2024 年及更新款 Model 3 的中控台扶手灯开关藏在中控台内部。更换时要先通过多个独立拆装项目取得通道,再断开低压电源、释放线束与插头,最后处理开关本体。此处最容易混淆的是中控台线束卡子、连接器两侧锁片和开关线束挂钩;它们是三个不同的固定点。
适用范围与原厂参数
- 对象:Model 3 2024+ 中控台扶手灯开关,原厂页称“开关 - 中控台照明灯”。
- 开关固定螺栓:1 颗,T10,安装扭矩 0.35 N·m,原厂列为可重复使用;推荐 0.10–2.0 N·m 数字扭矩螺丝刀。
- 开关连接器在中控台上的固定锁片:2 处。原厂校正代码 1519010252、FRT 0.42;以当前车辆与原厂页面为准。

位置与前置拆装

按原厂顺序,先拆中控台手机托盘、后端面板,拆左侧后侧板、前侧毡毯及左侧装饰饰板,再完成右侧对应操作。随后拆前备箱后部挡板,按独立资料断开低压电池电源,再移出中控台后端模块总成。原厂注明无需把后端模块从其总成上拆开。上述项目各有独立卡子、装饰件和电气边界,不能把它们缩成一次从外侧强撬开关的动作。
分清三个线束固定点

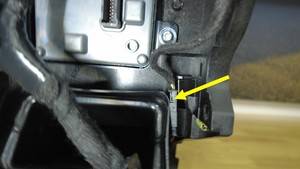

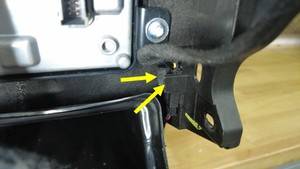

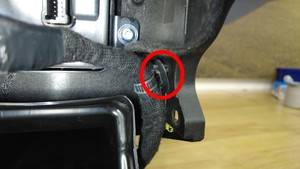

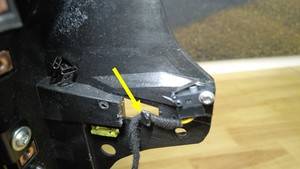

通道打开后,先松开中控台线束与中控台的卡子;然后松开扶手灯开关连接器两侧锁片,断开插头;最后将开关线束从中控台挂钩上松开。逐项释放后,线束才能随开关移动,避免拉扯端子。




拆下开关与复装

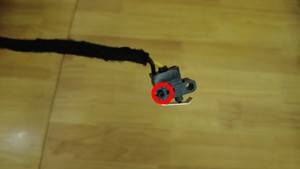

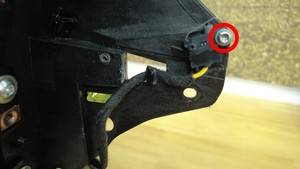

拆下固定开关的 T10 螺栓,再将开关从中控台取出。安装时先固定新开关,使用适合低扭矩的工具把螺栓紧固到 0.35 N·m。此数值远低于常见内饰螺栓,不能凭手感加力。再把线束固定回挂钩、接好插头并锁回两处连接器锁片,最后恢复中控台线束卡子。


按相反顺序装回后端模块总成,连接低压电源,恢复前备箱后部挡板、中控台两侧饰板、后端面板和手机托盘。完工检查建议:观察扶手灯开关与周围饰件贴合、线束无夹压,操作扶手灯确认开关响应,并检查拆装过的中控台面板无松动异响。若开关不响应,应先回查插头、两处锁片及线束固定,再按车辆电路资料排查,不应通过反复拆装掩盖接触问题。
原厂资料及关联程序

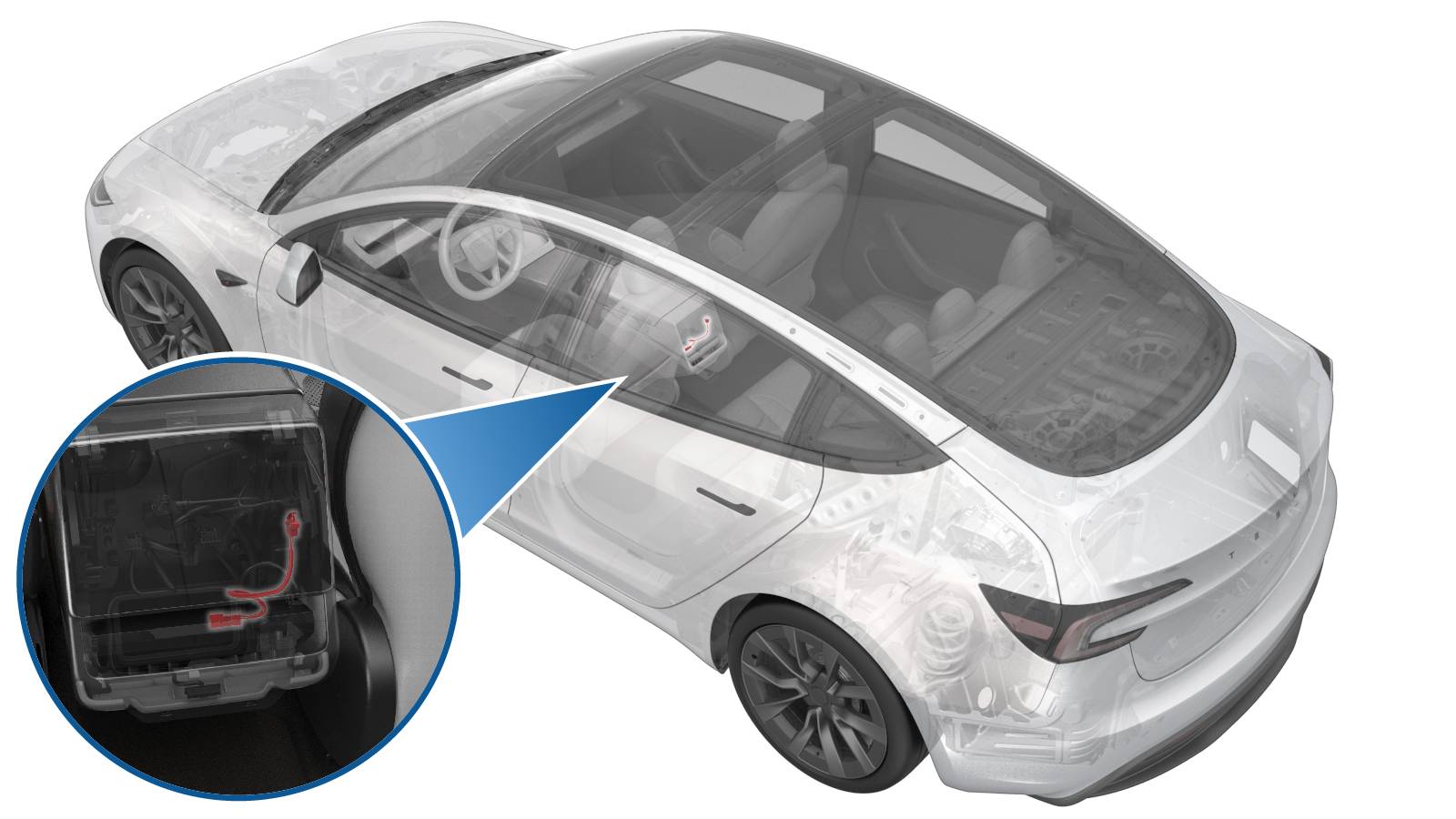

本项维修位置为 Model 3 2024+ 中控台后部的扶手灯开关。原厂资料编号:GUID-A55F729C-4FDD-4F31-AF3D-3FA88F613E2F;核对日期:2026 年 10 月 1 日。
- 中文原厂程序:开关 - 中控台照明灯(拆卸和更换)。
- 英文原厂程序:Switch - Console Light (Remove and Replace)。
- 中控台手机托盘、中控台后端面板:取得上方及后方操作空间时查阅。
- 后侧板、前侧毡毯、装饰饰板:处理中控台两侧饰件及卡子时查阅。
- 前备箱后部挡板、低压电源断开和连接:进行电源隔离及恢复时查阅。
- 中控台后端模块总成拆装:移开模块取得开关通道时查阅。
图片来自 Tesla 原厂维修手册,教学封面基于原厂图片排版。如车辆中控台配置、线束走向或部件固定方式不同,先按 VIN 与当前原厂资料重新核对。
