一汽大众19款高尔夫嘉旅 电路图 收音机-导航系统 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。
原始电路图

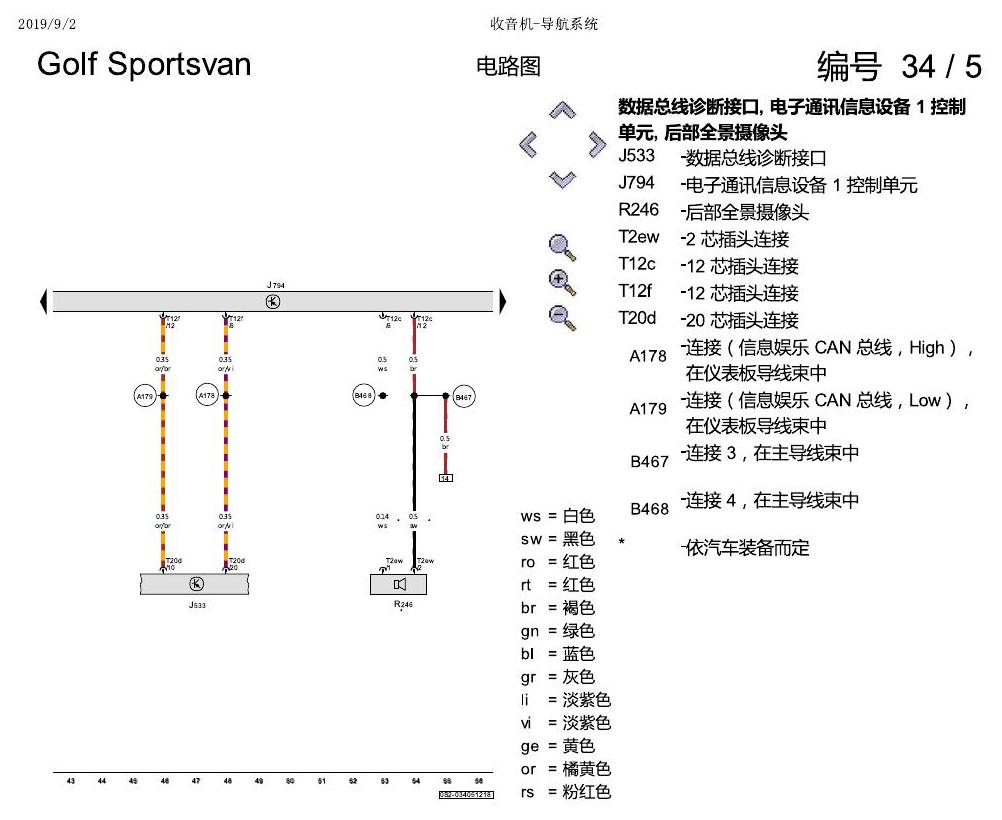

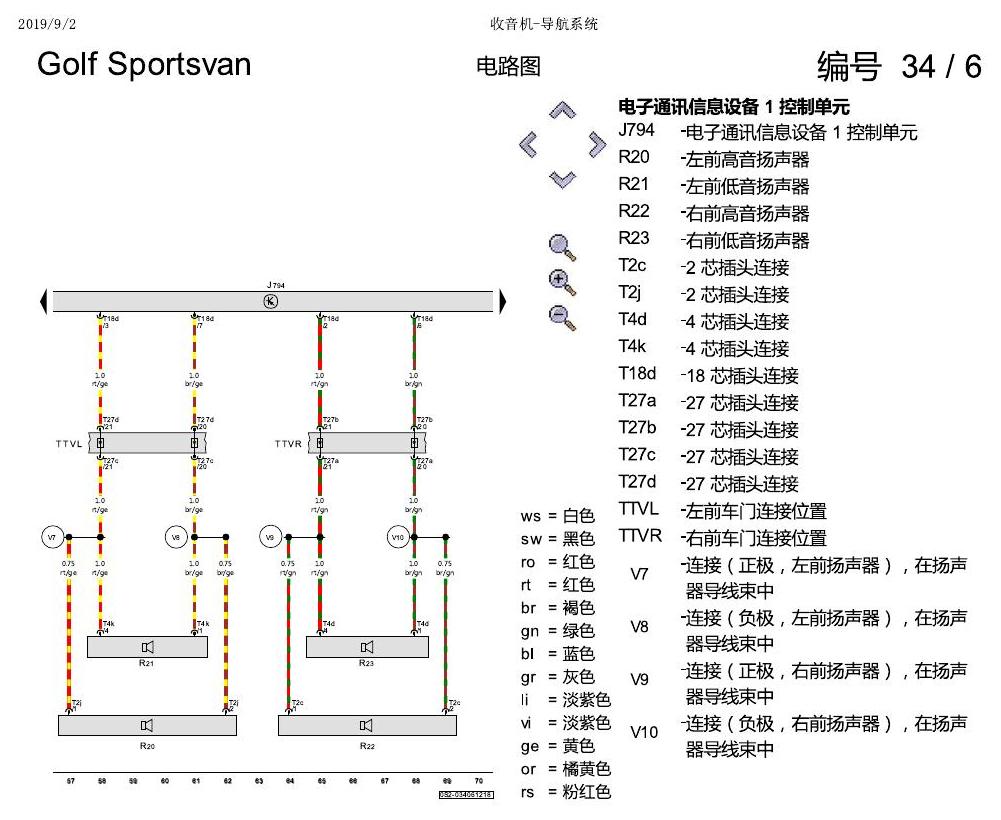

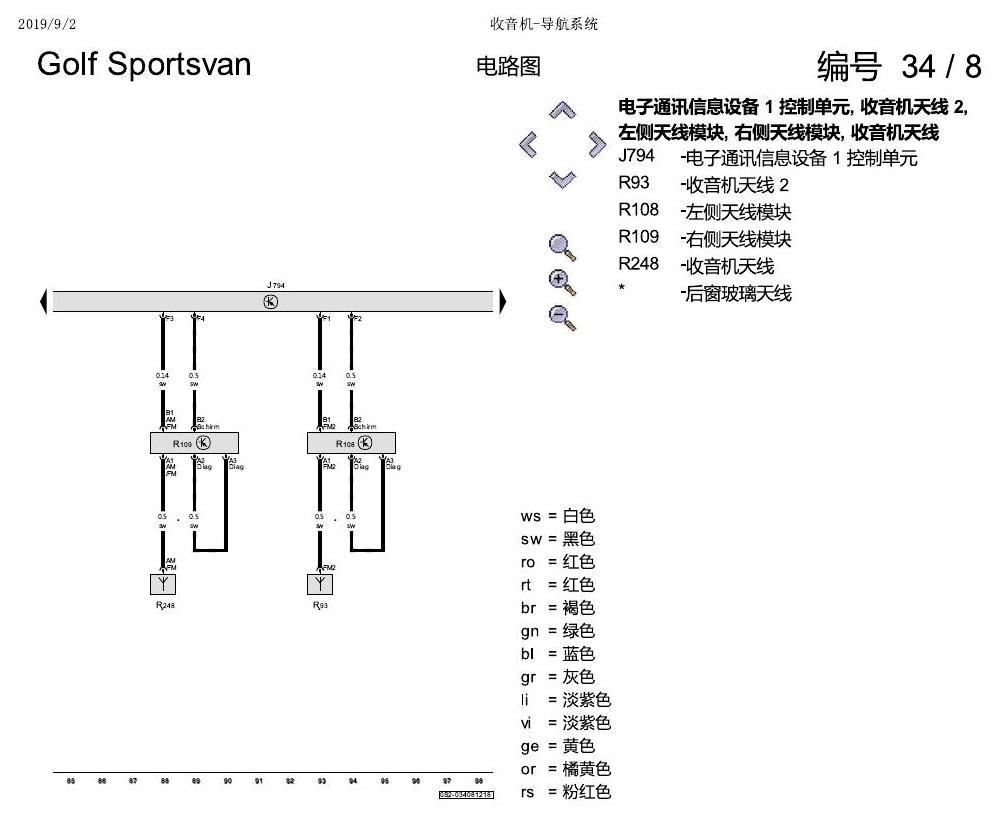

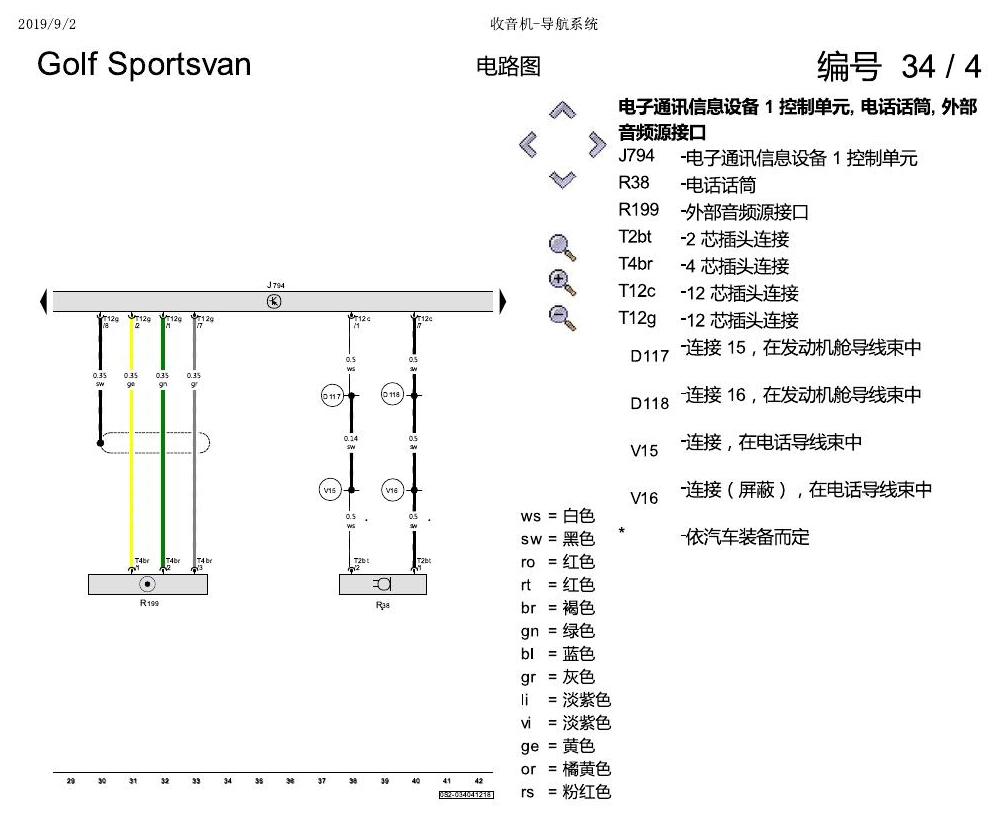

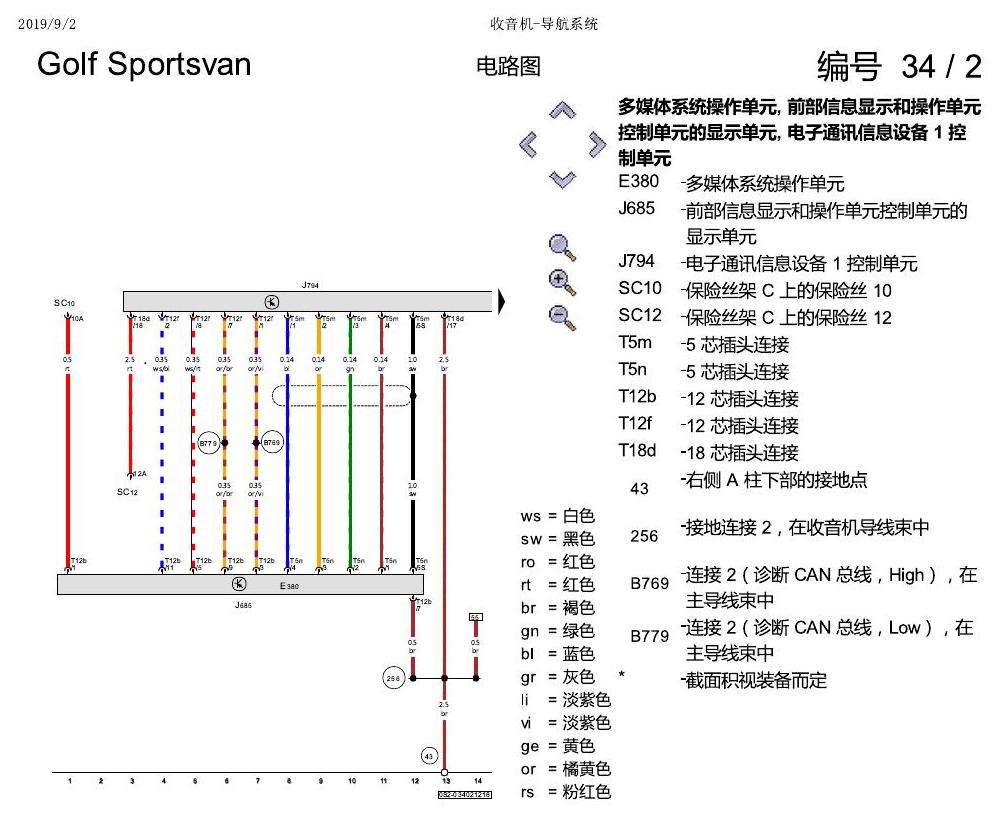

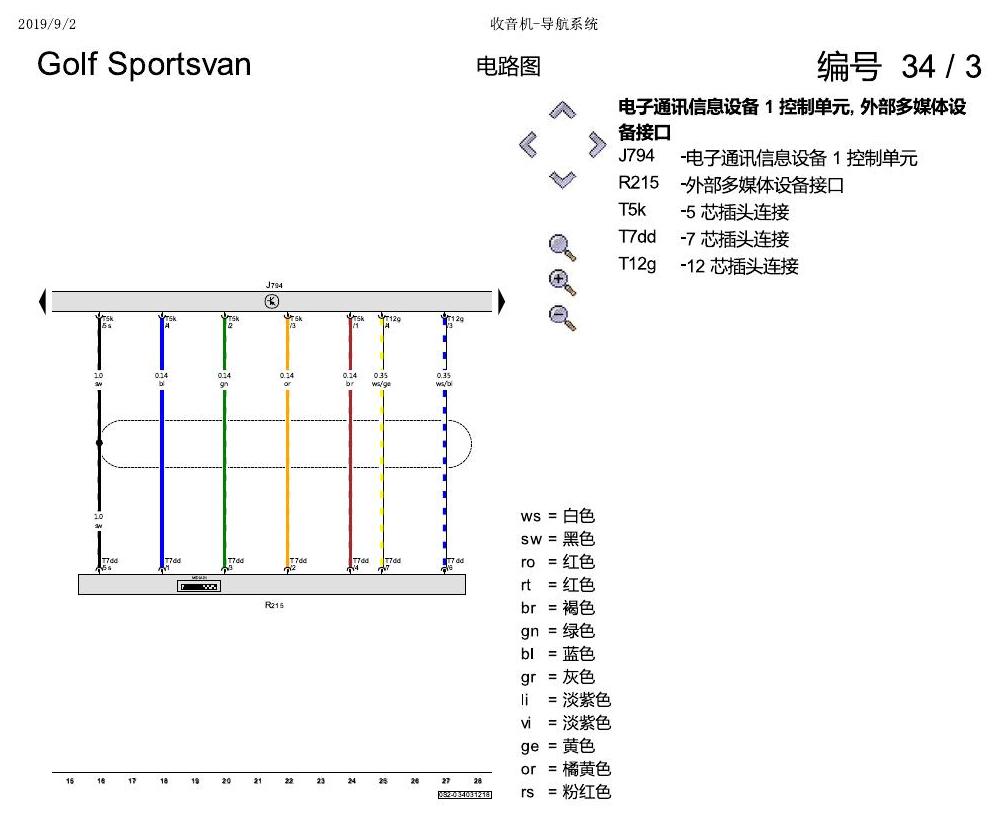

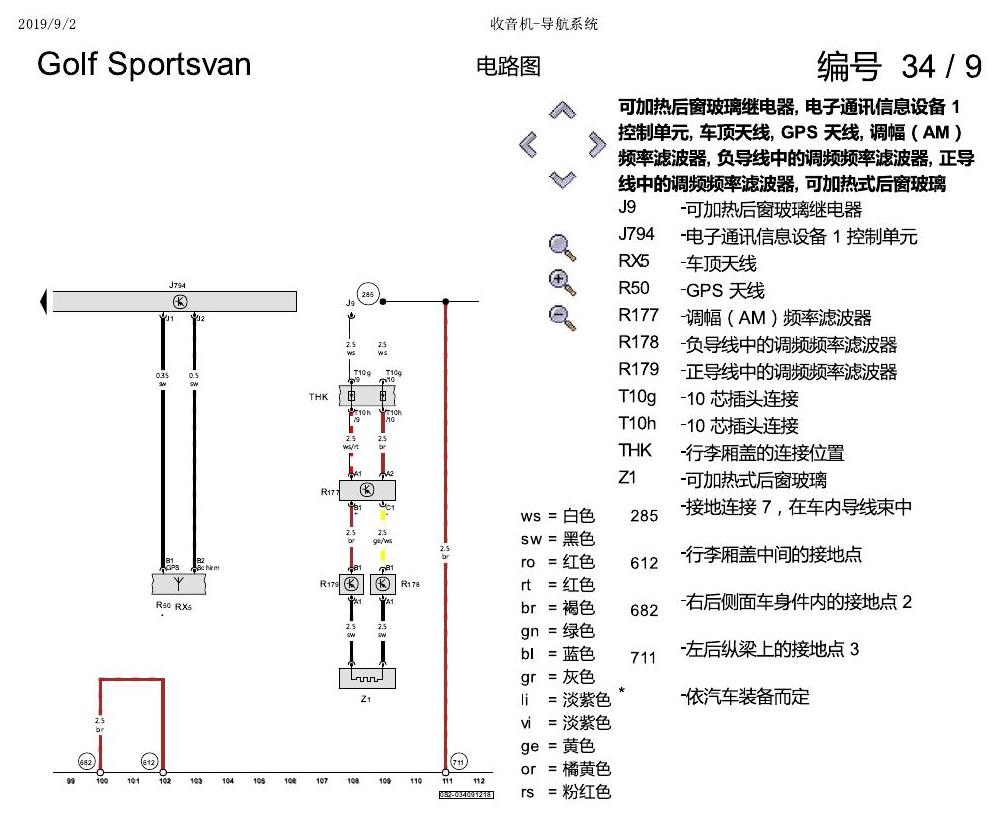

下方为原始资料图，共 9 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。
核对说明
同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。
奥迪Q5L 电路图 带有自动大灯照明距离调节功能和弯道灯的气体放电大灯(双氙气灯) , (8IH) 电路图
奥迪Q5L 电路图 带有自动大灯照明距离调节功能和弯道灯的气体放电大灯(双氙气灯) , (8IH) 电路图资料。
斯柯达明锐 MQB 带自动启停系统的 1.2 升汽油发动机 , DJN,DJNA,DJNB 电路图
斯柯达明锐 MQB 带自动启停系统的 1.2 升汽油发动机 , DJN,DJNA,DJNB 电路图资料。
一汽大众3321 速腾 MQB 1.2 升汽油发动机 , DLSA,DLSB 电路图
一汽大众3321 速腾 MQB 1.2 升汽油发动机 , DLSA,DLSB 电路图资料。
上海大众威然 驾驶员辅助系统的前部摄像头 电路图
上海大众上海大众威然 驾驶员辅助系统的前部摄像头 电路图资料。
一汽大众宝来1.5 pq25 便捷系统,左置方向盘 , CSRA,CSTA,DCFA 电路图
一汽大众宝来1.5 pq25 便捷系统,左置方向盘 , CSRA,CSTA,DCFA 电路图资料。
一汽大众3321 探戈 收音机导航系统 电路图
一汽大众3321 探戈 收音机导航系统 电路图资料。
