奥迪Q8 电路图 驻车暖风, (9M1),(9M5),(9M9), 自 2019 年 4 月起 电路图

肖师傅
肖师傅
肖师傅
管理员, Keymaster
2884
文章
1
粉丝
电路速查评论2阅读模式
摘要奥迪Q8 电路图 驻车暖风, (9M1),(9M5),(9M9), 自 2019 年 4 月起 电路图资料。

奥迪Q8 电路图 驻车暖风, (9M1),(9M5),(9M9), 自 2019 年 4 月起 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。

原始电路图

下方为原始资料图，共 4 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。

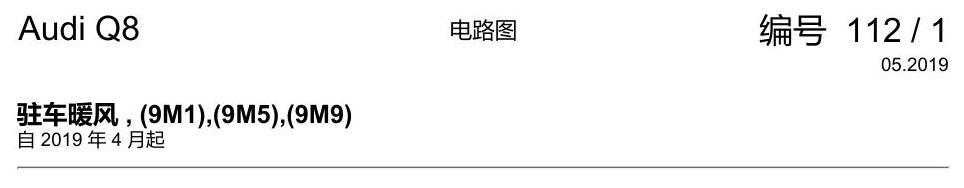

奥迪Q8 电路图 驻车暖风, (9M1),(9M5),(9M9), 自 2019 年 4 月起 电路图

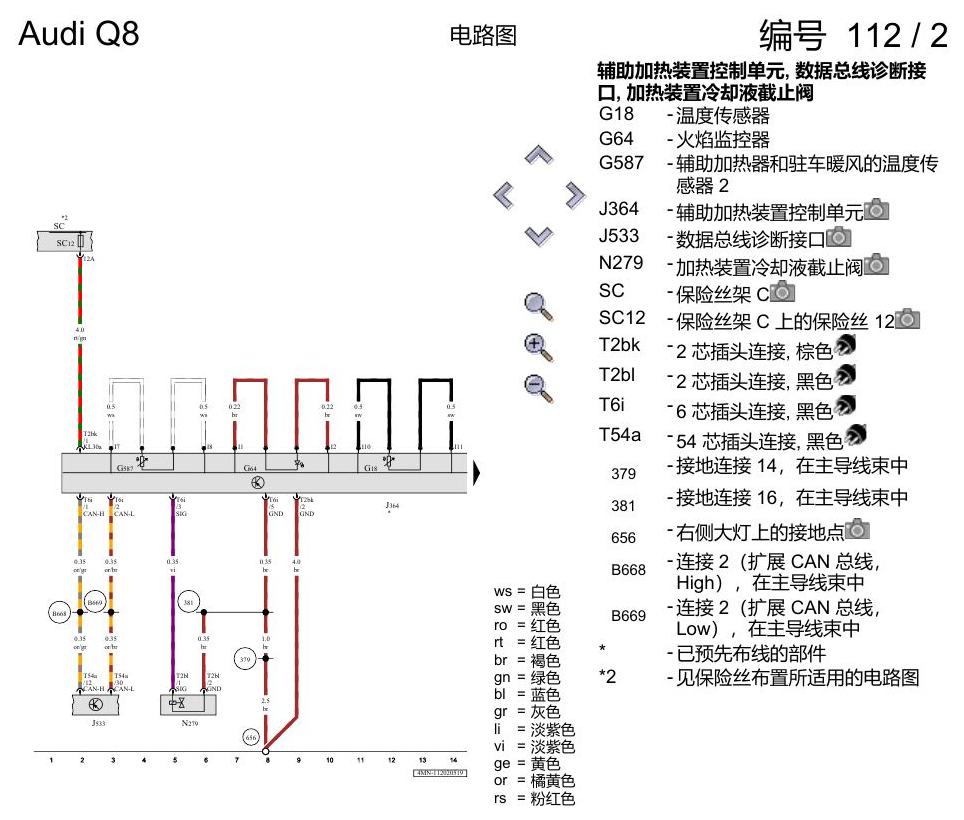

奥迪Q8 电路图 驻车暖风, (9M1),(9M5),(9M9), 自 2019 年 4 月起 电路图 原始资料第1页
奥迪Q8 电路图 驻车暖风, (9M1),(9M5),(9M9), 自 2019 年 4 月起 电路图

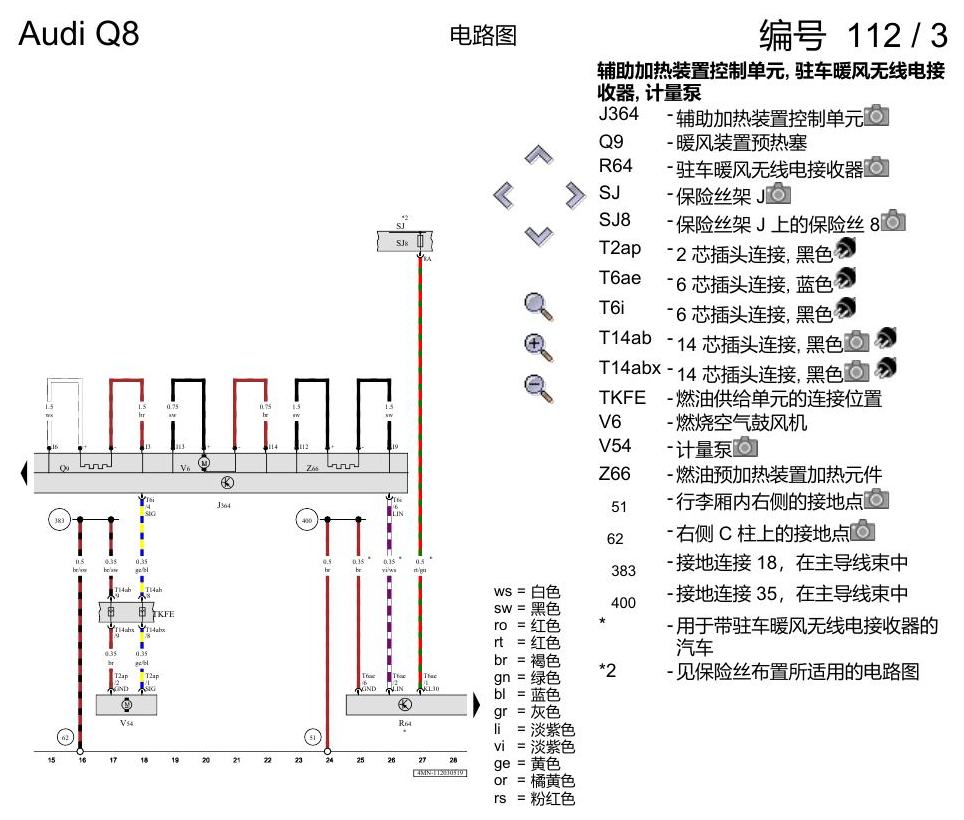

奥迪Q8 电路图 驻车暖风, (9M1),(9M5),(9M9), 自 2019 年 4 月起 电路图 原始资料第2页
奥迪Q8 电路图 驻车暖风, (9M1),(9M5),(9M9), 自 2019 年 4 月起 电路图

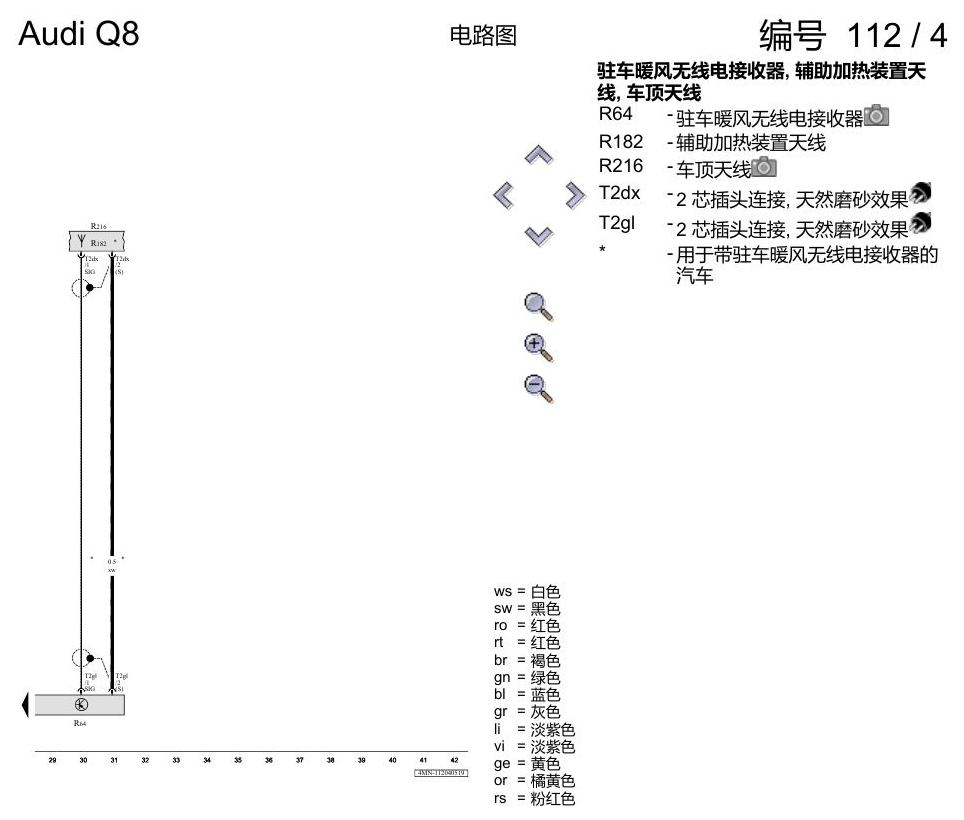

奥迪Q8 电路图 驻车暖风, (9M1),(9M5),(9M9), 自 2019 年 4 月起 电路图 原始资料第3页
奥迪Q8 电路图 驻车暖风, (9M1),(9M5),(9M9), 自 2019 年 4 月起 电路图
奥迪Q8 电路图 驻车暖风, (9M1),(9M5),(9M9), 自 2019 年 4 月起 电路图 原始资料第4页
