摘要整理博瑞 GE PHEV相关端子资料。

整理博瑞 GE PHEV相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

原始端子图与表图

下方为原始资料图，用于核对插头形状、针脚编号、线色、测试条件和标准值。

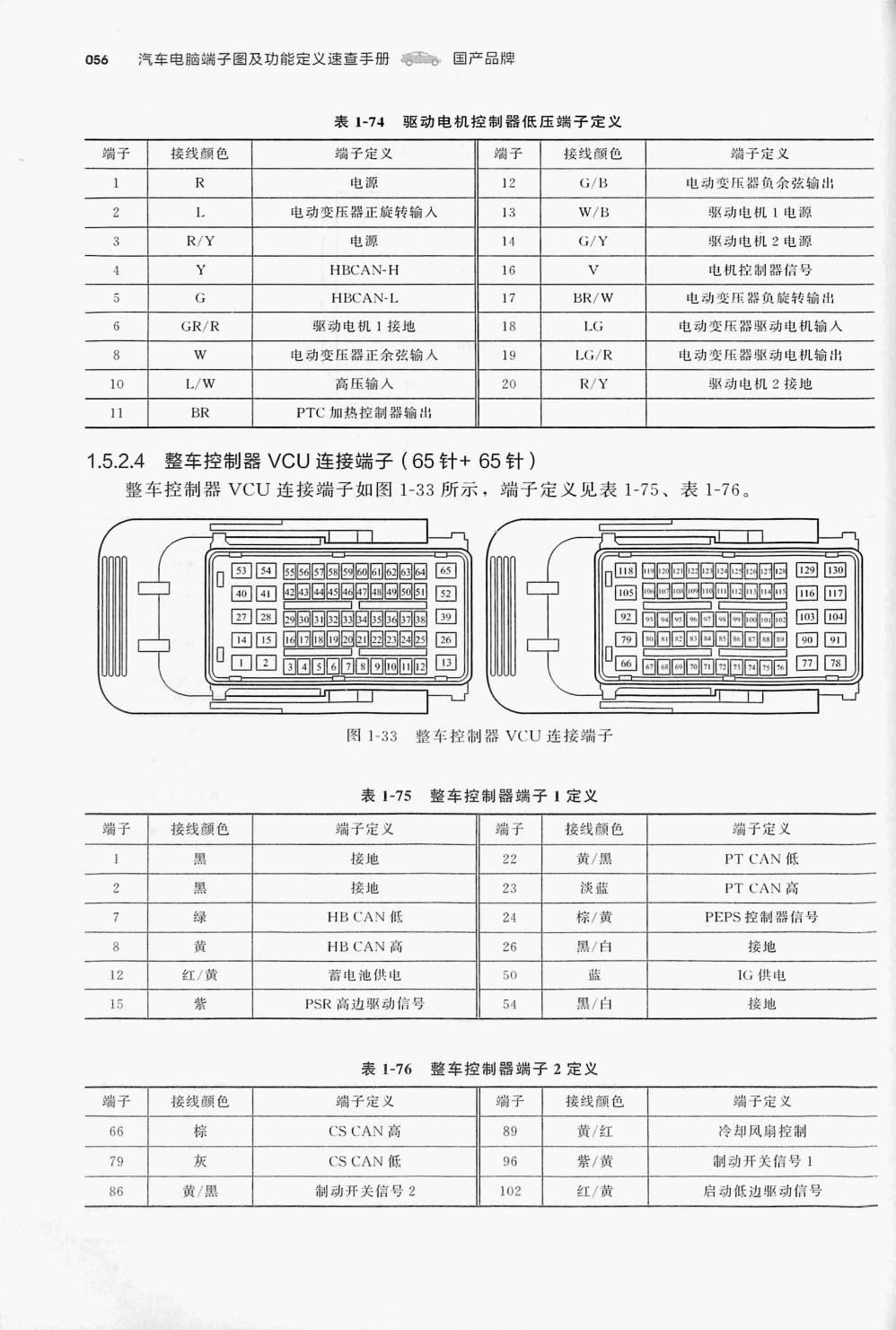

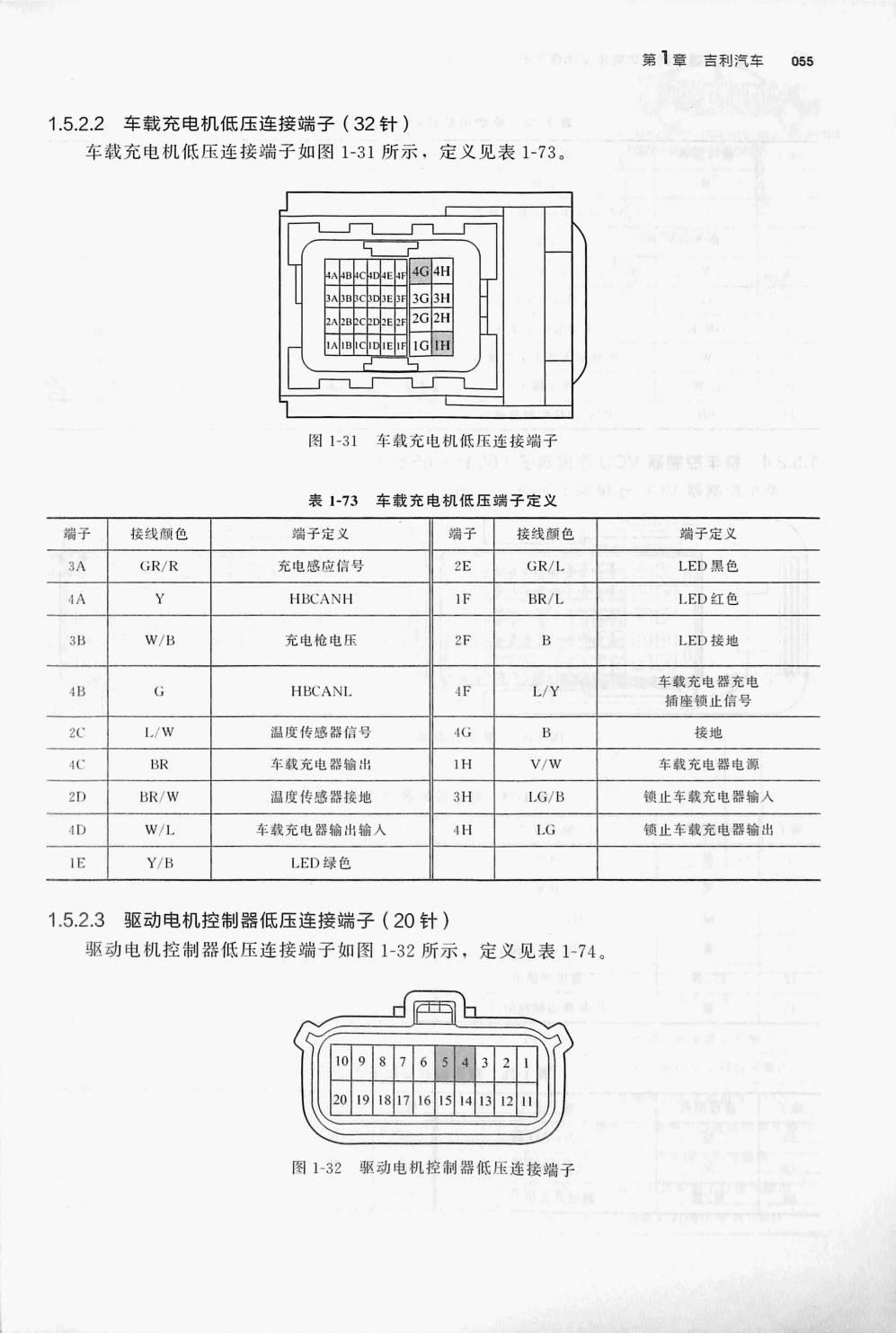

博瑞 GE PHEV端子
博瑞 GE PHEV 原始资料第54页
博瑞 GE PHEV端子
博瑞 GE PHEV 原始资料第54页

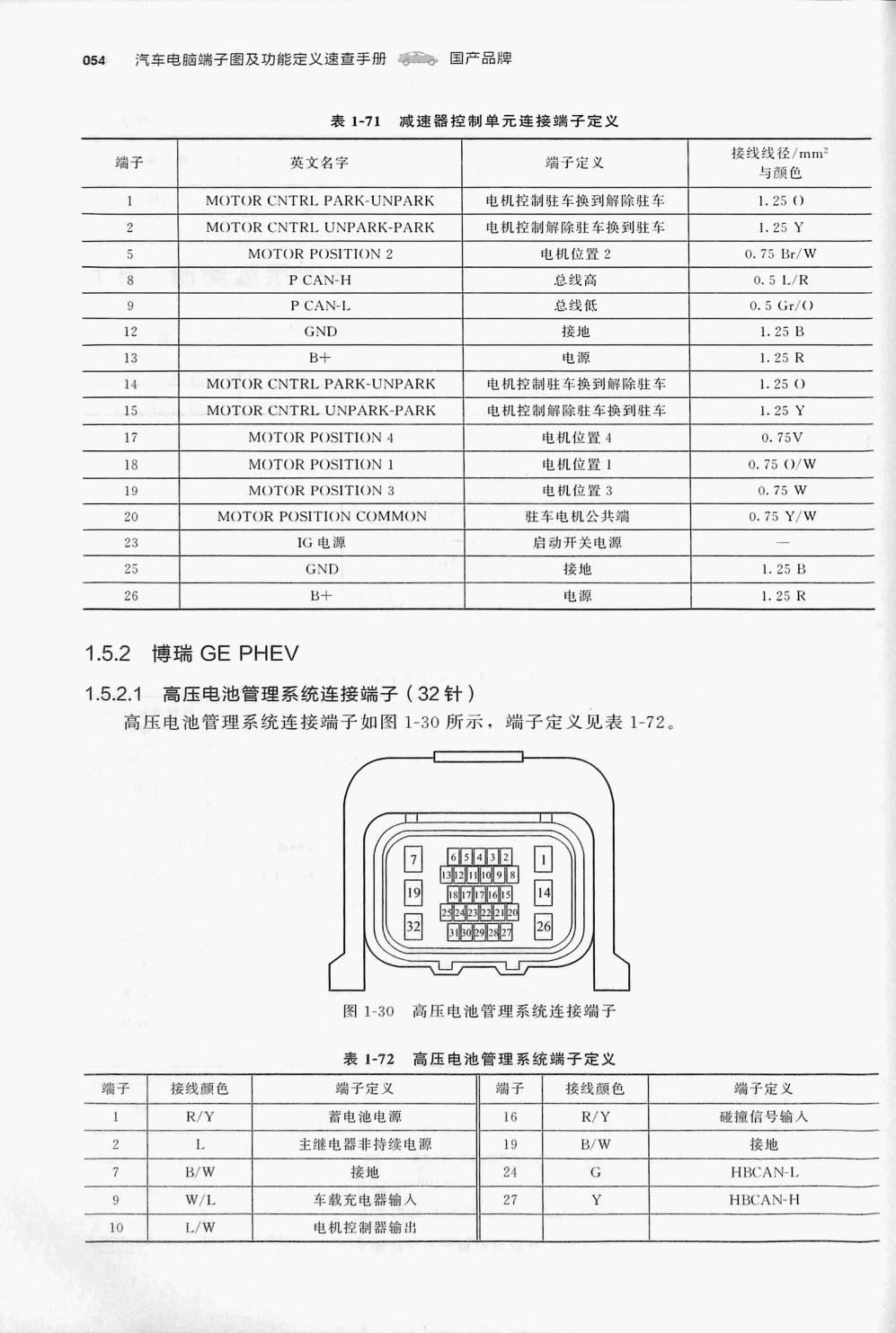

博瑞 GE PHEV端子
博瑞 GE PHEV 原始资料第54页

端子参考值

本页以原始资料图为准，端子号、测试条件和参考值请按上方资料图核对。

说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
