整理奇瑞2.0LSQR484B发动机(81针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。
原始端子图与表图

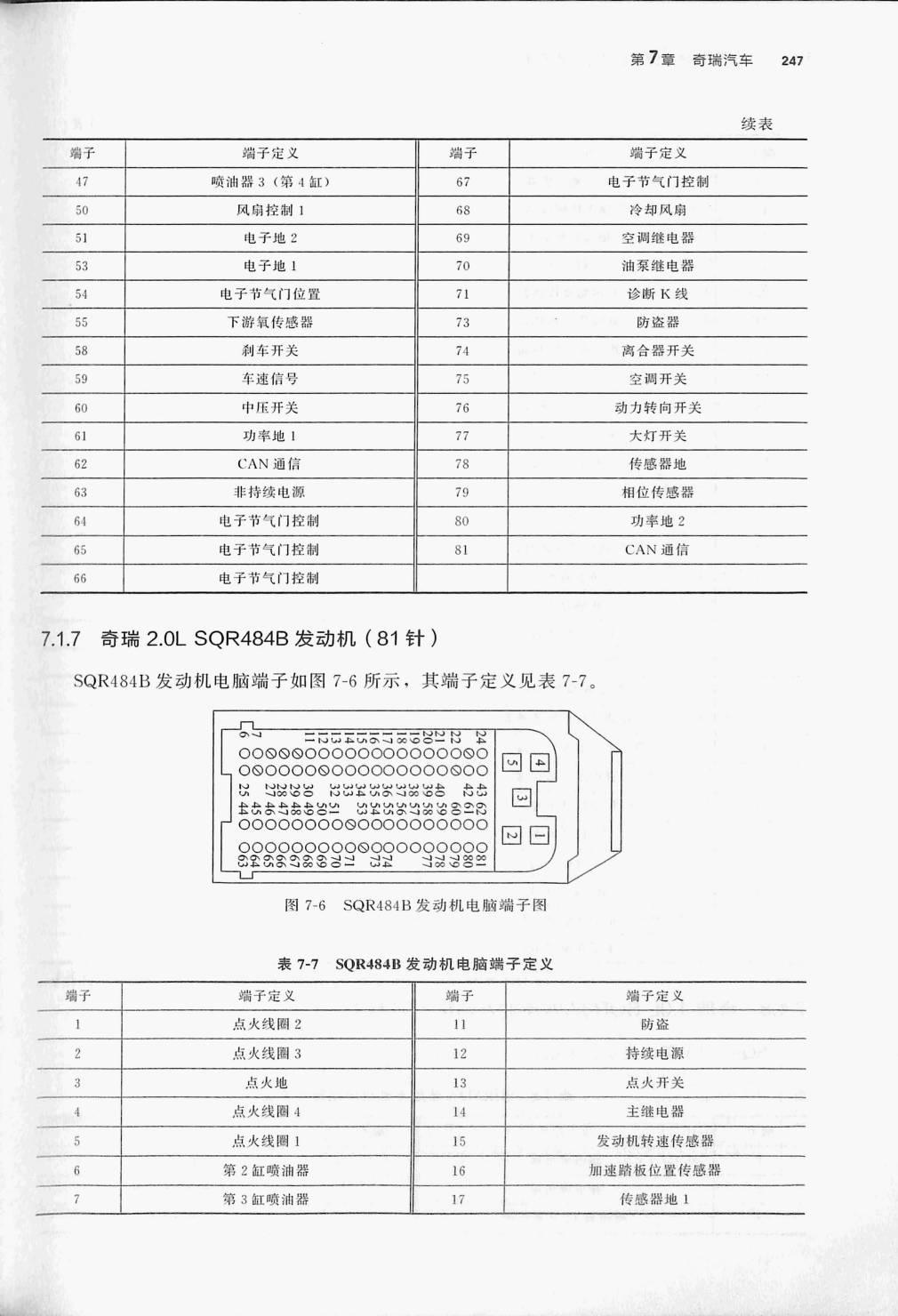

下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。
表7-7 SOR484B 发动机电脑端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 端子 | 蜡子定义 | 端子 | 織子定义 |
| 点火线圈2 | 11 | 防盗 | |
| 2 | 点火线圈3 | 12 | 持续电源 |
| 3 | 点火地 | 13 | 点火开关 |
| 生 | 点火线圈4 | 14 | 主继电器 |
| 5 | 点火线圈1 | 15 | 发动机转速传感器 |
| 6 | 16 | 加速踏板位置传感器 | |
| 7 | 17 | 传感器地1 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
