整理奇瑞2.0LSQR484F 发动机(81针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

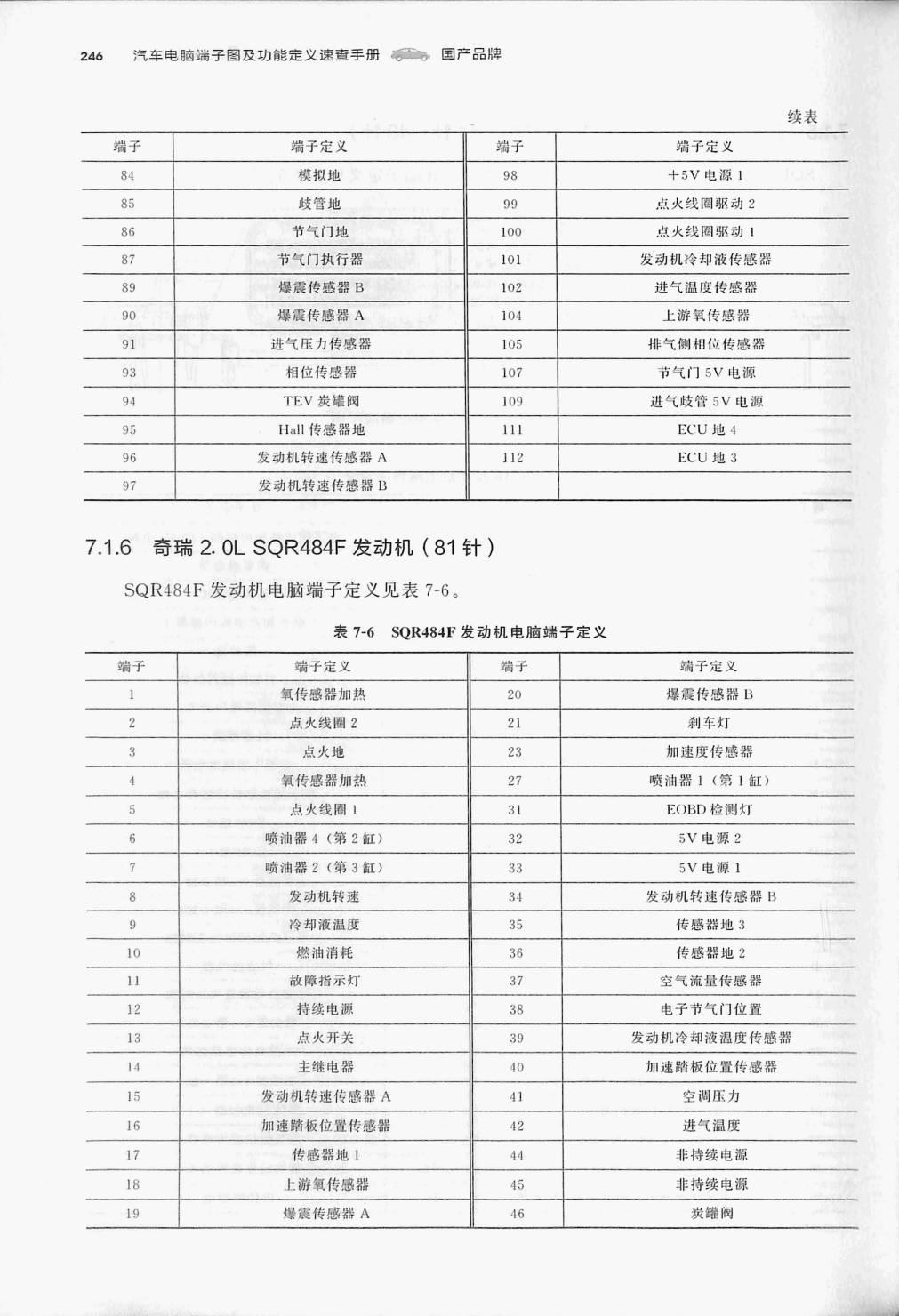

原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。
表7-6 SQR484F 发动机电脑端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 端子 | 端子定义 | 端子 | 瑙子定义 |
| 氧传感器加热 | 20 | 爆震传感器B | |
| 点火线圈2 | 21 | 刹车灯 | |
| 3 | 点火地 | 23 | 加速度传感器 |
| 氧传感器加热 | 27 | 喷油器1(第1缸) | |
| 5 | 点火线圈1 | 31 | EOBD 检测灯 |
| 喷油器4(第2缸) | 32 | 5V电源2 | |
| 喷油器2(第3缸) | 33 | 5V电源1 | |
| 8 | 发动机转速 | 34 | 发动机转速传感器 B |
| 冷却液温度 | 35 | 传感器地3 | |
| 10 | 燃油消耗 | 36 | 传感器地2 |
| 1I | 故障指示灯 | 37 | 空气流量传感器 |
| 12 | 持续电源 | 38 | 电子节气门位置 |
| 13 | 点火开关 | 39 | 发动机冷却液温度传感器 |
| 14 | 主维电器 | 40 | 加速踏板位置传感器 |
| 15 | 发动机转速传感器 A | 41 | 空调压力 |
| 16 | 加速踏板位置传感器 | 42 | 进气温度 |
| 17 | 传感器地！ | 44 | 非持续电游 |
| 18 | 上游氧传感器 | 45 | 非持续电源 |
| 19 | 爆震传感器A | 16 | 崁罐阀 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
