奔驰燃油表显示不可信：GI47.50-P-042326

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。

一、故障现象与投诉条件

燃油表显示不可信。

二、原通告列出的可能原因

油箱传感器

三、检查与补救步骤

在 DAS 中执行新的燃油系统 / 油箱传感器症状检测。

提示：

该检测存储在带有后座区保险丝 / 继电器模块的后座区 SAM 中，自 11/07 版 DVD 的 DAS 起可用。

须和完整的诊断数据以及控制模块记录一起寄回以进行诊断。

四、控制单元与故障代码

障文本

REAR SAM-Rear signal ac-

quisition and actuation module

(SAMH2) (CLK (209),C (203))

B1085 Component B4 (Fuel level sensor) or line to component has short

circuit or open circuit. ((BAUREIHE@463,ECU1_DEF_Para-

meter SAM H - Tankgeber@mapps-Tankgeber ist initialisiert)

or(not(ECU1_DEF_Parameter SAM H - Tankgeber@mapps-

Tankgeber ist initialisiert)))

IC-Instrument cluster (KI4) (E

(211),CLS (219))

9134 Sensor 1 for fuel level is jammed.

IC-Instrument cluster (KI4) (E

(211),CLS (219))

9135 Sensor 2 for fuel level is jammed.

REAR SAM-Rear signal ac-

quisition and actuation module

(SAMH2) (CLK (209),C (203))

B1085 Component B4/1 (Fuel gauge sensor, left half of tank) or line to

component has short circuit or open circuit. ((ECU1_DEF_Pa-

rameter SAM H - Tankgeber@mapps-Tankgeber ist initialisiert,

not(BAUREIHE@463)))

REAR SAM-Rear signal ac-

quisition and actuation module

(SAMH2) (CLK (209),C (203))

B10A0 Component B4/2 (Fuel gauge sensor, right half of tank) or line to

component has short circuit or open circuit. ((BAUREIHE@203,

ECU1_DEF_Parameter SAM H - Tankgeber@mapps-Tankgeber

ist initialisiert)or(BAUREIHE@209,ECU1_DEF_Parameter SAM H

- Tankgeber@mapps-Tankgeber ist initialisiert))

REAR SAM-Rear signal ac-

quisition and actuation module

(SAMH4) (E (211),CLS (219))

9085 The measured value of component B4/2 (Fuel gauge sensor,

right half of tank) is outside the tolerance range.

REAR SAM-Rear signal ac-

quisition and actuation module

(SAMH4) (E (211),CLS (219))

9086 The measured value of component B4/1 (Fuel gauge sensor, left

half of tank) is outside the tolerance range.

ICM-Instrument cluster with

maintenance interval display

(KIW2M) (C (203))

9132 Sensor 1 for fuel level is jammed.

ICM-Instrument cluster with

maintenance interval display

(KIW2M) (C (203))

9135 Sensor 2 for fuel level is jammed.

ICM-Instrument cluster with

maintenance interval display

(KIW5) (CLK (209))

B1134 Fuel tank sensor tight installation recognition:The signal from the

fuel tank sensor 1 is not plausible.

ICM-Instrument cluster with

maintenance interval display

(KIW5) (CLK (209))

B1135 Fuel tank sensor tight installation recognition:The signal from the

fuel tank sensor 2 is not plausible.

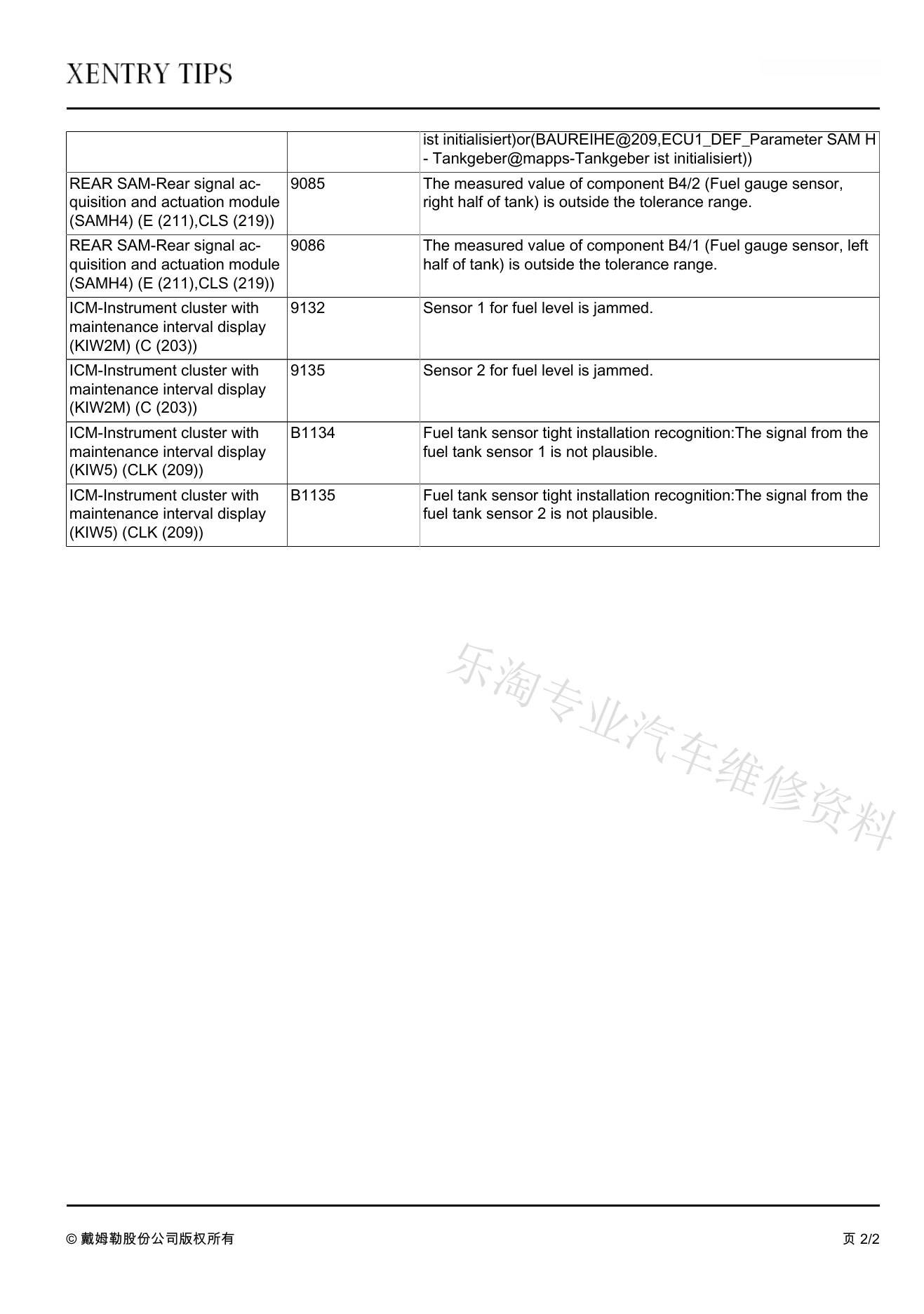

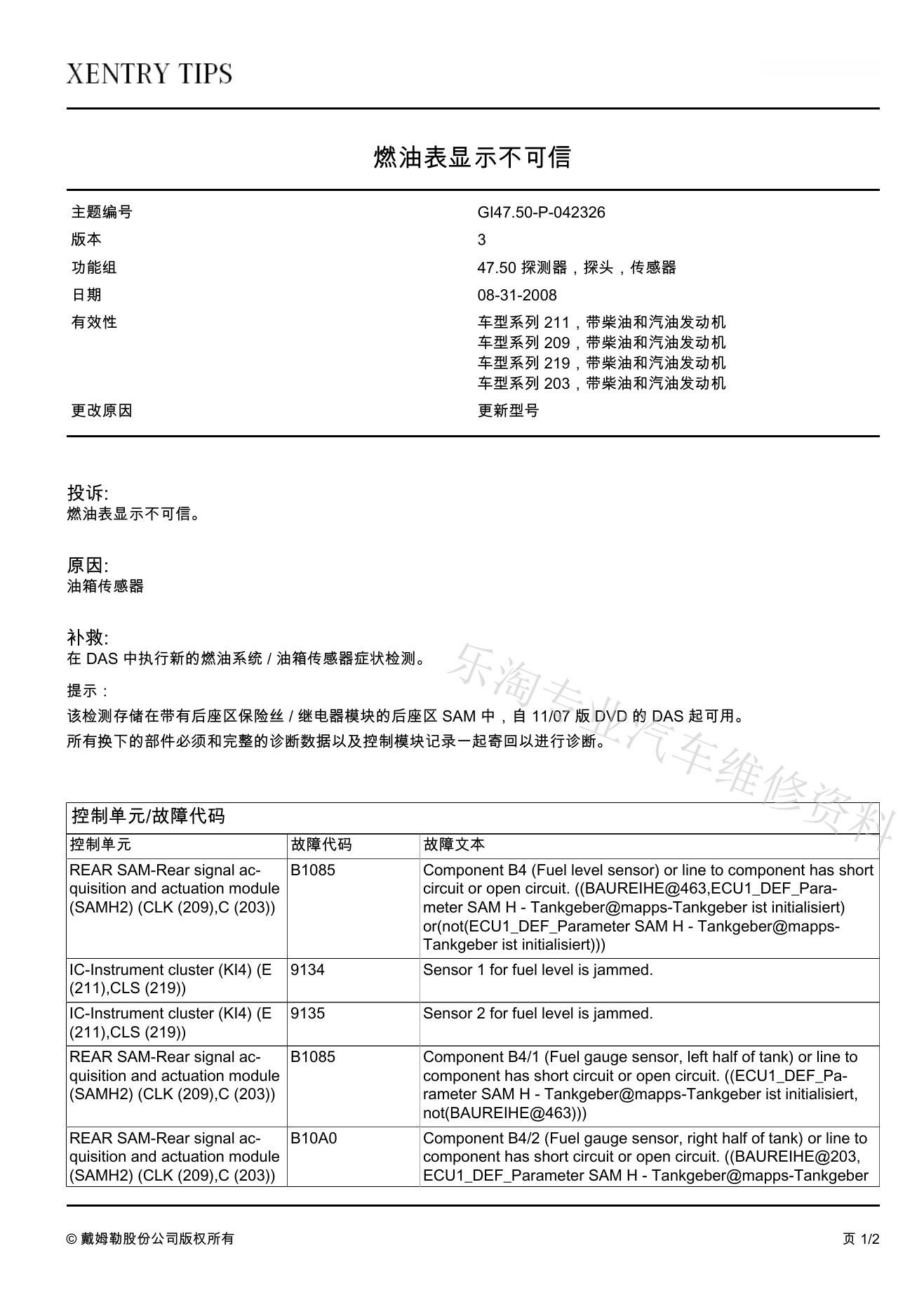

6、原始TIPS通告页面

以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。

7、适用边界

本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
