奔驰W176仪表板总成拆装：中控部件、转向柱、线束风道与安全连接

W176仪表板总成拆装涉及安全气囊、转向柱、空调风道和大量电气连接，是需要严格记录固定件与线束路径的综合作业。

拆卸前应保存诊断信息并按约束系统要求断电，仪表板移出需要两人配合，不能让线束或风道承受总成重量。

一、断电并拆除中控与下部附件

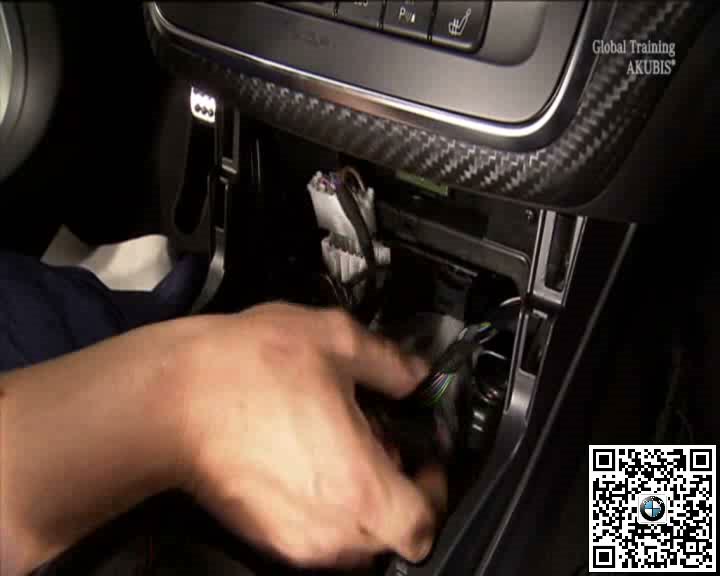

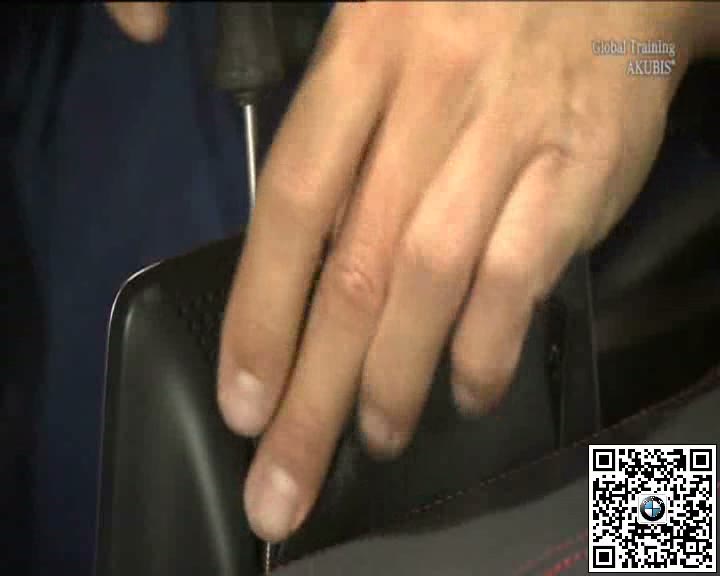

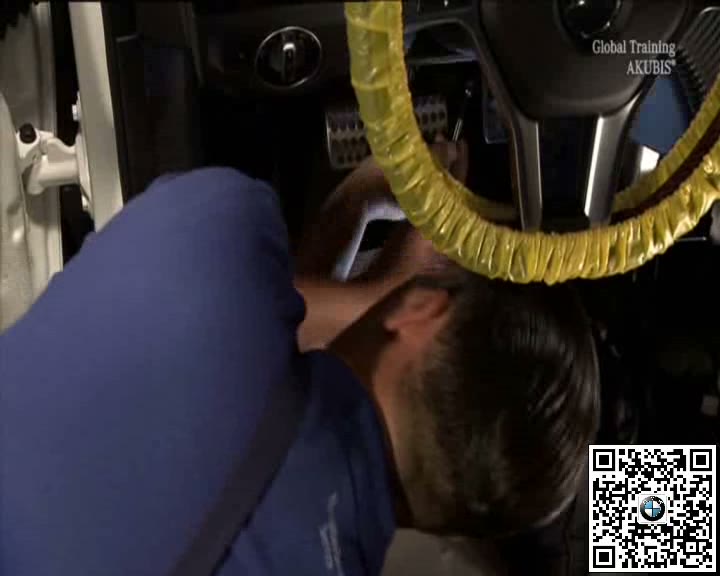

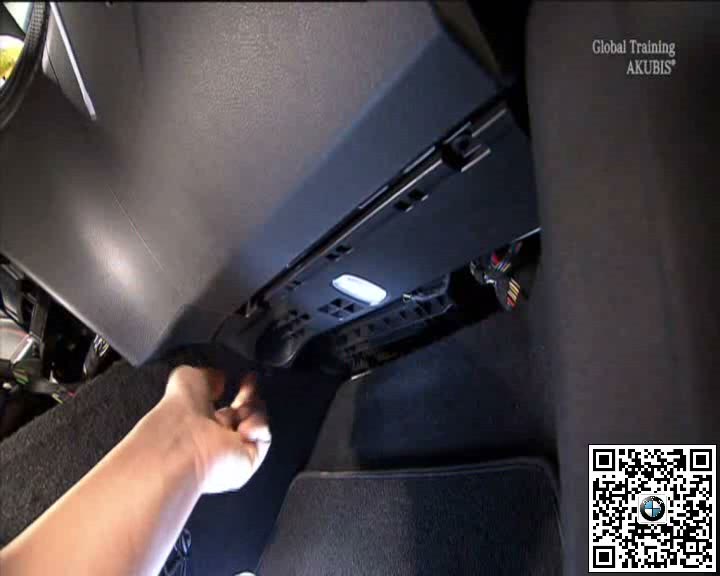

读取相关故障并停用约束系统，拆下中央显示、音响或空调面板、下护板和必要的中央控制台部件，分类保存固定件。

二、处理方向盘、仪表和侧部连接

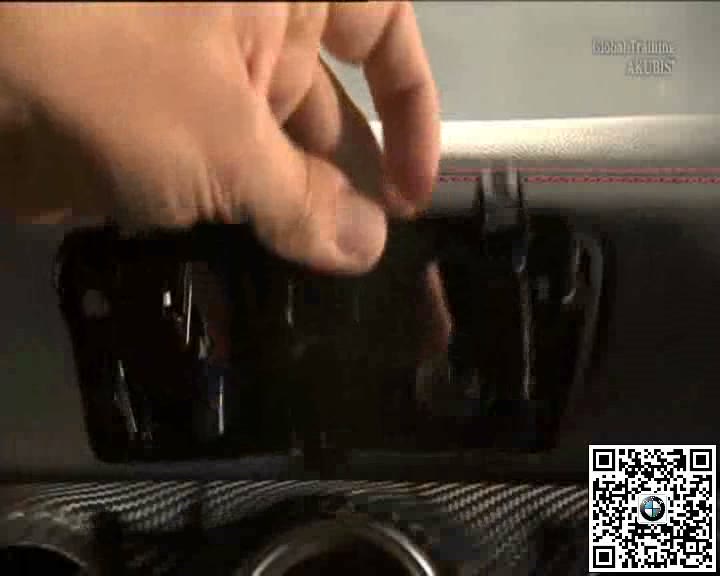

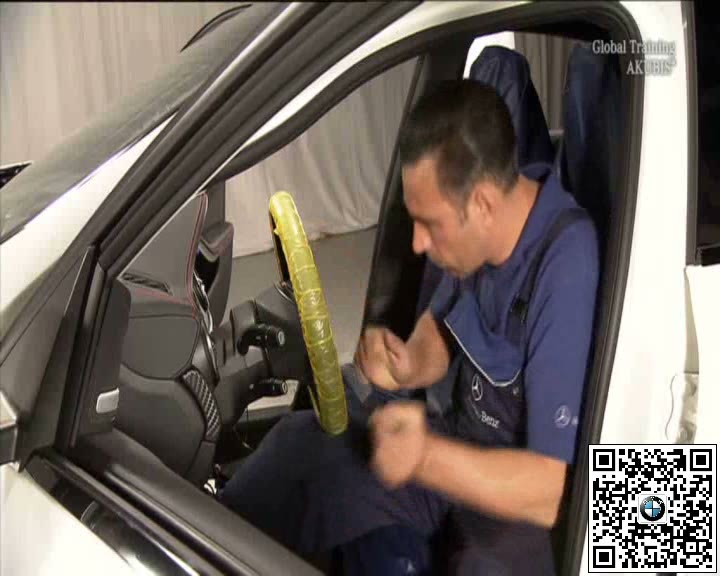

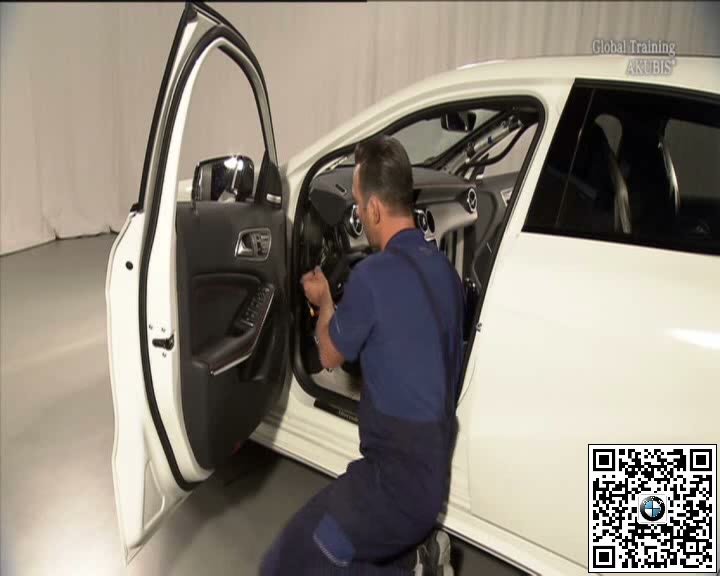

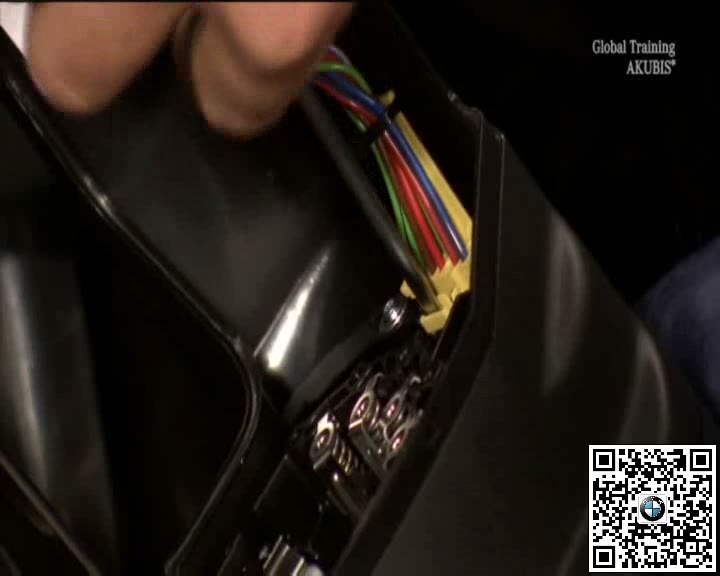

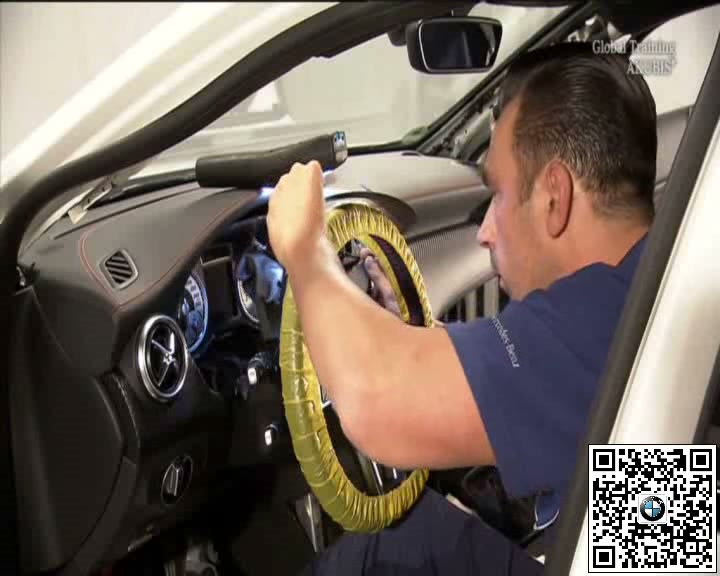

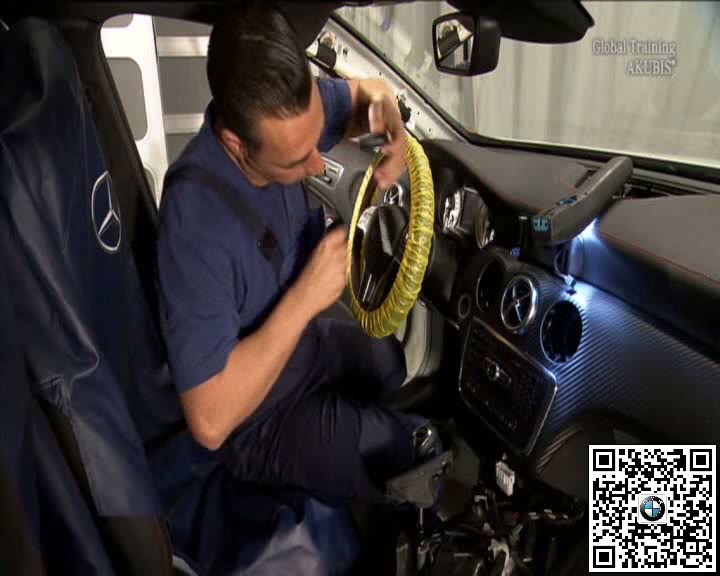

保护方向盘和饰面，按结构释放方向盘、仪表总成、转向柱覆盖及左右侧部固定。断开安全气囊插头时遵守SRS安全流程。

三、断开线束风道并移出仪表板

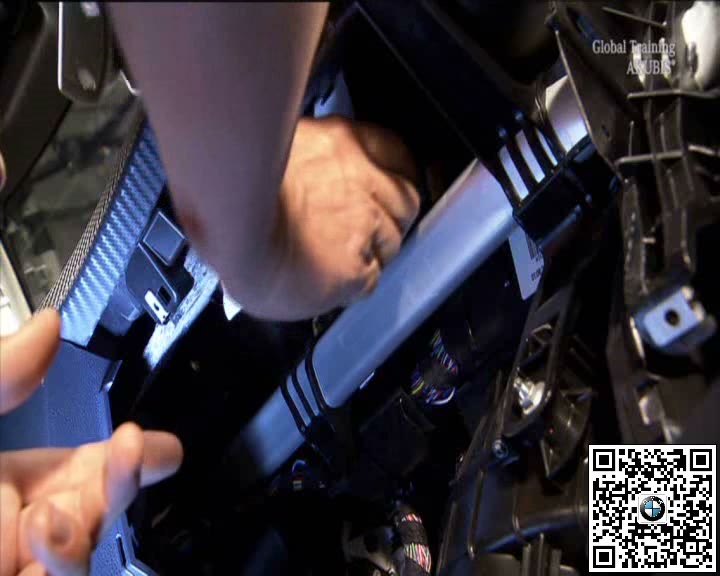

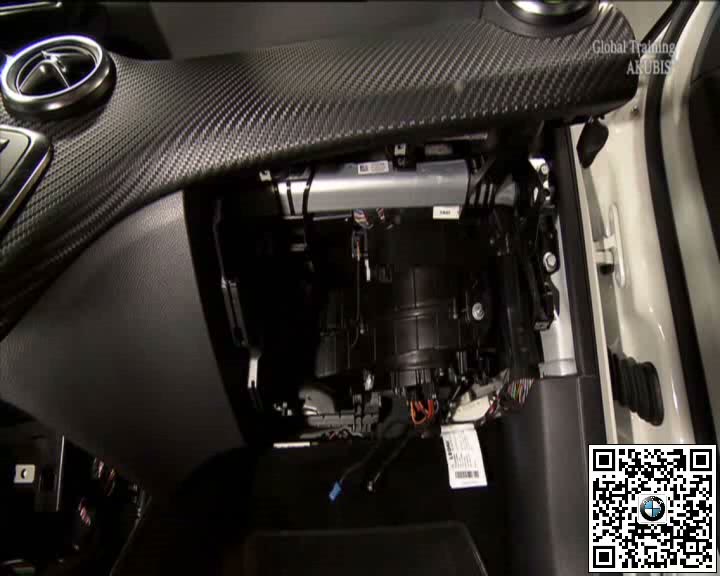

逐区标记和断开仪表板线束、搭铁、风道及支架连接，确认隐藏固定全部解除。由两人从左右两侧均匀抬出总成。

四、装复并完成全车功能复查

按原路径恢复风道、线束和各支架，确认无插头遗漏或线束夹压。恢复电源后检查SRS、仪表、空调、音响、照明和转向相关功能。

五、完工检查要点

• 约束系统已按规定断电停用。
• 固定件与线束风道均已分类标记。
• 仪表板由两人支撑移出和装入。
• 装复后SRS及驾驶舱全部功能正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
