奔驰W212多功能摄像头更换与校准：风挡支架、诊断编码和标定装置

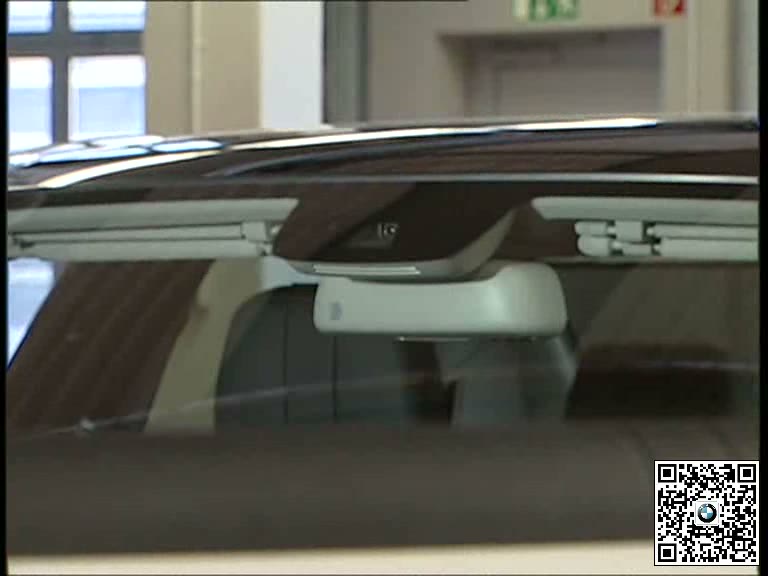

W212多功能摄像头为车道、远光灯和其他驾驶辅助功能提供图像信息。摄像头、风挡玻璃或安装支架更换后，通常需要按车辆配置进行诊断设置和校准。

校准前必须保证轮胎、底盘高度、车轮定位、风挡和摄像头支架状态符合要求，否则标定结果没有意义。

一、读取故障并确认校准前提

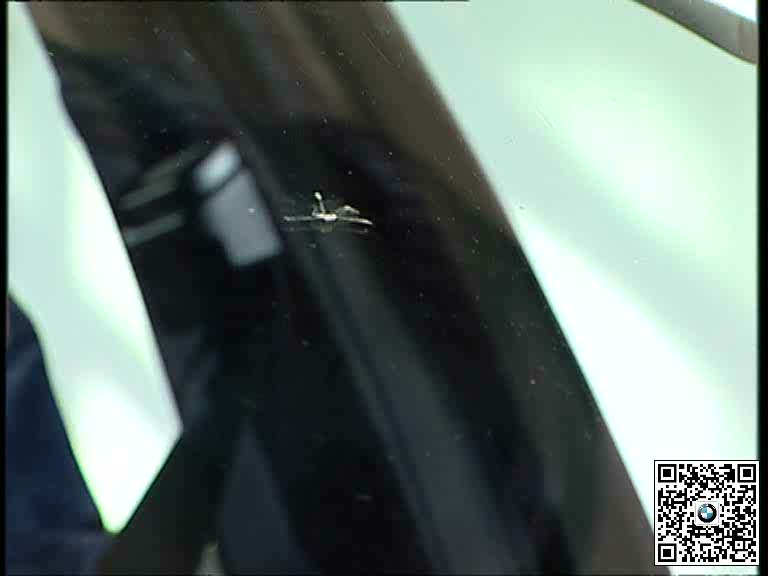

读取摄像头和相关驾驶辅助系统故障码及实际值，检查风挡光学区域、支架和车辆底盘状态。记录原控制单元编码和车辆装备。

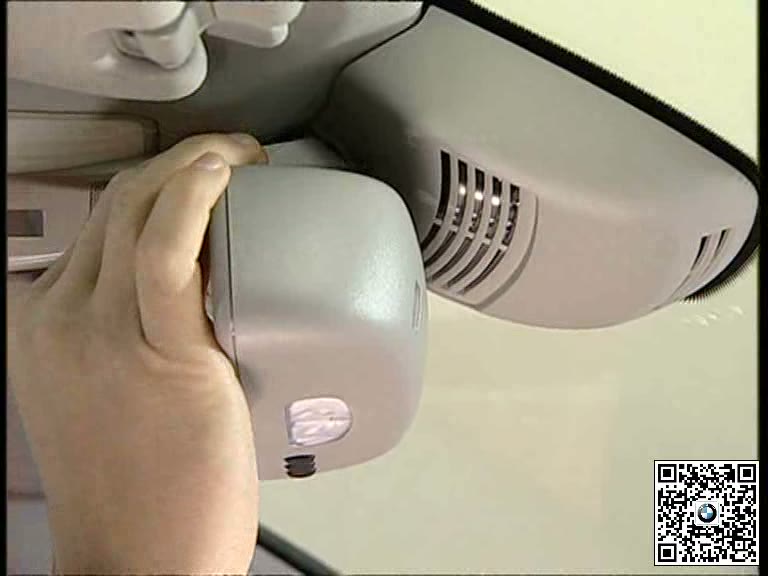

二、拆装后视镜盖板与摄像头

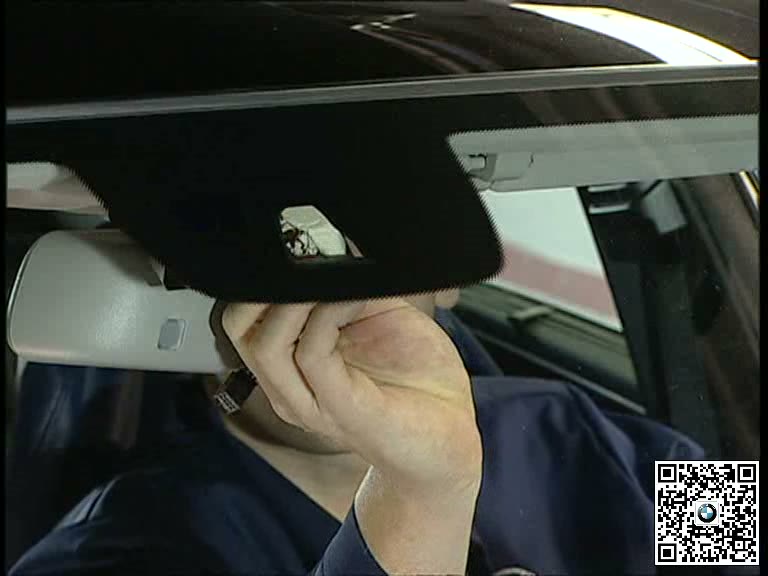

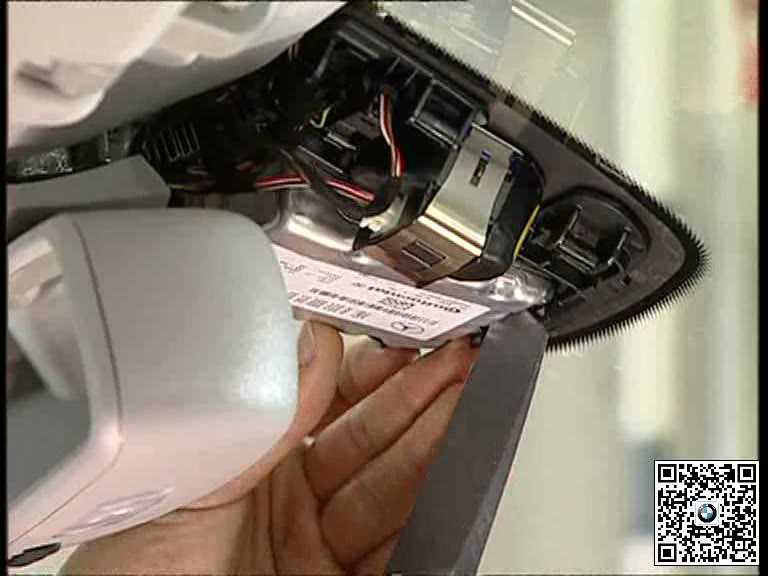

保护风挡和内饰，从规定方向释放后视镜区域盖板，解除摄像头插头和固定结构。安装新件时保持镜头洁净并使支架完全锁止。

三、设置标定装置并执行校准

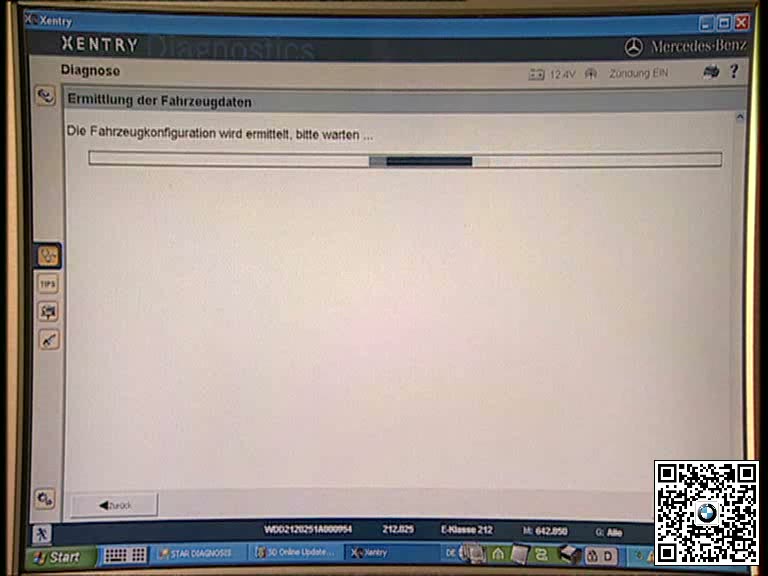

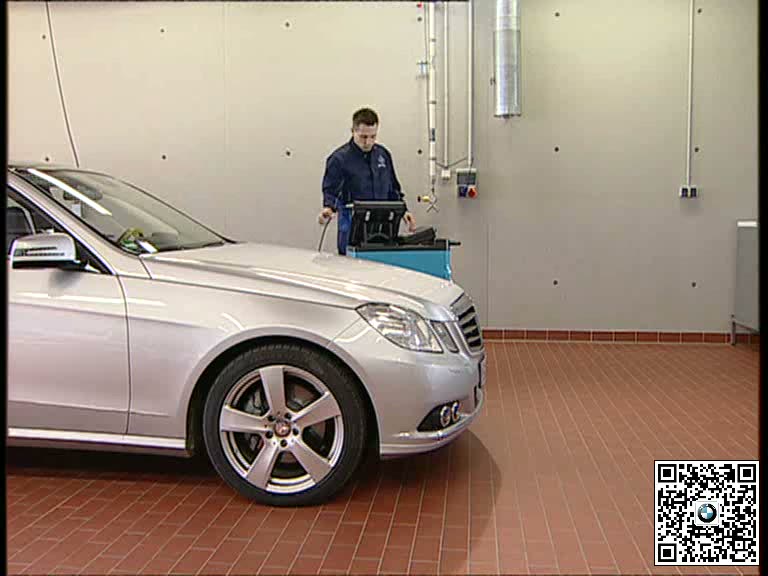

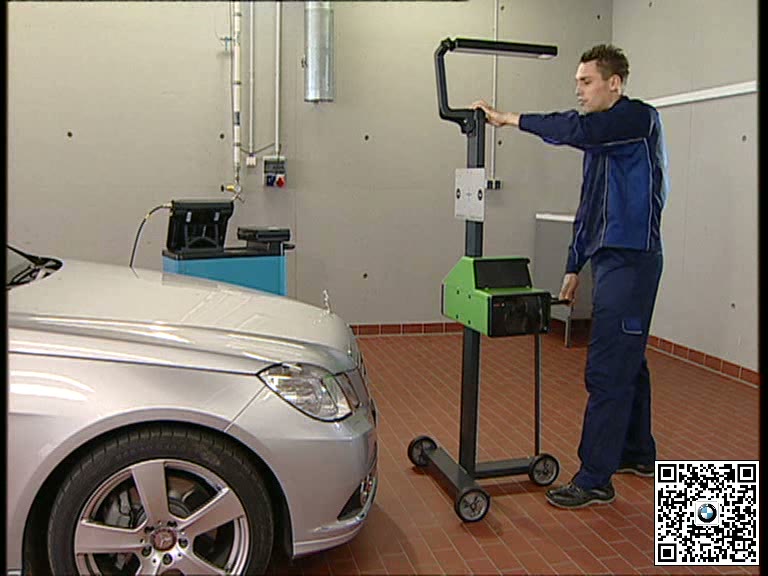

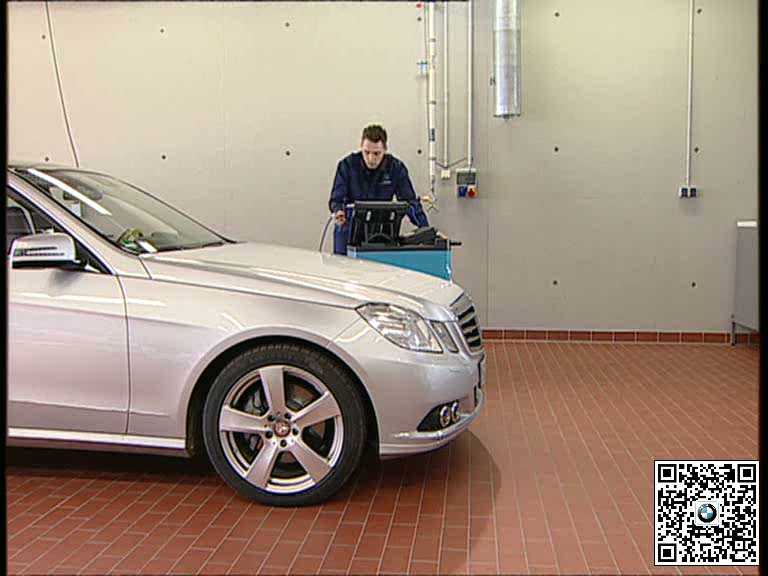

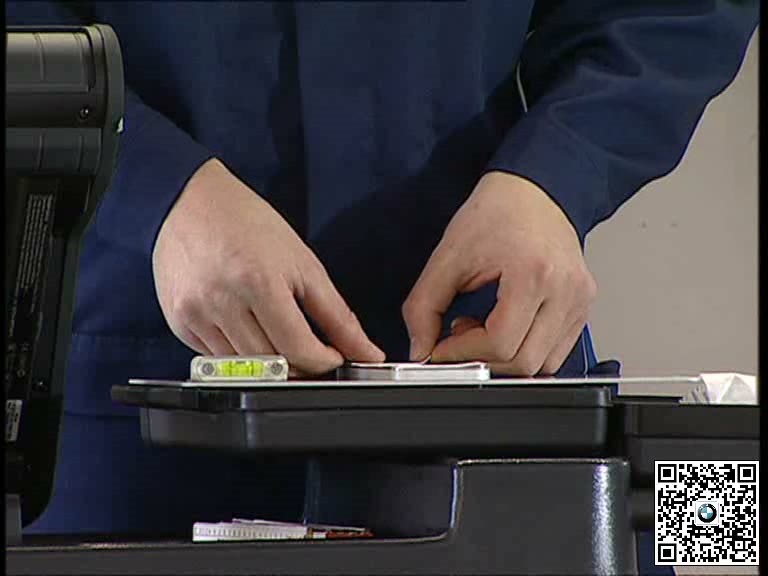

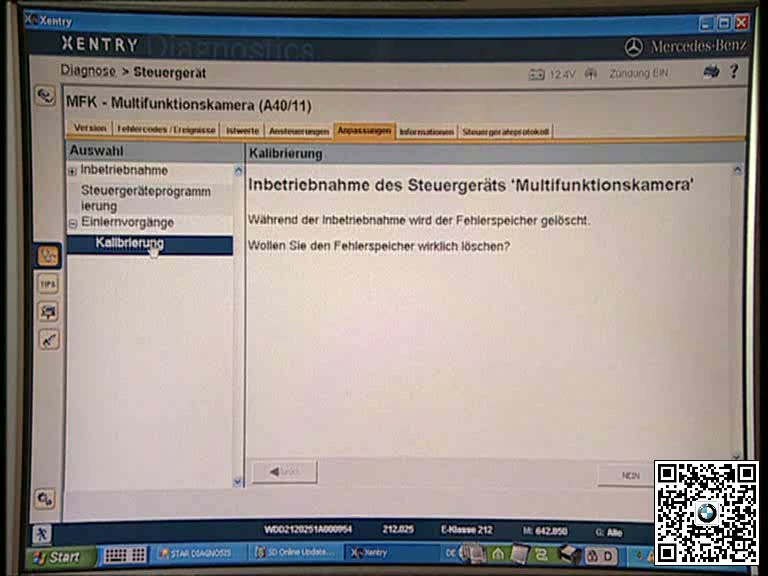

在水平校准工位按维修数据定位车辆和标定装置，确认距离、高度和中心线。使用诊断仪完成必要编码并启动摄像头校准程序。

四、检查结果并完成道路复查

确认诊断仪报告校准成功，清除故障码并检查相关功能状态。按允许条件进行道路复查，观察车道识别和车辆配备的辅助功能。

五、完工检查要点

• 风挡、摄像头支架和底盘条件符合校准要求。
• 镜头和光学区域洁净且无损伤。
• 标定装置的距离、高度和中心线按数据设置。
• 校准成功，相关驾驶辅助功能复查正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
