特斯拉 Model Y L 尾门尾灯拆装：三组扭矩、索环方向与RearView标定

Model Y L尾门尾灯总成拆装涉及延伸线束、两侧索环和三组不同扭矩的紧固件。灯体装回后，还要按原厂要求清除RearView摄像头标定，并告知客户驾驶车辆完成校准。螺栓装好并不代表整项恢复已经结束。

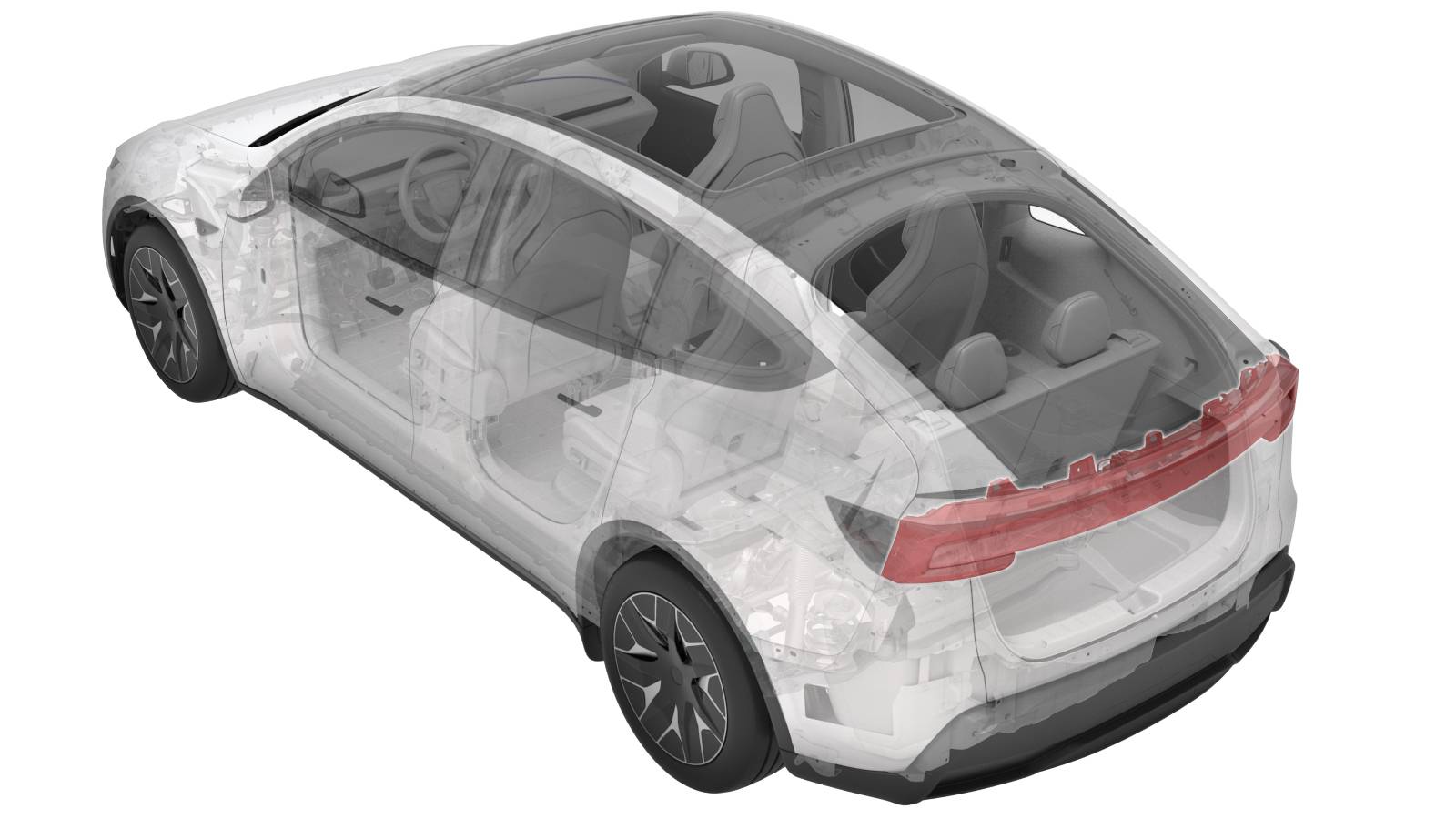

位置与版本边界

以下处理Model Y L尾门上的尾灯总成拆卸和安装。中文资料日期为2026年8月27日，英文为8月14日；两版均保留8月14日零件变更说明：删除单独拆摄像头与把手的步骤，增加尾门延伸线束操作。应先核对实车零件配置。

• 尾灯外部3颗螺栓：10毫米深套筒，3.5 Nm。
• 尾灯4颗螺栓：T30梅花套筒，4 Nm。
• 尾灯2颗螺母：10毫米深套筒，5 Nm。
• 尾灯定位：3个定位销、4个卡子。上述紧固件均列为重复使用。

先拆扰流板总成，保护尾灯与线束

先打开尾门。按Model Y L对应资料拆上部饰板，再拆下部饰板及左右下侧盖板。上部饰板有10个卡子、7个定位销和2个锁片：拆卸时两侧先、顶部后；复装时先对正顶部定位，再固定其余位置及与下饰板衔接的锁片，损坏卡子须更换。下部饰板释放最后一个卡子时必须托住，先断开其连接器再移开，避免饰板下坠拉扯线束。下侧盖板须处理左右两侧，按原厂盖板结构解除卡子与锁片。

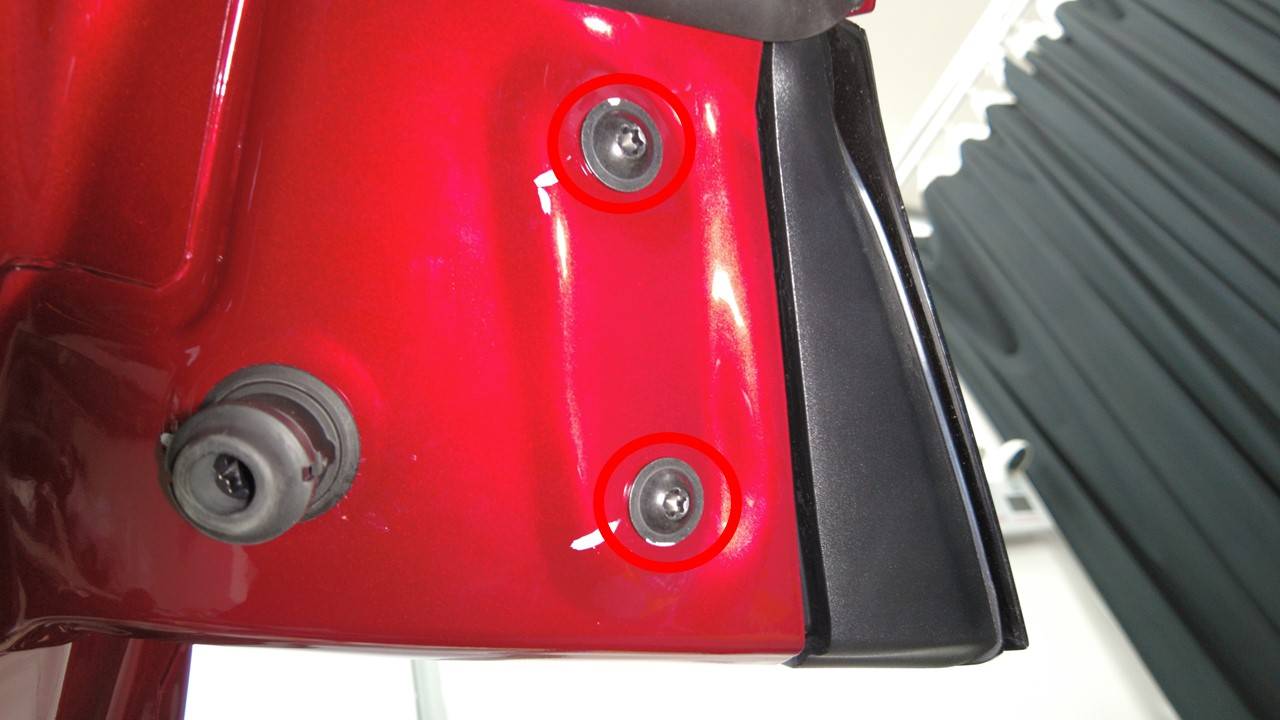

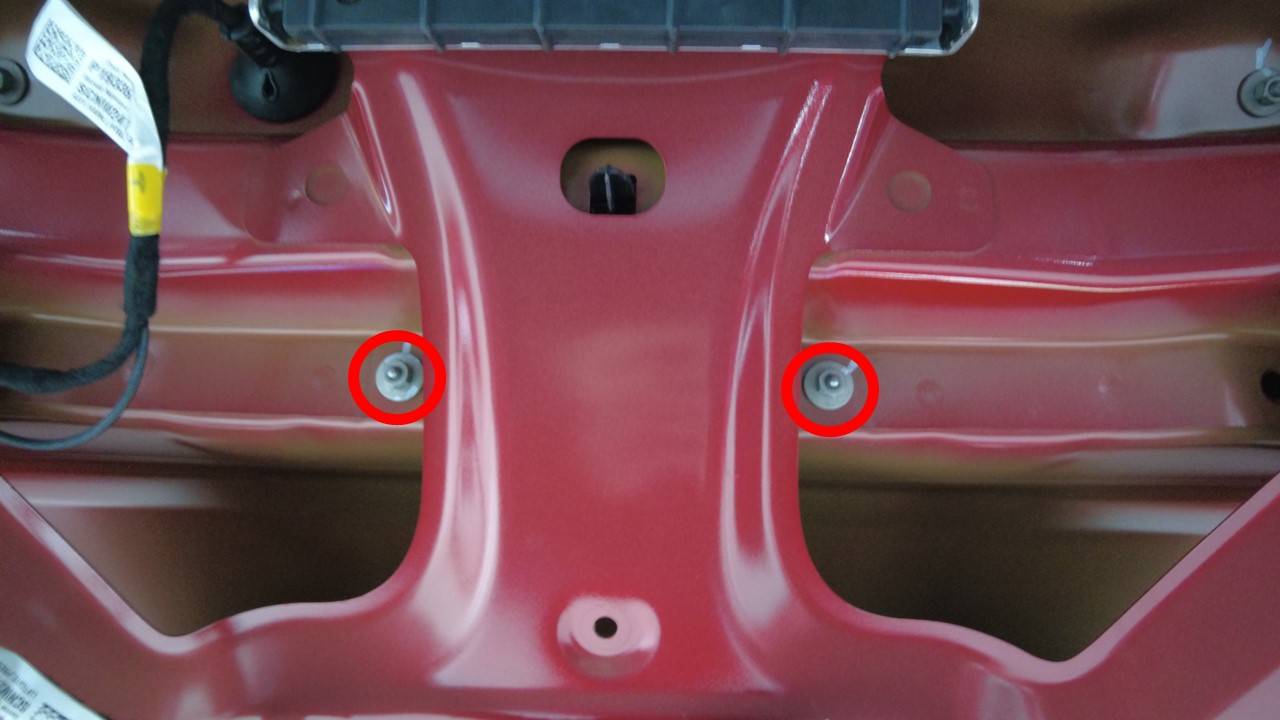

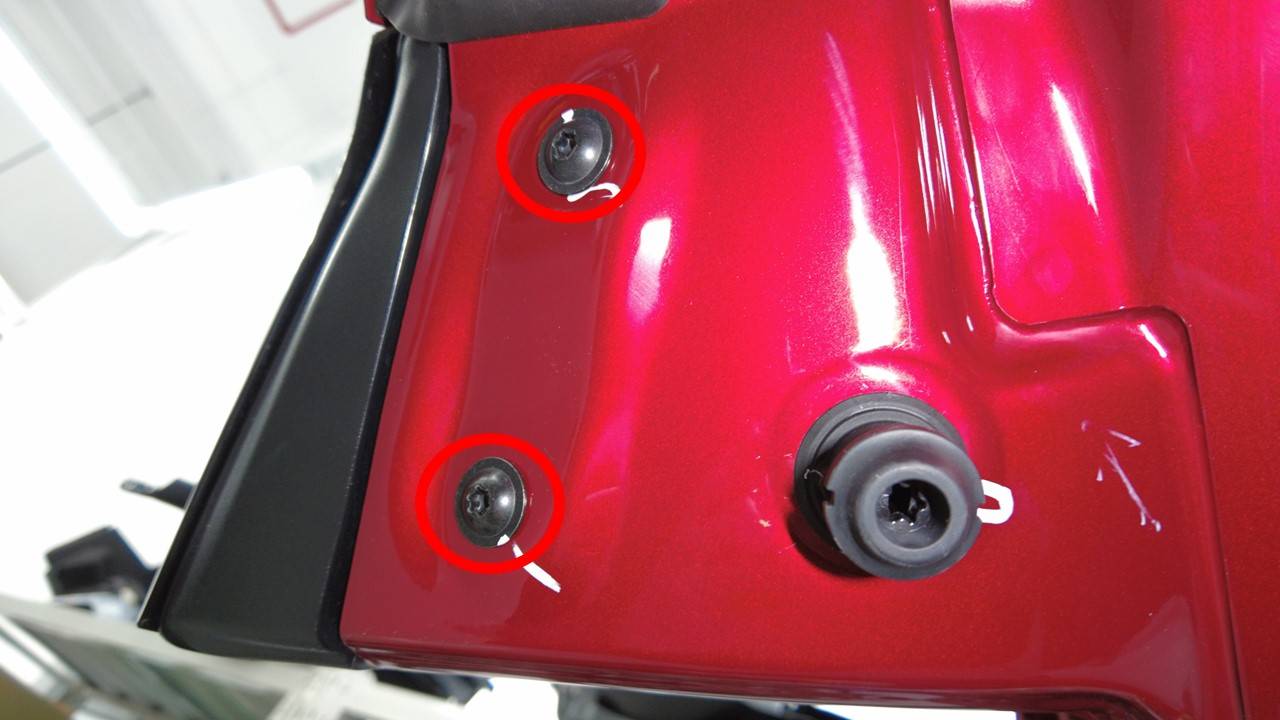

扰流板总成的固定件另分三组：中间4颗螺栓为4 Nm，中间2颗螺母为5 Nm，两侧合计2颗T30螺栓为4 Nm。拆卸时分组收存；橡胶垫片损坏时更换对应紧固件。

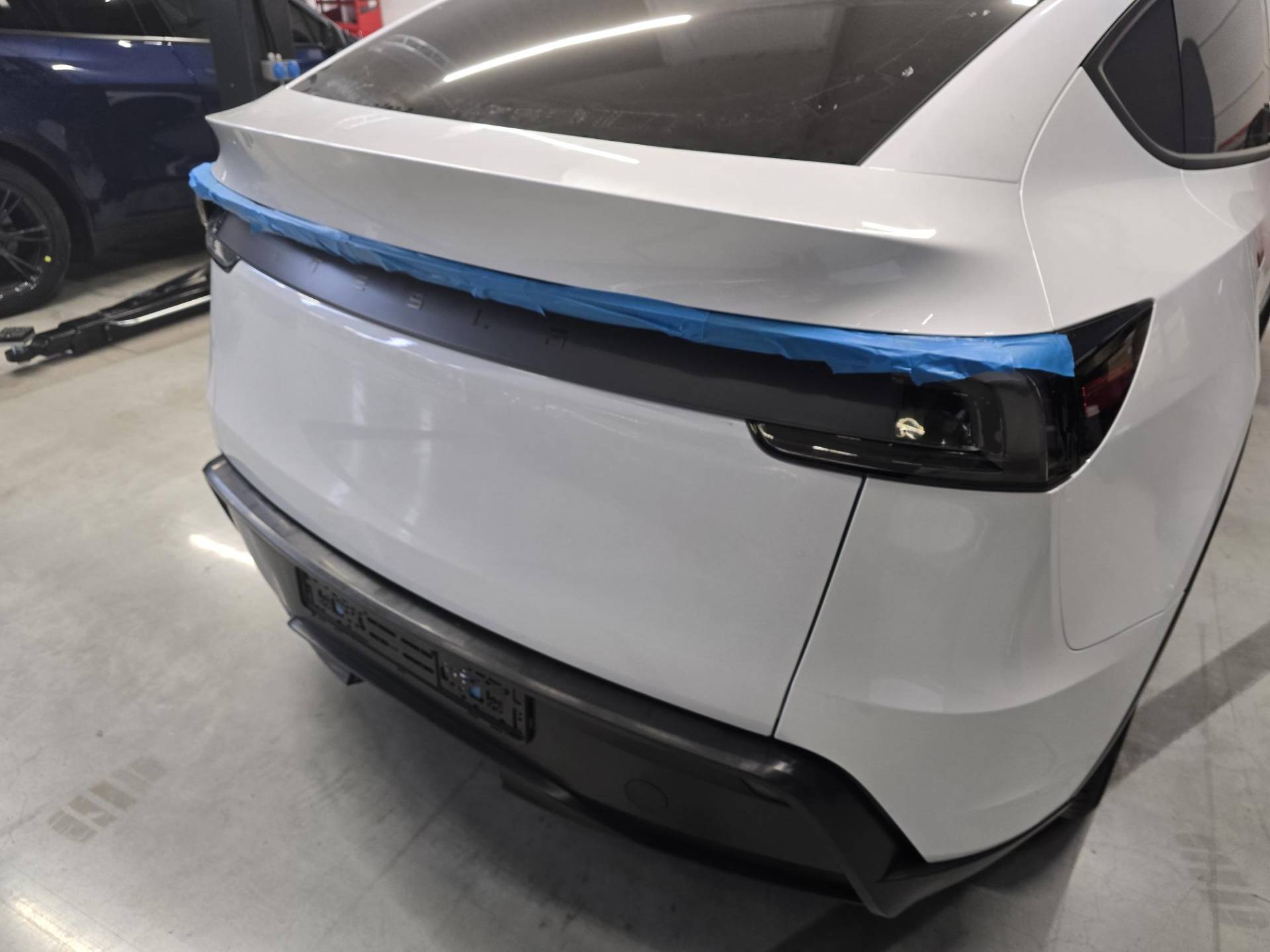

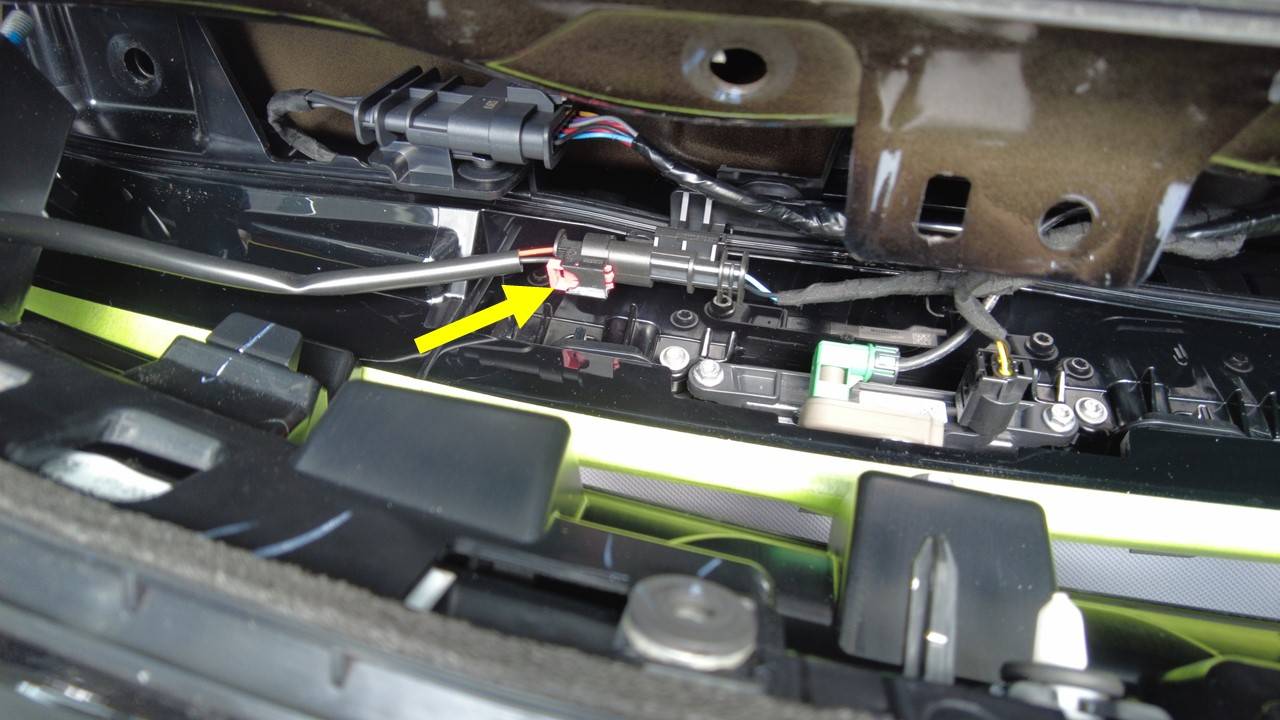

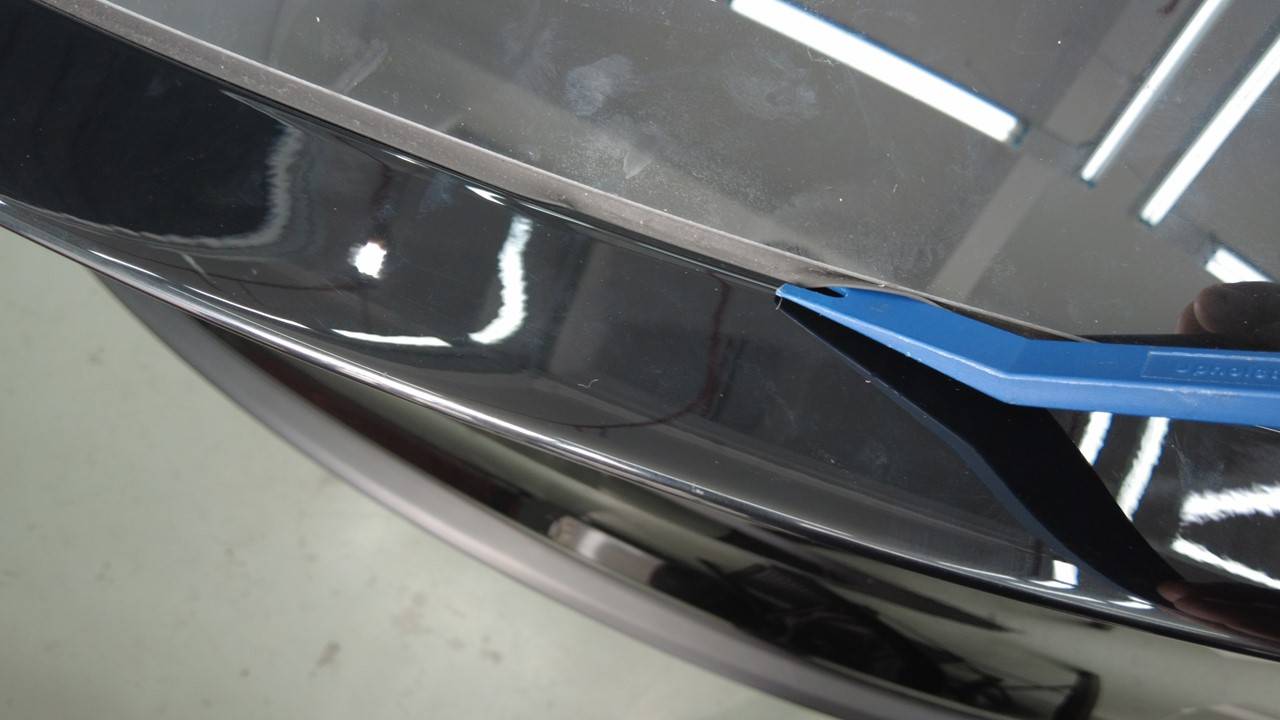

用遮蔽胶带覆盖整个上部尾灯表面。释放扰流板的1个卡子和2个锁片，移开时保留线束余量。高位制动灯连接器的红色锁片应先拉出解锁，再继续拉动分离，不能向下按压。断开后再将扰流板总成移走。

断开延伸线束，记录两侧索环方向

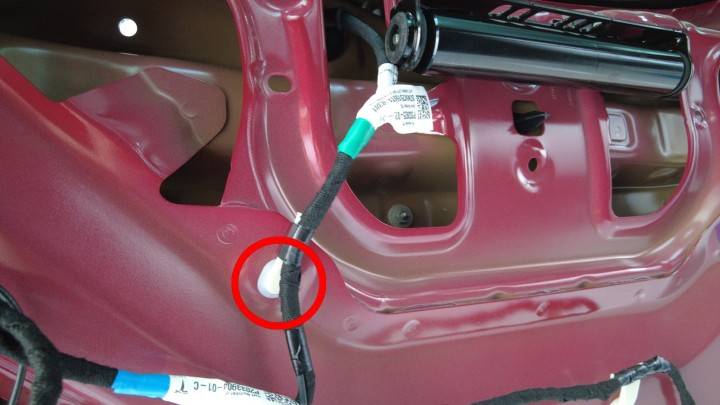

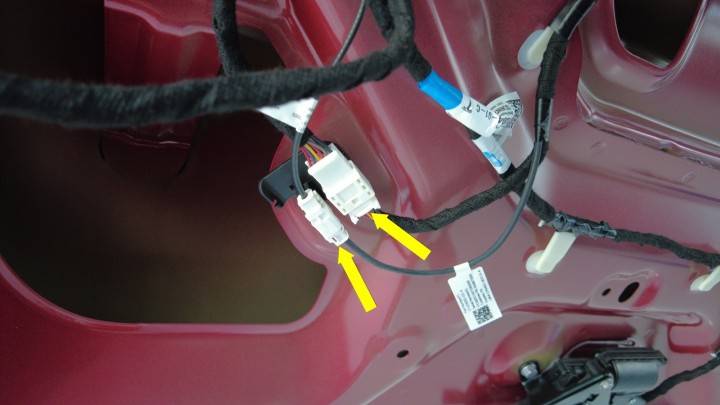

断开尾门延伸线束的2个连接器，将延伸线束从尾门总成上取下。拆卸前记录尾门两侧索环的安装方向及线束布设路径，复装必须恢复到原位置。

分组拆紧固件，释放四卡子

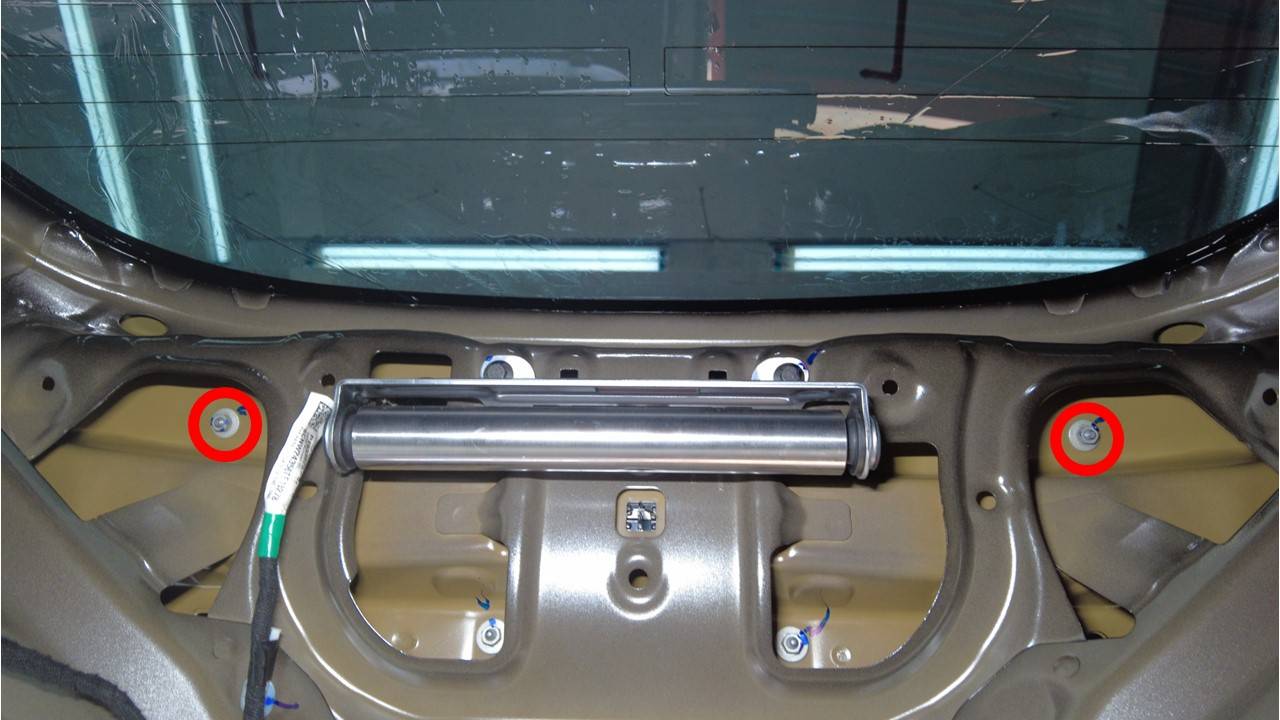

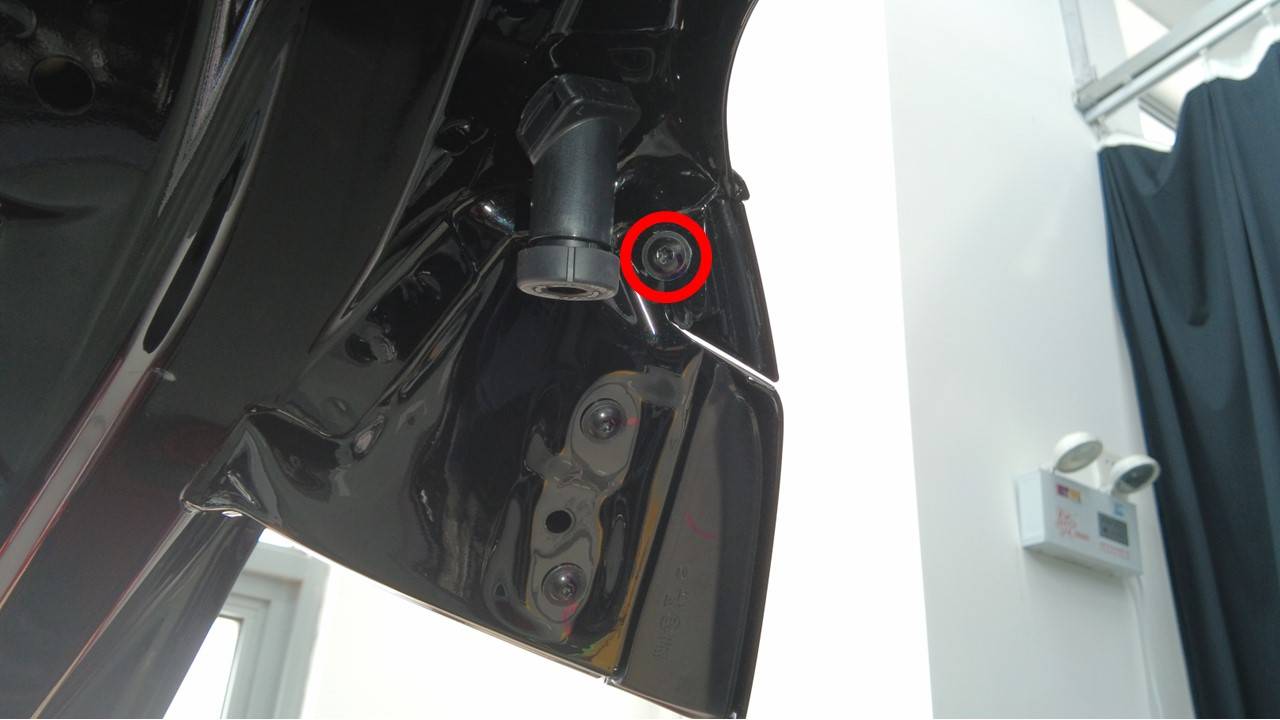

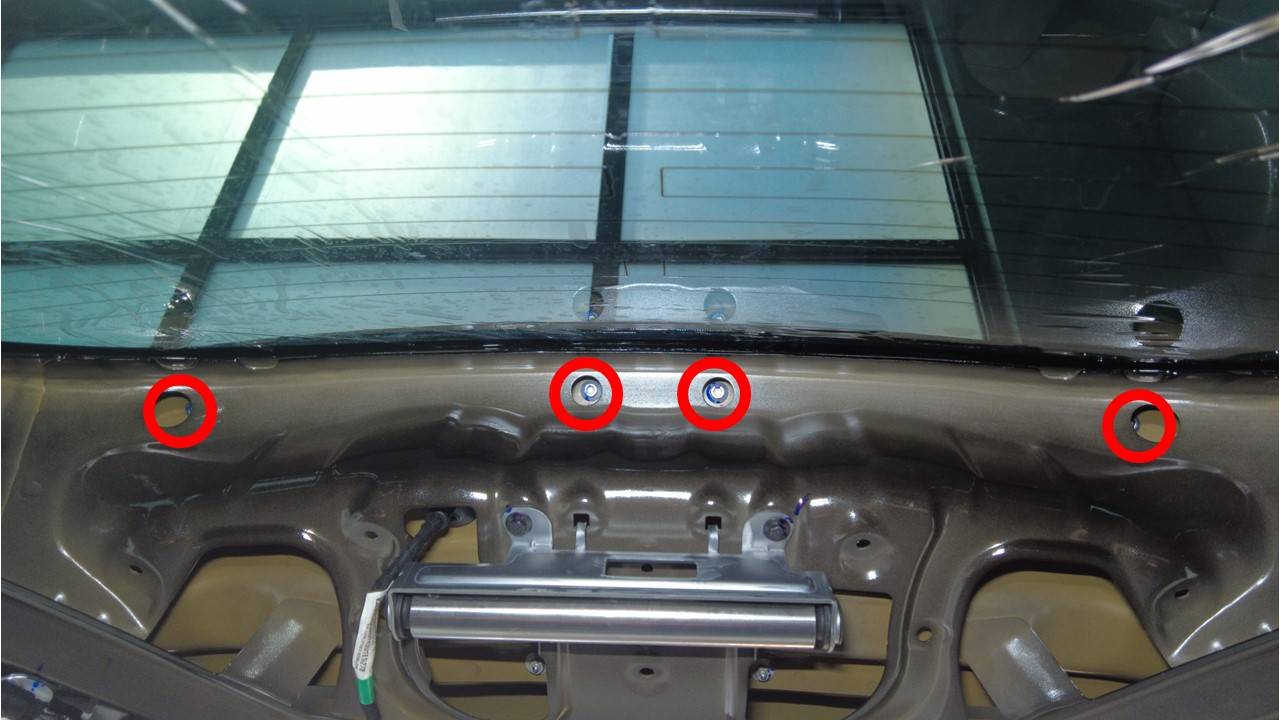

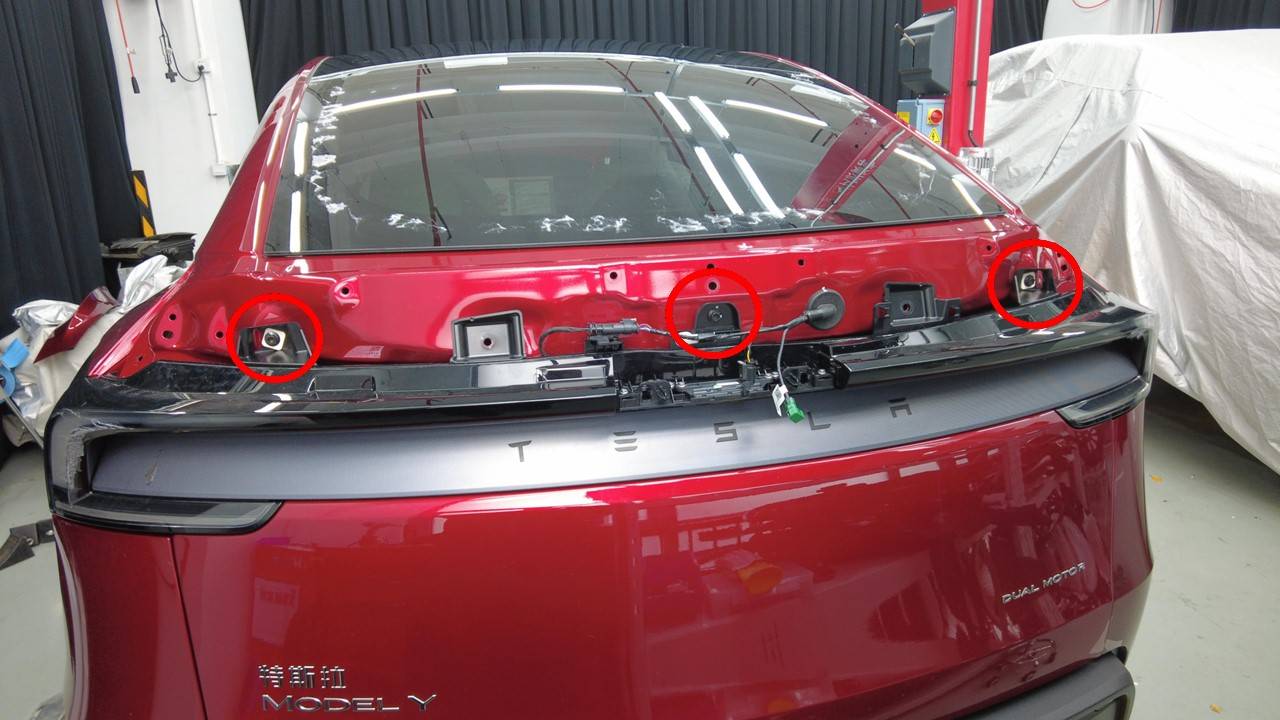

先拆4颗T30螺栓，再拆2颗螺母，随后拆3颗外部螺栓。螺母及外部螺栓使用10毫米深套筒。

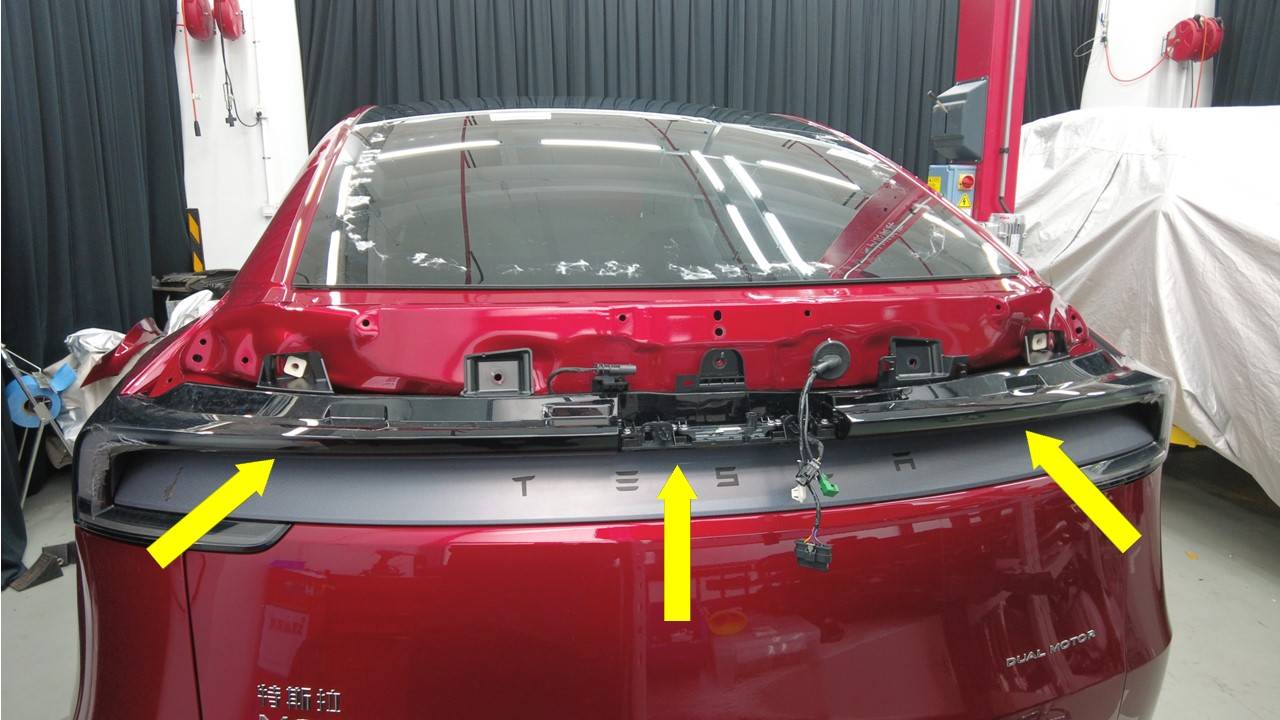

全部紧固件拆下后，释放4个卡子，将尾灯总成从尾门移出。移动时应托稳长条灯体，避免让单侧残留固定点承受扭转。

先定位，再按3.5／4／5 Nm复装

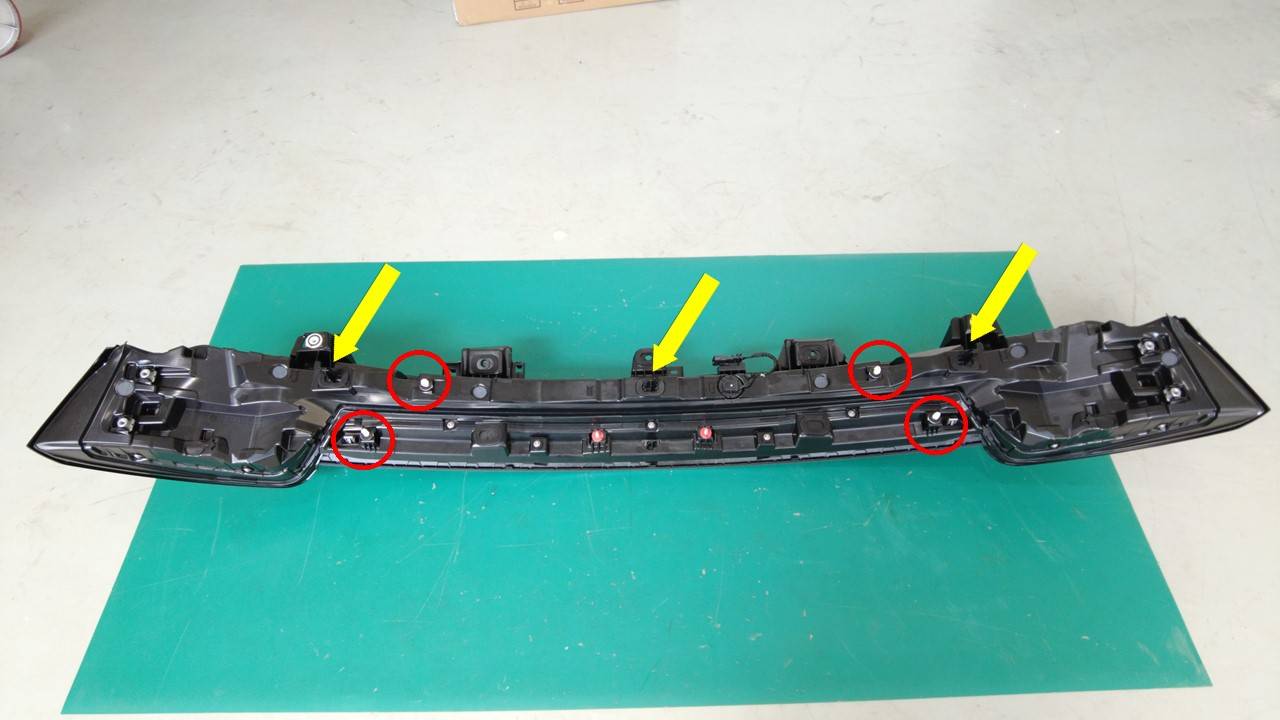

将3个定位销与尾门孔位对齐，再固定4个卡子，使尾灯总成装到尾门上。按原厂安装顺序紧固：先装外部3颗螺栓至3.5 Nm，再装4颗T30螺栓至4 Nm，最后将2颗螺母紧固至5 Nm。

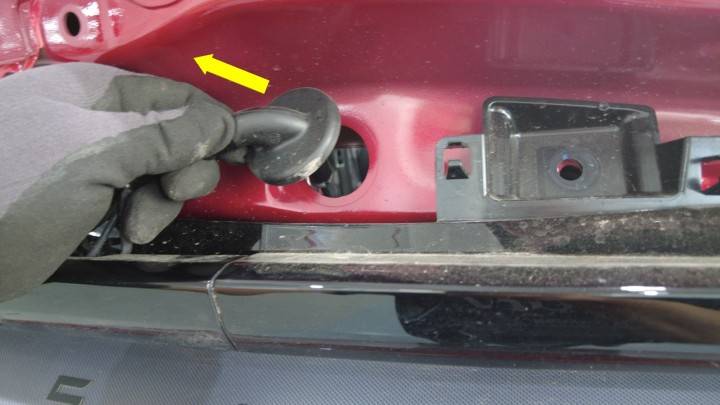

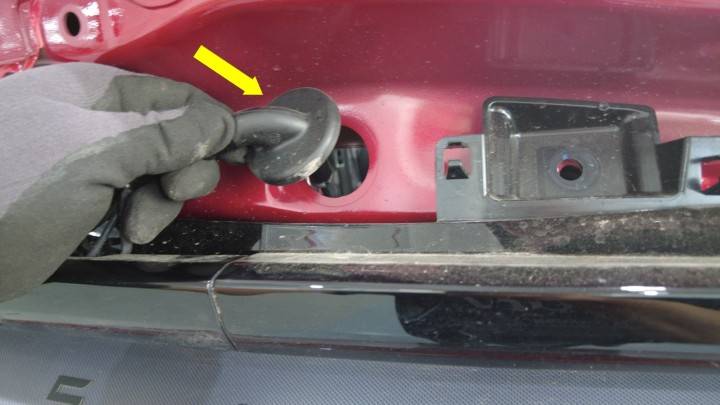

装回延伸线束及索环。索环按拆卸前方向恢复，确认线束布设正确，再连接2个延伸线束连接器。

装回扰流板总成，接妥高位制动灯连接器并确认锁止，固定1个卡子与2个锁片。扰流板边缘密封条须搭接在上缘，周边无空隙；按对应组别恢复4颗螺栓4 Nm、2颗螺母5 Nm、两侧2颗T30螺栓4 Nm。装回左右下侧盖板，拆除遮蔽胶带，接回下部饰板连接器并复装下部、上部饰板，检查损坏卡子及定位是否完整。

清除RearView标定，保留驾驶校准要求

车辆静止、处于驻车状态时，打开左前车门并降下车窗。通过触摸屏Controls > Software，长按车型名称约2秒，输入service并确认进入维护模式。

按网关解锁资料，将车钥匙放在中控台杯托后方读卡器上，同时踩住制动踏板、按住右转向信号按钮10秒。观察维护模式红边框底部从“GTW UNLOCKING”变为“GTW UNLOCKED”。解锁保持90分钟；离车并关闭车门也会重新锁定，未确认解锁成功时不要继续执行需解锁的操作。

在维护模式底部点击扳手图标，进入Driver Assist > Cameras > Clear Camera Calibration，在Camera Selection下拉列表选择RearView，点击Run并等待例行程序完成。退出维护模式，升起左前车窗并关闭左前车门。

告知客户：需要驾驶车辆完成校准程序。清除标定例行程序结束与车辆驾驶校准完成是不同阶段，不应在尚未完成驾驶校准时记录为校准已经完成。

完工检查建议

检查灯体贴合、索环方向和密封、线束是否被夹压，以及尾门饰板、扰流板密封条是否完全恢复。在安全条件下检查尾灯及高位制动灯的相应响应；发现灯光异常时先核对连接器和线束，索环或密封条翘起时先恢复密封，不能用强行关闭尾门代替定位复核。

原厂资料及关联程序

车型与位置：Model Y L；尾门尾灯总成，按2026年8月零件变更后的延伸线束版本。实际核对日期：2026年10月28日。

• 中文原厂程序：总成 - 尾灯 - 掀背车门（Model Y L） ((拆卸和安装))。
• 英文原厂程序：Assembly - Tail Lamp - Liftgate (Model Y L) (Remove and Install)。
• 原厂资料编号（GUID）：GUID-6D5A955E-21F6-4C50-8D86-0A1E0E637FF3。

以下资料用于核对必要前置及复装范围：

• 扰流板总成（Model Y L） ((拆卸和安装)) / Spoiler Assembly (Model YL) (Remove and Install)：尾灯拆装前的访问，以及高位制动灯连接器、扰流板固定与密封恢复；英文资料。
• 饰板 - 上部 - 掀背车门（Model Y L） ((拆卸和更换)) / Trim - Upper - Liftgate (Model YL) (Remove and Replace)：核对Model Y L上部饰板的固定点、拆装次序与损坏卡子更换；英文资料。
• 饰板 - 下 - 掀背车门 ((拆卸和更换)) / Liftgate Lower Trim (Remove and Replace)：释放下部饰板时的支撑、连接器及复装要求；英文资料。
• 盖板 - 下部 - 掀背车门 - 左侧（Model Y L） ((拆卸和更换)) / Cover - Lower Side - Liftgate - LH (Model YL) (Remove and Replace)：扰流板访问要求两侧下侧盖板移开，上级资料指定左右均按该入口核对；英文资料。
• 维护模式 / Service Mode：进入及退出触摸屏维护界面；英文资料。
• 网关（解锁） / Gateway (Unlock)：钥匙读卡位置、10秒操作、解锁提示及重新锁定条件；英文资料。

定位和操作图片来自Tesla原厂维修手册。实车线束或零件配置不同、网关未解锁、例行程序无法完成时，先按适用配置核对恢复要求，不能跳过标定或将旧版摄像头拆卸步骤拼入新版流程。
