奔驰X204/W164后排娱乐显示屏更换：故障引导、座椅进入与功能测试

后排显示屏黑屏不一定是屏幕本体损坏，供电、视频信号、控制单元和光纤网络都可能造成相同现象。

更换前应完成故障引导并记录左右屏幕对比结果，拆装座椅覆盖件时保护线束和座椅表面。

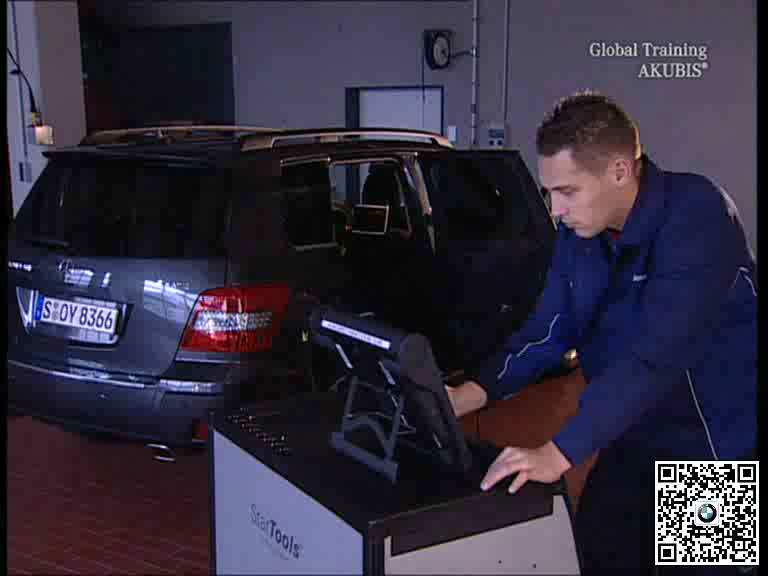

一、确认故障现象并检查网络状态

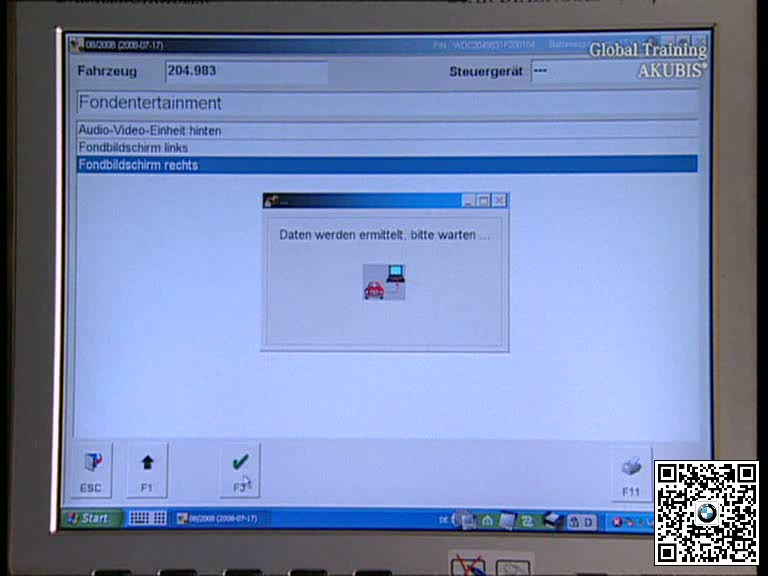

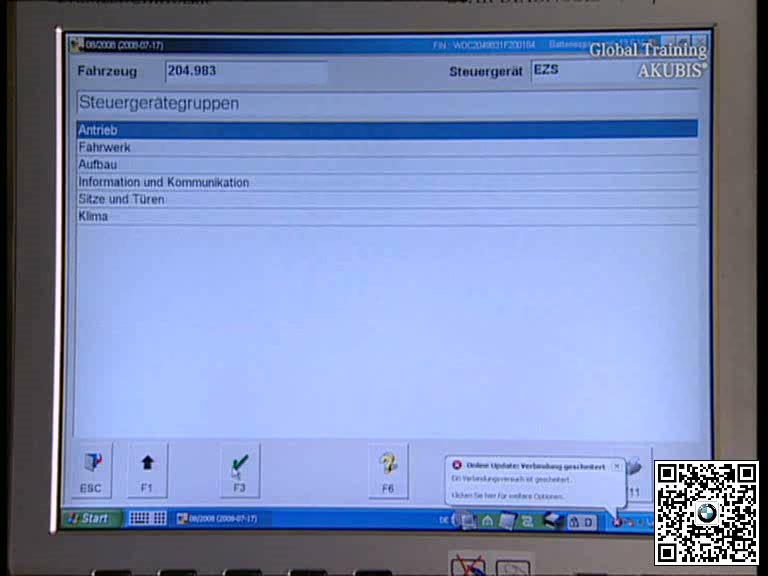

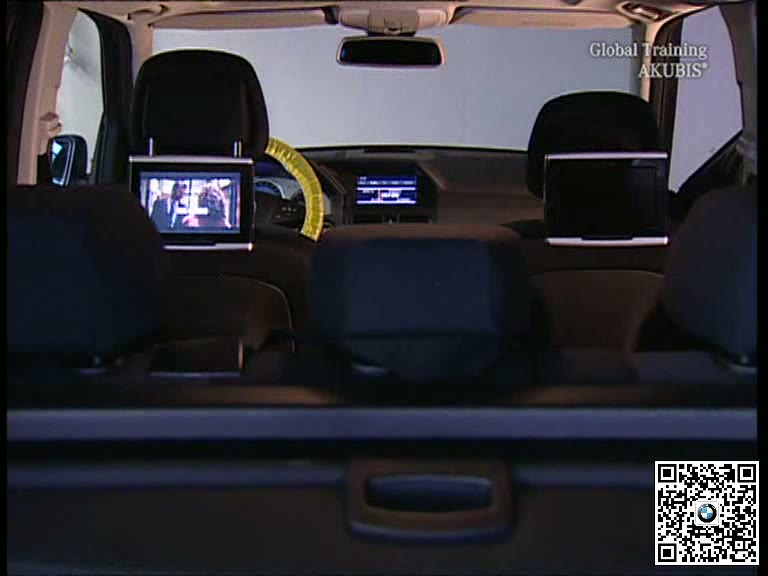

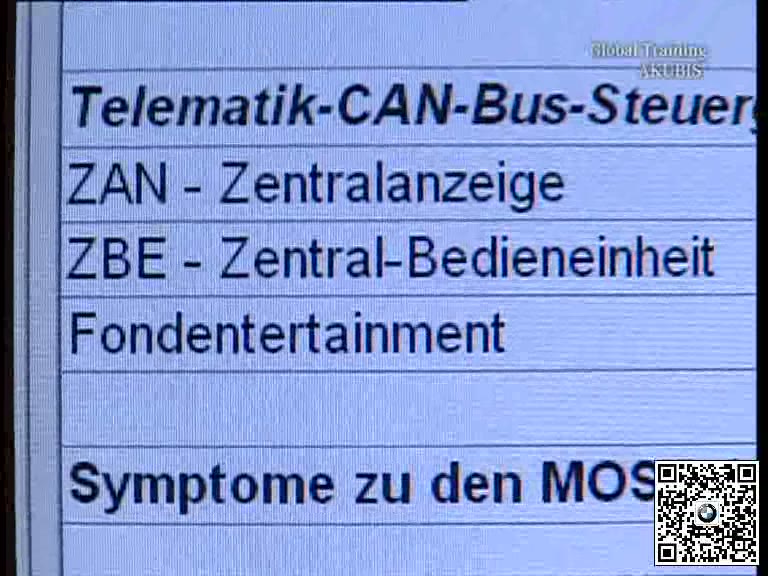

比较左右显示屏的开机、图像和按键响应，读取后排娱乐、中央显示及MOST网络相关故障和实际值。

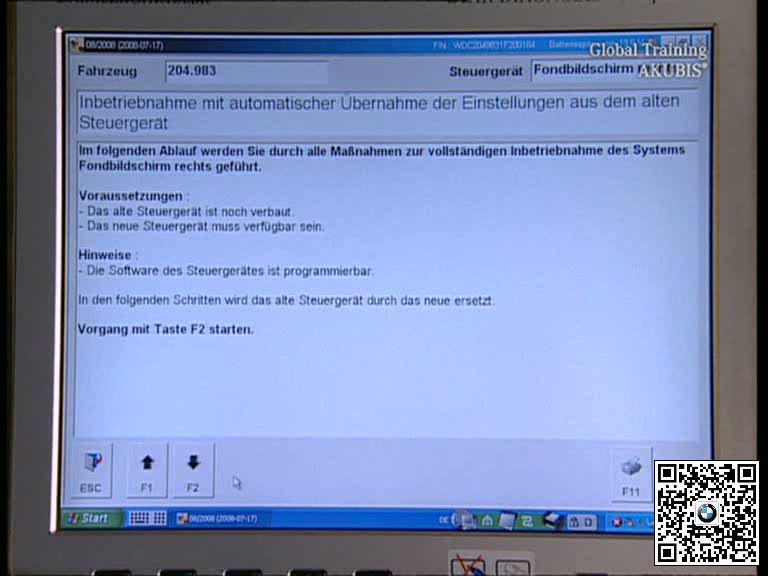

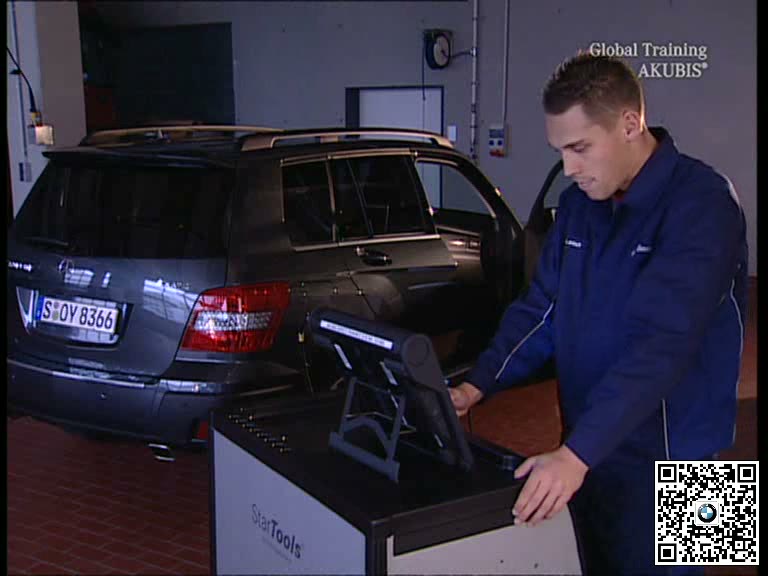

二、执行控制单元更换前诊断引导

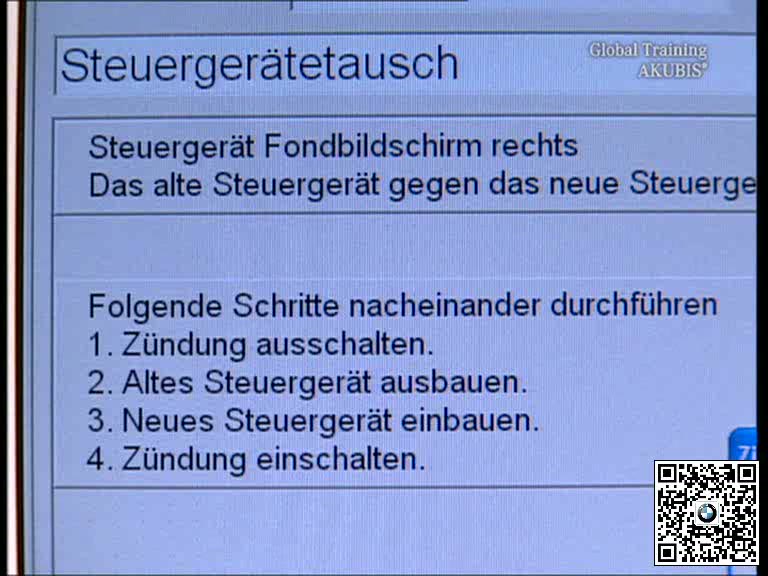

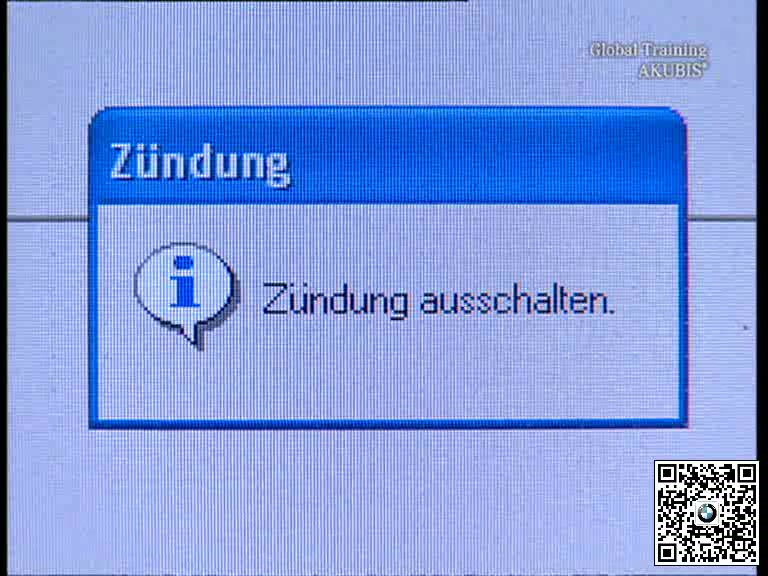

按诊断提示保存可读取的数据和配置，关闭点火并等待系统休眠，确认待更换显示屏所在座椅位置。

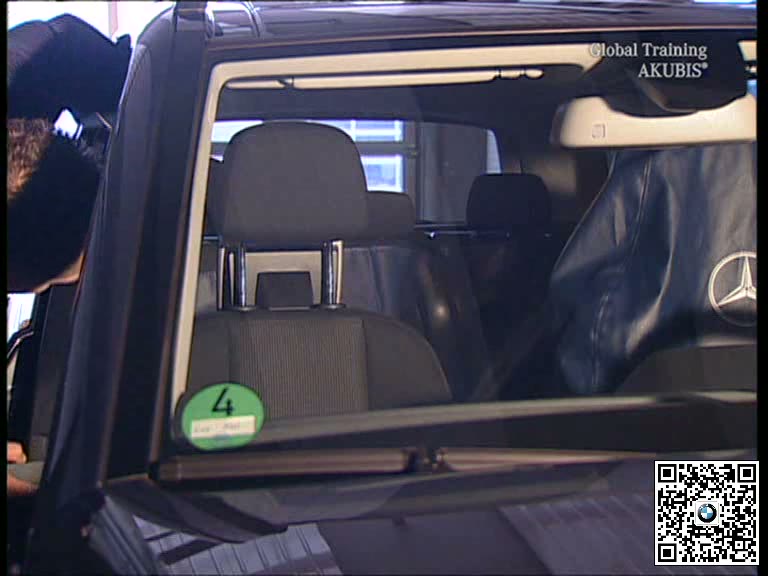

三、拆开座椅后部并更换显示屏

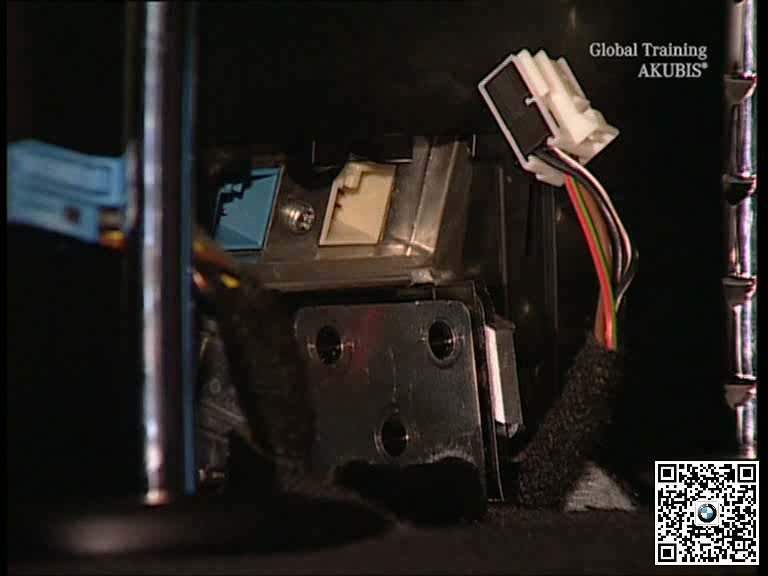

保护座椅饰面，释放后部覆盖件和显示屏固定，托住部件后断开电源及信号连接并安装替换件。

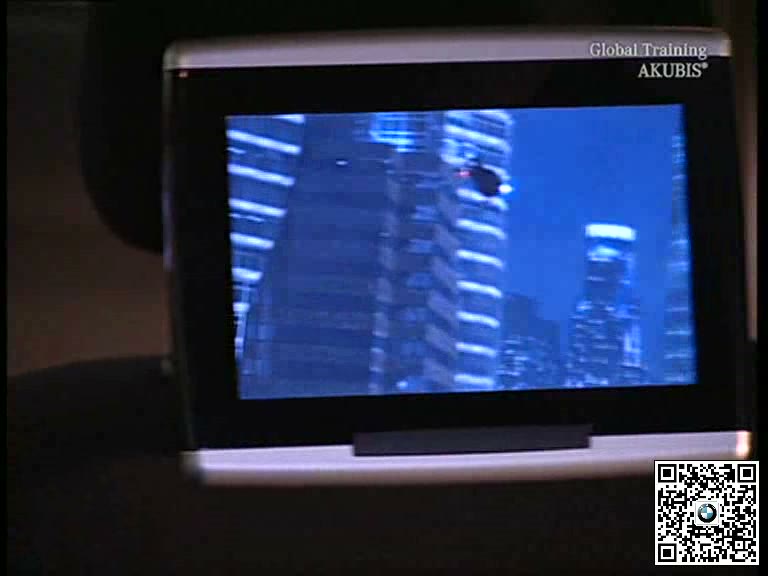

四、完成启用并检查图像、声音和控制

恢复座椅覆盖件和车辆电源，按引导完成控制单元启用，测试左右图像、声音、媒体选择及网络故障状态。

五、完工检查要点

• 左右屏幕和网络状态已对比。
• 更换前数据及配置已保存。
• 座椅饰面和线束无损伤。
• 图像、声音和媒体控制功能正常。
