2024+ 特斯拉 Model 3 前保险杠下格栅更换：16卡子、摄像头盖与清洗软管

2024+ Model 3前保险杠下格栅固定在前饰板背面，需先按关联程序移出整块前饰板。原厂2025年10月更新了前饰板摄像头步骤；早期车辆可能没有摄像头连接器或清洗软管，拆卸范围要按实车配置判断。

移出前饰板后处理可选连接

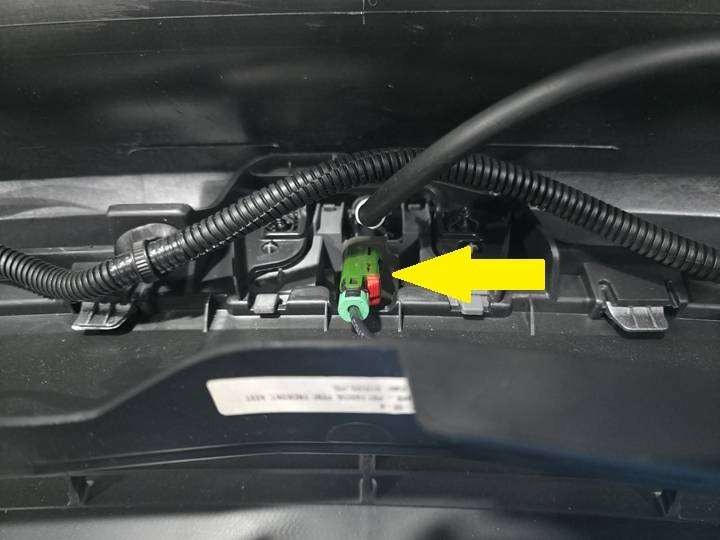

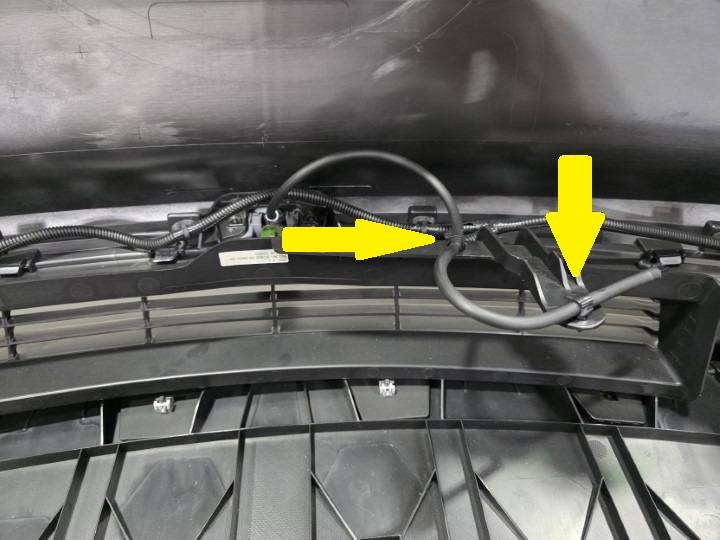

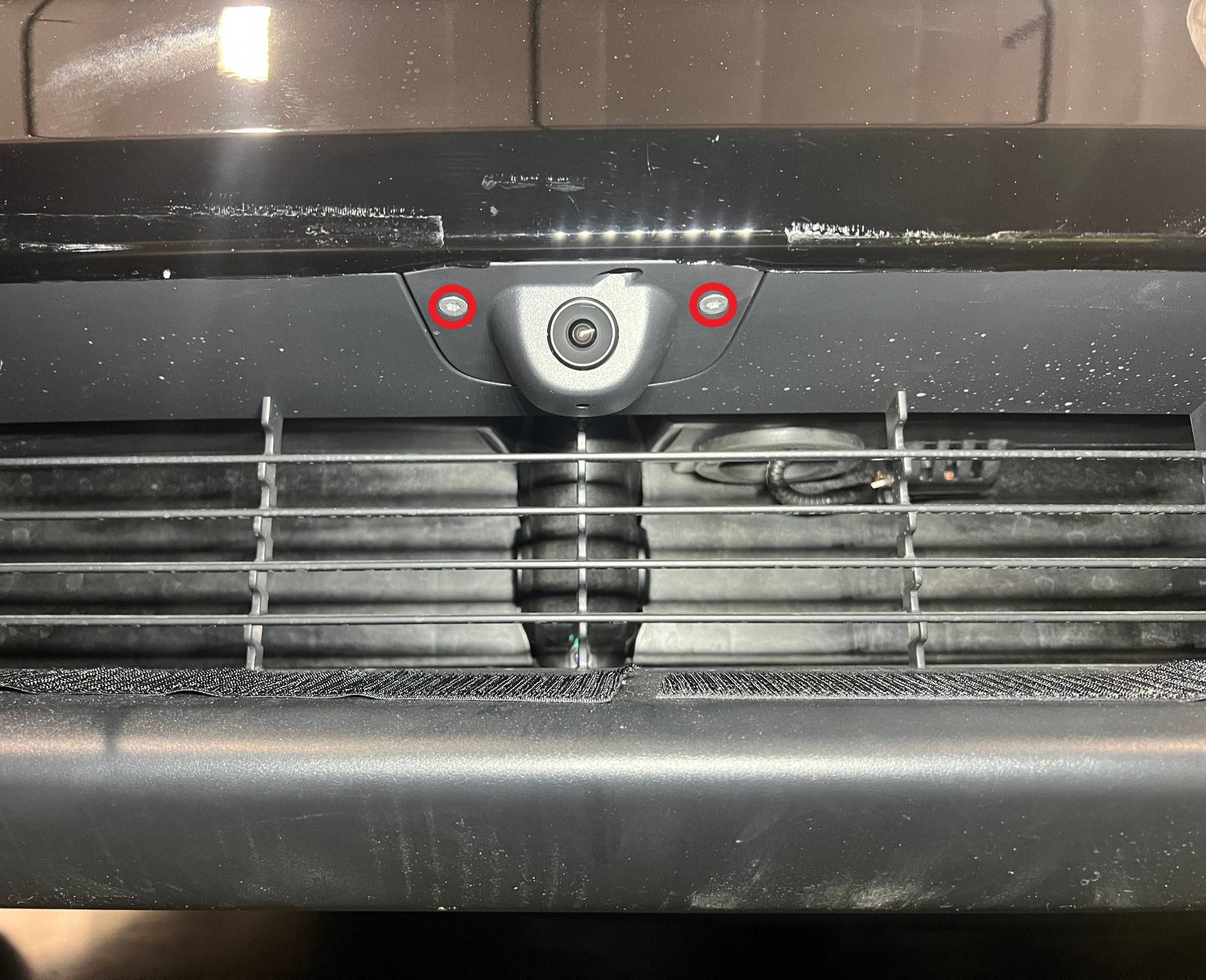

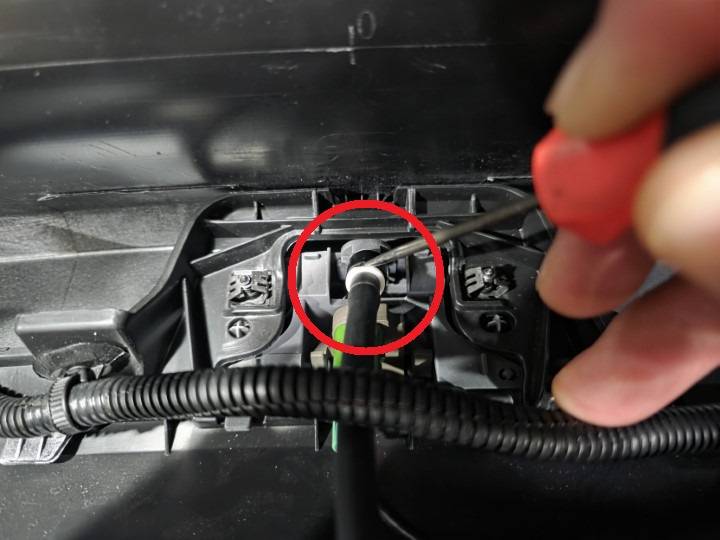

按文末《前保险杠饰板拆卸和安装》取得工作面。若装有清洗软管，先松开固定在下格栅上的2个卡子并断开软管接头；若无该总成，跳过。若装有前饰板摄像头，断开电气连接器，然后拆其盖板的2颗螺钉。两类可选结构要分别确认，不可拉扯线束或软管来挪动格栅。

释放线束、两螺栓和16卡子

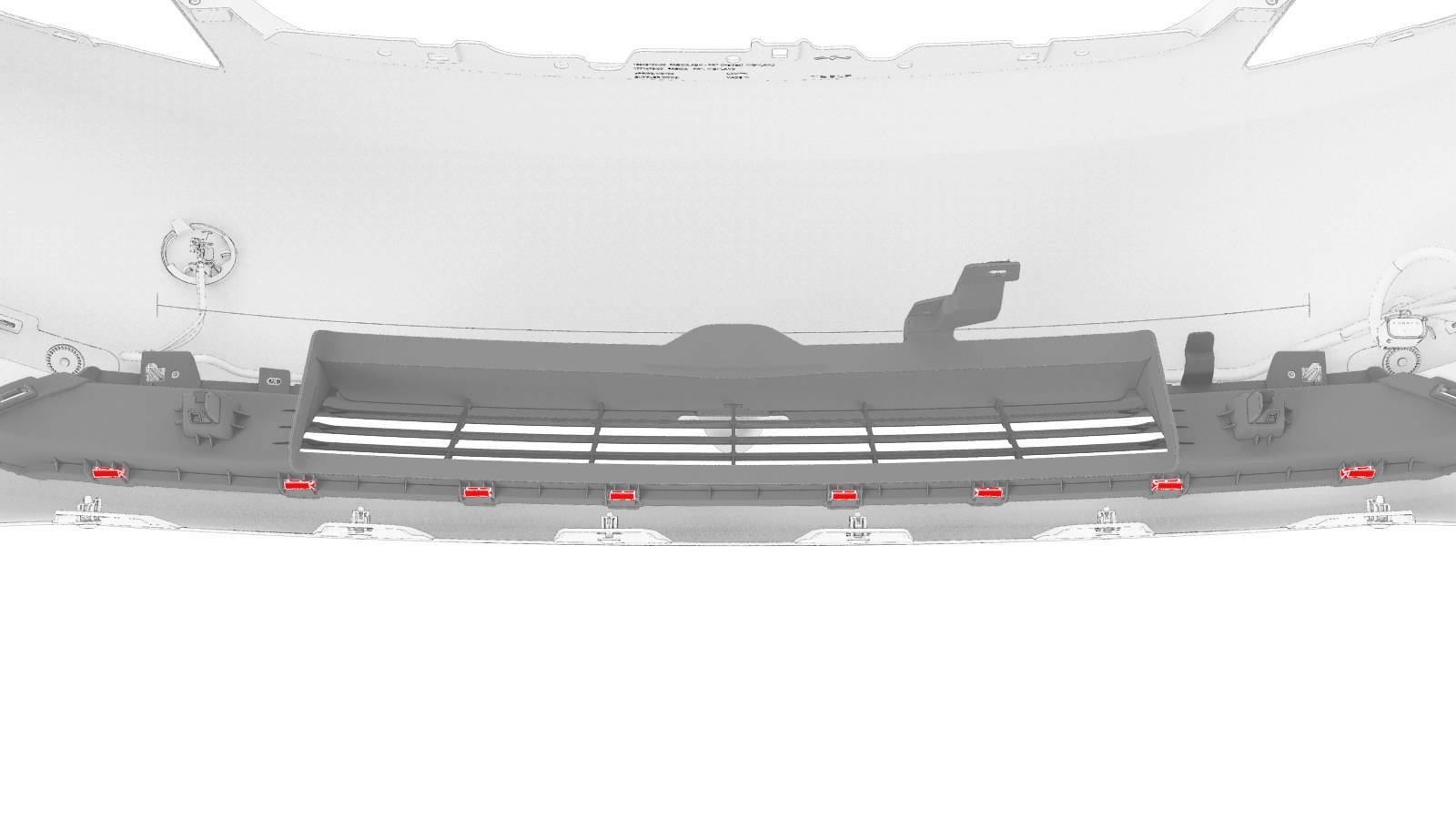

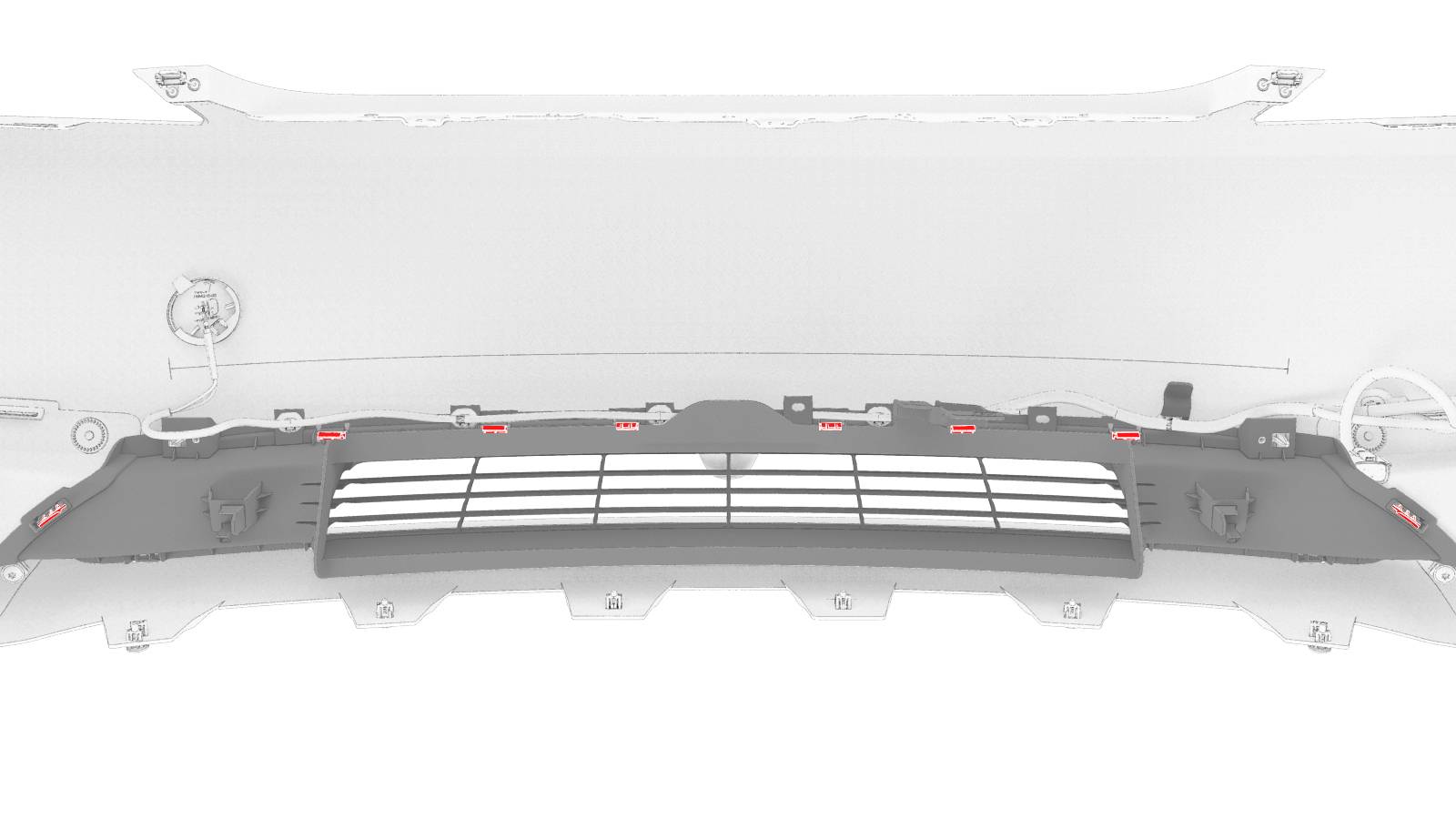

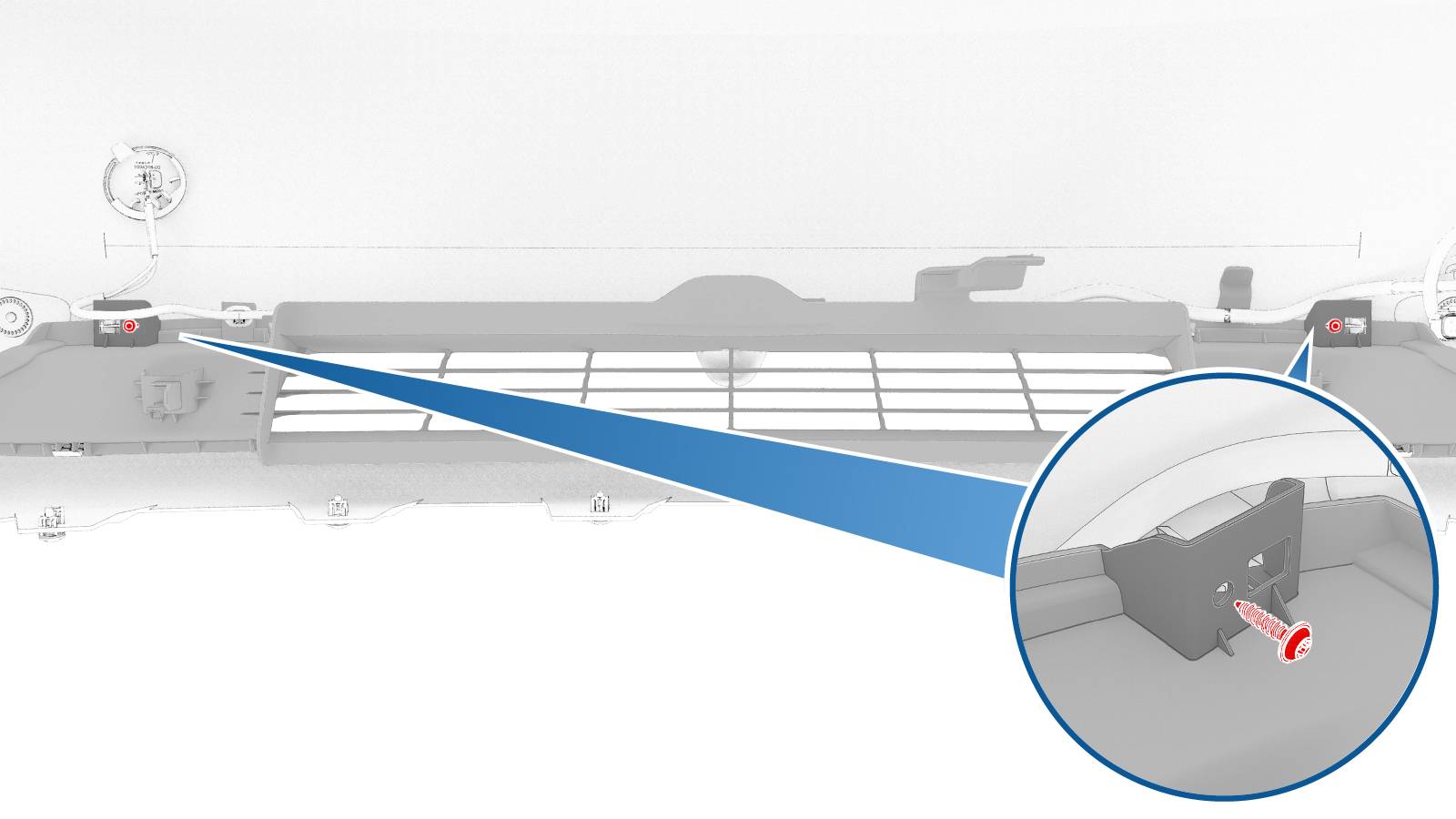

用卡子撬具松开前饰板线束固定在格栅上的5个卡子。拆下格栅的2枚螺栓，再依格栅边缘位置逐段松开16个卡子并取出格栅。原厂扭矩表给格栅螺栓1.8 N·m、T25，但步骤工具提示写“15毫米套筒”；两版均有此冲突。拆前应看实际螺栓头型选择正确工具，不应按矛盾提示硬套。

按相反路径回装并复核配置

将新格栅定位在前饰板上，确认16个卡子全部接合，再把2枚格栅螺栓紧固至1.8 N·m。复位5处线束卡子。若车上有摄像头，盖板2颗螺钉按4 N·m紧固并连接摄像头；若有清洗软管，连接接头并固定2个卡子。最后按关联程序装回前饰板。

主程序校正代码1001020052，FRT 0.54。完工检查格栅周边卡接、软管接头和摄像头连接均符合实车配置，格栅不应与前饰板边缘形成异常翘起。

原厂资料及关联程序

适用车型：2024年及以后款 Model 3。

本文维修位置：前保险杠下格栅。

中文原厂程序：《格栅 - 下 - 前保险杠饰板 ((拆卸和更换))》

英文原厂程序：Grille - Fascia - Front (Remove and Replace)

原厂资料编号（GUID）：GUID-7F5713D0-3CFE-45BC-9093-7CA67059E5FD
此编号用于查找、核对同一份原厂程序。

资料核对日期：2026年9月28日。

适用范围与资料说明：中文标题为前保险杠饰板下格栅，英文同GUID标题简写Grille - Fascia - Front；两版均有2025-10-11前摄像头步骤更新。主程序扭矩表指定格栅螺栓T25、1.8 N·m，但拆装步骤的工具提示写15毫米套筒；两版都存在这一矛盾，应以实车螺栓头型核对工具，不能根据提示强行套用。摄像头和清洗软管均注明早期车可能没有。

相关操作分别查以下程序：

• 饰板 - 前保险杠（英文）：前保险杠饰板总成拆卸与安装的直接入口；下格栅作业须在饰板移出后进行，本文不替代饰板的完整拆装。

九张原厂图和一段视频说明格栅定位与拆卸。摄像头和清洗软管按实车配置处理；工具型号在原厂表格与步骤提示中有冲突，紧固力和部件数量仍以主程序明确数值核对。

正文操作图片来源：Tesla原厂维修资料；封面为基于原厂资料制作的教学封面。
