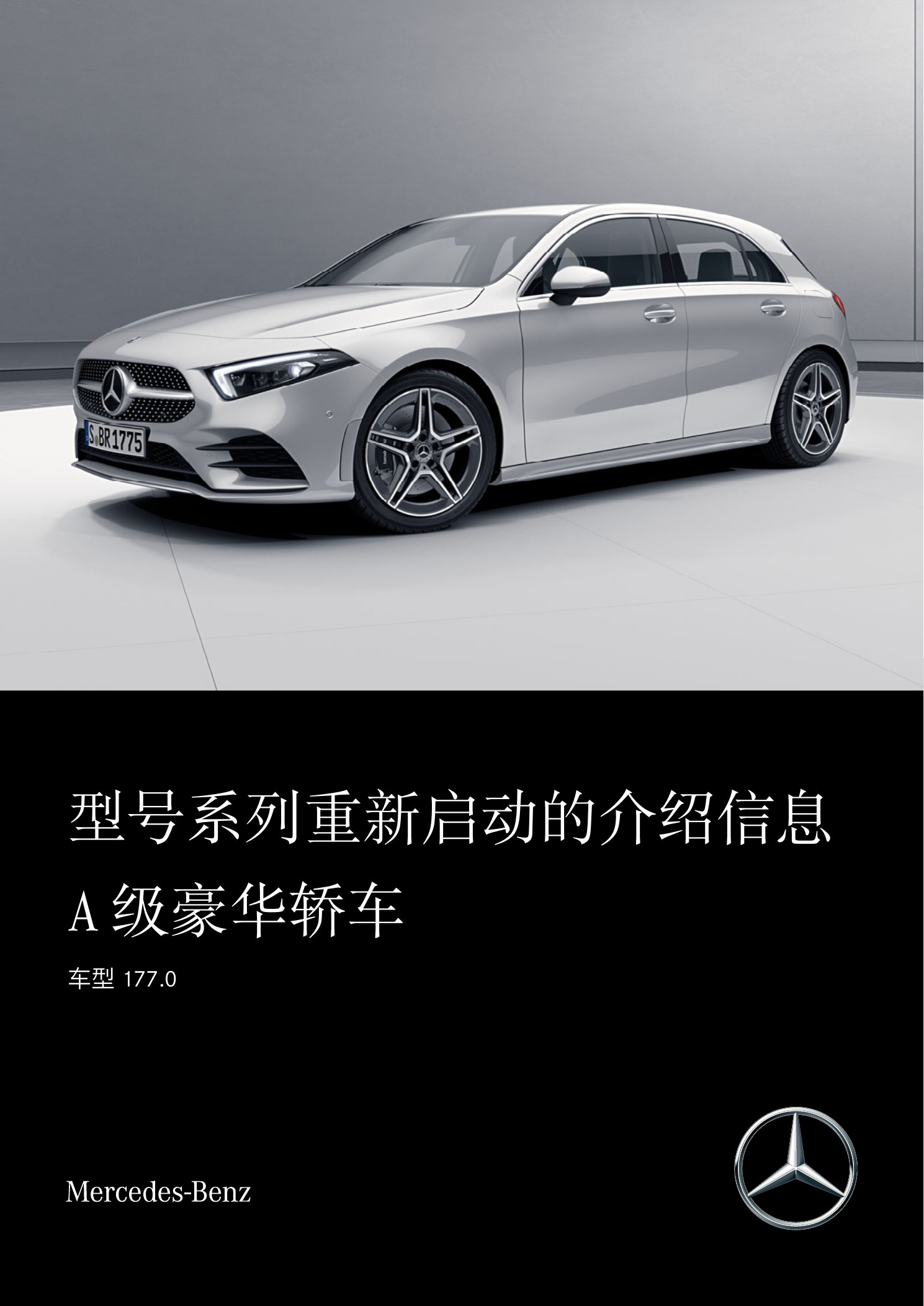

奔驰W177 A级上市技术资料：底盘、车载网络、MBUX与驾驶辅助

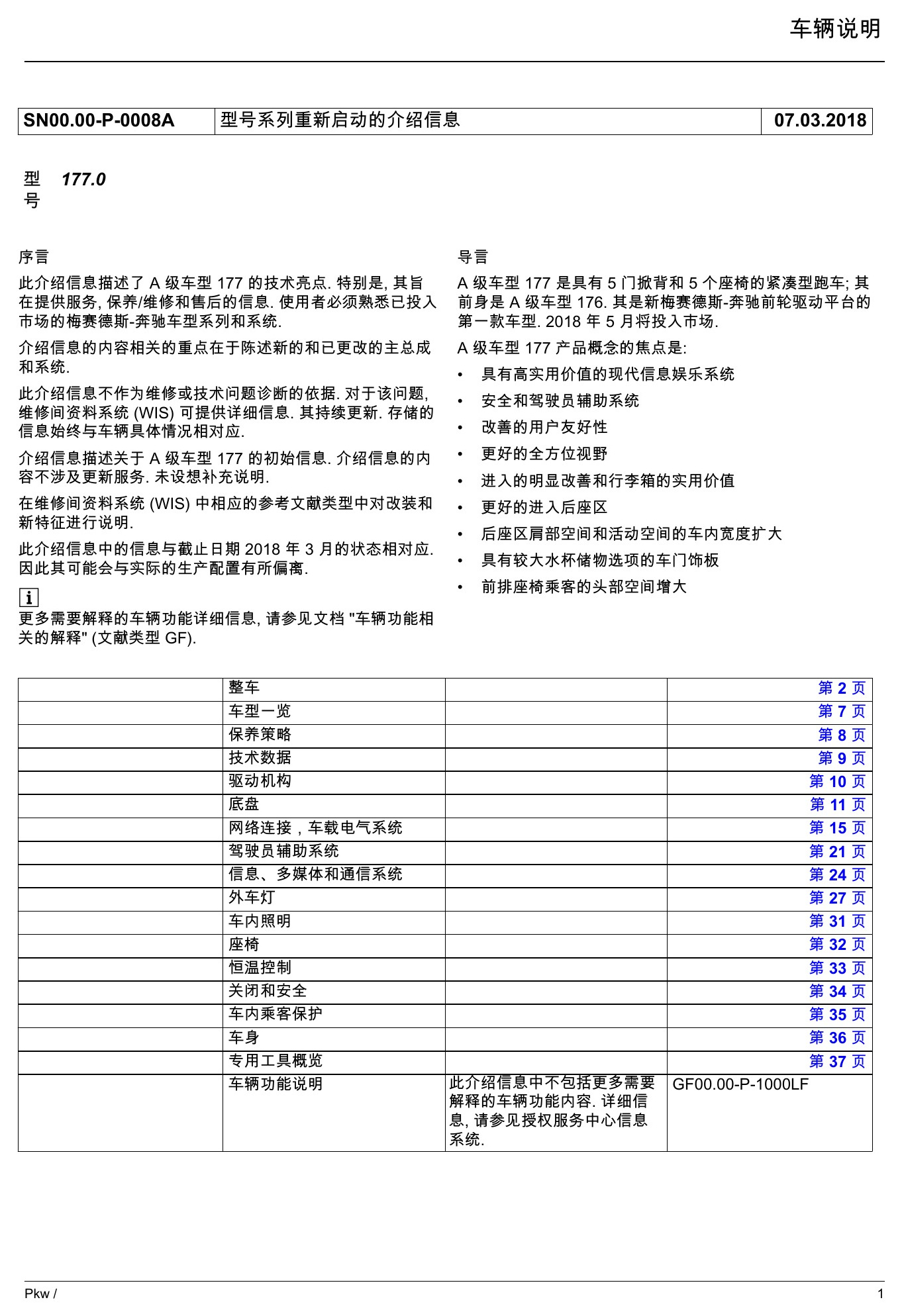

一、资料定位与使用边界

本资料面向服务、保养维修和售后人员，重点说明W177相对W176新增或更改的总成与系统。原文件明确指出它不是维修和故障诊断依据，因此本文保留41页原资料供理解结构，实际作业仍需查阅对应车辆WIS和XENTRY。

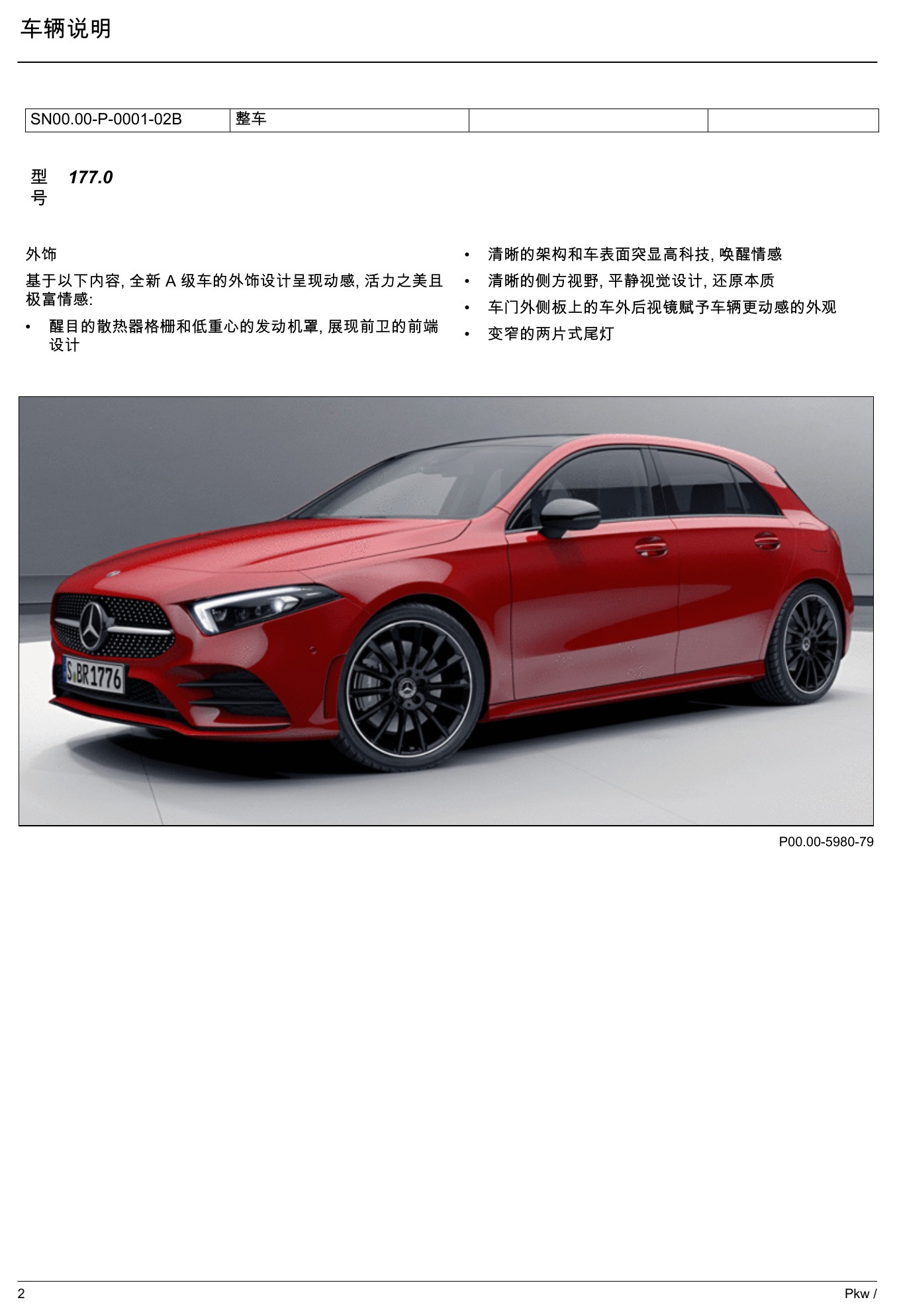

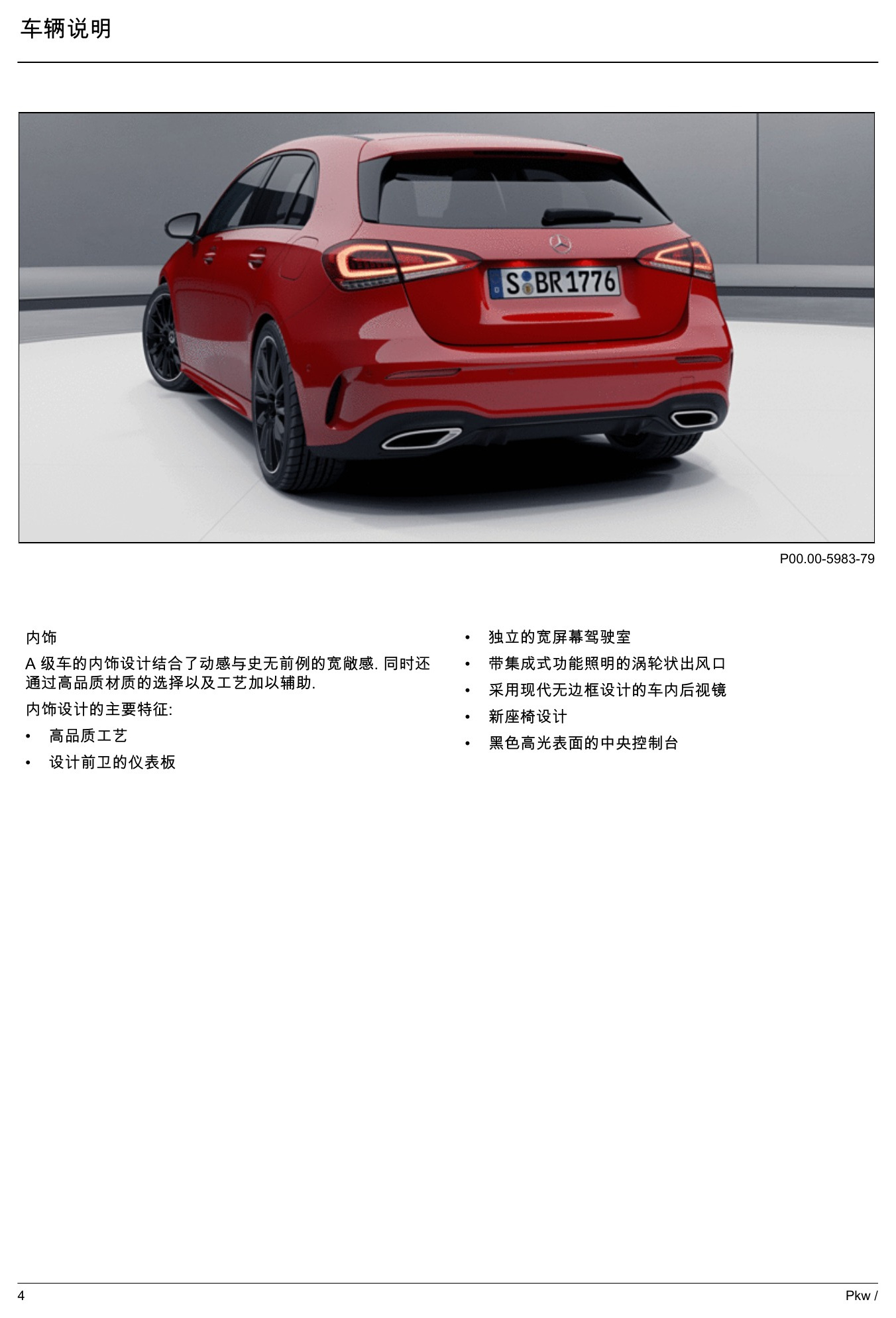

二、外饰、内饰与车型概览

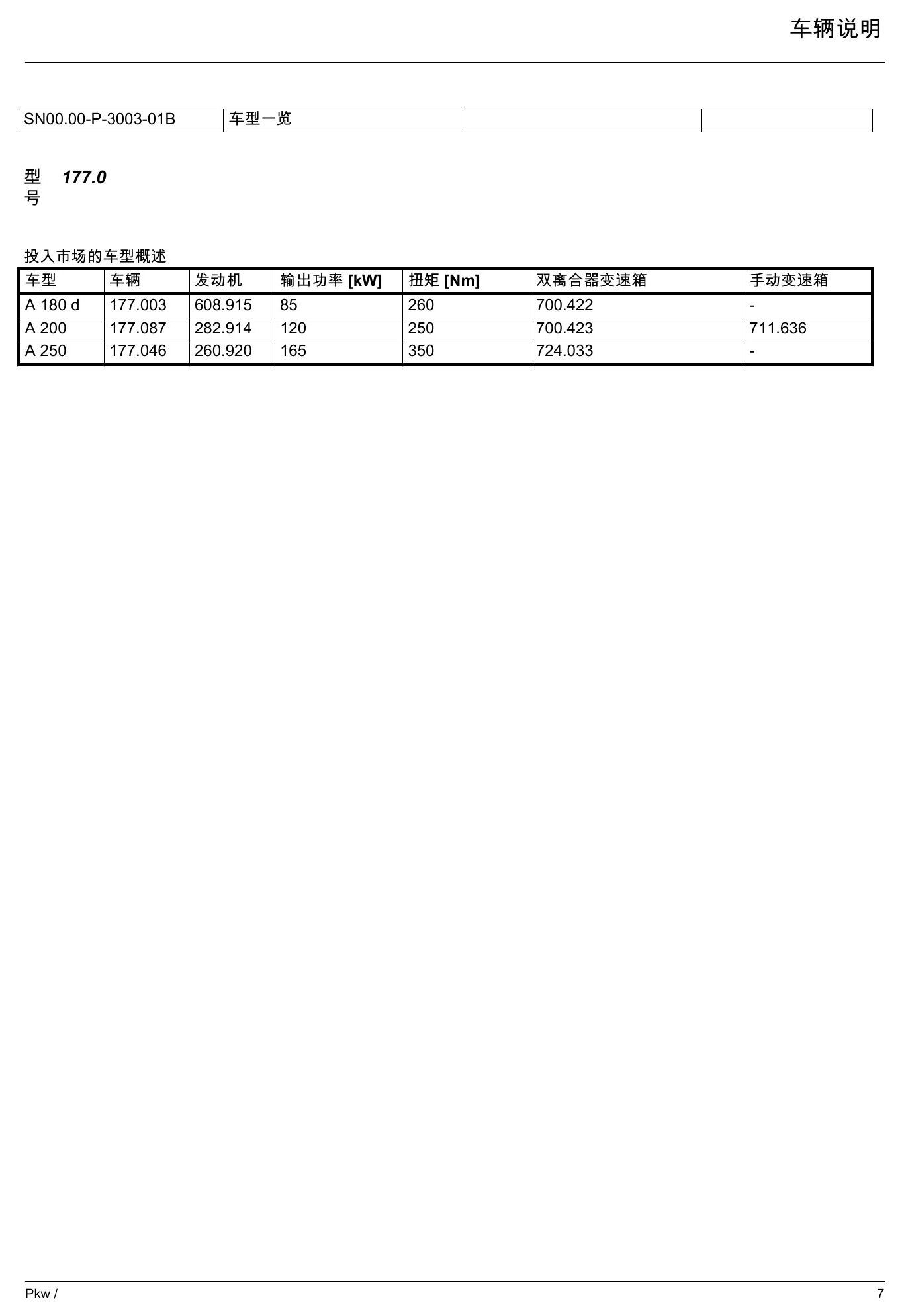

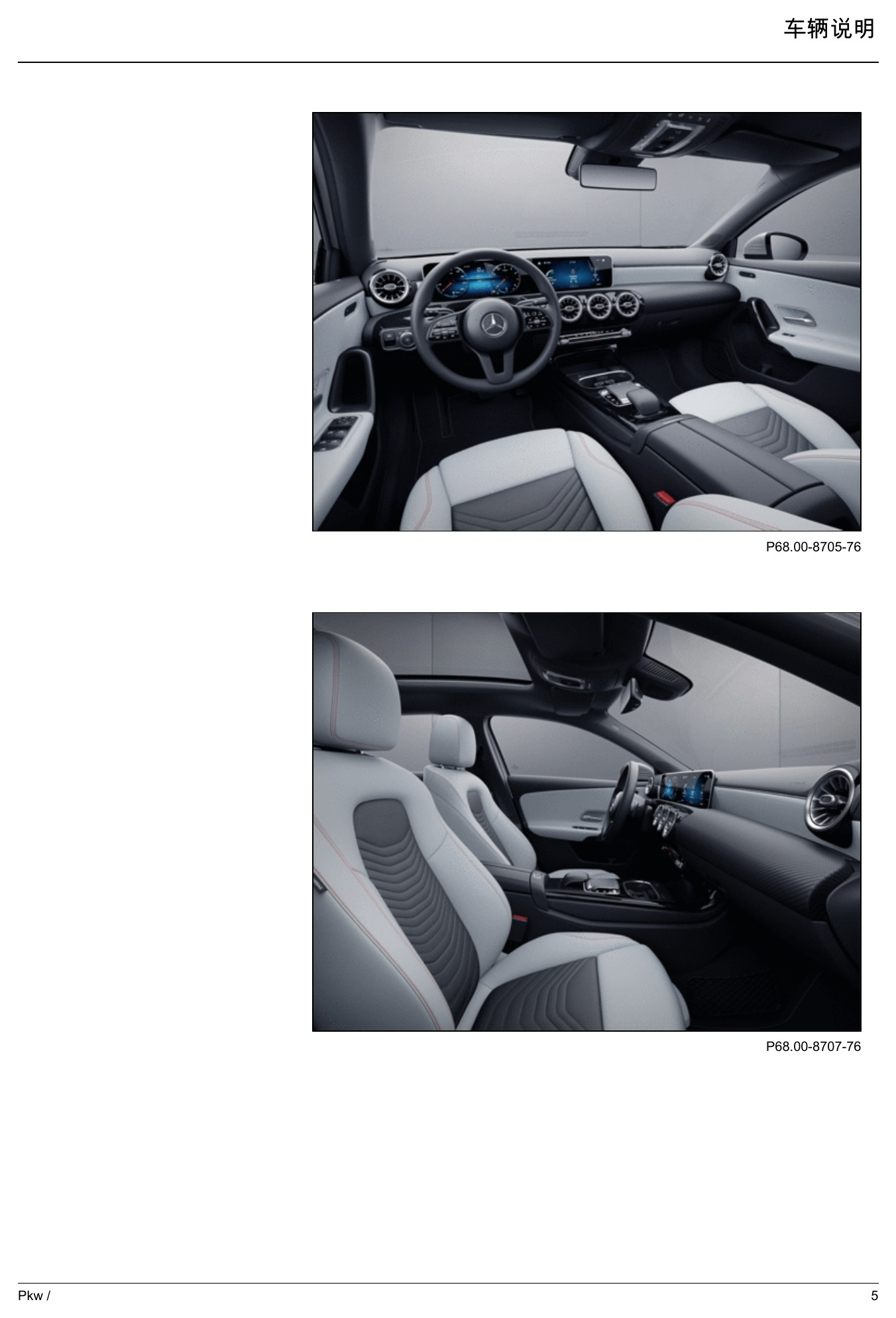

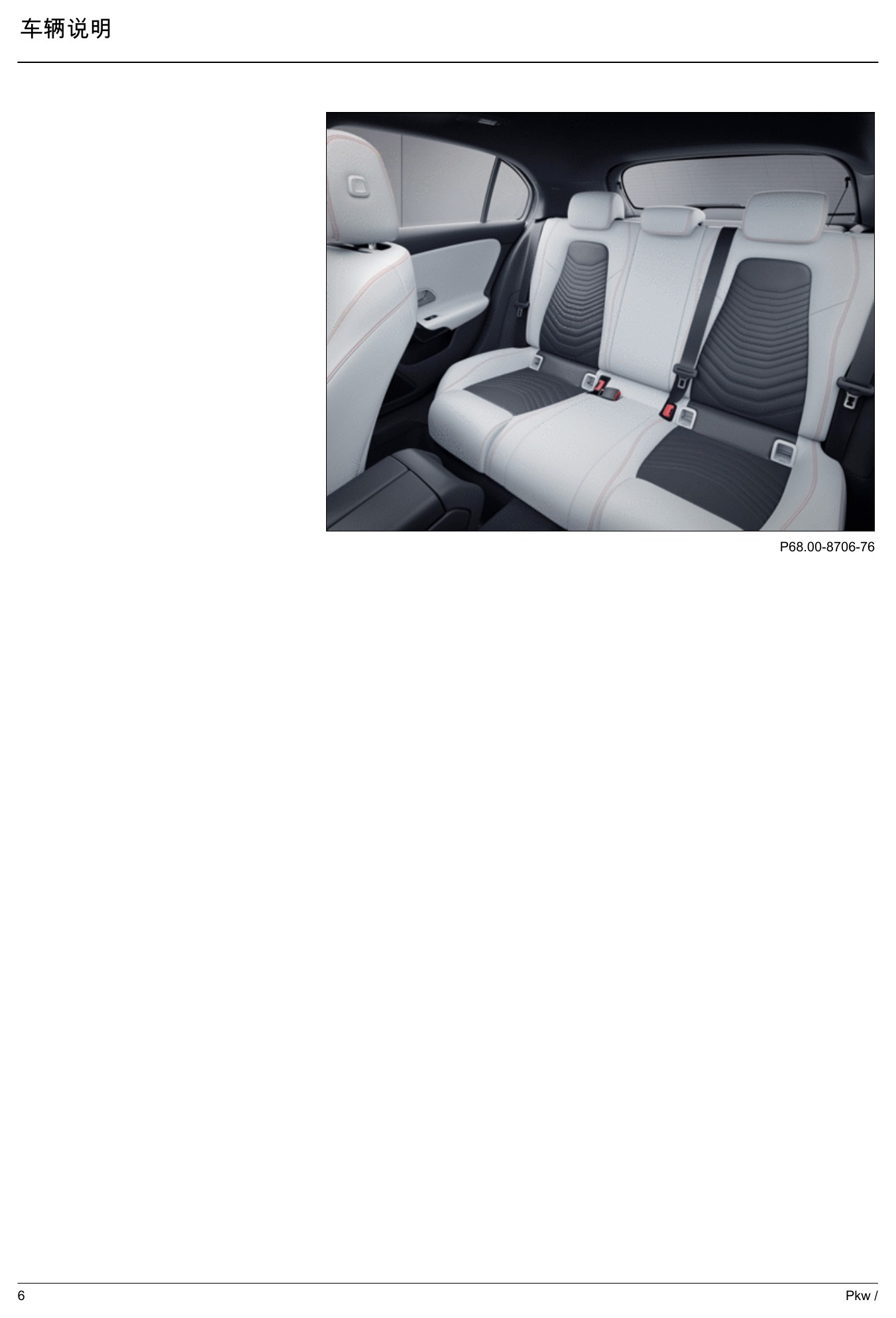

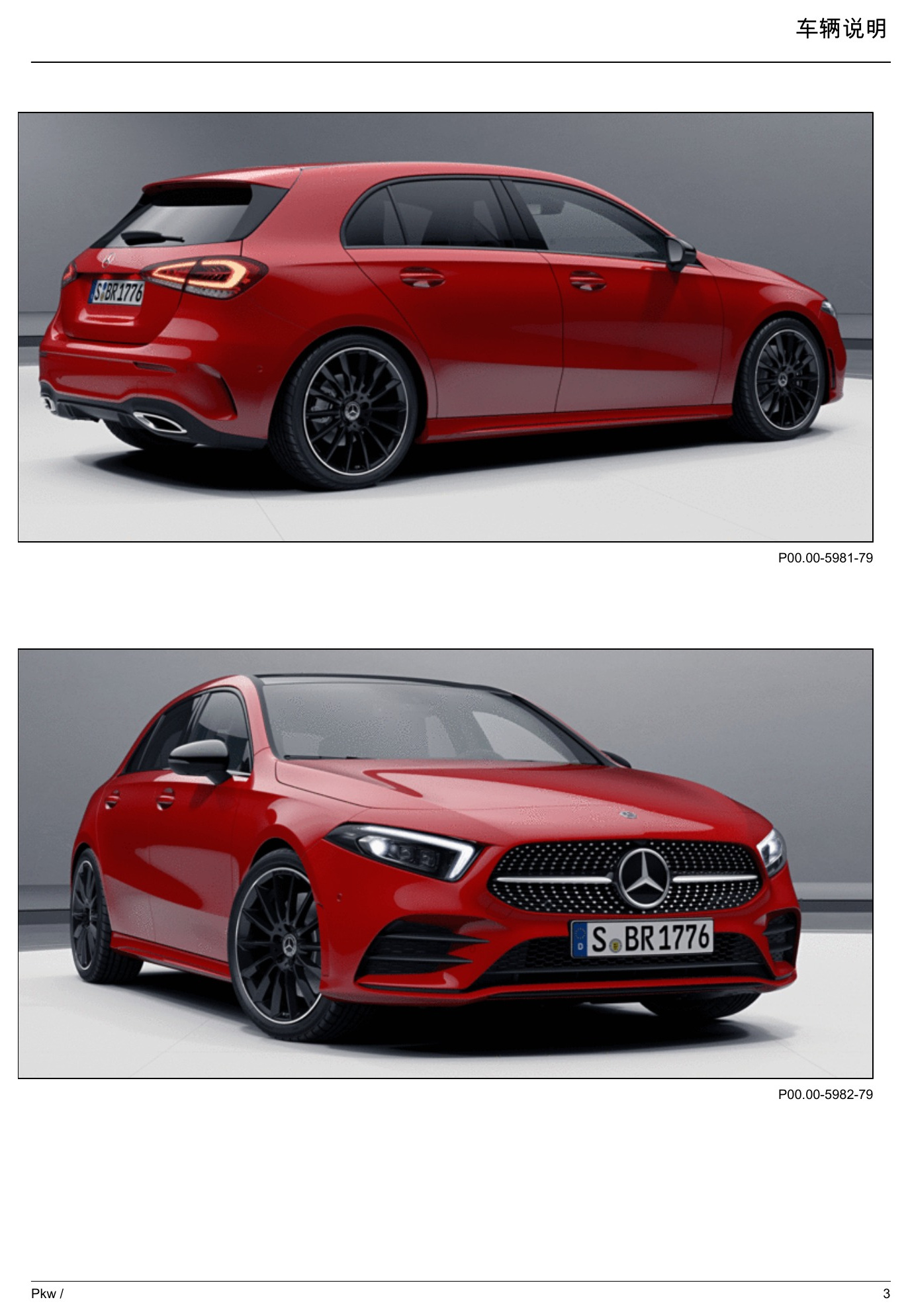

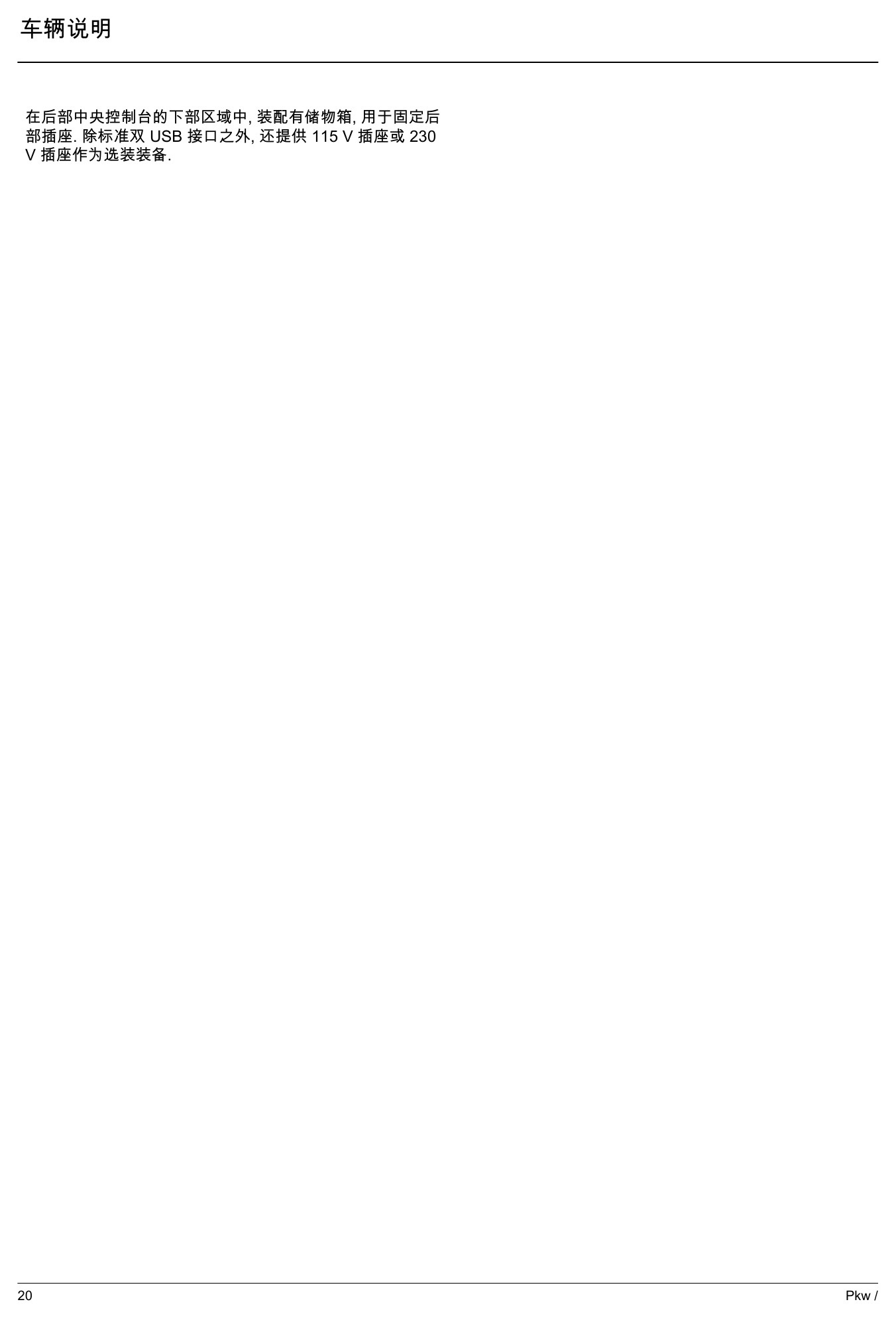

W177是新前轮驱动平台的首款车型。资料展示前后外观、宽屏驾驶舱、涡轮状出风口、座椅和中央控制台，并列出上市初期A 180 d、A 200和A 250的发动机与变速箱组合。

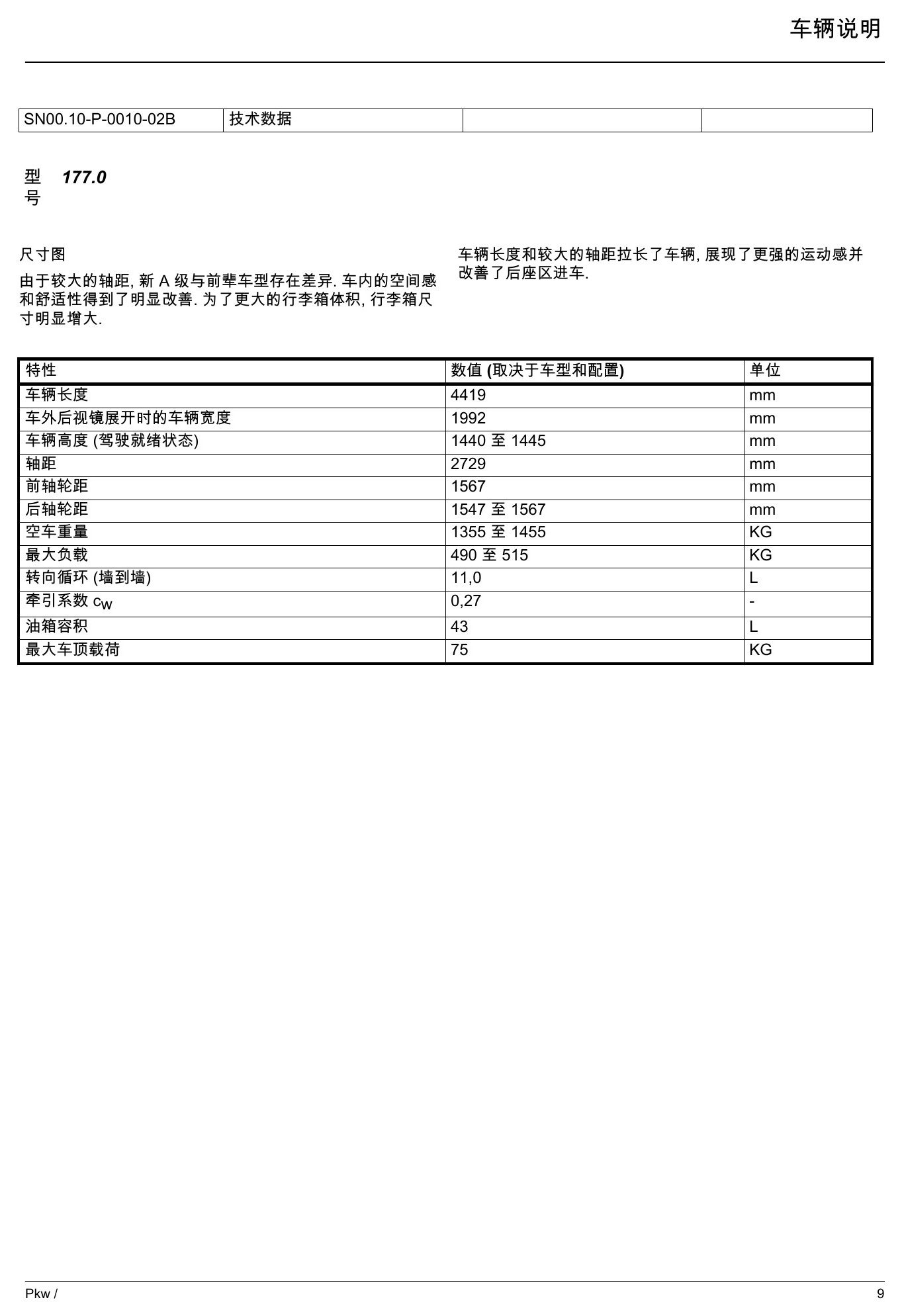

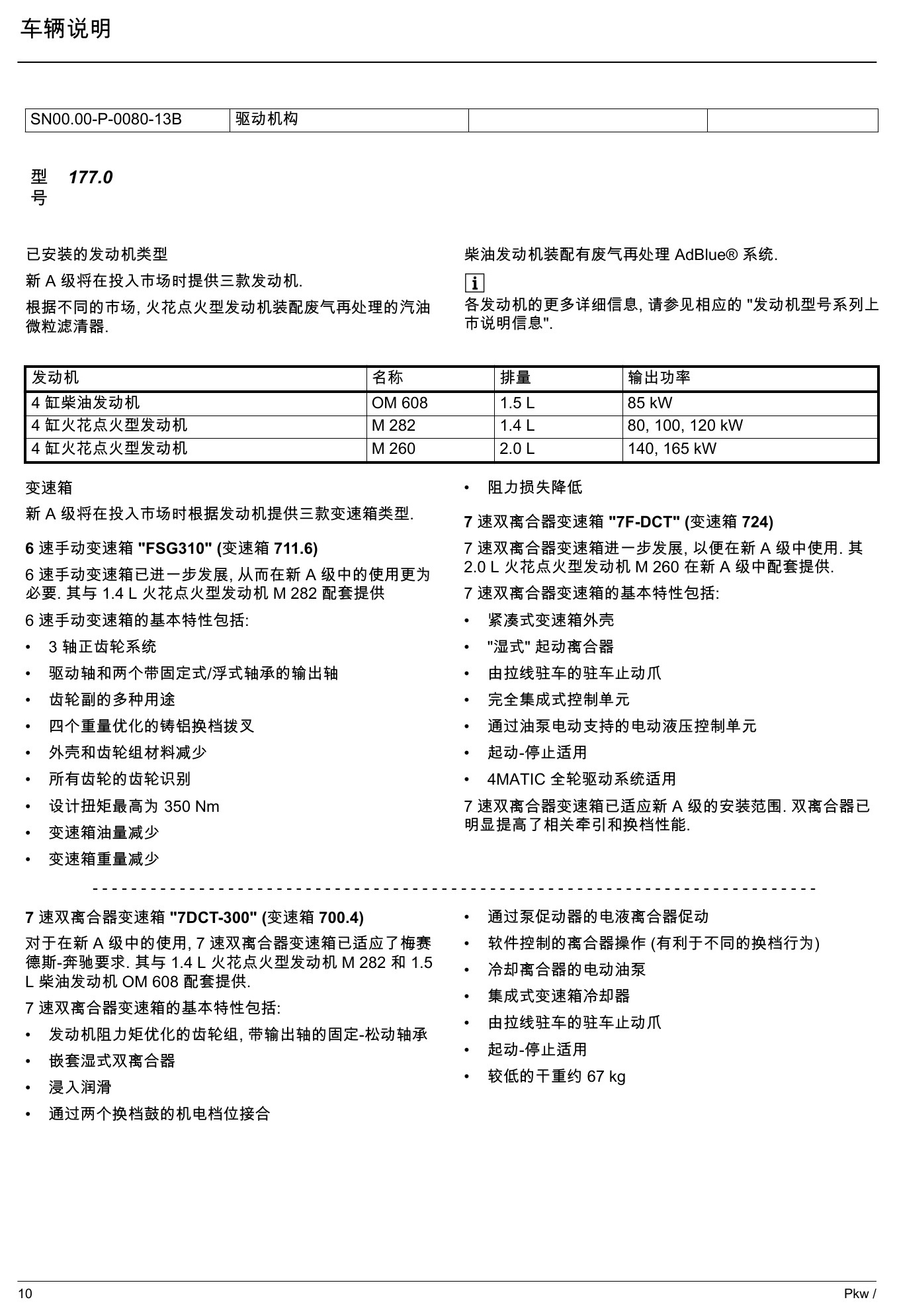

三、保养策略、技术数据与驱动机构

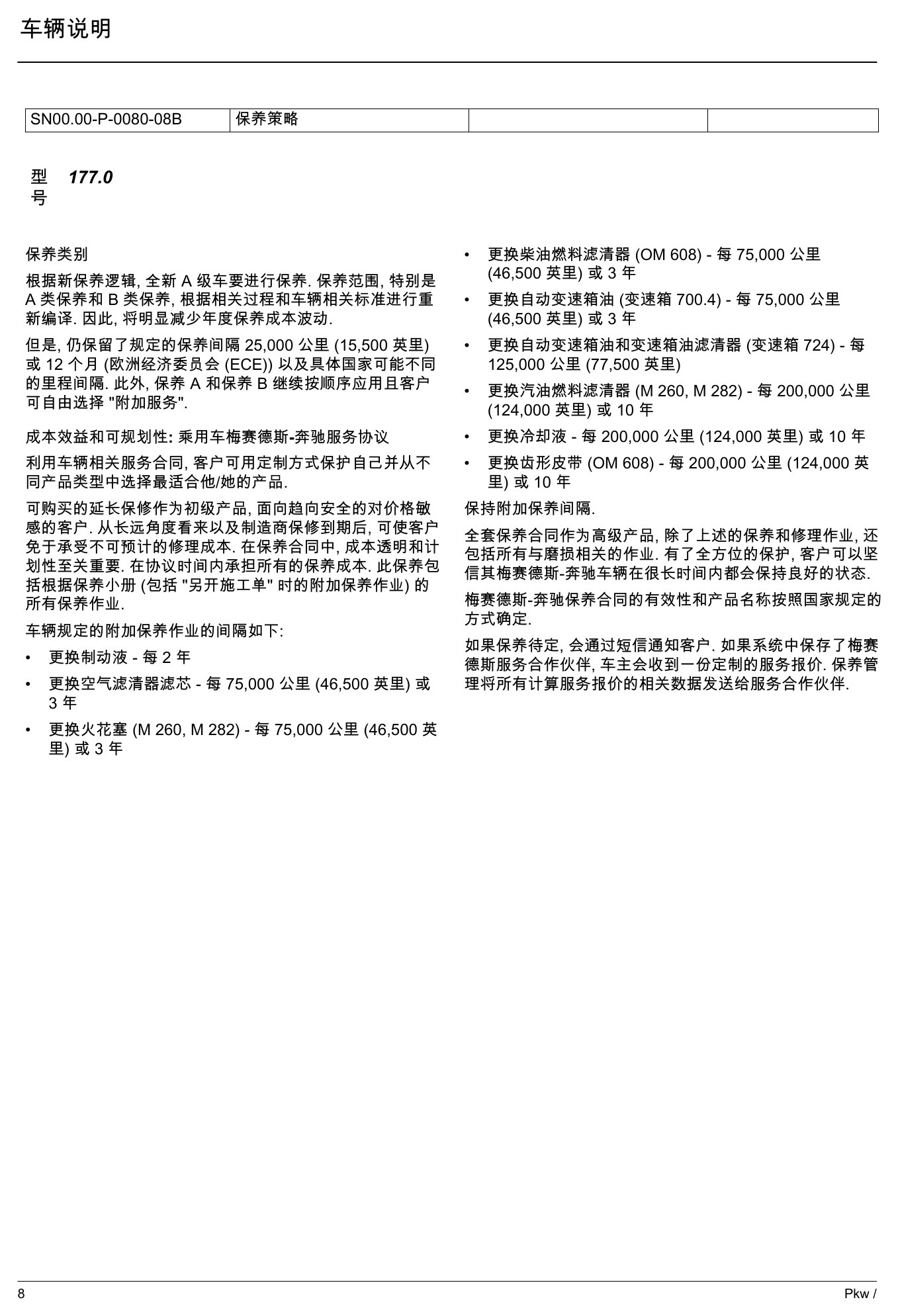

保养章节给出ASSYST PLUS相关安排；技术数据列出车身尺寸、质量和容量；驱动机构部分说明M608、M282及M260发动机与手动或双离合器变速箱的匹配。不同市场与生产日期可能不同。

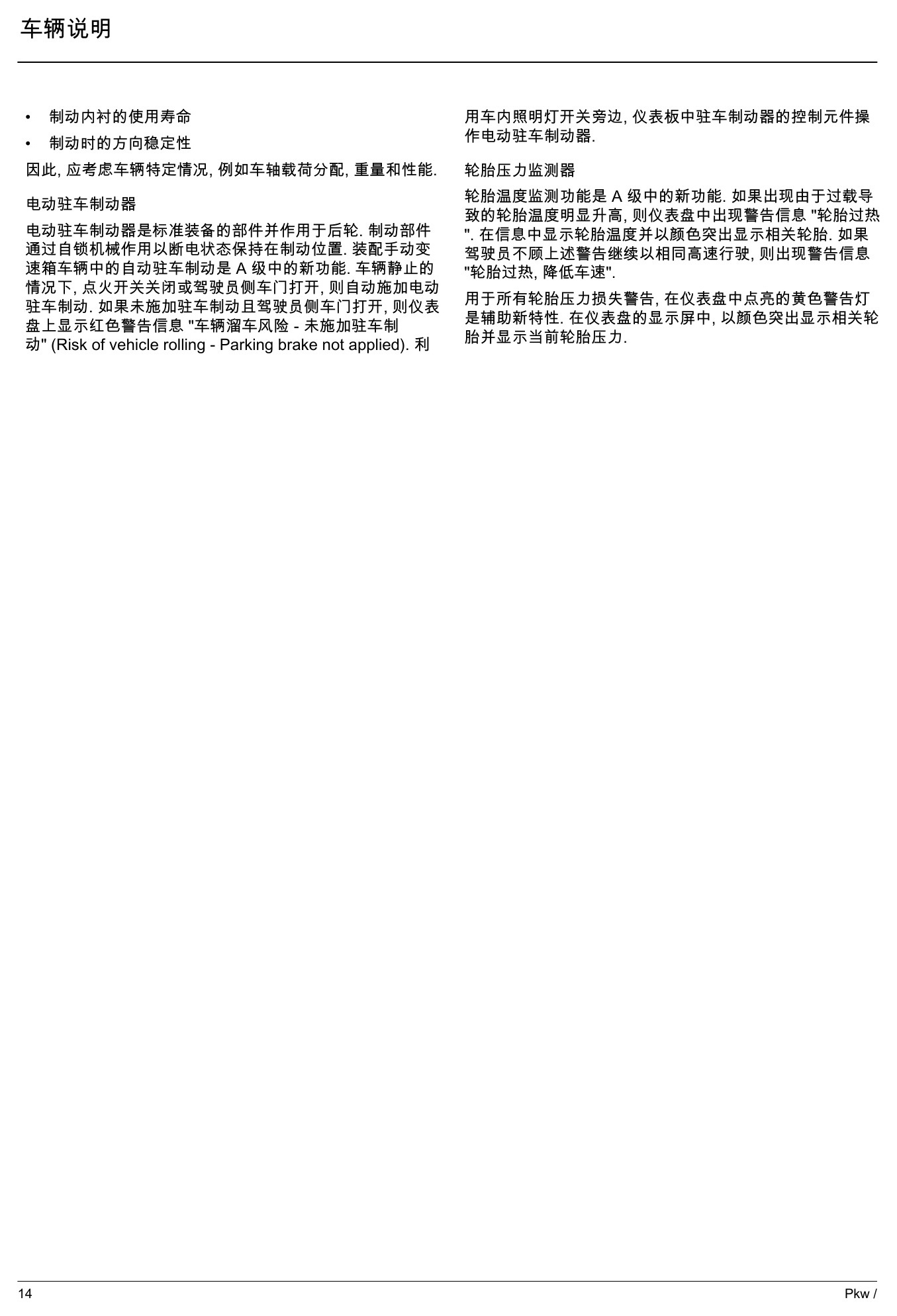

四、底盘、转向、制动与轮胎监测

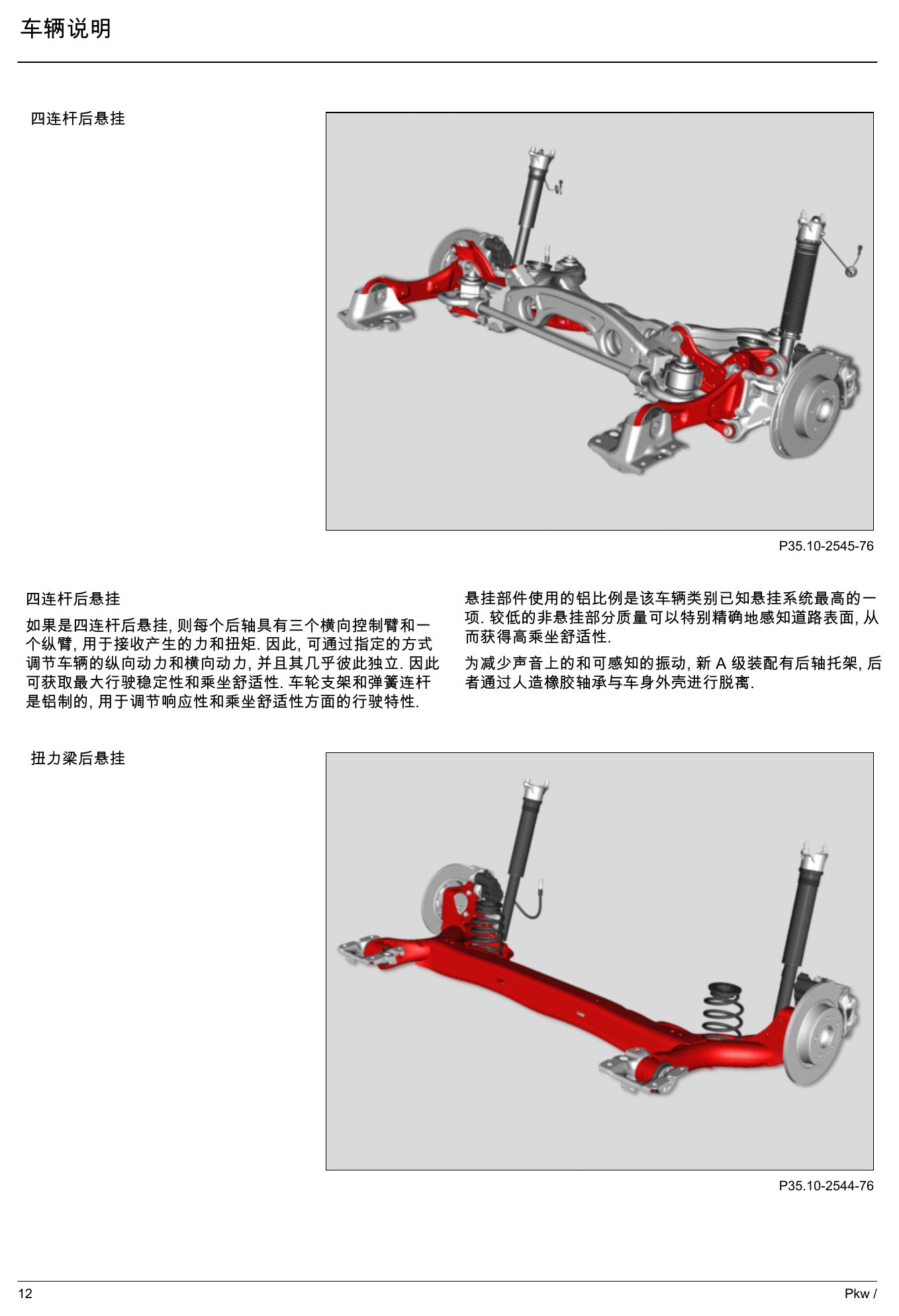

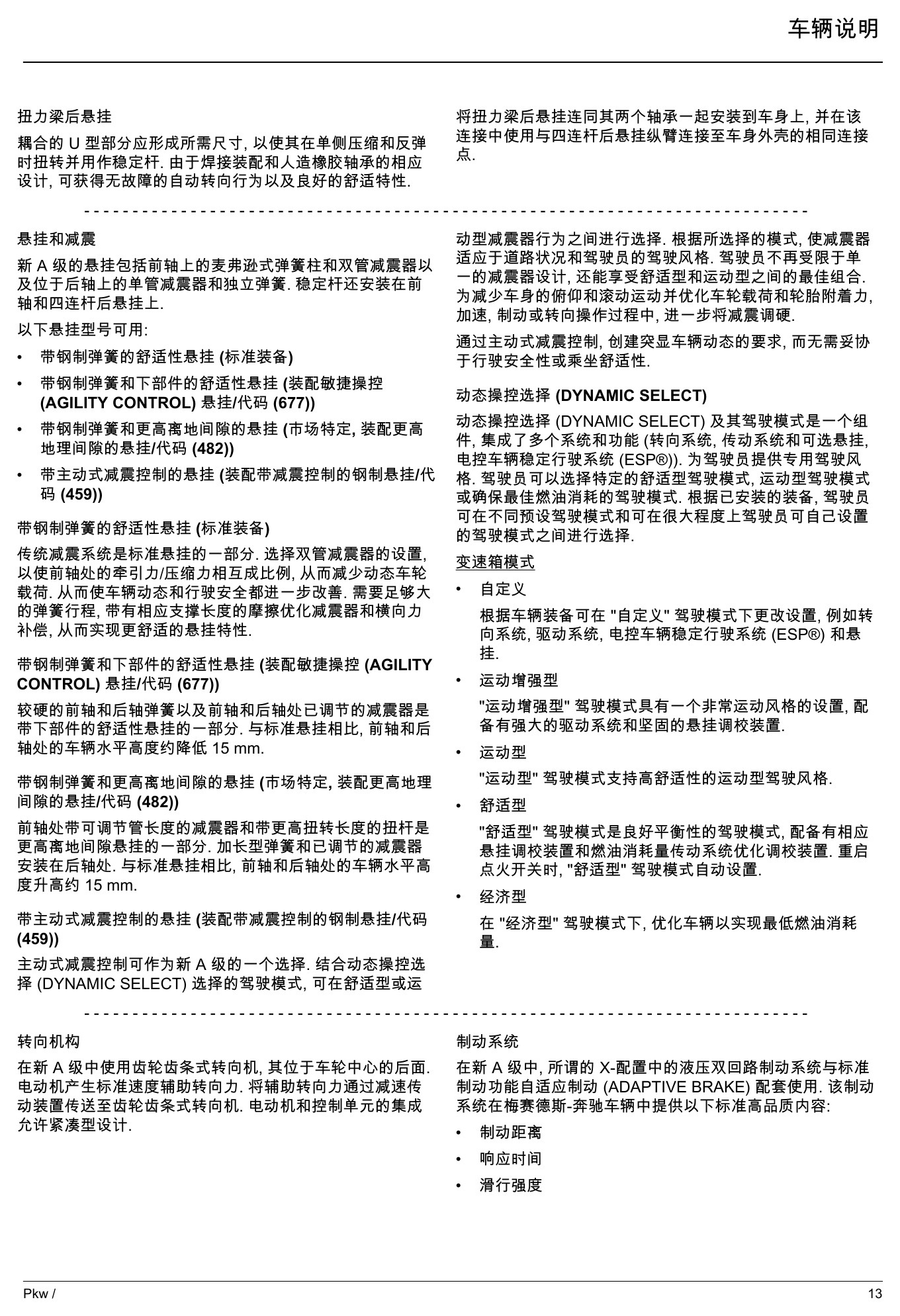

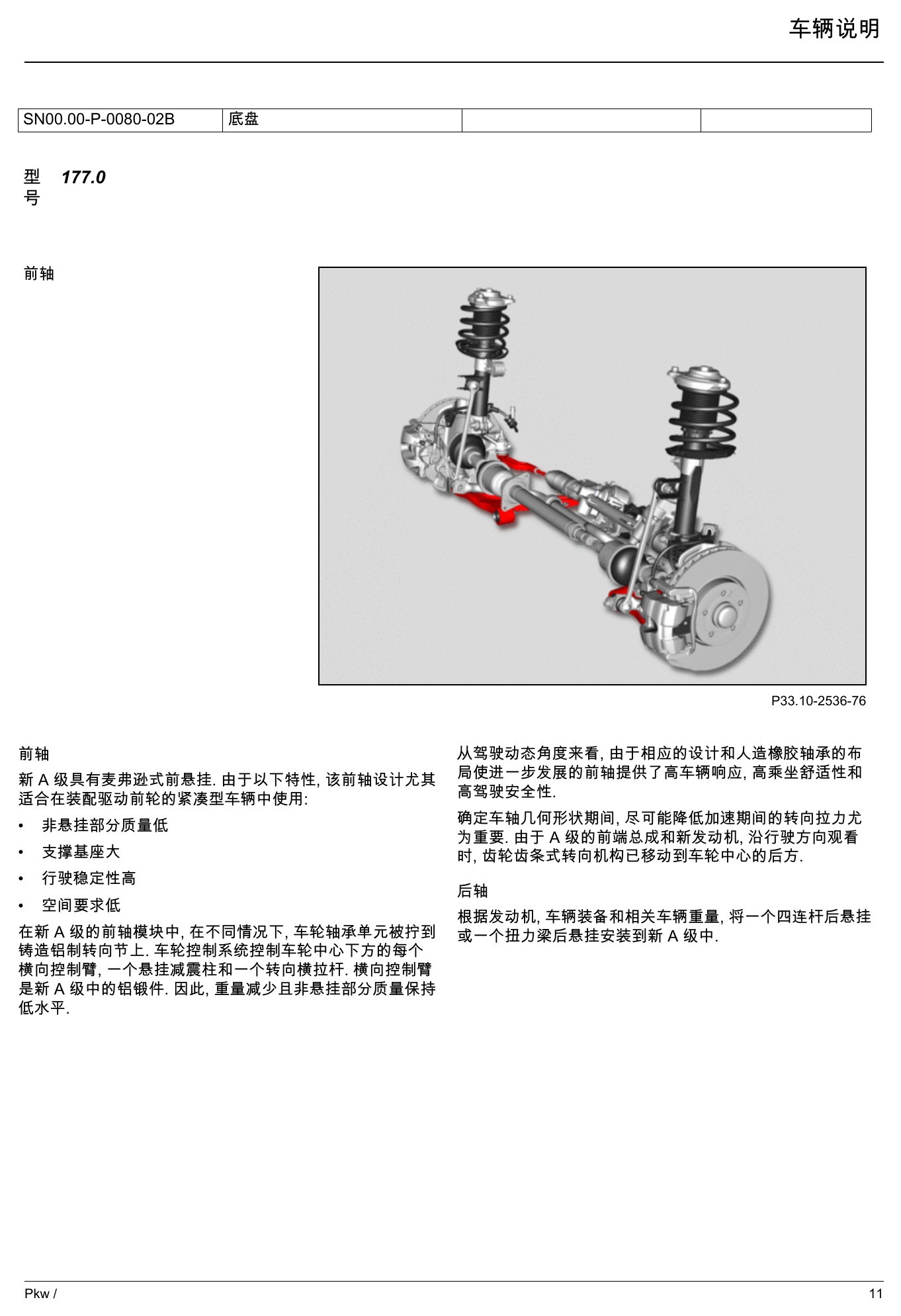

底盘章节覆盖麦弗逊前桥、复合连杆或四连杆后桥、悬挂版本、转向、制动和电动驻车制动。资料还介绍轮胎温度监测及胎压损失警告在仪表中的显示逻辑。

五、车载网络与电气系统

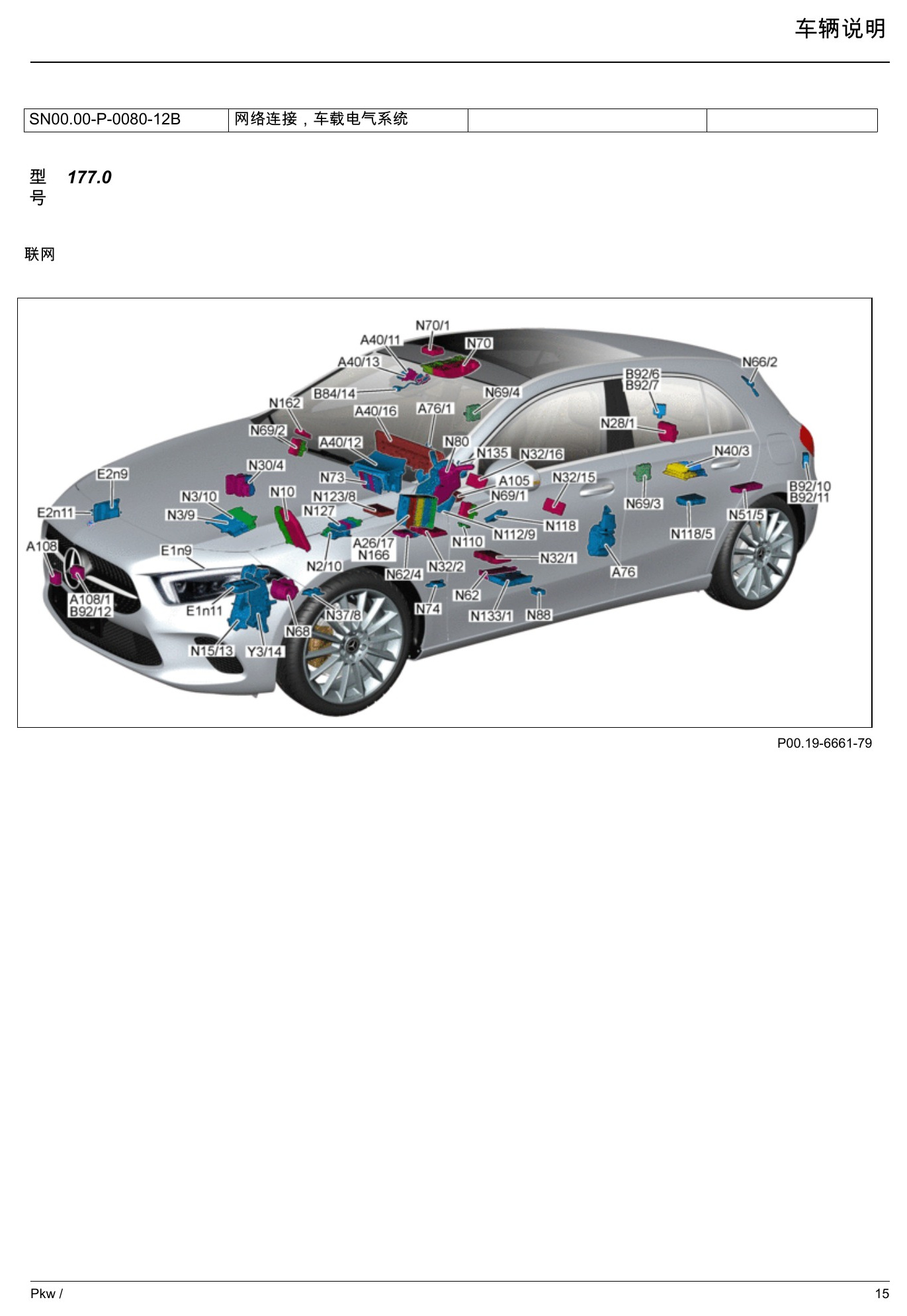

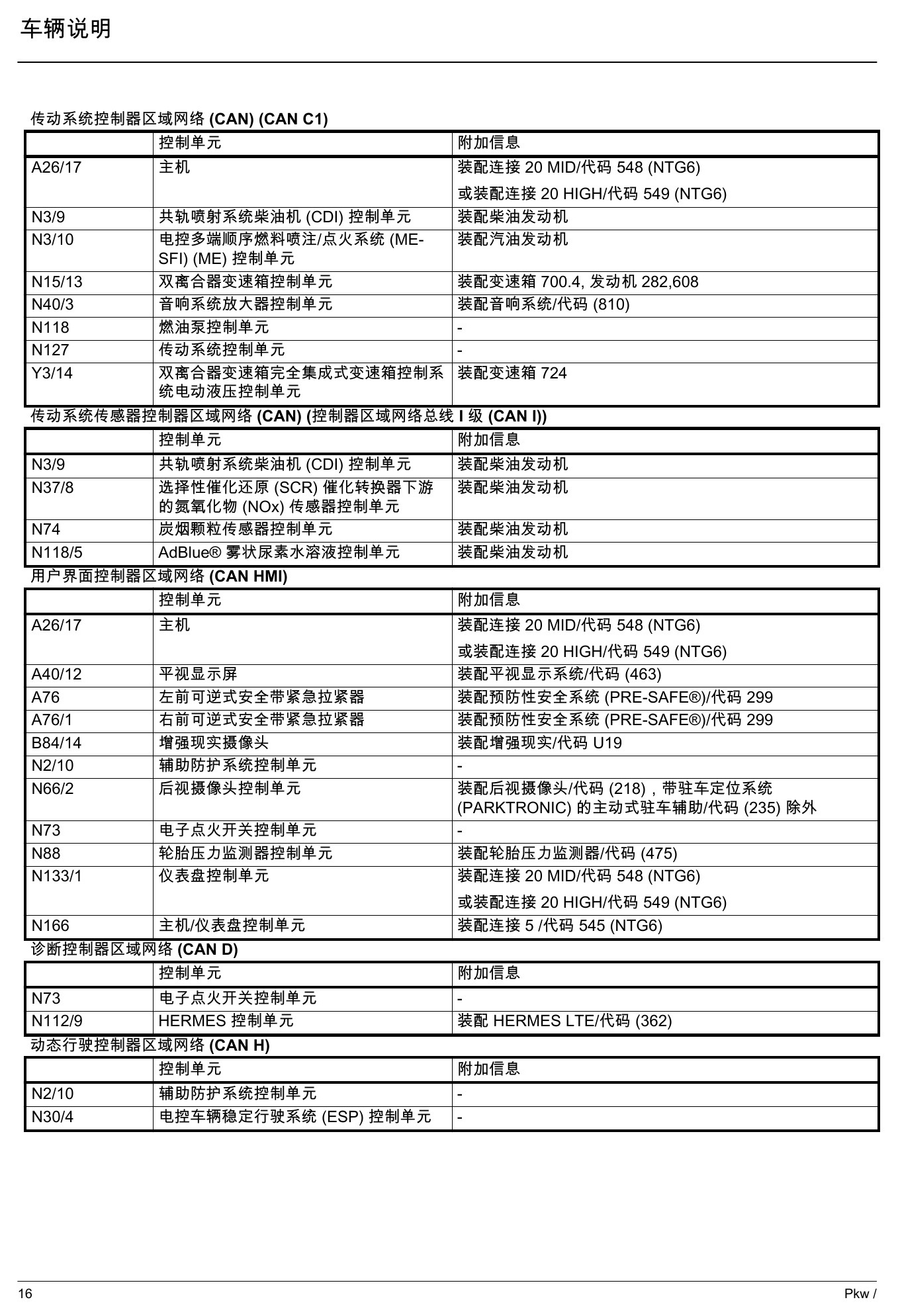

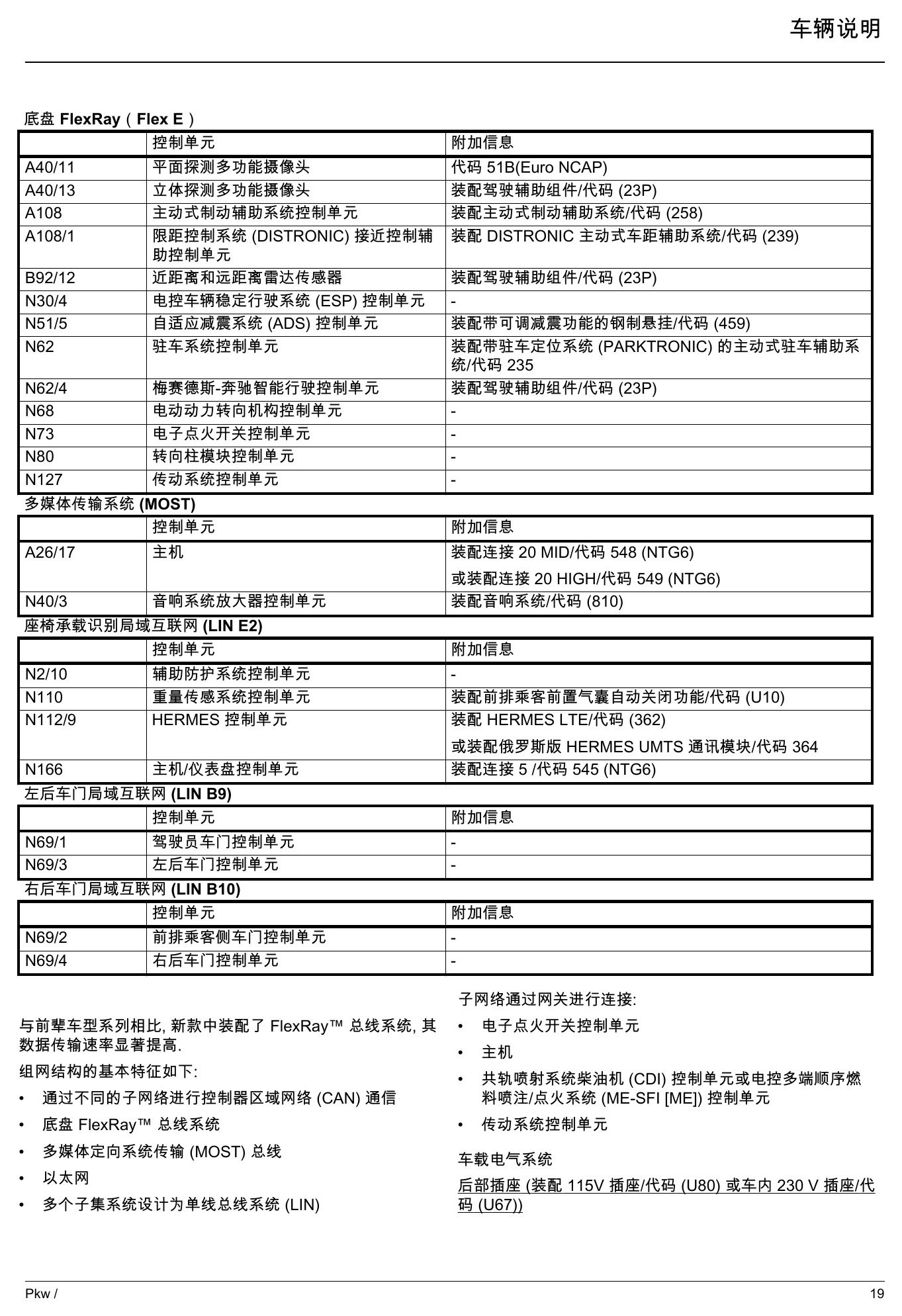

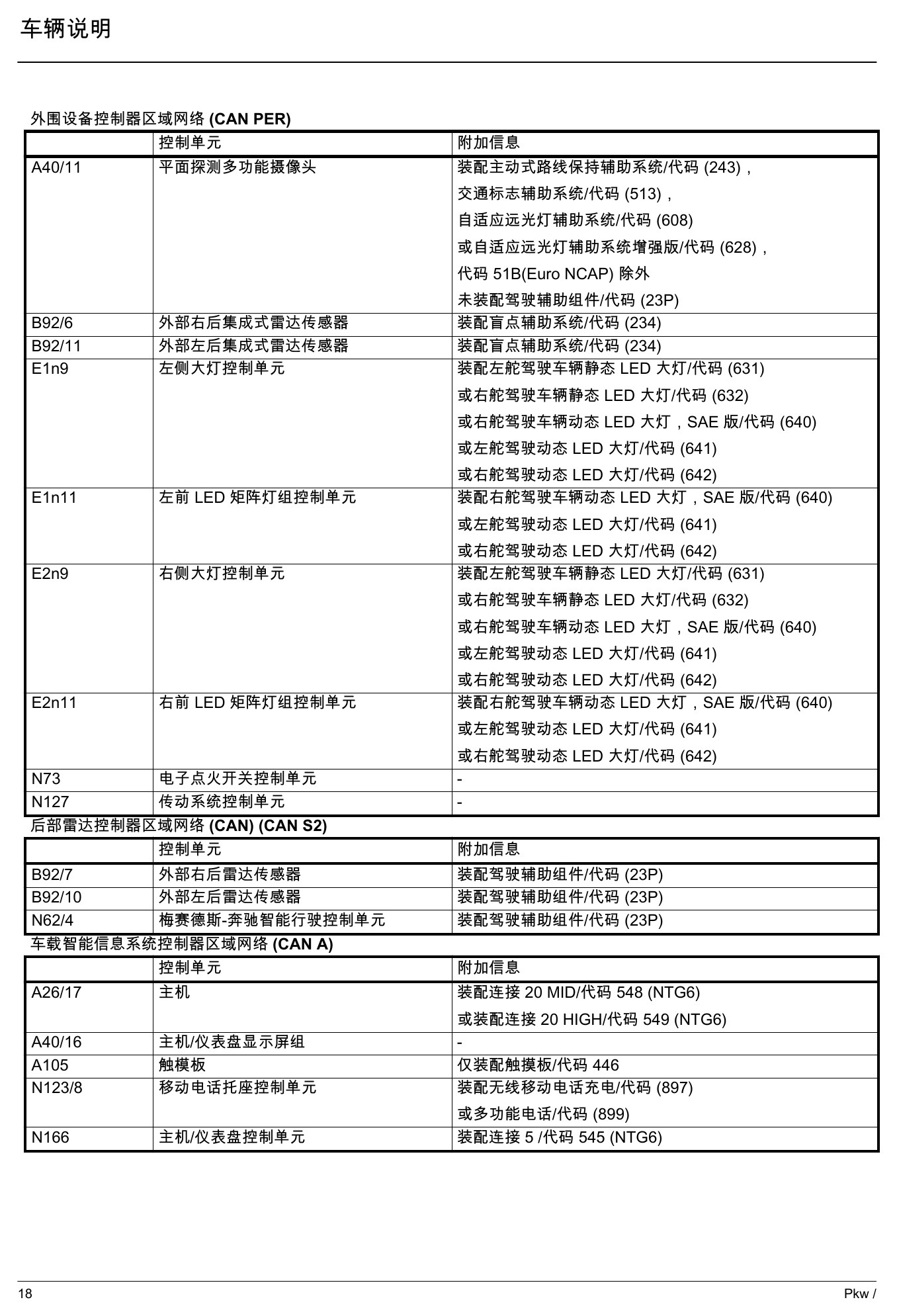

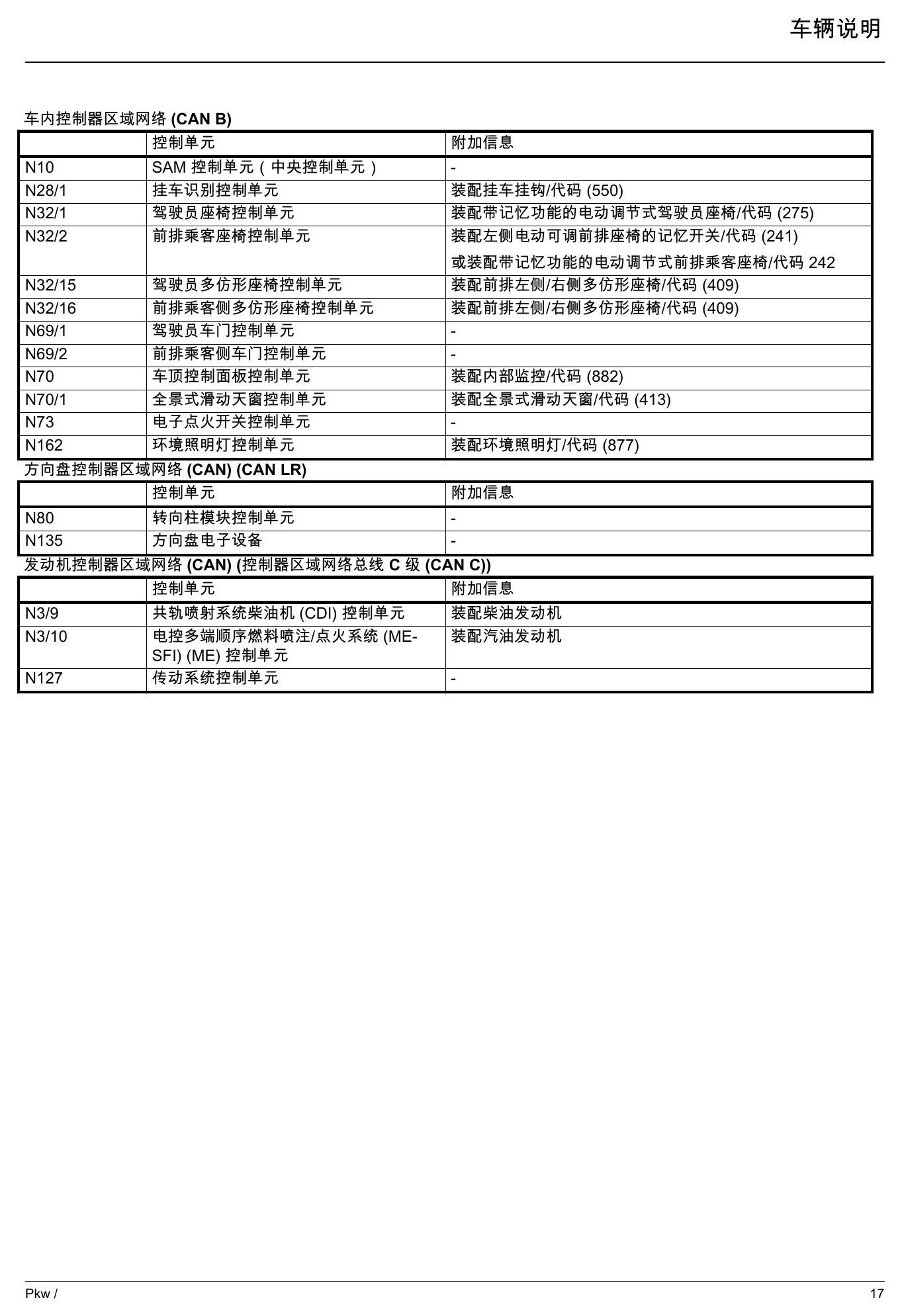

W177采用按功能域划分的网络结构，资料给出CAN、以太网和LIN等连接关系、控制单元位置以及12V供电。诊断网络故障时应先核对车辆配置和拓扑，再检查供电、搭铁和总线状态。

六、驾驶员辅助系统

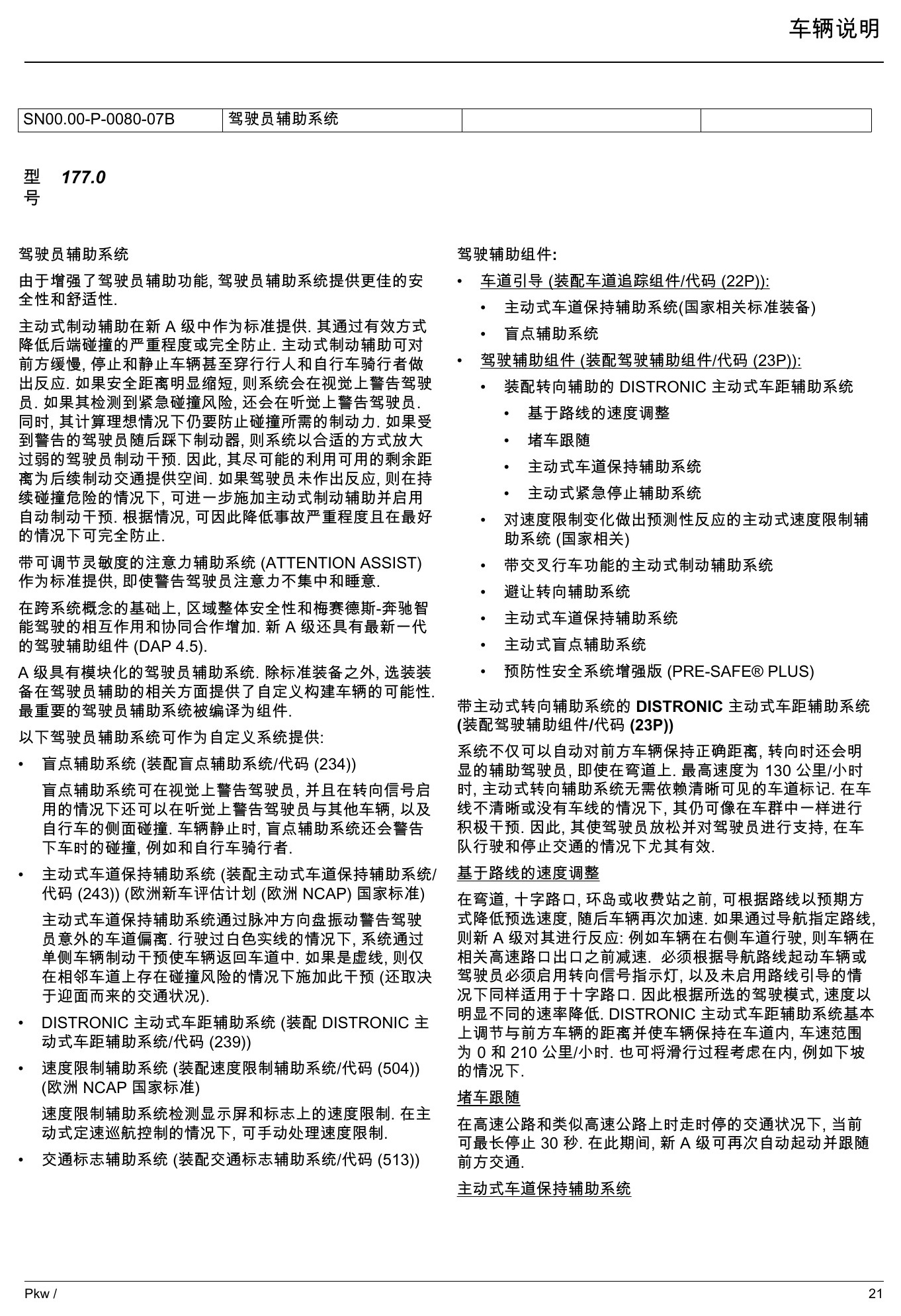

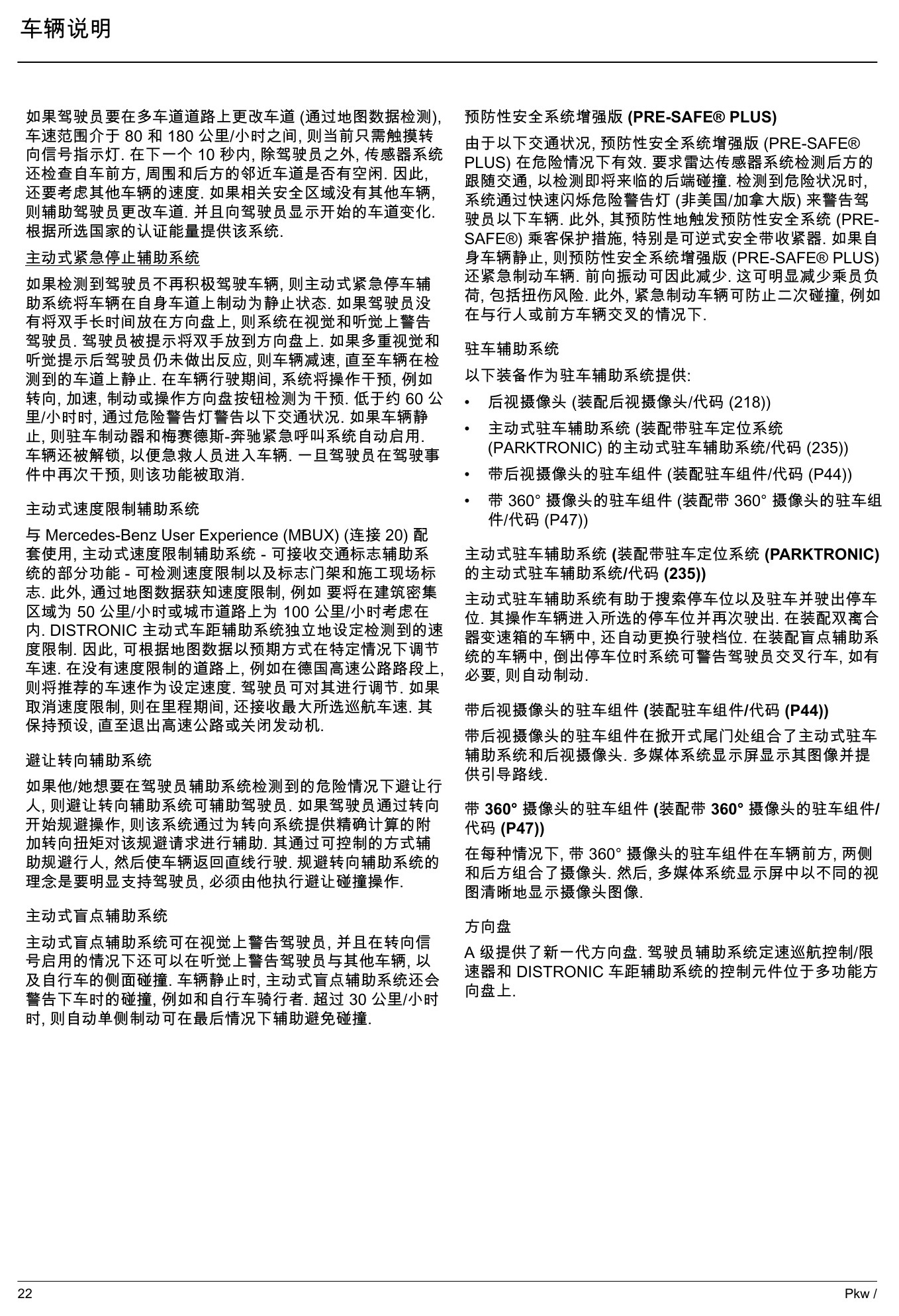

驾驶辅助章节介绍摄像头、雷达和相关控制单元，涵盖主动制动、车道、盲点、DISTRONIC、驻车及360度摄像头等功能。每项功能的实际组成取决于选装代码。

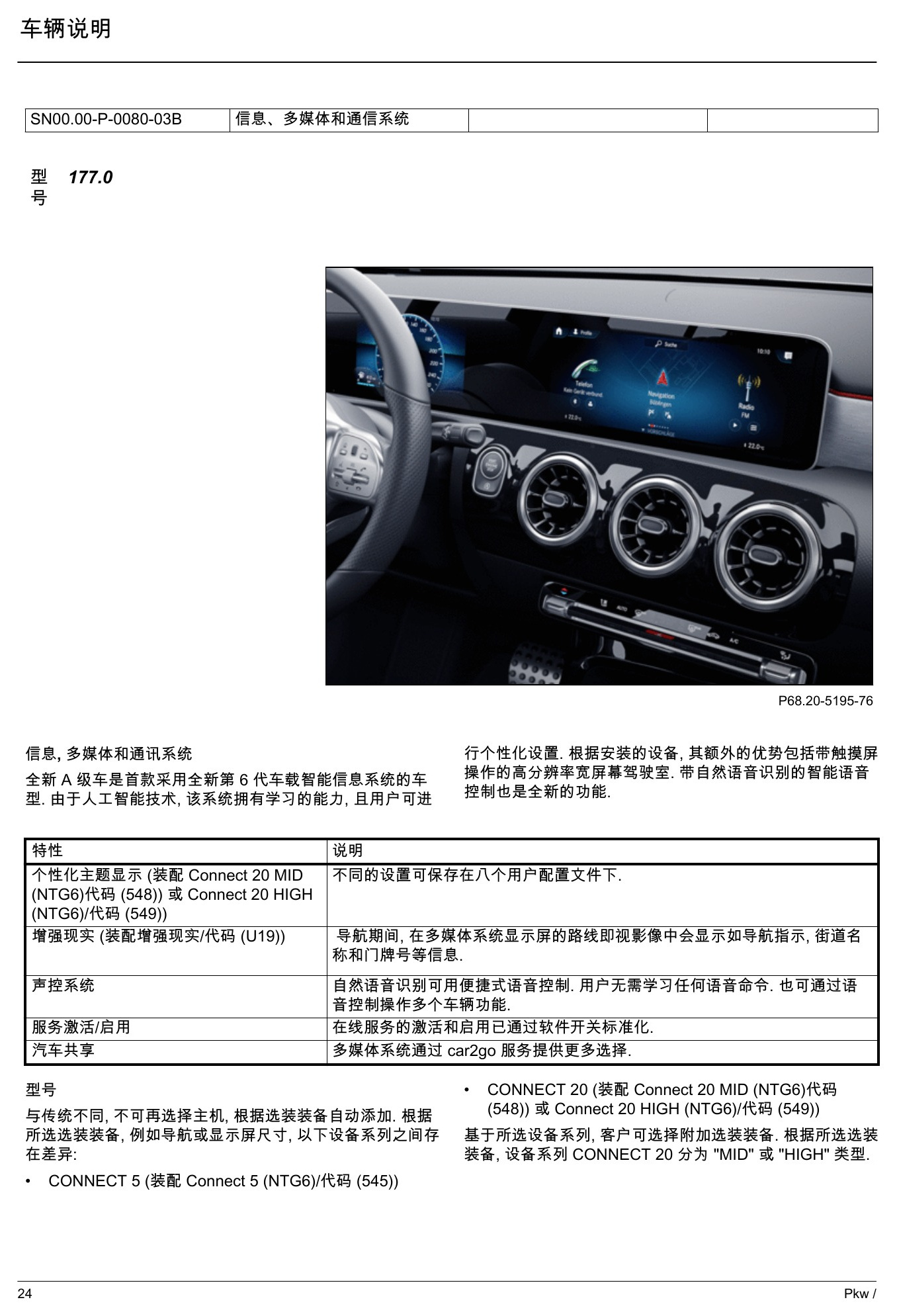

七、MBUX、多媒体与通信

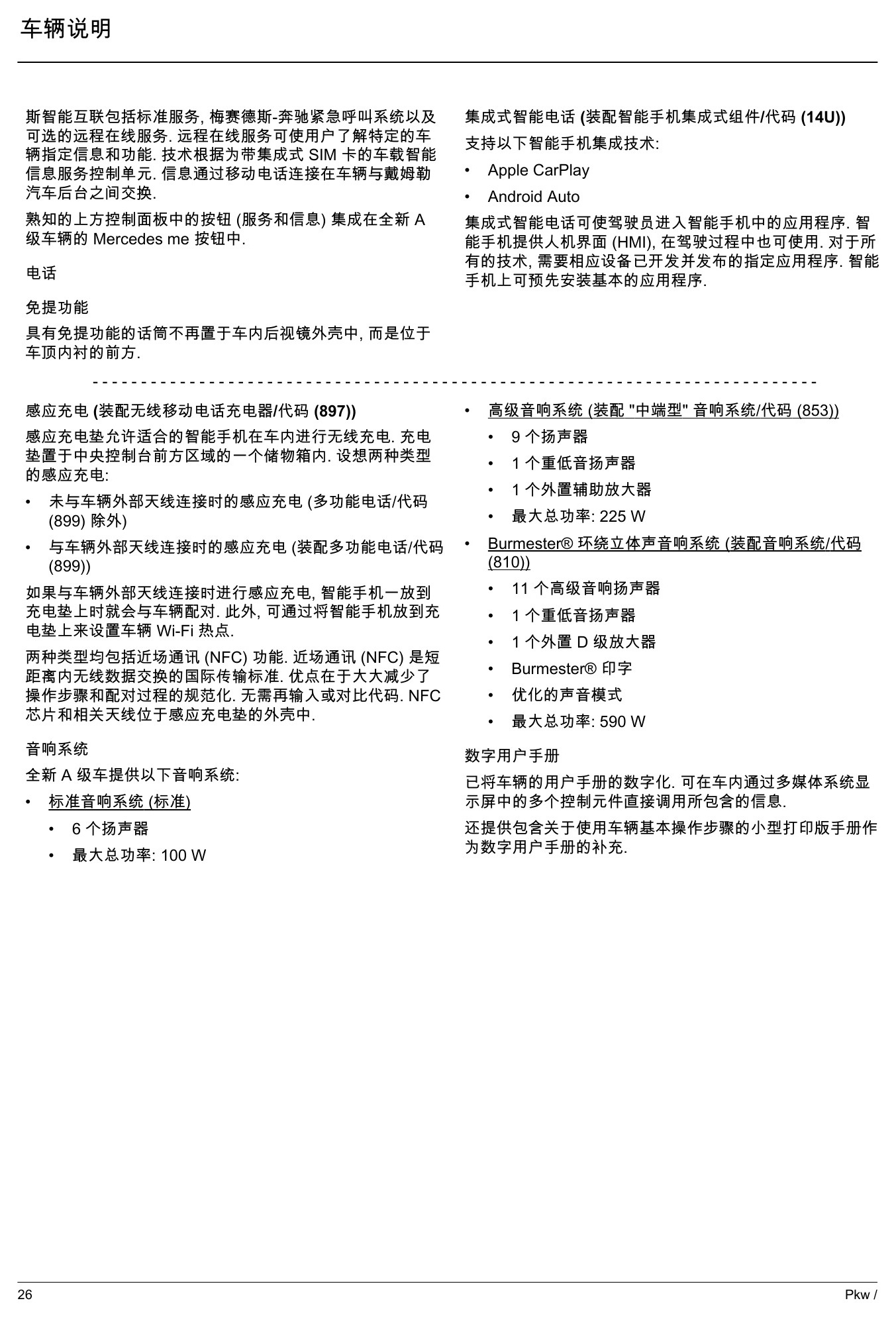

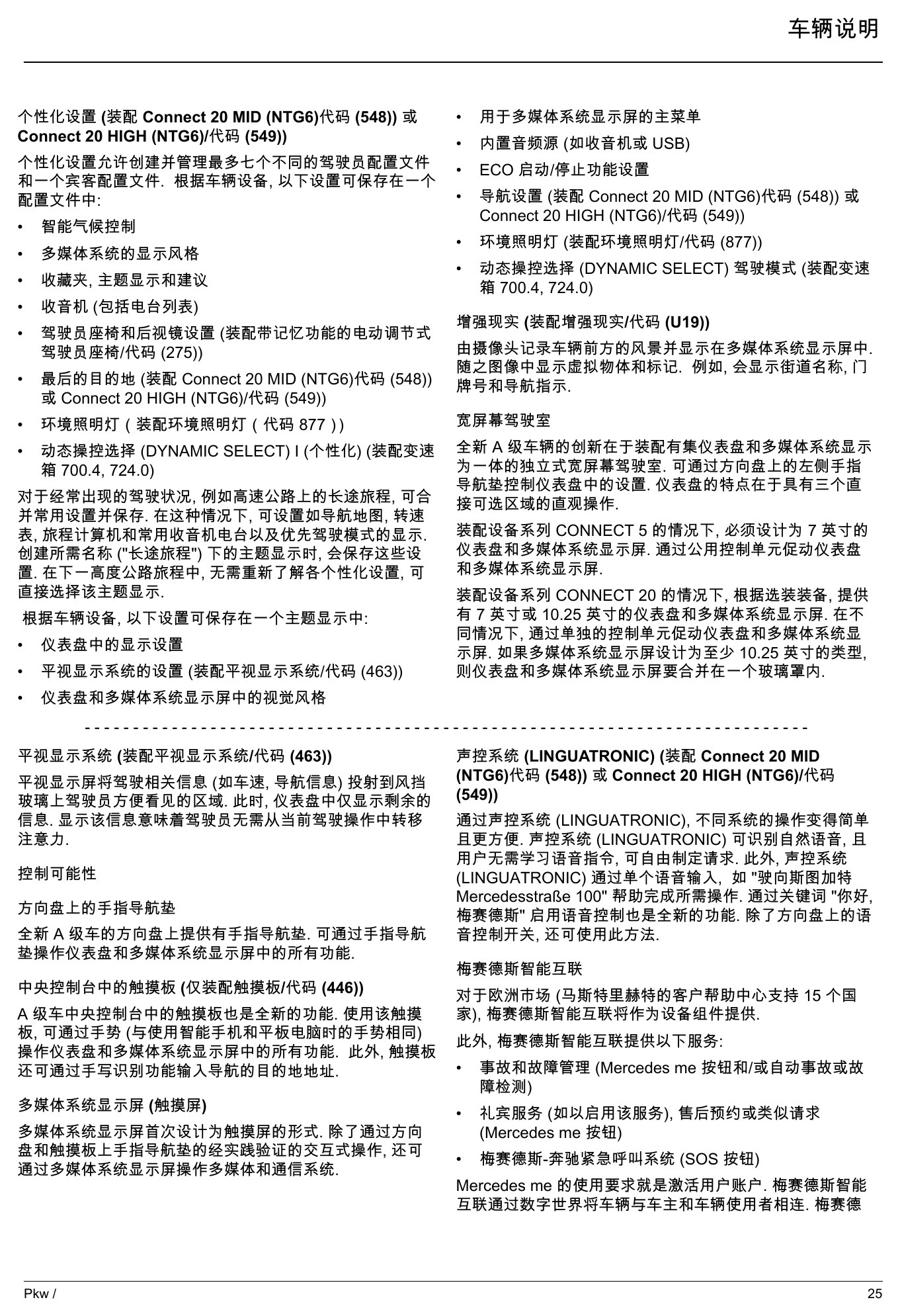

多媒体章节说明MBUX主机、宽屏组合显示、触控和语音操作、天线与通信服务，并列出Apple CarPlay、Android Auto、NFC感应充电和不同音响系统。数字用户手册也整合在车载显示系统中。

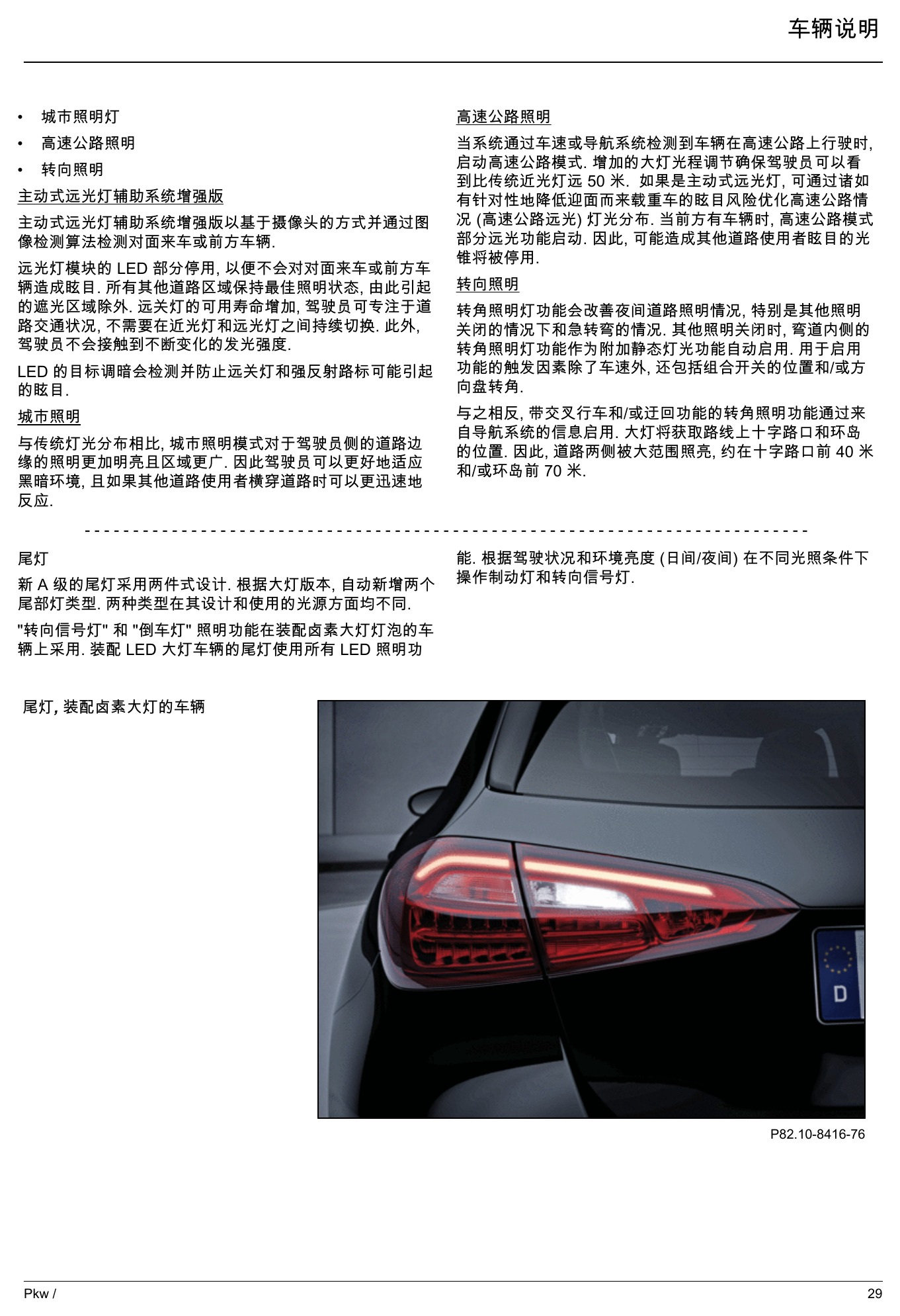

八、外部照明系统

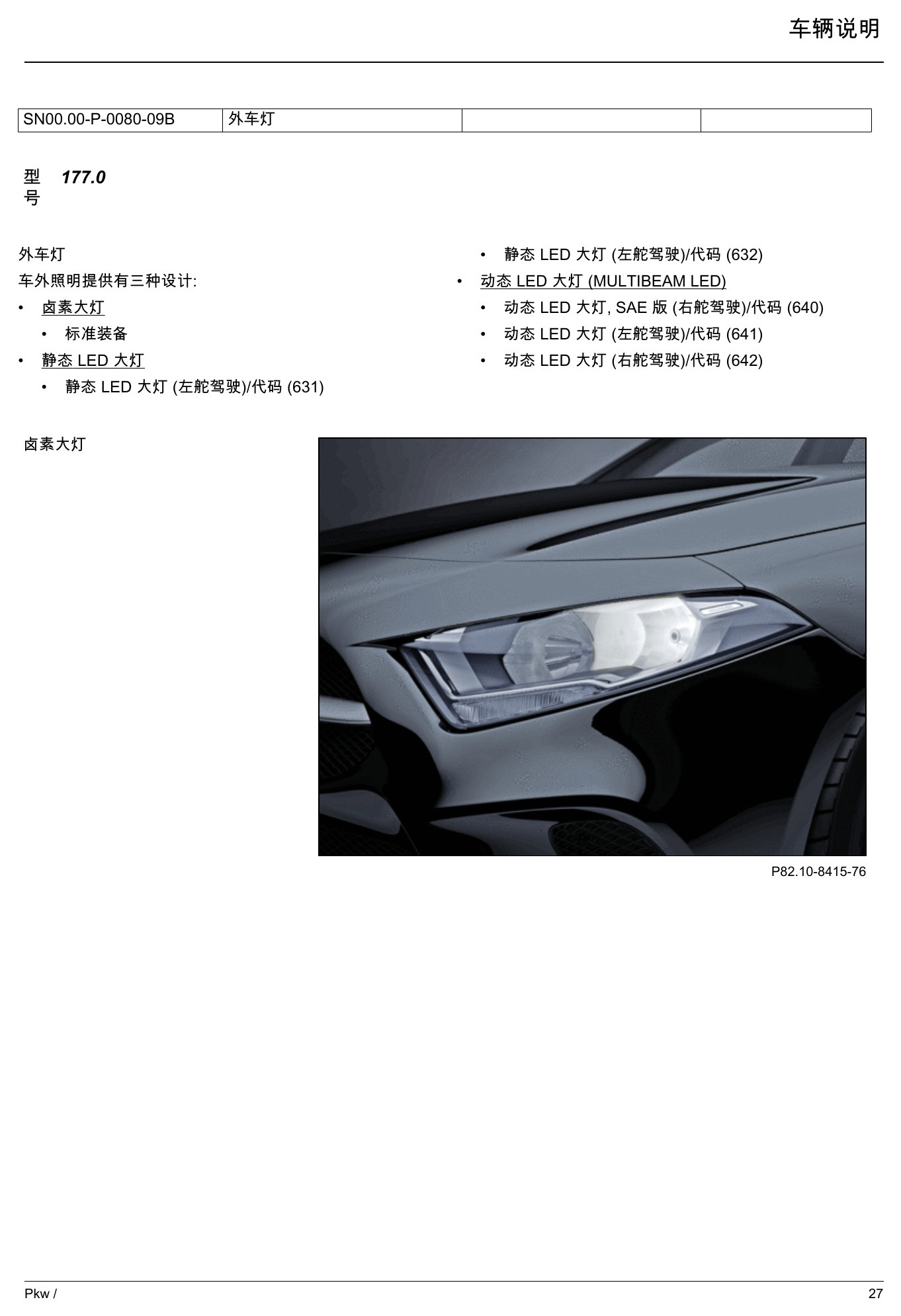

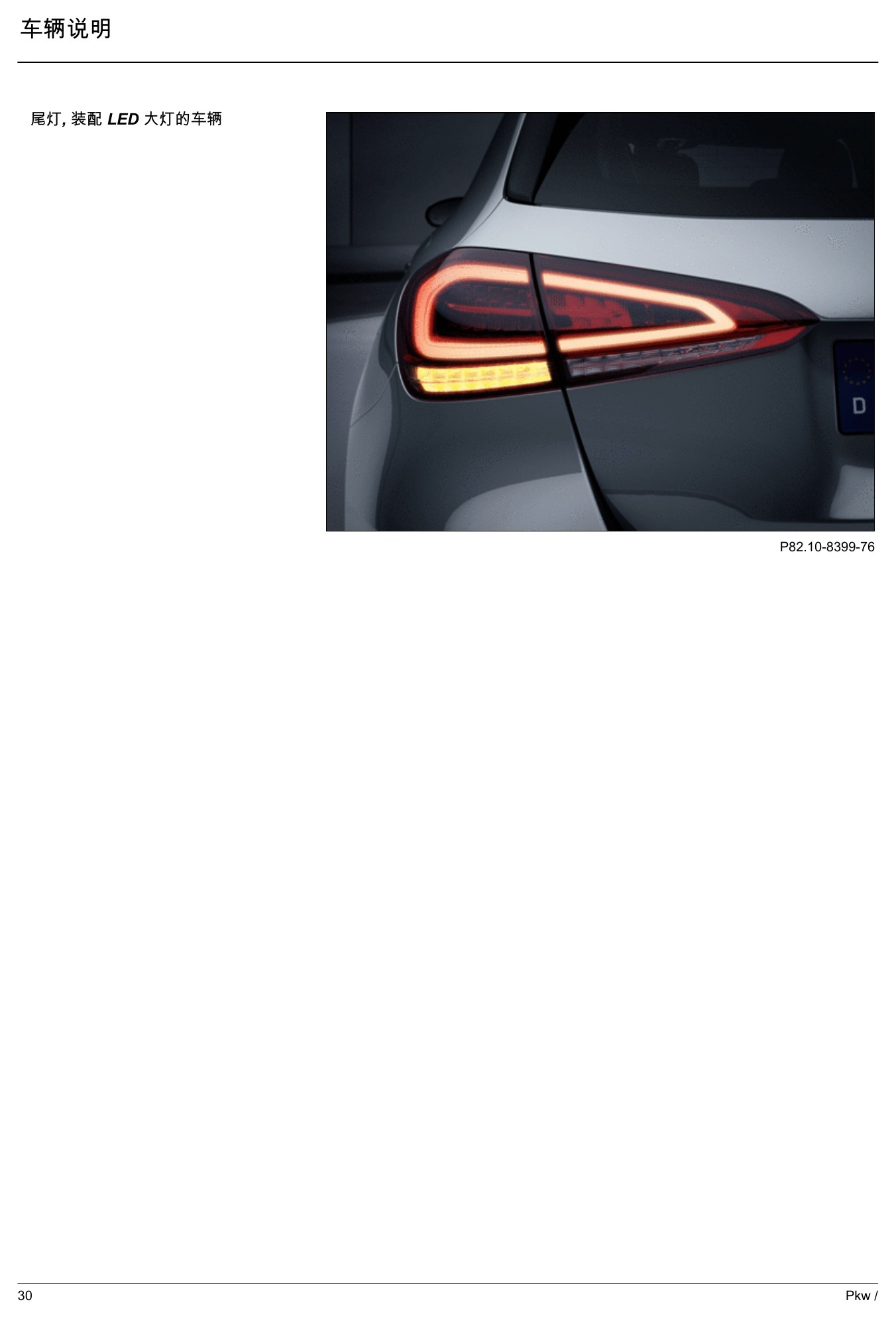

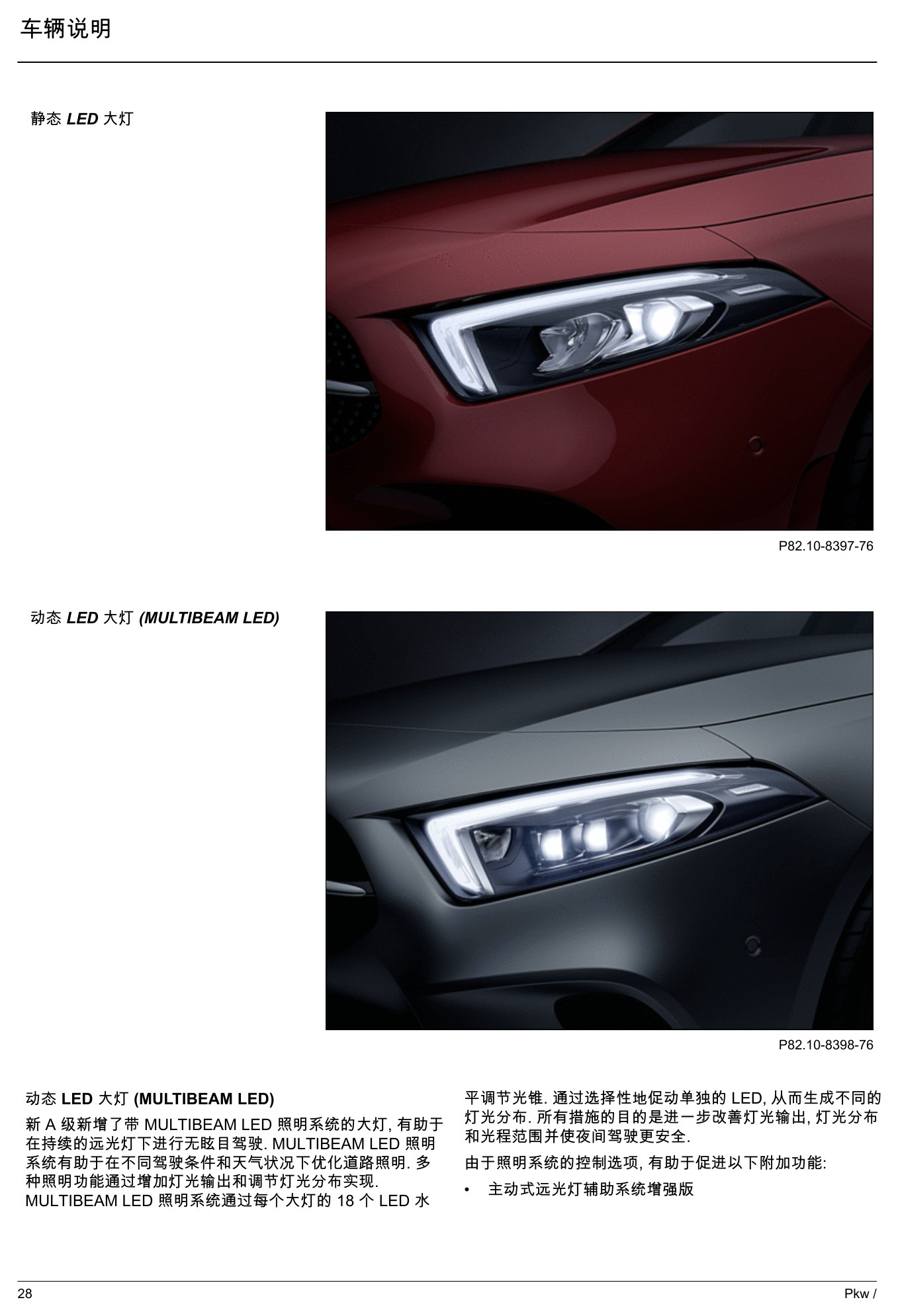

外灯章节比较卤素、LED高性能和MULTIBEAM LED配置，给出前后灯部件及控制关系。维修时应区分灯具、控制单元、传感器和编码问题，并注意灯光功能与驾驶辅助摄像头的协同。

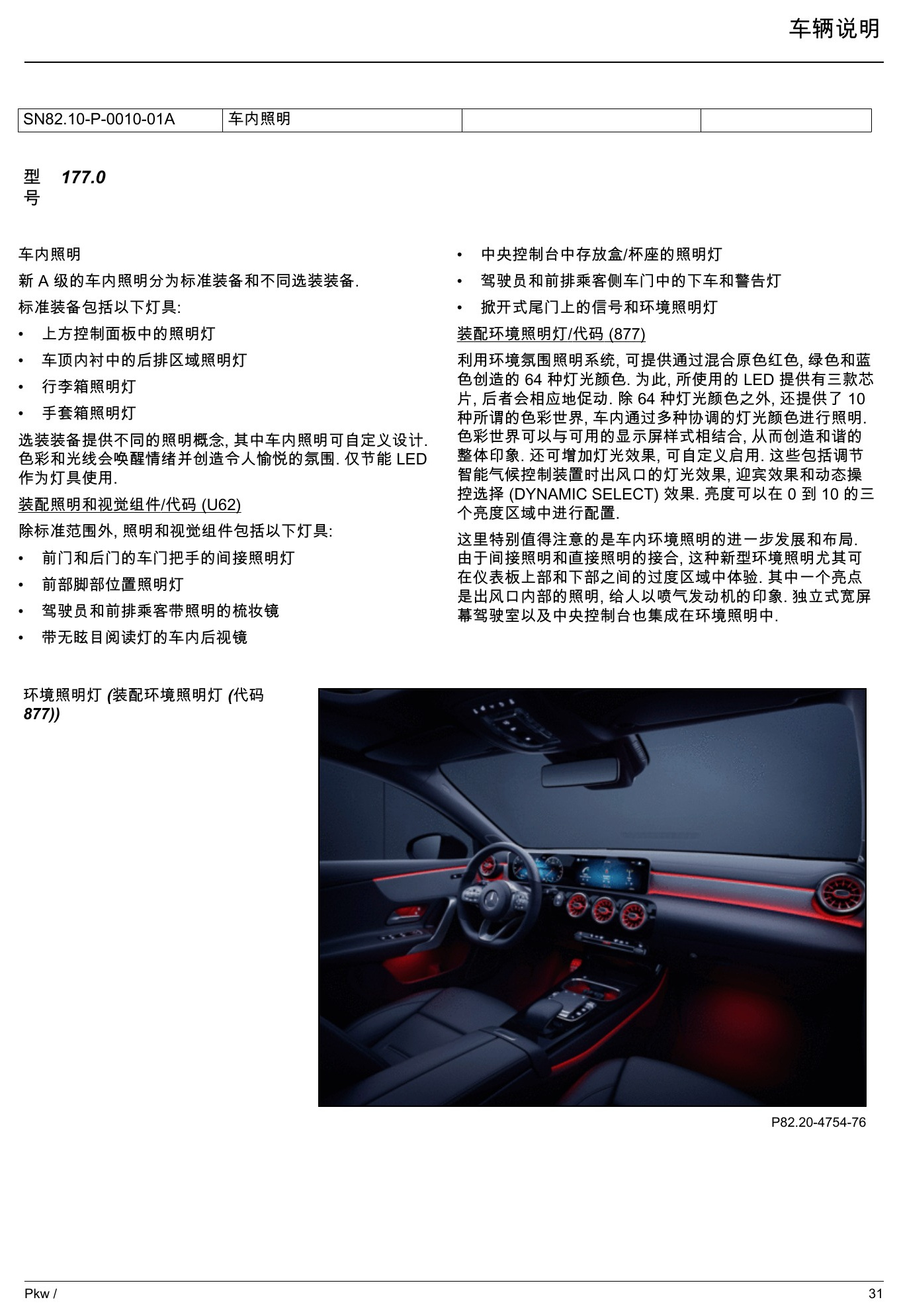

九、车内照明、座椅、空调与安全

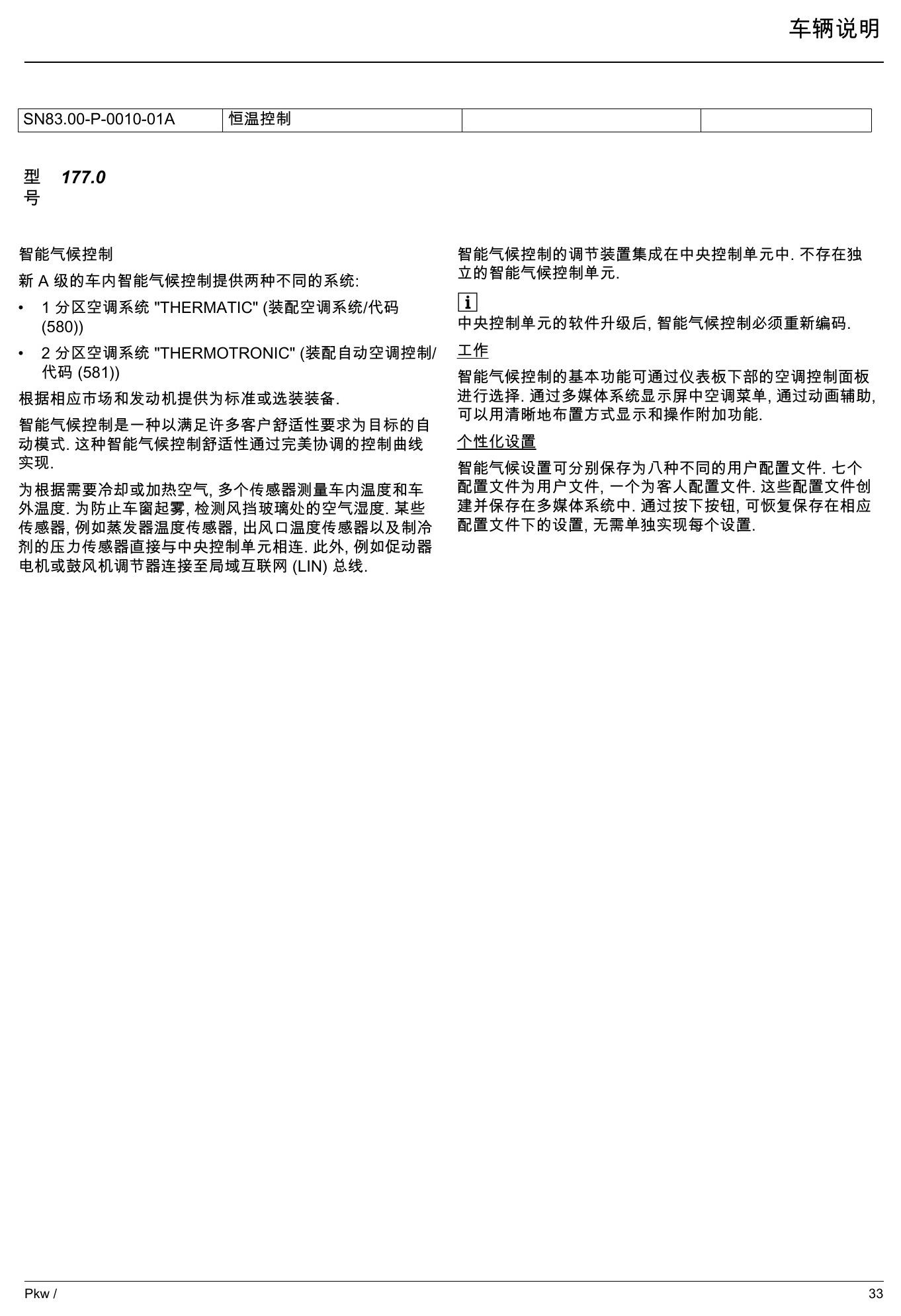

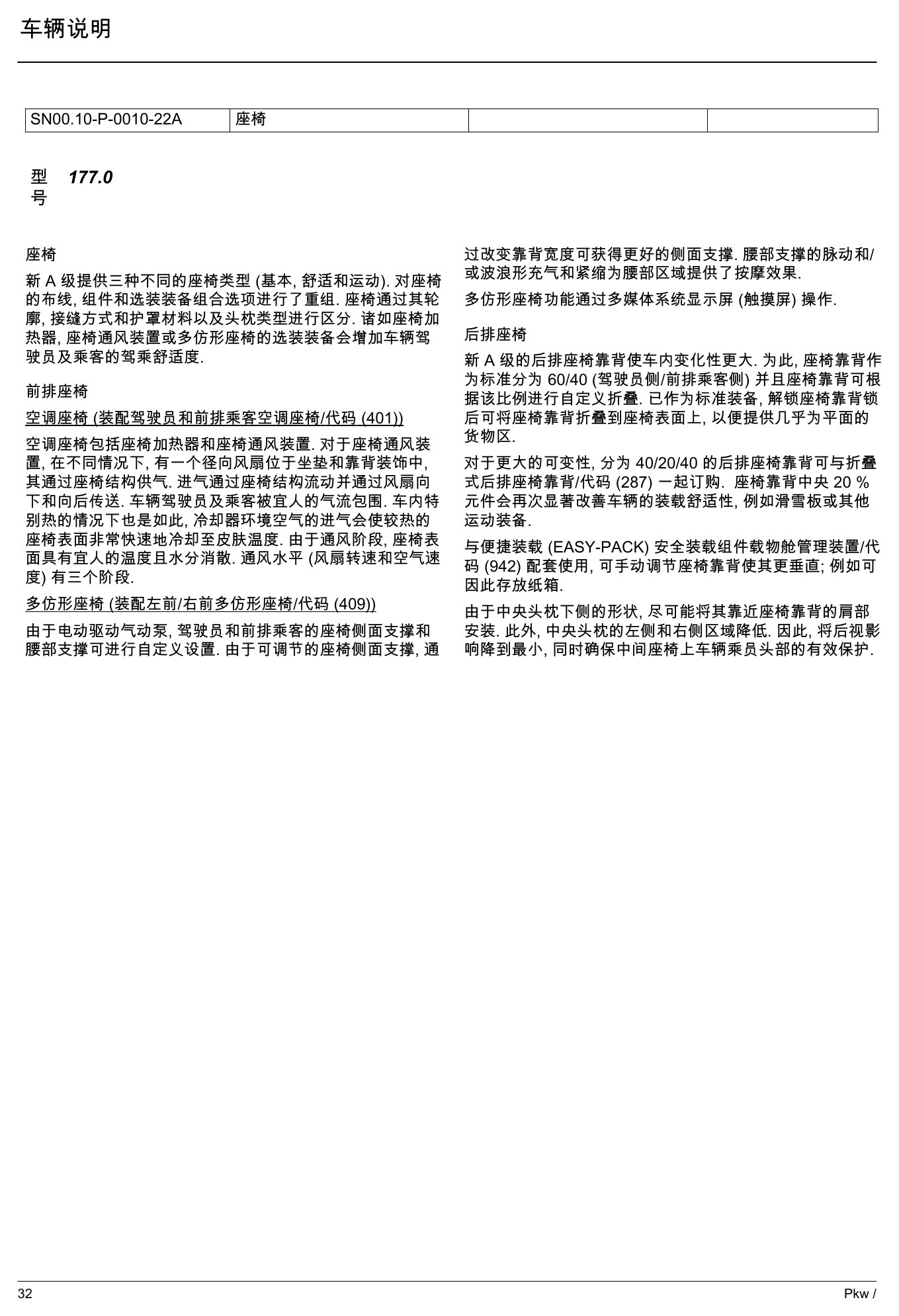

后续页面依次说明环境照明、座椅功能、空调系统、关闭和驾驶授权、辅助防护及乘员保护。涉及气囊、安全带和制冷剂的操作必须遵守厂家规定的安全步骤。

十、车身材料与维修结构

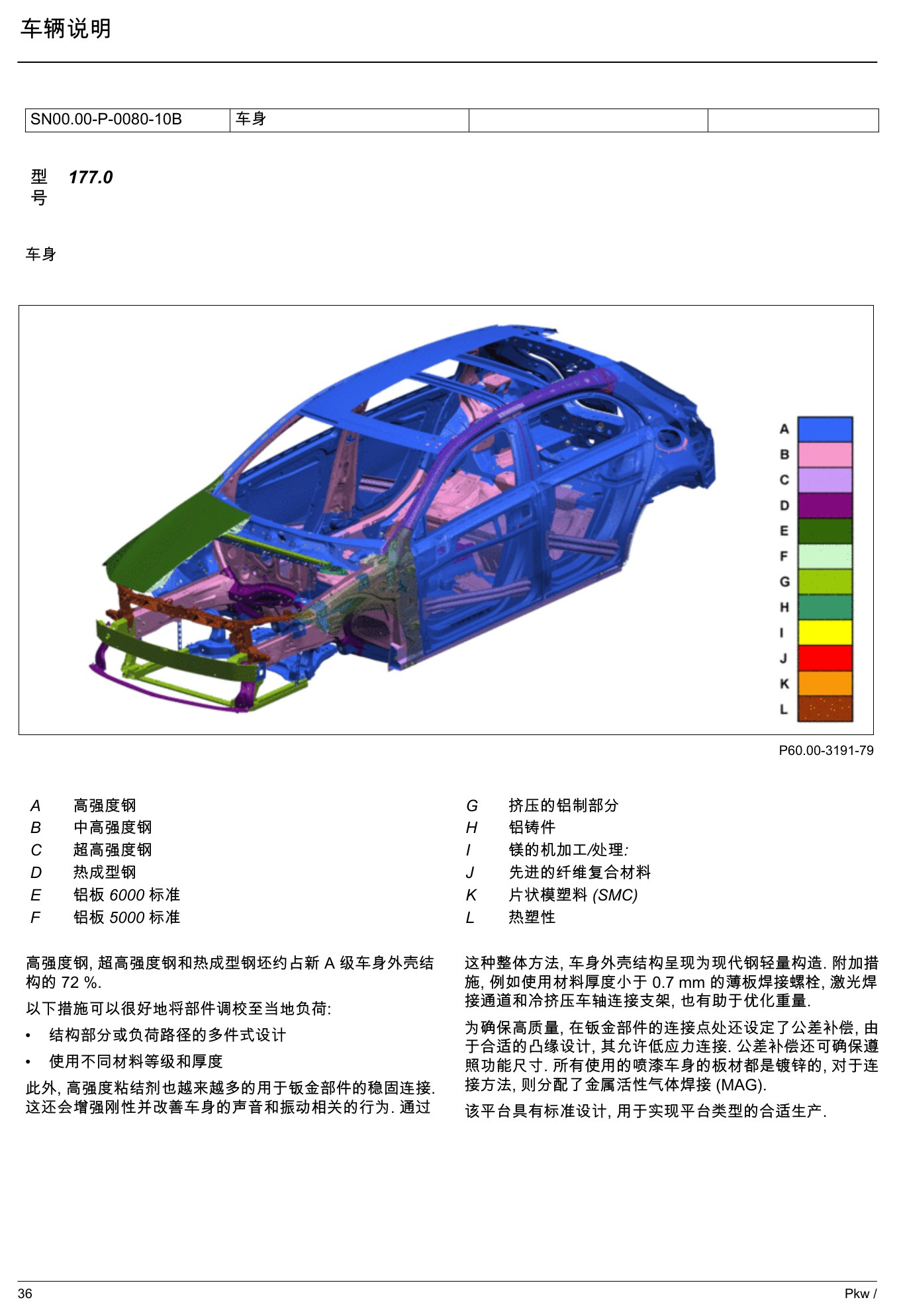

车身页用颜色区分高强度钢、超高强度钢、热成型钢、铝材、镁材、纤维复合材料和塑料，帮助理解载荷路径与连接工艺。修复时不能仅凭外观选择焊接、粘接或更换方法。

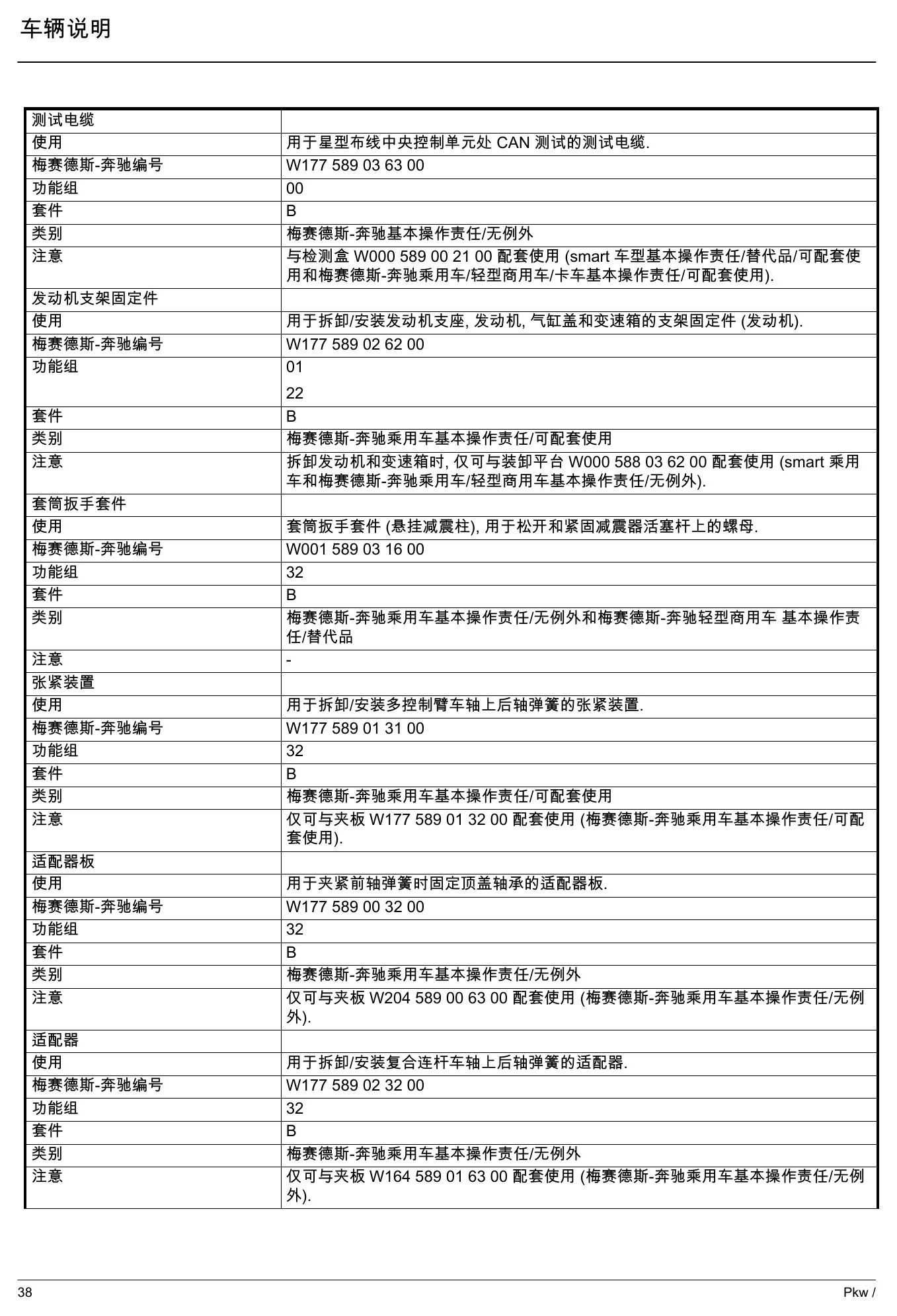

十一、专用工具概览

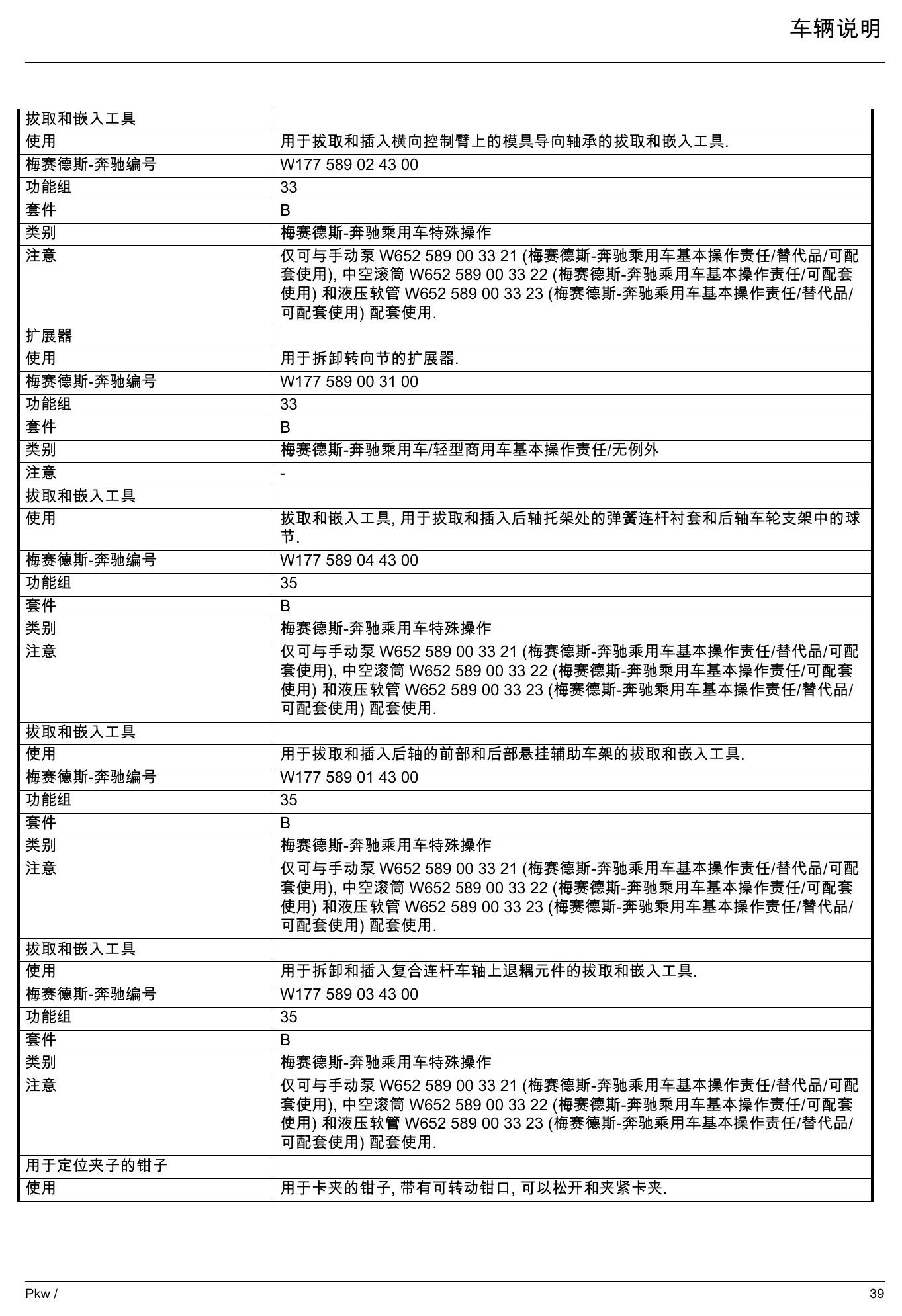

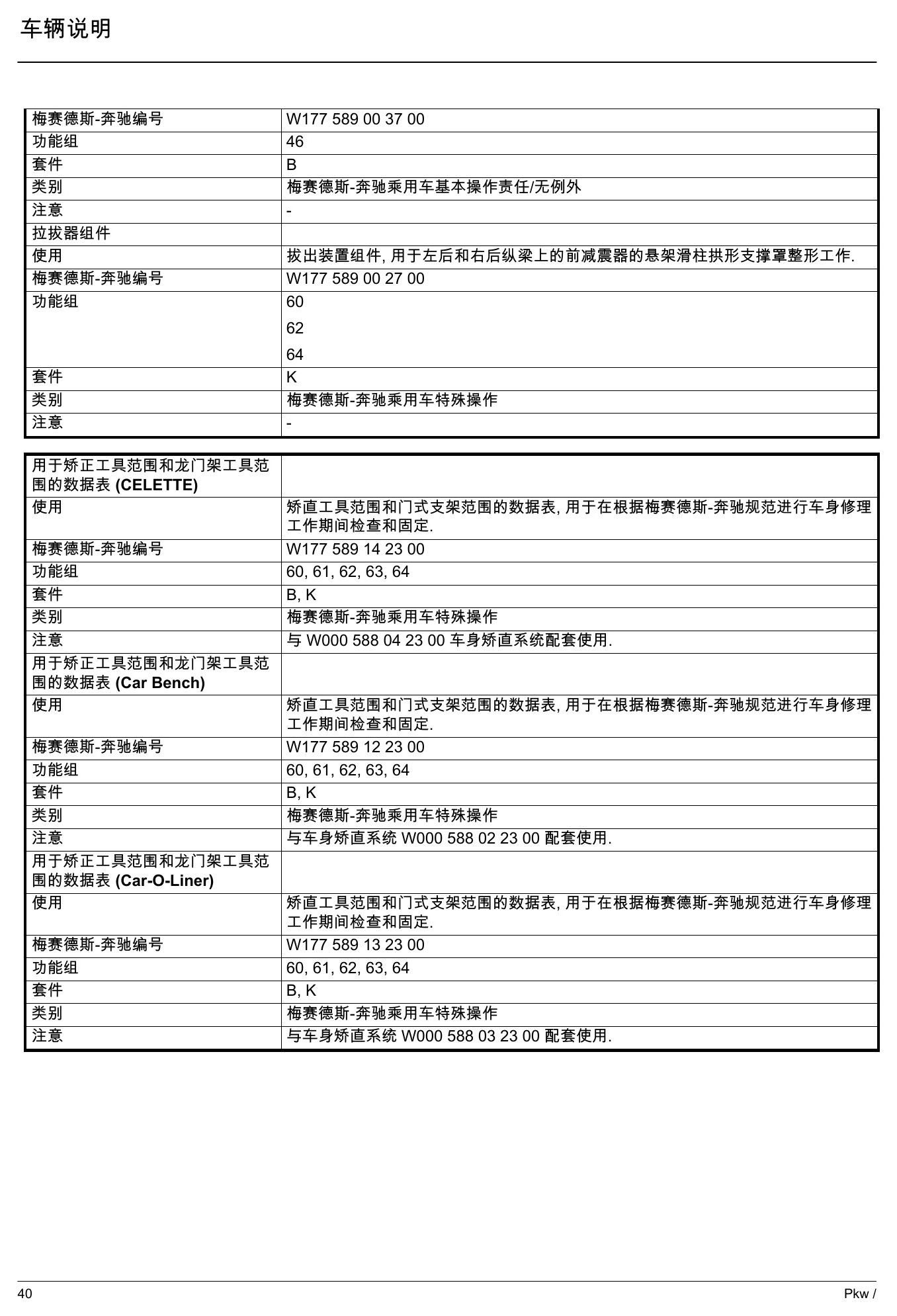

资料末尾集中列出W177相关专用工具和适配件。工具编号和用途需结合最新WIS工序核实，不能因外形相似而替代使用。
