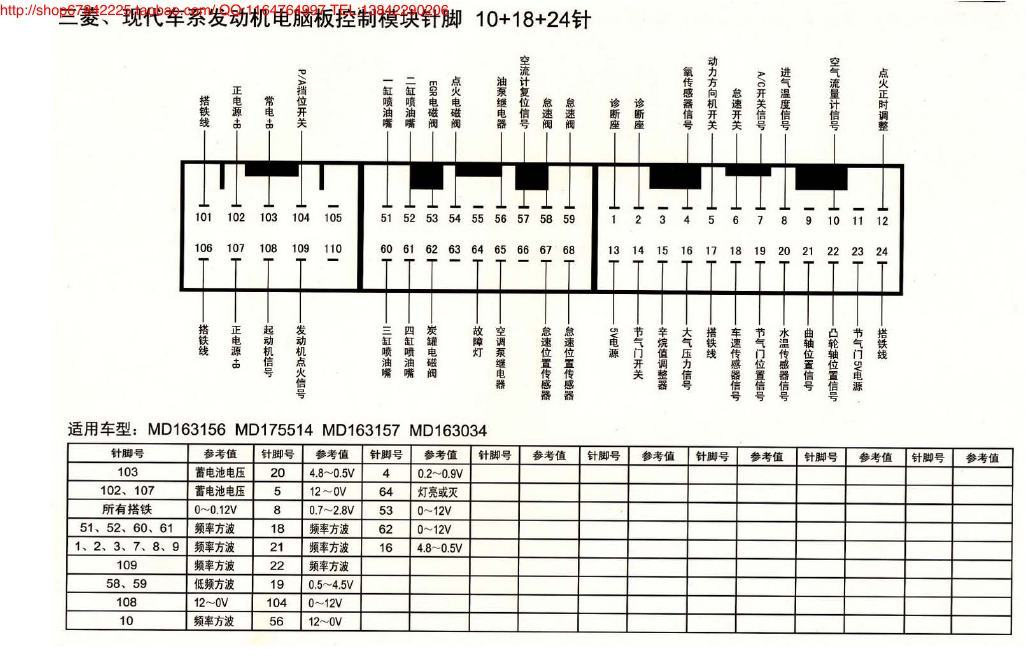

MK_三菱、现代车系发动机电脑板控制模块针脚10+18+24针2端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。
原始端子图
下方为原始资料图，用于核对电脑板端子位置、端子号及测试信息。
核对说明
同一车系可能因年款、发动机型号和配置不同存在差异，实际检测以原车配置和实测结果为准。
凯迪拉克SGM80赛威车系天窗控制系统电脑板14针端子
凯迪拉克SGM80赛威车系天窗控制系统电脑板14针端子资料。
东风起亚狮跑车型(2.7L)发动机电脑版控制模块针脚9+24+52+40+9针 端子图
东风起亚狮跑车型(2.7L)发动机电脑版控制模块针脚9+24+52+40+9针端子资料。
标致车系标志406车系Magneti Marelli 1AP.2发动机控制系统电脑板55针端子
标致车系标志406车系Magneti Marelli 1AP.2发动机控制系统电脑板55针端子资料。
斯巴鲁森林人车系发动机控制系统(H4SO)电脑板 34+35+35+31针端子
整理斯巴鲁森林人车系发动机控制系统(H4SO)电脑板 34+35+35+31针端子资料。
大众帕萨特领驭车系(BBG 2.8L)发动机控制系统电脑板121针(续)端子
大众帕萨特领驭车系(BBG 2.8L)发动机控制系统电脑板121针(续)端子资料。
长安铃木天语SX4车系自动变速器控制系统电脑板 24+26针端子
整理长安铃木天语SX4车系自动变速器控制系统电脑板 24+26针端子资料。
