奔驰SLS车身自冲铆维修：TKR气动液压铆枪、模具选择与铆点检查

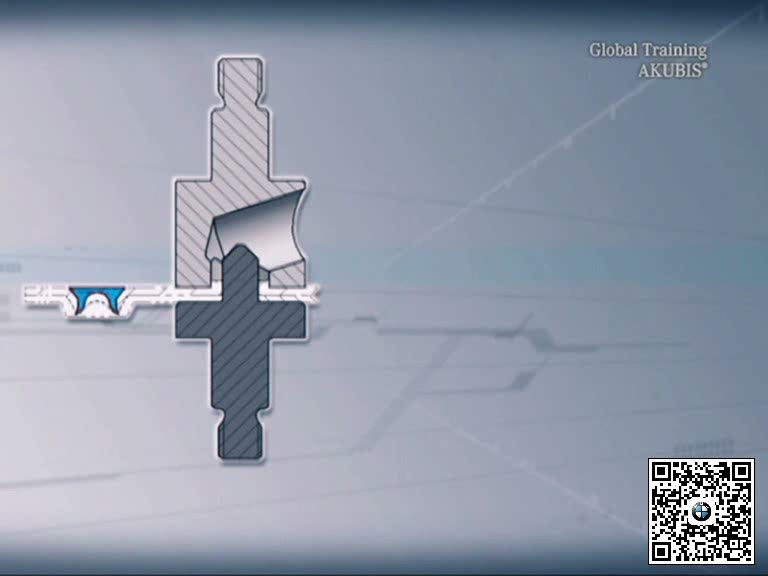

SLS车身维修中的自冲铆连接依靠规定铆钉、冲头和凹模共同形成接头。工具压力足够并不代表铆点合格，材料组合、模具方向和垂直定位同样关键。

铆接前必须查阅对应车身维修文件，确认允许的连接方式、板材层数、铆钉规格和铆点位置，不能用通用铆钉替代。

一、检查铆枪、软管与防护

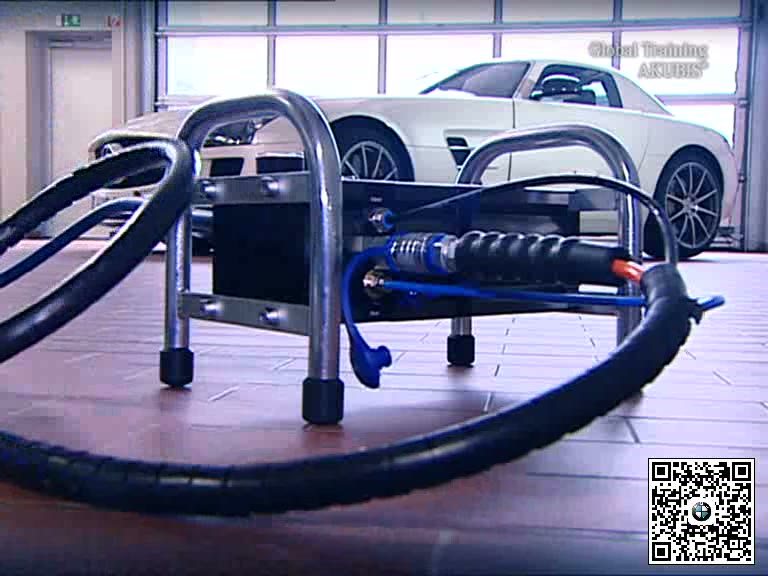

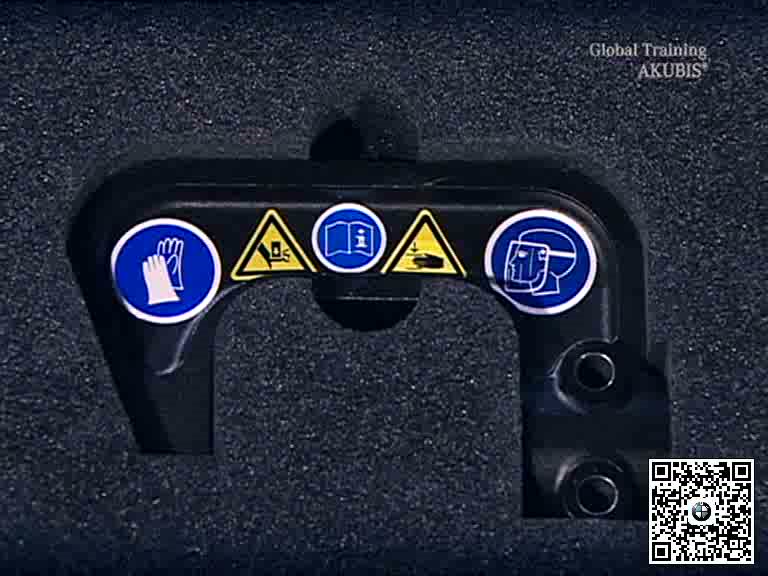

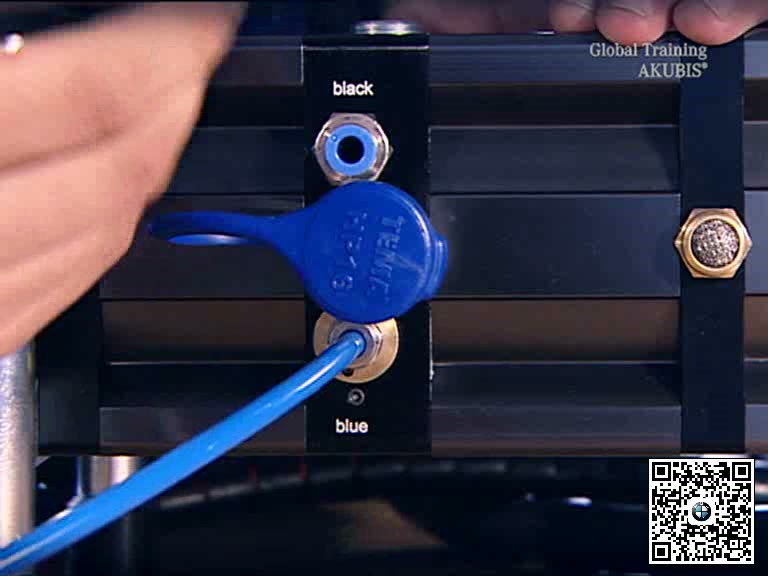

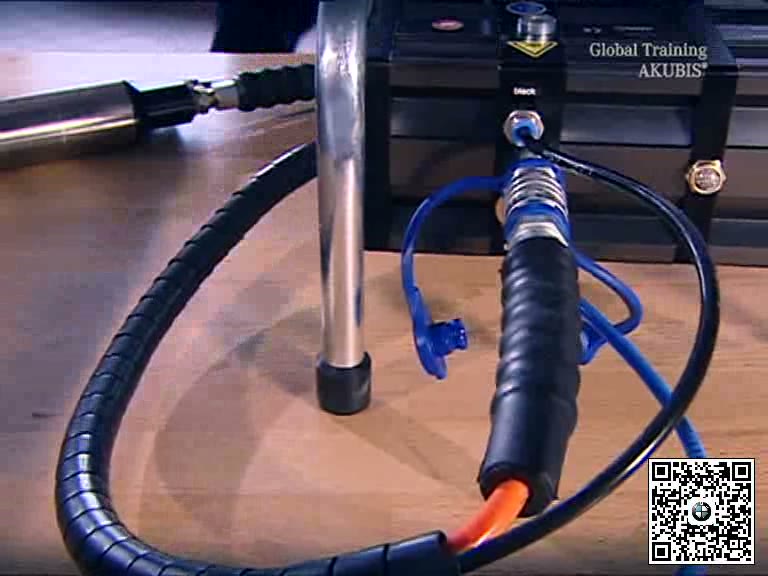

检查TKR气动液压铆枪、C形臂、液压软管和气源连接是否完好，确认安全标识与防护装置齐全。操作人员佩戴眼面和手部防护用品。

二、匹配铆钉、冲头和凹模

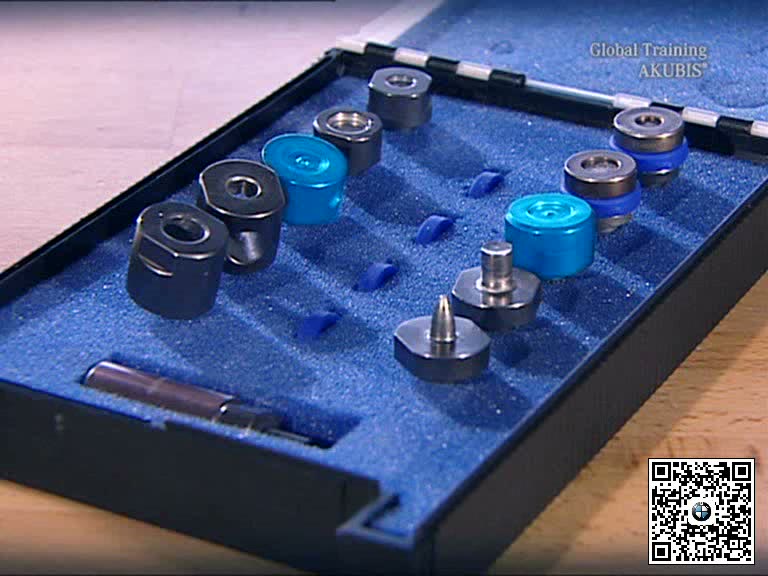

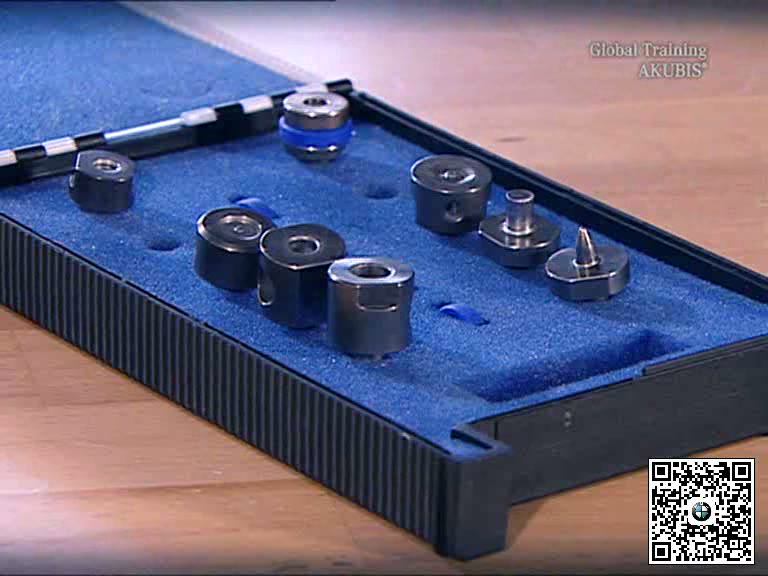

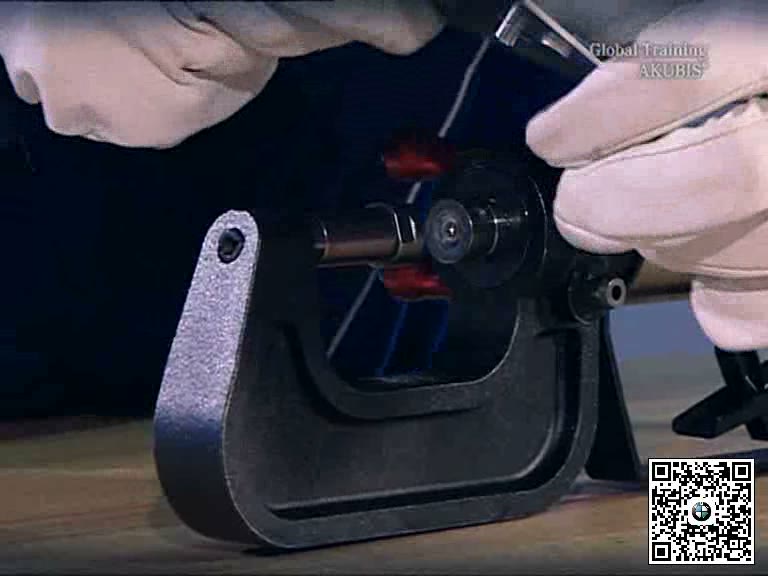

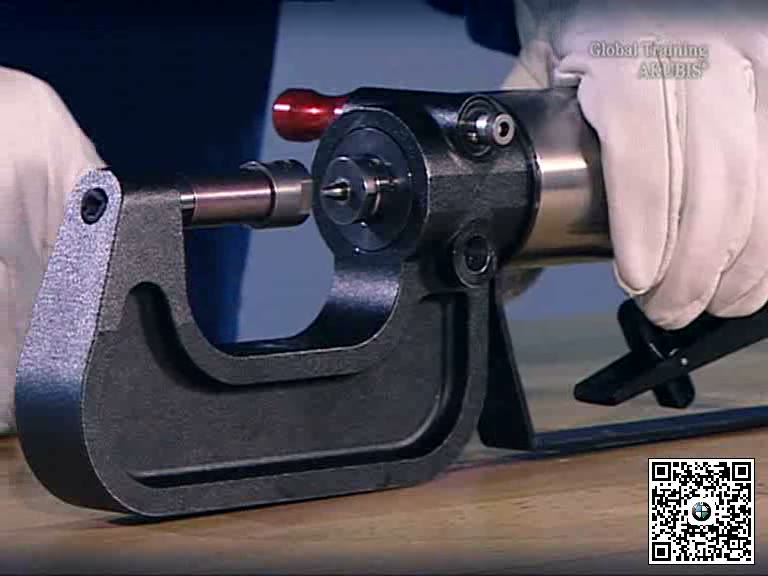

根据板材组合与维修文件选择自冲铆钉和成套模具，确认冲头、凹模尺寸及安装方向。模具座和接触面应清洁，无裂纹和明显磨损。

三、垂直定位并完成压铆

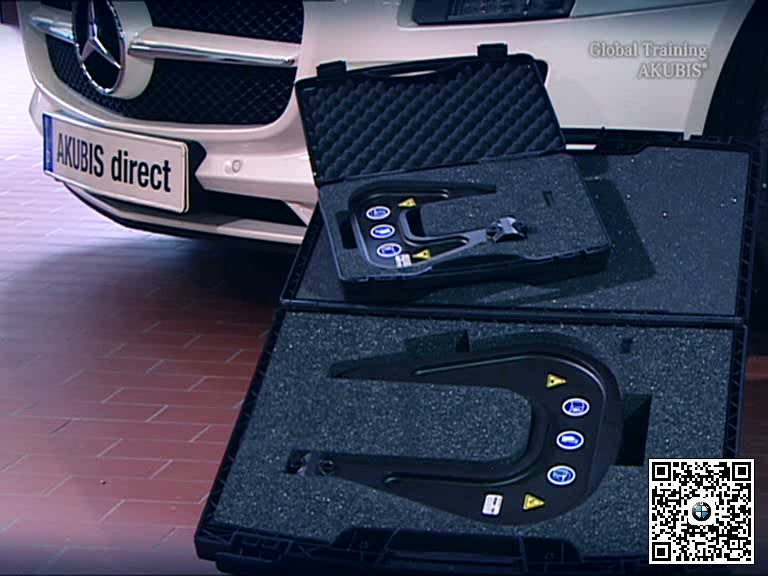

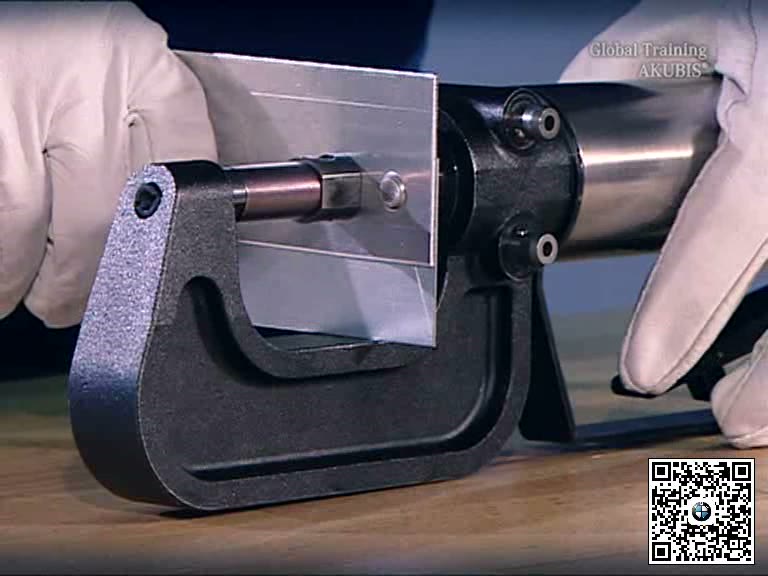

使C形臂充分包围维修位置，工具轴线应与板面垂直，板件贴合且没有间隙。双手保持在危险区域之外，再按设备流程完成压铆。

四、检查铆头成形和板件贴合

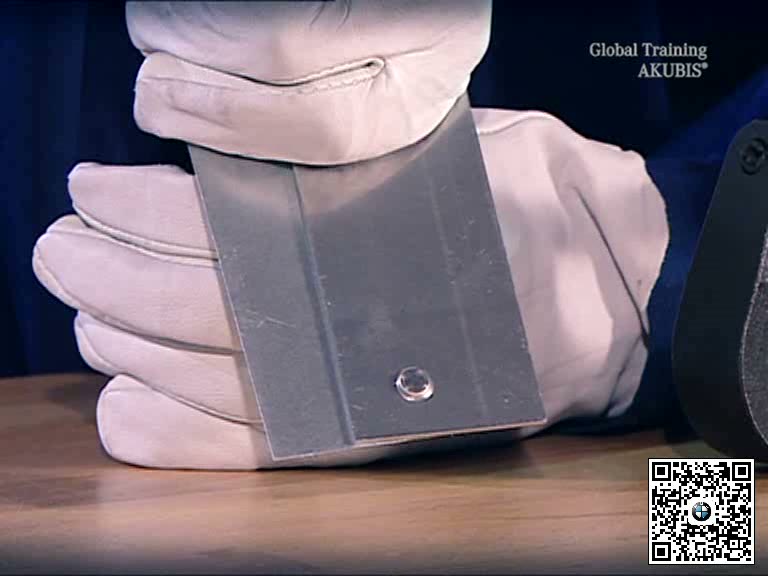

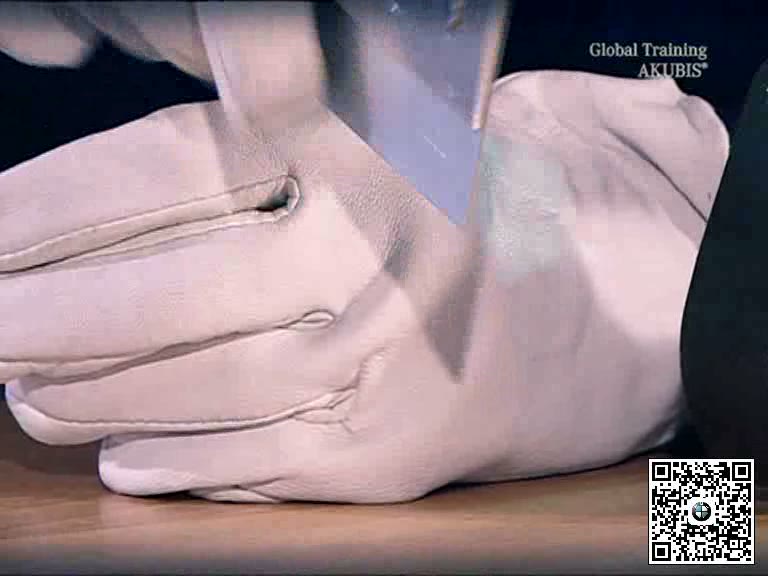

从冲头侧和凹模侧检查铆点，确认铆头成形居中、板件压紧且周围没有裂纹或异常变形。不合格铆点应按车身维修规定返工。

五、完工检查要点

• 铆枪、软管和气源连接状态良好。
• 铆钉与冲头、凹模及板材组合匹配。
• 压铆时工具与板面垂直且板件贴合。
• 铆点成形、位置和周边板材检查合格。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
