奔驰6 缸或 8 缸发动机点火不良 (Refer to GI15.10-P-046532, V1)：LI15.10-P-051782

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。

一、故障现象与投诉条件

6 缸或 8 缸发动机点火不良

二、原通告列出的可能原因

三、检查与补救步骤

1.重新鋪设出水管：

a.扭转排水套管，用密封剂封上（图 1，项目 [1]）

b.在出水管下侧开直径为 31 mm 的孔（图 1；项目 [2]）

提示：

部件之间，以将水引至车辆底部。（图

2，项目 [5]）

2.更换所涉及气缸的点火线圈

3.更换所涉及线圈的插头连接

附件

文件 描述

Bild 1.jpg 图 1

Bild 2.jpg 图 2

四、控制单元与故障代码

障文本

ME 9.7 (AMG)-Motor electro-

nics 9.7 (AMG) (ME97AMG)

0630 Misfiring(P0300)

ME 9.7 (AMG)-Motor electro-

nics 9.7 (AMG) (ME97AMG)

0661 Misfiring of cylinder 8:Damages TWC(P0308)

ME 9.7 (AMG)-Motor electro-

nics 9.7 (AMG) (ME97AMG)

0649 Misfiring of cylinder 6:Damages TWC(P0306)

ME 9.7 (AMG)-Motor electro-

nics 9.7 (AMG) (ME97AMG)

0629 Misfiring(P0300)

ME 9.7 (AMG)-Motor electro-

nics 9.7 (AMG) (ME97AMG)

0632 Misfiring(P0300)

ME 9.7 (AMG)-Motor electro-

nics 9.7 (AMG) (ME97AMG)

1029 The ignition coil output stage of cylinder 6 detects a short circuit

to ground.(P2316)

ME 9.7 (AMG)-Motor electro-

nics 9.7 (AMG) (ME97AMG)

1041 The ignition coil output stage of cylinder 8 detects a short circuit

to ground.(P2322)

五、零件、操作与WIS参考

零件信息

零件号 ES1 ES2 名称 数量 提示 EPC

A 140 997 42 81 套管 1 图 1，项目 [3] X

A 137 018 05 82 软管 1 图 1，项目 [4] X

A 000 540 39 05 导线总成 3 每个涉及到的气缸都需要 X

A 000 540 38 05 导线总成 1 每个涉及到的气缸都需要 X

A 002 546 13 41 导线连接器 1 每个涉及到的气缸都需要 X

A 002 546 14 41 导线连接器 3 每个涉及到的气缸都需要 X

A 168 545 05 28 插头壳 1 每个涉及到的气缸都需要 X

操作号与损坏代码

容 时间 损坏代码 提示

15-2013 更换损坏的点火线圈（检测后） 59522 74

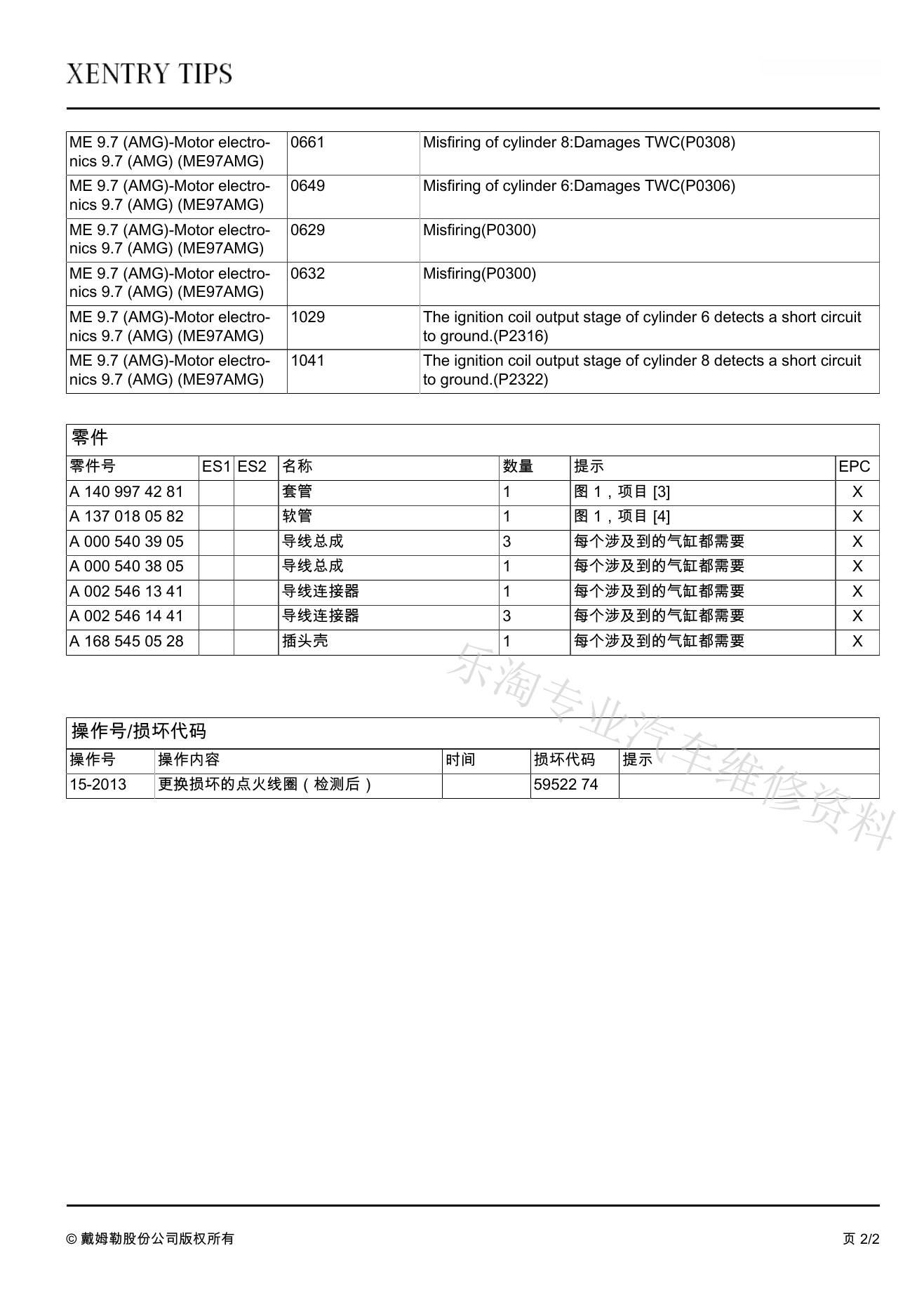

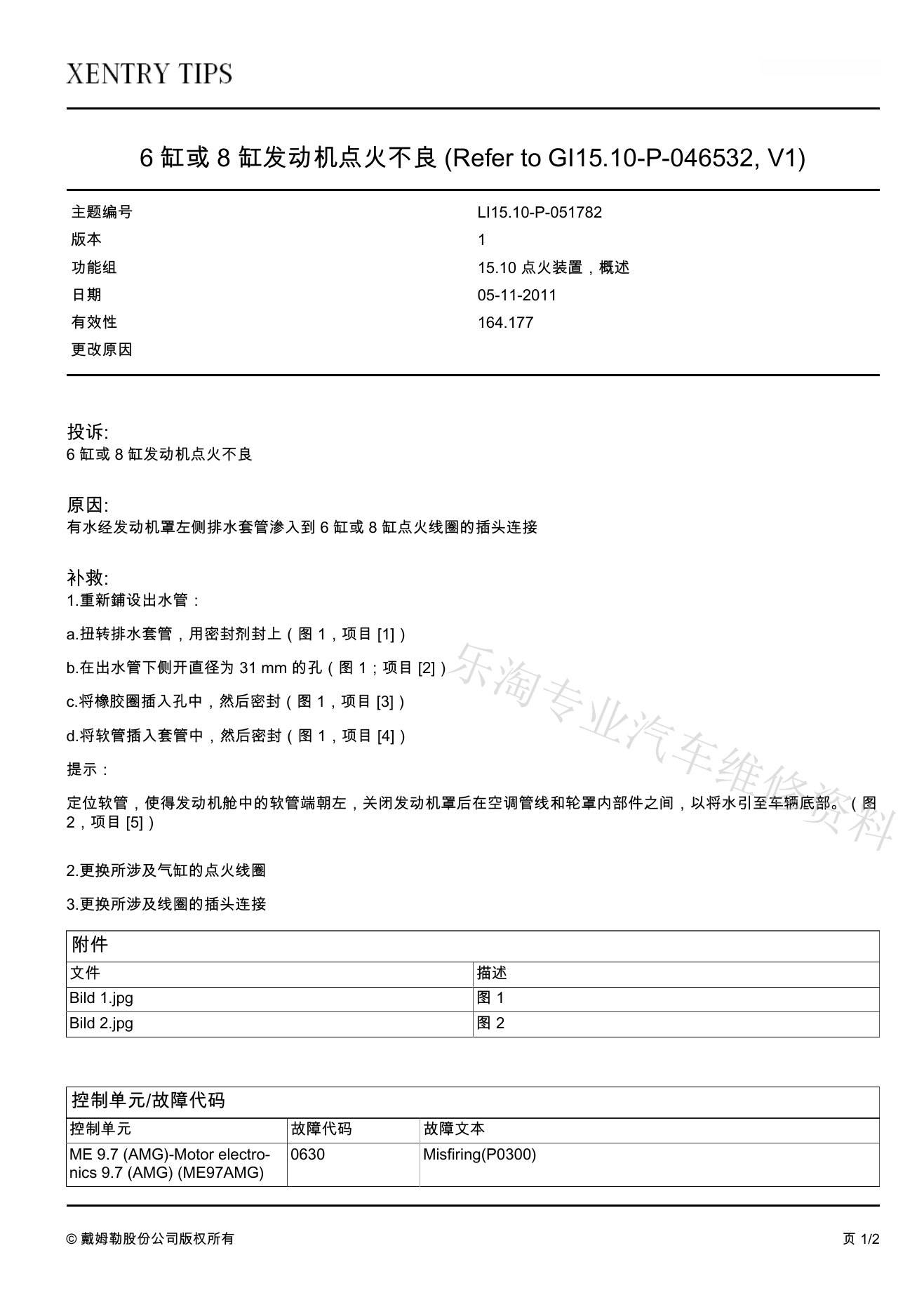

6、原始TIPS通告页面

以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。

7、适用边界

本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
