奔驰SD Scan变速箱数据抓取：参数选择、路试触发与曲线分析

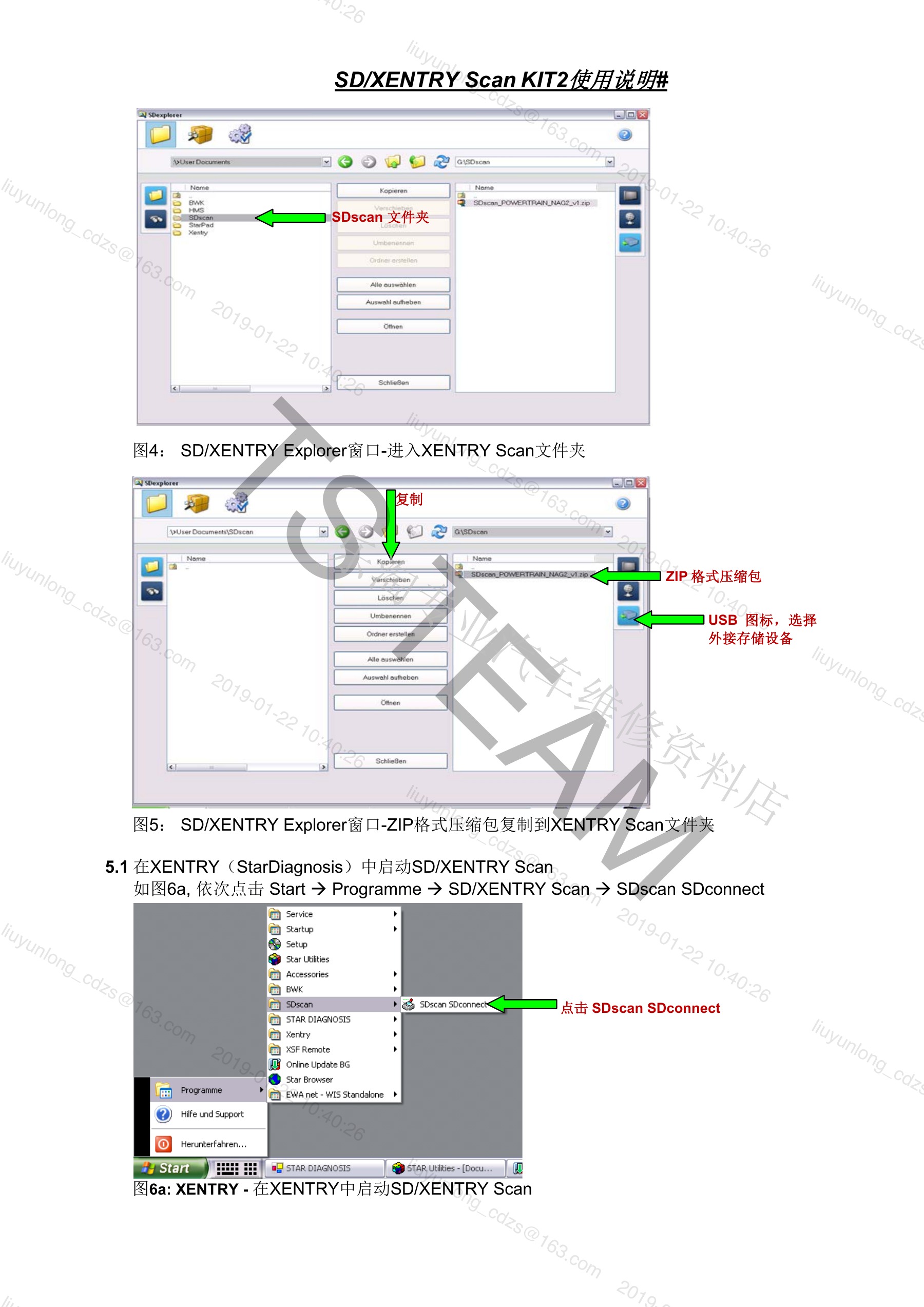

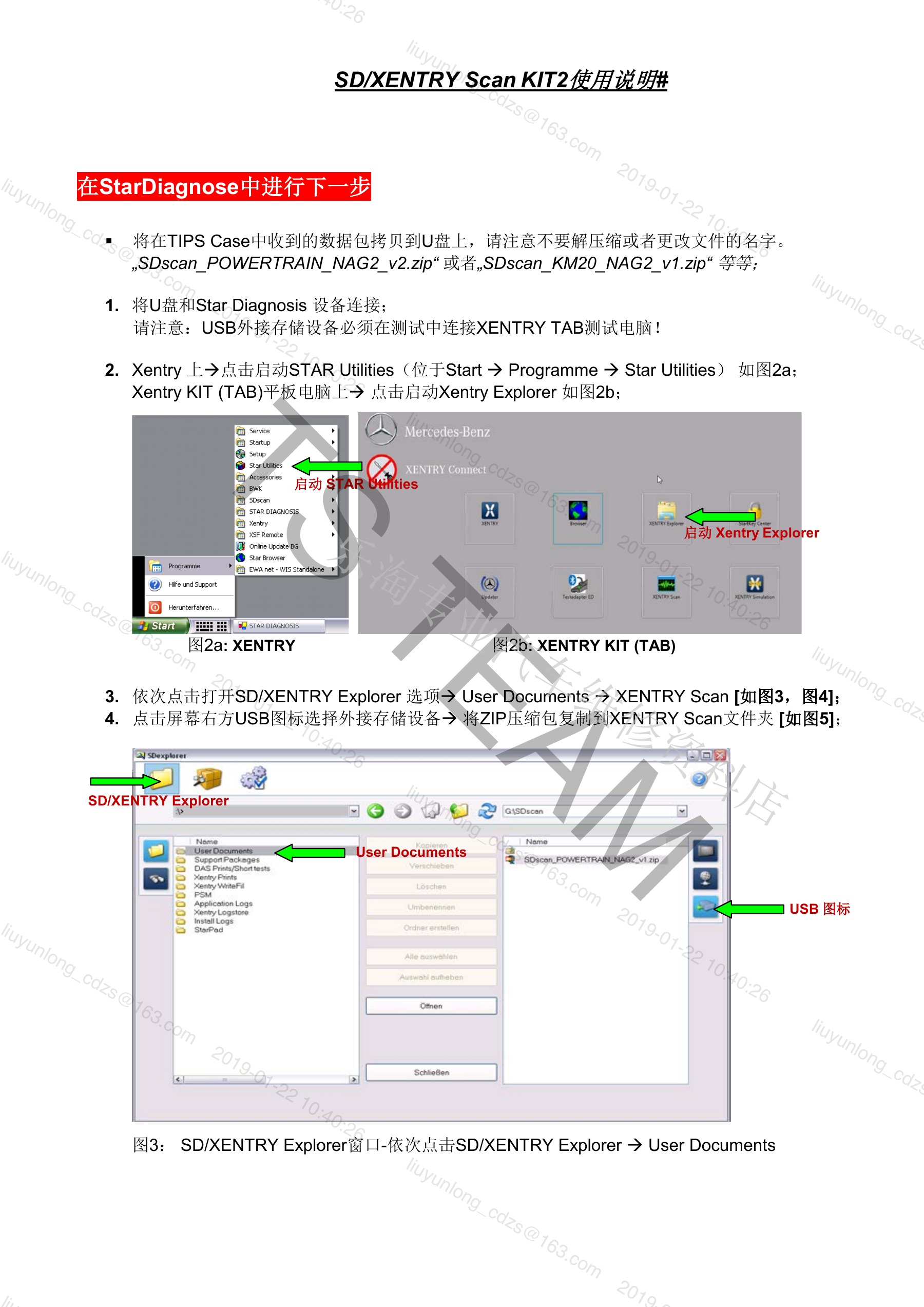

SD Scan用于在路试或维修过程中记录诊断实际值，并把时间轴上的换挡、转速、离合器和压力变化保存下来。原资料以旧版Xentry/SD Scan界面说明安装、参数选择、触发、记录和导出；今天的软件界面可能变化，但证据采集逻辑仍然适用。

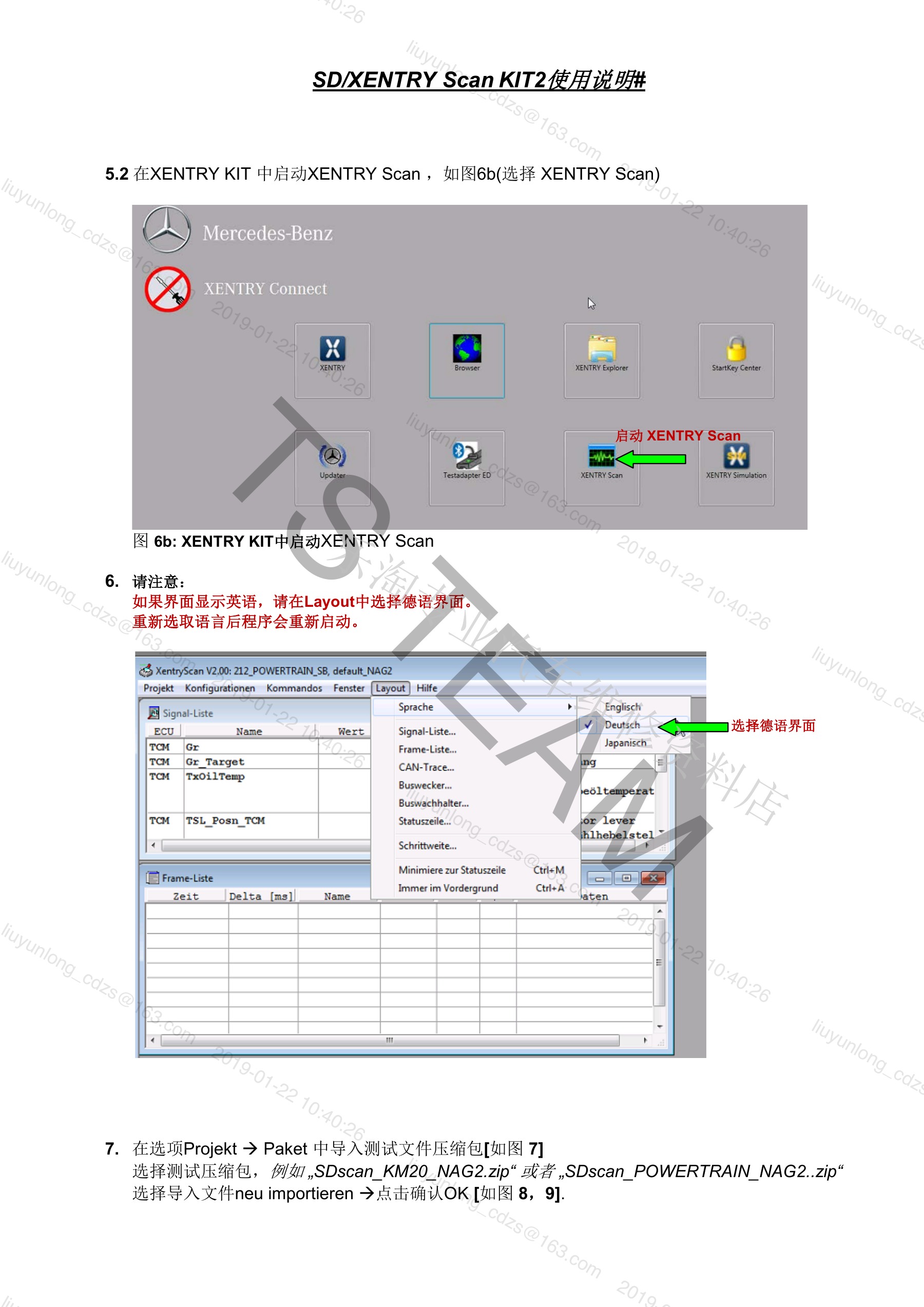

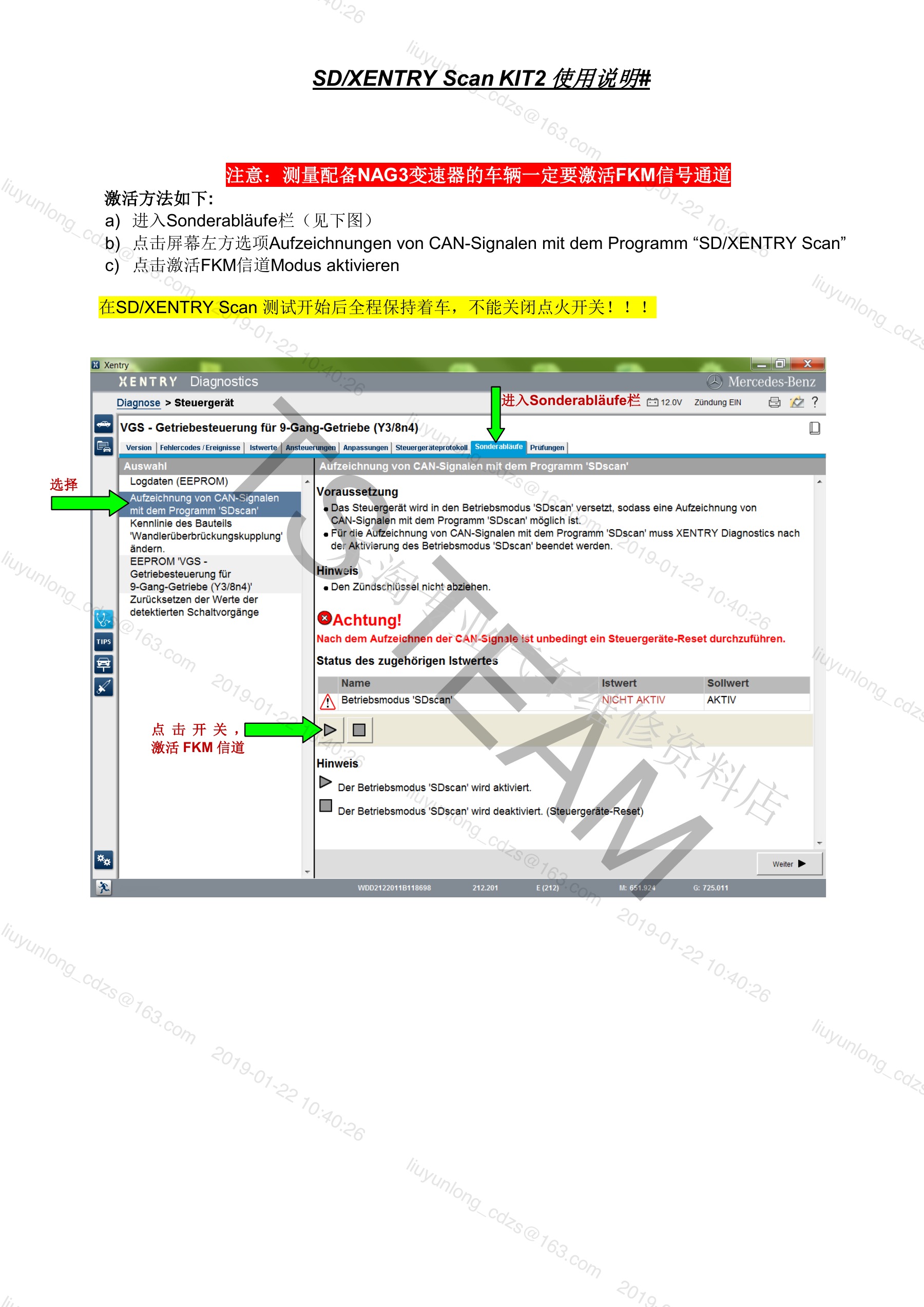

一、硬件连接与软件入口

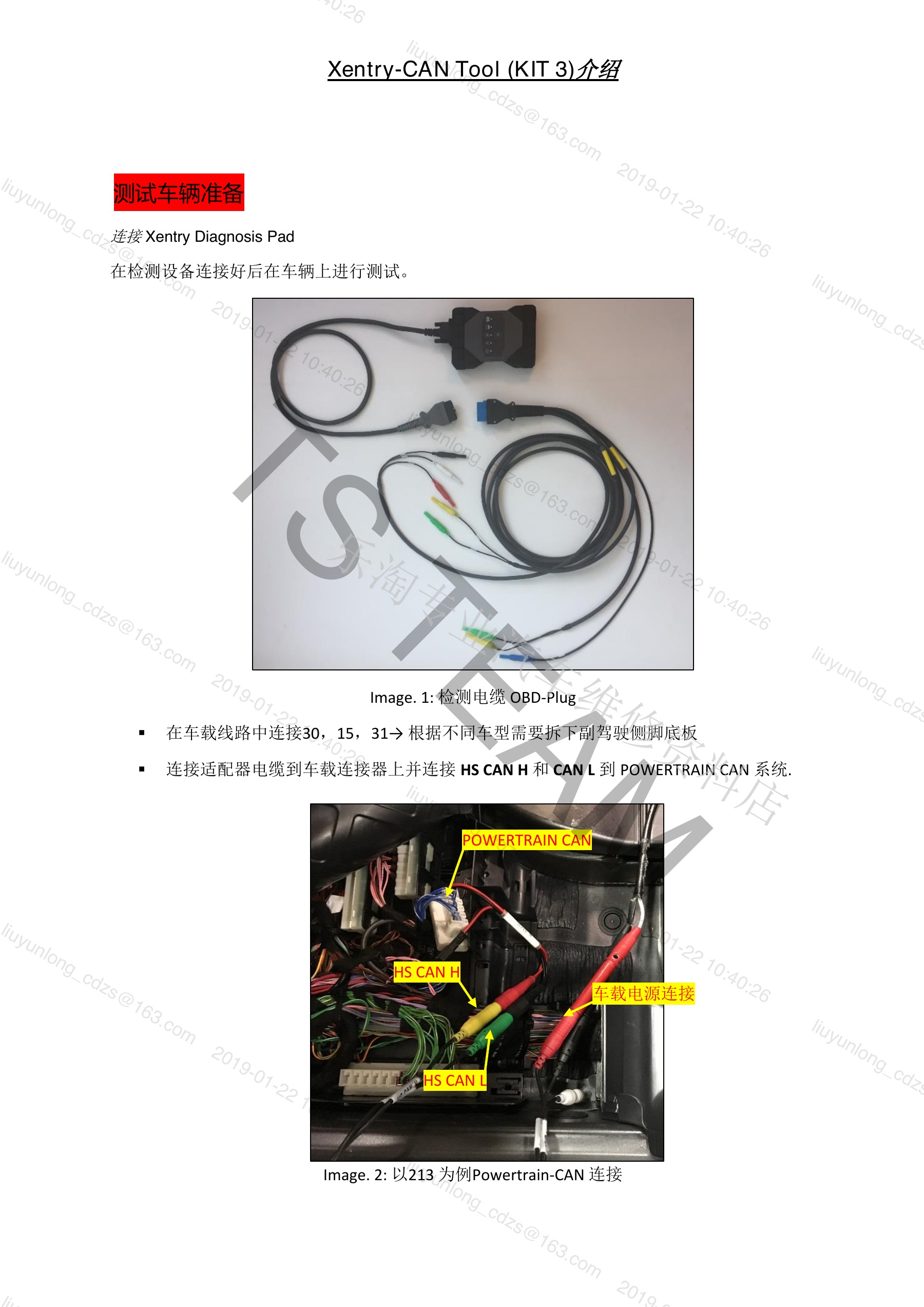

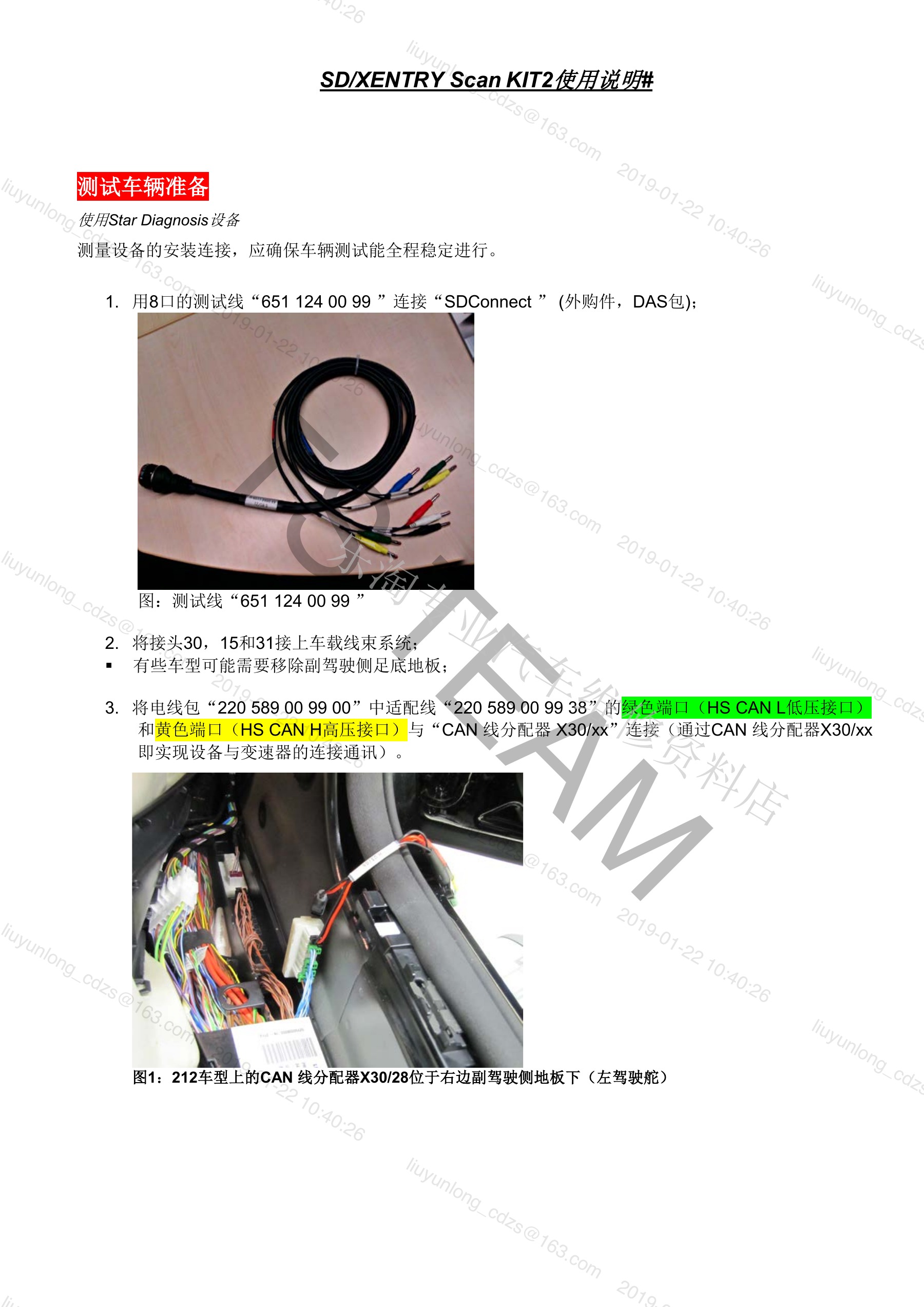

确认诊断设备、车辆接口、电脑供电和连接稳定，先完成快速测试并识别车辆，再进入对应控制单元和SD Scan功能。路试记录必须由两人配合，驾驶员只负责安全驾驶。

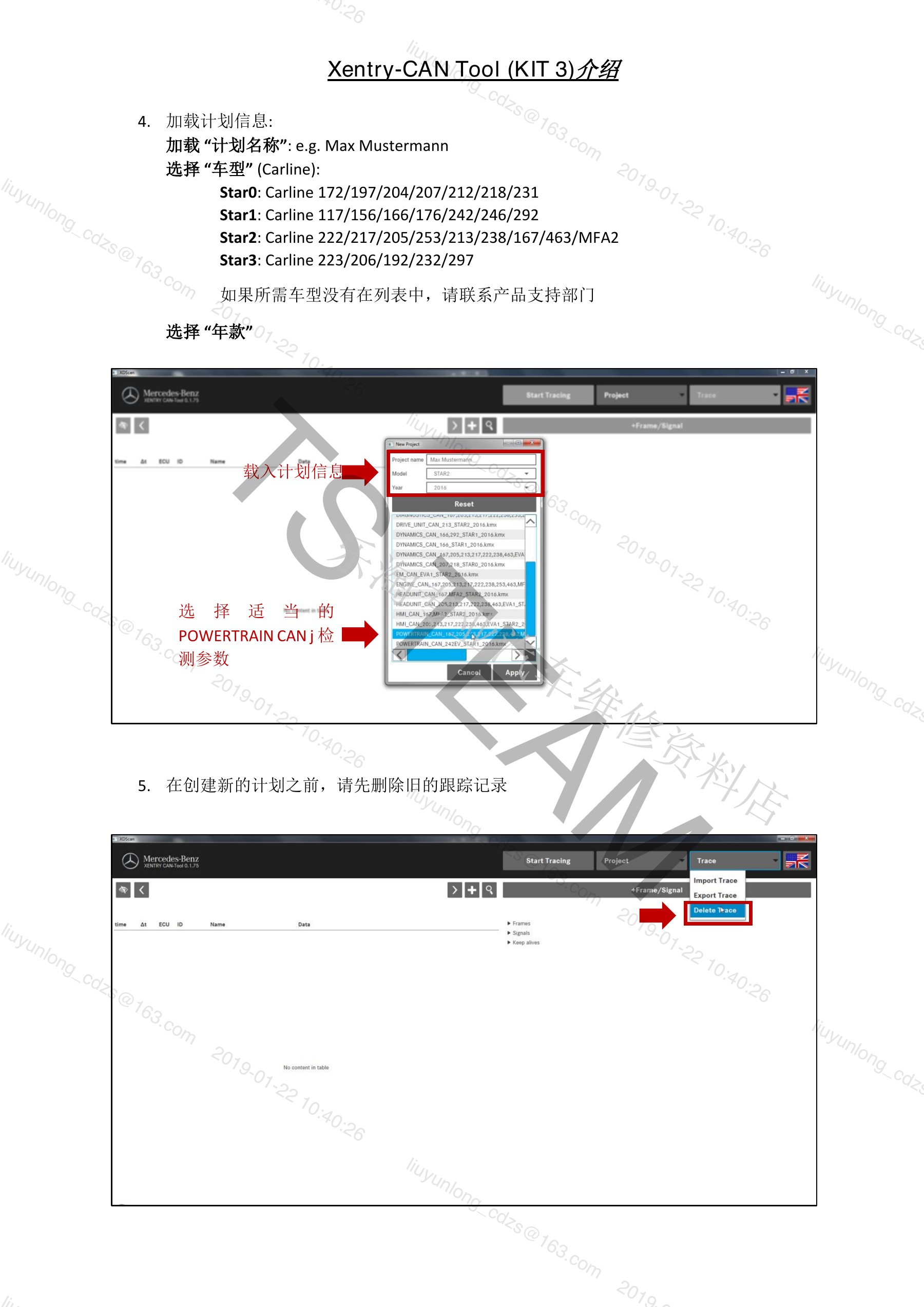

二、参数选择要围绕投诉

根据故障现象选择输入/输出转速、目标与实际挡位、离合器状态、油温、压力和扭矩等相关参数。参数过多会降低采样质量，参数过少又无法建立因果链；应在复现前先做一次静态检查。

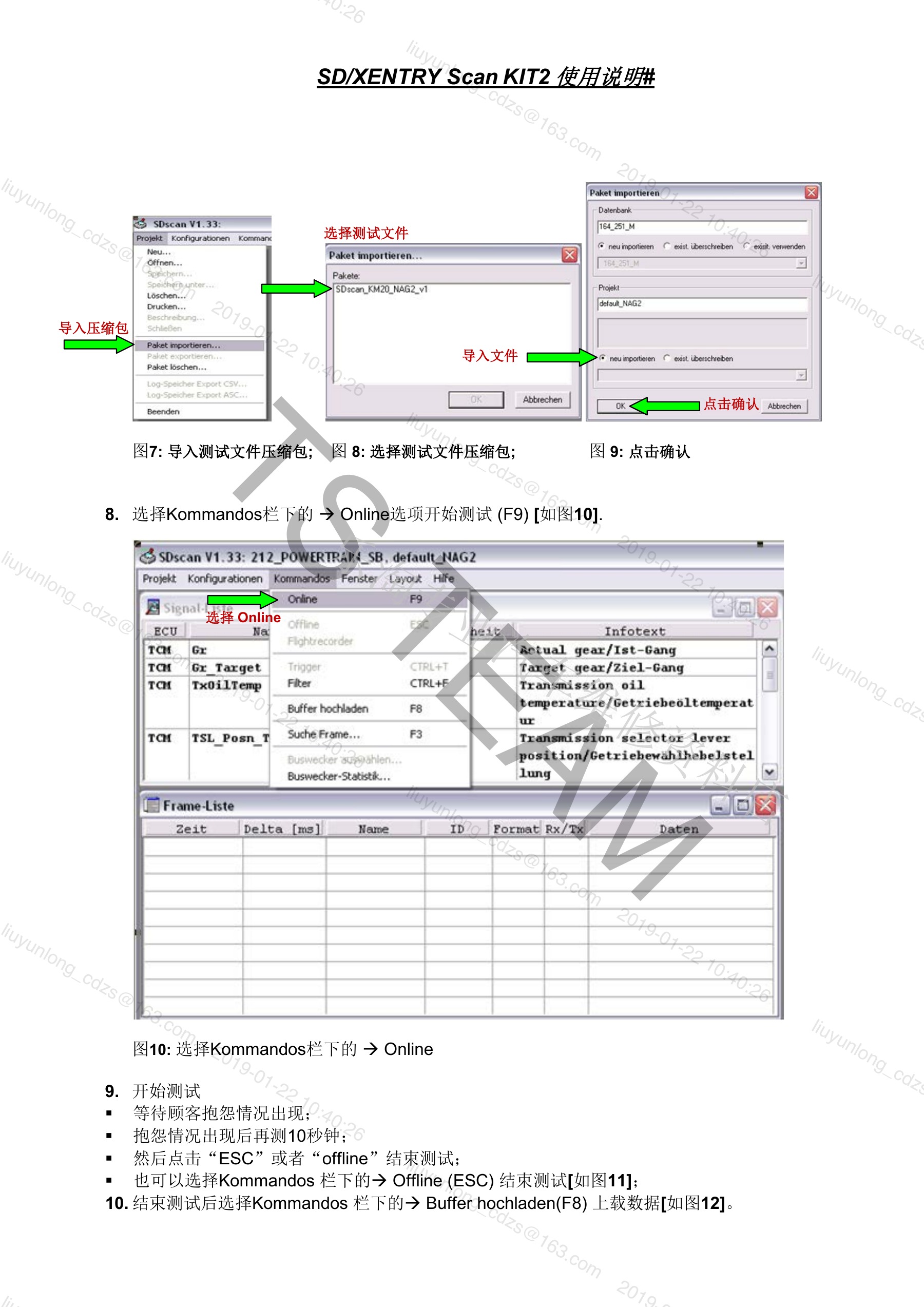

三、设置记录、标记和触发条件

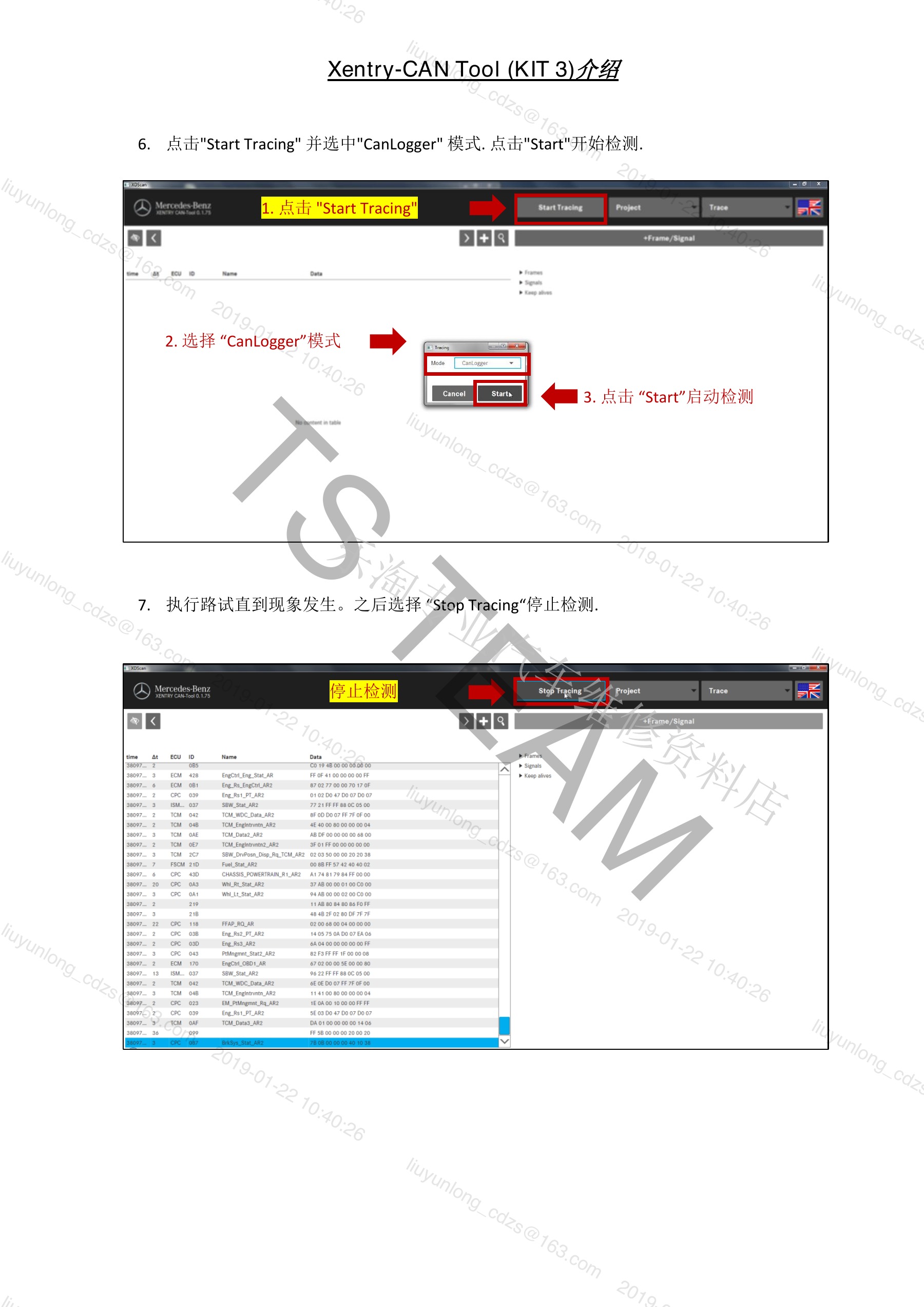

设定合适的记录时长、采样与触发方式，在故障发生时立即添加标记并记录车速、道路、负荷和驾驶动作。若使用自动触发，阈值必须对应真实症状。

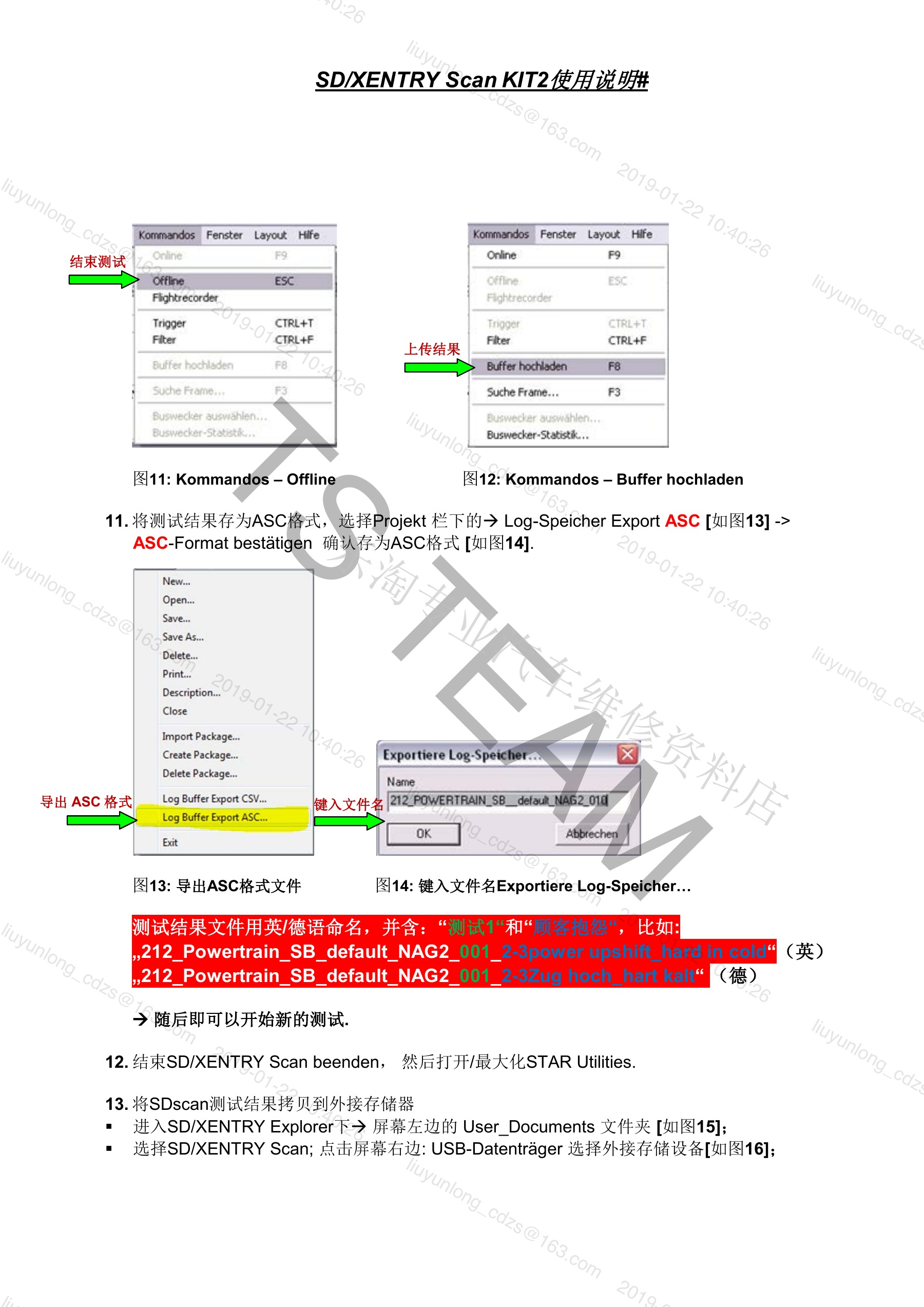

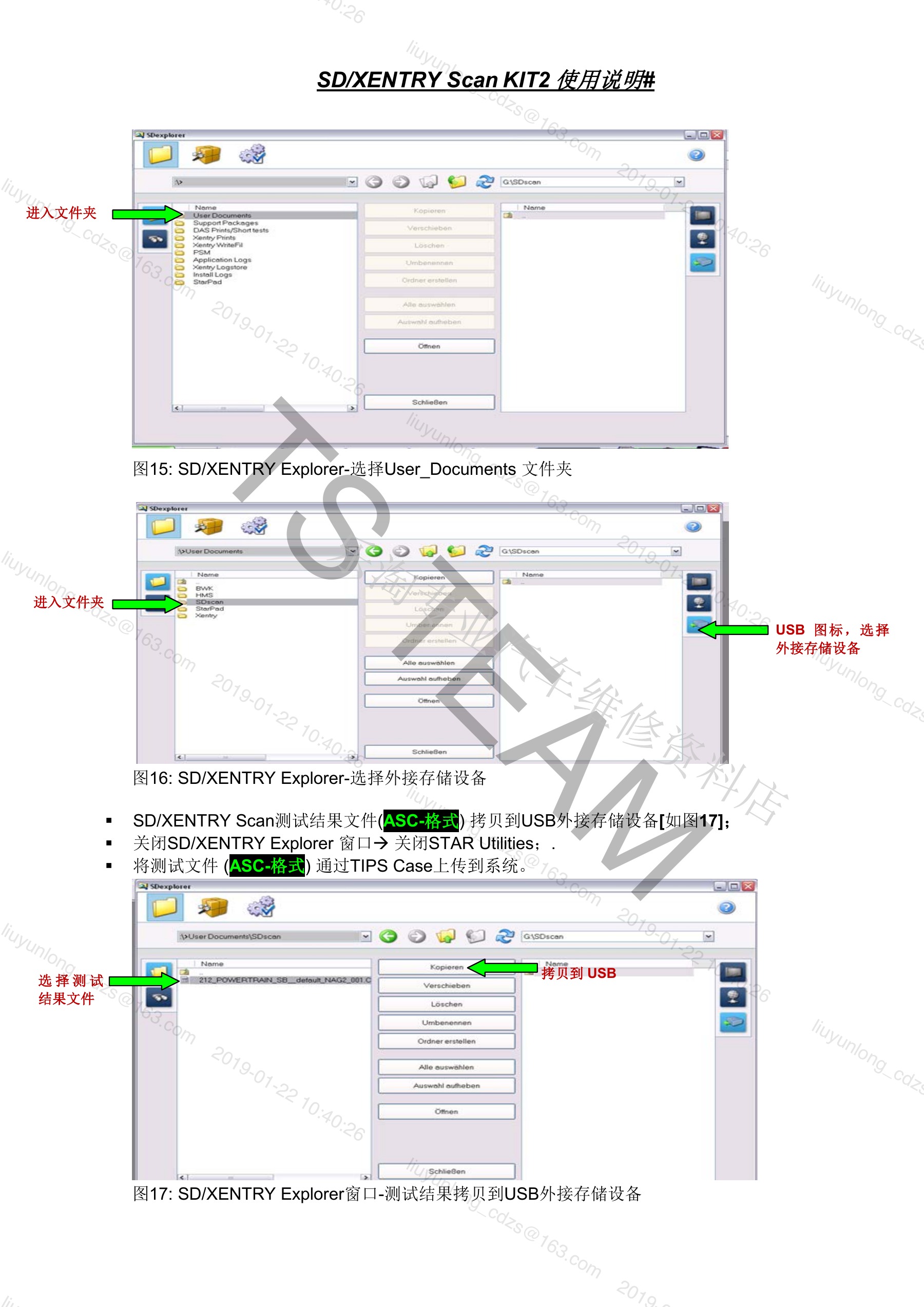

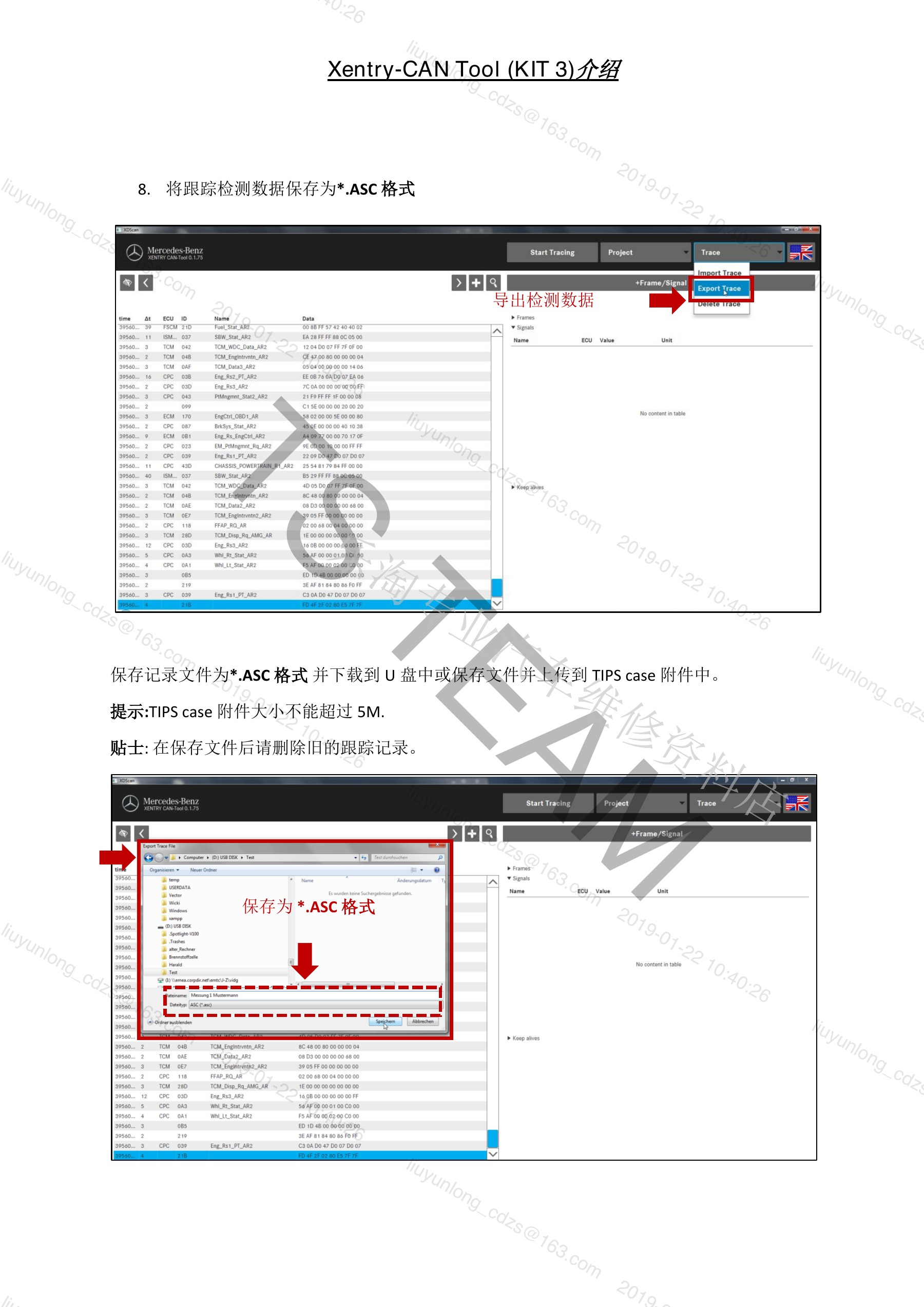

四、保存和导出原始文件

复现后安全停车再停止记录，使用清晰文件名保存原始数据，同时记录VIN、时间、软件版本和测试条件。不要只截取一张曲线图；保留可回放的原始文件便于技术支持复核。

五、曲线分析要对齐同一时间轴

把目标挡位、实际挡位、转速差、离合器状态和压力曲线放在同一事件窗口比较，先确认哪个变化最早发生。数据提交时附上故障码、环境数据、作业历史和复现步骤，不能只凭曲线形状直接判定零件。
