整理长城 1.3T GW4B13发动机(60针+94针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

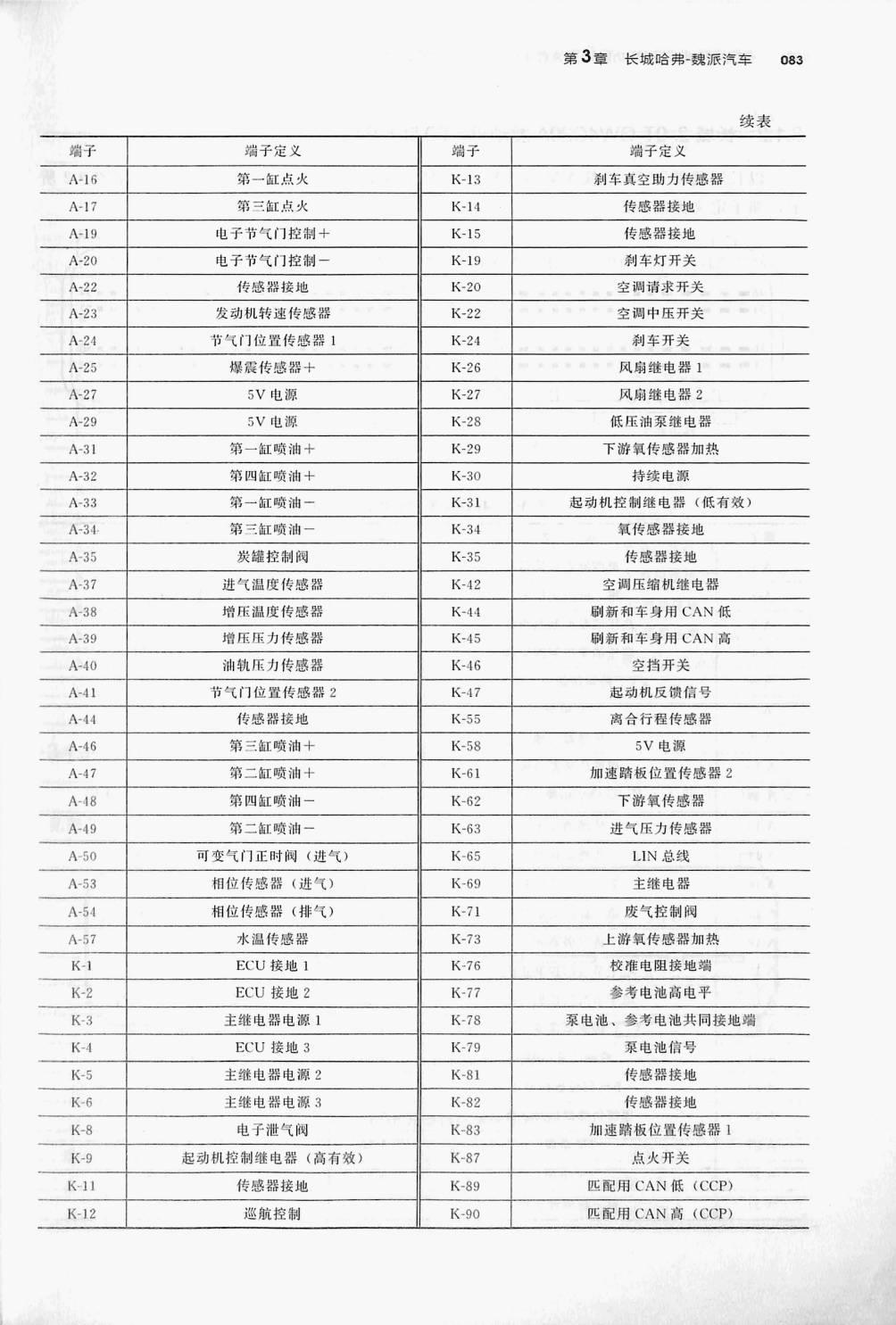

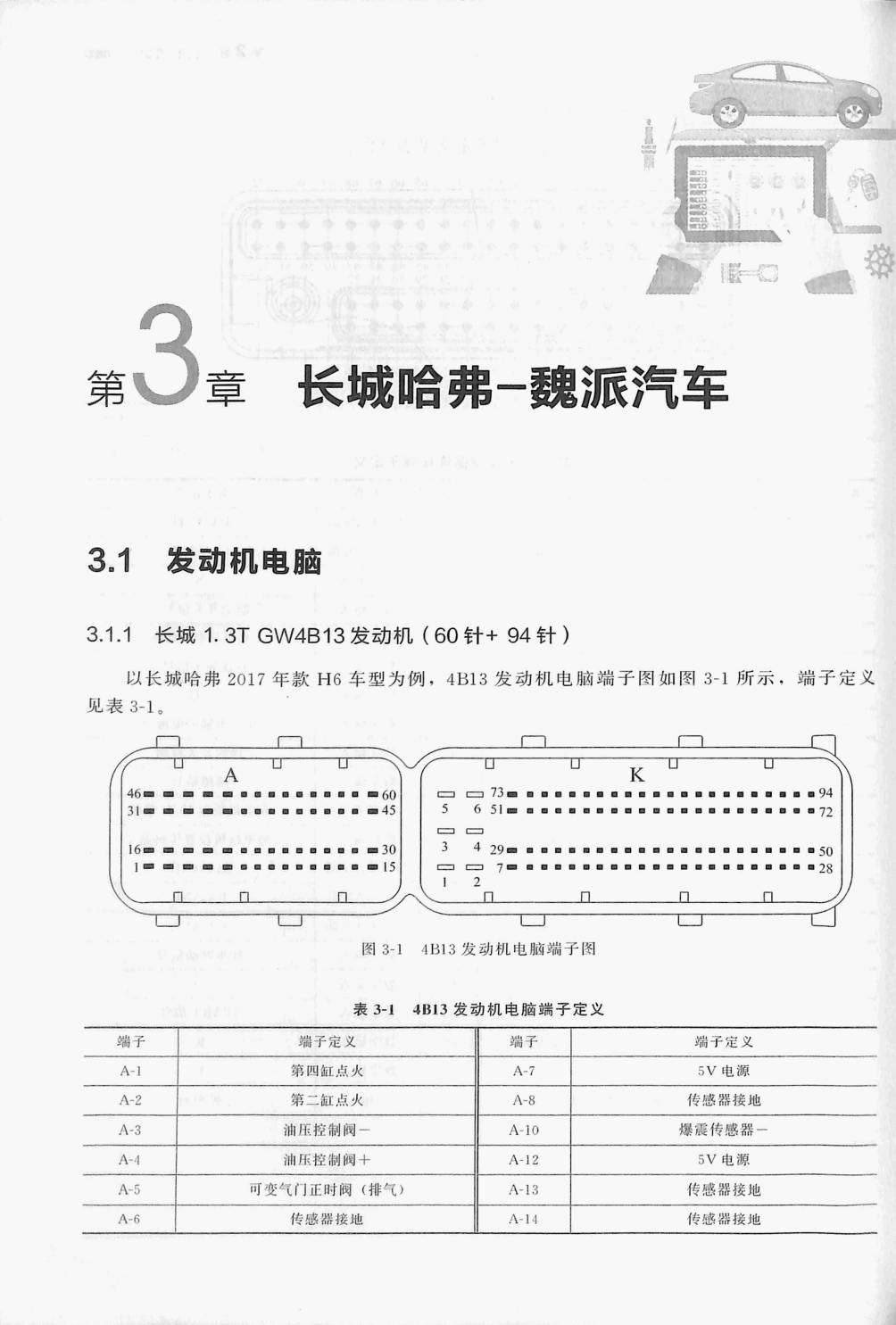

原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。
表3-1 4B13 发动机电脑端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| A-1 | A-7 | 5V电源 | |
| A-2 | A-8 | 传感器接地 | |
| A-3 | 油压控制阀一 | A-10 | 爆震传感器一 |
| A-4 | 油压控制阀+ | A-12 | 5V电源 |
| A-5 | 可变气门正时阀(排气) | A-13 | 传感器接地 |
| A-6 | 传感器接地 | A-14 | 传感器接地 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
