上海大众上海大众威然 汽车底板 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。
原始电路图

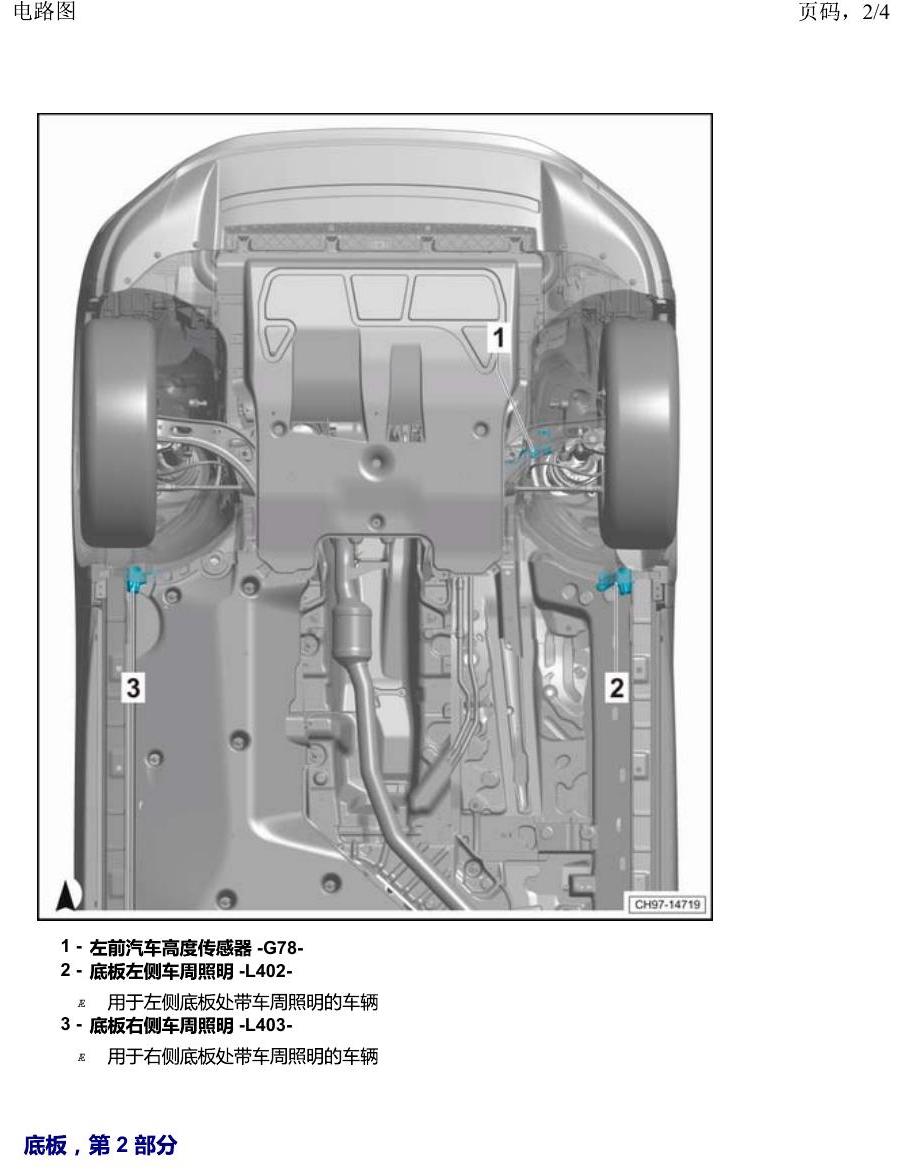

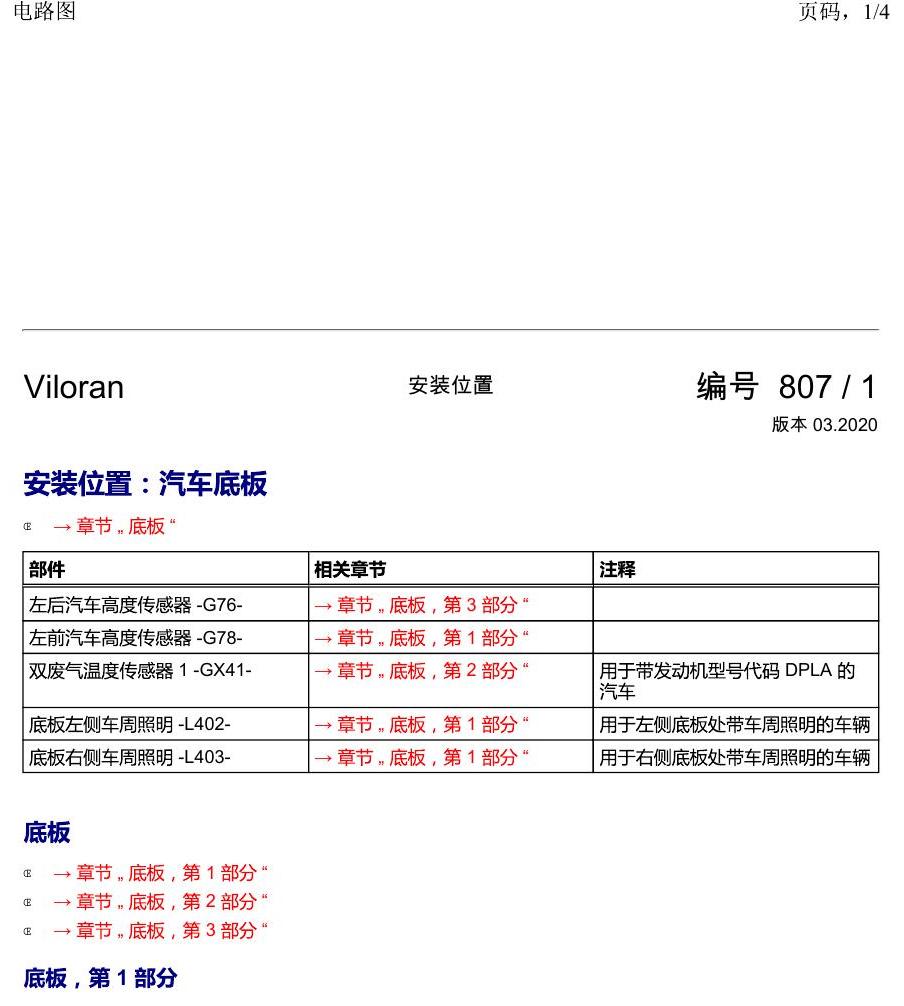

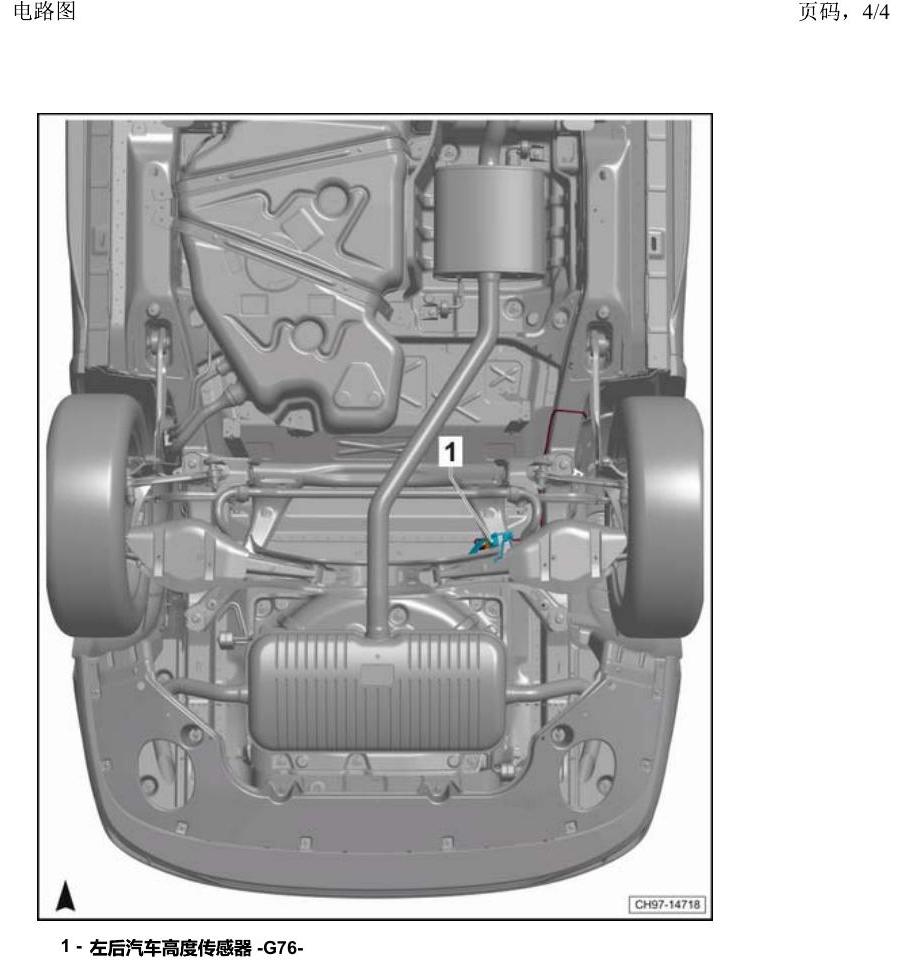

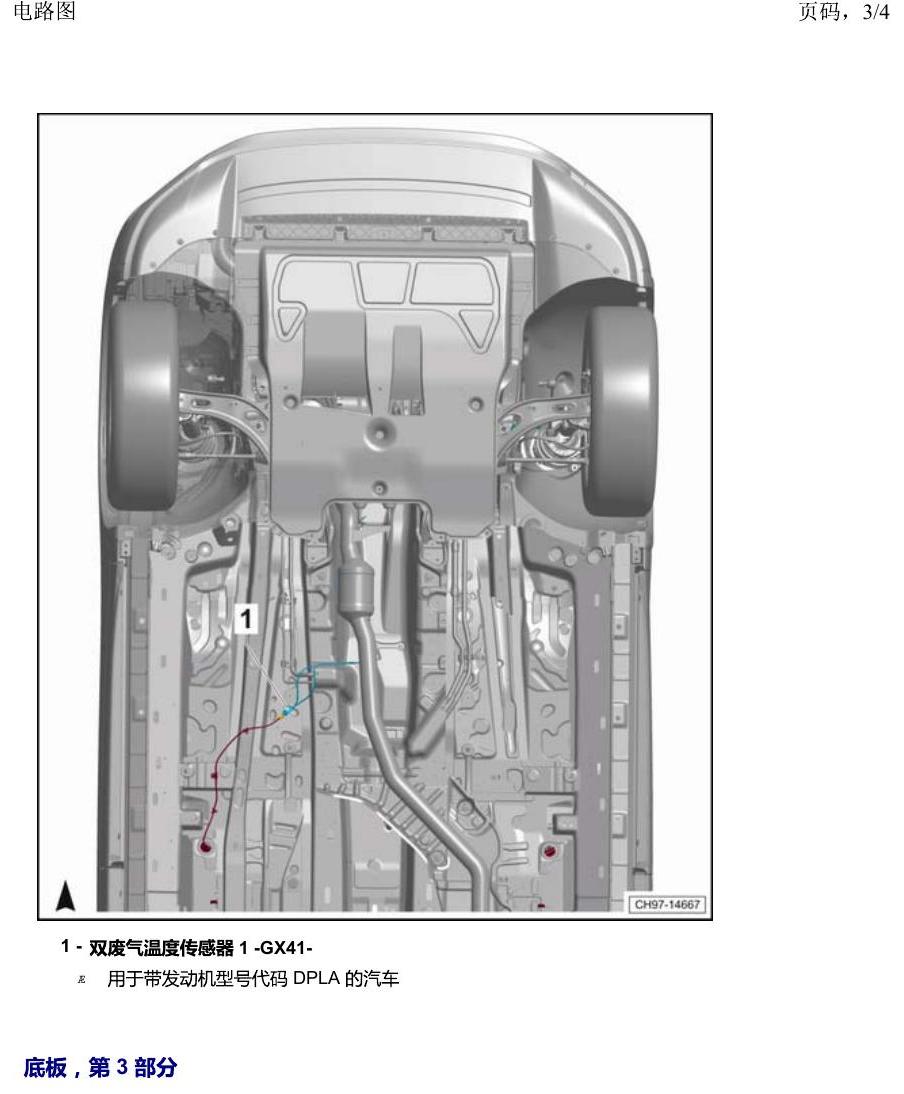

下方为原始资料图，共 4 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。
核对说明
同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。
一汽大众3321 速腾 MQB 方向机 电路图
一汽大众3321 速腾 MQB 方向机 电路图资料。
上海大众新帕MQB 保险丝配置 , (0K3) 电路图
上海大众新帕MQB 保险丝配置 , (0K3) 电路图资料。
一汽大众3321 Jetta VS5 电路图 滑动天窗 电路图
一汽大众3321 Jetta VS5 电路图 滑动天窗 电路图资料。
上海大众2020 POLO 电路图 车内的保险丝 电路图
上海大众2020 POLO 电路图 车内的保险丝 电路图资料。
上海大众桑塔纳1.5 1.5 升汽油发动机 , DLX,DLXA,DLW,DLWA 电路图
上海大众桑塔纳1.5 1.5 升汽油发动机 , DLX,DLXA,DLW,DLWA 电路图资料。
上海大众新帕MQB 安装位置 汽车前部的控制单元 电路图
上海大众新帕MQB 安装位置 汽车前部的控制单元 电路图资料。
