斯柯达柯米克 1.5 发动机 DLXA 电路图

2024年11月8日 08:20:00肖师傅

肖师傅

管理员

14385
文章

2
粉丝

电路速查评论143阅读模式

摘要斯柯达柯米克 1.5 发动机 DLXA 电路图资料。

斯柯达柯米克 1.5 发动机 DLXA 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。

原始电路图

下方为原始资料图，共 29 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。

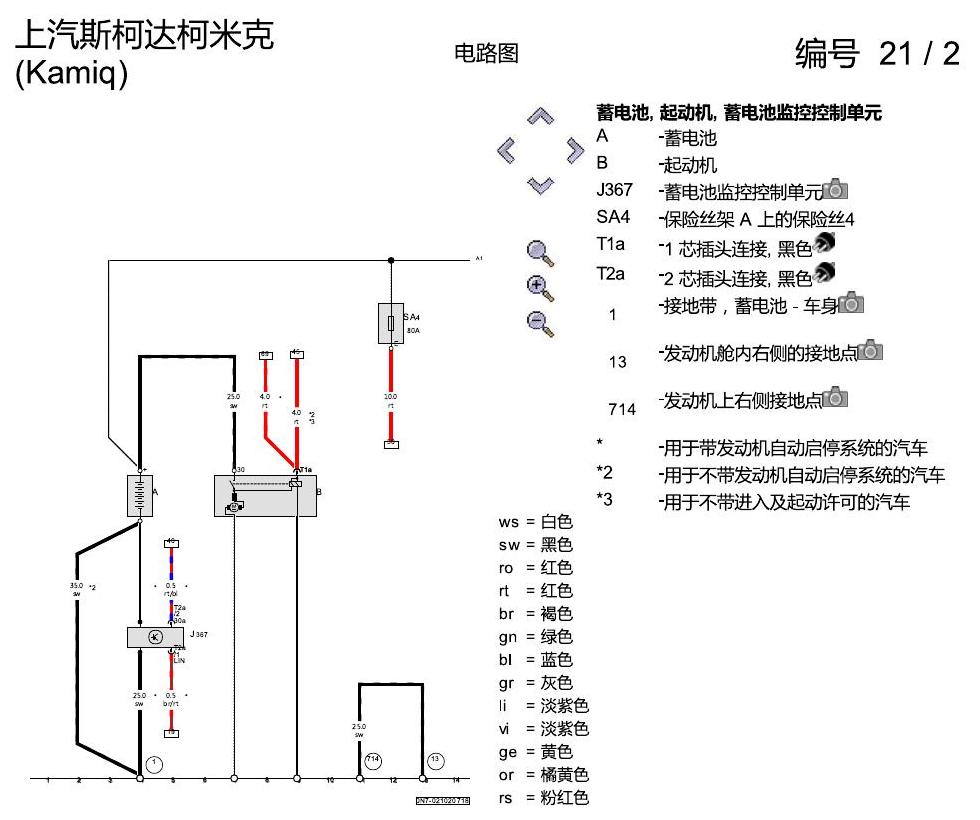

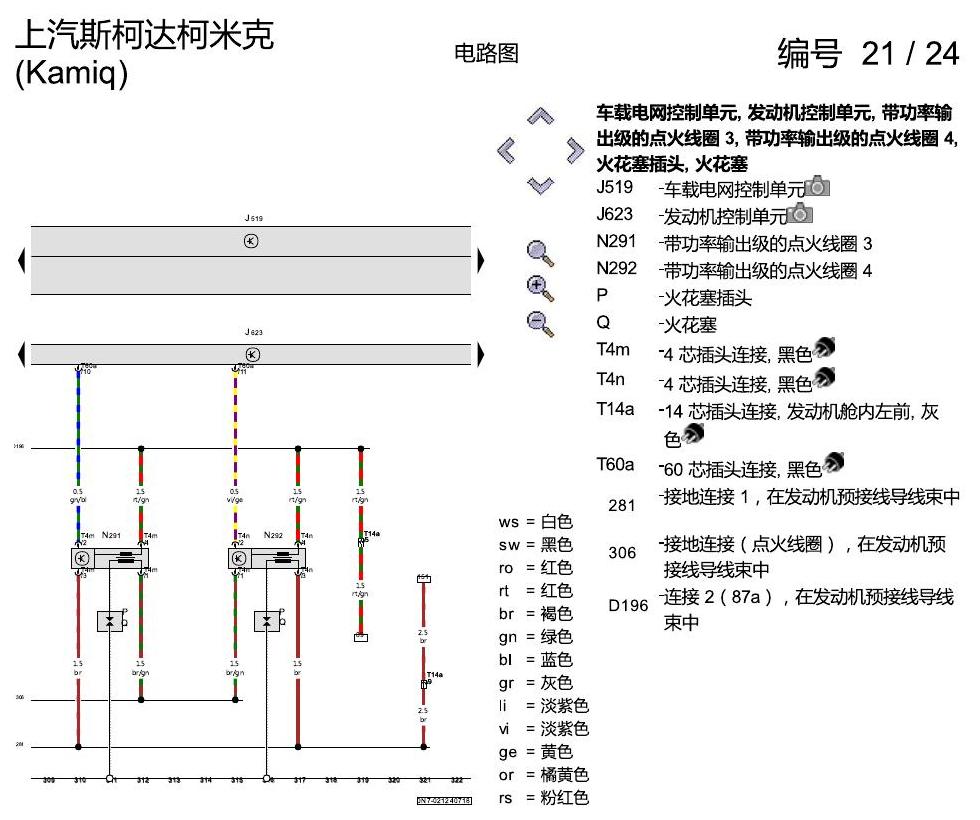

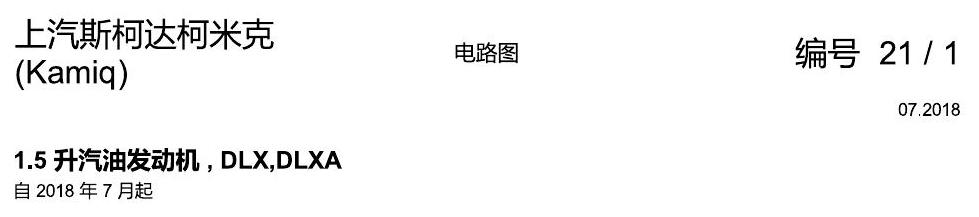

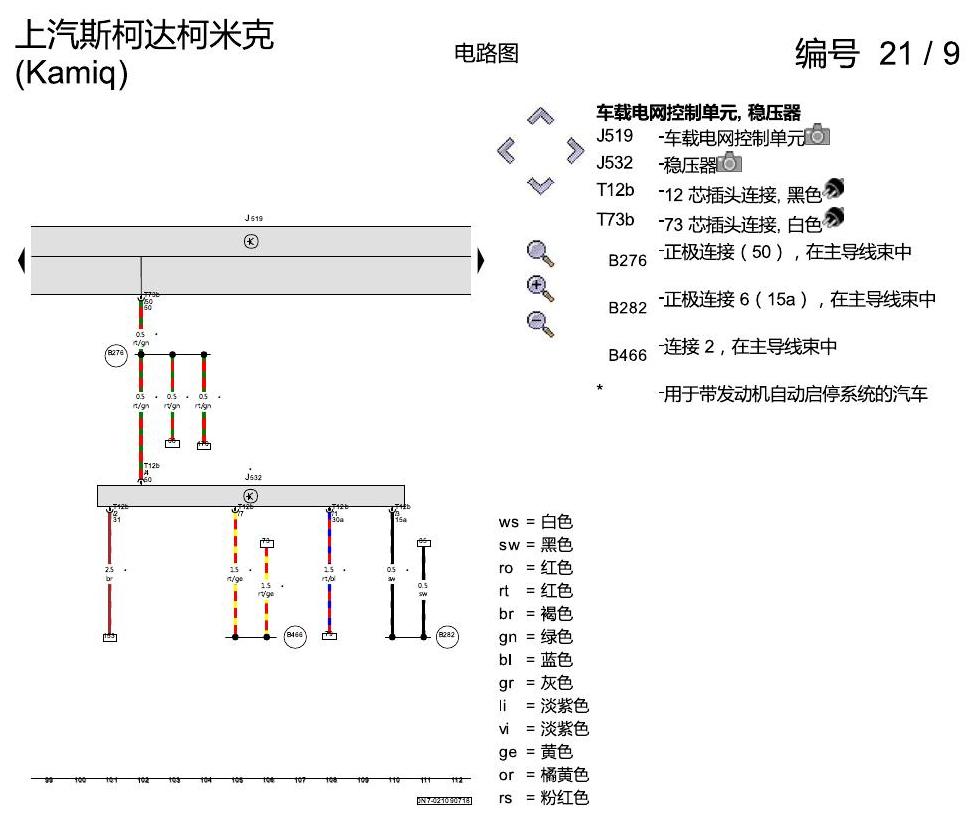

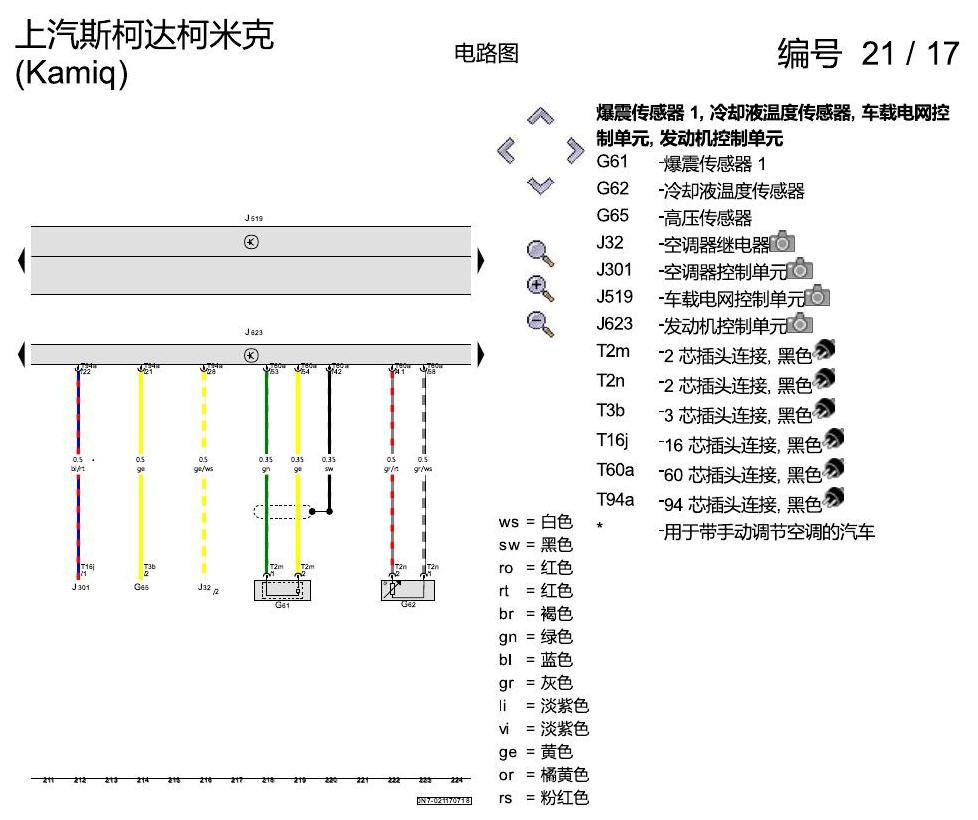

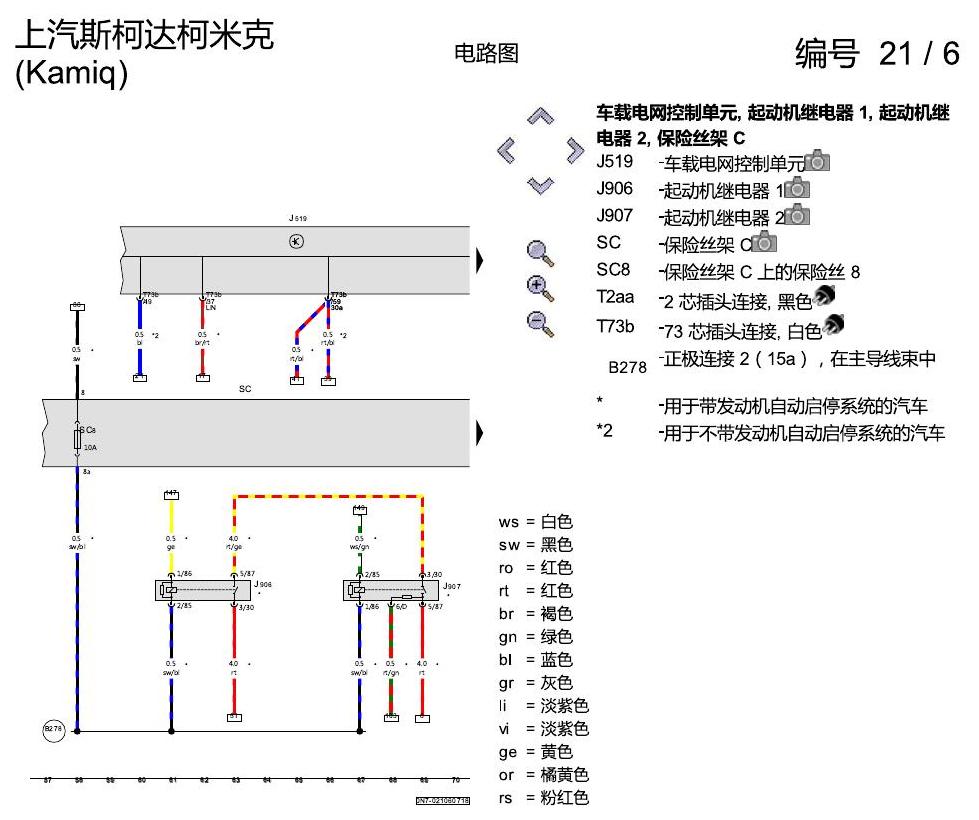

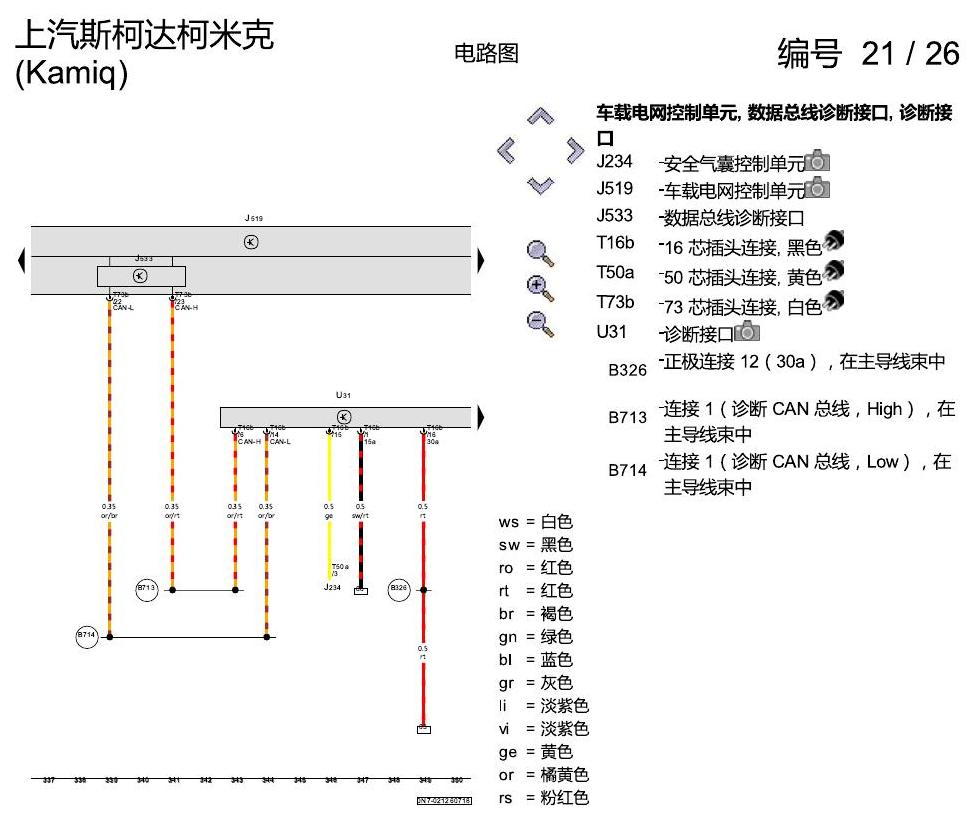

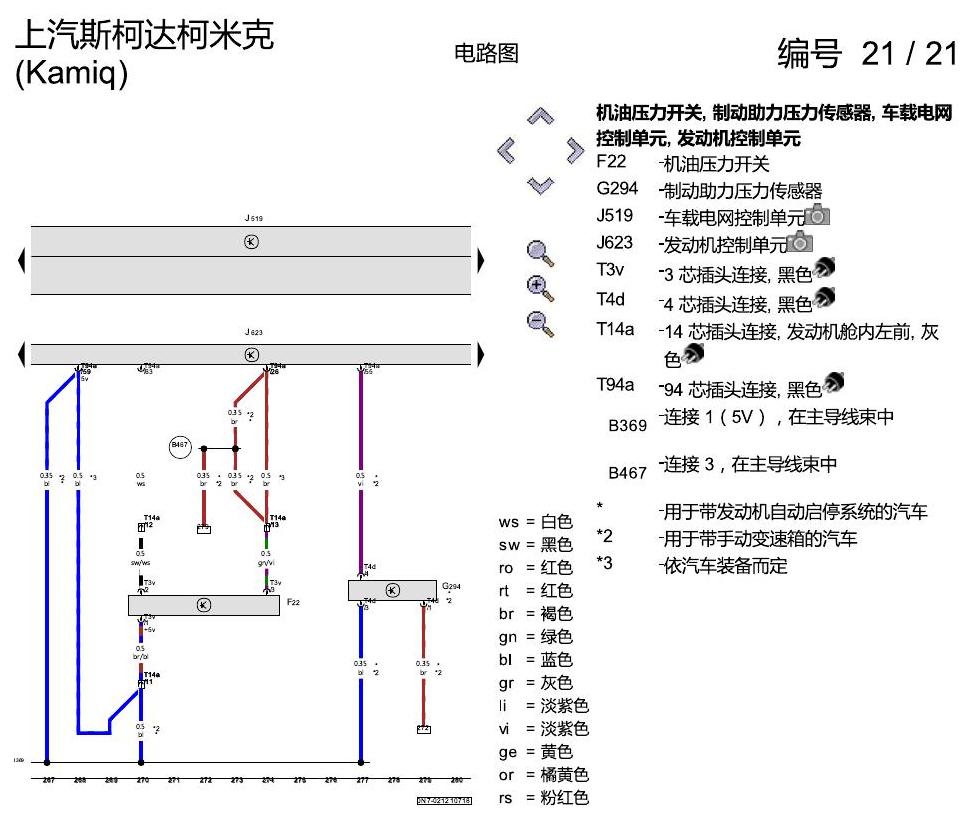

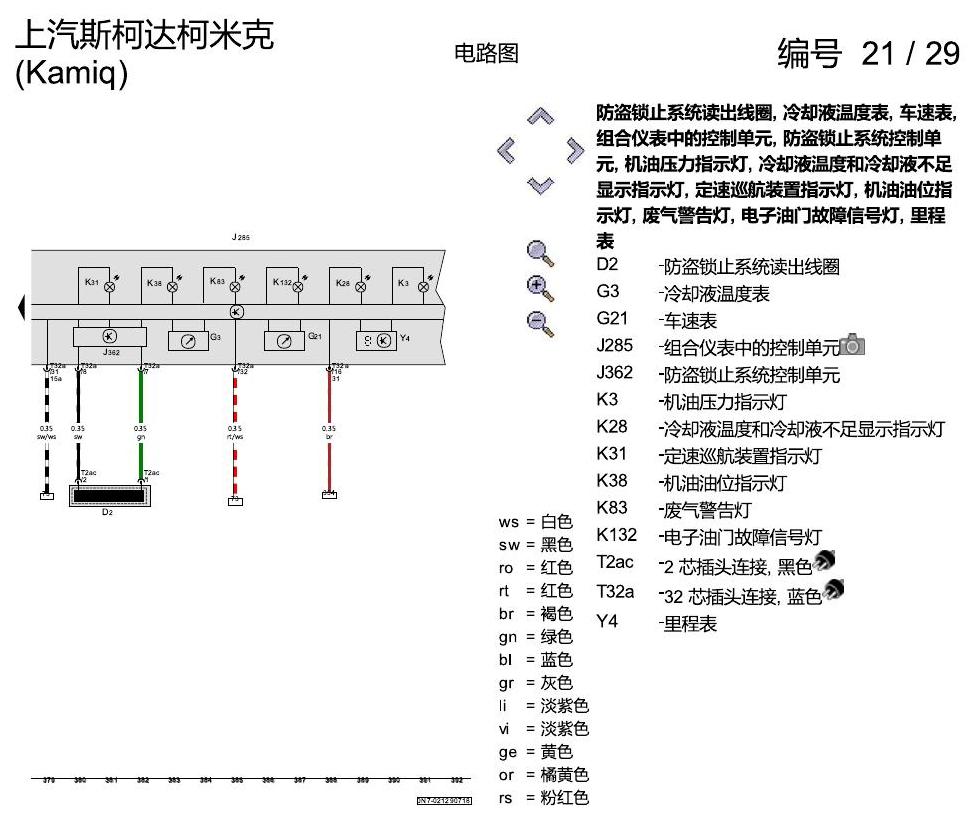

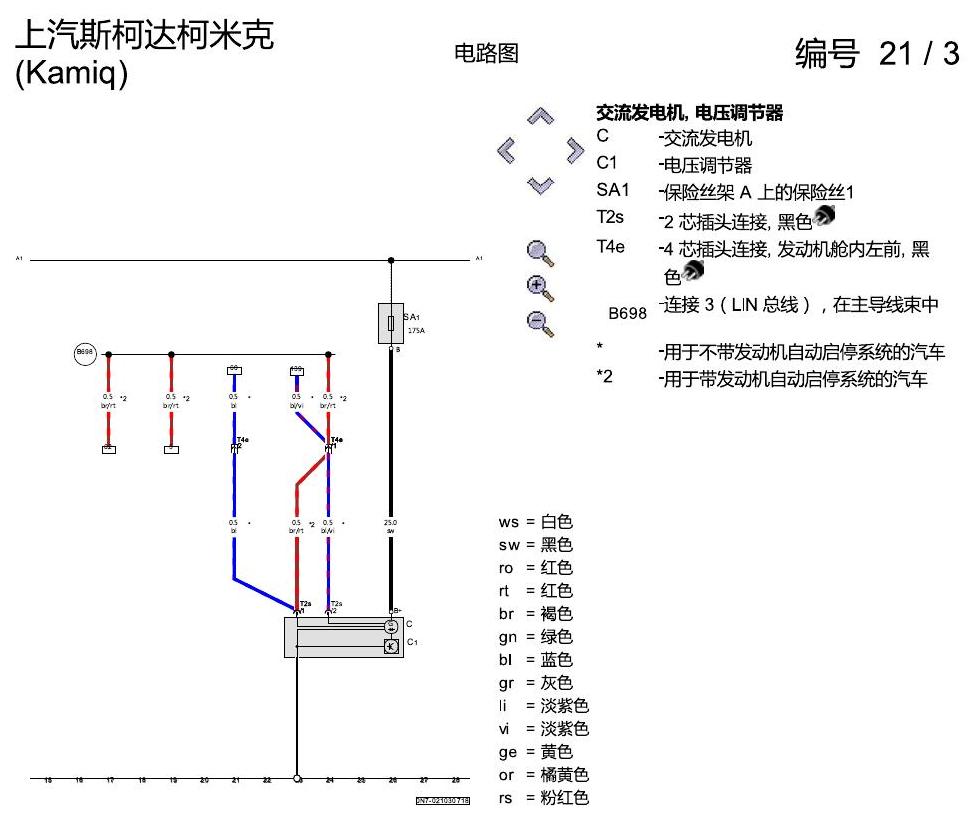

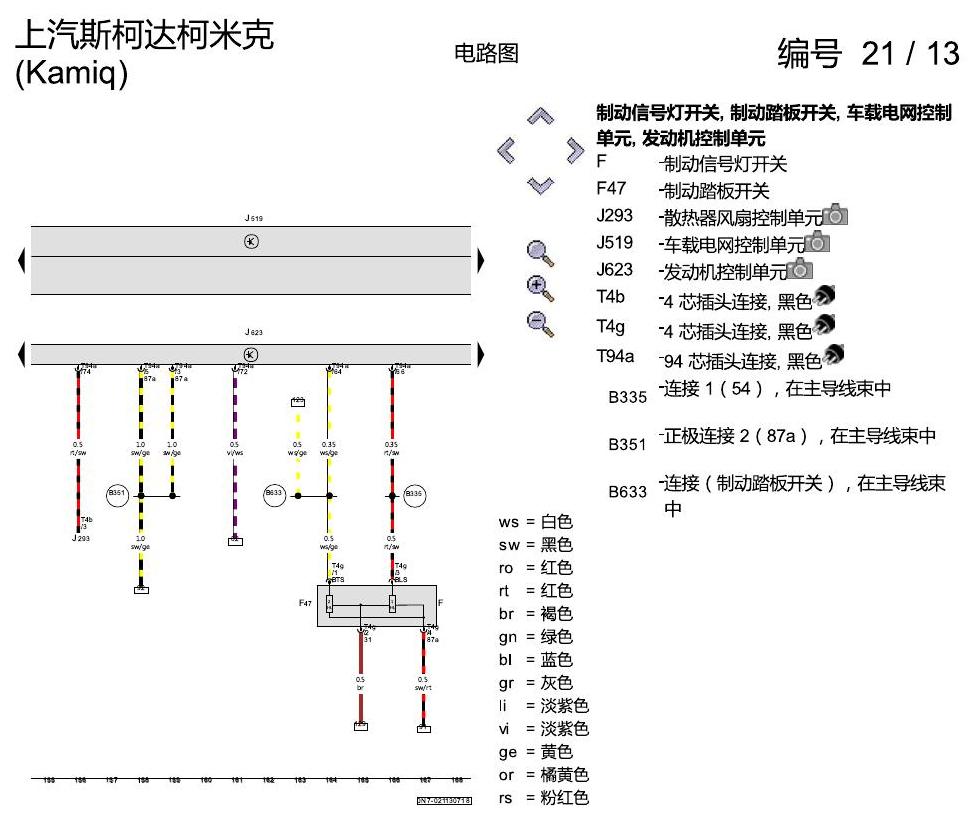

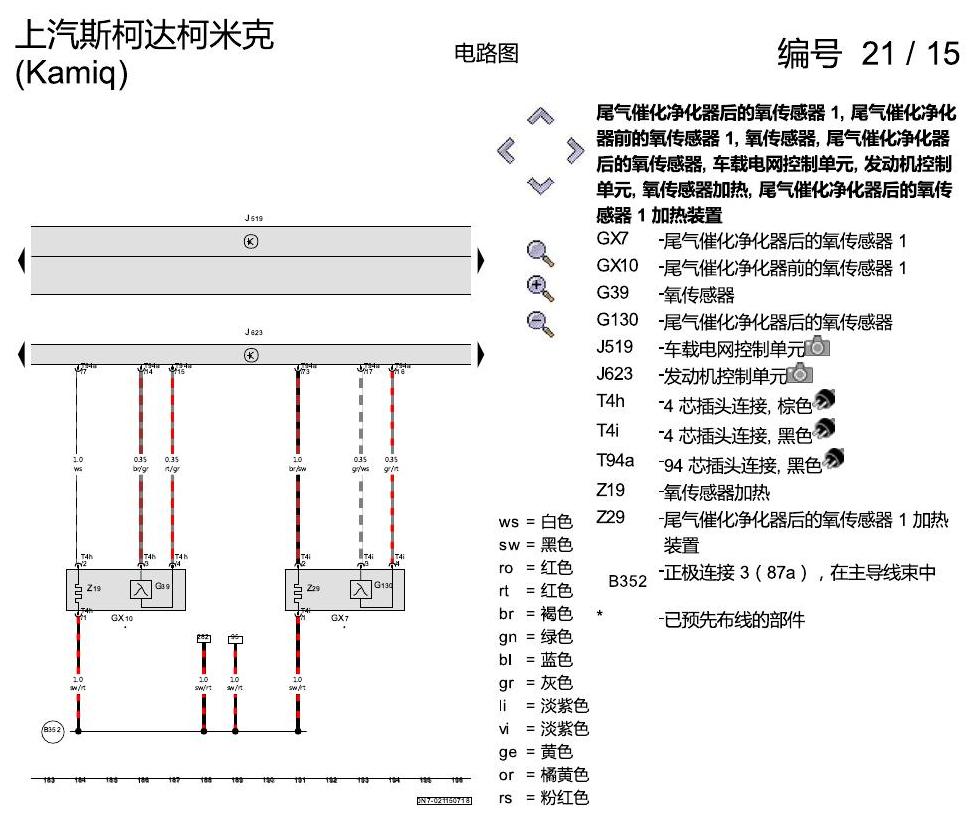

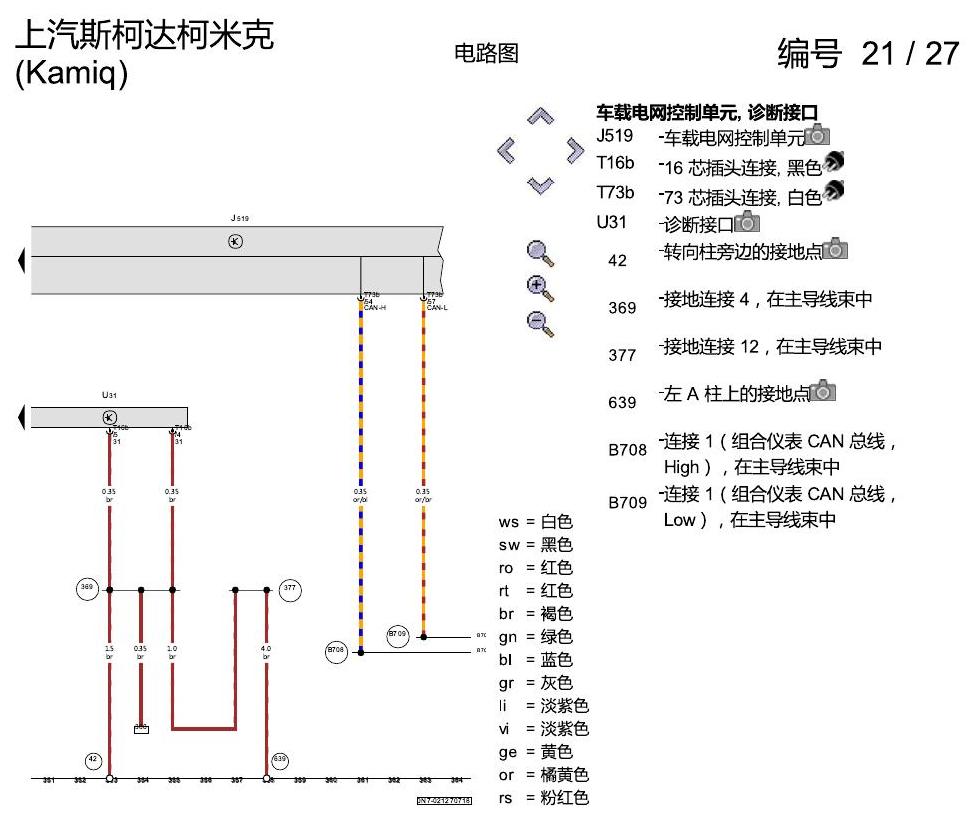

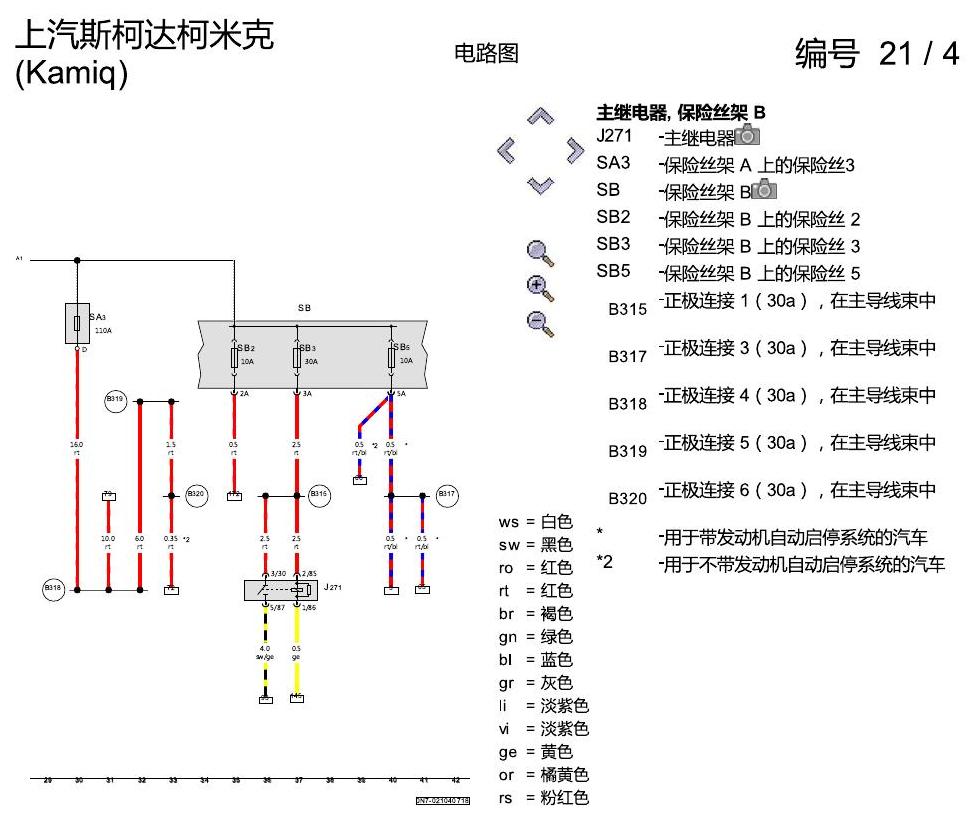

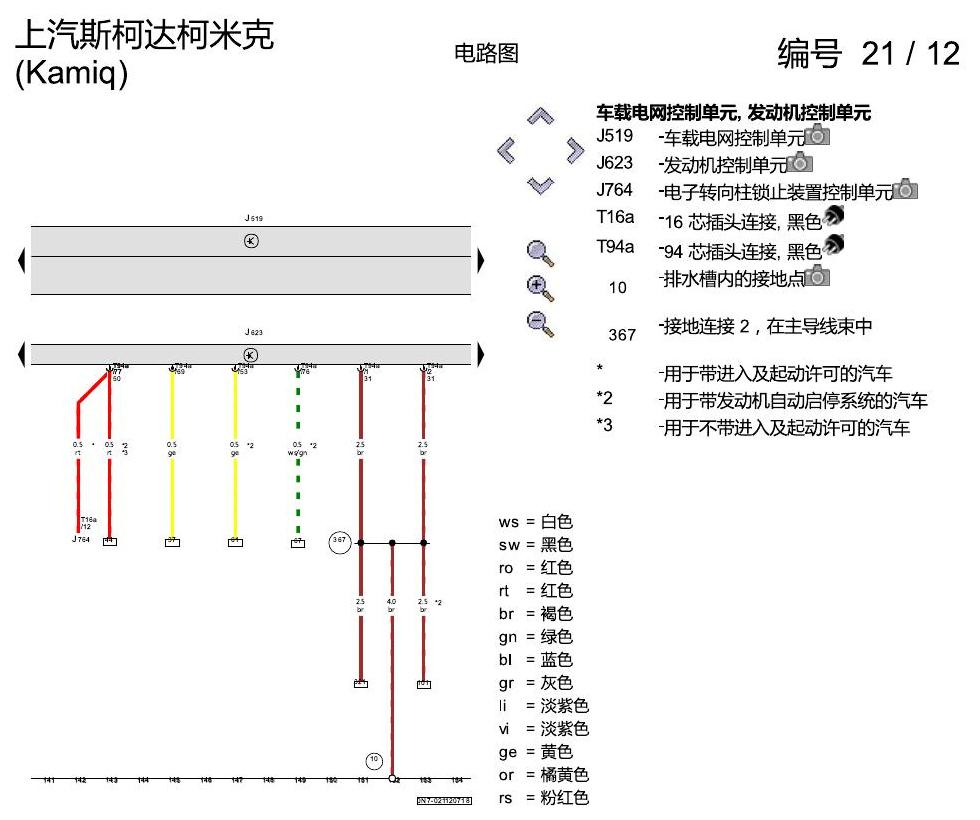

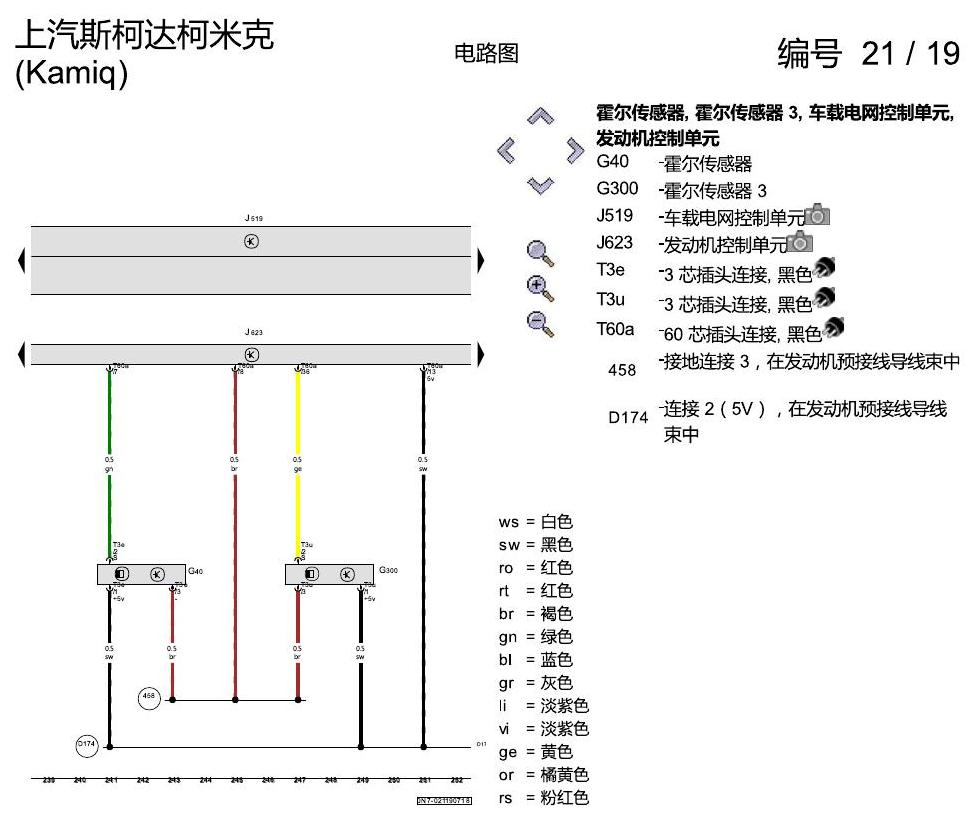

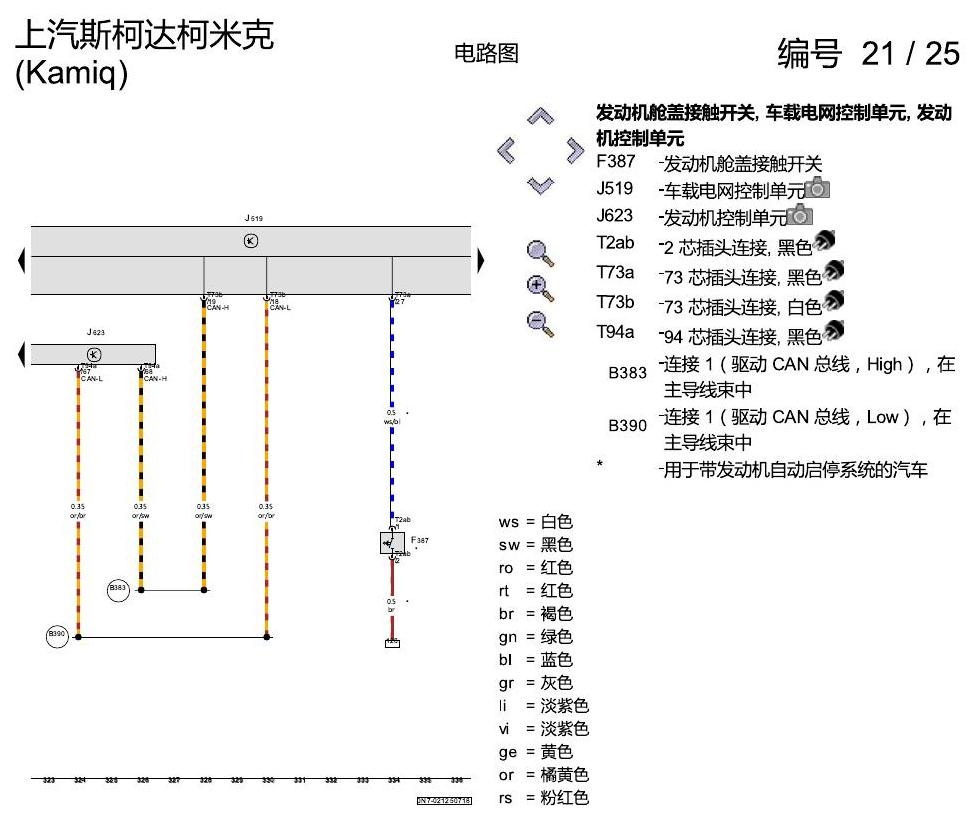

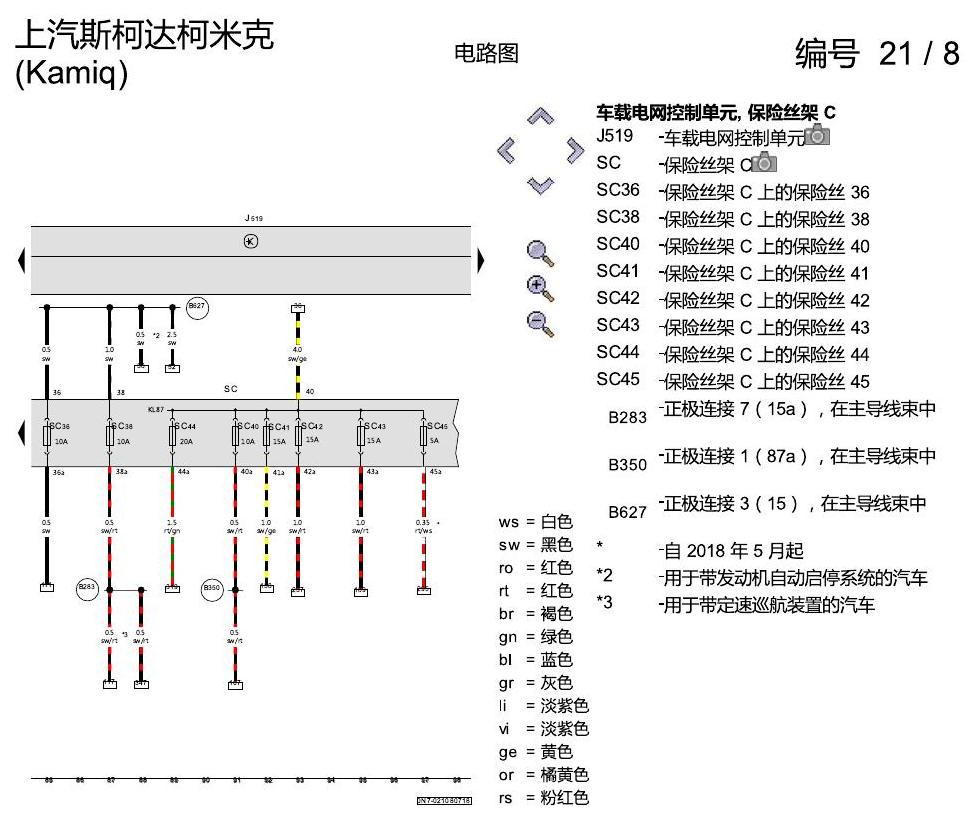

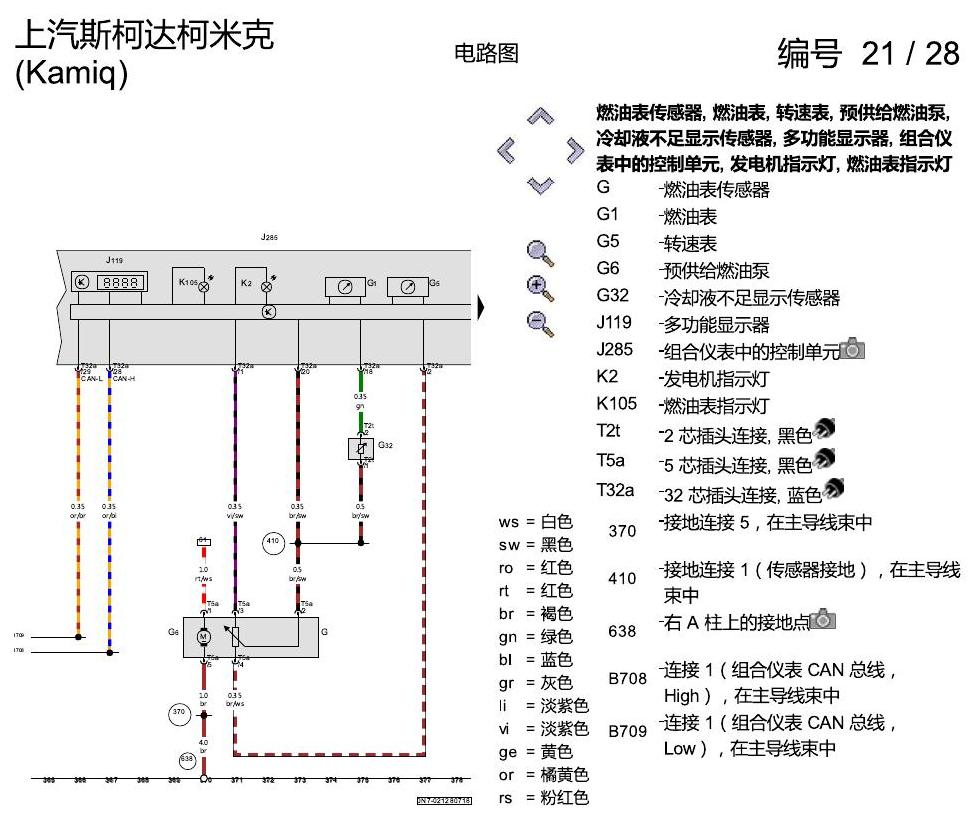

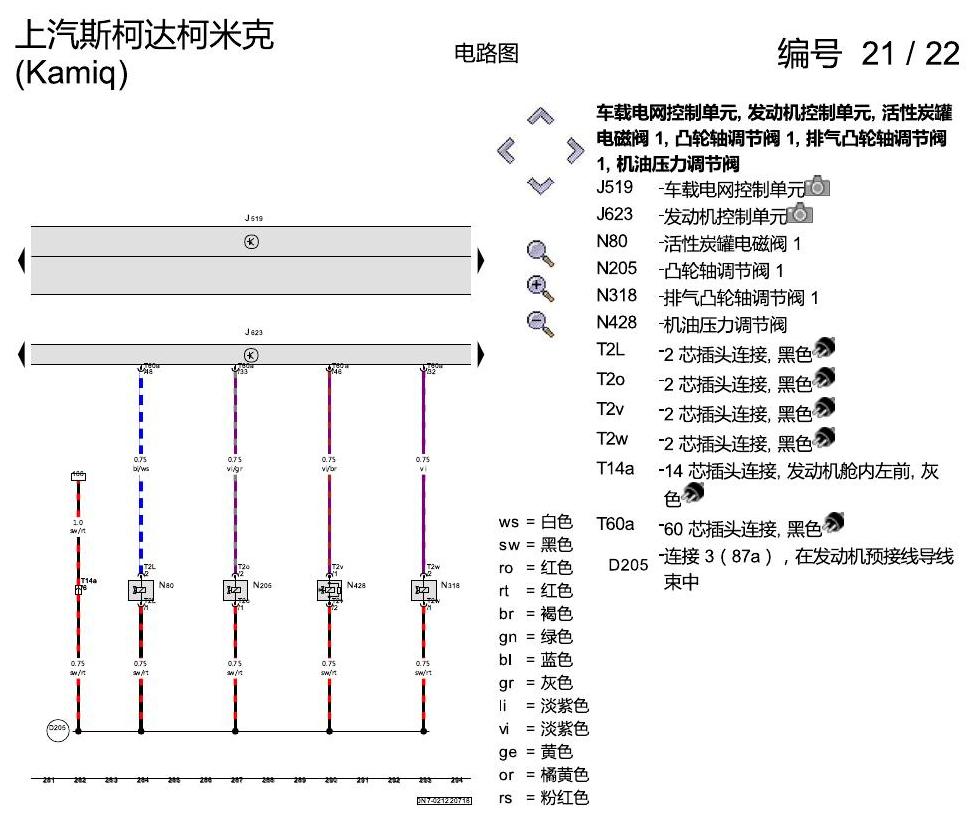

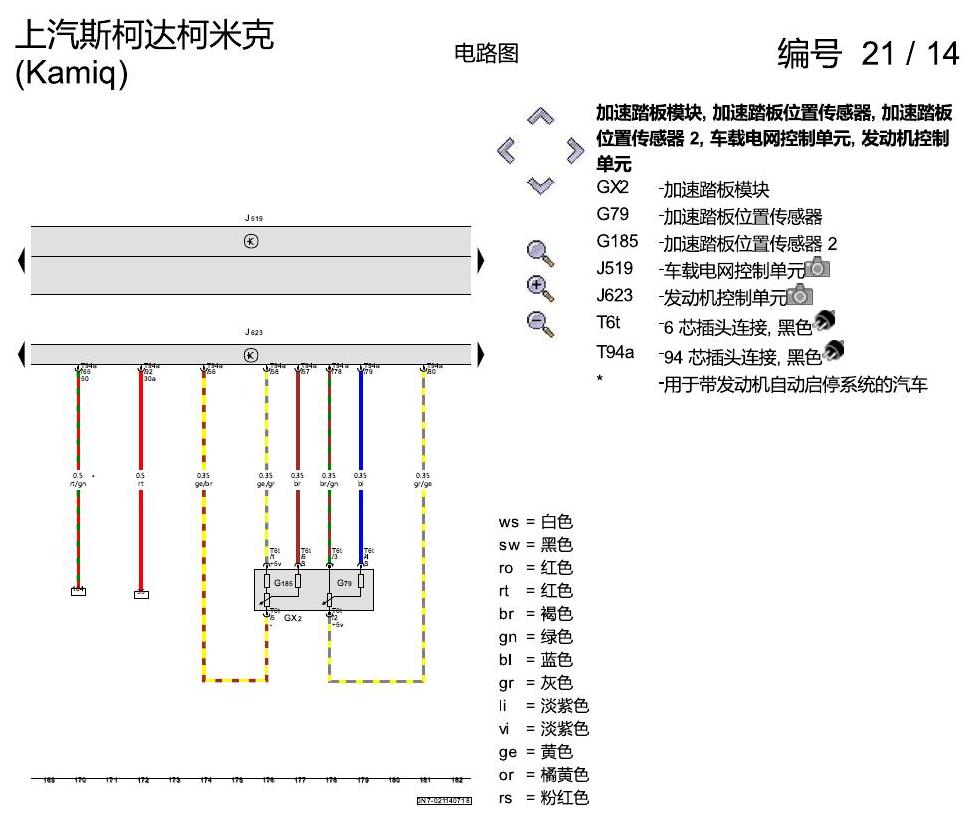

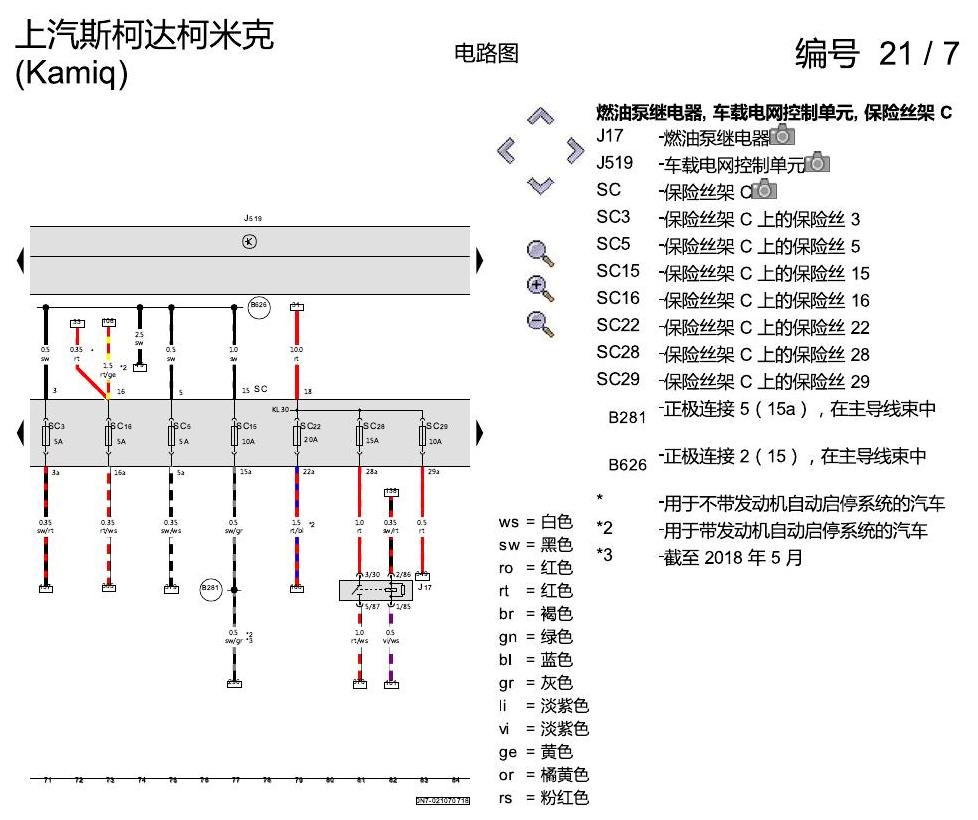

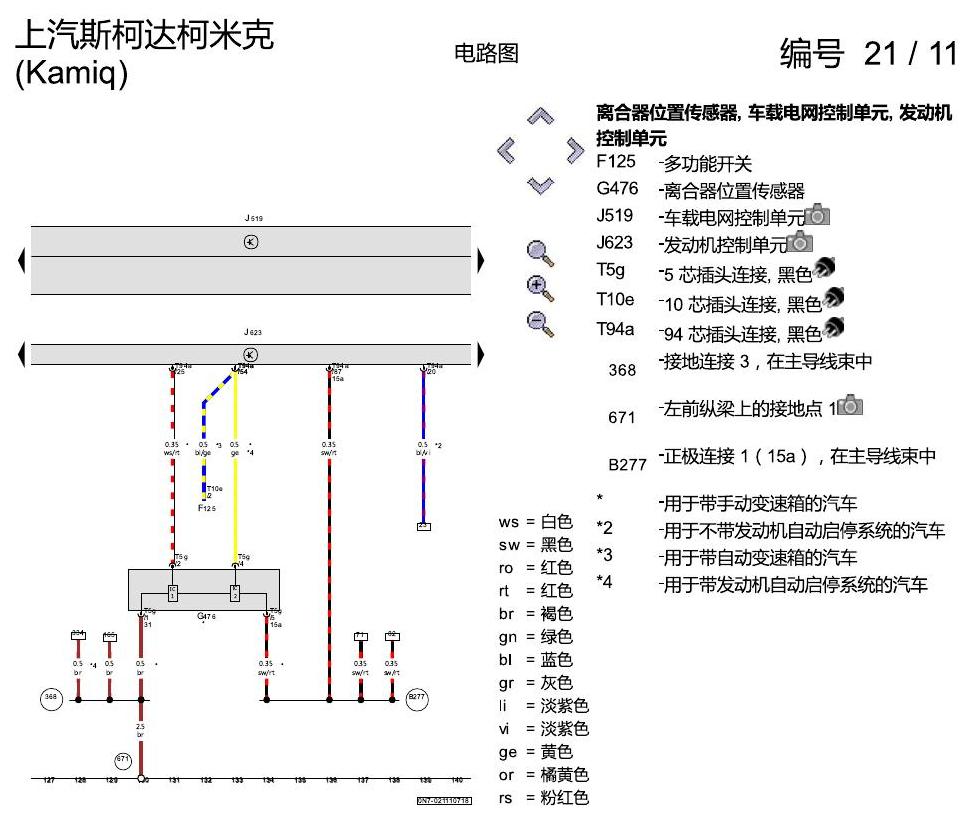

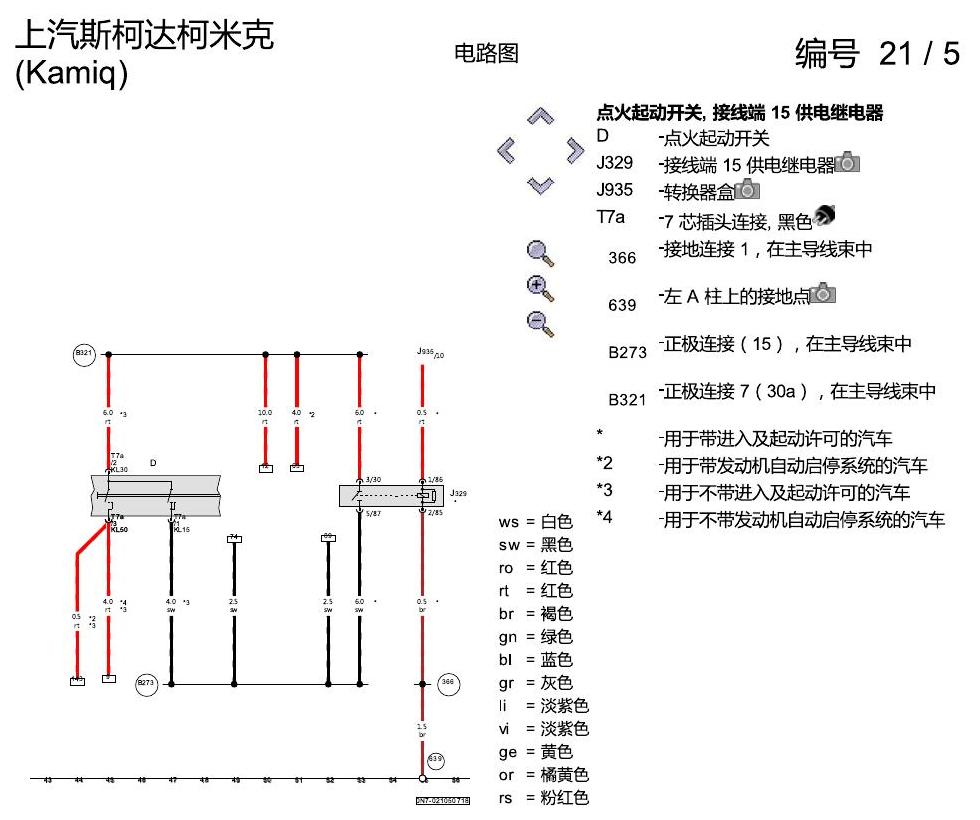

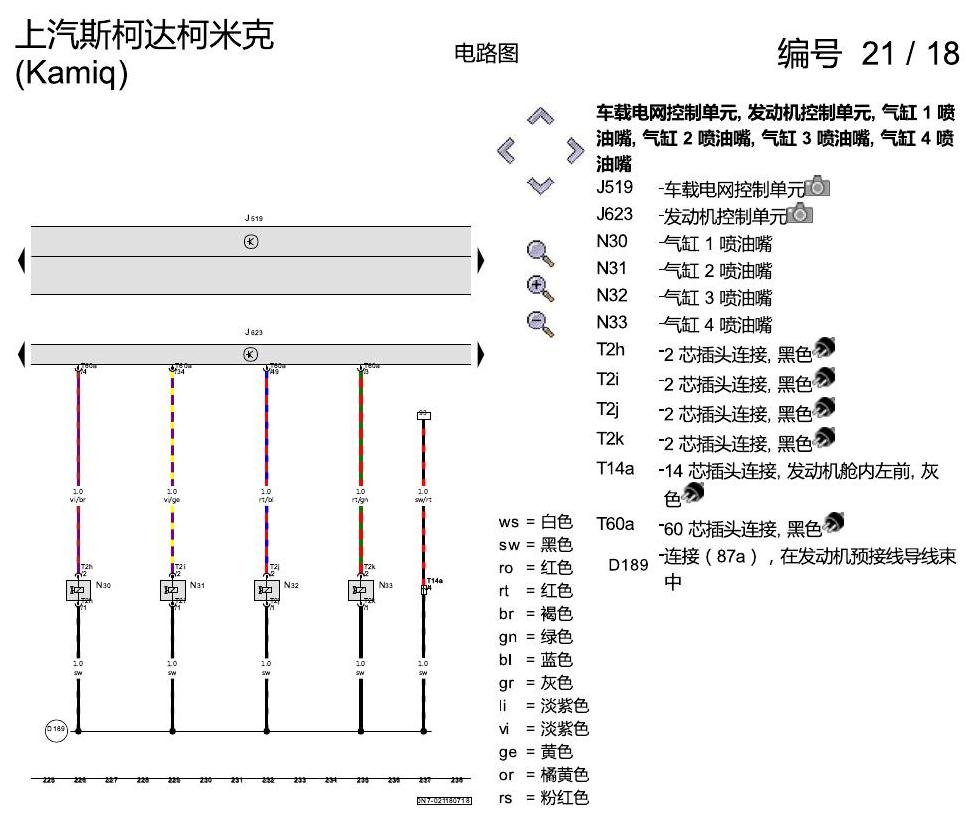

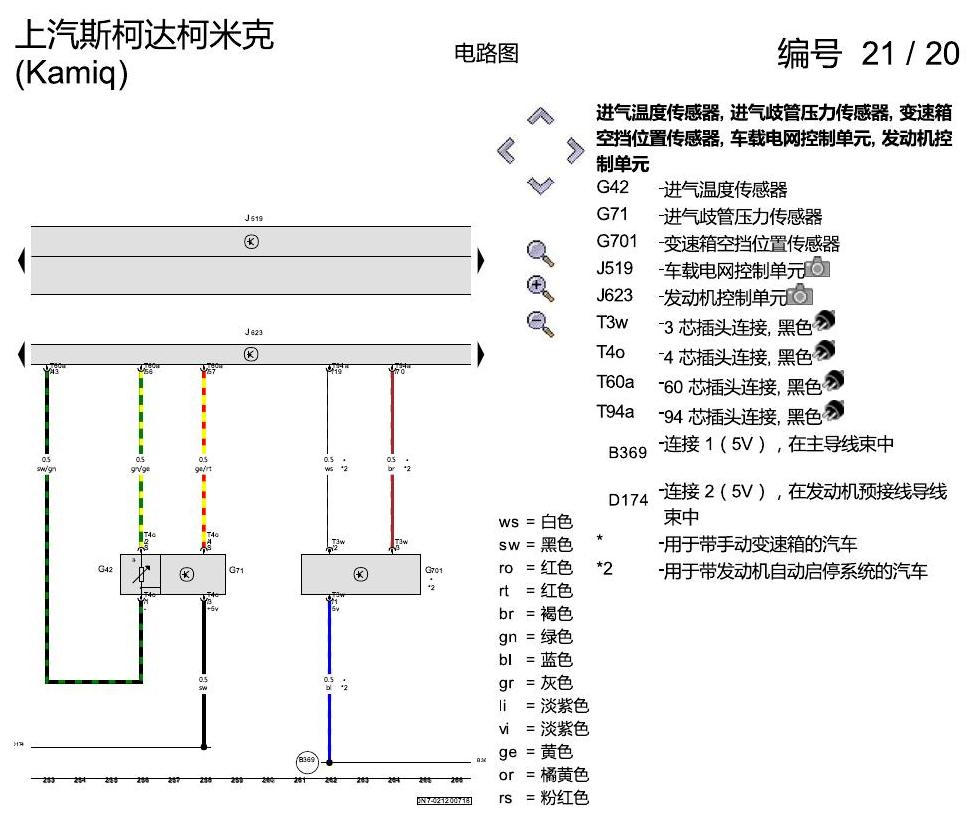

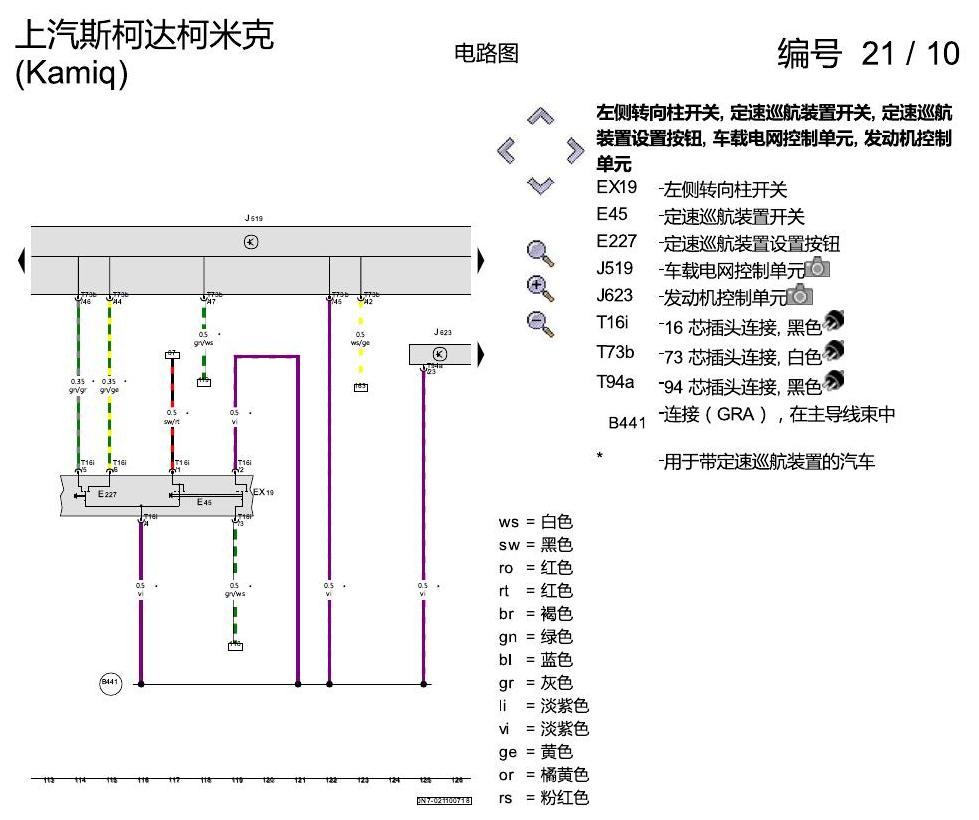

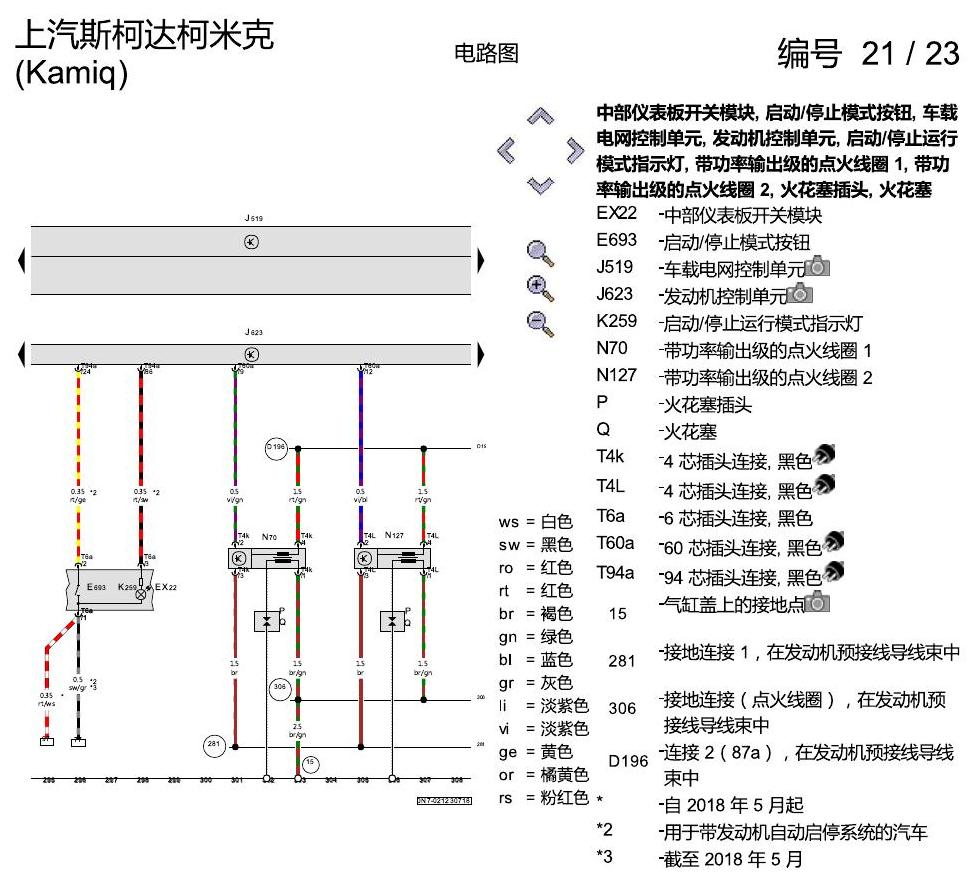

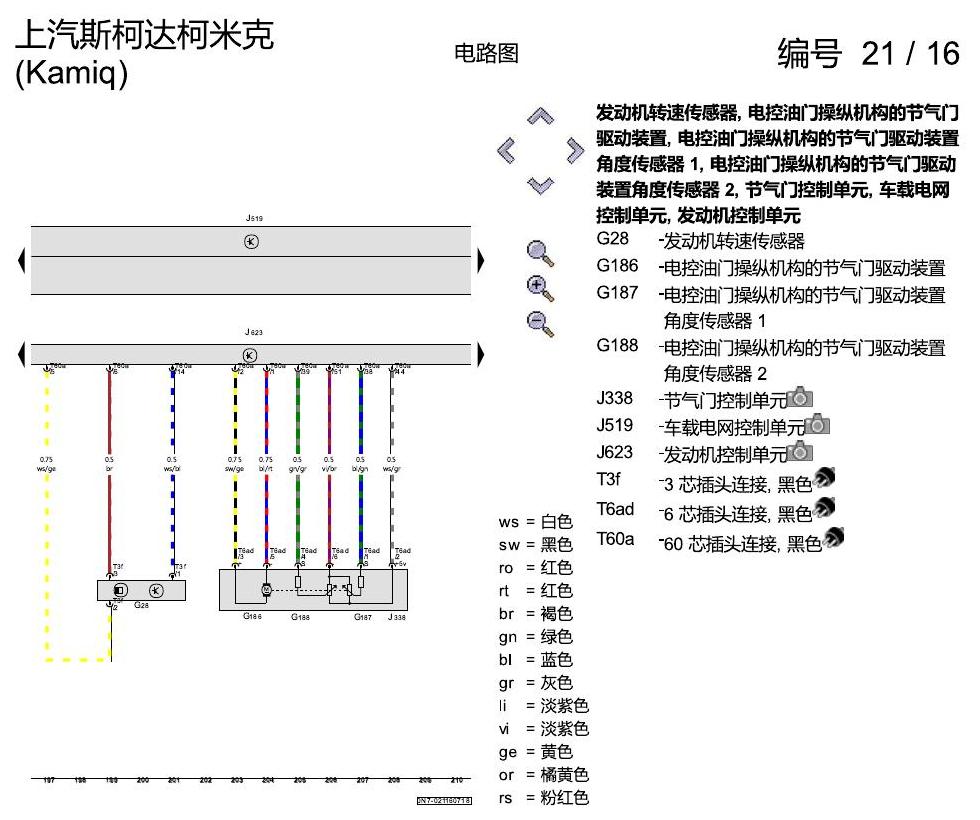

斯柯达柯米克 1.5 发动机 DLXA 电路图 — 斯柯达柯米克 1.5 发动机 DLXA 电路图原始资料第1页

斯柯达柯米克 1.5 发动机 DLXA 电路图 — 斯柯达柯米克 1.5 发动机 DLXA 电路图原始资料第2页

斯柯达柯米克 1.5 发动机 DLXA 电路图 — 斯柯达柯米克 1.5 发动机 DLXA 电路图原始资料第3页

斯柯达柯米克 1.5 发动机 DLXA 电路图 — 斯柯达柯米克 1.5 发动机 DLXA 电路图原始资料第4页

斯柯达柯米克 1.5 发动机 DLXA 电路图 — 斯柯达柯米克 1.5 发动机 DLXA 电路图原始资料第5页

斯柯达柯米克 1.5 发动机 DLXA 电路图 — 斯柯达柯米克 1.5 发动机 DLXA 电路图原始资料第6页

斯柯达柯米克 1.5 发动机 DLXA 电路图 — 斯柯达柯米克 1.5 发动机 DLXA 电路图原始资料第7页

斯柯达柯米克 1.5 发动机 DLXA 电路图 — 斯柯达柯米克 1.5 发动机 DLXA 电路图原始资料第8页

斯柯达柯米克 1.5 发动机 DLXA 电路图 — 斯柯达柯米克 1.5 发动机 DLXA 电路图原始资料第9页

斯柯达柯米克 1.5 发动机 DLXA 电路图 — 斯柯达柯米克 1.5 发动机 DLXA 电路图原始资料第10页

斯柯达柯米克 1.5 发动机 DLXA 电路图 — 斯柯达柯米克 1.5 发动机 DLXA 电路图原始资料第11页

斯柯达柯米克 1.5 发动机 DLXA 电路图 — 斯柯达柯米克 1.5 发动机 DLXA 电路图原始资料第12页

斯柯达柯米克 1.5 发动机 DLXA 电路图 — 斯柯达柯米克 1.5 发动机 DLXA 电路图原始资料第13页

斯柯达柯米克 1.5 发动机 DLXA 电路图 — 斯柯达柯米克 1.5 发动机 DLXA 电路图原始资料第14页

斯柯达柯米克 1.5 发动机 DLXA 电路图 — 斯柯达柯米克 1.5 发动机 DLXA 电路图原始资料第15页

斯柯达柯米克 1.5 发动机 DLXA 电路图 — 斯柯达柯米克 1.5 发动机 DLXA 电路图原始资料第16页

斯柯达柯米克 1.5 发动机 DLXA 电路图 — 斯柯达柯米克 1.5 发动机 DLXA 电路图原始资料第17页

斯柯达柯米克 1.5 发动机 DLXA 电路图 — 斯柯达柯米克 1.5 发动机 DLXA 电路图原始资料第18页

斯柯达柯米克 1.5 发动机 DLXA 电路图 — 斯柯达柯米克 1.5 发动机 DLXA 电路图原始资料第19页

斯柯达柯米克 1.5 发动机 DLXA 电路图 — 斯柯达柯米克 1.5 发动机 DLXA 电路图原始资料第20页

斯柯达柯米克 1.5 发动机 DLXA 电路图 — 斯柯达柯米克 1.5 发动机 DLXA 电路图原始资料第21页

斯柯达柯米克 1.5 发动机 DLXA 电路图 — 斯柯达柯米克 1.5 发动机 DLXA 电路图原始资料第22页

斯柯达柯米克 1.5 发动机 DLXA 电路图 — 斯柯达柯米克 1.5 发动机 DLXA 电路图原始资料第23页

斯柯达柯米克 1.5 发动机 DLXA 电路图 — 斯柯达柯米克 1.5 发动机 DLXA 电路图原始资料第24页

斯柯达柯米克 1.5 发动机 DLXA 电路图 — 斯柯达柯米克 1.5 发动机 DLXA 电路图原始资料第25页

斯柯达柯米克 1.5 发动机 DLXA 电路图 — 斯柯达柯米克 1.5 发动机 DLXA 电路图原始资料第26页

斯柯达柯米克 1.5 发动机 DLXA 电路图 — 斯柯达柯米克 1.5 发动机 DLXA 电路图原始资料第27页

斯柯达柯米克 1.5 发动机 DLXA 电路图 — 斯柯达柯米克 1.5 发动机 DLXA 电路图原始资料第28页

斯柯达柯米克 1.5 发动机 DLXA 电路图 — 斯柯达柯米克 1.5 发动机 DLXA 电路图原始资料第29页

核对说明

同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。

资料说明：本页内容由维修资料整理转换，主要用于维修技师检修、线路核对和学习参考。不同年款、配置和市场版本可能存在差异，实际维修请以车辆实物、诊断结果和原厂最新资料为准。如相关权利方认为内容不宜展示，可联系我们处理。
