一汽大众3321 速腾 MQB 接地设计 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。
原始电路图

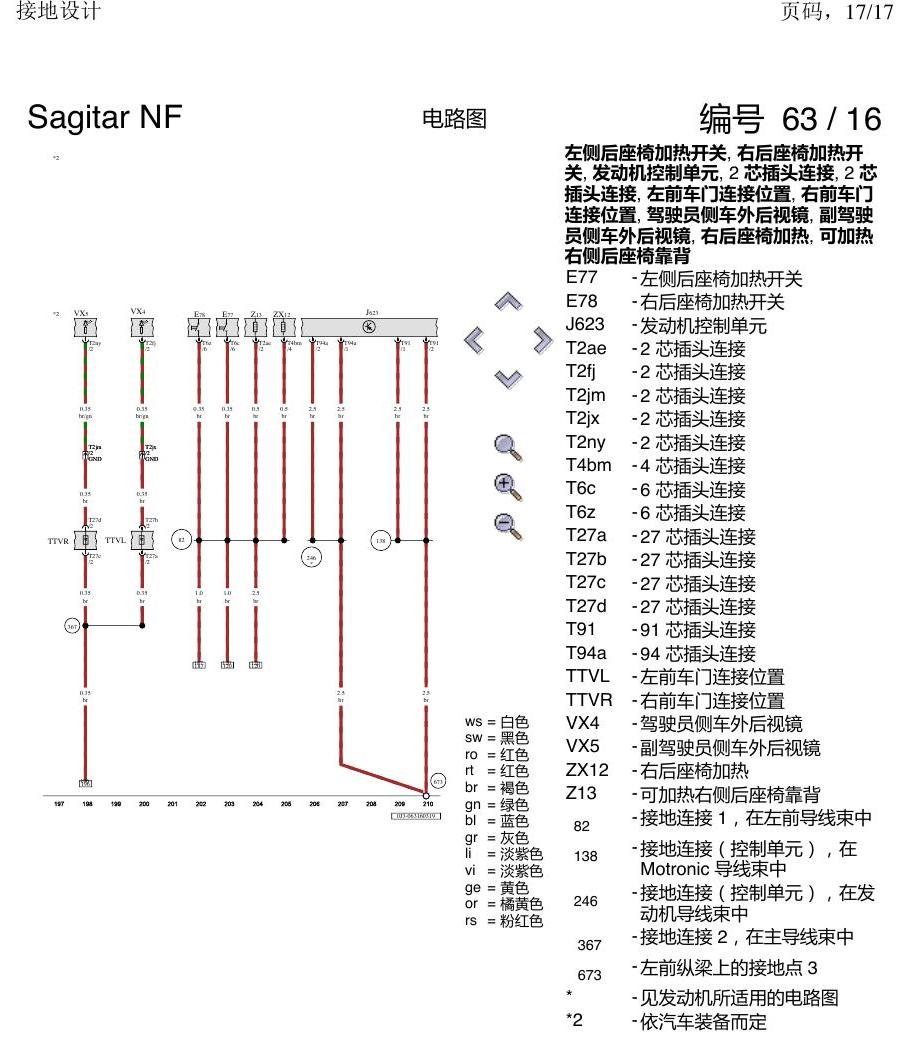

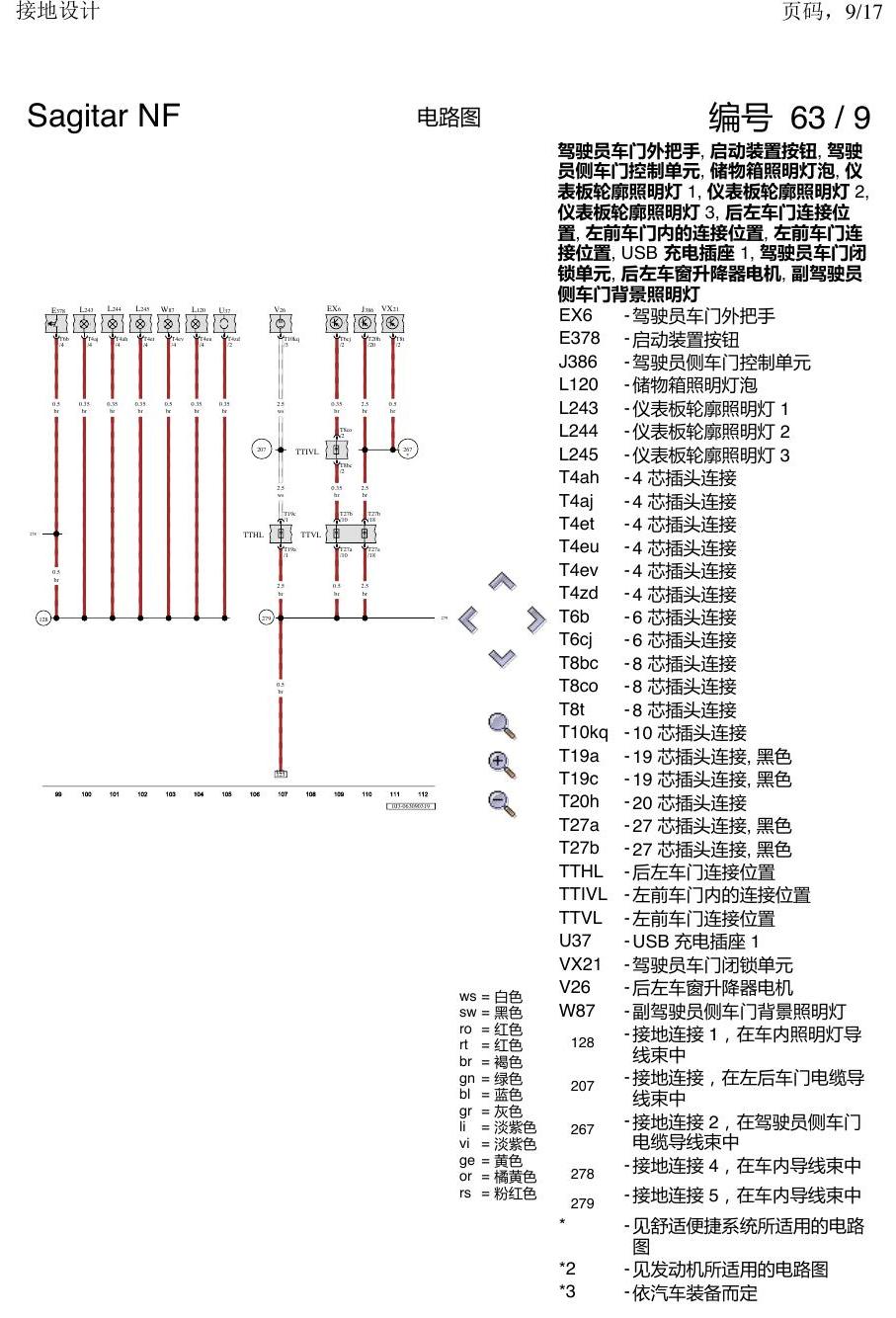

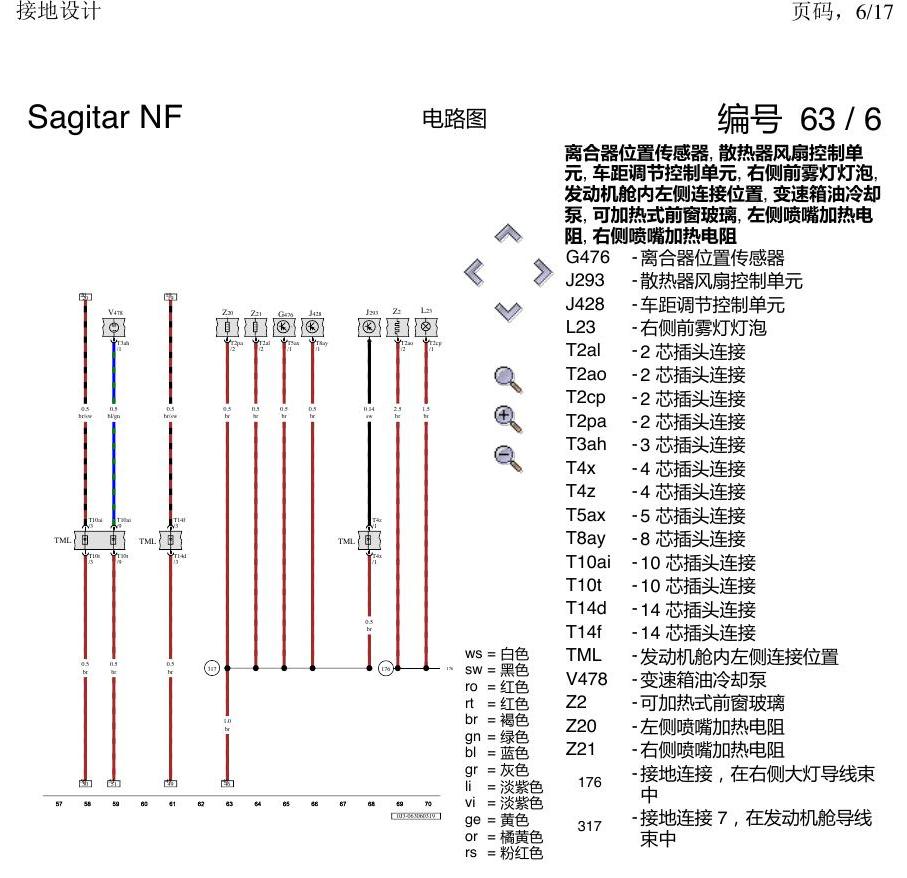

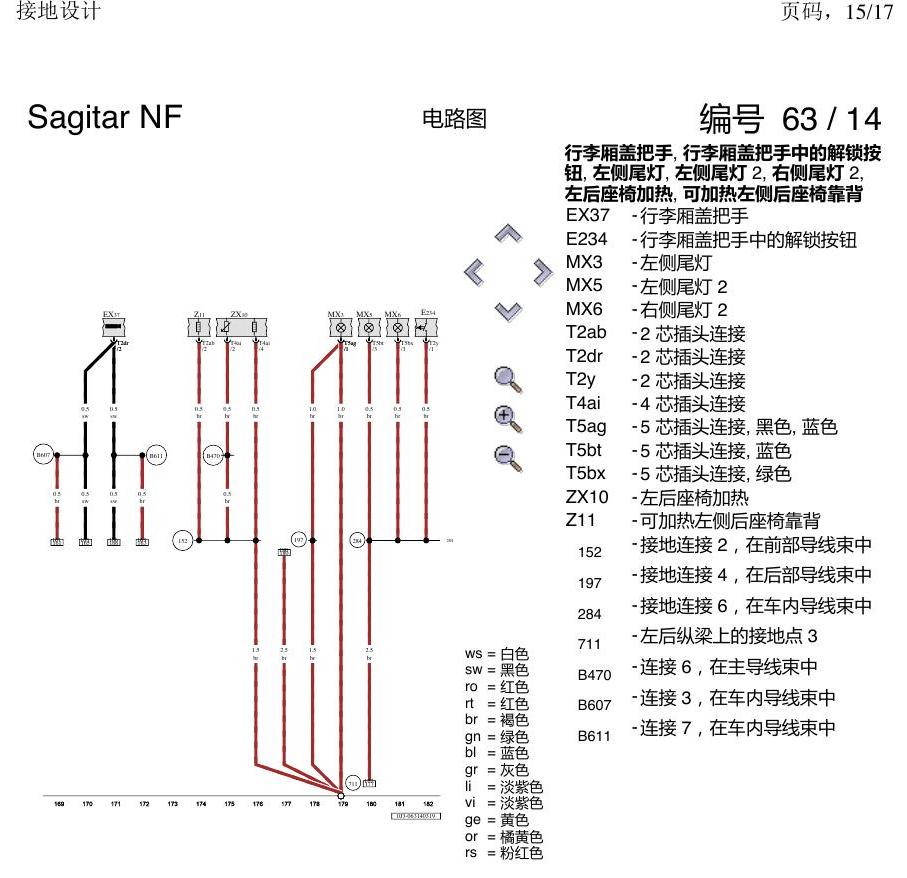

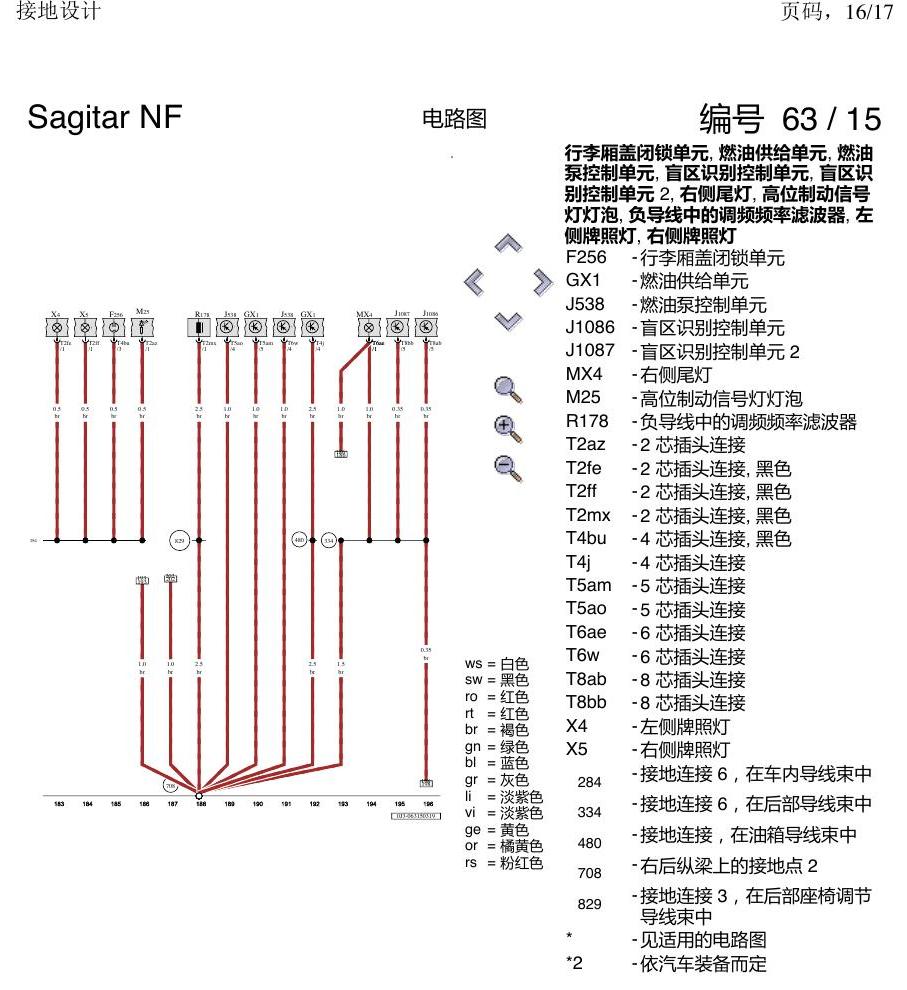

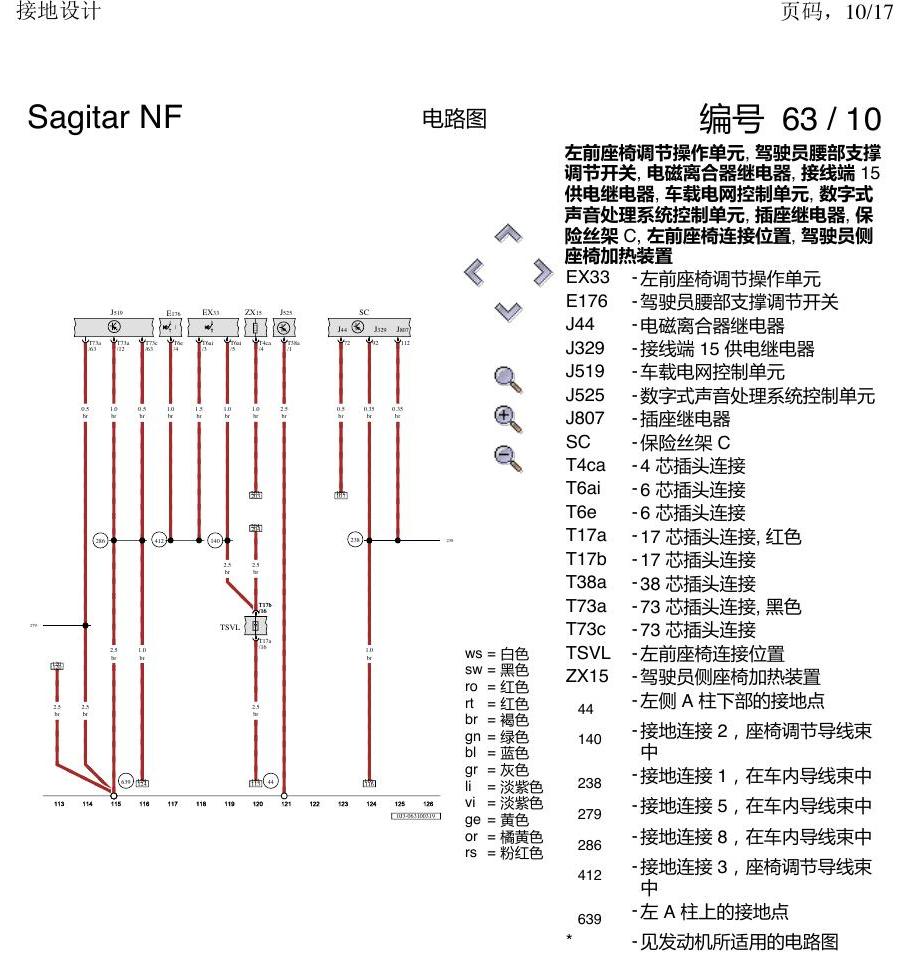

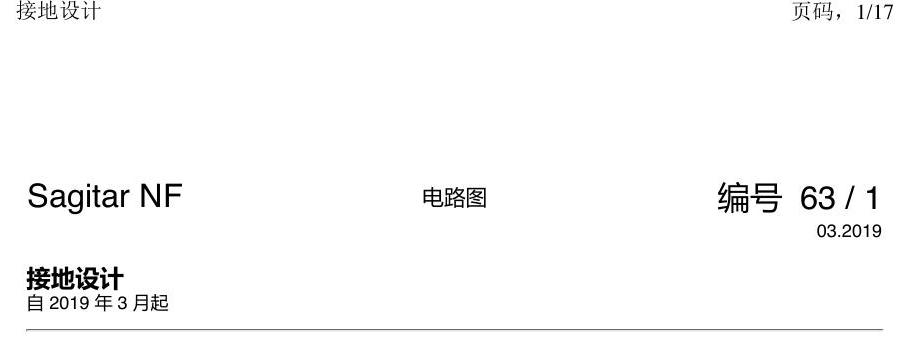

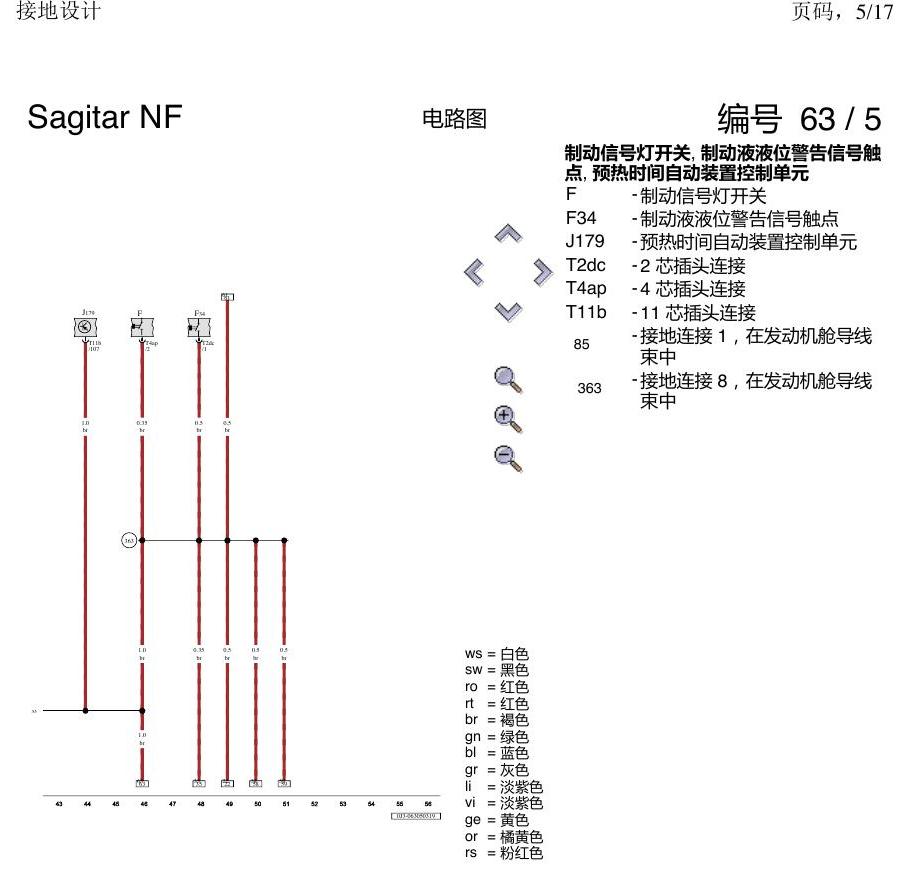

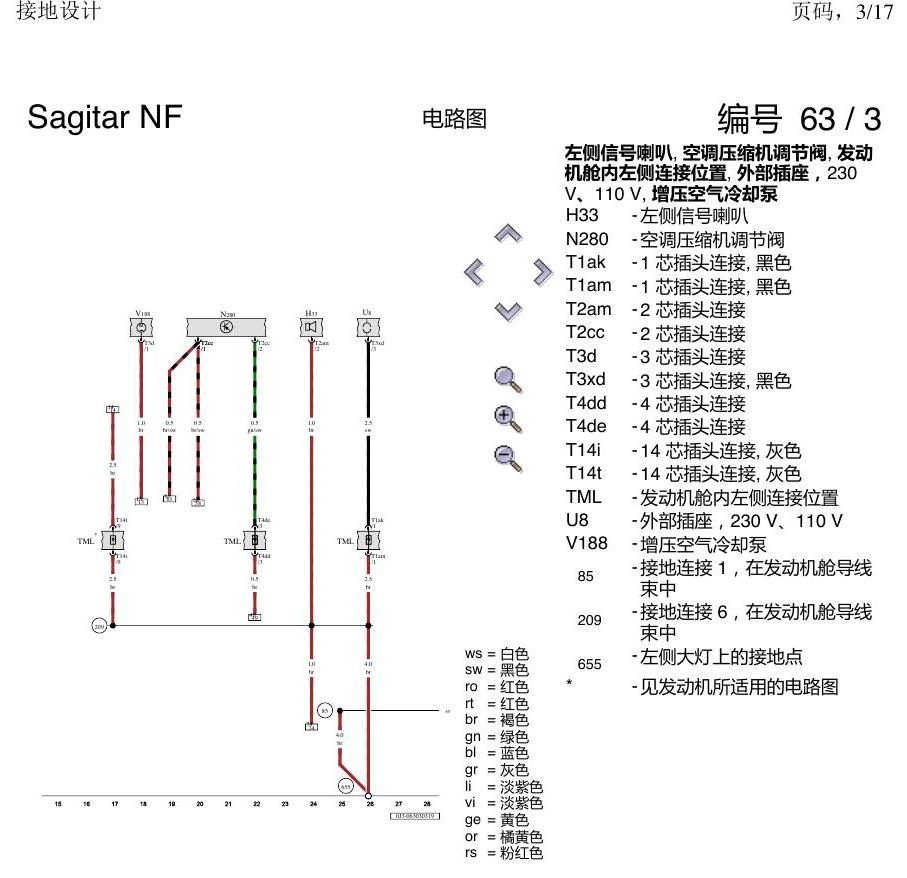

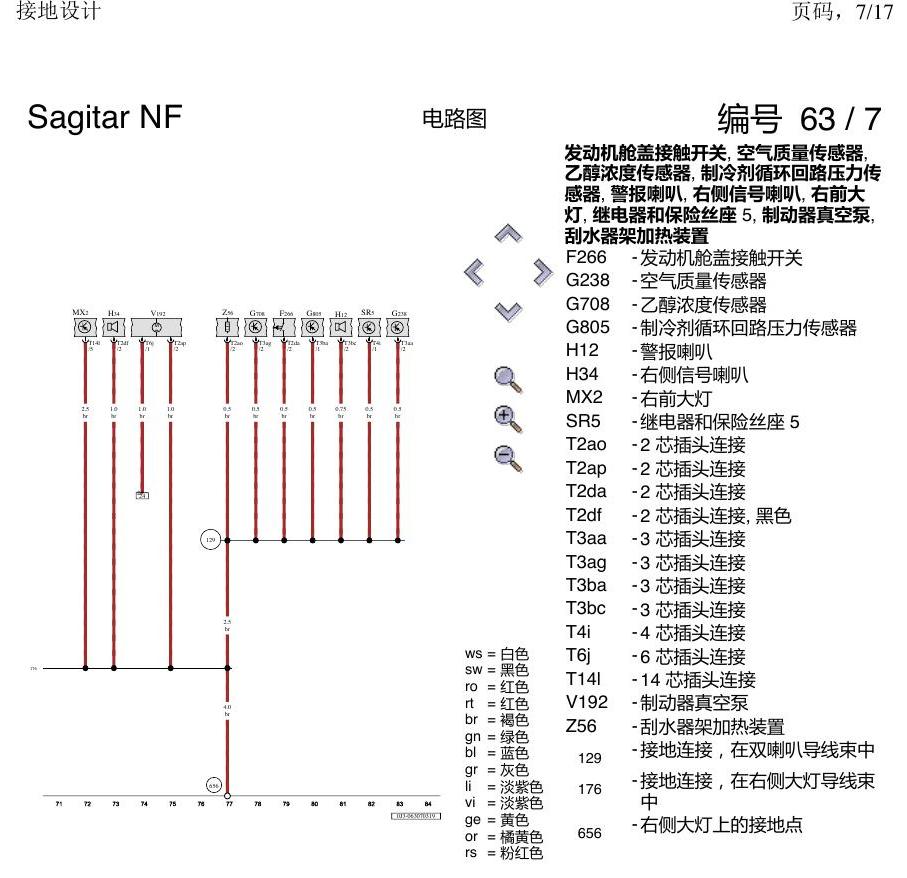

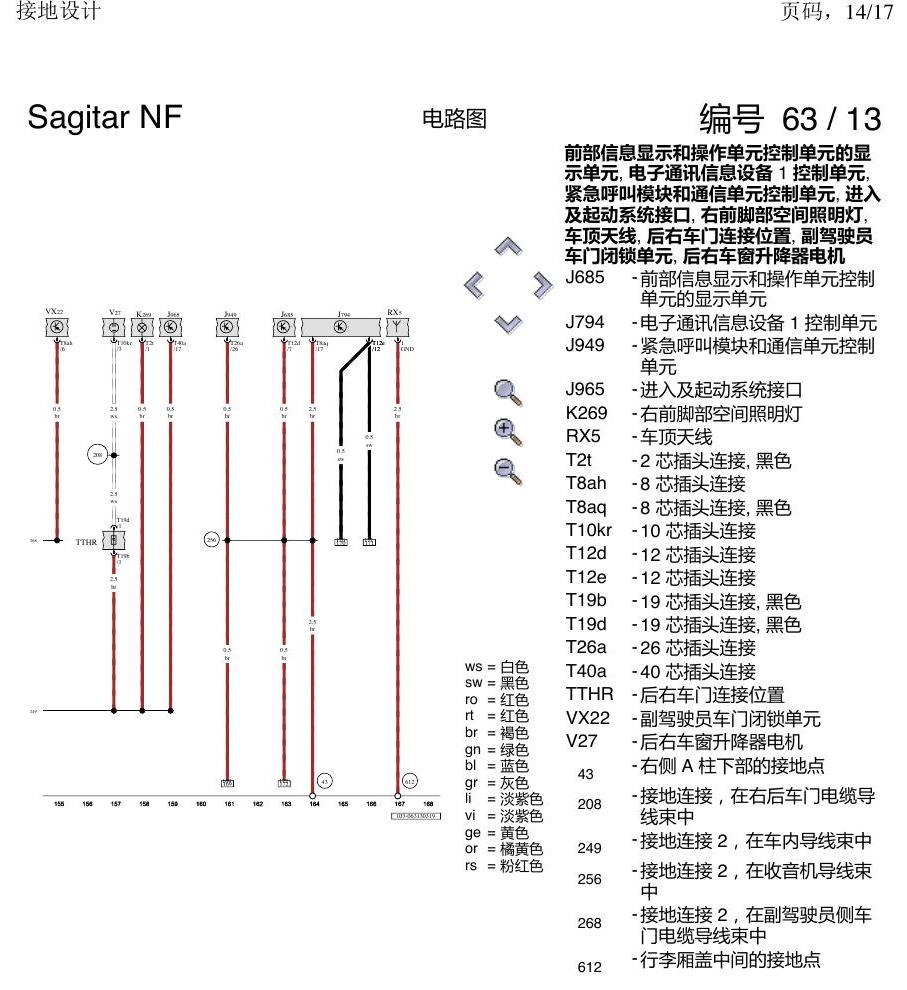

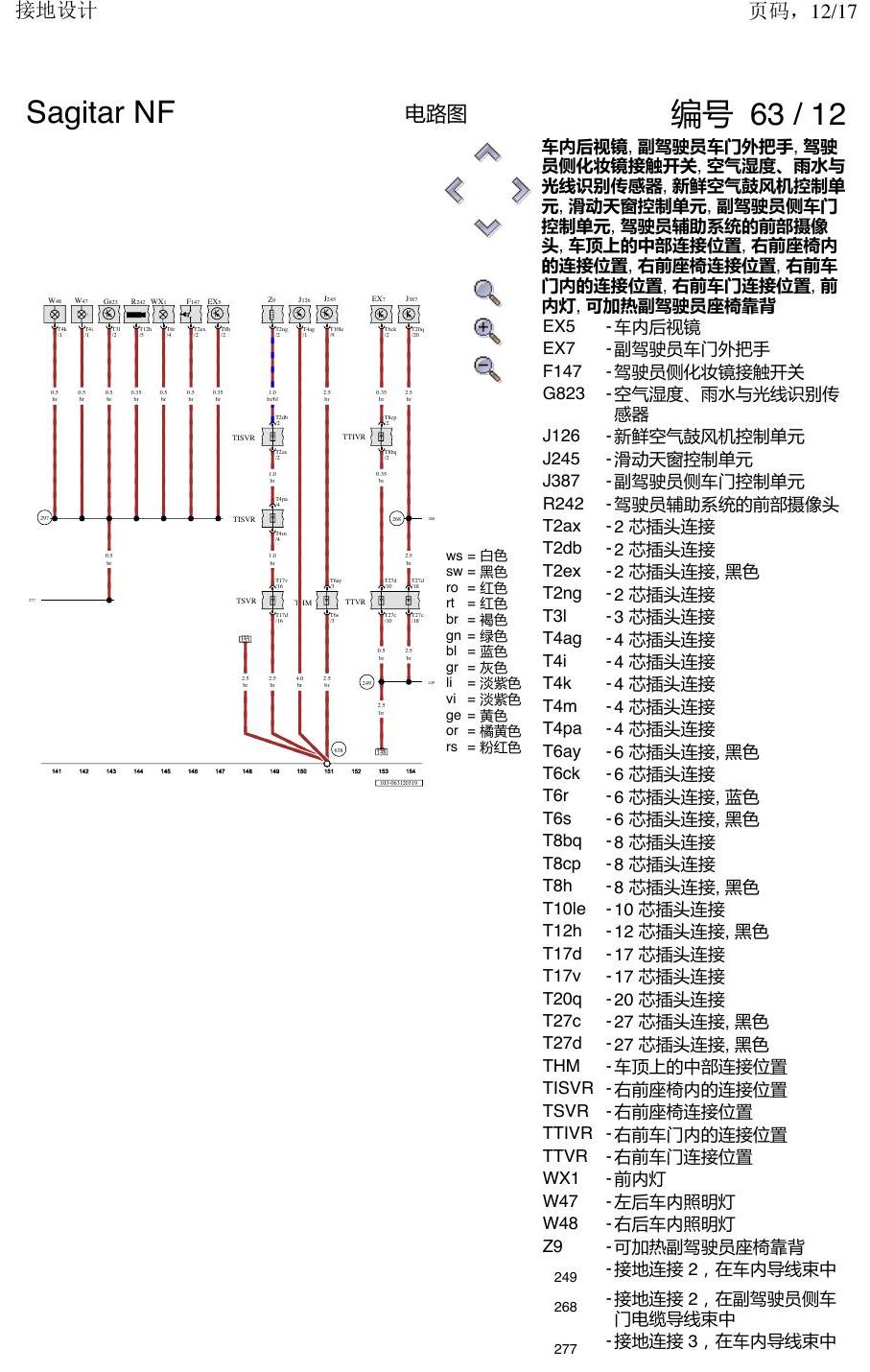

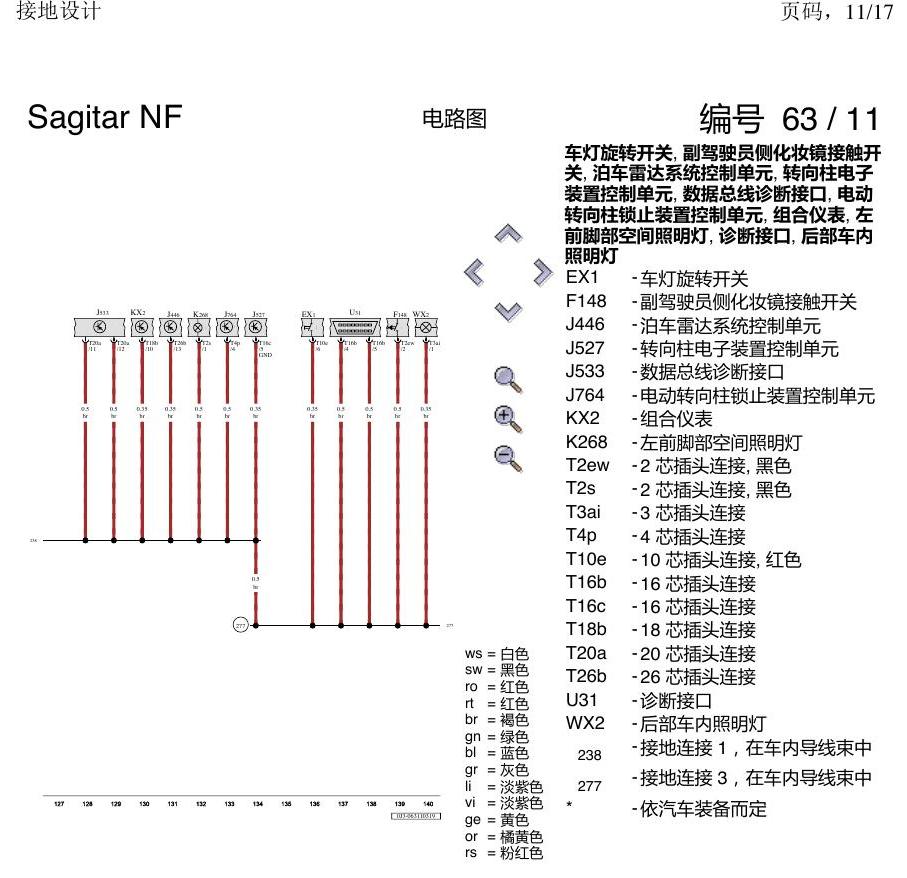

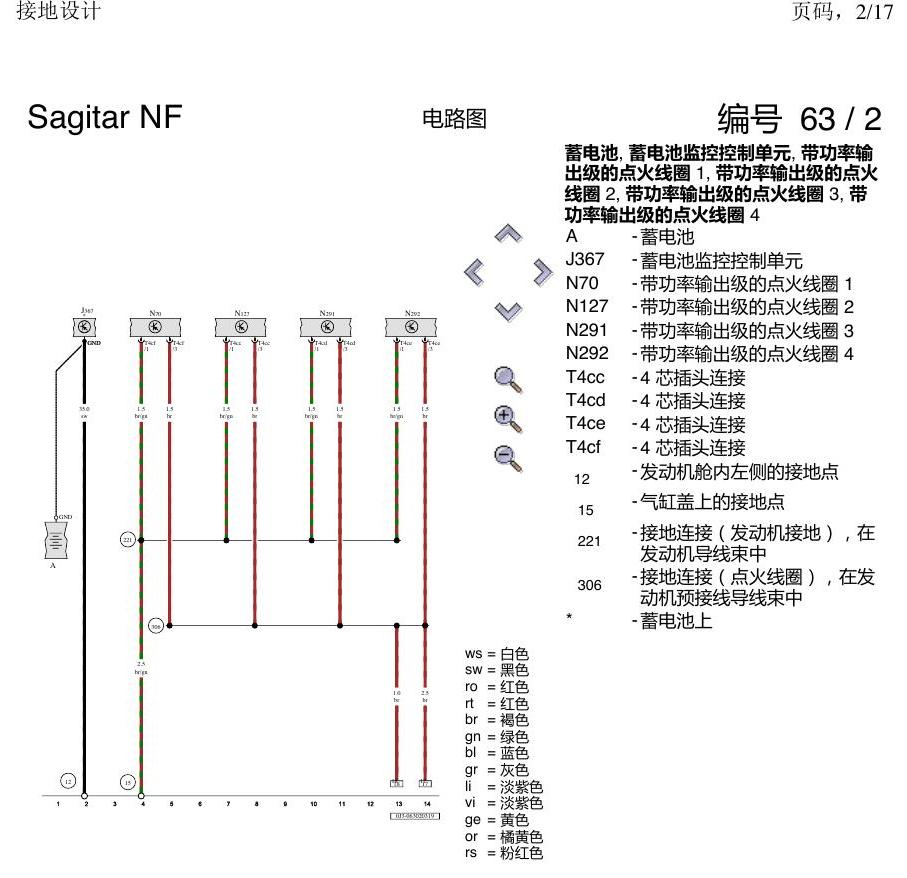

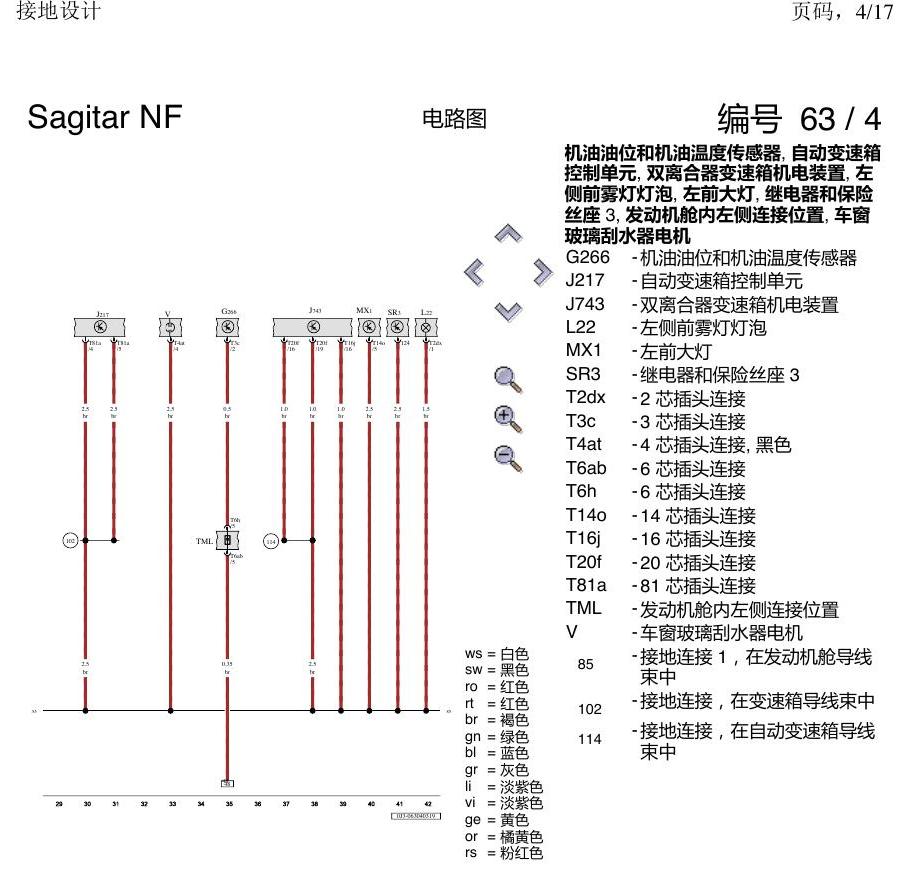

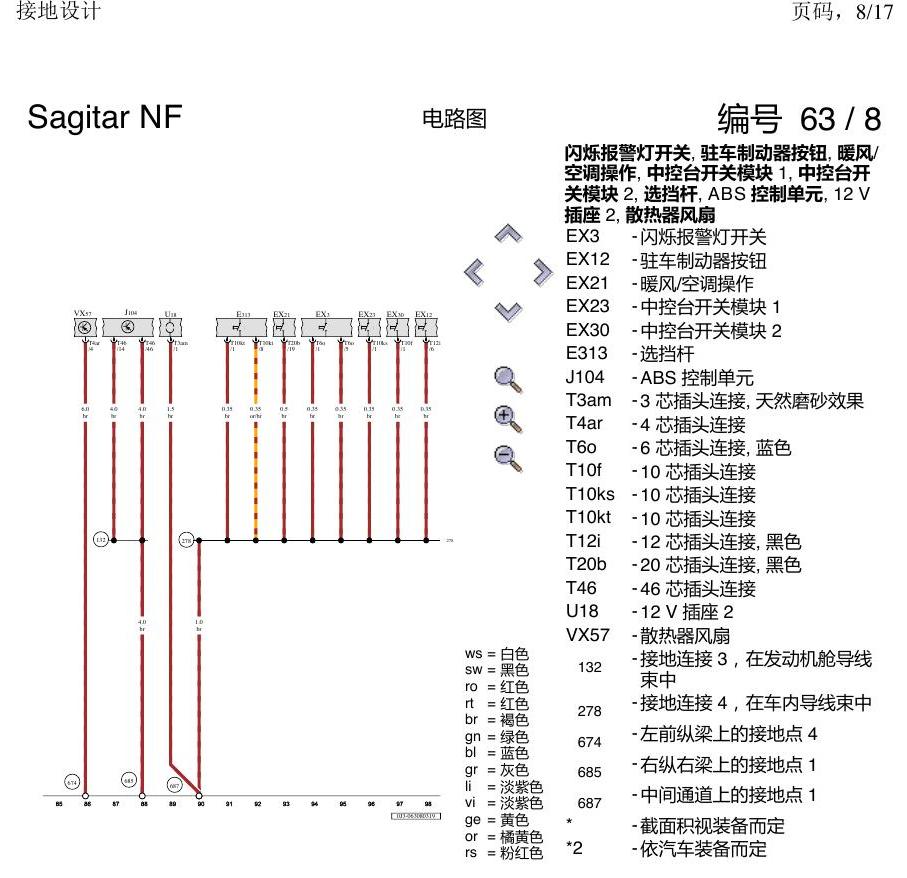

下方为原始资料图，共 17 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。
核对说明
同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。
一汽大众速腾 MQB CAN总线 电路图
一汽大众速腾 MQB CAN总线 电路图资料。
一汽大众17捷达1.5 安装位置 保险丝 电路图
一汽大众17捷达1.5 安装位置 保险丝 电路图资料。
上海大众零度19款补充 带自动启停系统的 1.4 升汽油发动机 , DJR,DJRA,DJS,DJSA 电路图
上海大众零度19款补充 带自动启停系统的 1.4 升汽油发动机 , DJR,DJRA,DJS,DJSA 电路图资料。
一汽大众速腾 MQB 多功能方向盘 电路图
一汽大众速腾 MQB 多功能方向盘 电路图资料。
上海大众新帕MQB 全自动空调 电路图
上海大众新帕MQB 全自动空调 电路图资料。
上海大众途观 可加热座椅 电路图
上海大众途观 可加热座椅 电路图资料。
