斯柯达明锐 MQB 多功能方向盘 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。
原始电路图

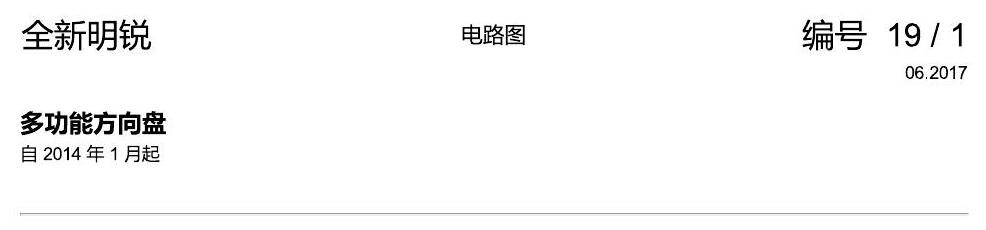

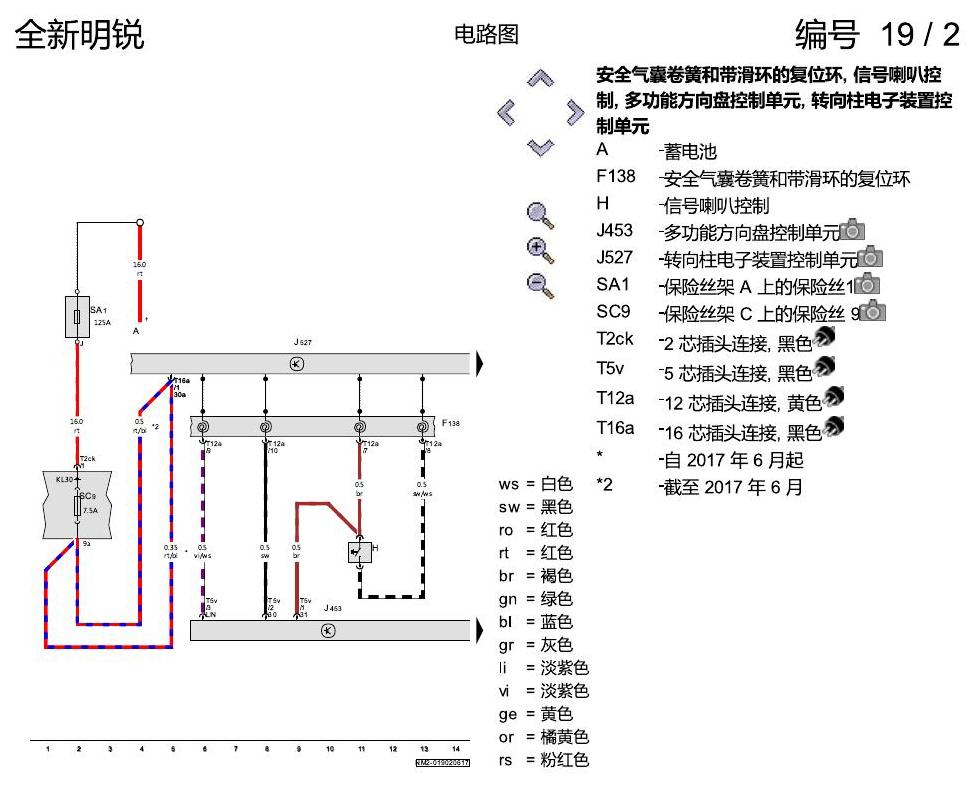

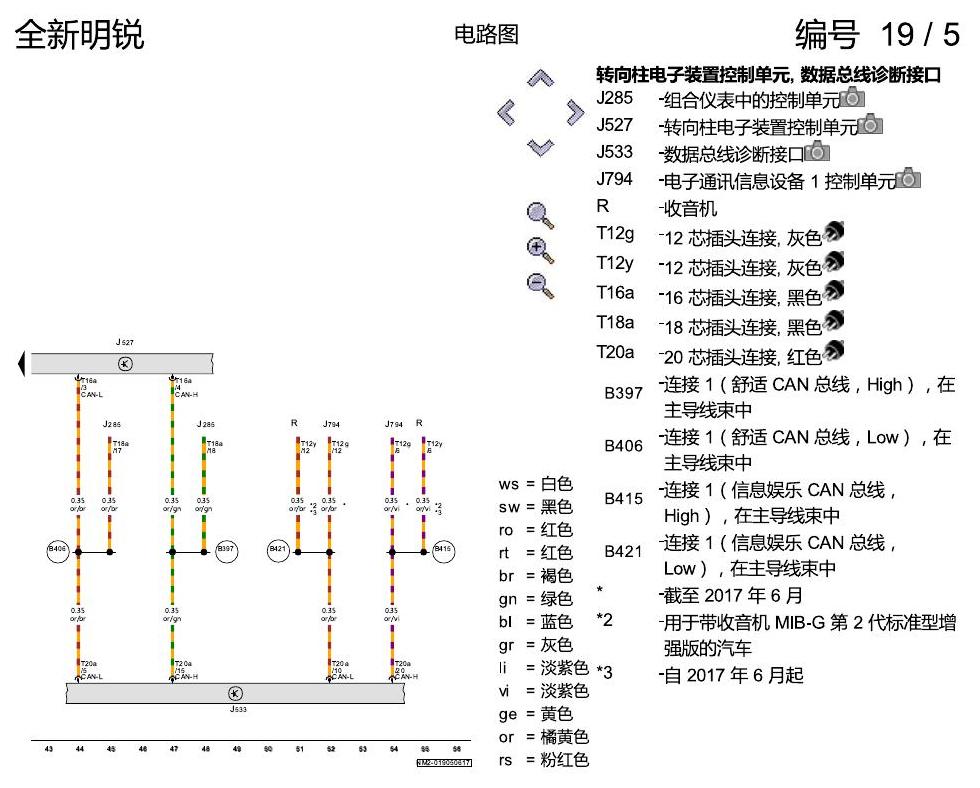

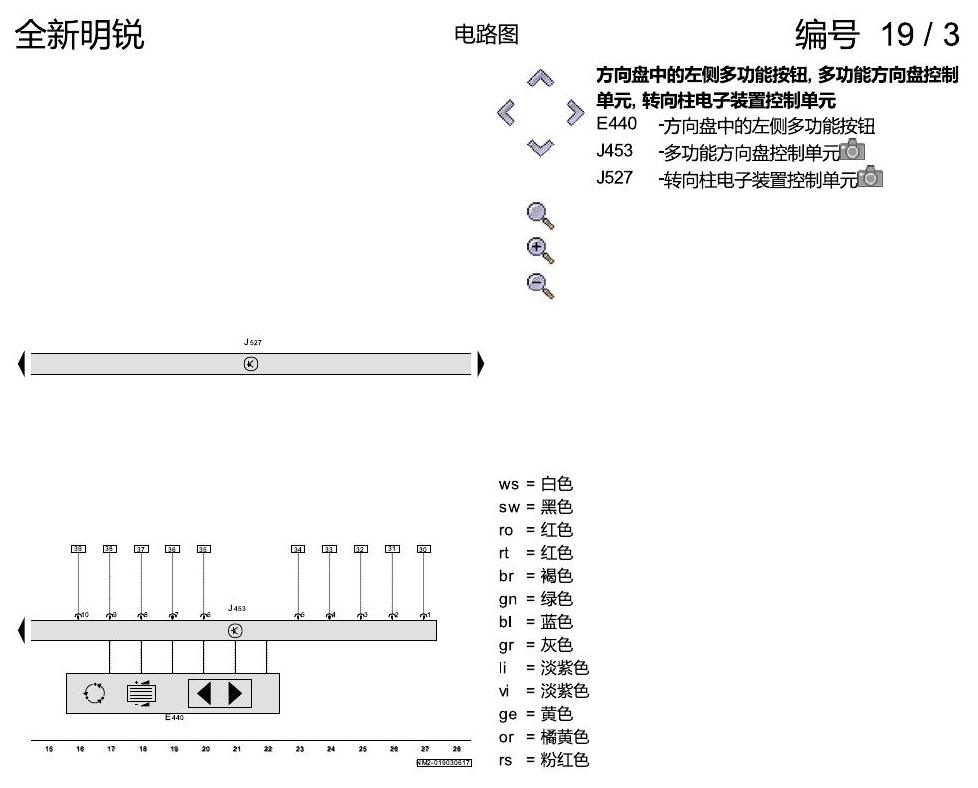

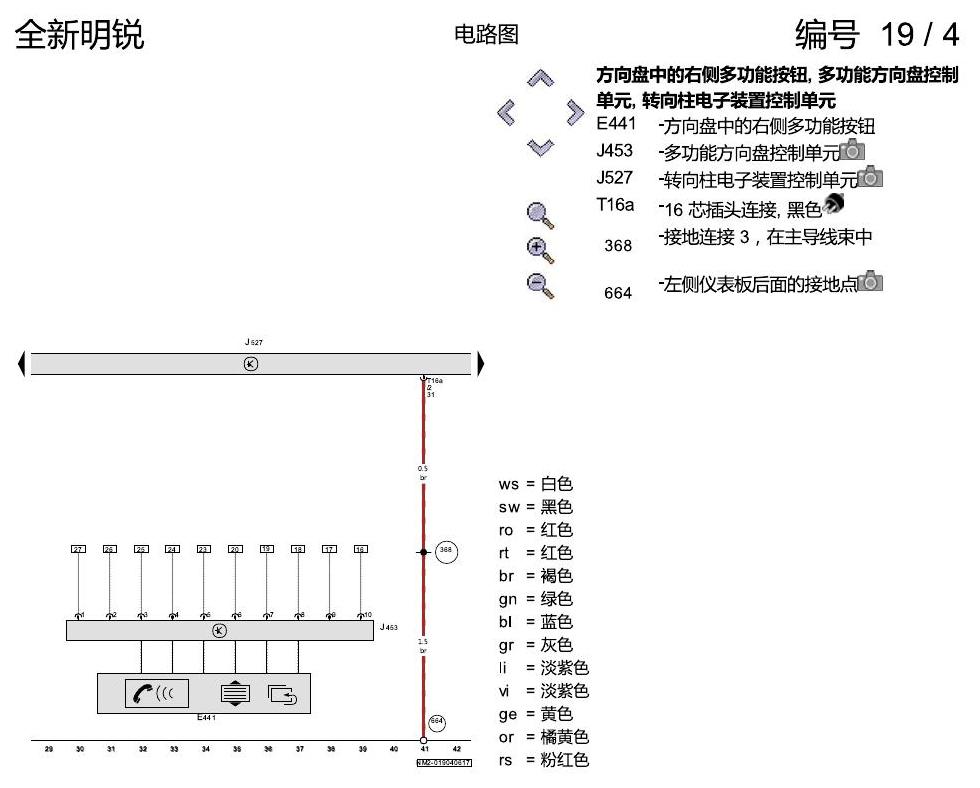

下方为原始资料图，共 5 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。
核对说明
同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。
上海大众涂岳 耦合点 电路图
上海大众涂岳 耦合点 电路图资料。
一汽大众探岳 加热式方向盘 电路图
一汽大众探岳 加热式方向盘 电路图资料。
斯柯达昕锐 发动机舱内的控制器 电路图
斯柯达昕锐 发动机舱内的控制器 电路图资料。
进口大众途锐 以 K 至 M 开头的零件 电路图
进口大众途锐 以 K 至 M 开头的零件 电路图资料。
2005奥迪A6电路图
4.2发动机(8) A6L电路图 2005 ACC CAN线插头 ESP ASR ABS MMI MMI及BOSE声音系统 MMI及DSP数字声音处理系统 安全气囊 不带记忆功能的电动座椅装置 车库门遥控器 出租车 带记忆的电动座椅调节装置 驾驶员座椅 带记忆功能的电动座椅调节装...
