前保险杠摄像头拆装同时涉及摄像头电气插头和纳米喷嘴。摄像头盖板用 T20 螺钉固定到前饰板，摄像头本体则用短柄 PH2 工具固定到盖板，两组紧固件的扭矩不同。

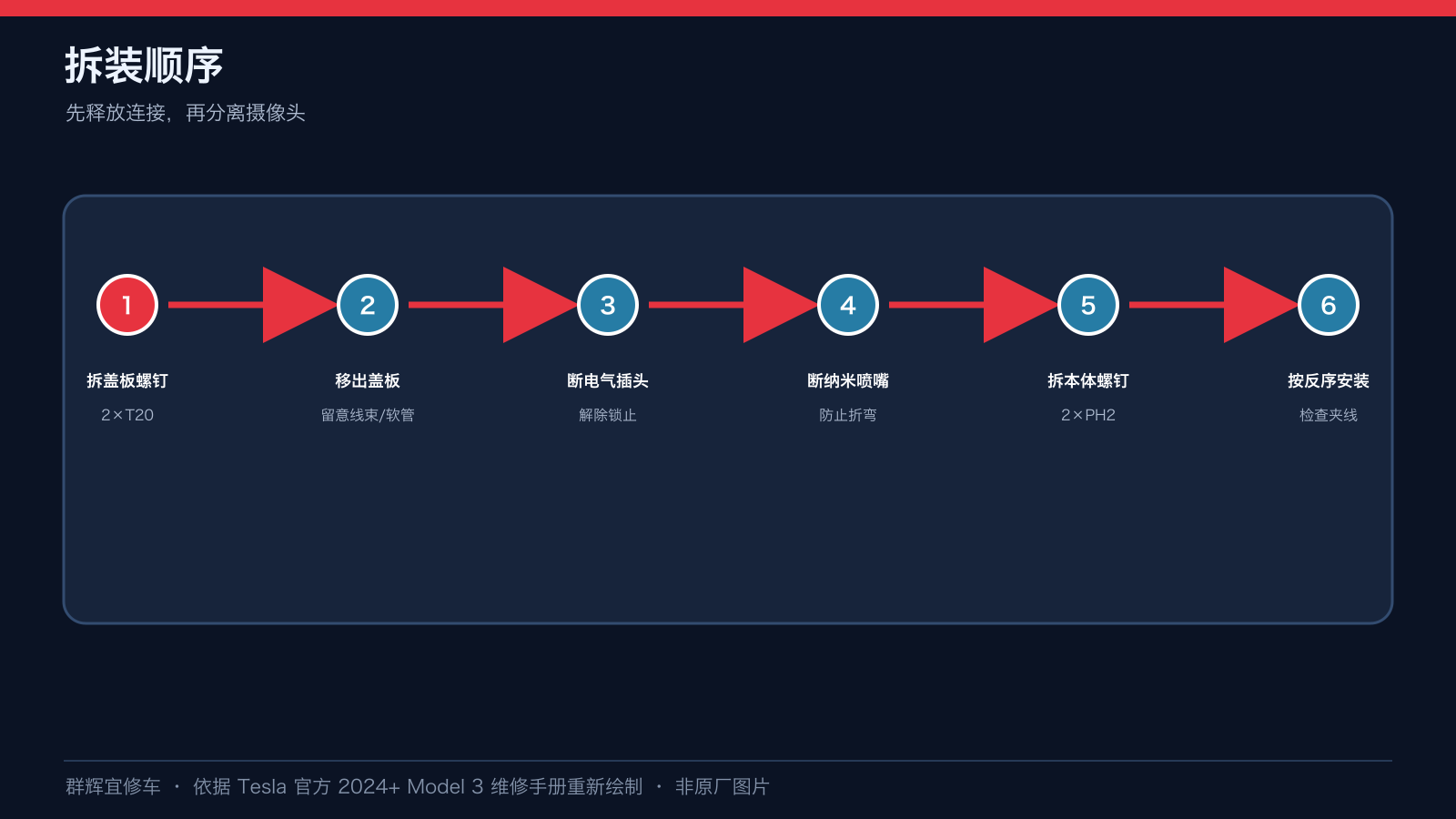

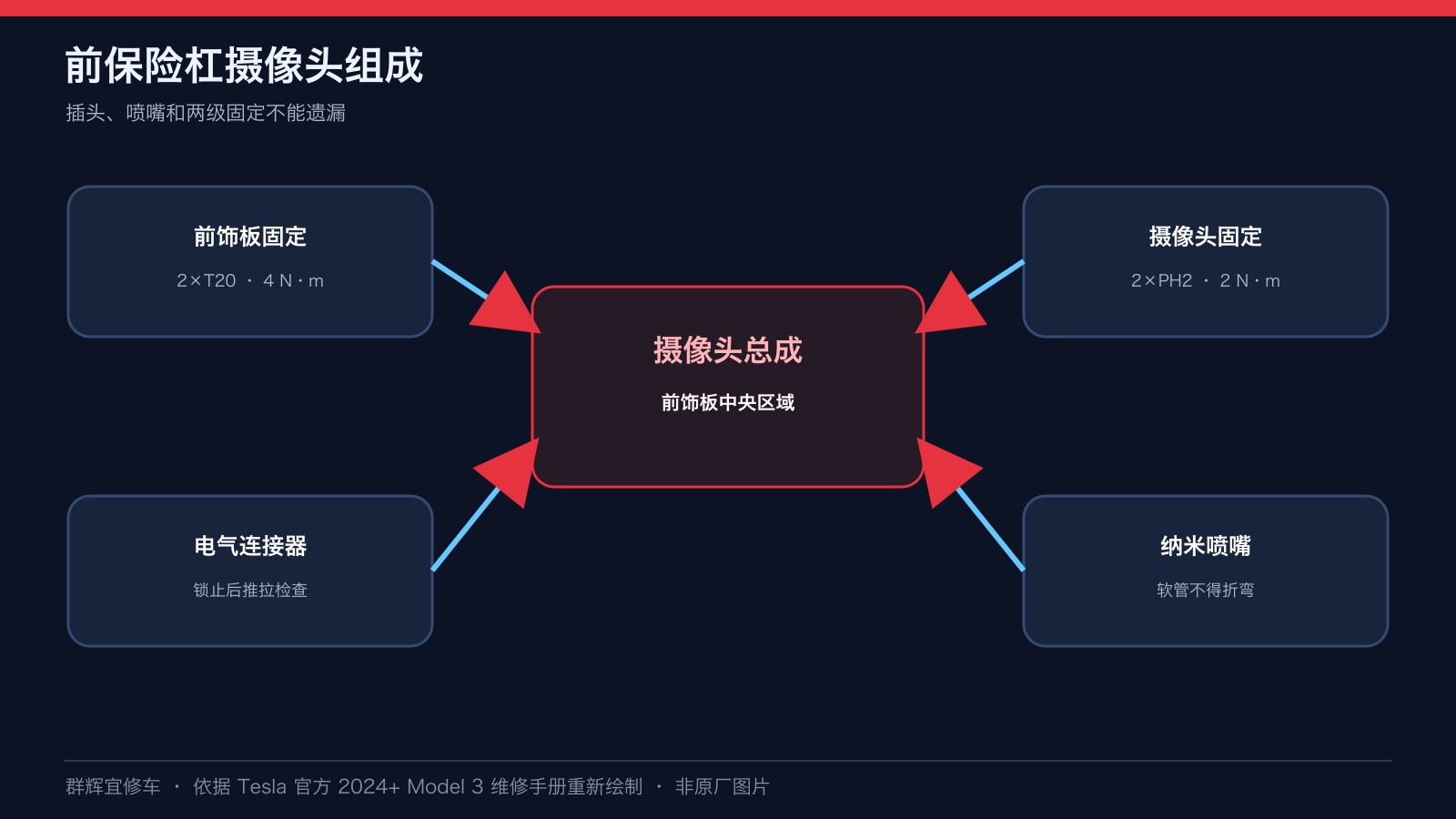

一、部件关系

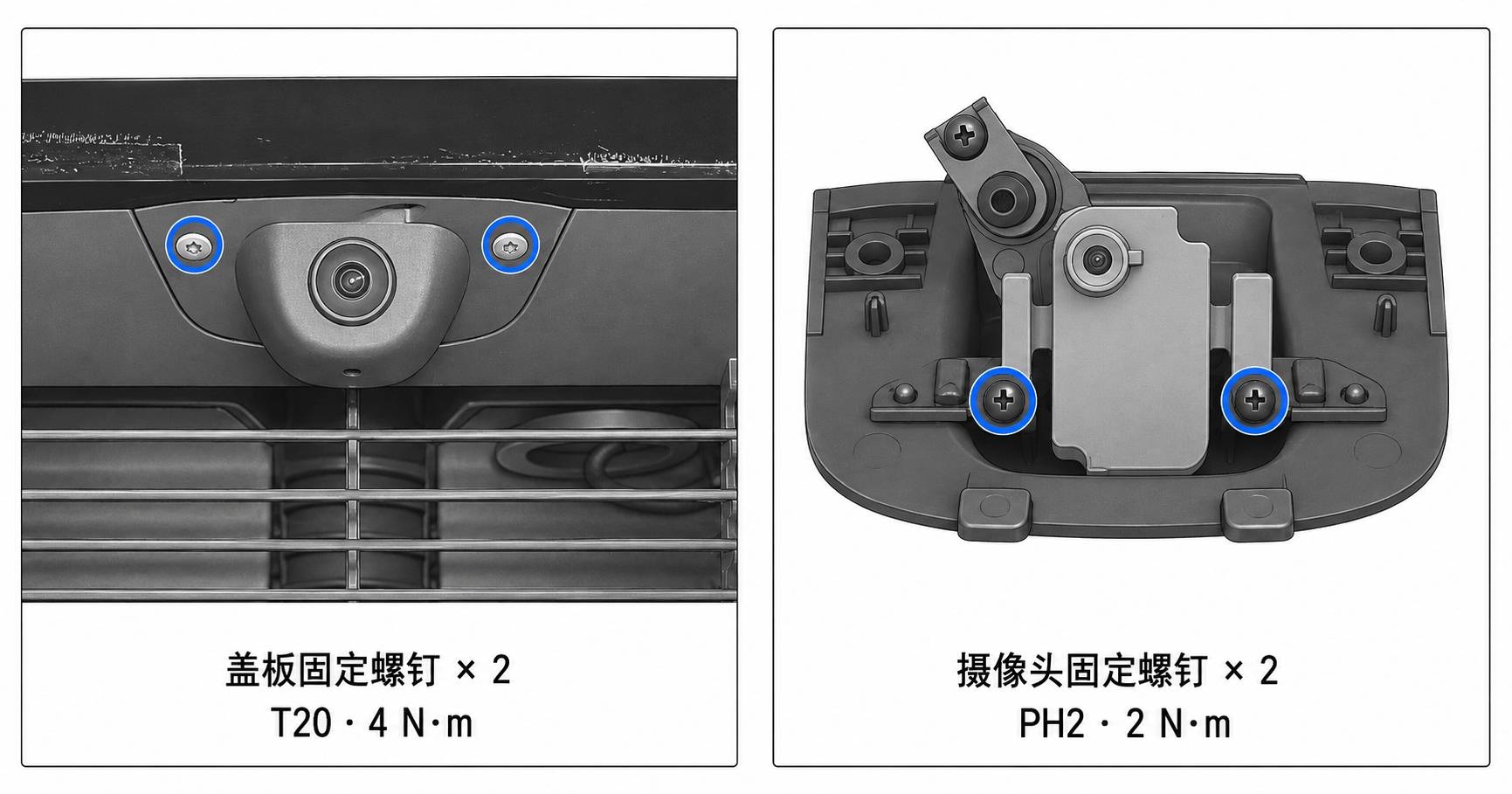

- 摄像头盖板以 2 颗 T20 螺钉固定在前饰板上，拆卸扭矩记录为 4 N·m。

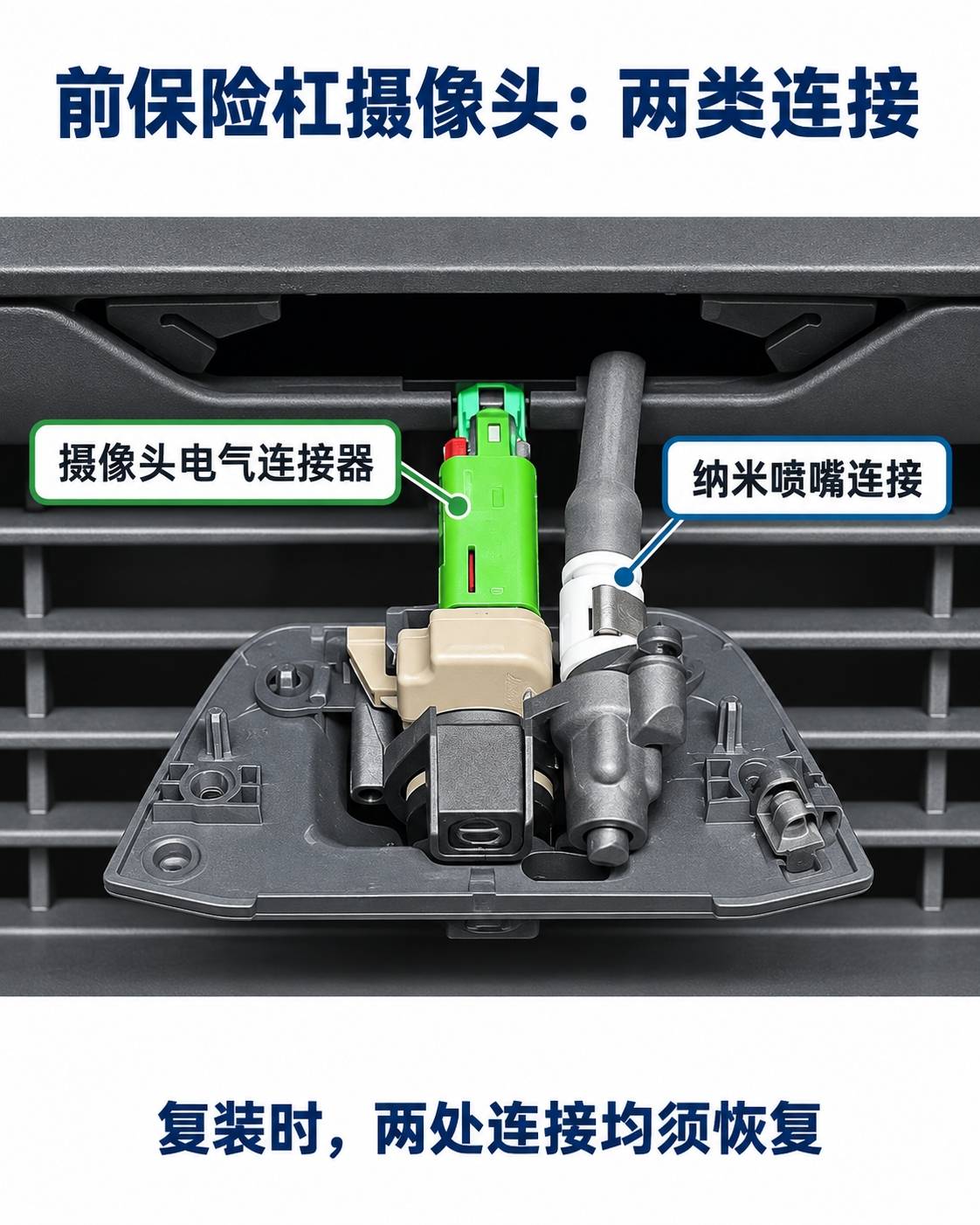

- 断开摄像头连接器和纳米喷嘴，再从盖板上取下摄像头。
二、摄像头本体

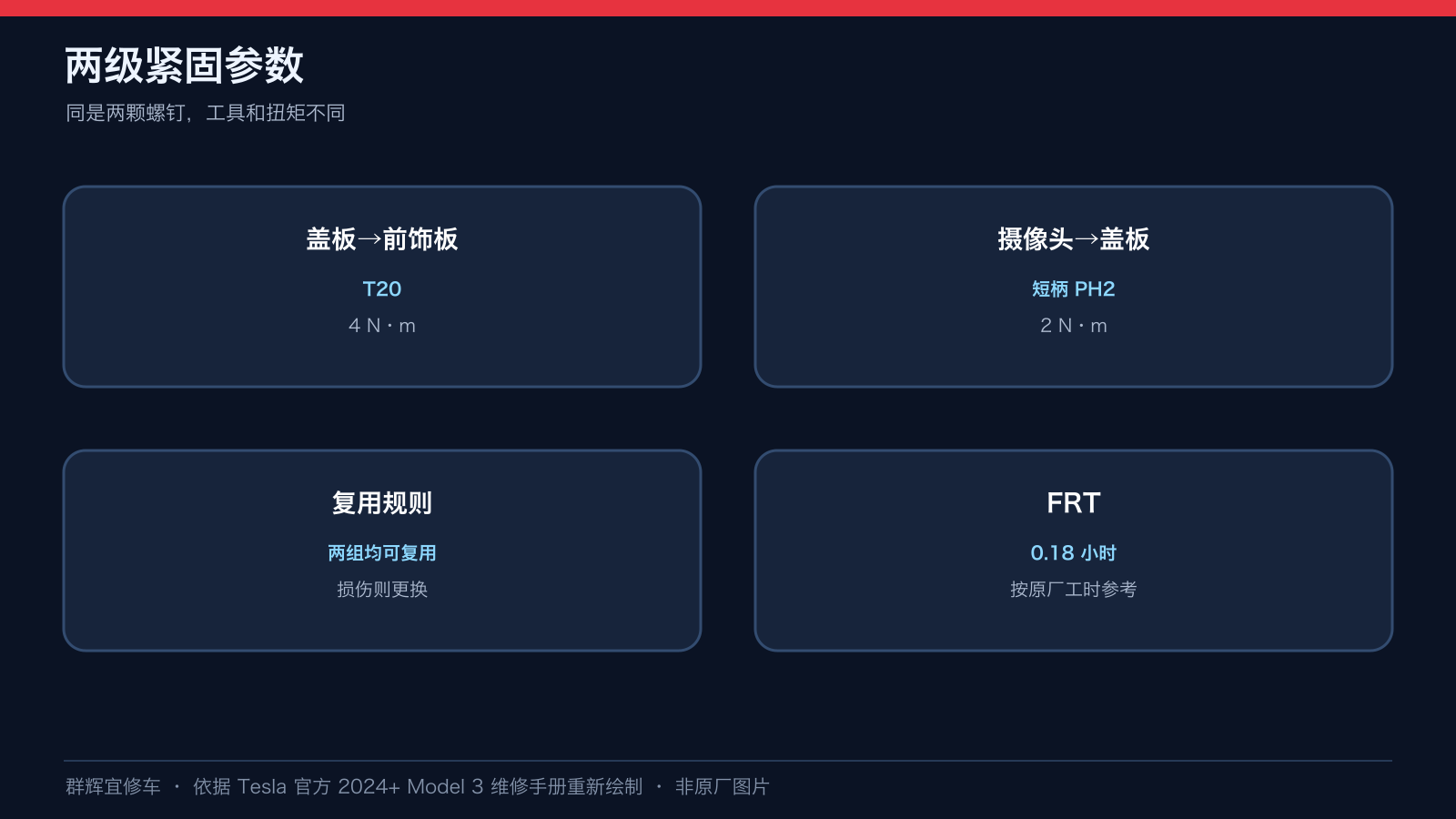

- 摄像头以 2 颗 PH2 十字螺钉固定到盖板，安装扭矩 2 N·m，需使用短柄工具。
- 两组螺钉均可重复使用，但应检查螺纹、头部和盖板座。
三、复装与校准
- 连接喷嘴和电气插头，确认线束与软管没有夹压。

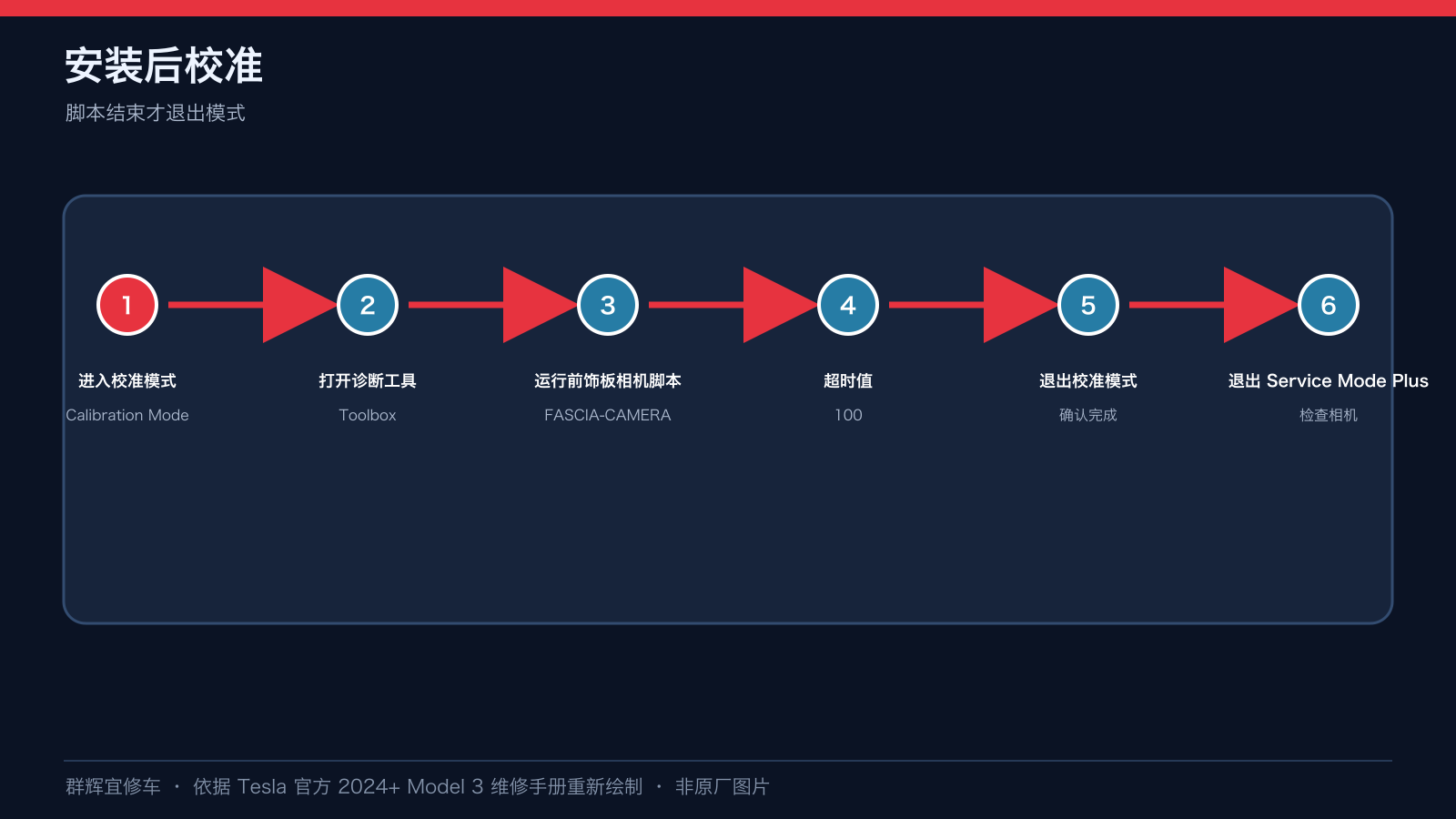

- 进入 Calibration Mode，运行 PING-HTTP_DAS_FASCIA-CAMERA-SCRIPT，超时值 100，完成后退出校准及 Service Mode Plus。
安全提示：本文用于理解原厂维修资料，不代替当前车辆对应的维修程序、人员认证、PPE、专用工具和现场风险评估。涉及低压断电、玻璃、内饰或驾驶辅助系统时，应由具备相应资格的人员操作。
资料来源与适用说明
本文依据 Tesla 官方 2024+ Model 3 维修手册对应程序重新整理：查看原始资料。原厂资料会更新，施工前须重新核对当前版本、车辆生产日期、市场和配置。
