奔驰W176仪表板总成拆装：中控分解、SRS线束与车身固定

W176仪表板覆盖大量电气、空调和约束系统连接，必须按层级拆解并对插头和紧固件进行分区标记。

移动总成前要再次确认所有线束、风道和车身固定均已释放，不能用拉力寻找遗漏连接。

一、执行SRS断电并保护座舱

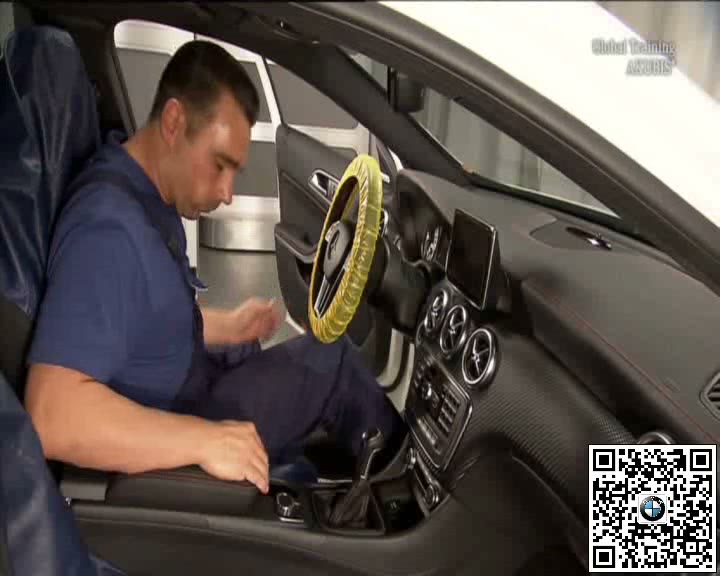

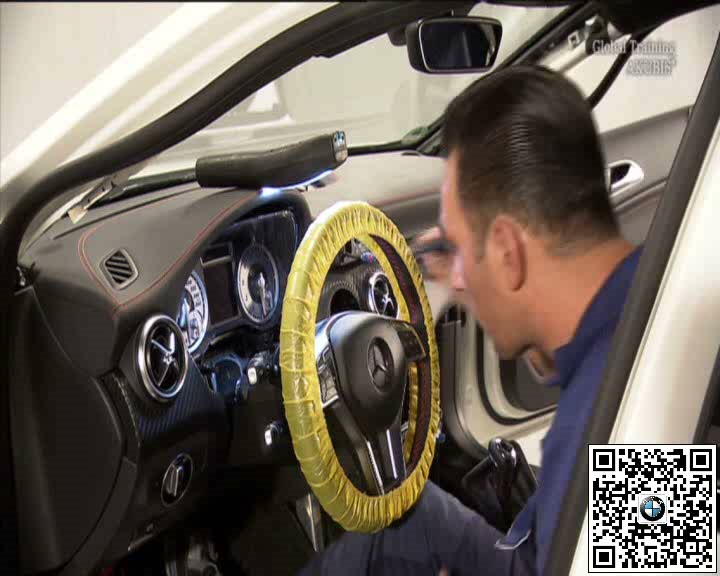

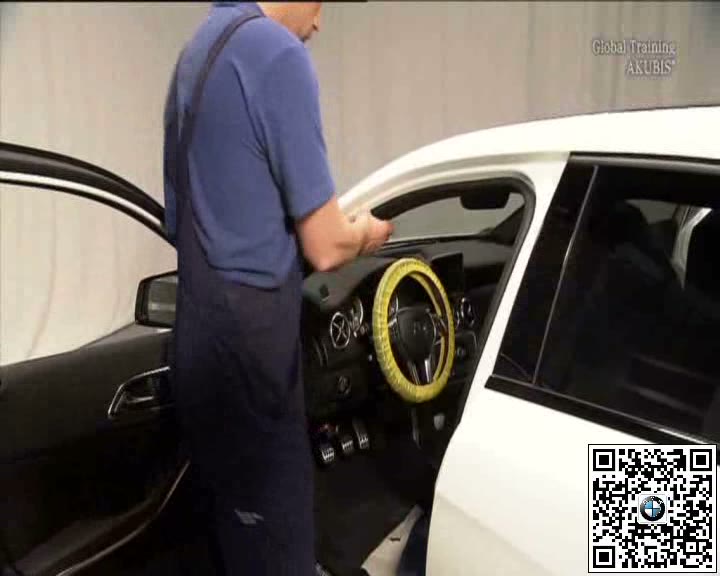

保持前轮直行，关闭点火并按要求断开蓄电池、等待约束系统放电，覆盖方向盘、门槛和座椅。

二、拆开中控、手套箱和显示部件

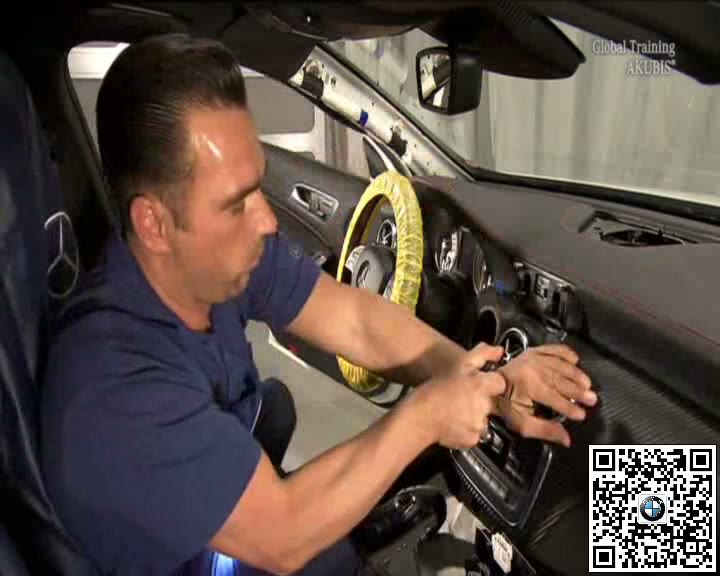

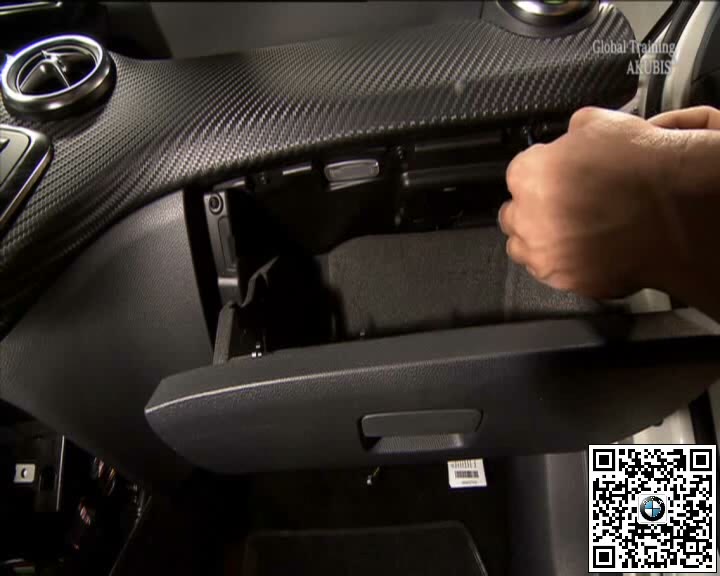

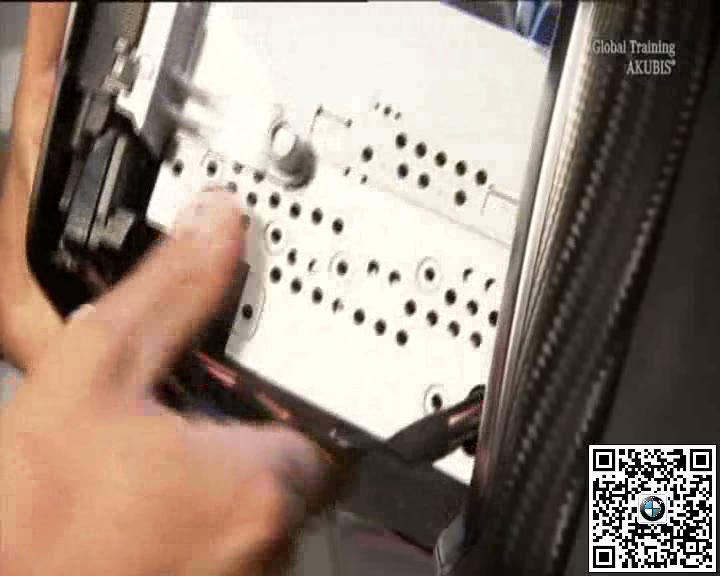

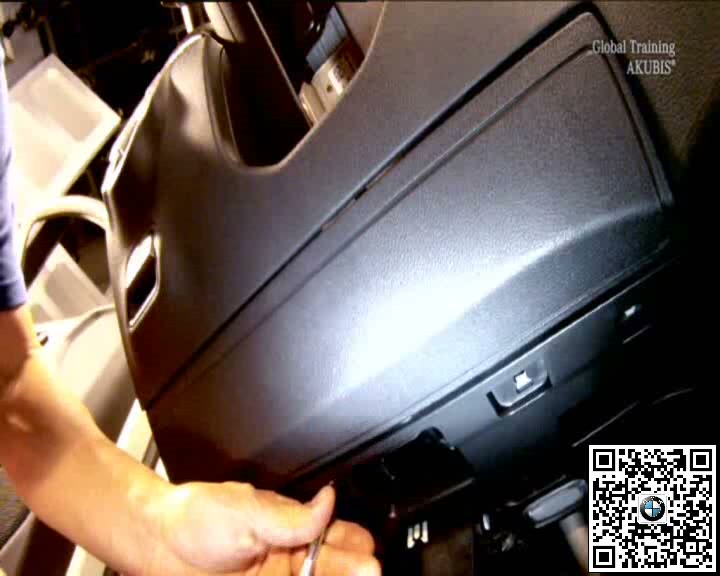

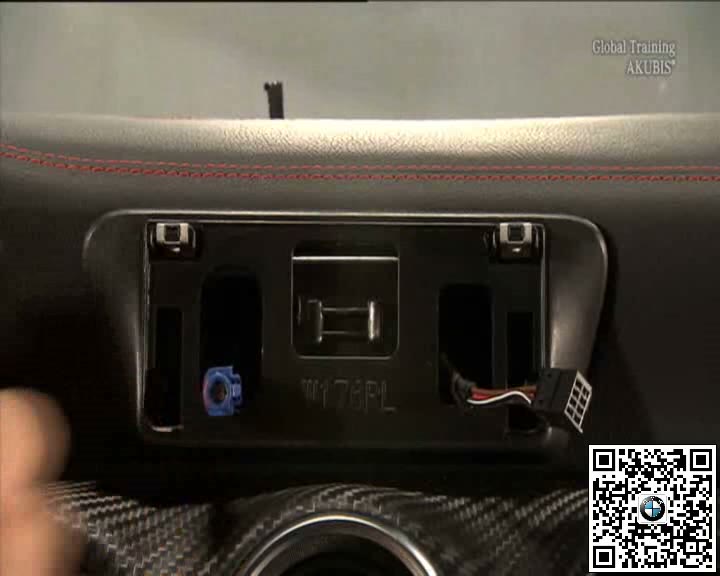

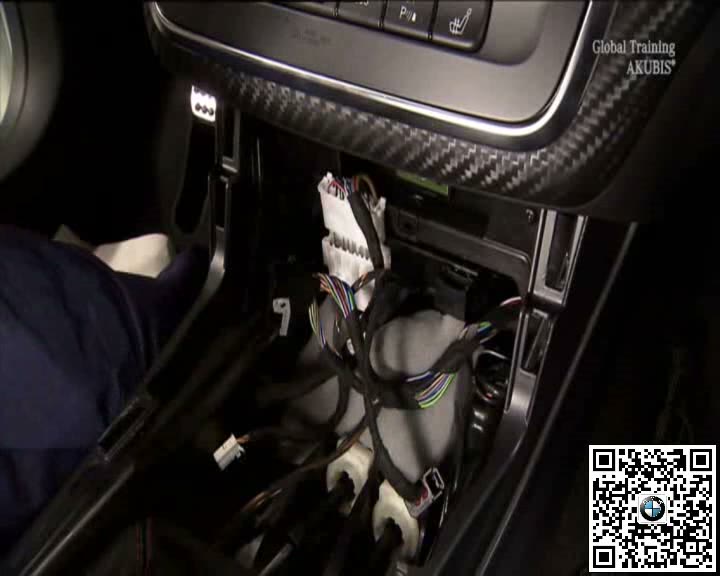

依次拆除中控饰板、控制面板、主机、手套箱和组合仪表，记录卡扣、螺栓及各层线束位置。

三、释放转向区域、线束和车身固定

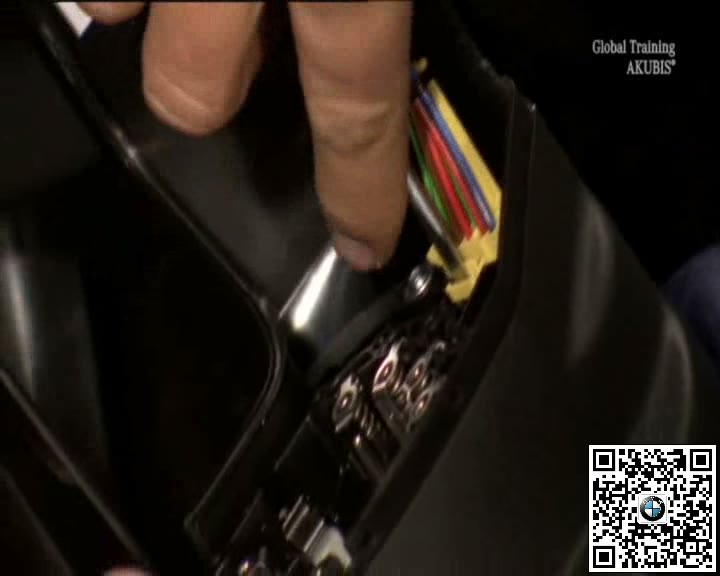

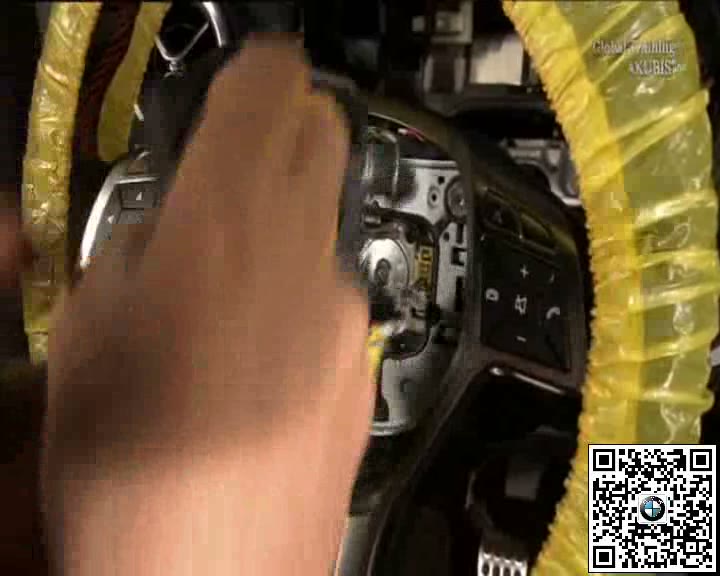

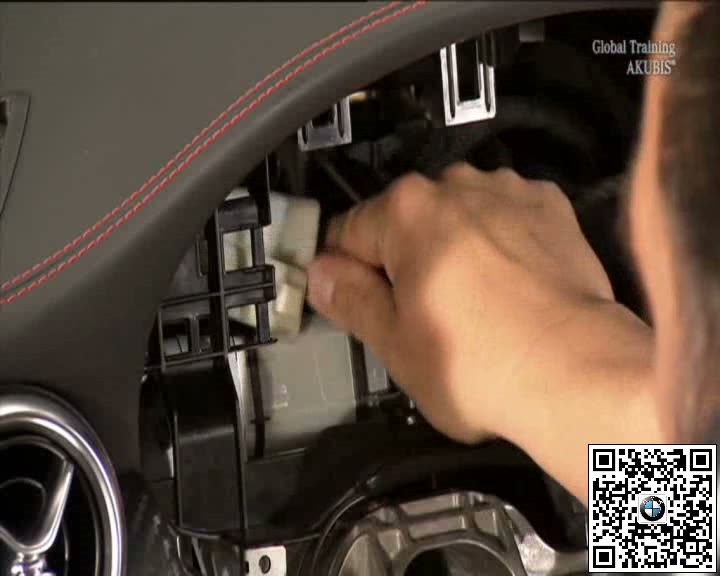

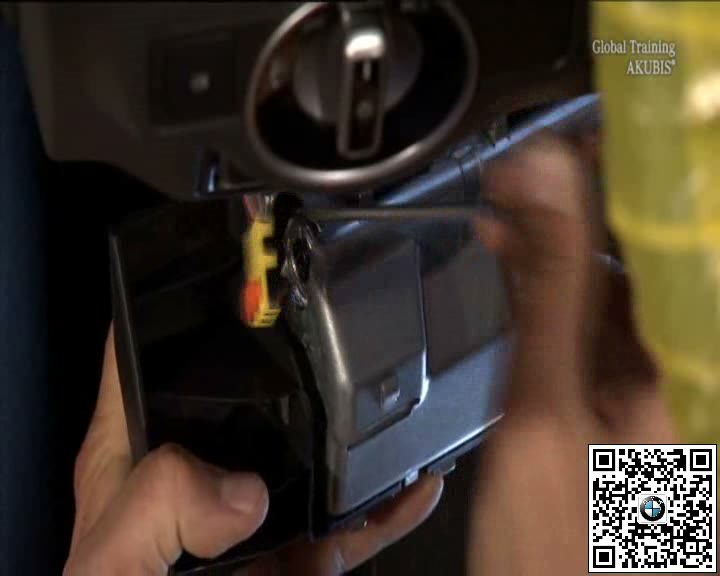

处理方向盘及转向柱周边，标记并断开SRS和仪表台线束，拆除左右端部、中央支架及适用风道连接。

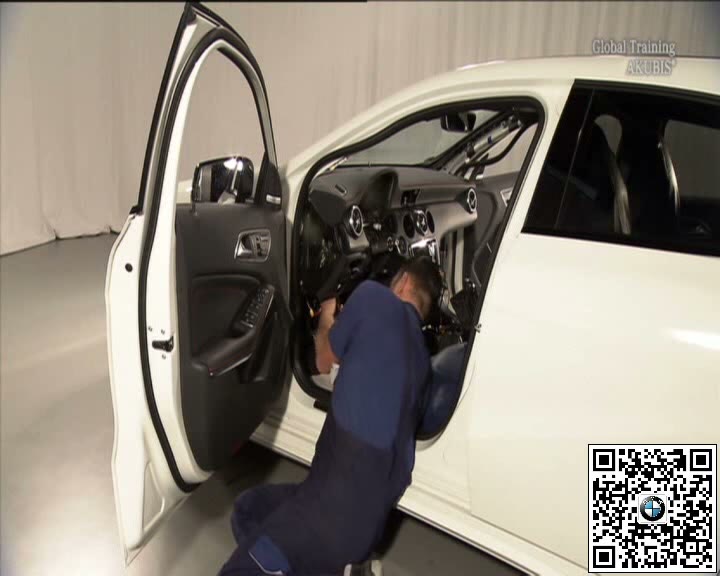

四、移出总成并按原顺序装复验证

由多人托住仪表板平稳移出，装复时恢复定位、线束和风道，检查空调、显示、开关、SRS及异响。

五、完工检查要点

• SRS断电和等待已完成。
• 插头紧固件已分区标记。
• 线束风道及车身固定无遗漏。
• 装复后电气空调和SRS正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
