奔驰W212电话托架加装：中央扶手箱、线束连接与舒适电话编码

W212电话托架加装涉及中央扶手箱、电话接口、音响主机和车辆通信配置。仅安装底座并不能保证电话被主机识别。

不同生产日期和主机版本的套件、接口与插针位置可能不同，施工前必须核对车辆数据和改装说明。

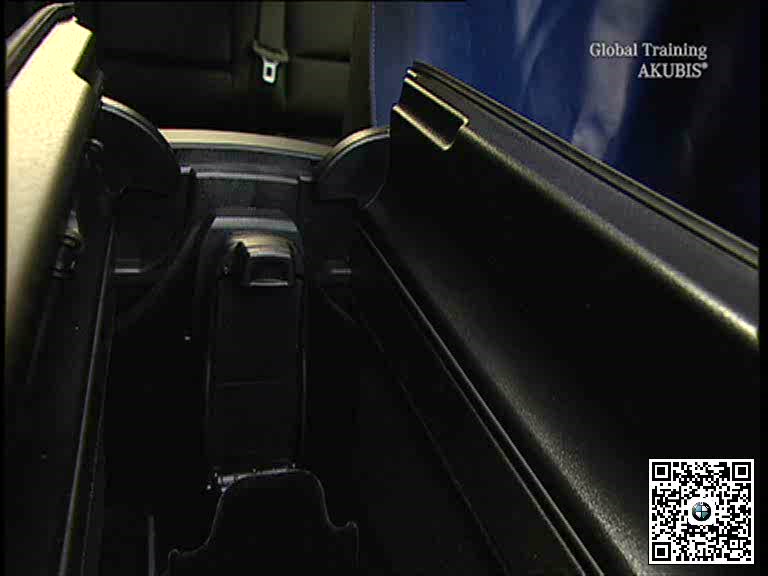

一、核对套件并拆卸扶手箱部件

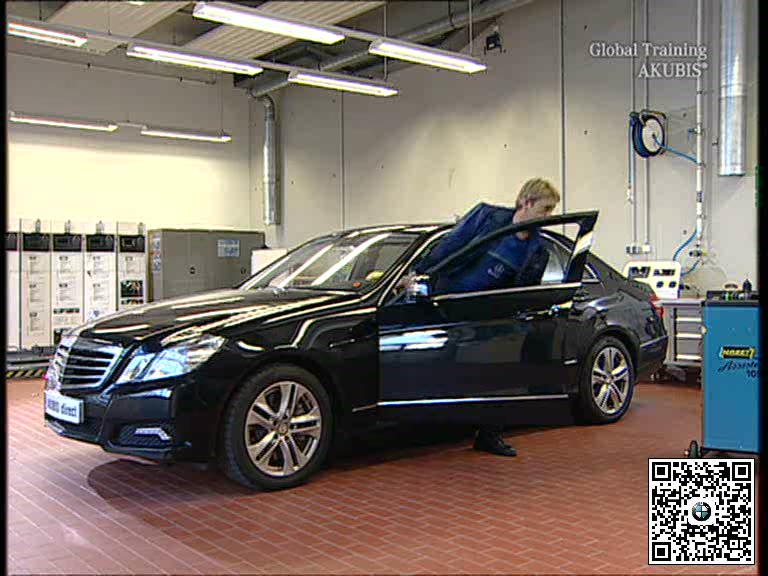

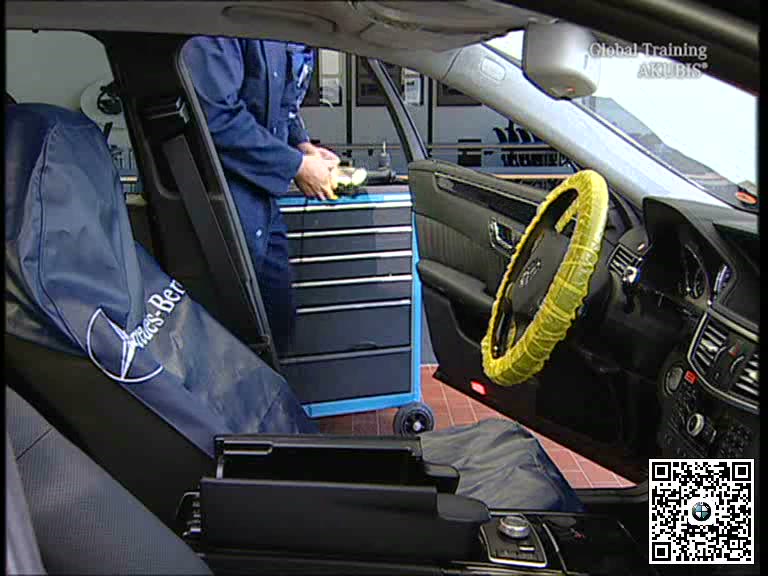

确认托架、接口模块、线束和固定件与车辆匹配，按规定断电。保护中控和座椅，拆下扶手箱内胆、盖板及必要的中央通道部件。

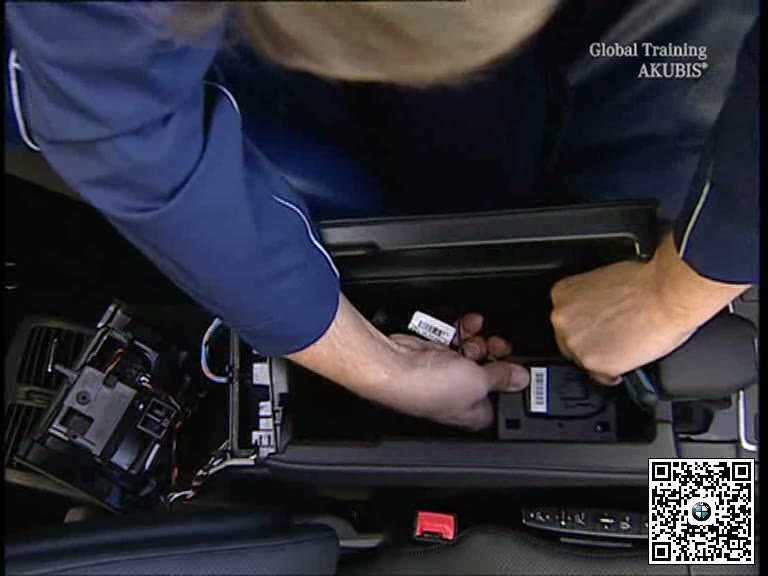

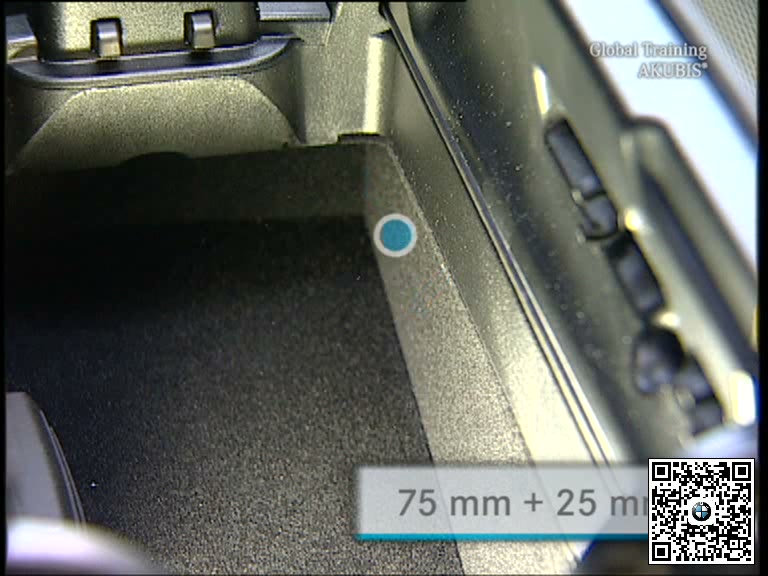

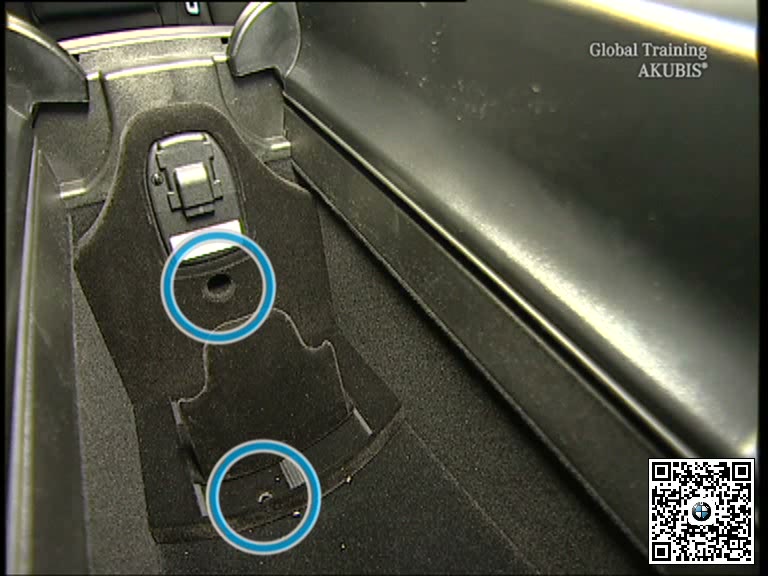

二、安装托架和电话接口模块

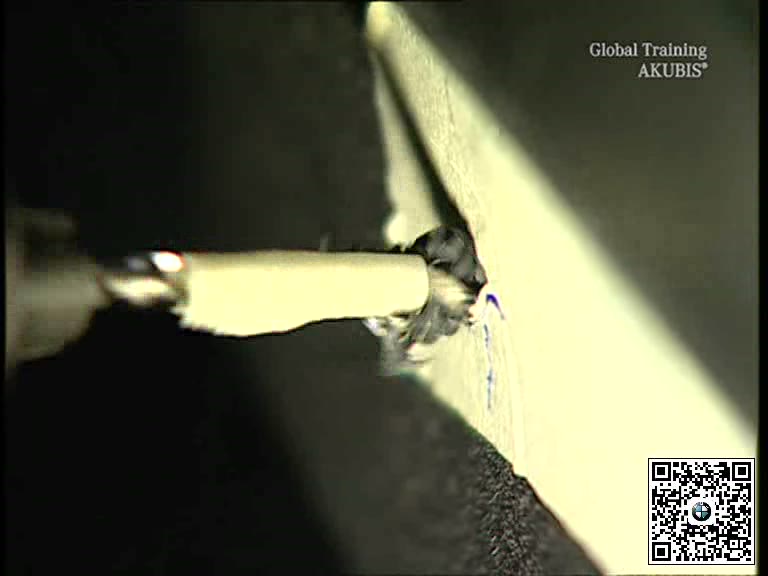

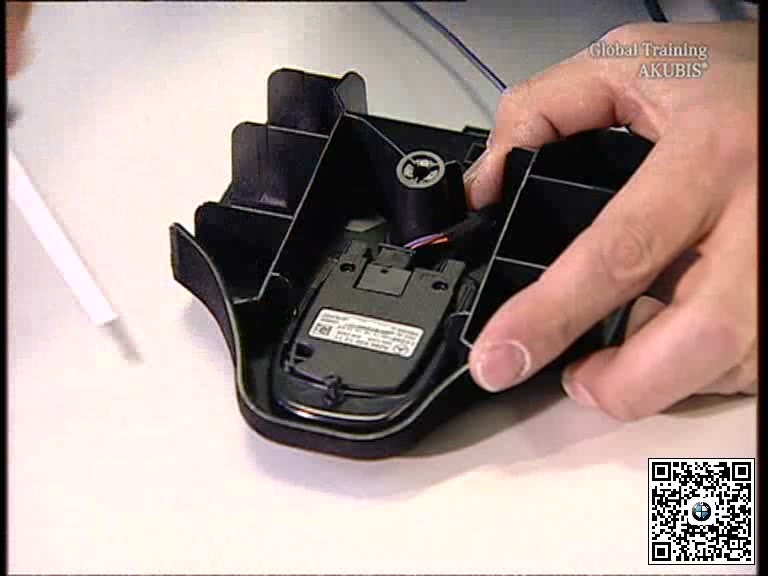

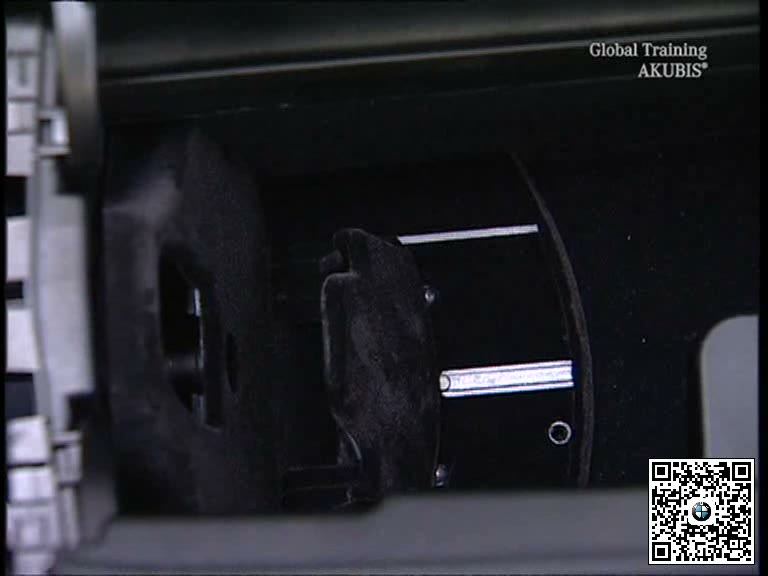

按模板或原有定位孔固定电话托架，把接口模块装入规定支架，检查插拔空间和扶手箱开闭，不得削弱可见饰面。

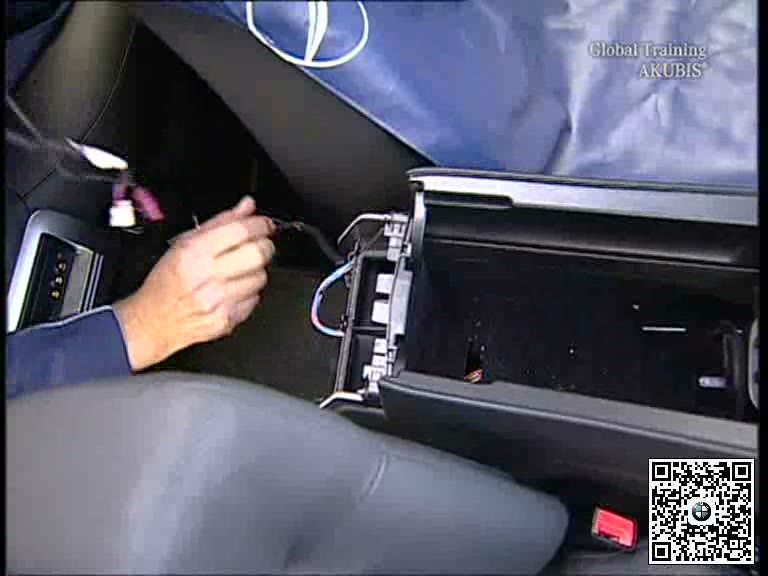

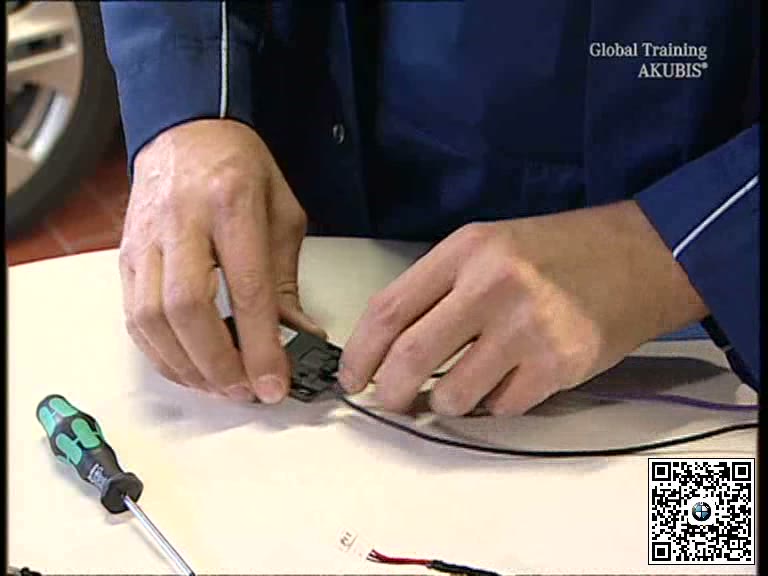

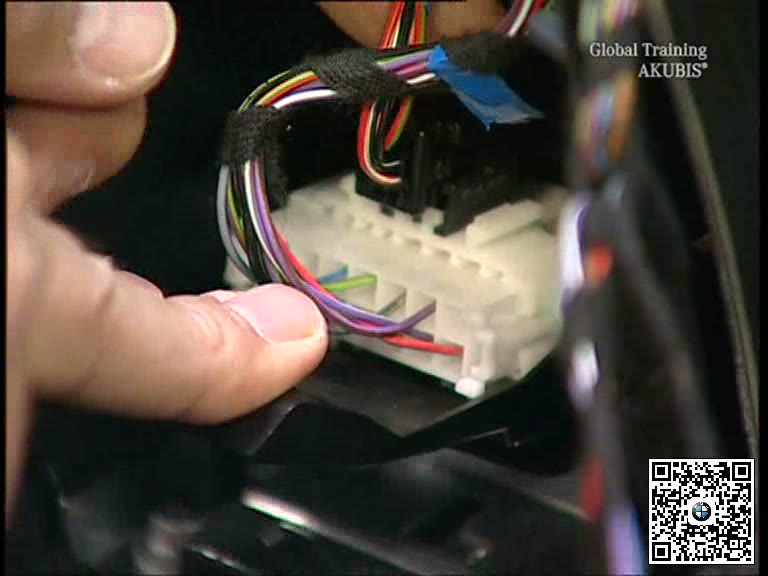

三、布置线束并完成插针连接

线束沿原车路径连接电话接口和主机或控制单元，按电路图完成插针、供电和接地，使用原车卡扣防止夹线与异响。

四、编码并测试通话和音频功能

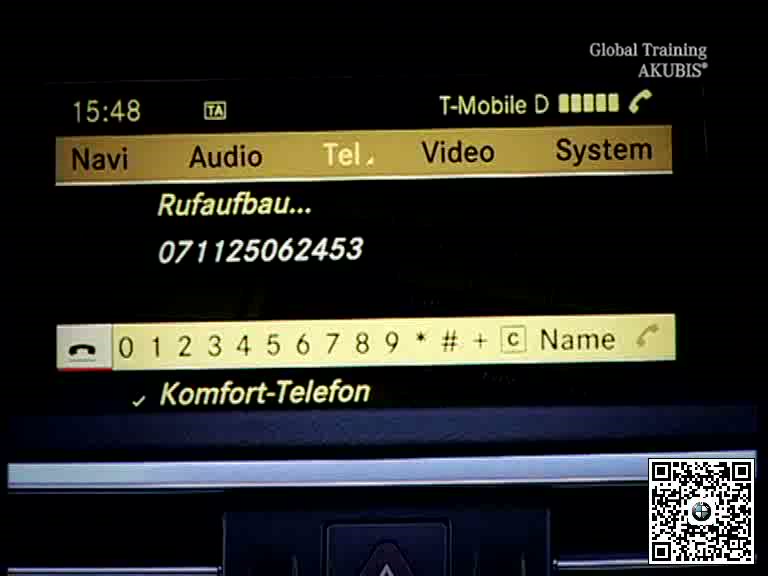

恢复电源后执行车辆配置和相关主机编码，连接适配电话检查识别、通话、扬声器、麦克风、充电及方向盘控制。

五、完工检查要点

• 套件和主机版本与车辆数据匹配。
• 托架位置不会影响扶手箱开闭。
• 插针、供电、接地和线束固定符合电路图。
• 编码后电话、音频和麦克风功能正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
