奔驰CL203 CLC日间行车灯加装：保险杠开孔、灯组固定、线束与功能检查

CLC加装日间行车灯需要在前保险杠规定位置安装灯组，并完成控制器、供电和线束连接。孔位偏差会直接影响灯组外观、固定强度和左右对称。

施工前应确认套件适用车辆和保险杠版本，使用模板及规定尺寸工具，不能根据外观目测随意开孔。

一、核对套件并拆卸前保险杠

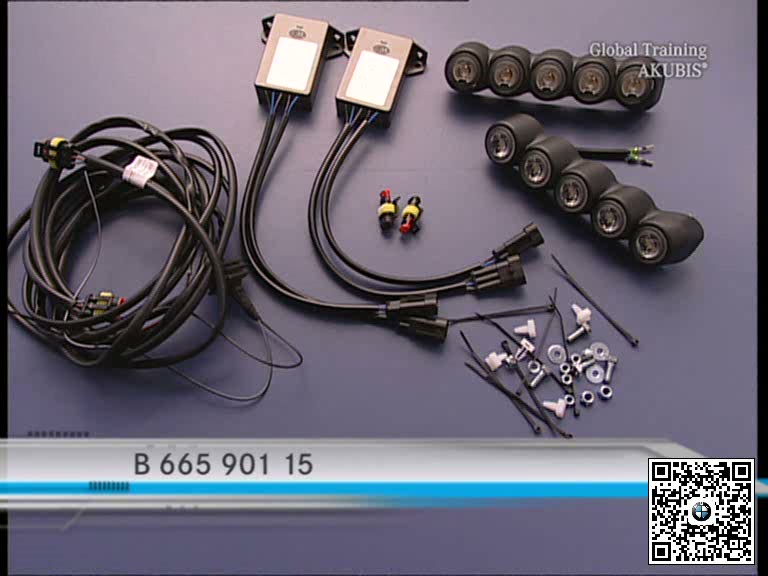

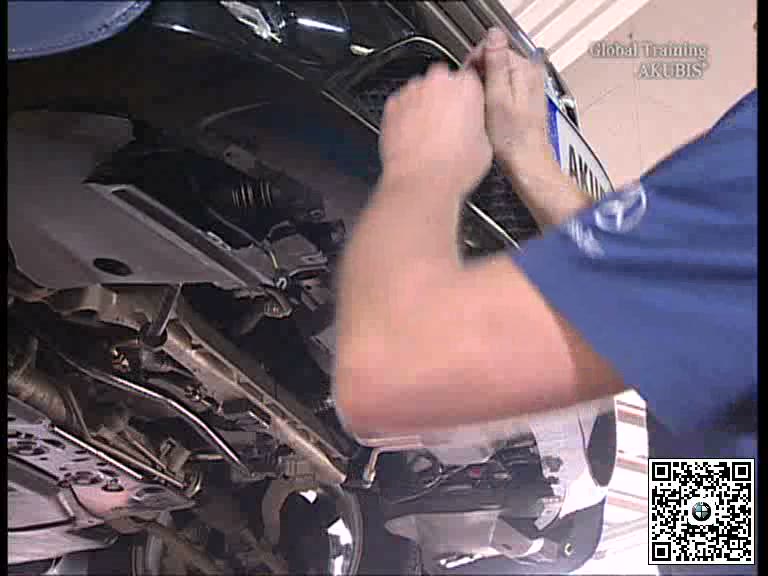

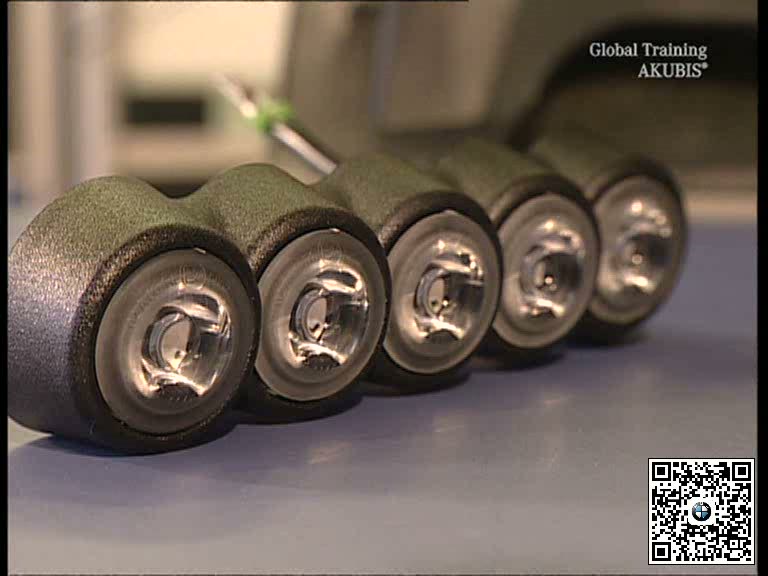

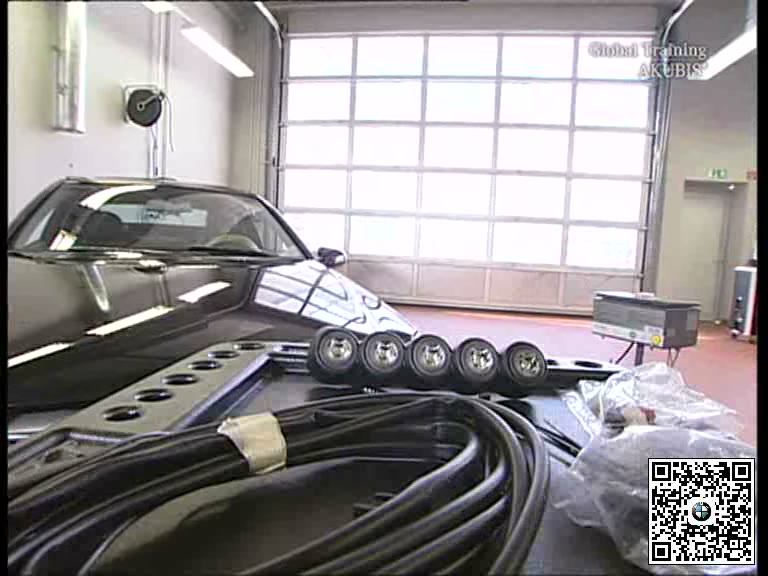

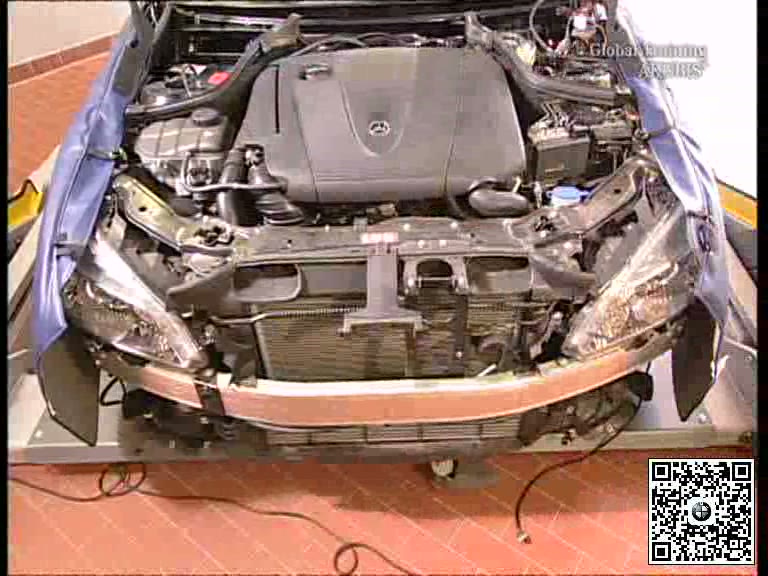

清点左右灯组、支架、控制器、线束和固定件，保护翼子板和前部漆面。拆下必要覆盖、轮罩和保险杠连接，由助手移出总成。

二、按定位要求开孔安装灯组

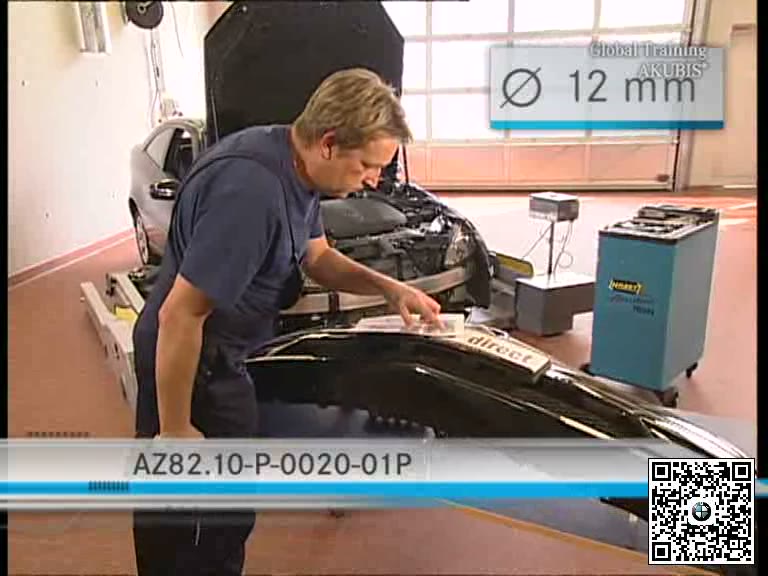

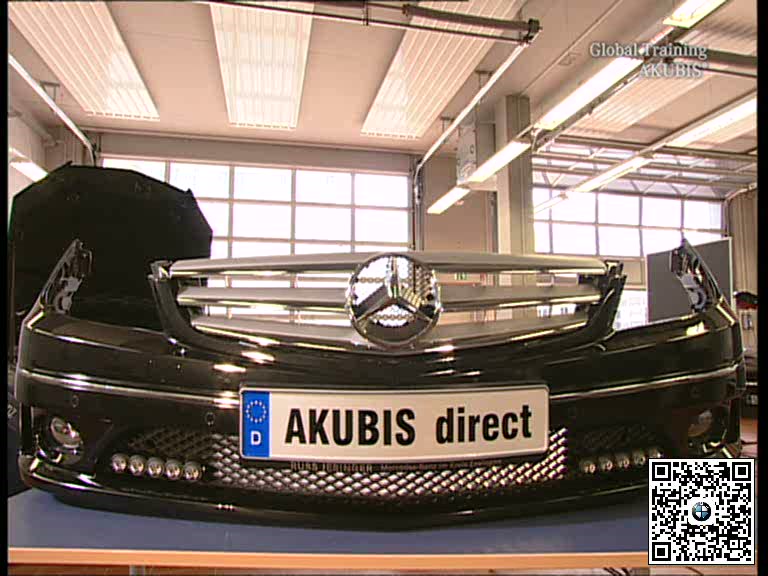

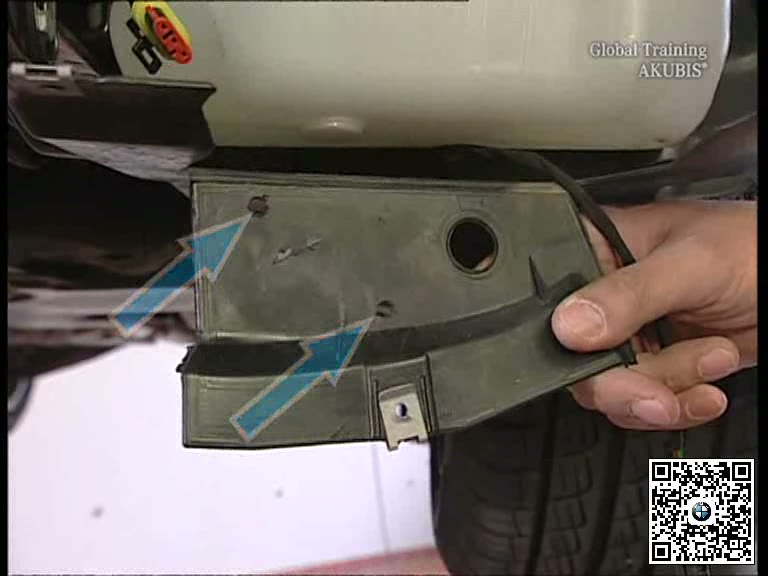

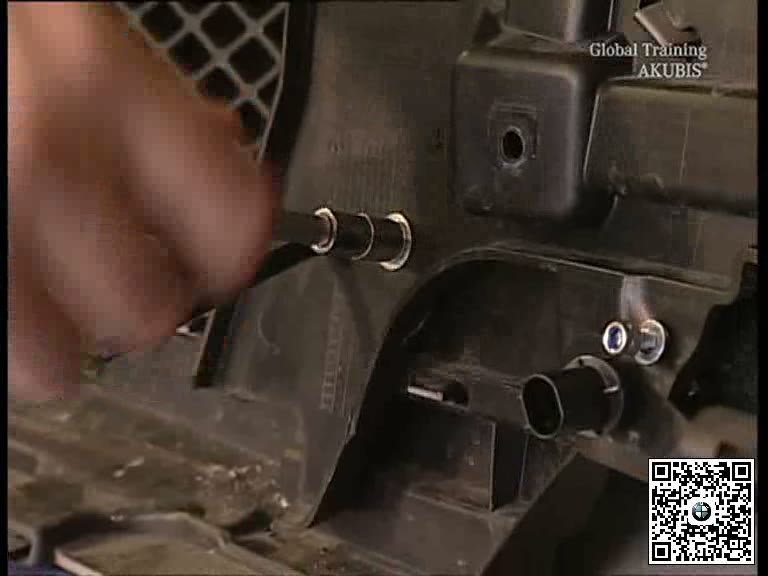

在保险杠内侧找到原厂标记或使用对应模板，复核左右位置后钻孔和修整边缘。安装支架及灯组，确认贴合和左右高度一致。

三、安装控制器并布置线束

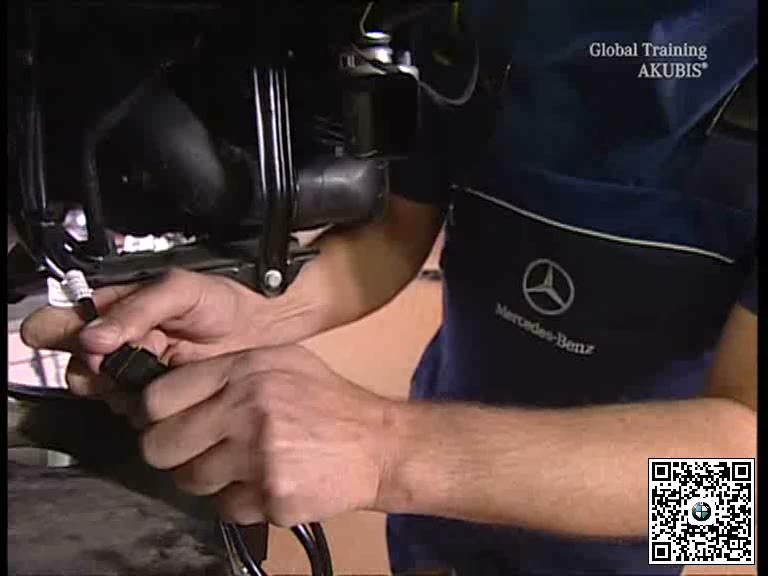

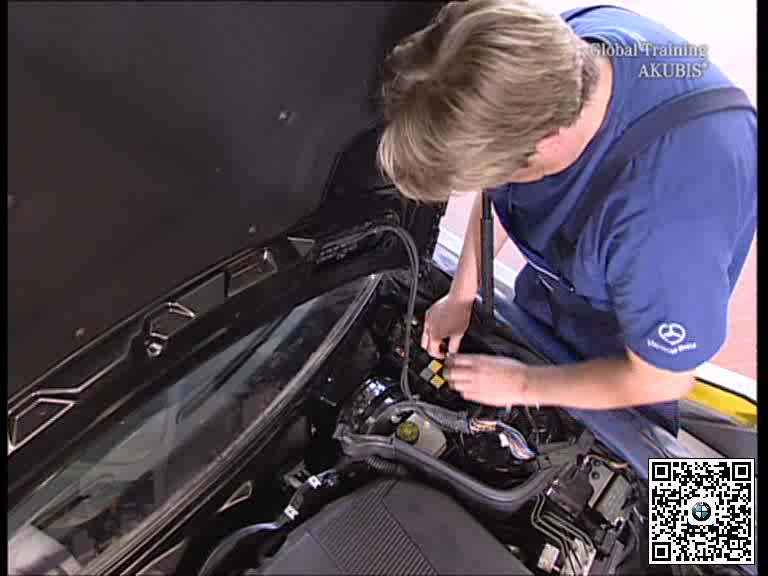

将控制器装在规定位置，沿原车路径布置左右灯线束，远离高温、锐边和移动部件。按电路图连接供电、接地和控制信号。

四、装复保险杠并检查灯光逻辑

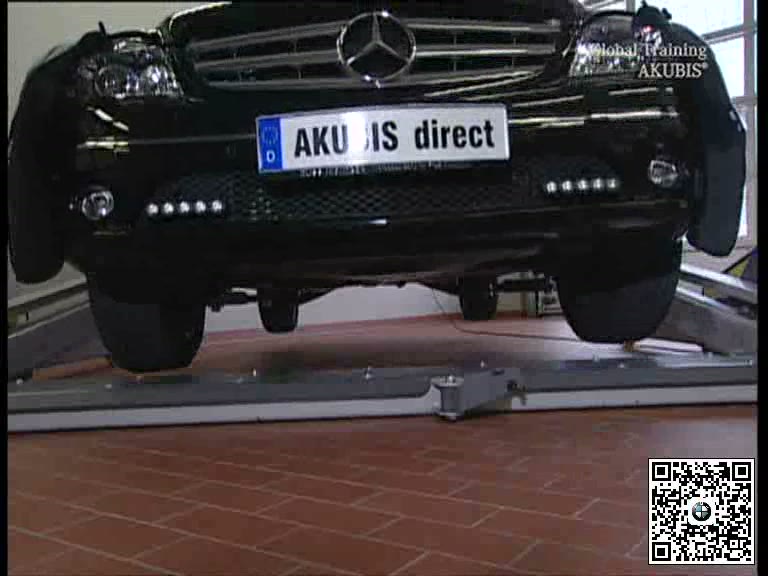

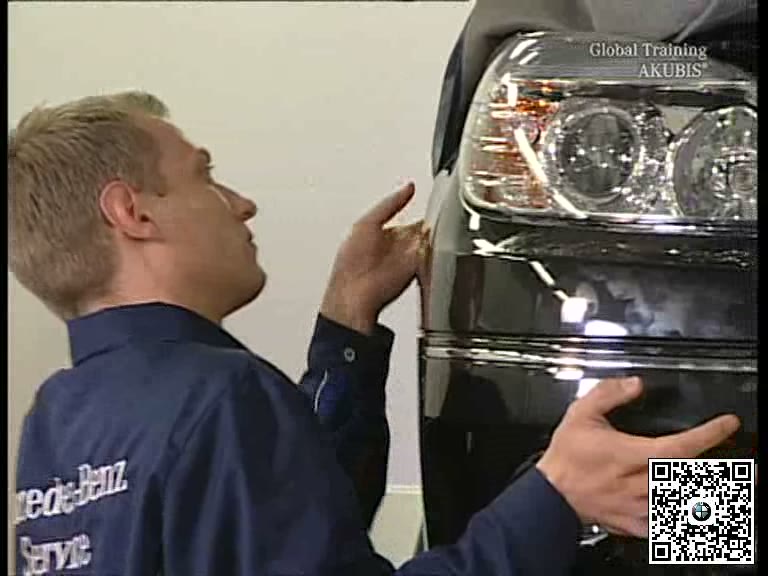

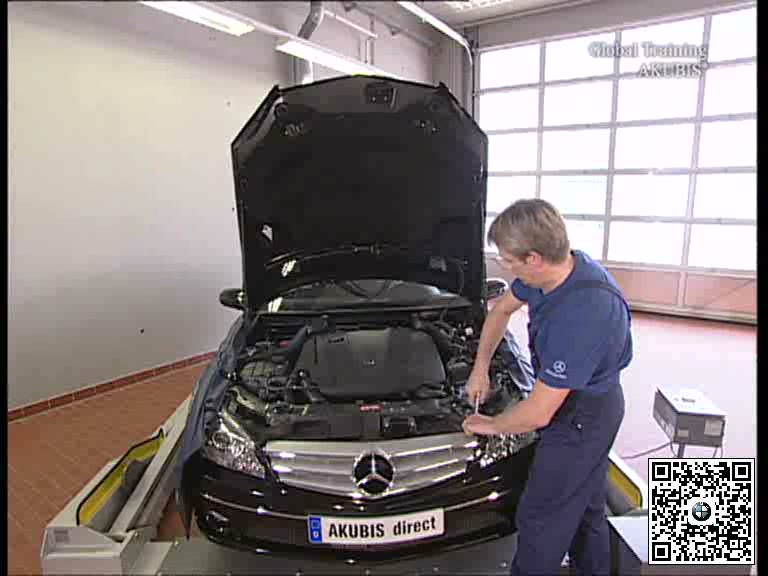

恢复保险杠、轮罩和底部覆盖，检查间隙和线束余量。接通电源后验证点火、近光、转向及车辆配置对应的日行灯工作逻辑。

五、完工检查要点

• 套件与保险杠版本完全匹配。
• 开孔前已复核模板、方向和左右位置。
• 控制器及线束远离高温、锐边和移动件。
• 装复间隙及全部灯光逻辑正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
