摘要依据奔驰W169 A级与W245 B级改款维修介绍手册，保留121页原资料，整理M266/OM640、天然气驱动、ECO启停、底盘网络、泊车与空调。

一、资料范围与副本归并

A级和B级目录中的两份121页资料提取正文完全一致，因此归并为一篇。原手册实际车型系列为169和245，文件名中的“254”不作为车型依据。

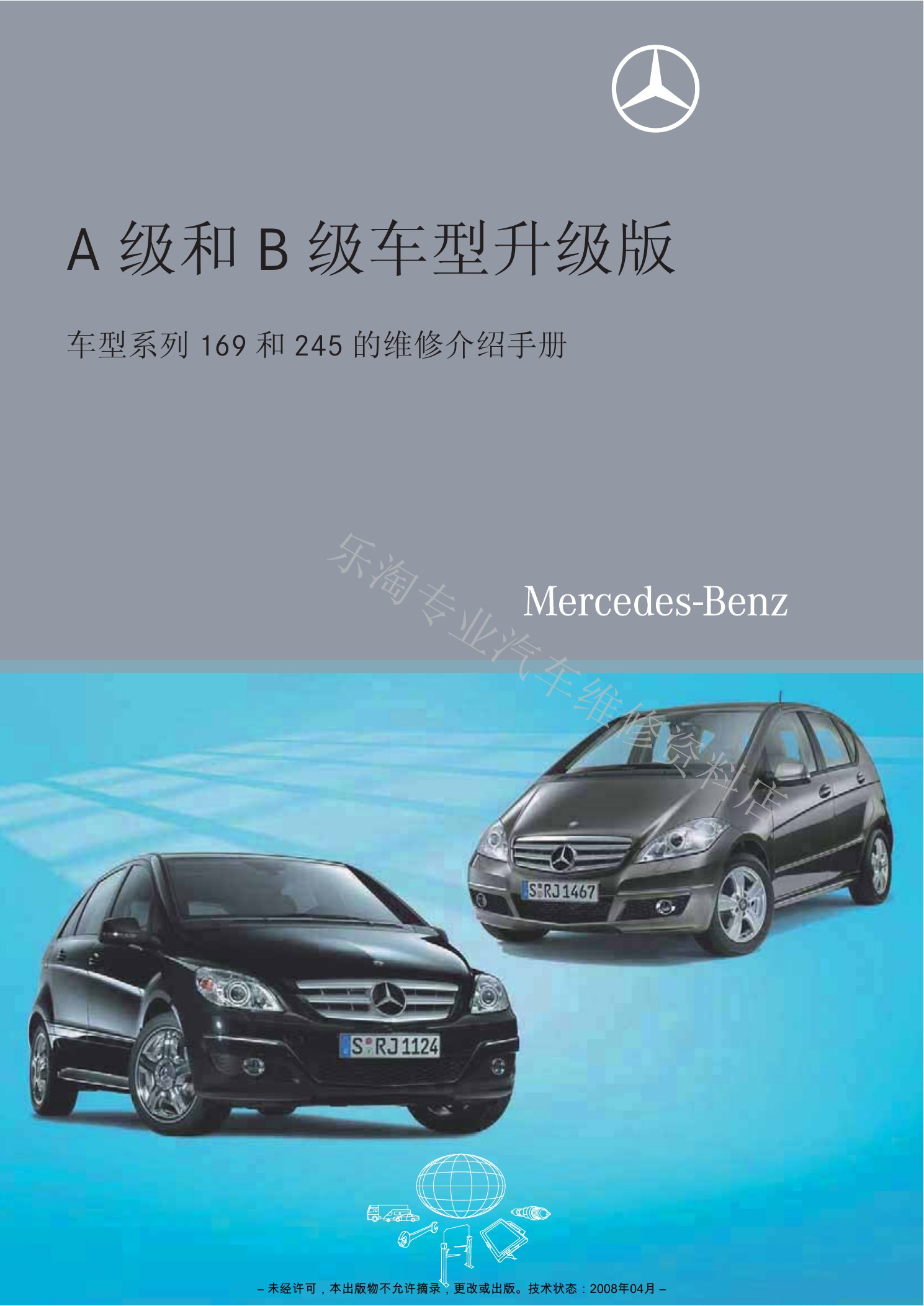

W169 A级与W245 B级改款维修介绍原第1页。
W169 A级与W245 B级改款维修介绍原第2页。

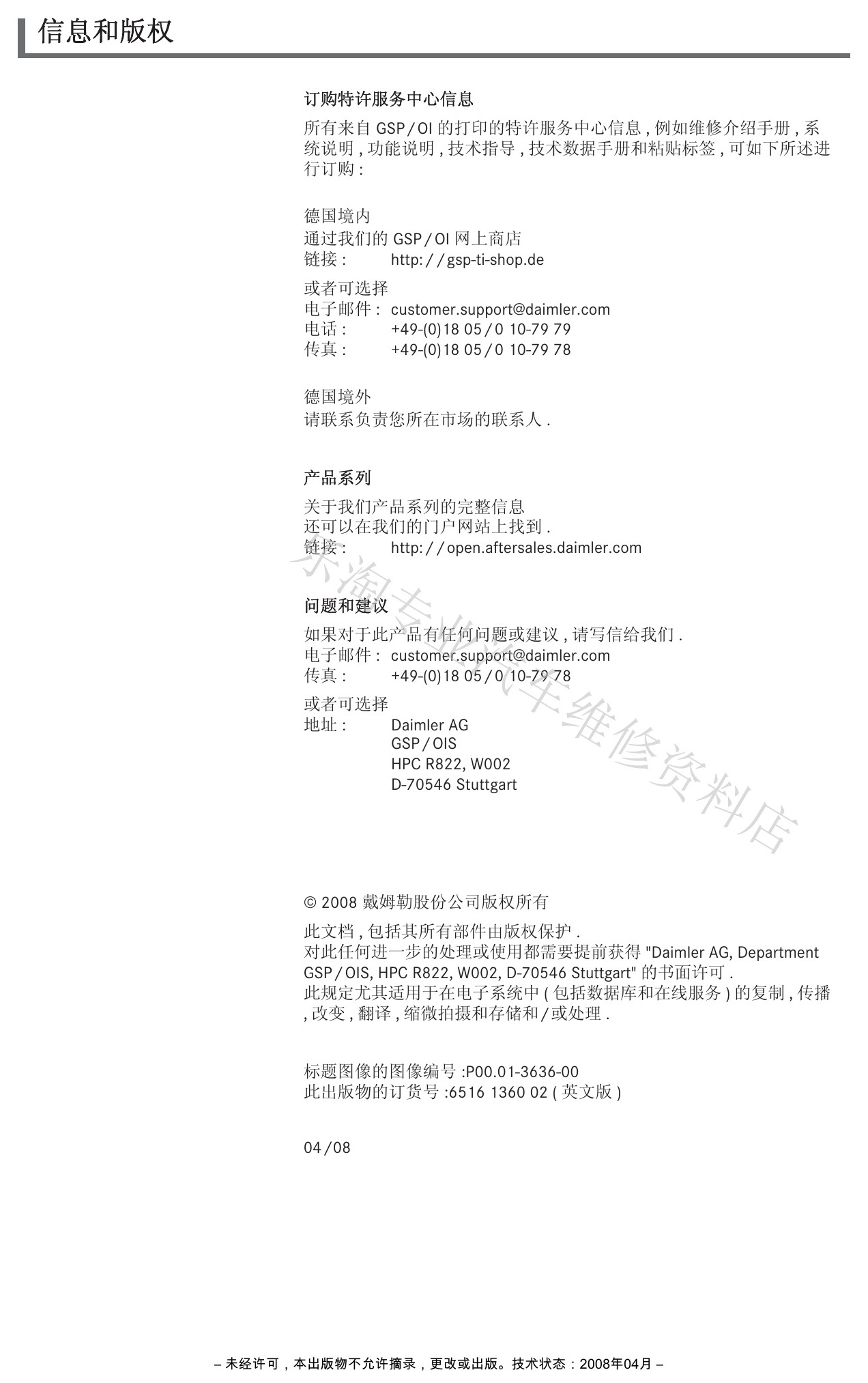

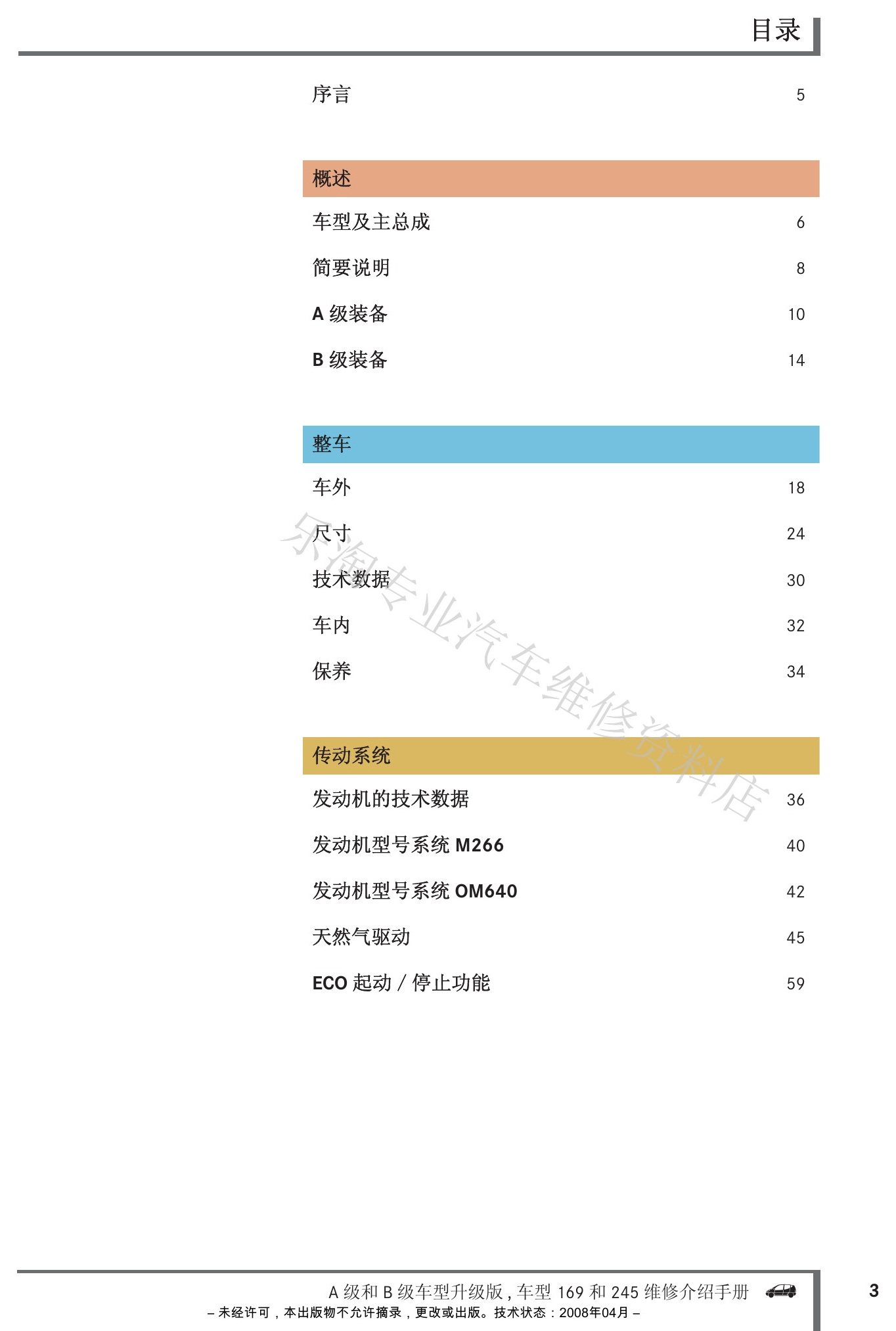

W169 A级与W245 B级改款维修介绍原第3页。
W169 A级与W245 B级改款维修介绍原第4页。

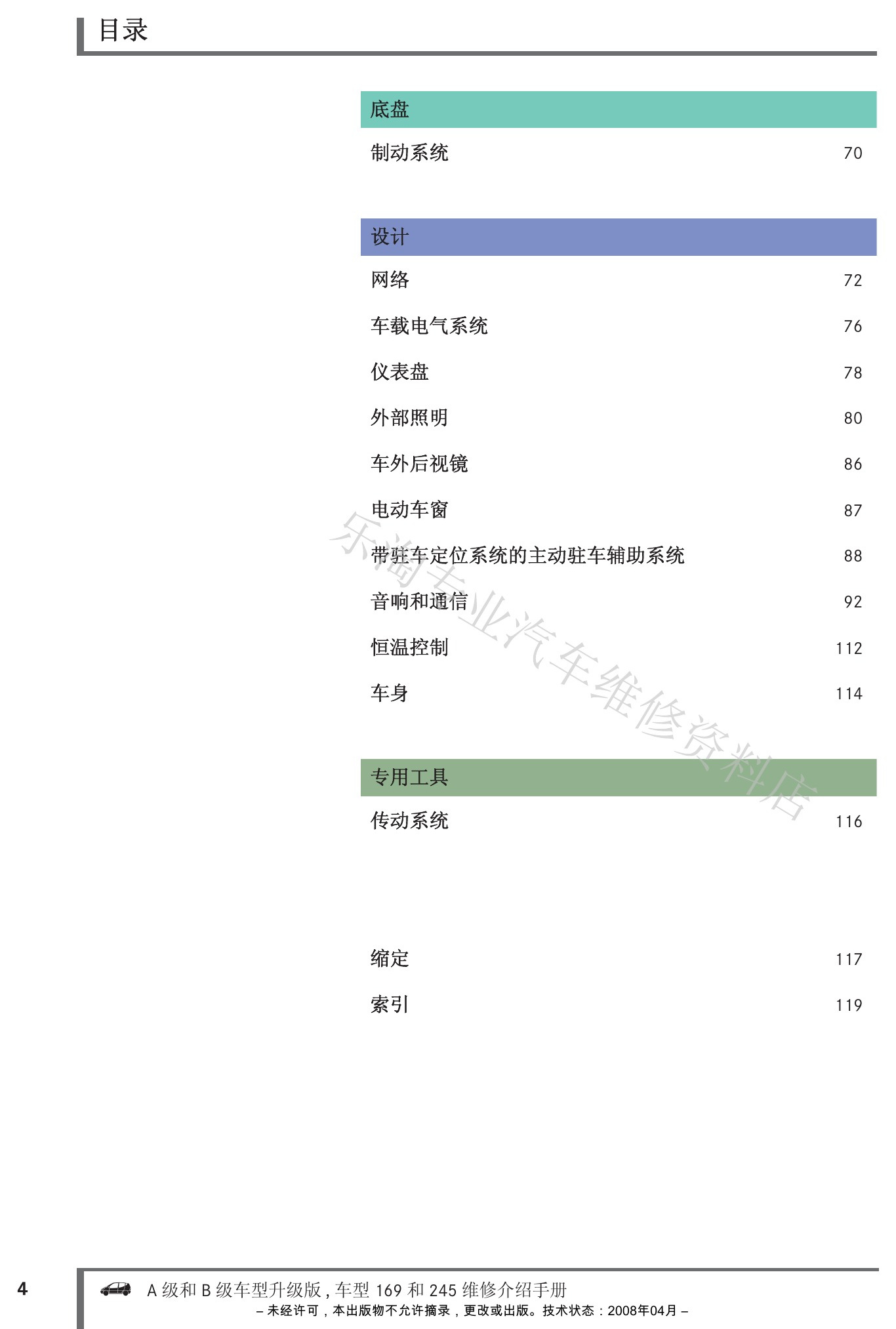

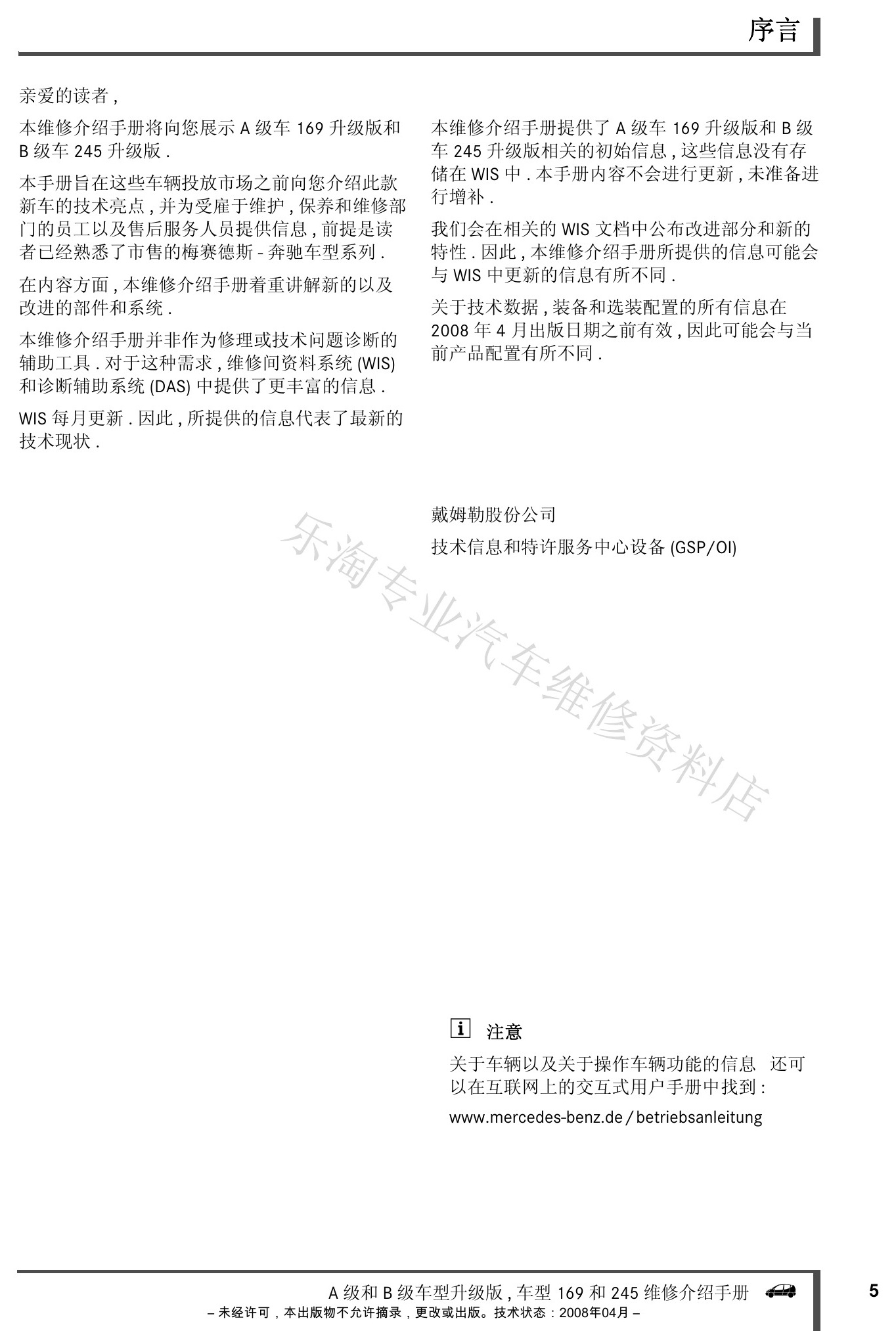

W169 A级与W245 B级改款维修介绍原第5页。

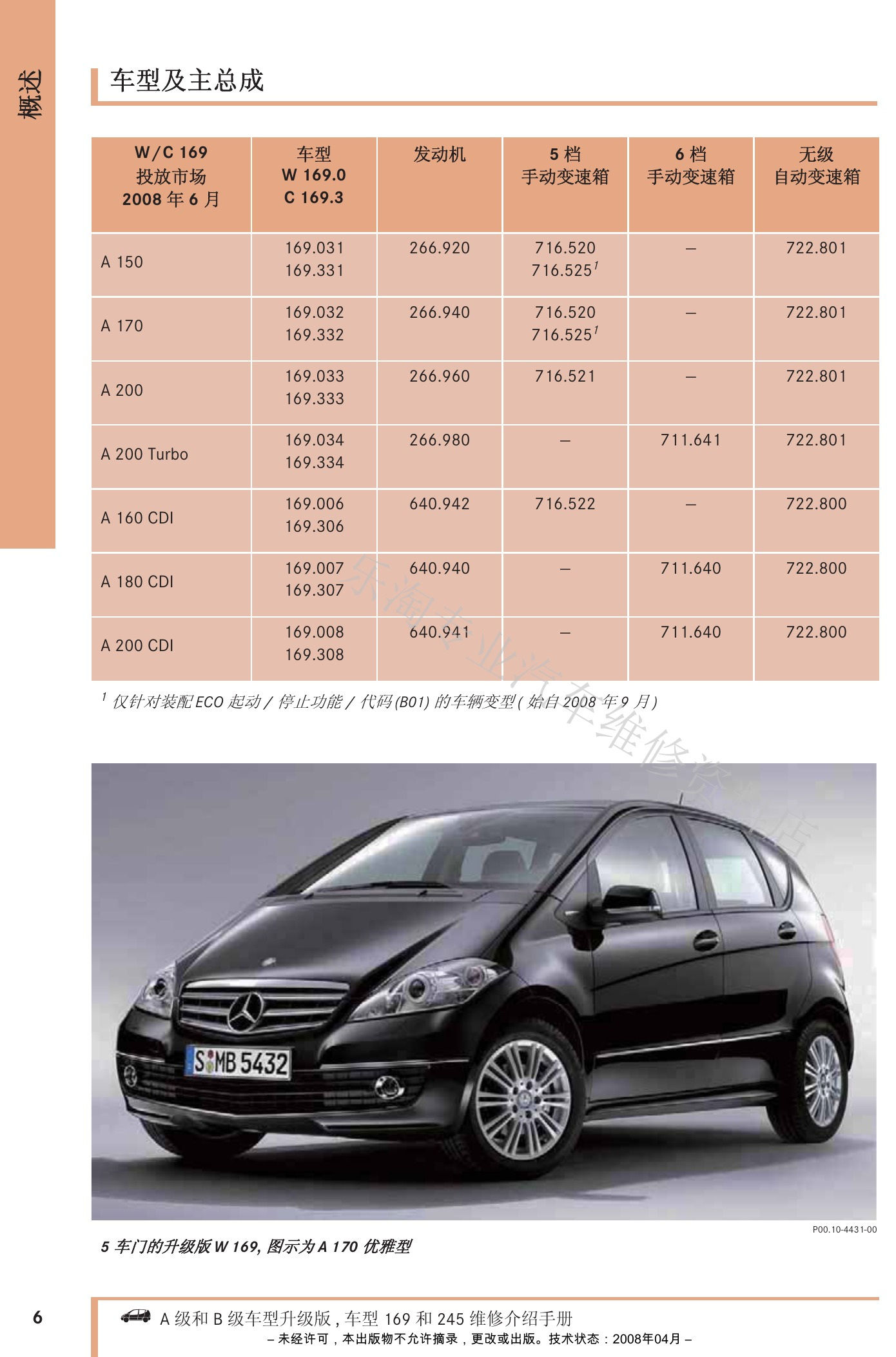

W169 A级与W245 B级改款维修介绍原第6页。

二、车型、装备、整车与保养

概览区分A级与B级装备，随后介绍外观、尺寸、技术数据、内饰和保养变化。

W169 A级与W245 B级改款维修介绍原第7页。

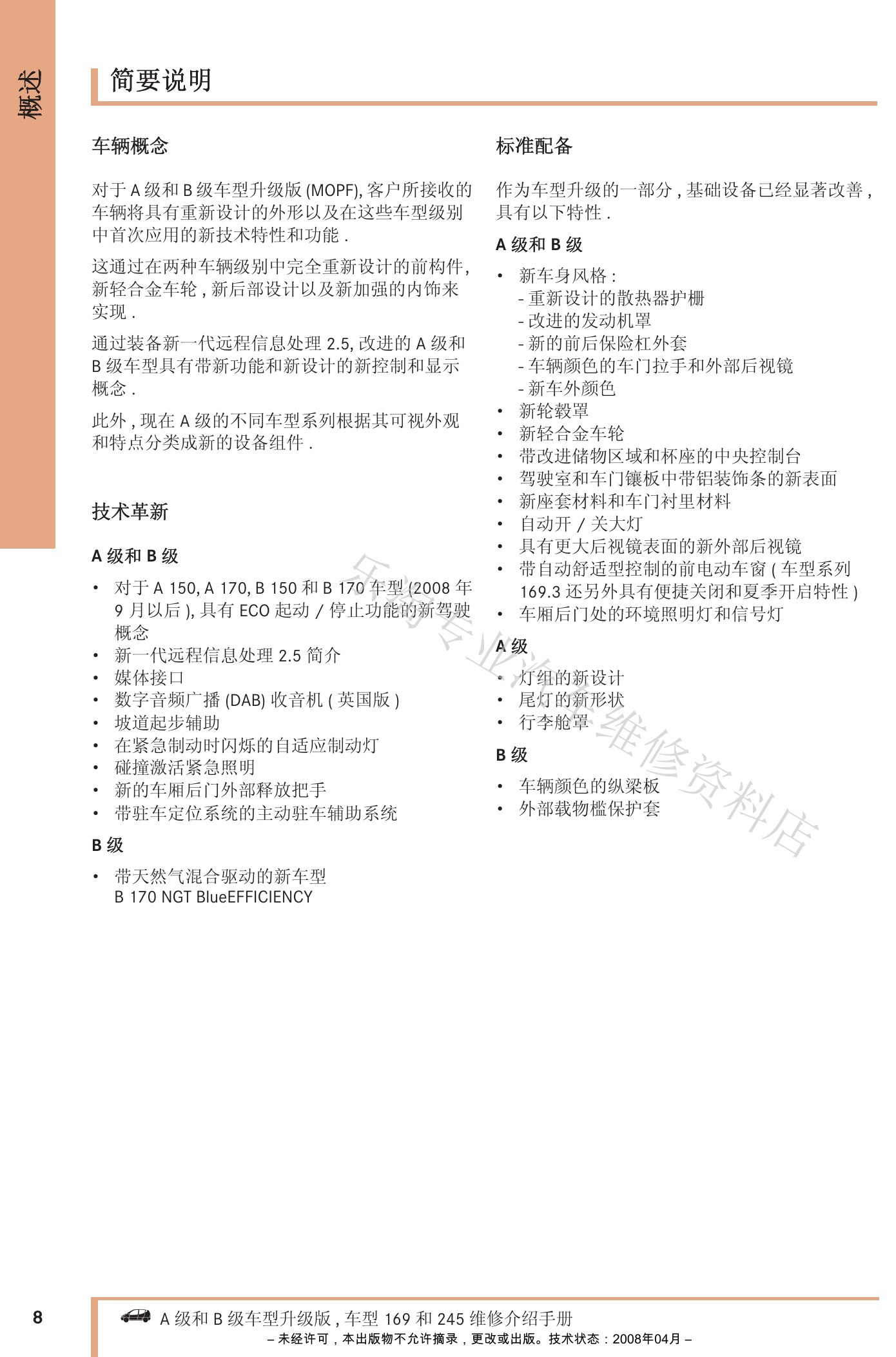

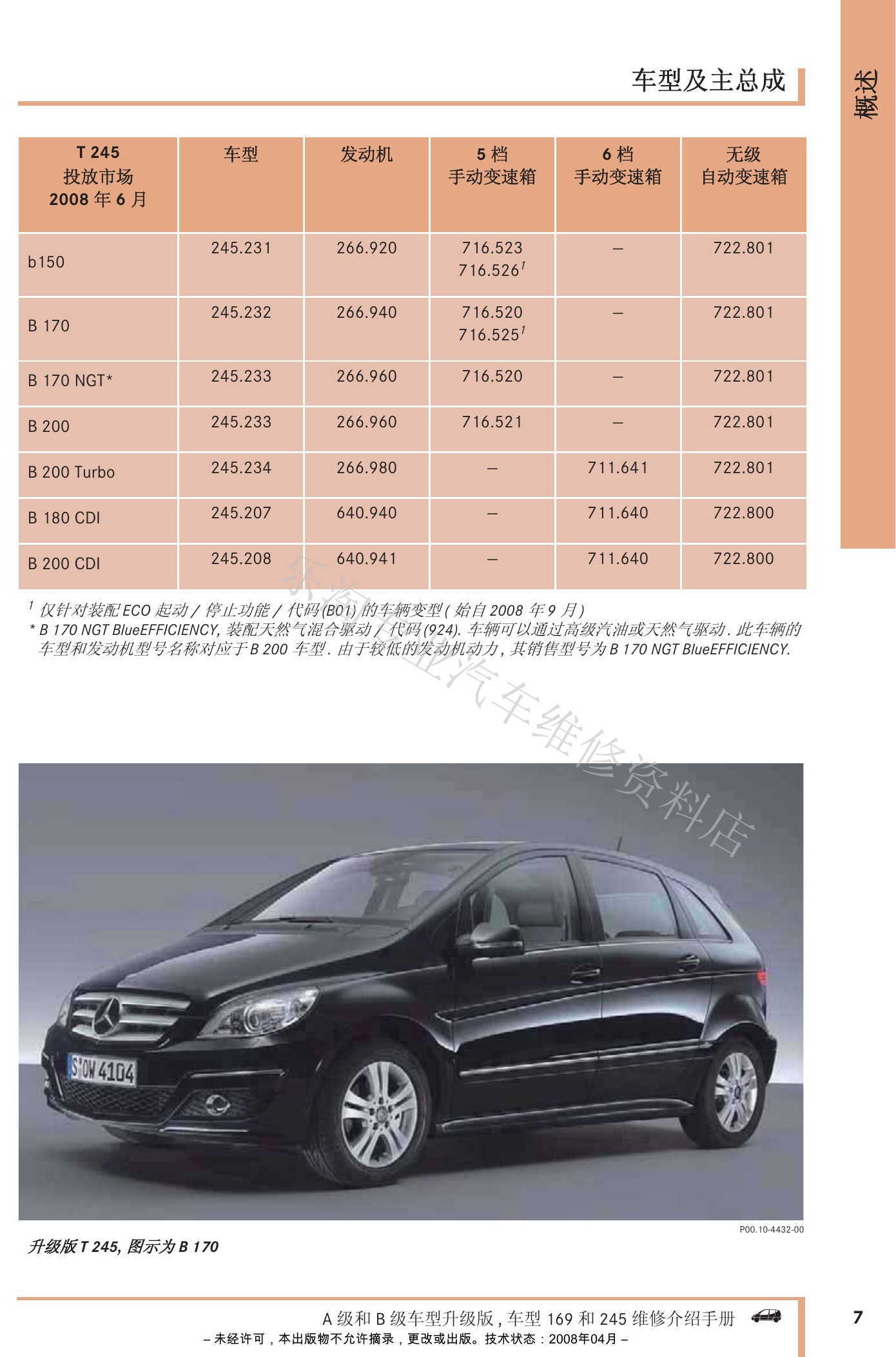

W169 A级与W245 B级改款维修介绍原第8页。

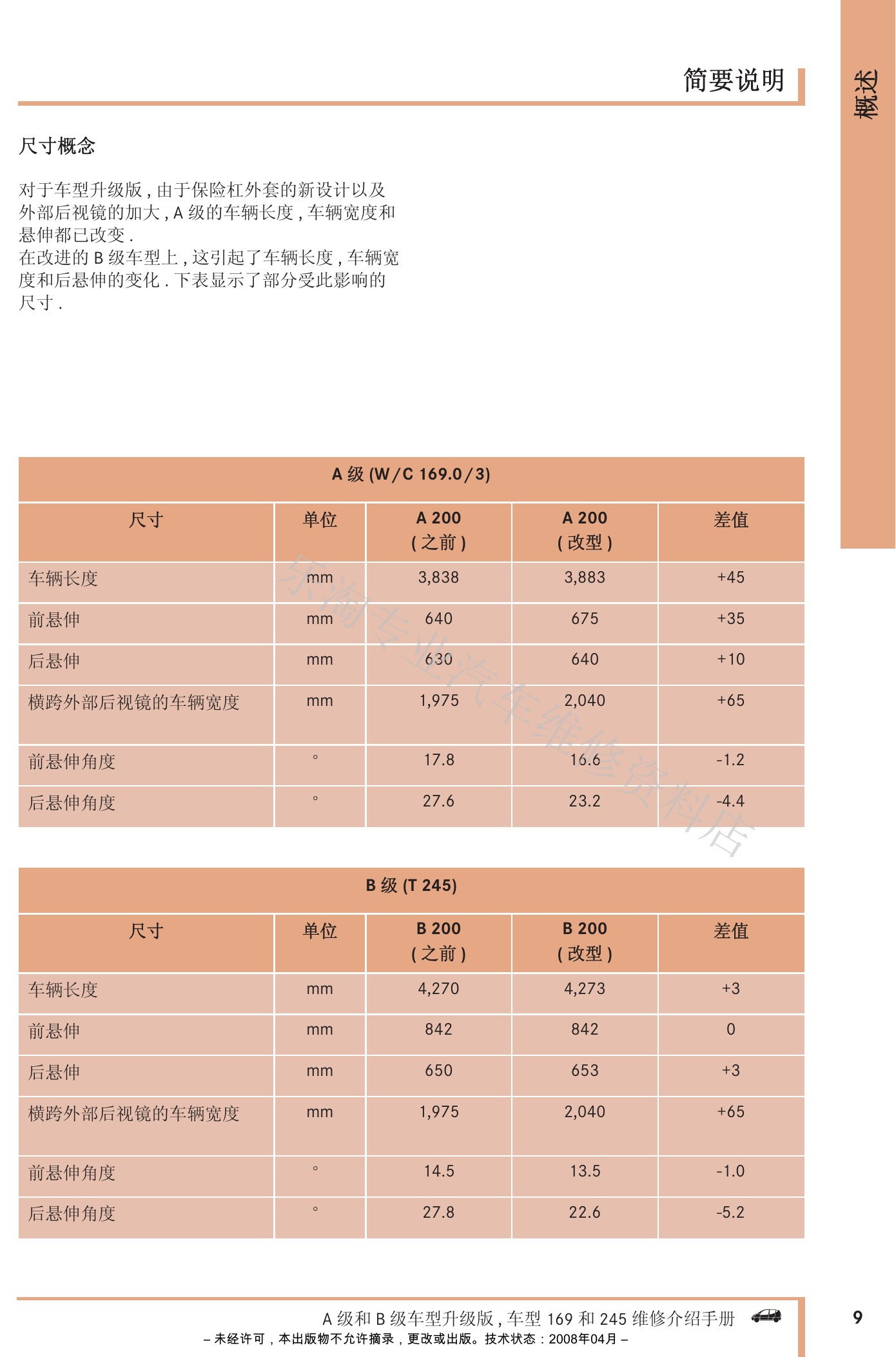

W169 A级与W245 B级改款维修介绍原第9页。
W169 A级与W245 B级改款维修介绍原第10页。

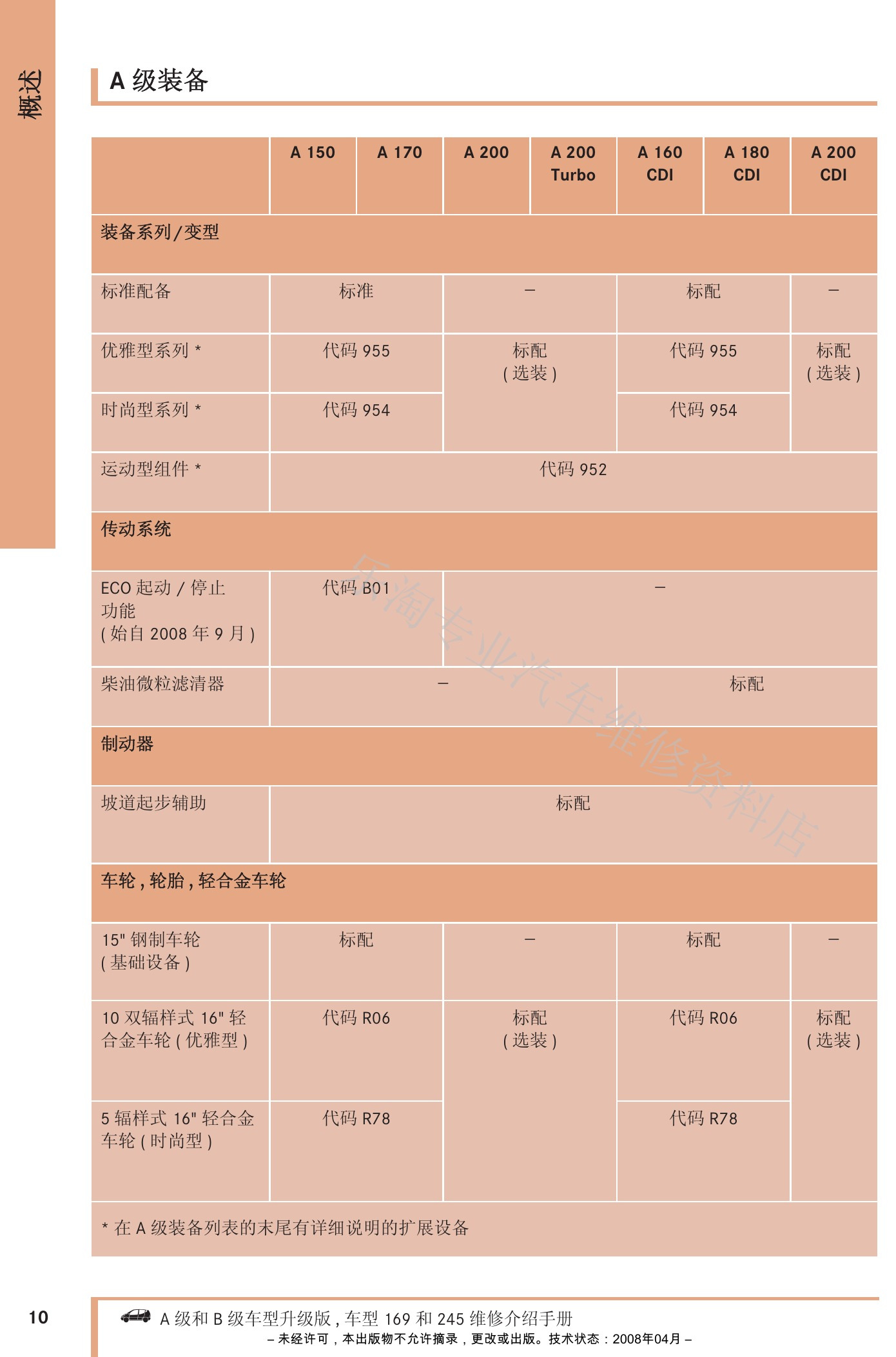

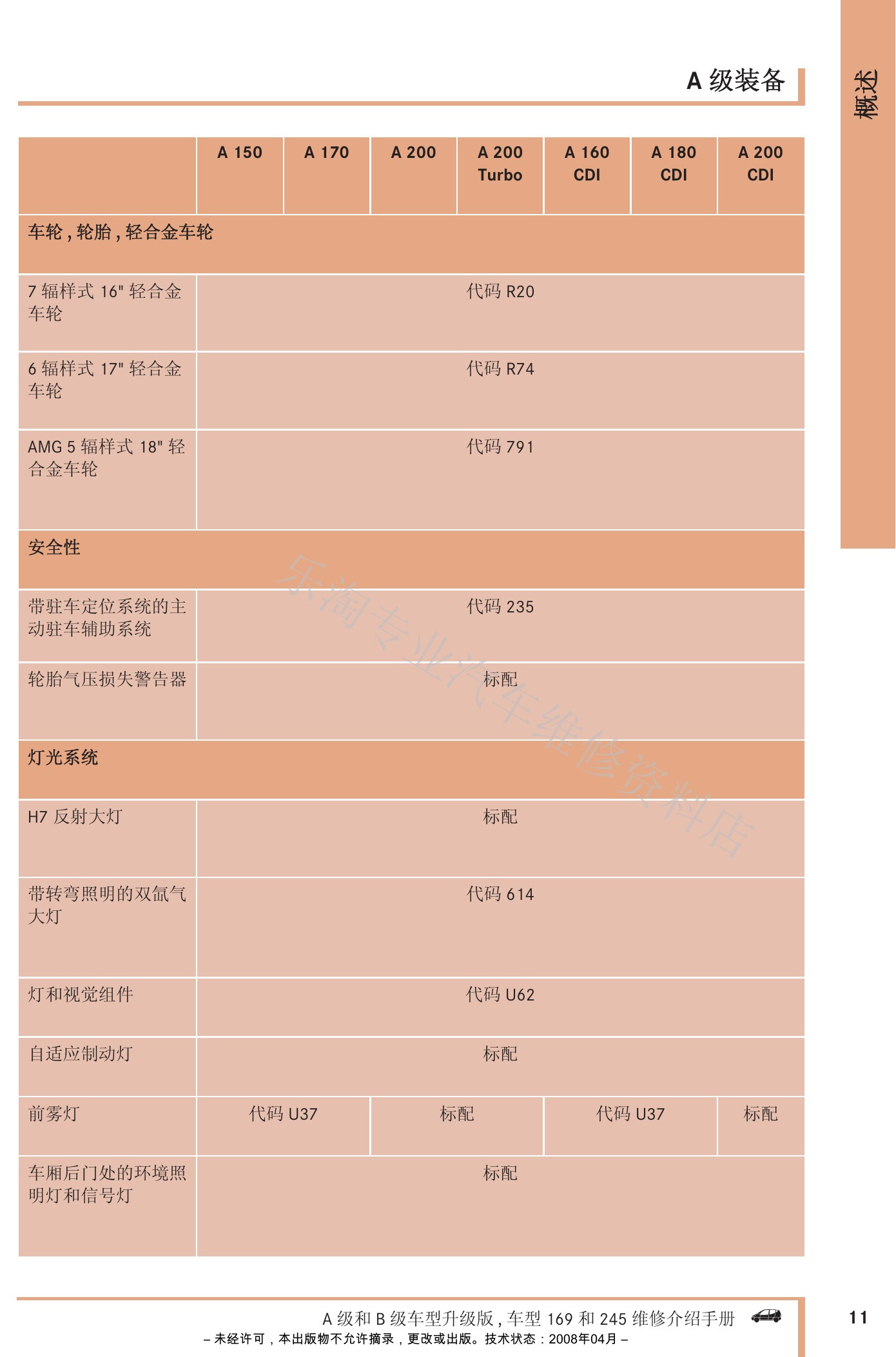

W169 A级与W245 B级改款维修介绍原第11页。

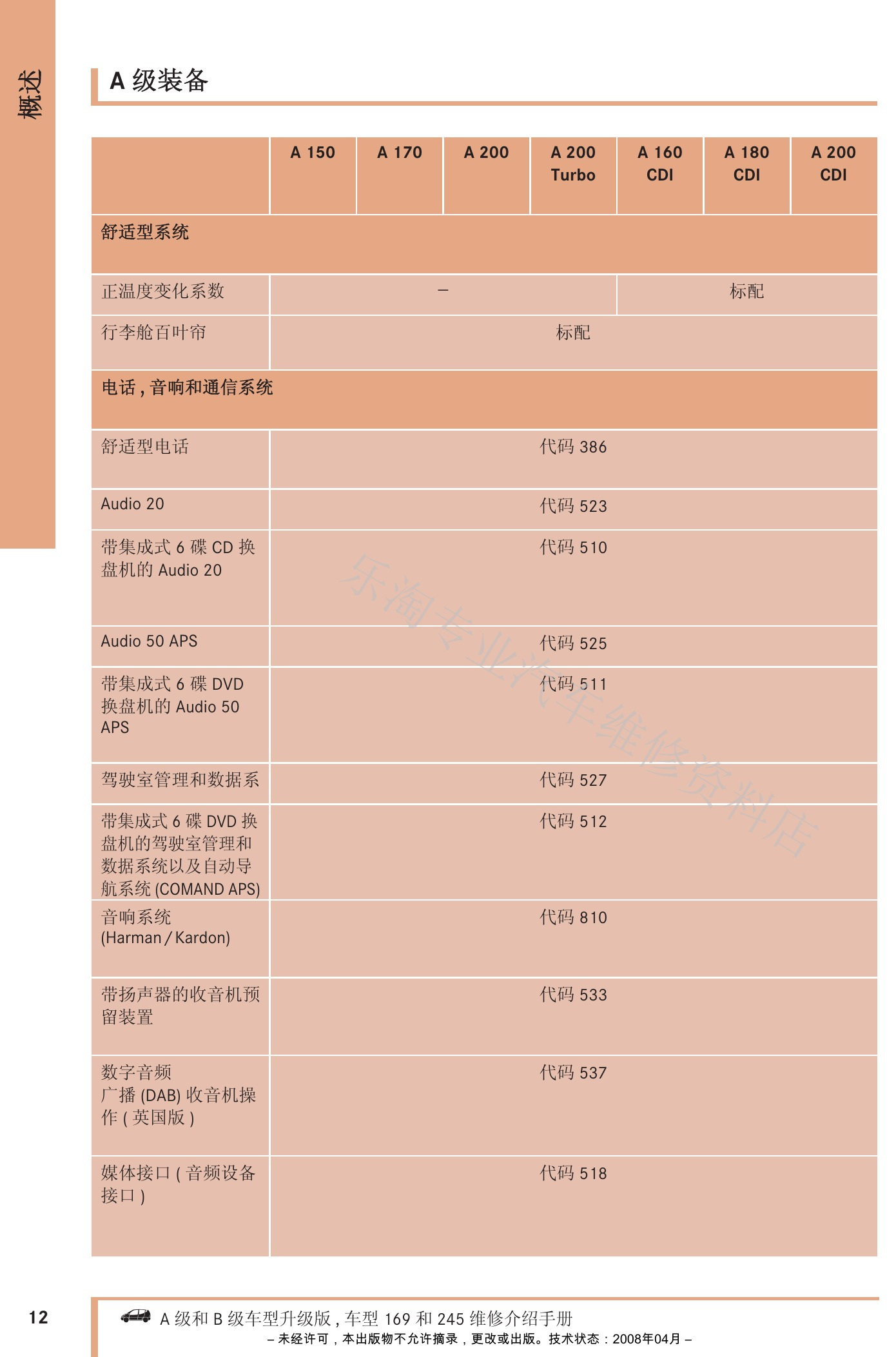

W169 A级与W245 B级改款维修介绍原第12页。

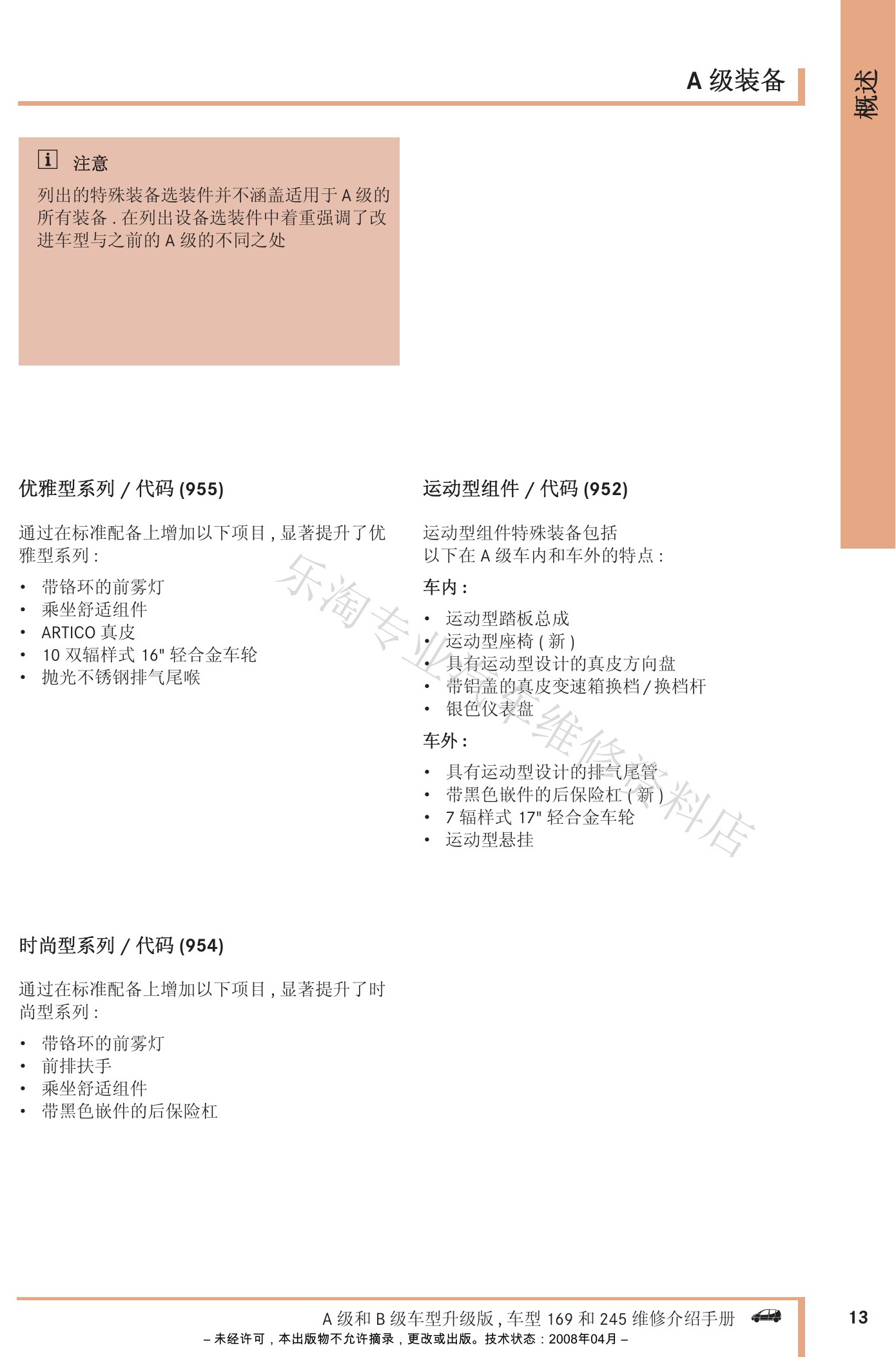

W169 A级与W245 B级改款维修介绍原第13页。
W169 A级与W245 B级改款维修介绍原第14页。
W169 A级与W245 B级改款维修介绍原第15页。

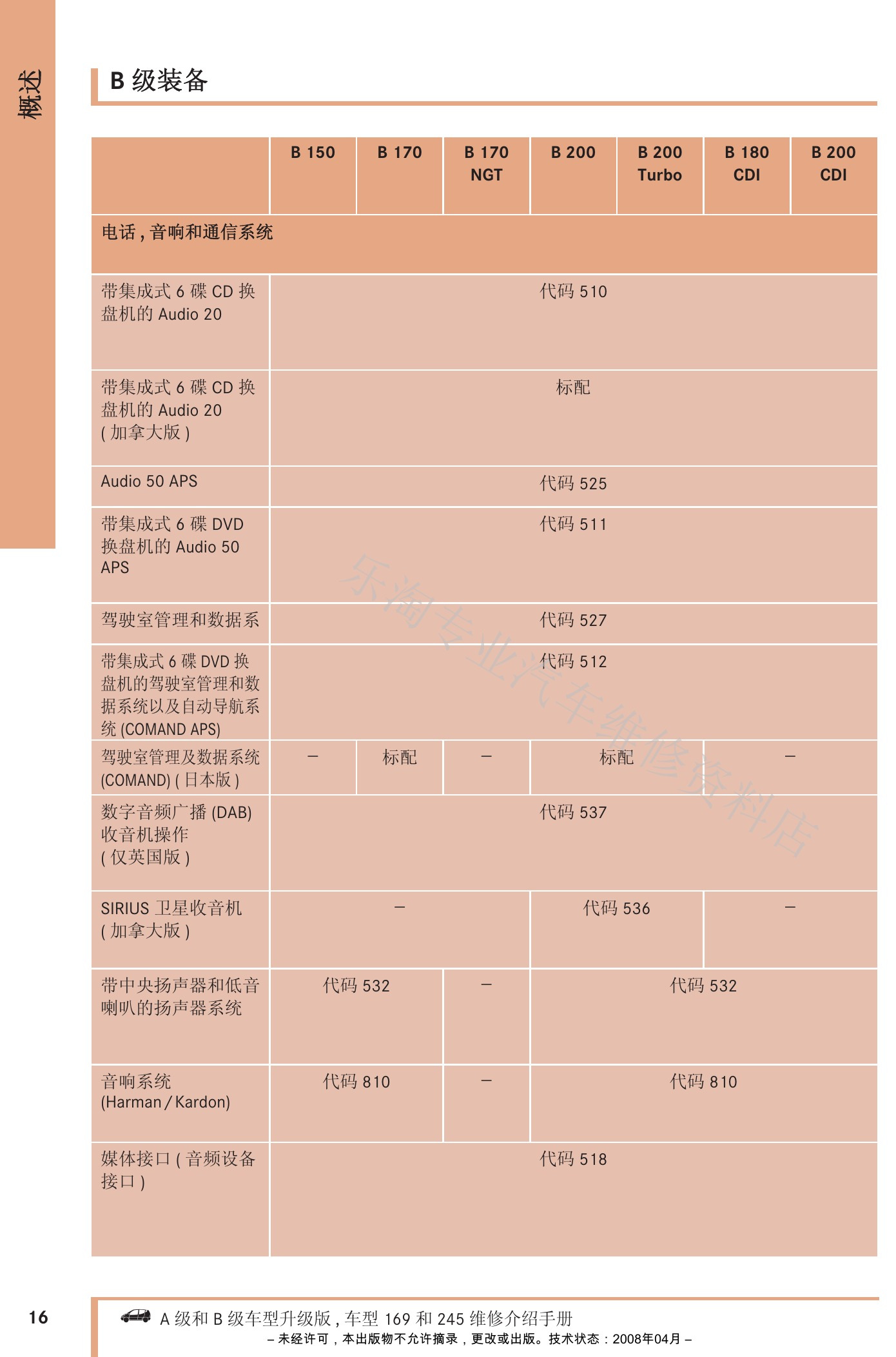

W169 A级与W245 B级改款维修介绍原第16页。
W169 A级与W245 B级改款维修介绍原第17页。
W169 A级与W245 B级改款维修介绍原第18页。
W169 A级与W245 B级改款维修介绍原第19页。

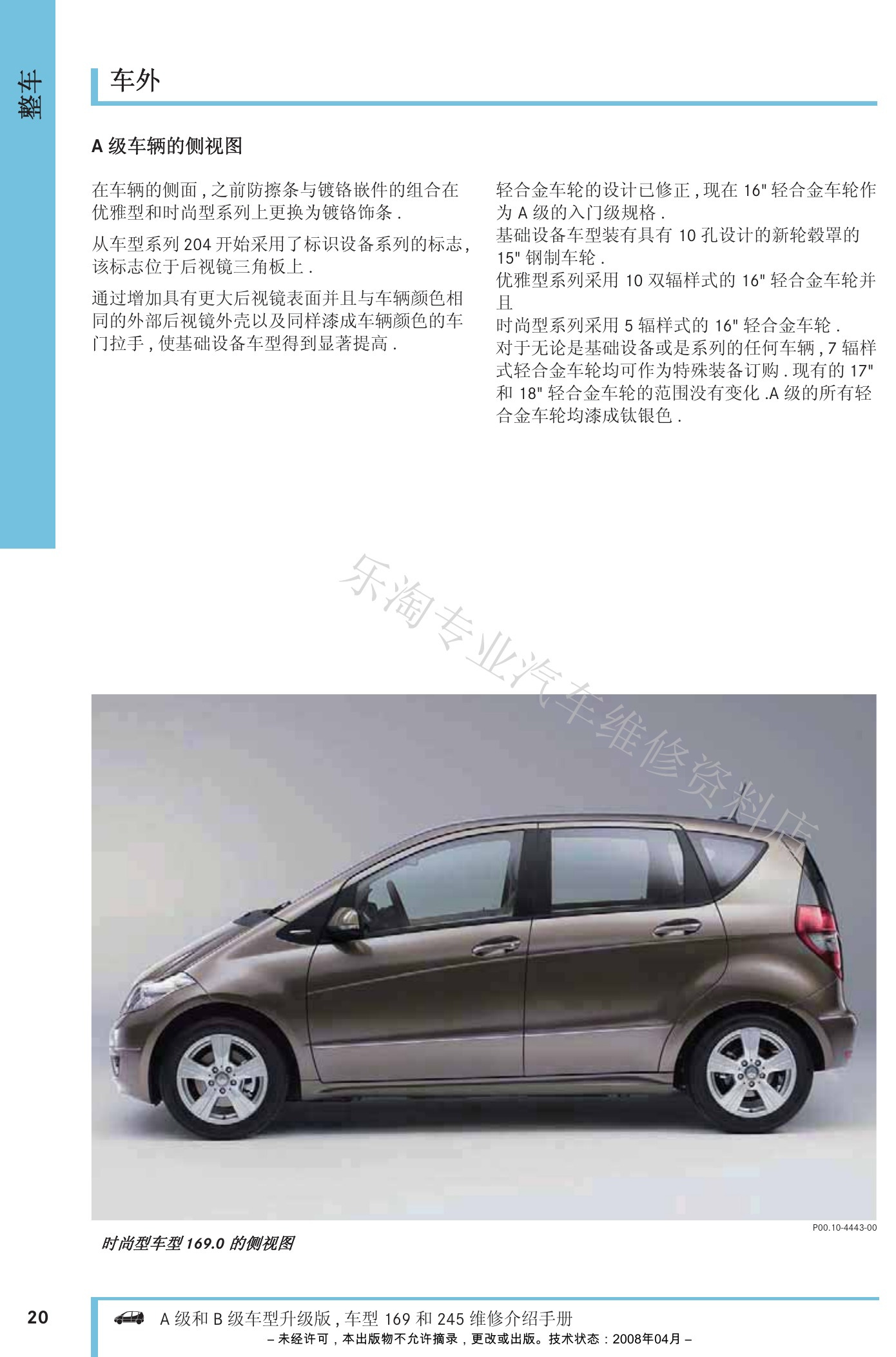

W169 A级与W245 B级改款维修介绍原第20页。
W169 A级与W245 B级改款维修介绍原第21页。

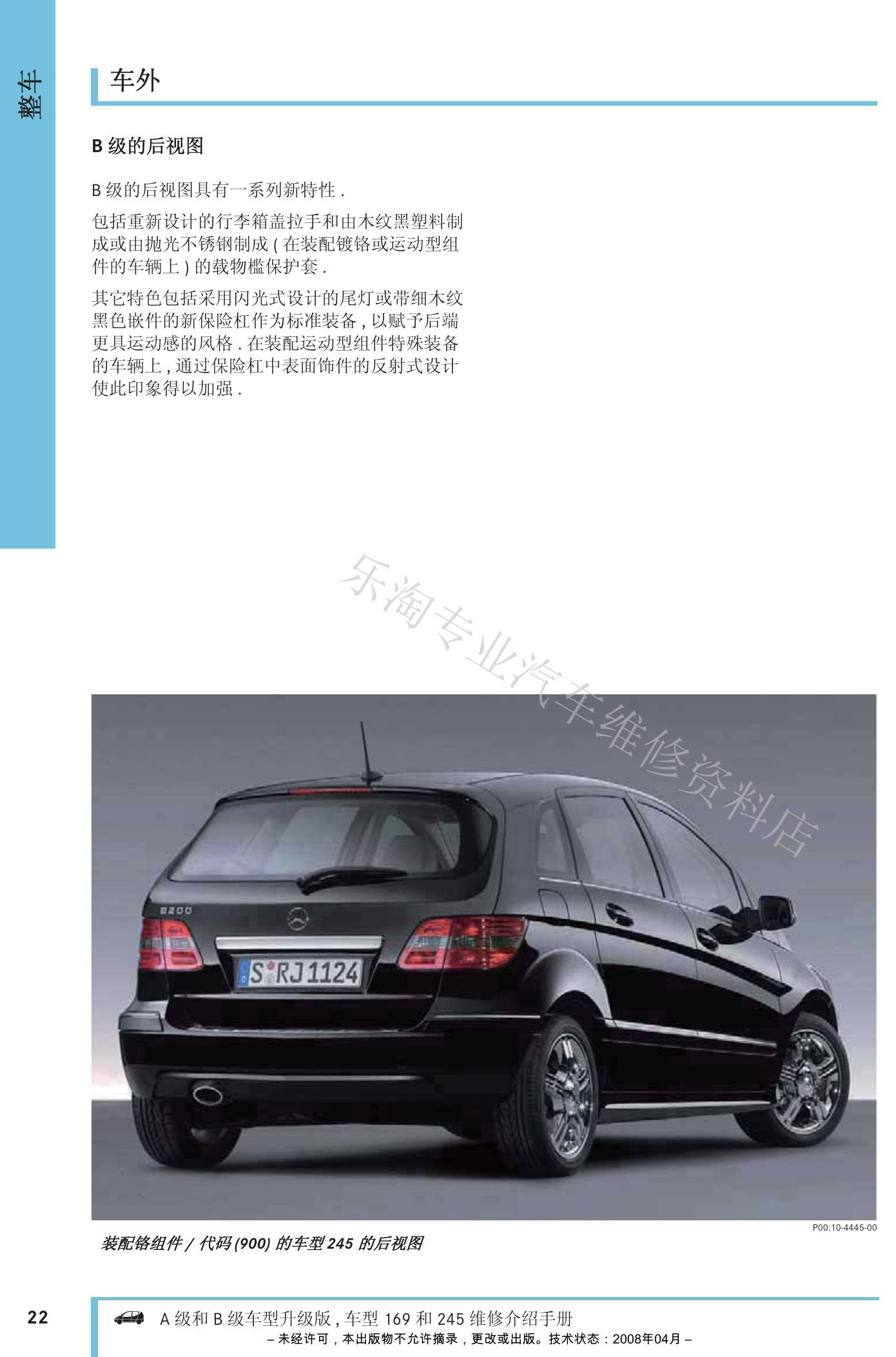

W169 A级与W245 B级改款维修介绍原第22页。

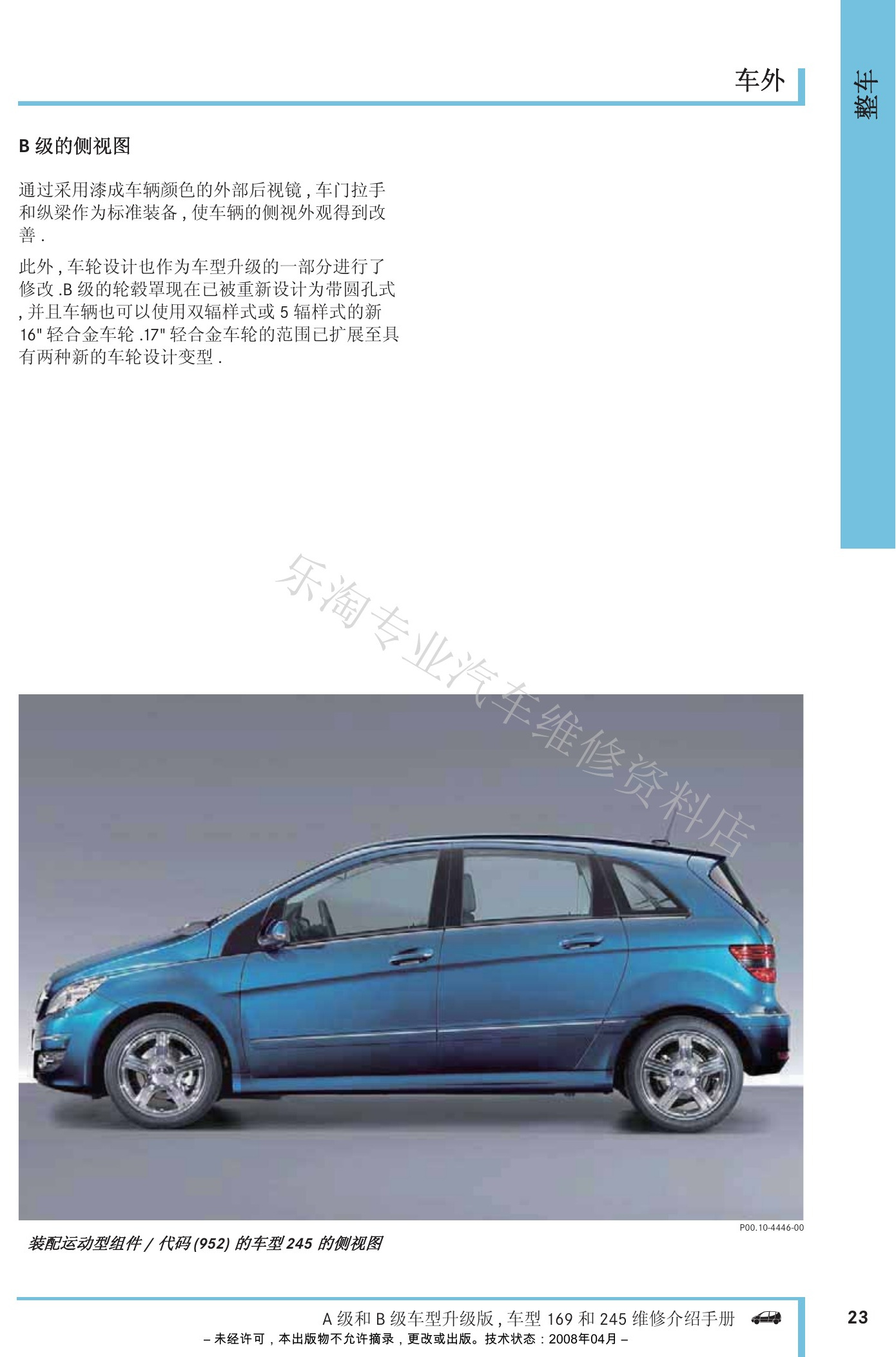

W169 A级与W245 B级改款维修介绍原第23页。
W169 A级与W245 B级改款维修介绍原第24页。

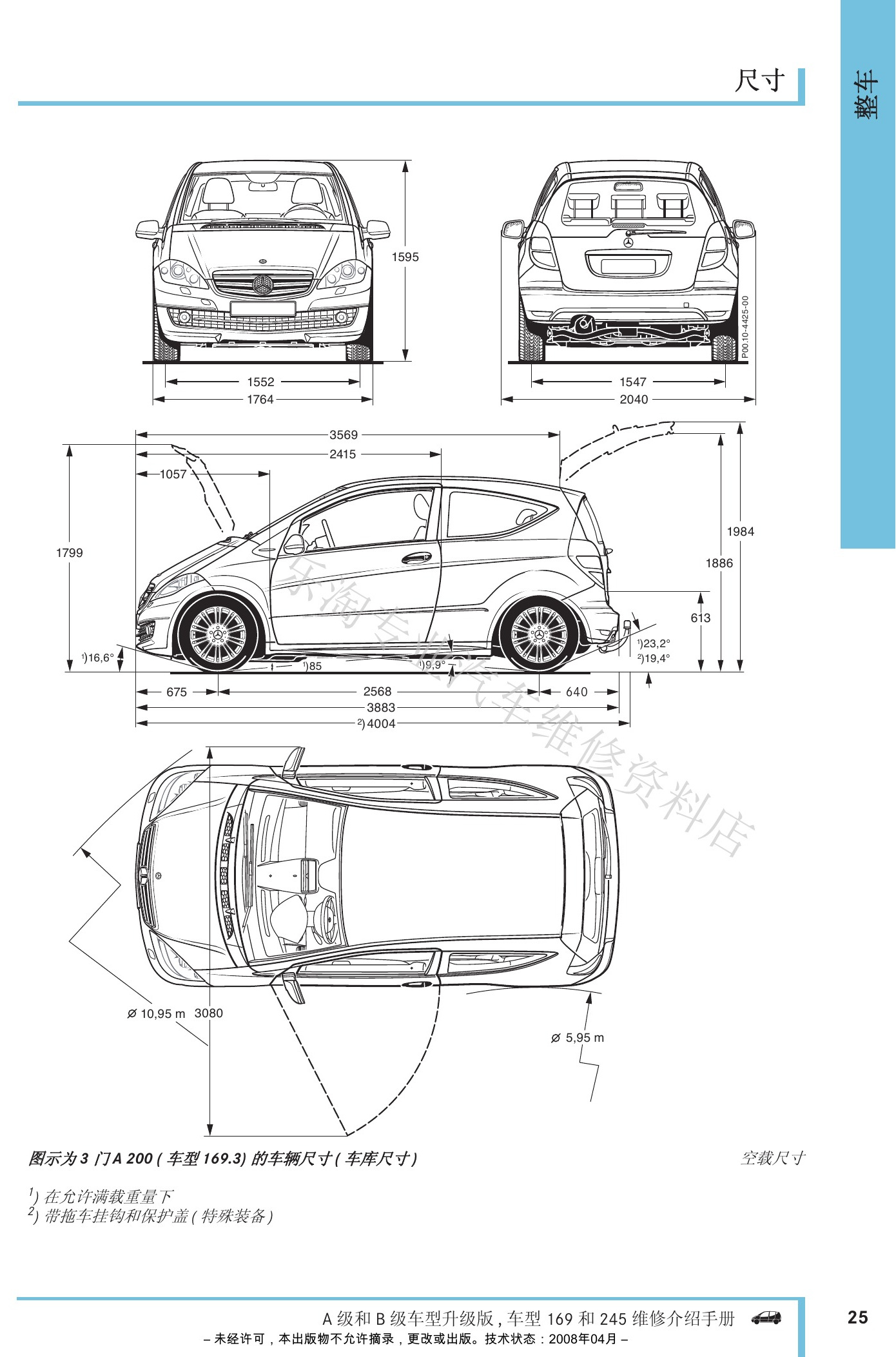

W169 A级与W245 B级改款维修介绍原第25页。

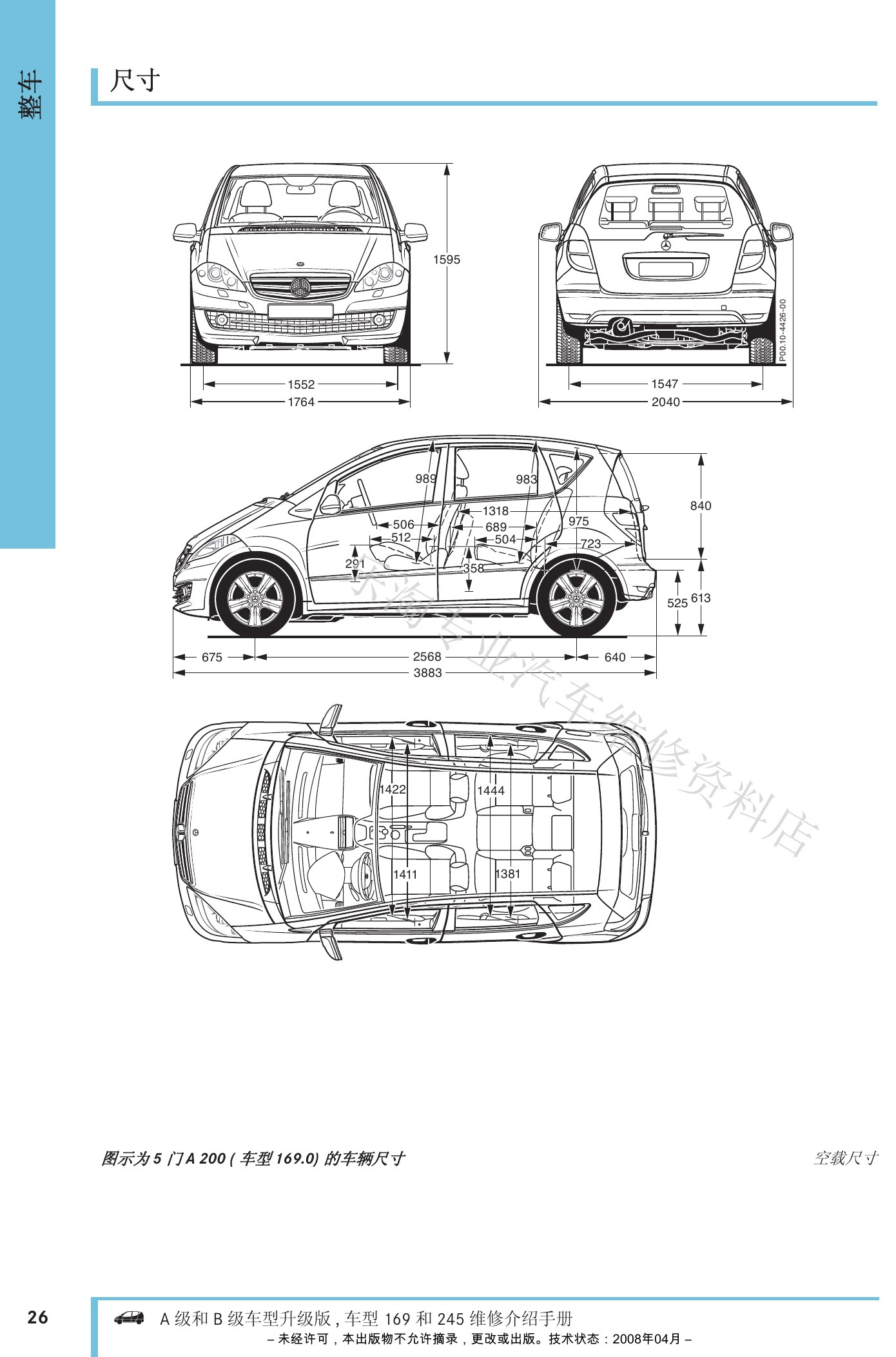

W169 A级与W245 B级改款维修介绍原第26页。

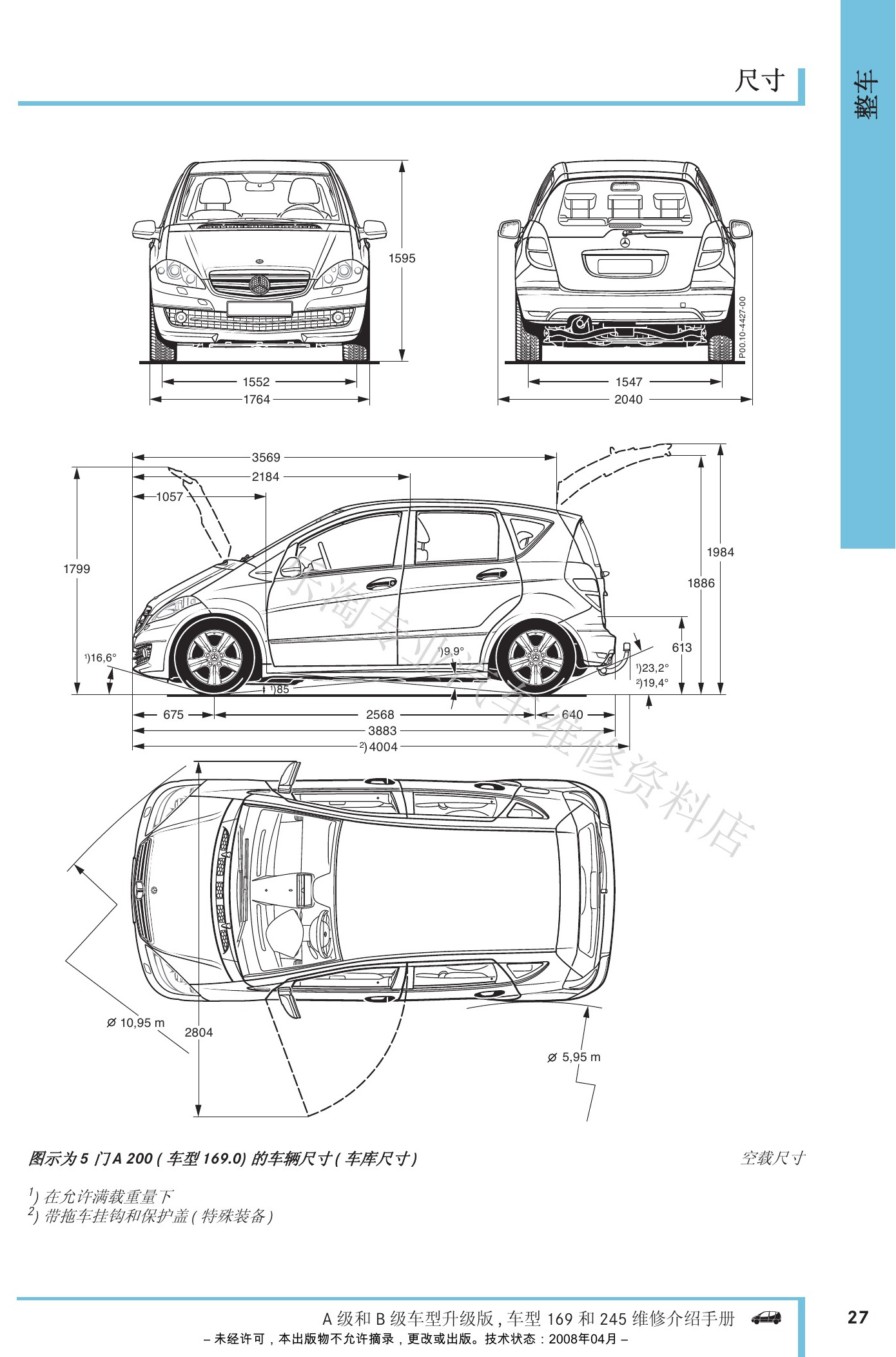

W169 A级与W245 B级改款维修介绍原第27页。

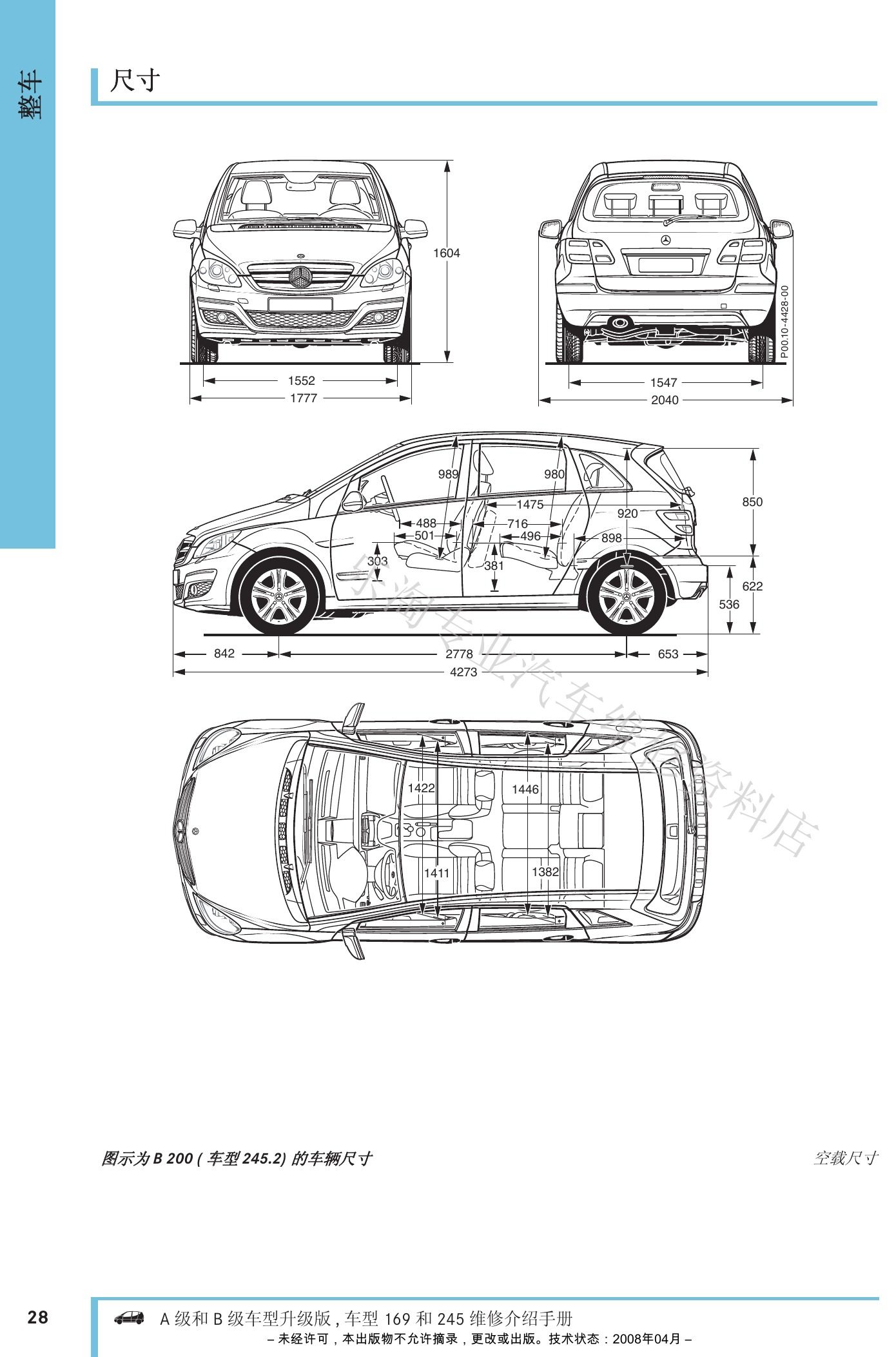

W169 A级与W245 B级改款维修介绍原第28页。

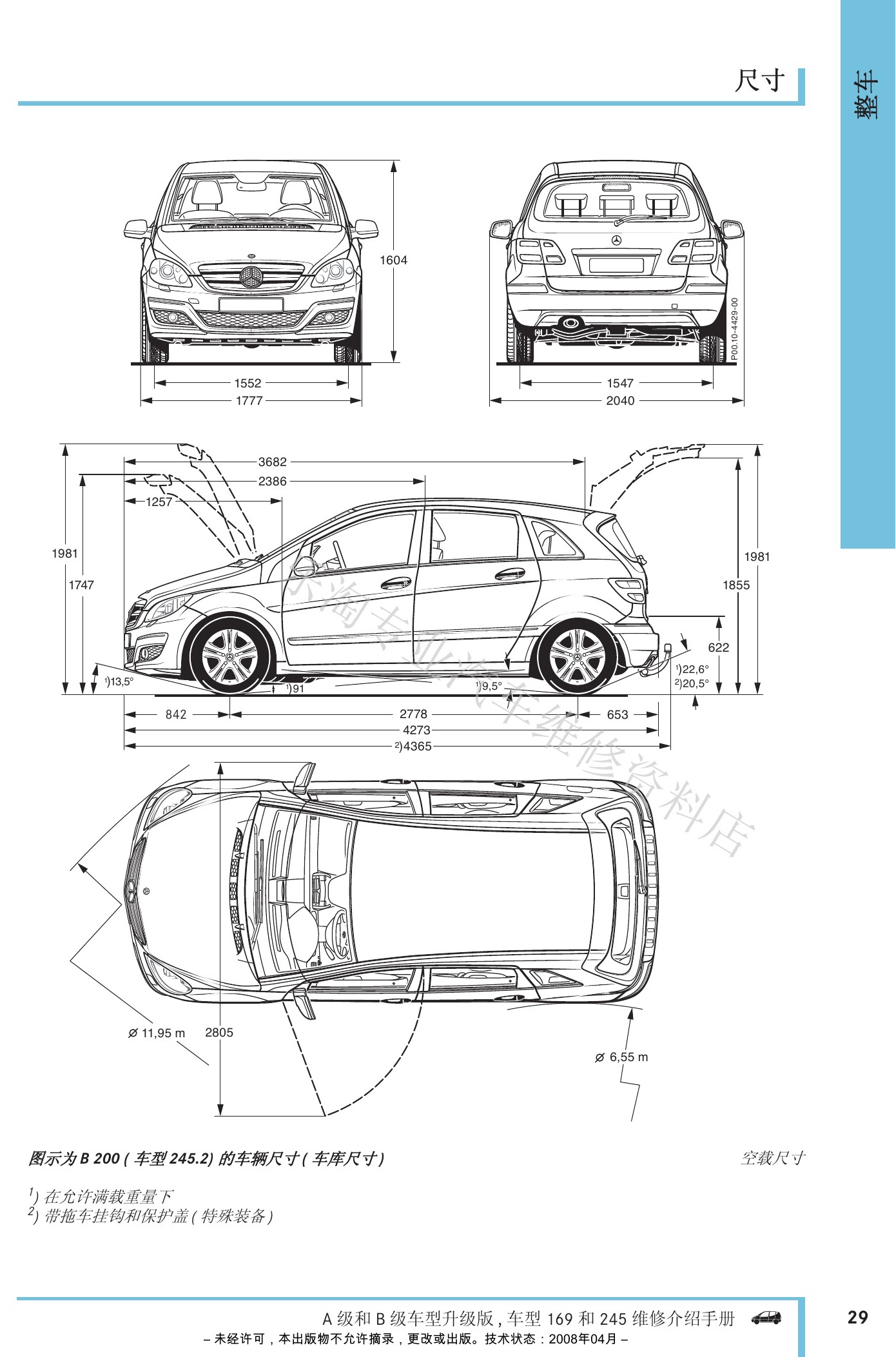

W169 A级与W245 B级改款维修介绍原第29页。

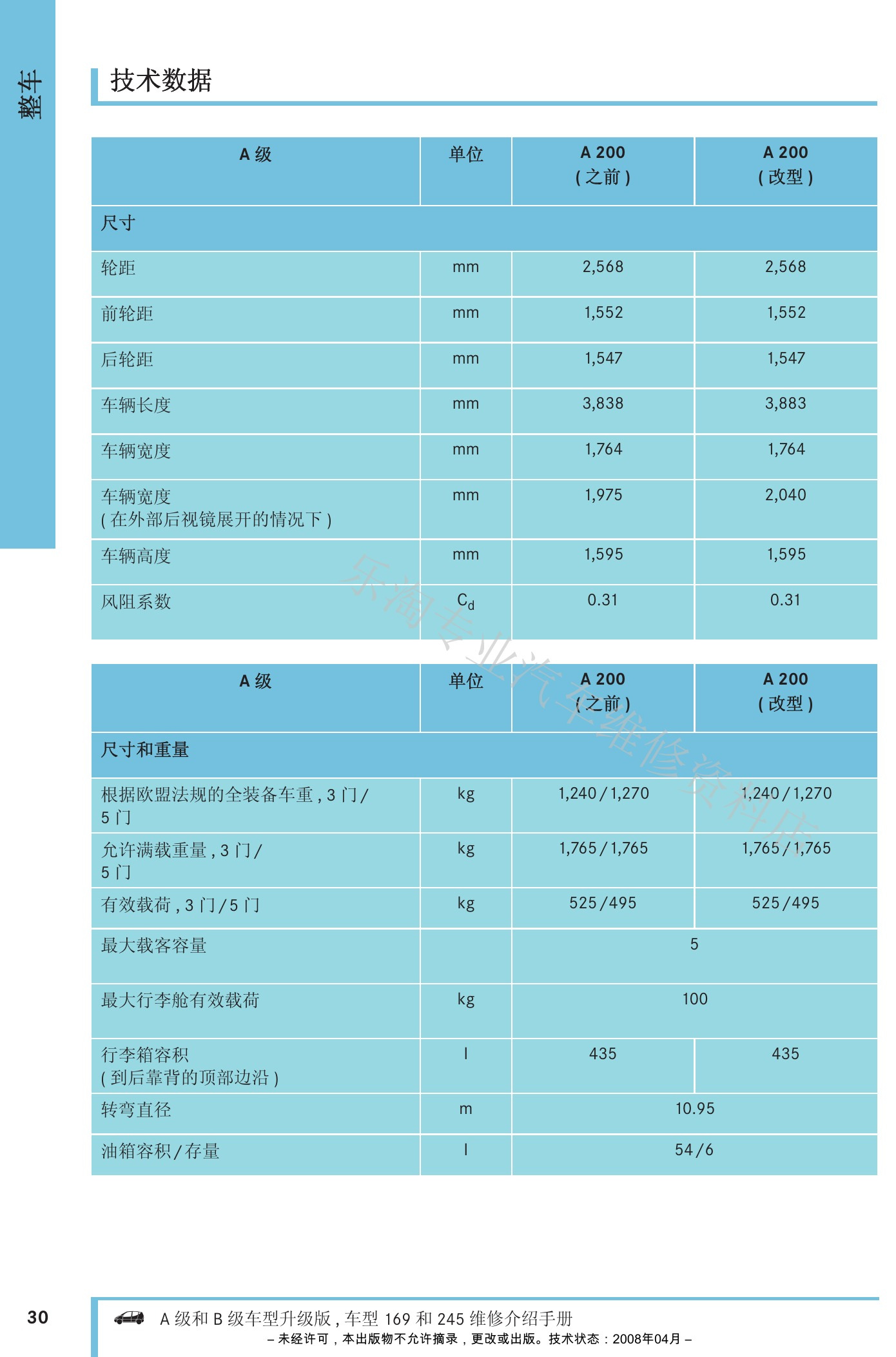

W169 A级与W245 B级改款维修介绍原第30页。

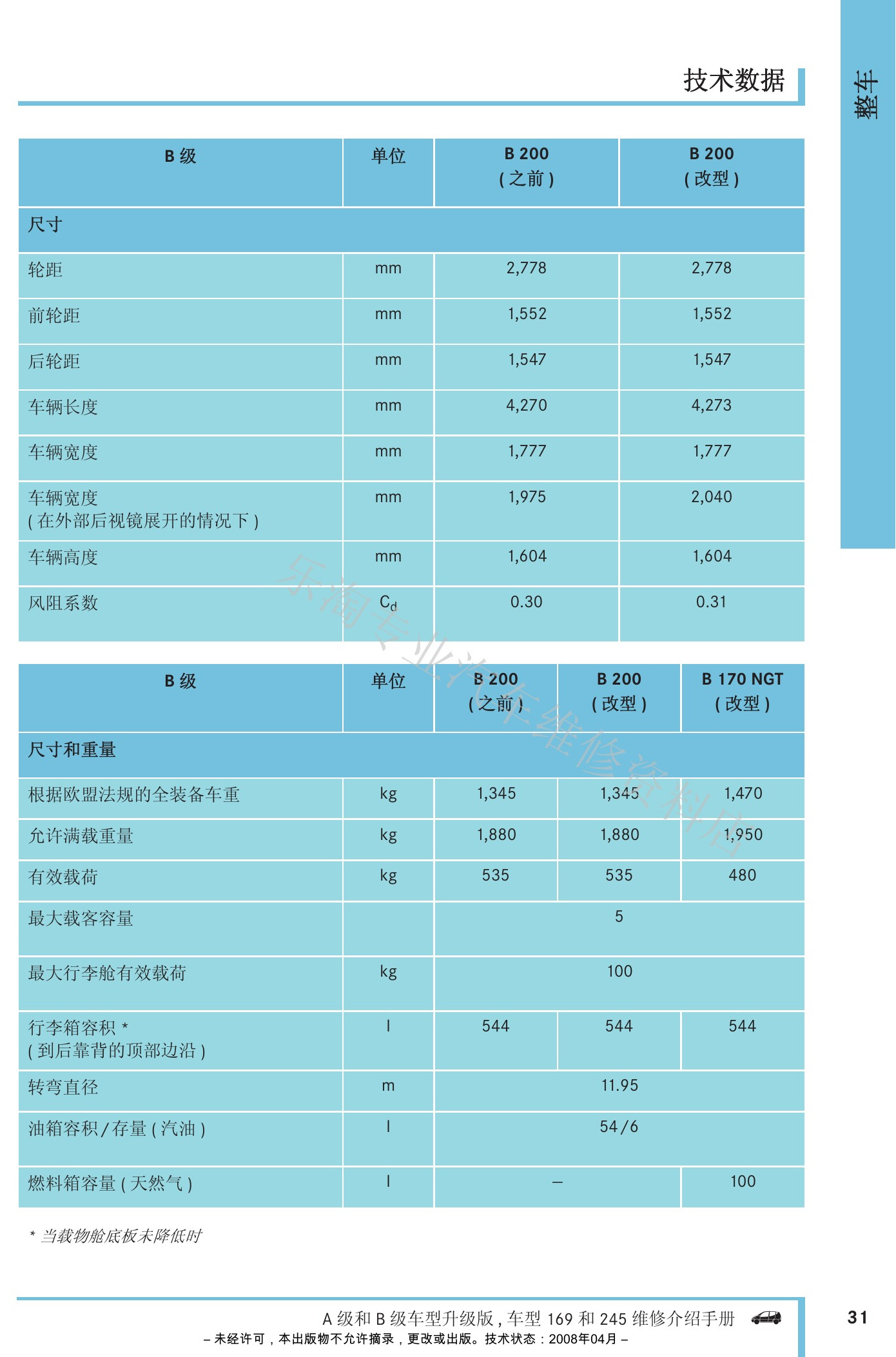

W169 A级与W245 B级改款维修介绍原第31页。

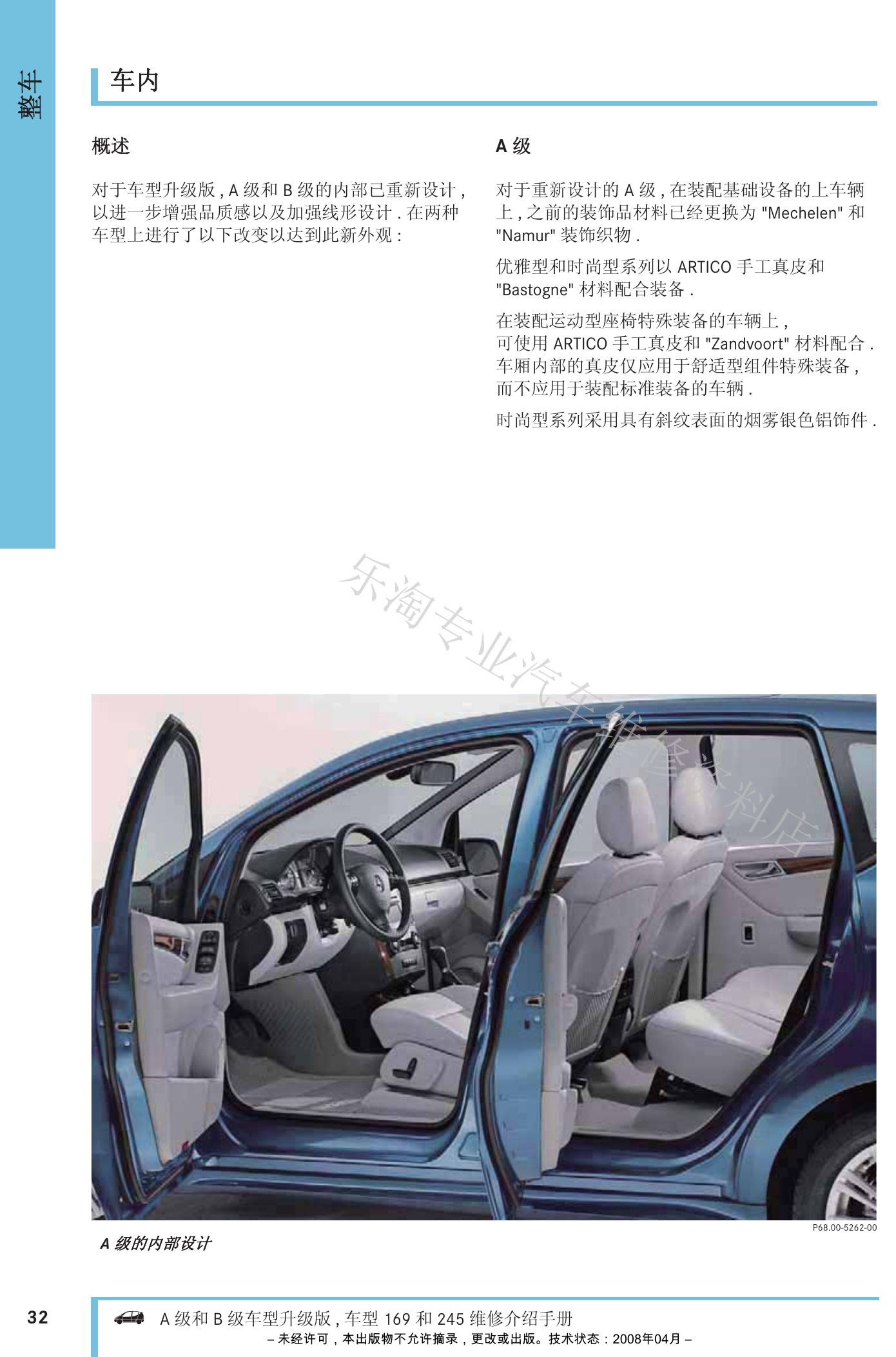

W169 A级与W245 B级改款维修介绍原第32页。

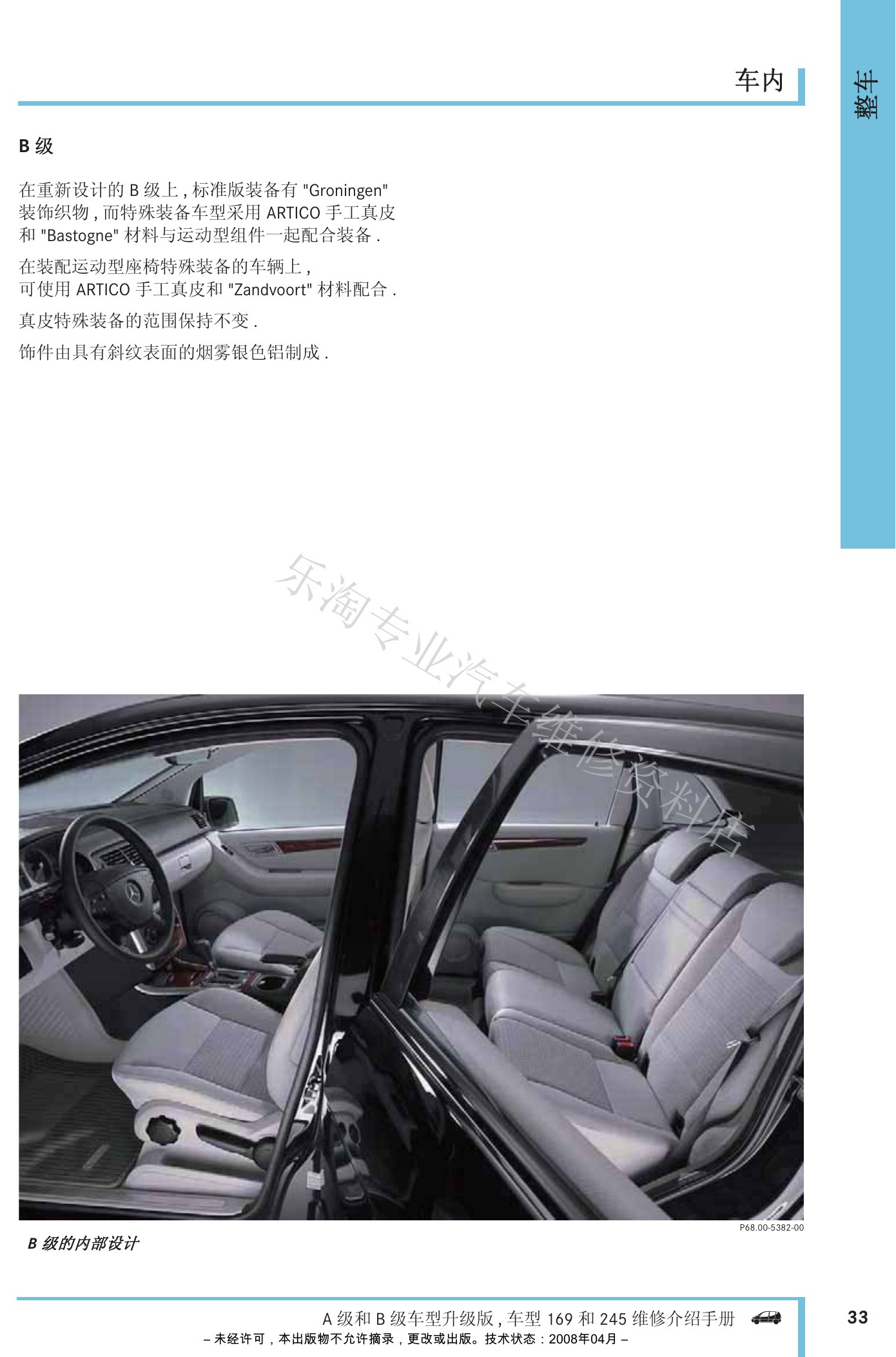

W169 A级与W245 B级改款维修介绍原第33页。

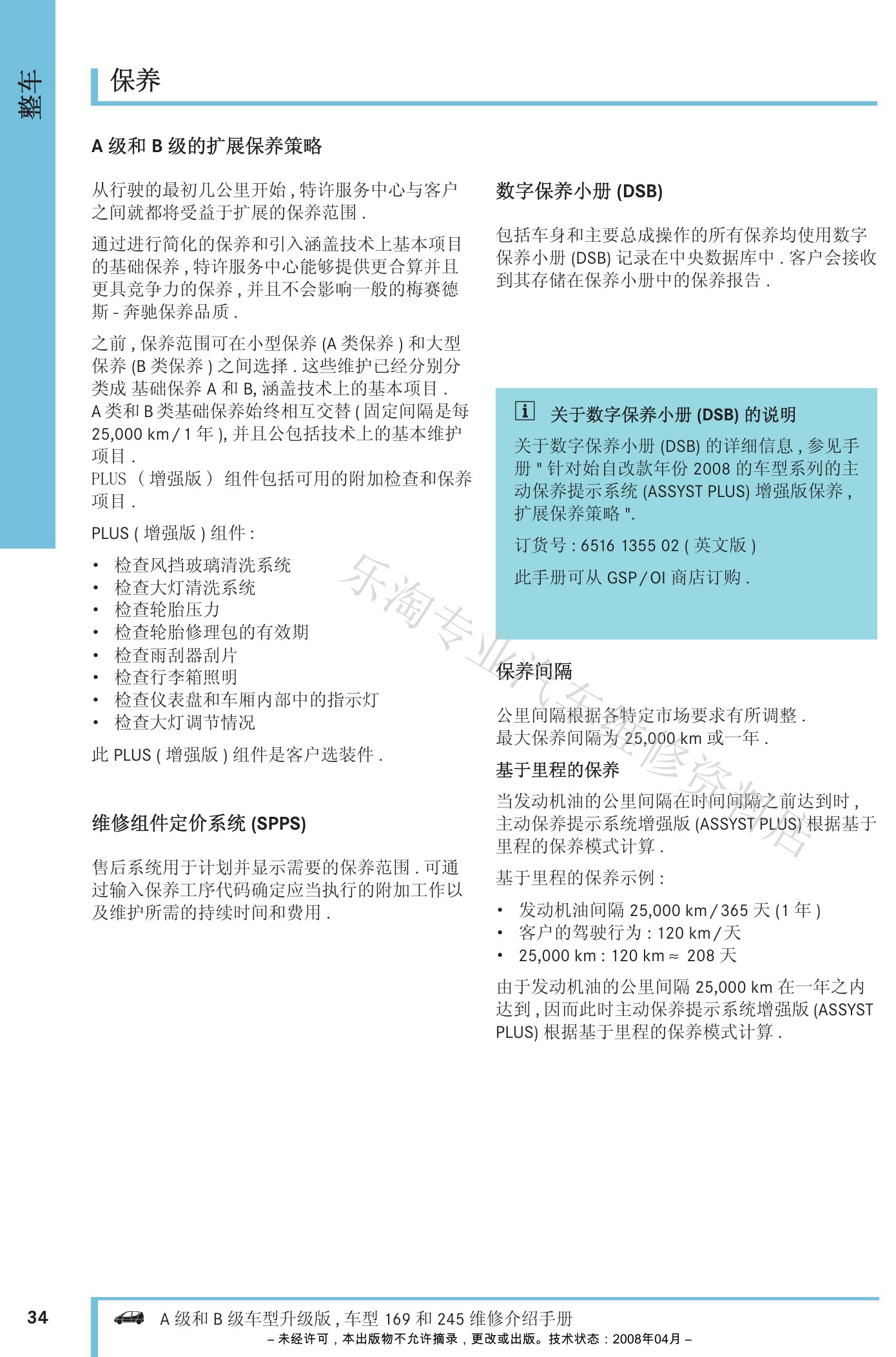

W169 A级与W245 B级改款维修介绍原第34页。

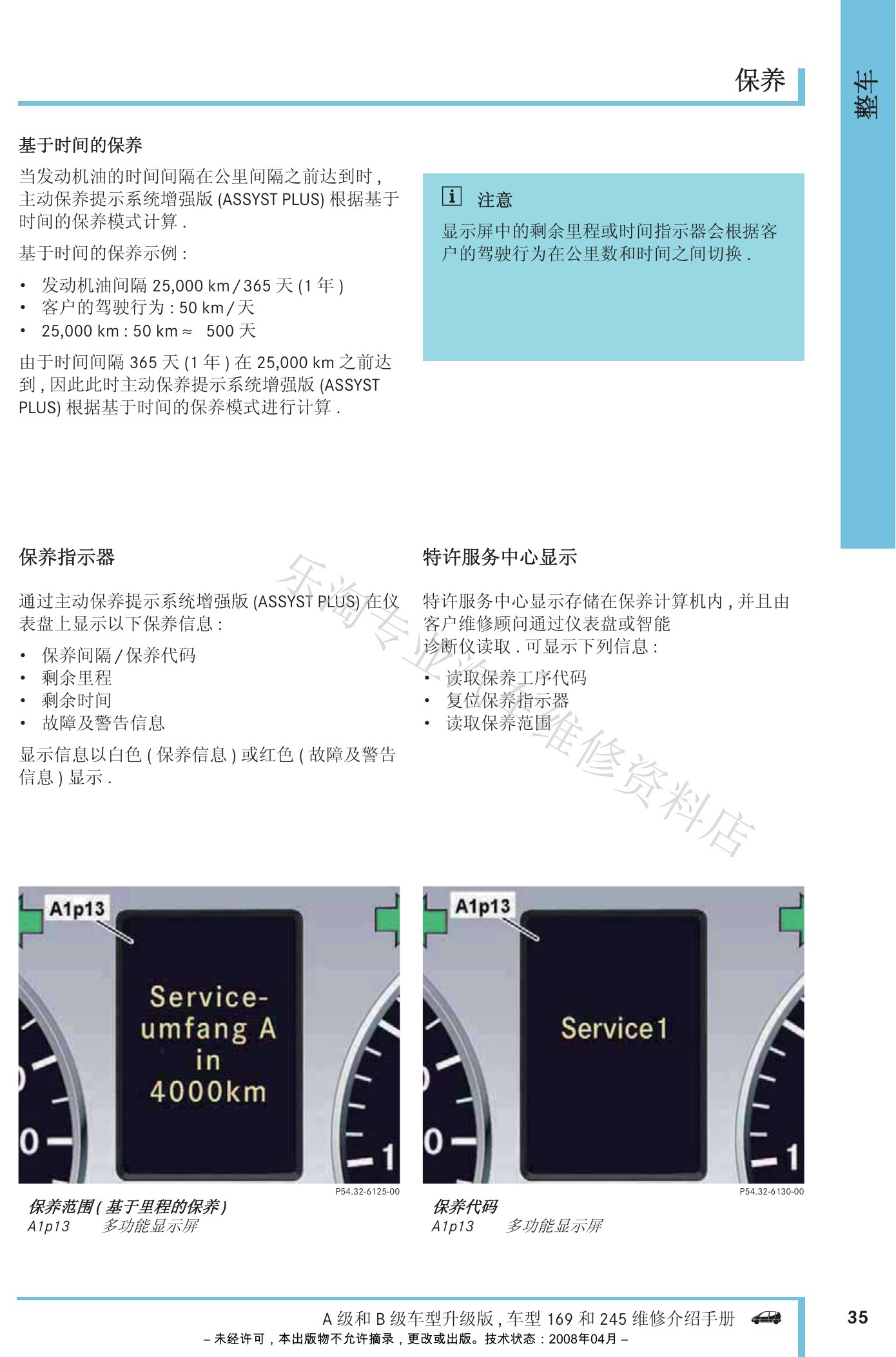

W169 A级与W245 B级改款维修介绍原第35页。

三、M266、OM640、天然气与ECO启停

传动章节说明M266和OM640改进、B170 NGT天然气双燃料驱动以及ECO起动/停止功能。

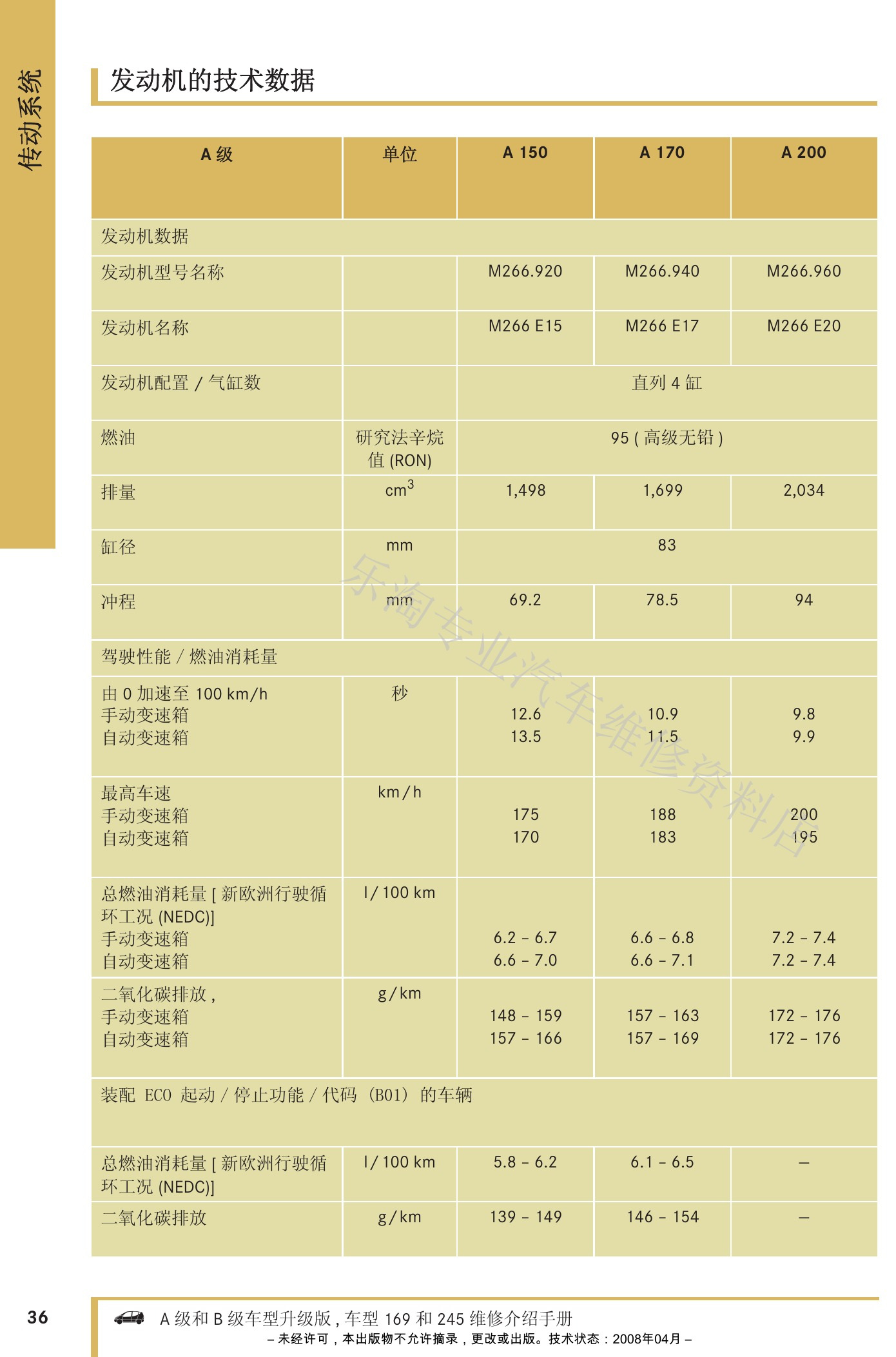

W169 A级与W245 B级改款维修介绍原第36页。

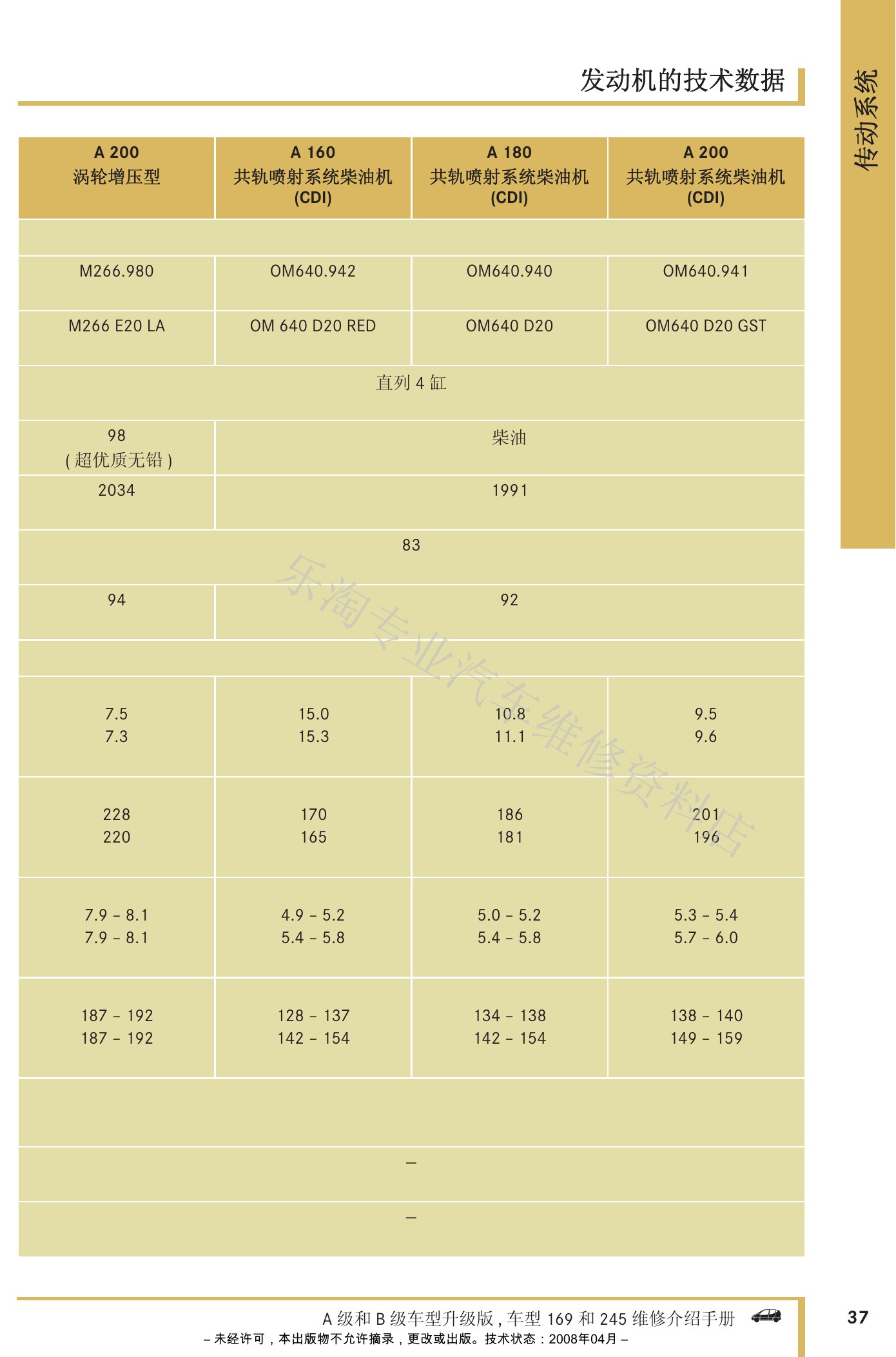

W169 A级与W245 B级改款维修介绍原第37页。
W169 A级与W245 B级改款维修介绍原第38页。

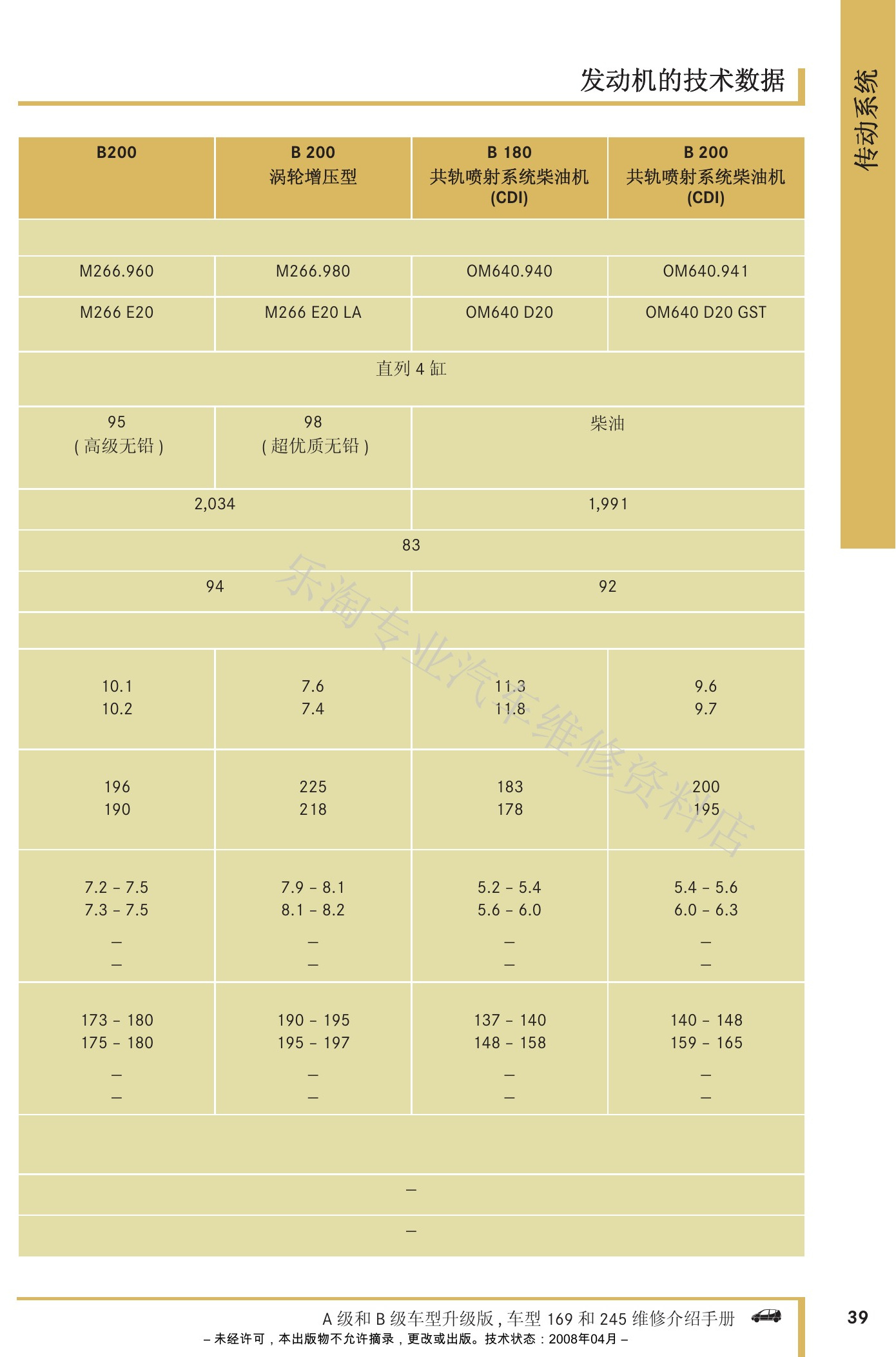

W169 A级与W245 B级改款维修介绍原第39页。

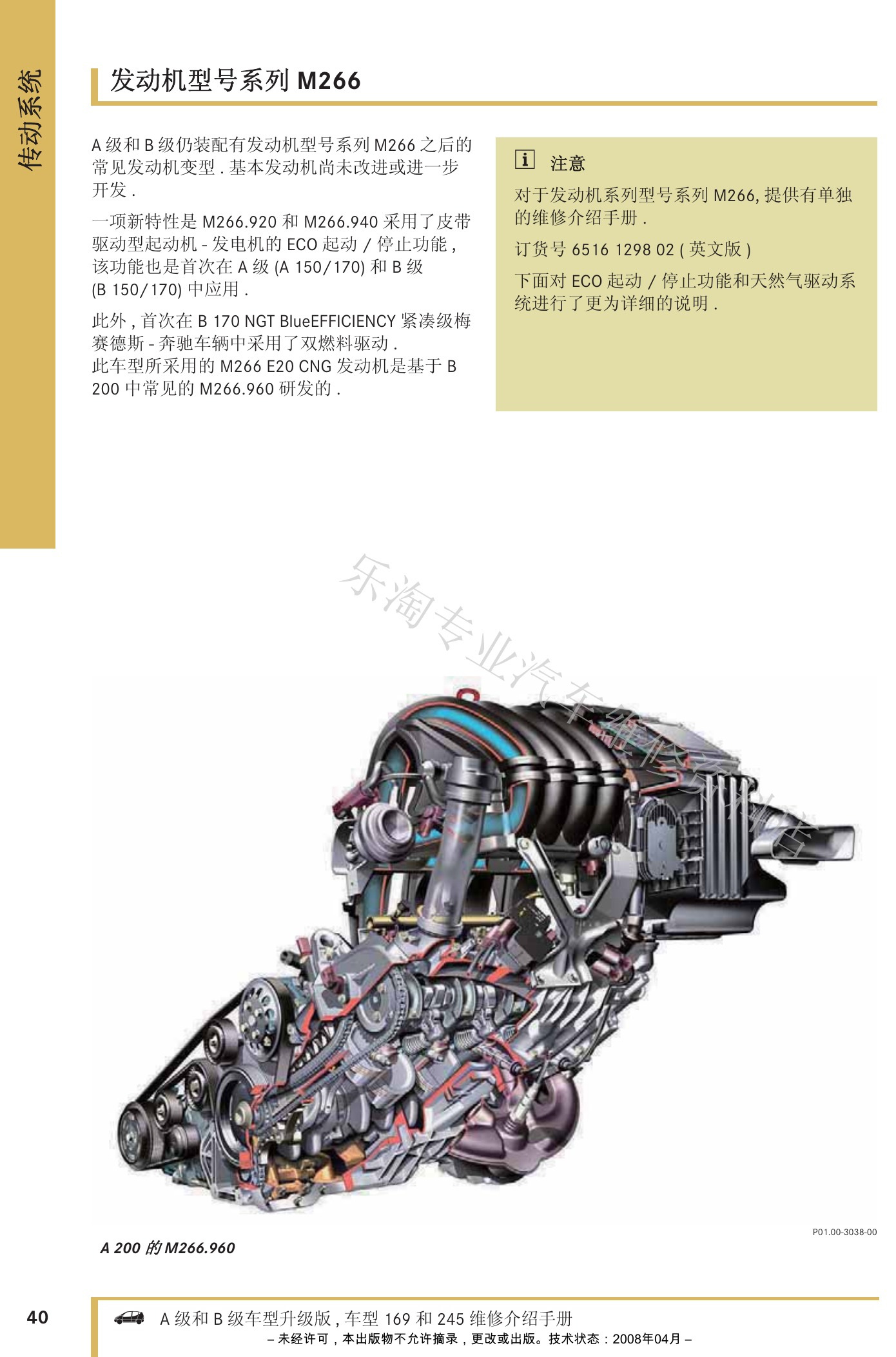

W169 A级与W245 B级改款维修介绍原第40页。

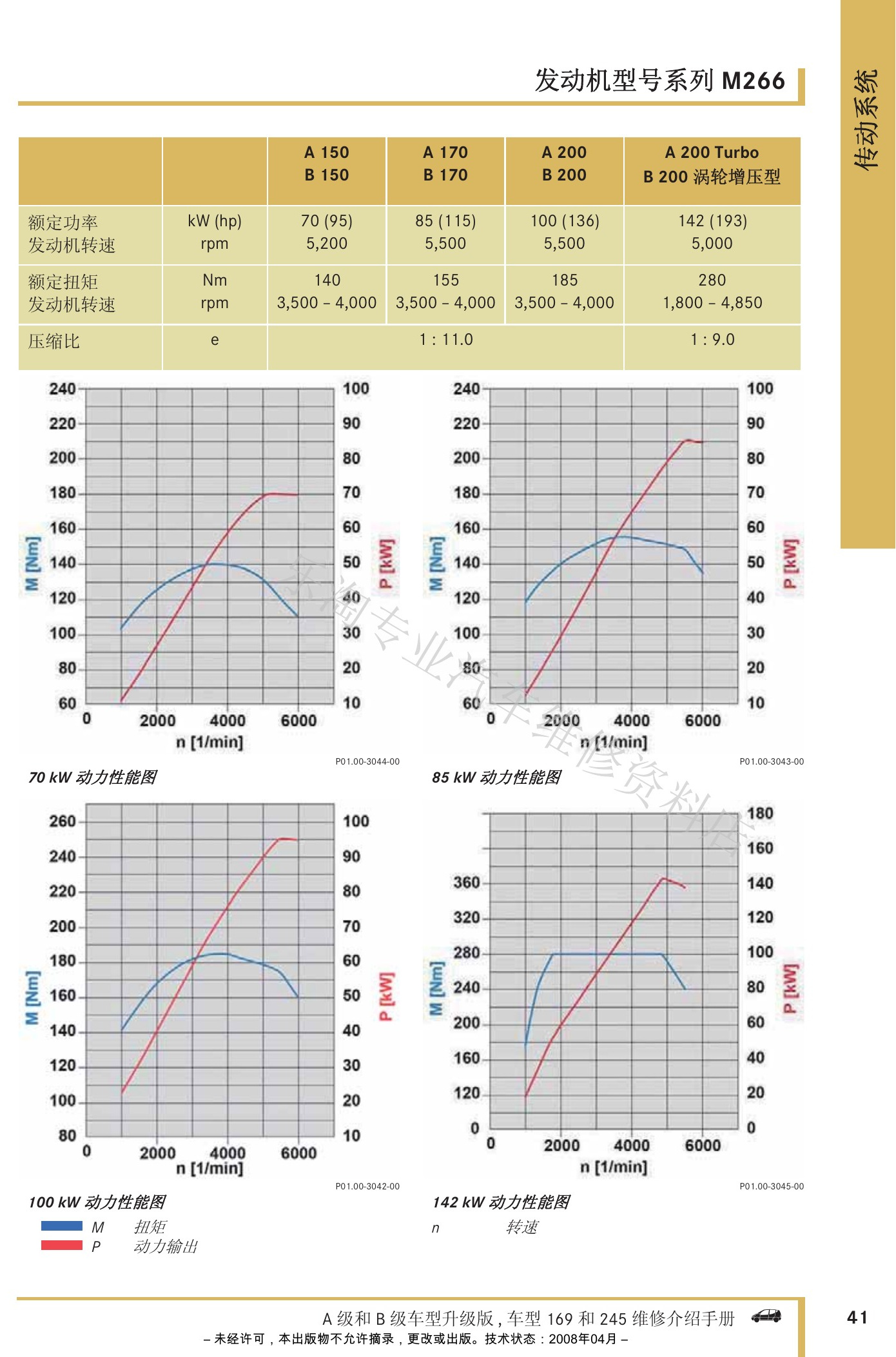

W169 A级与W245 B级改款维修介绍原第41页。

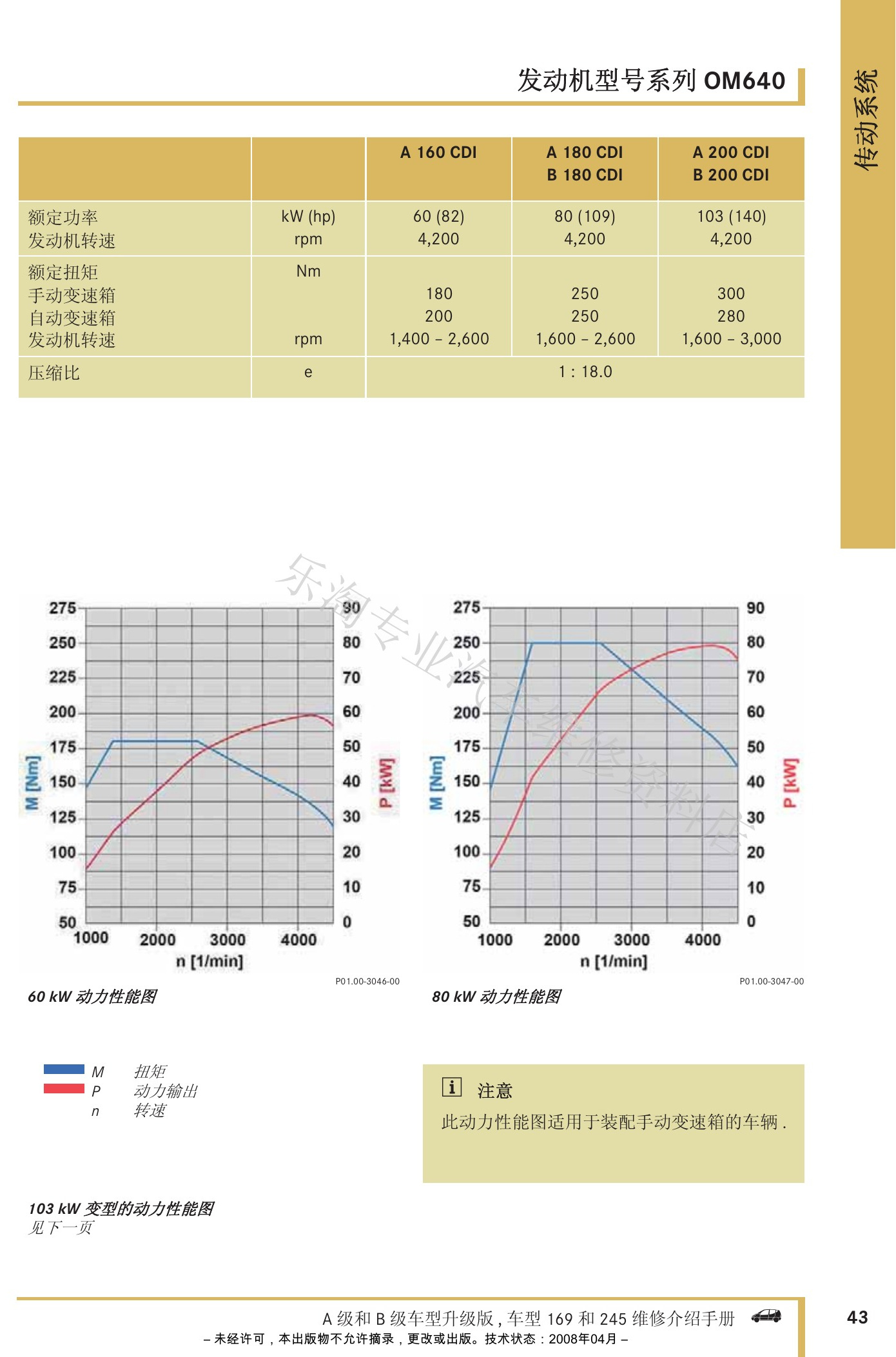

W169 A级与W245 B级改款维修介绍原第42页。
W169 A级与W245 B级改款维修介绍原第43页。

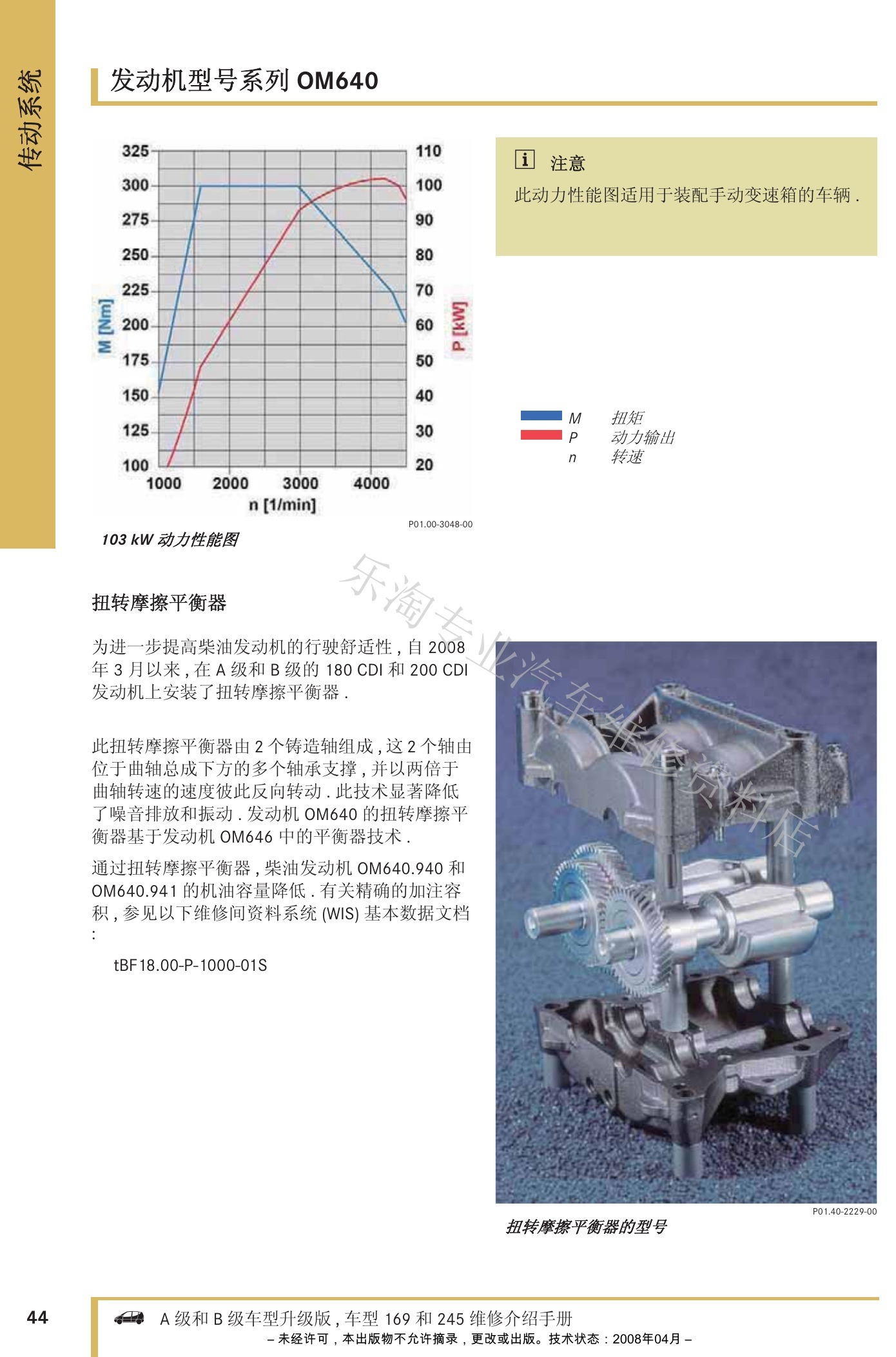

W169 A级与W245 B级改款维修介绍原第44页。

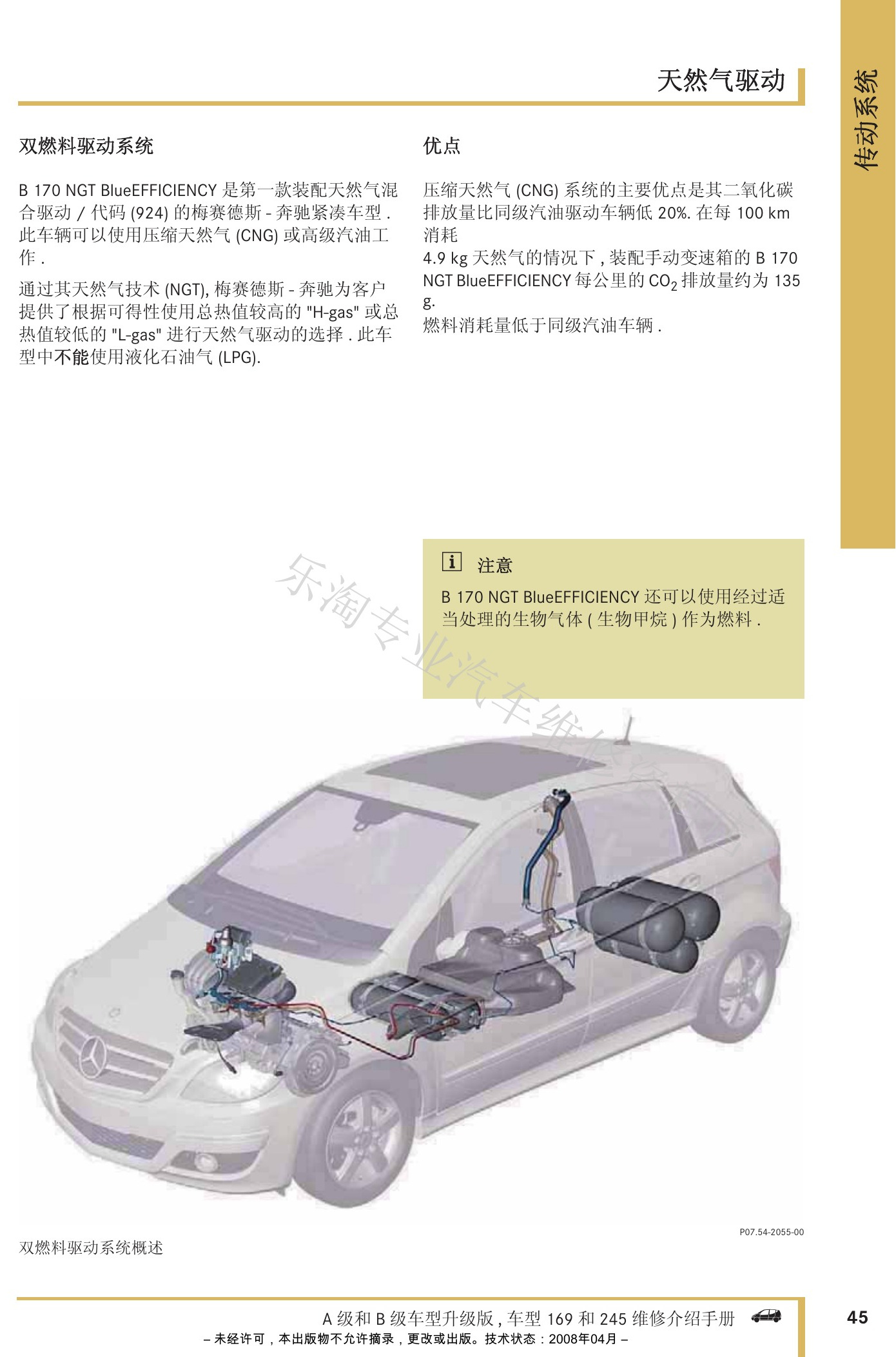

W169 A级与W245 B级改款维修介绍原第45页。

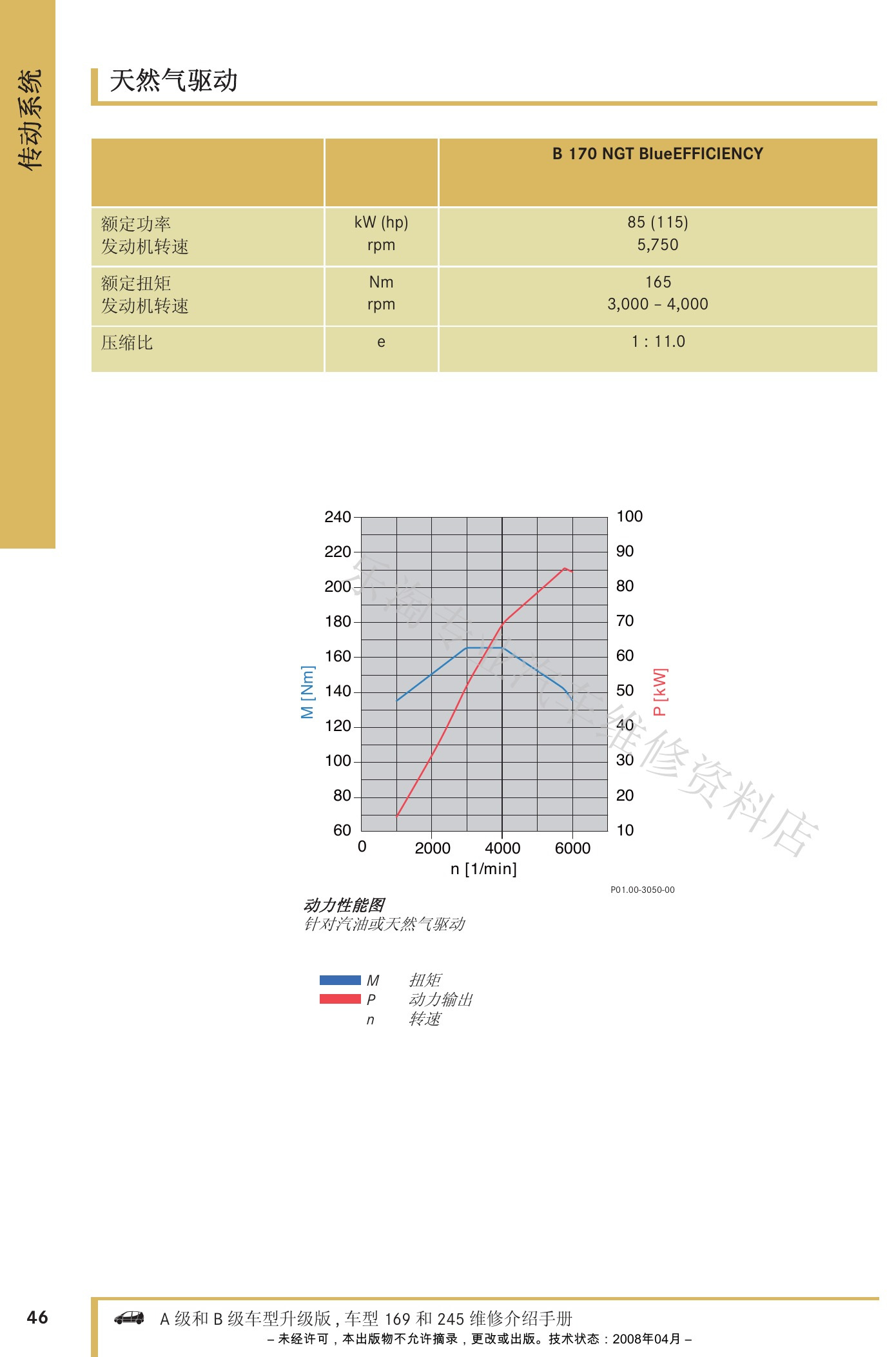

W169 A级与W245 B级改款维修介绍原第46页。

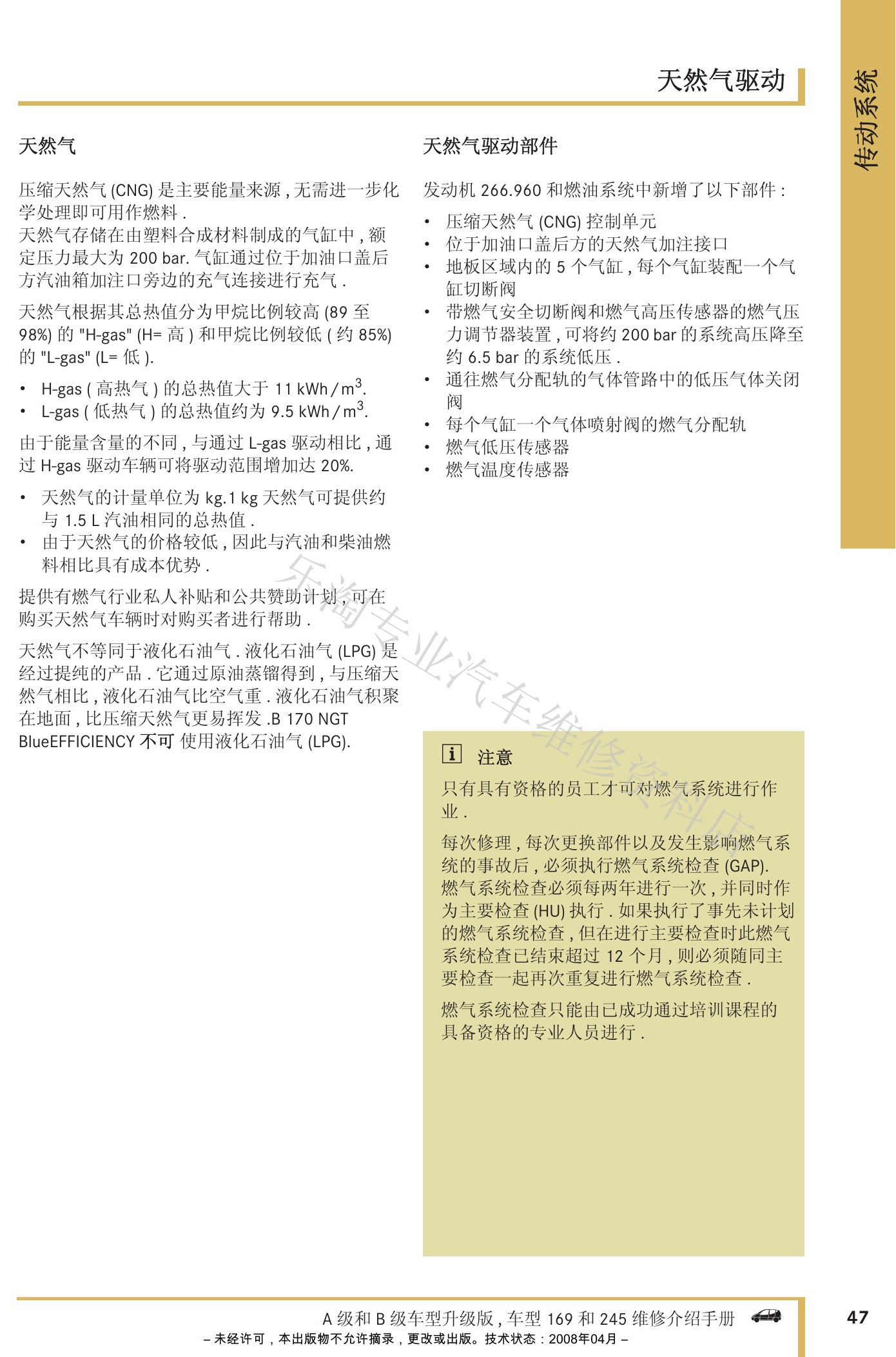

W169 A级与W245 B级改款维修介绍原第47页。
W169 A级与W245 B级改款维修介绍原第48页。

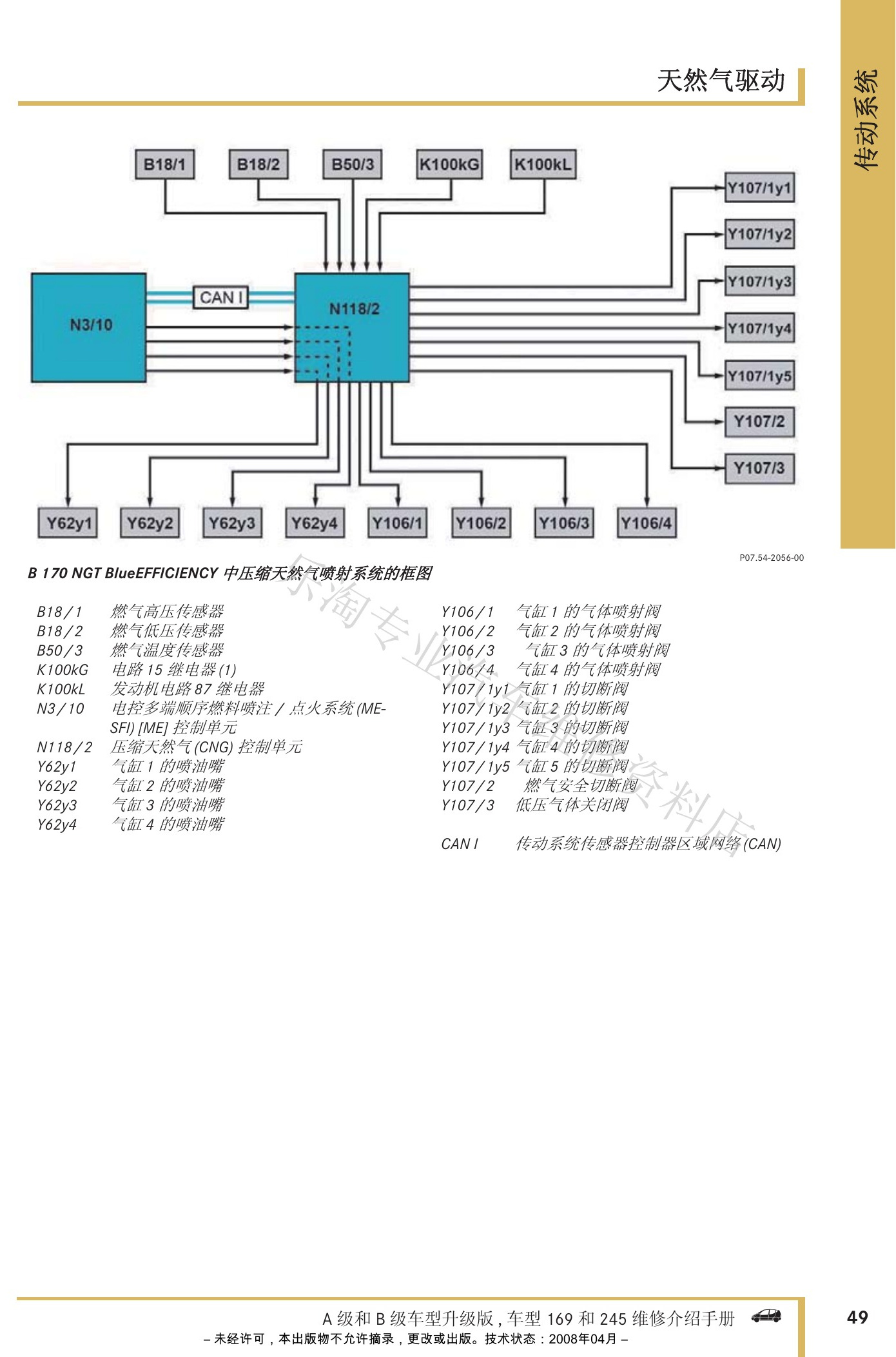

W169 A级与W245 B级改款维修介绍原第49页。

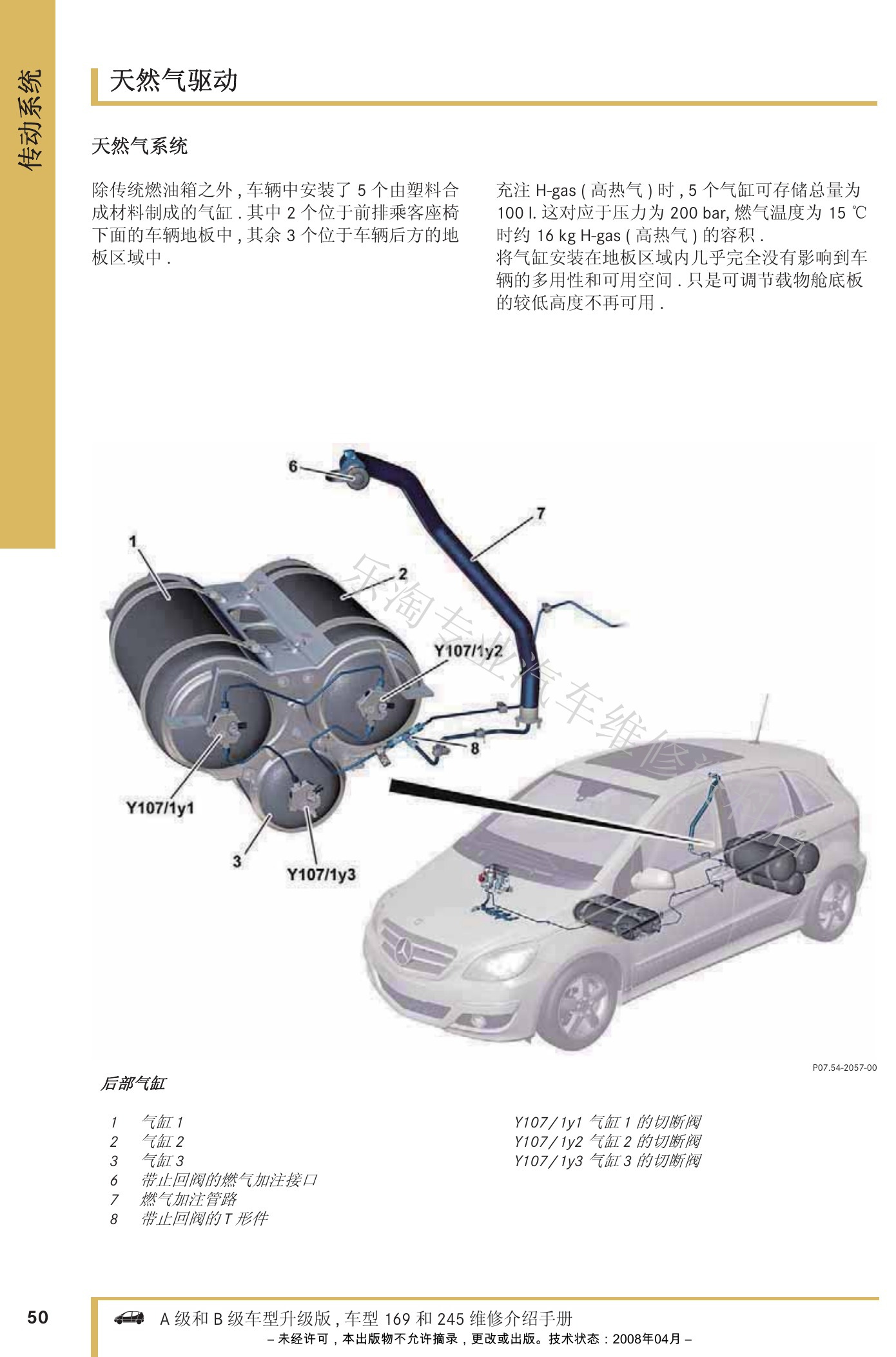

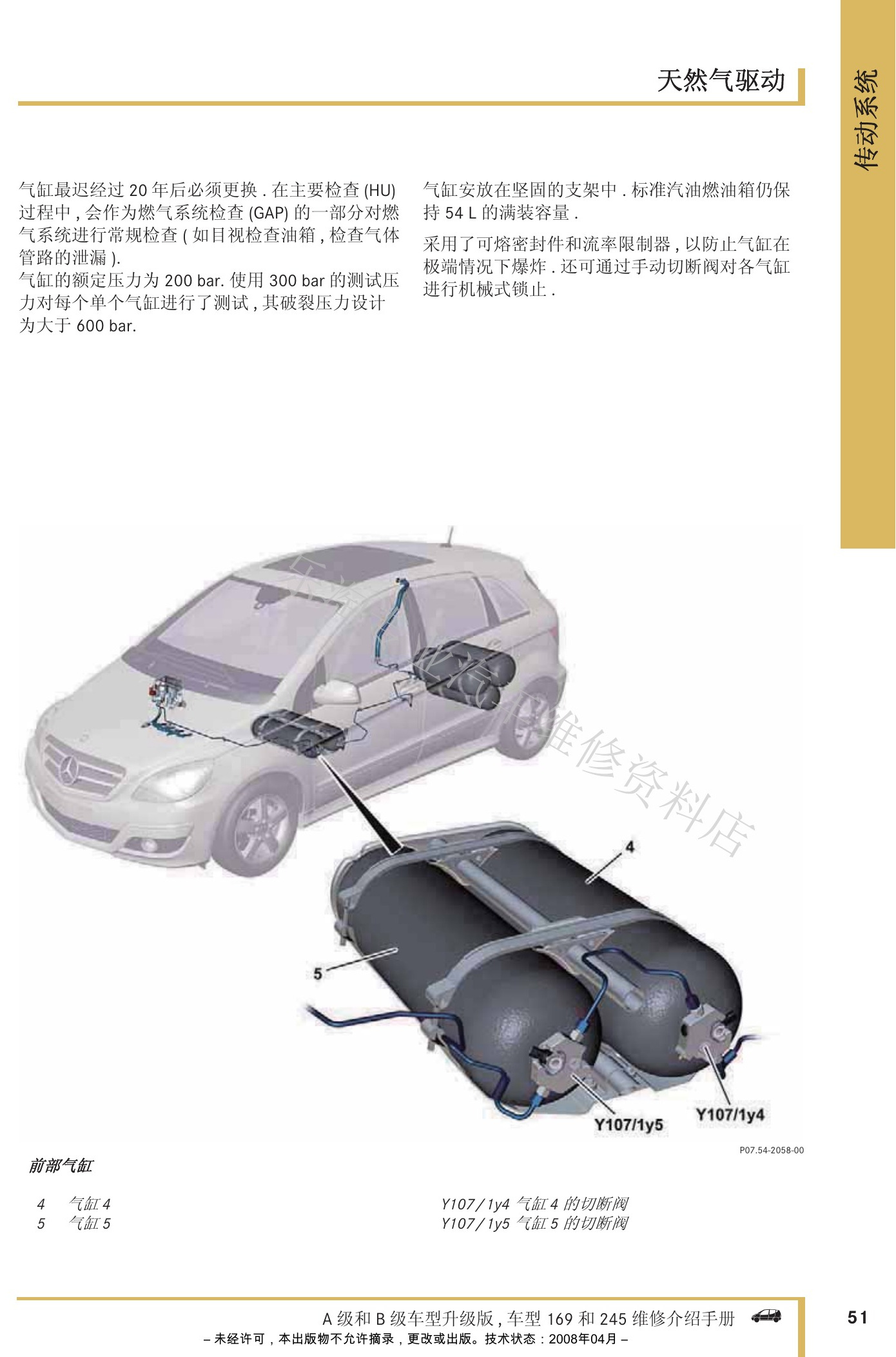

W169 A级与W245 B级改款维修介绍原第50页。

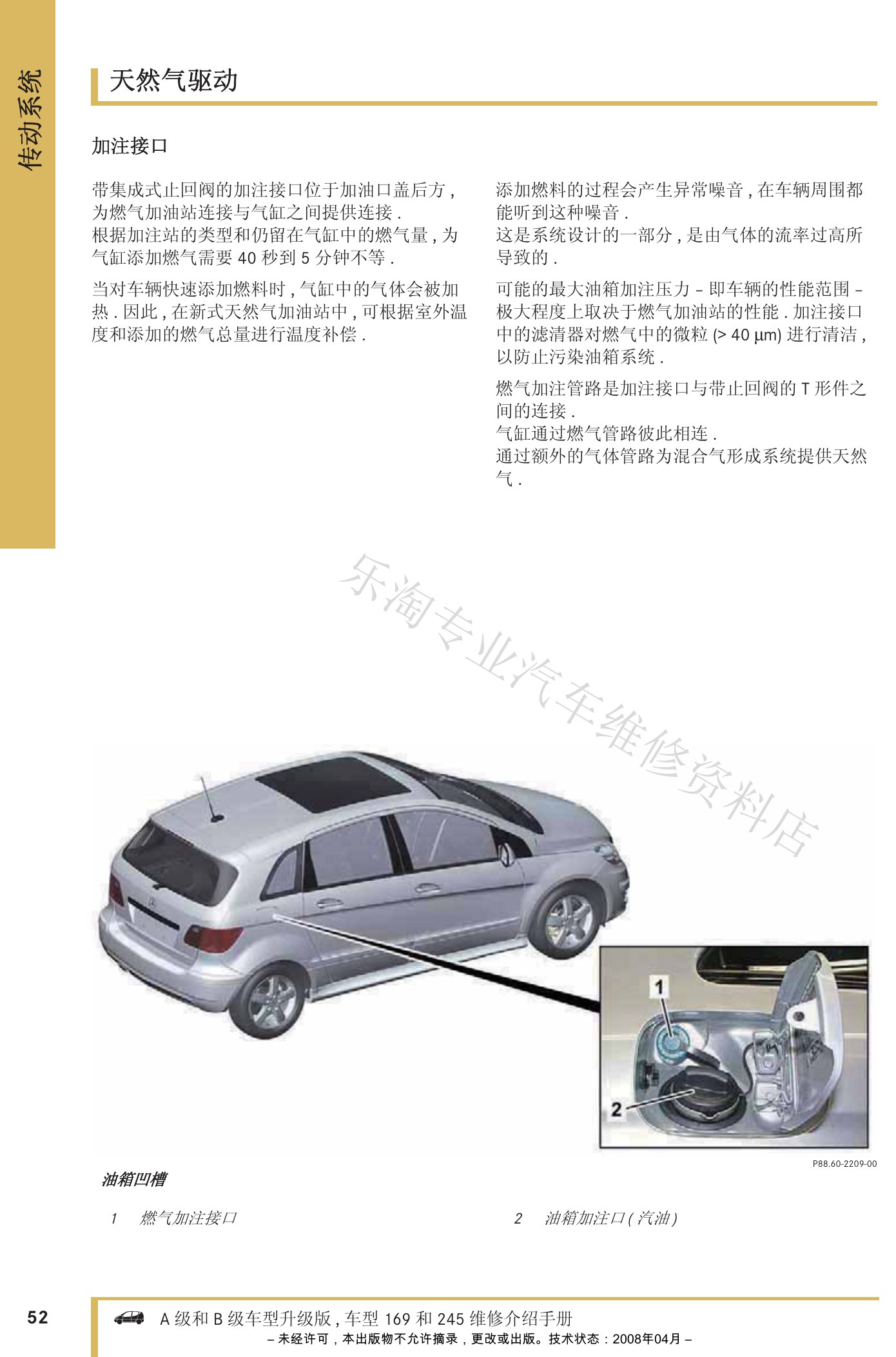

W169 A级与W245 B级改款维修介绍原第51页。
W169 A级与W245 B级改款维修介绍原第52页。

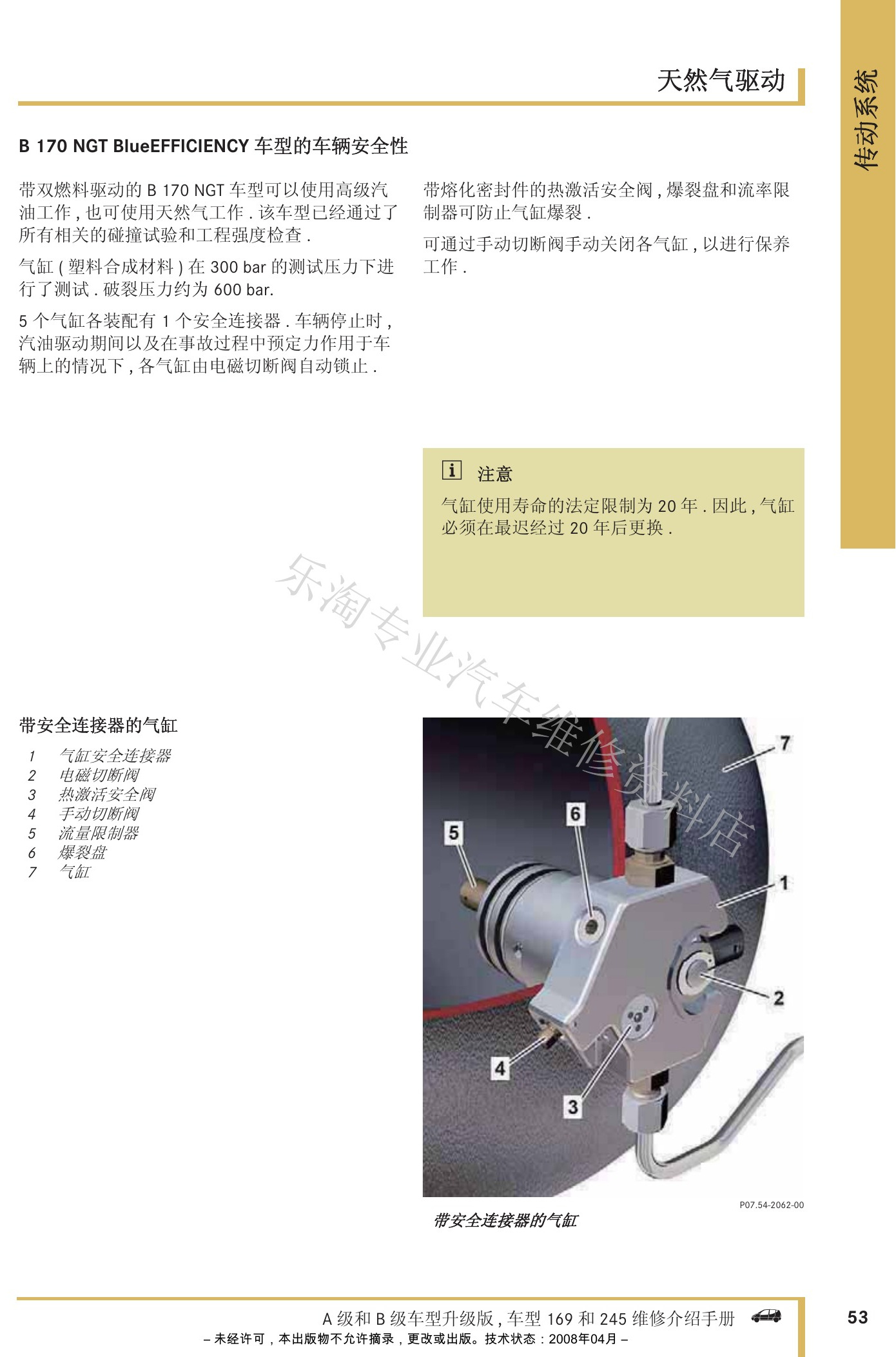

W169 A级与W245 B级改款维修介绍原第53页。

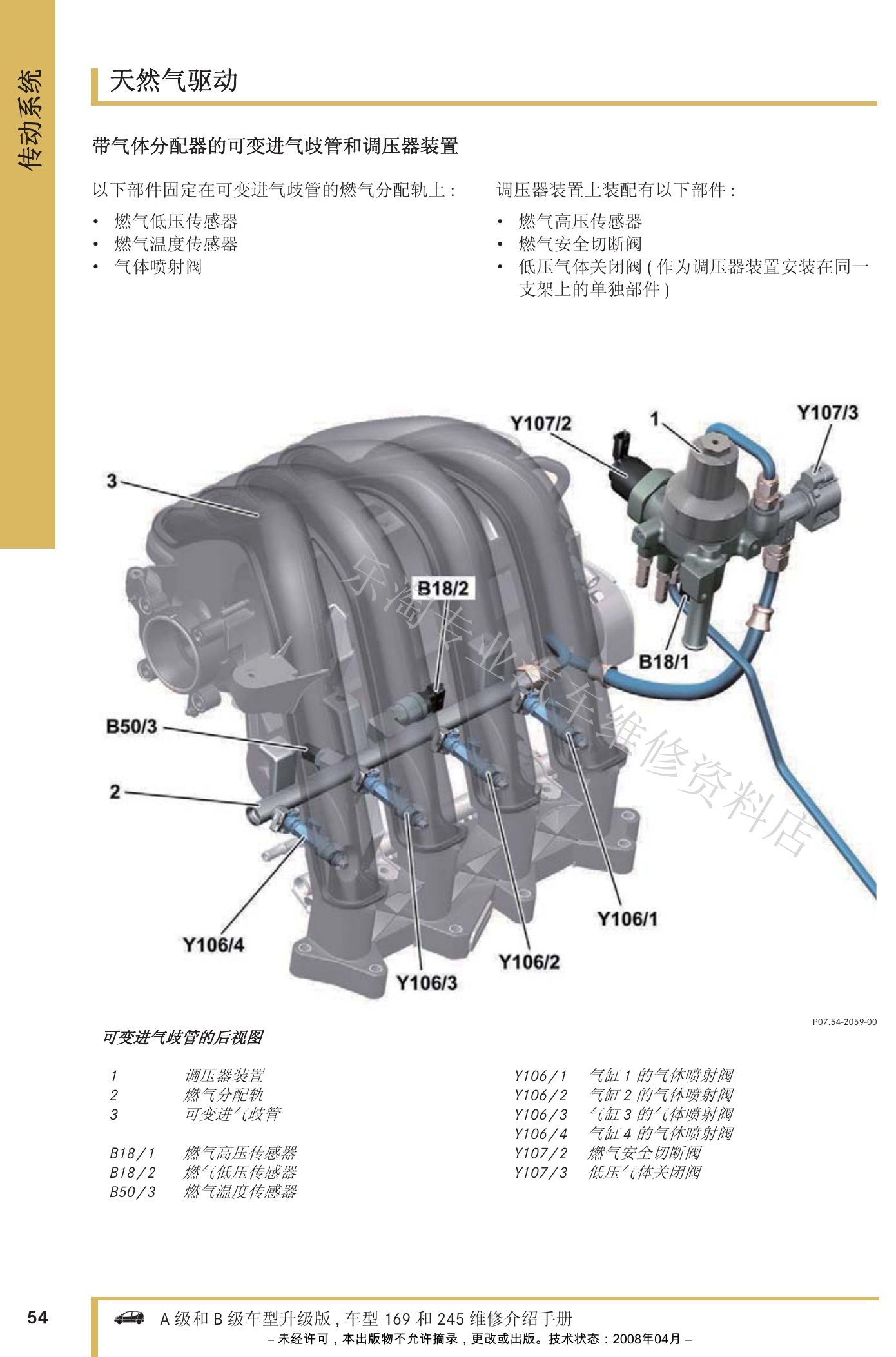

W169 A级与W245 B级改款维修介绍原第54页。

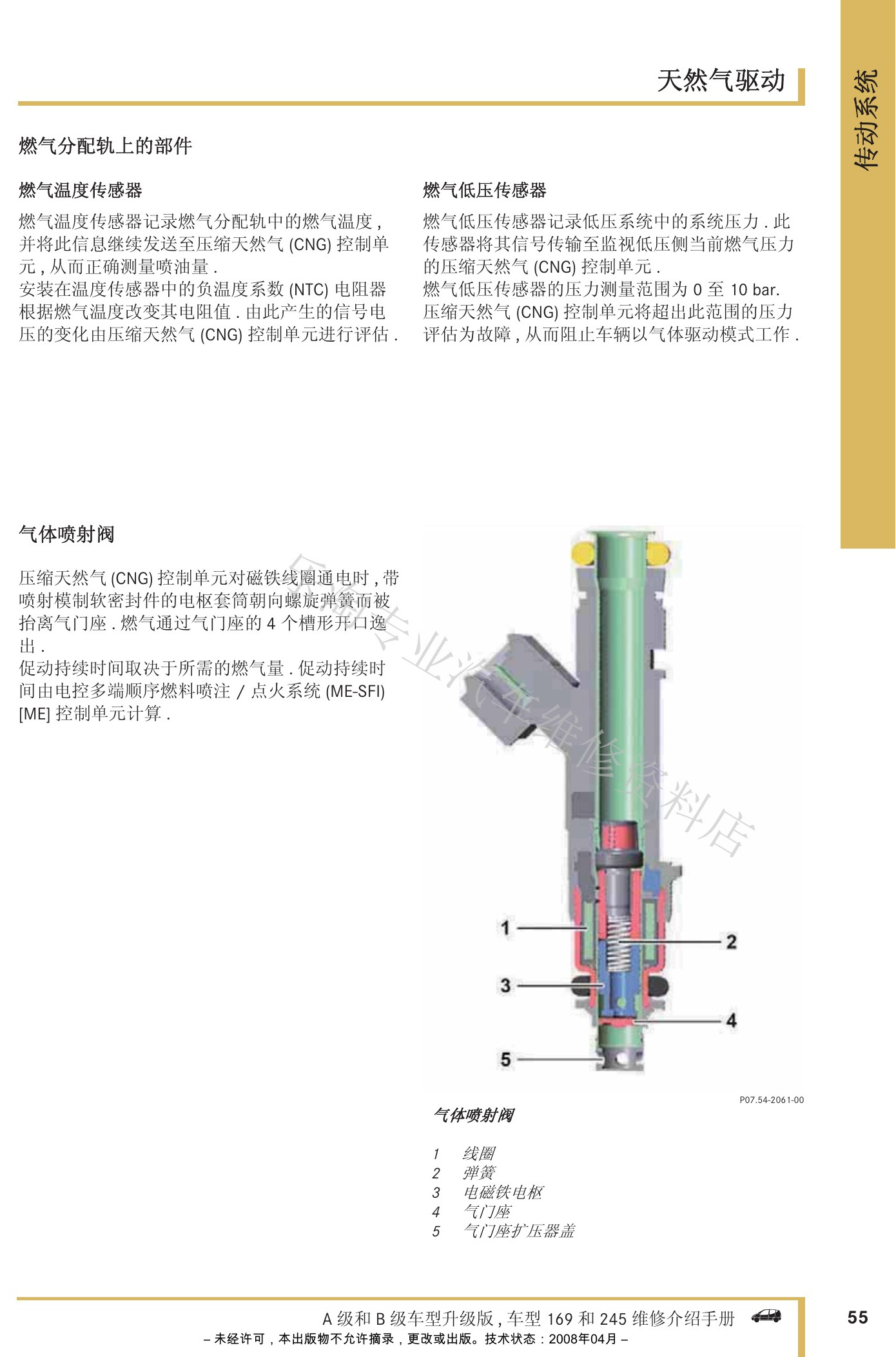

W169 A级与W245 B级改款维修介绍原第55页。

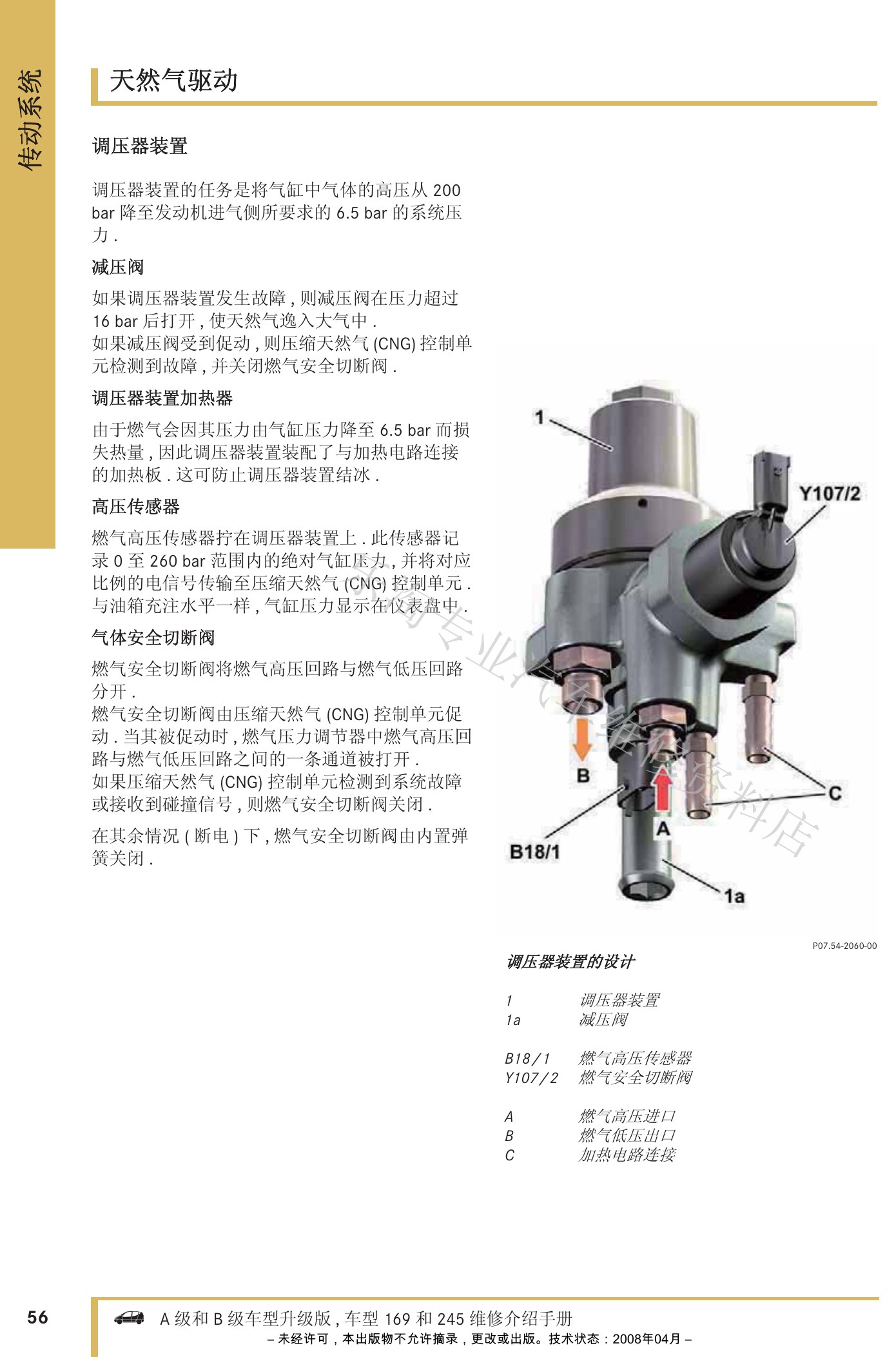

W169 A级与W245 B级改款维修介绍原第56页。
W169 A级与W245 B级改款维修介绍原第57页。

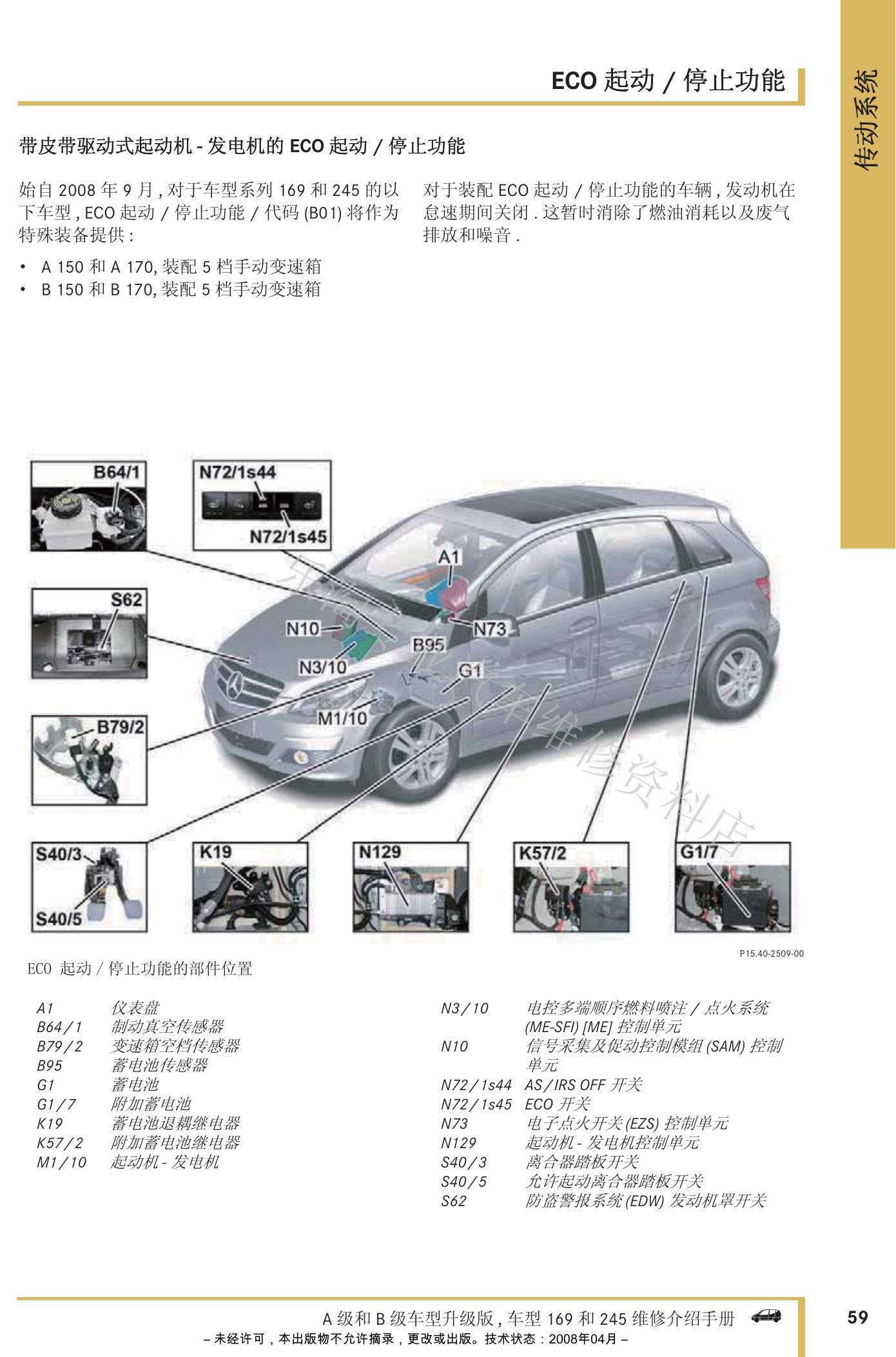

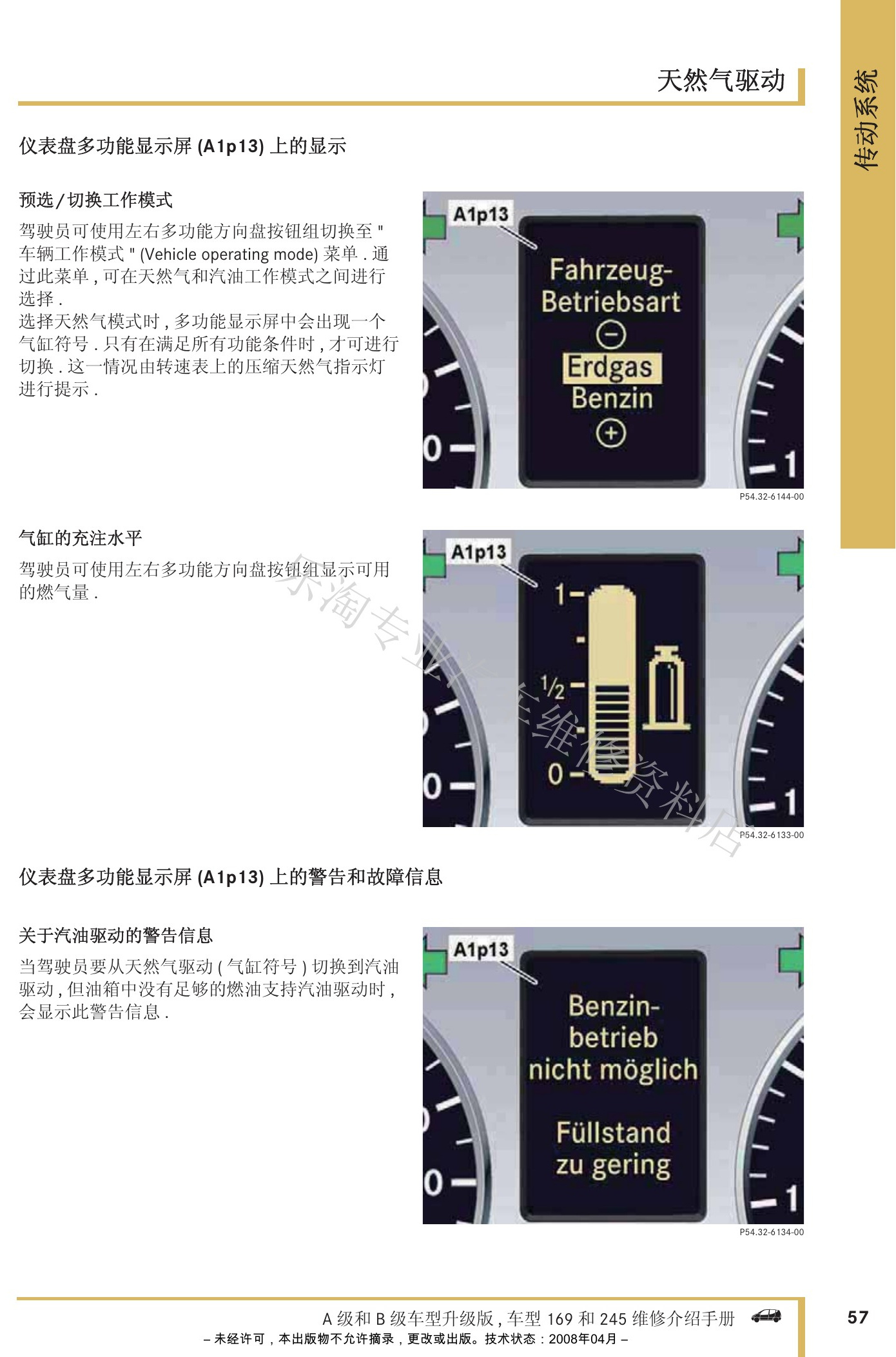

W169 A级与W245 B级改款维修介绍原第58页。
W169 A级与W245 B级改款维修介绍原第59页。

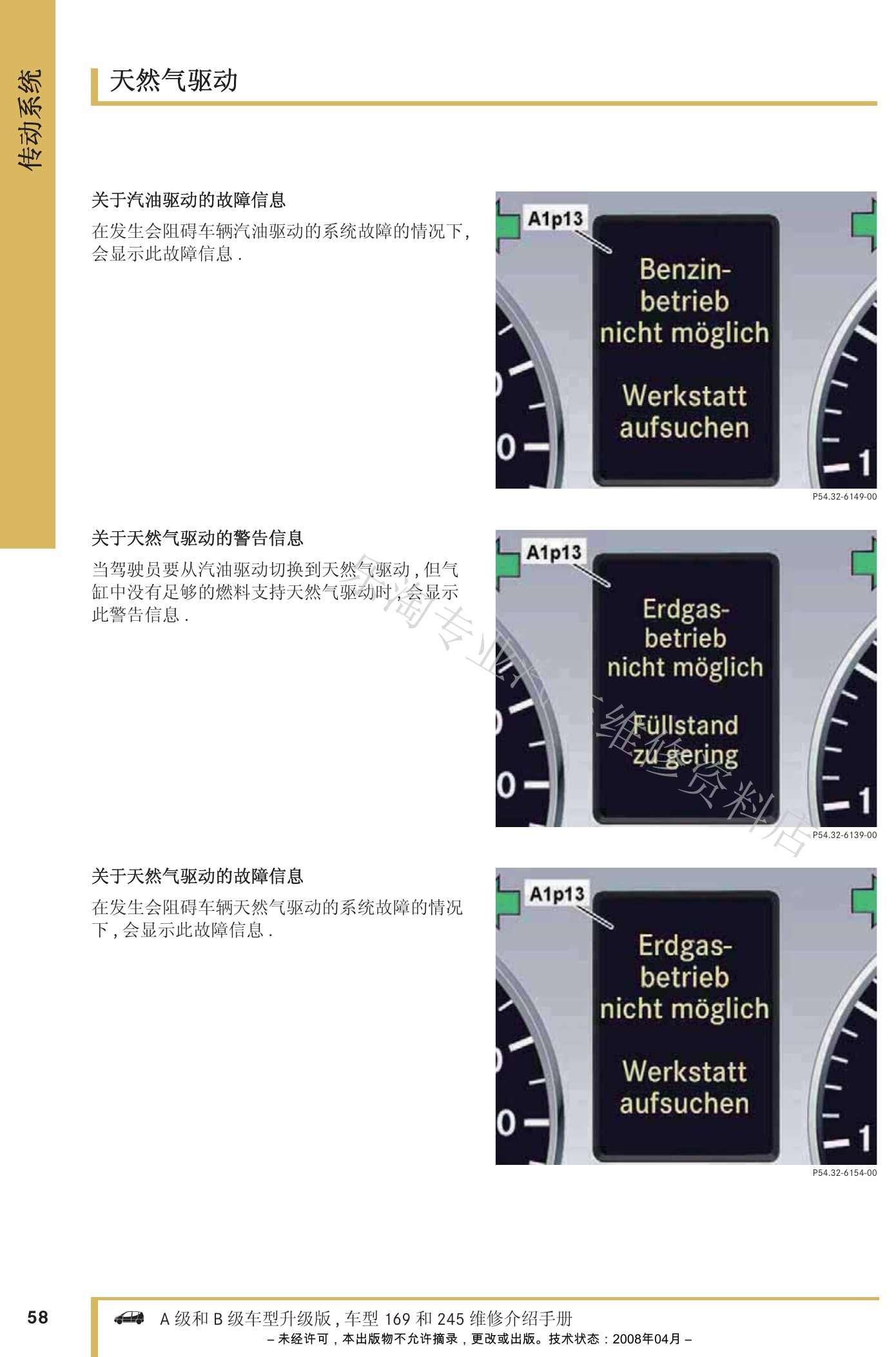

W169 A级与W245 B级改款维修介绍原第60页。

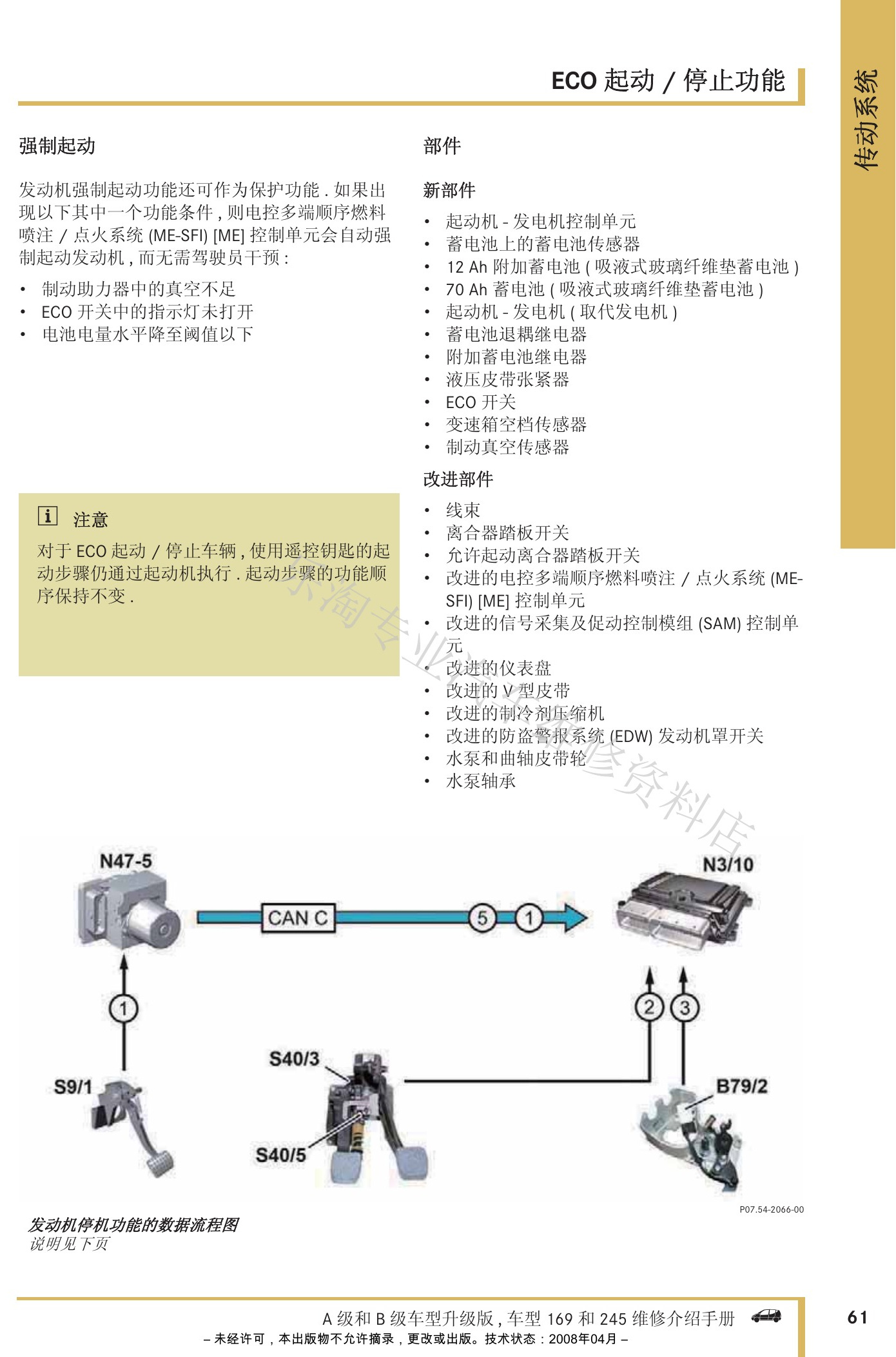

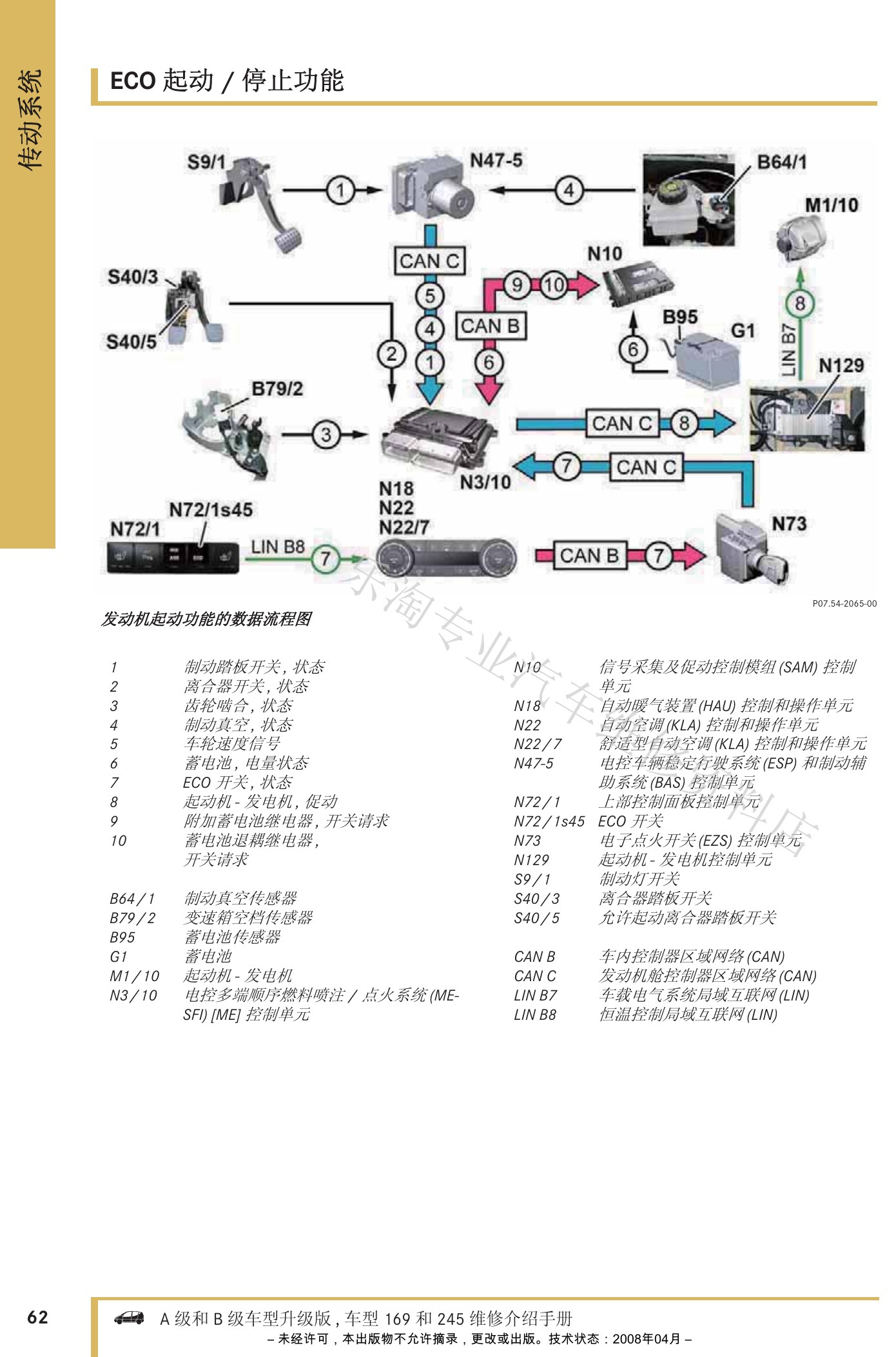

W169 A级与W245 B级改款维修介绍原第61页。

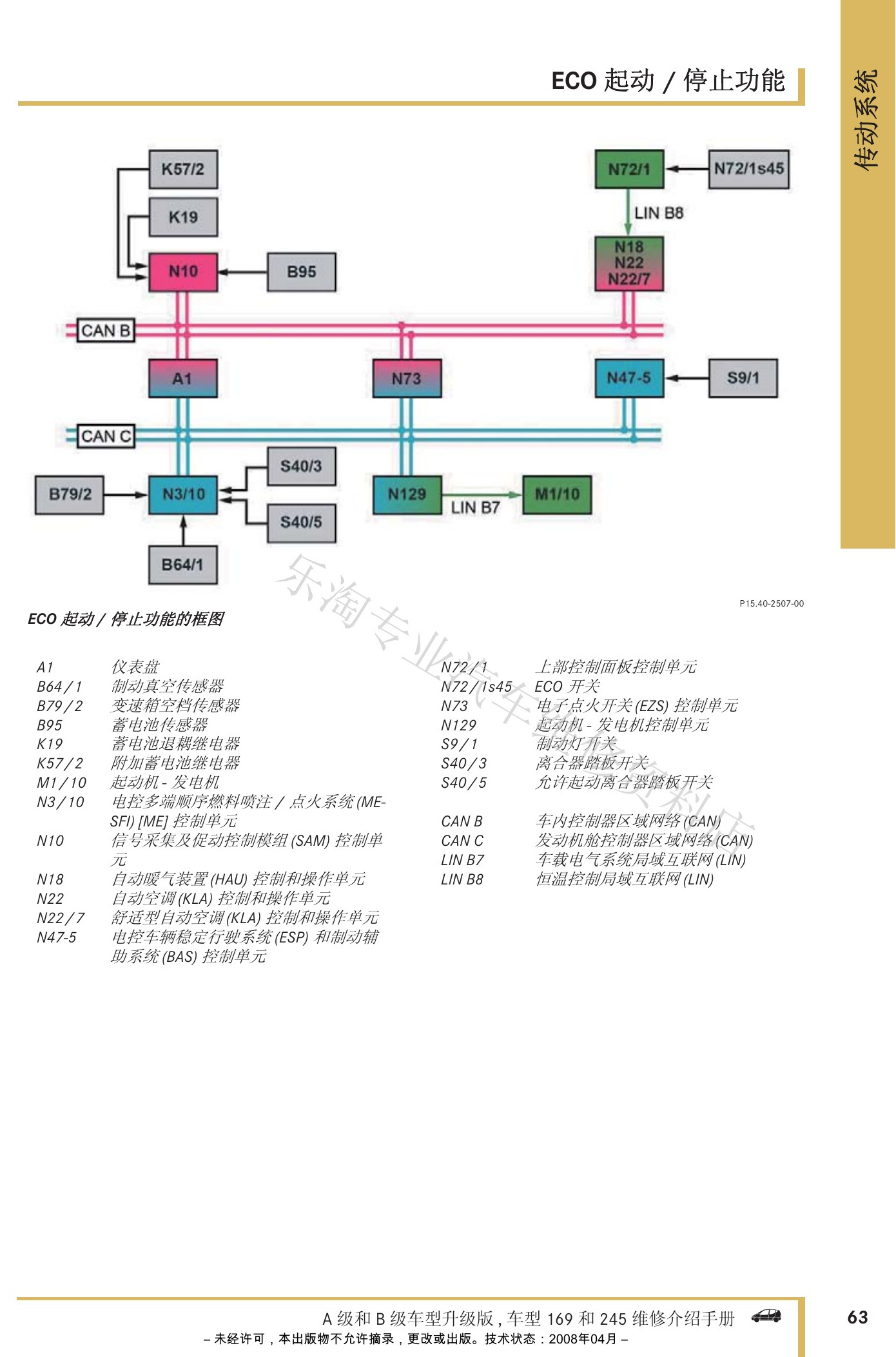

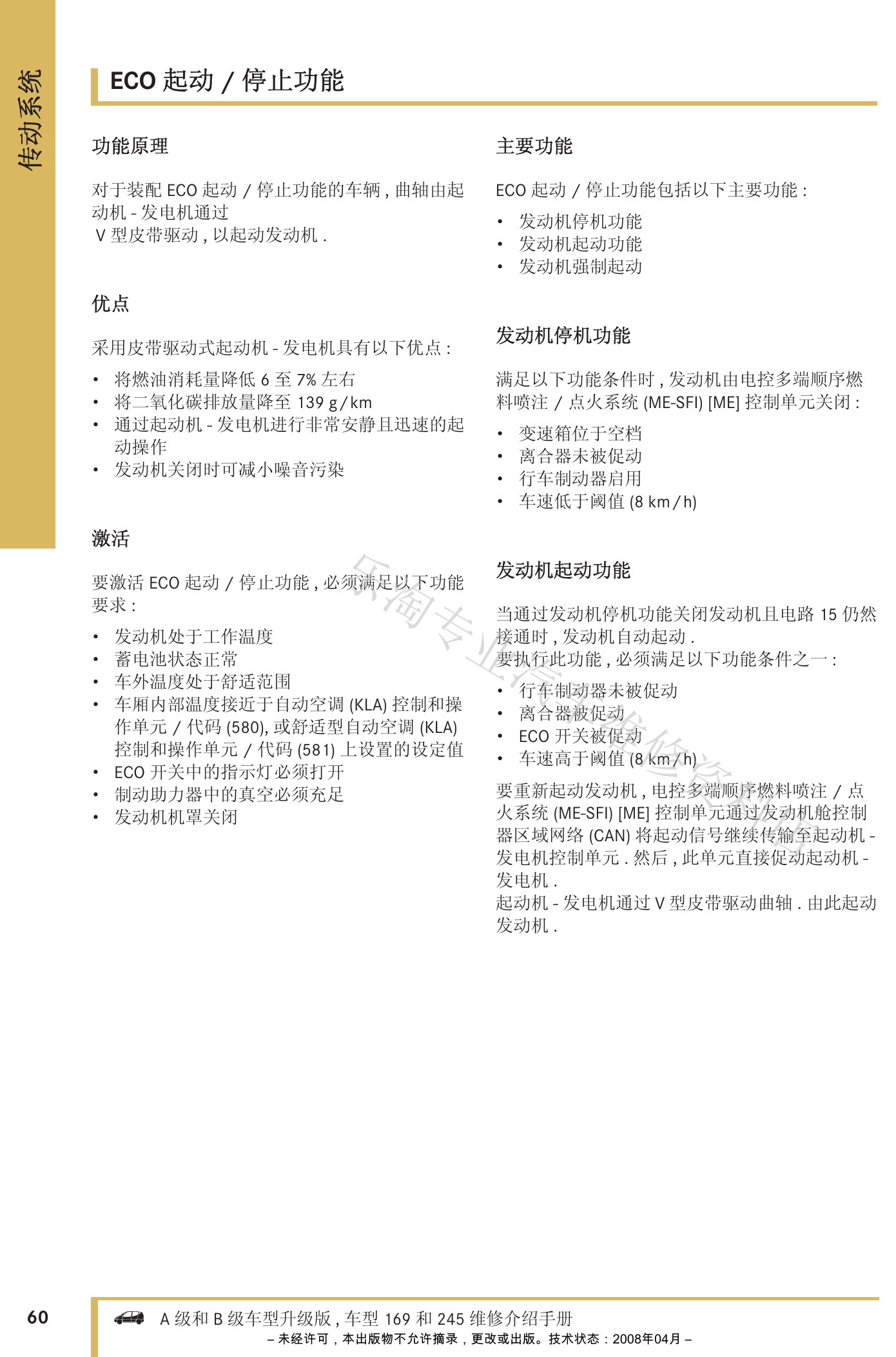

W169 A级与W245 B级改款维修介绍原第62页。
W169 A级与W245 B级改款维修介绍原第63页。

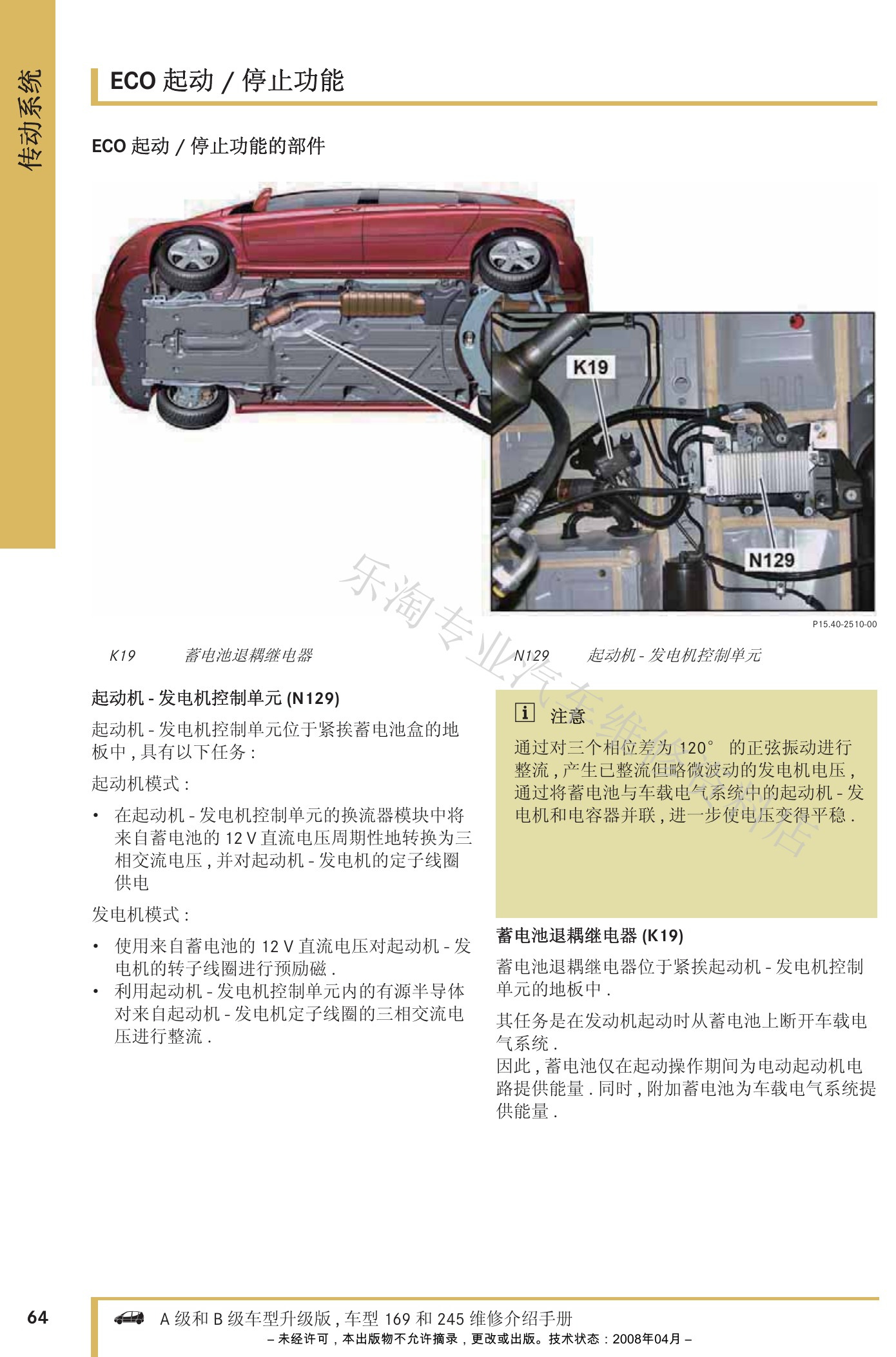

W169 A级与W245 B级改款维修介绍原第64页。
W169 A级与W245 B级改款维修介绍原第65页。
W169 A级与W245 B级改款维修介绍原第66页。

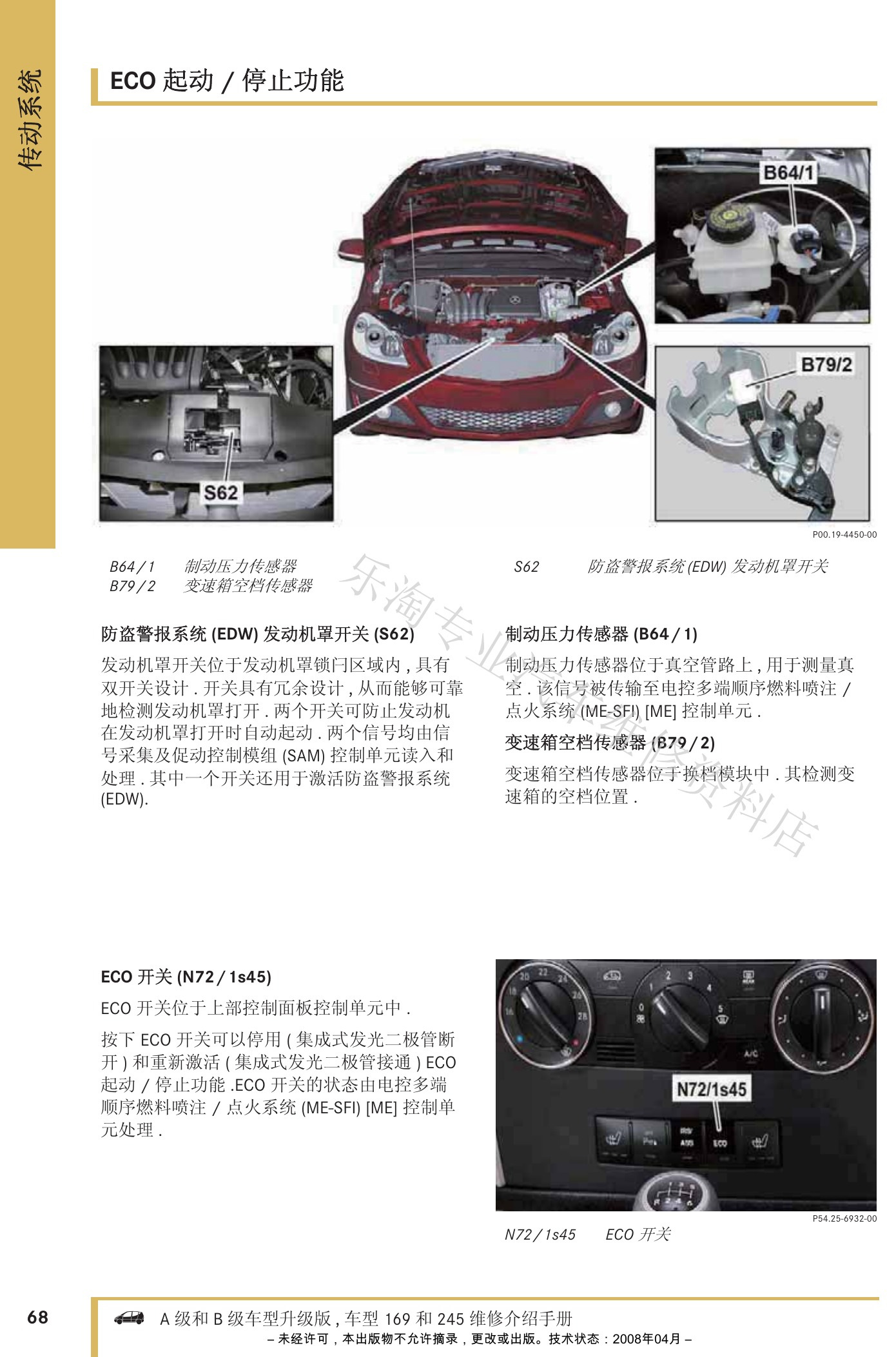

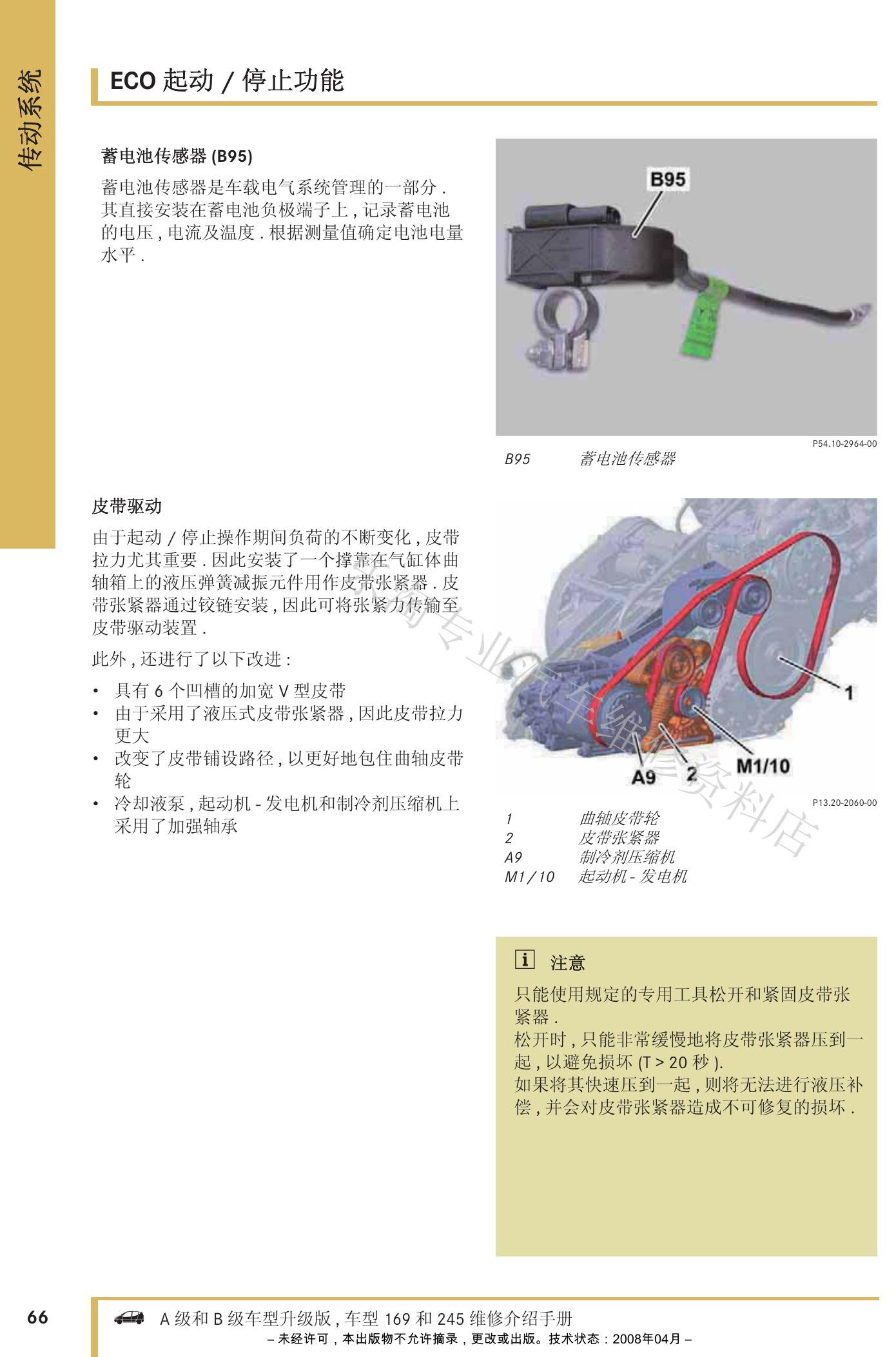

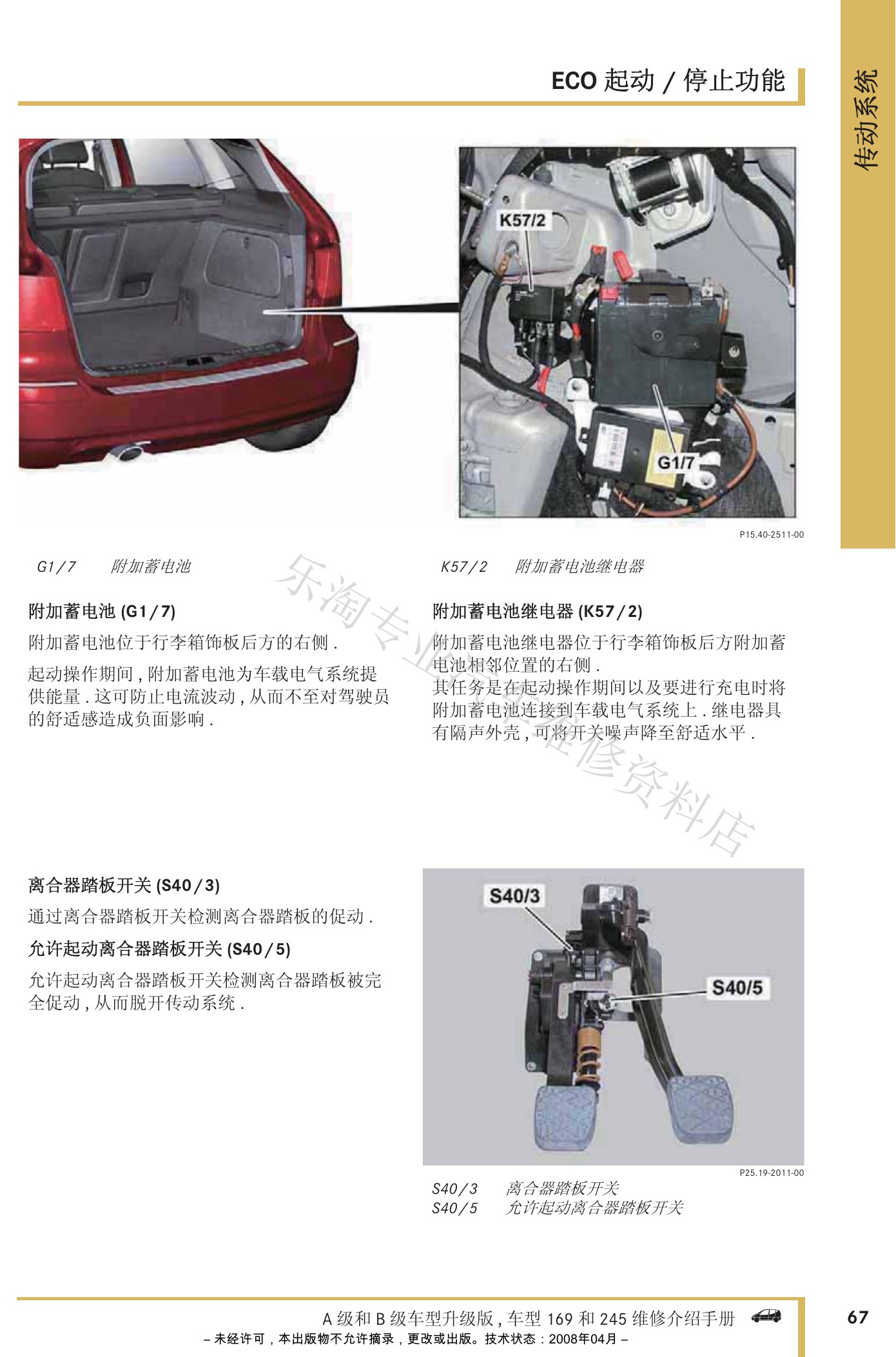

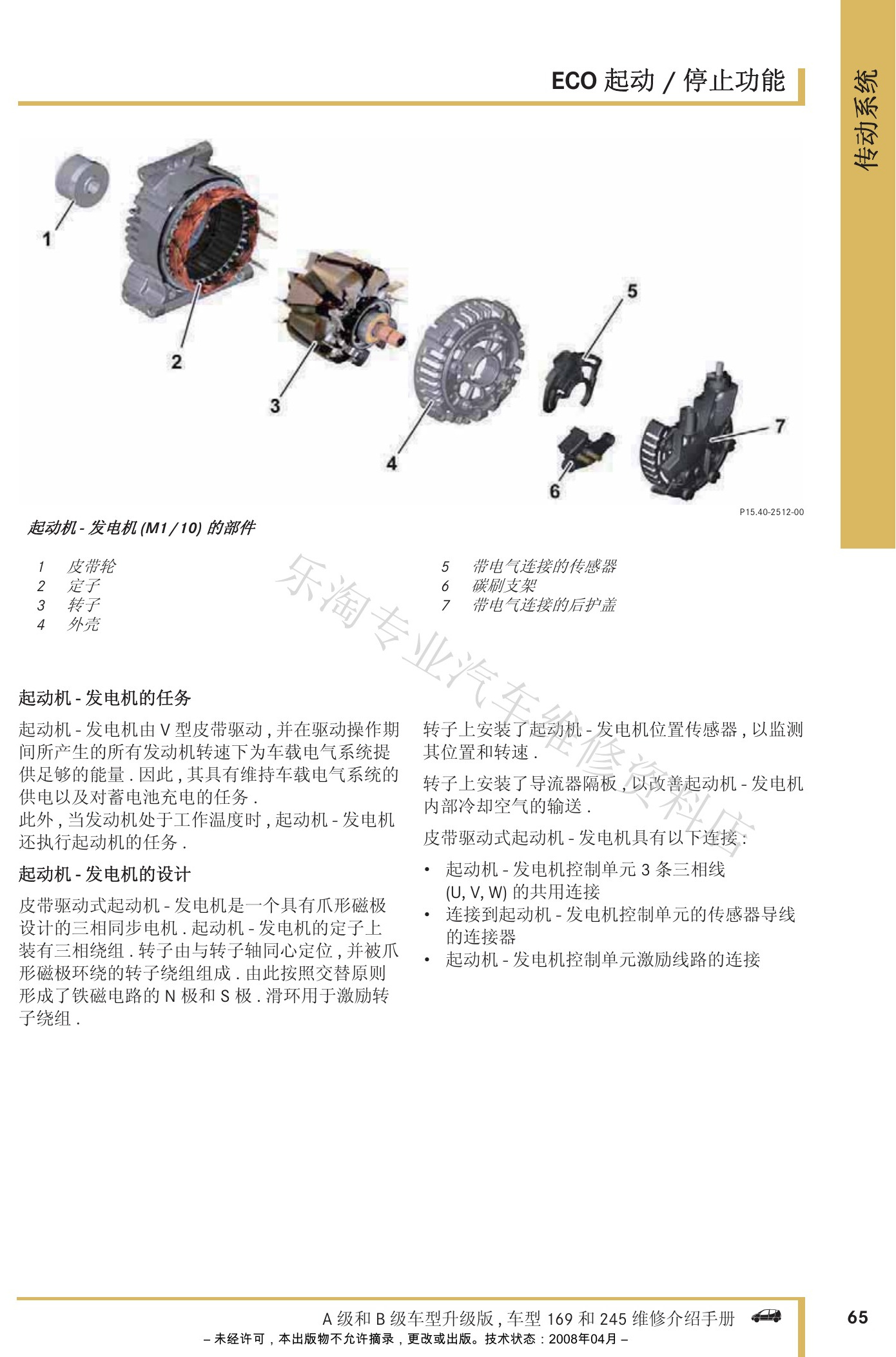

W169 A级与W245 B级改款维修介绍原第67页。
W169 A级与W245 B级改款维修介绍原第68页。

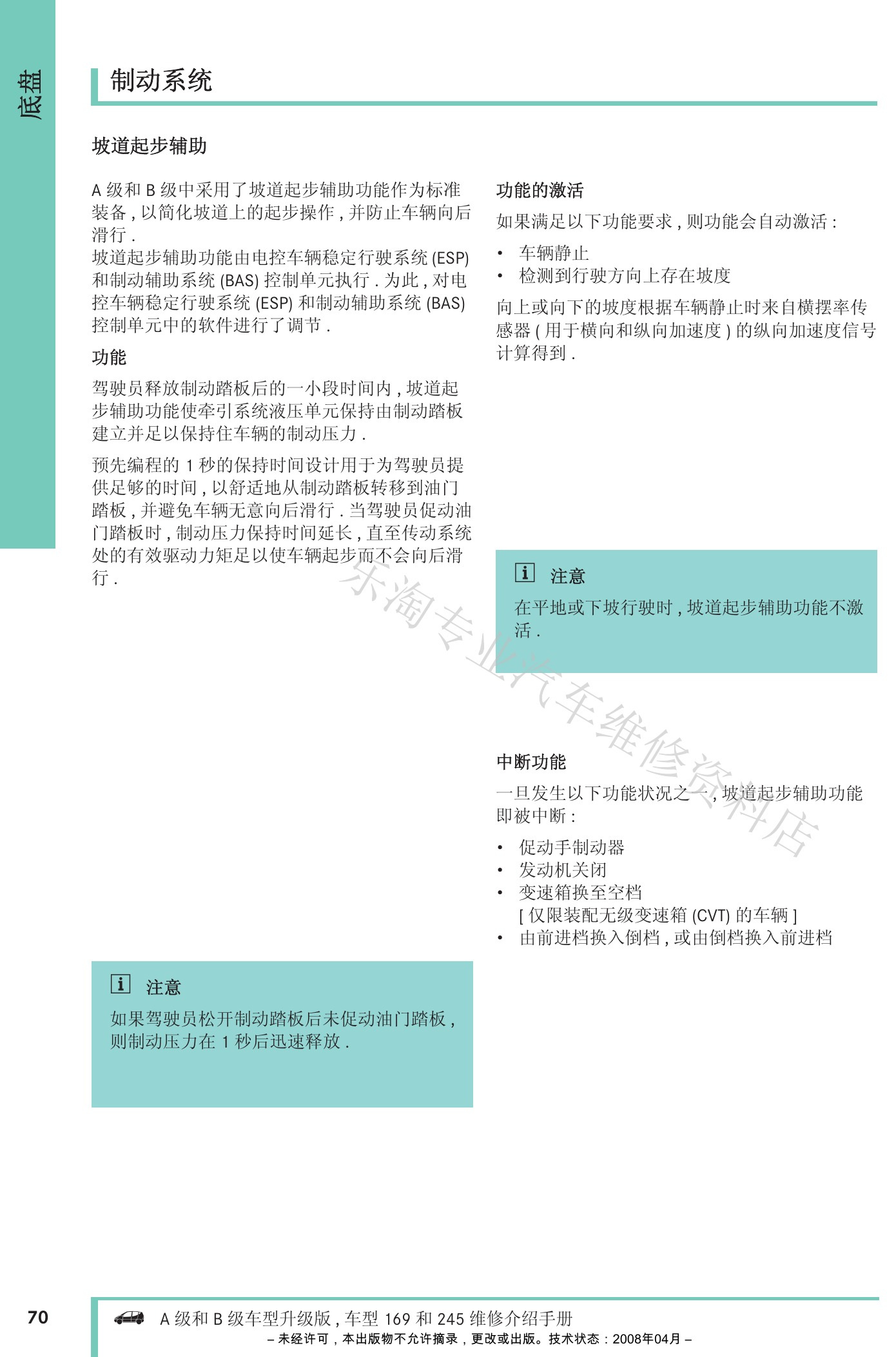

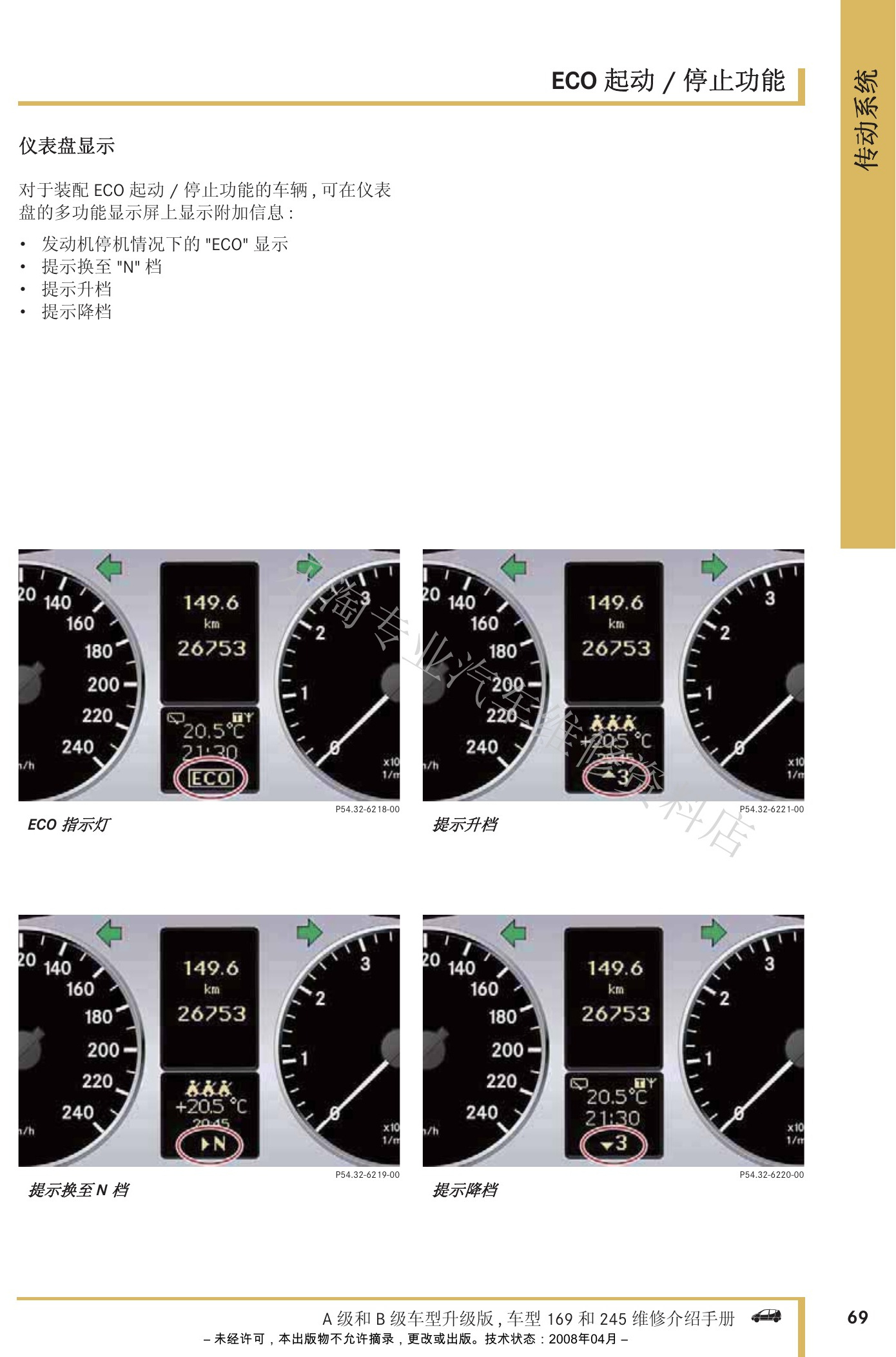

W169 A级与W245 B级改款维修介绍原第69页。
W169 A级与W245 B级改款维修介绍原第70页。

四、制动、网络与车载电气系统

底盘和设计章节从制动系统转入CAN/MOST网络、车载电气系统和仪表。

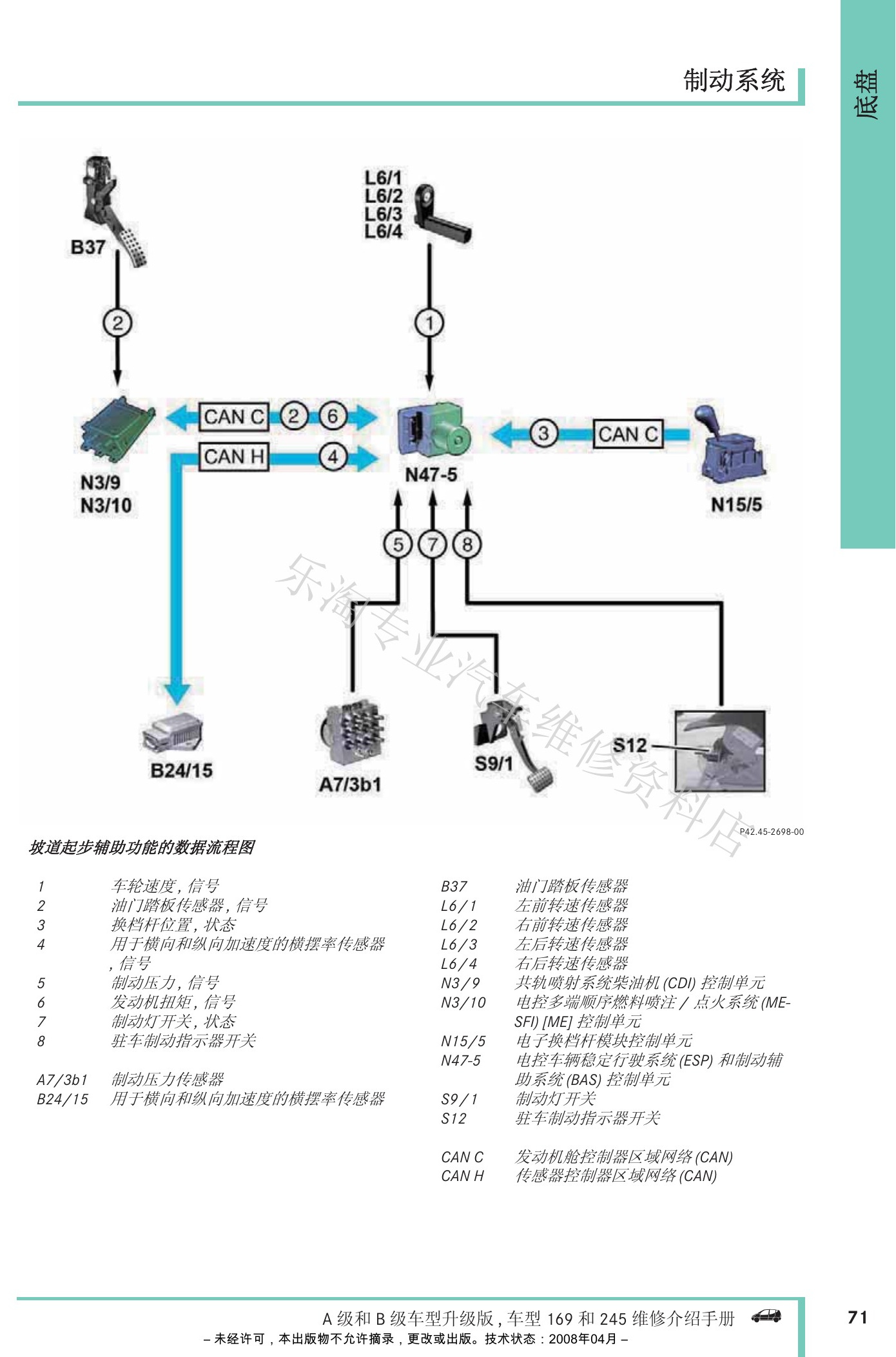

W169 A级与W245 B级改款维修介绍原第71页。
W169 A级与W245 B级改款维修介绍原第72页。
W169 A级与W245 B级改款维修介绍原第73页。
W169 A级与W245 B级改款维修介绍原第74页。
W169 A级与W245 B级改款维修介绍原第75页。
W169 A级与W245 B级改款维修介绍原第76页。

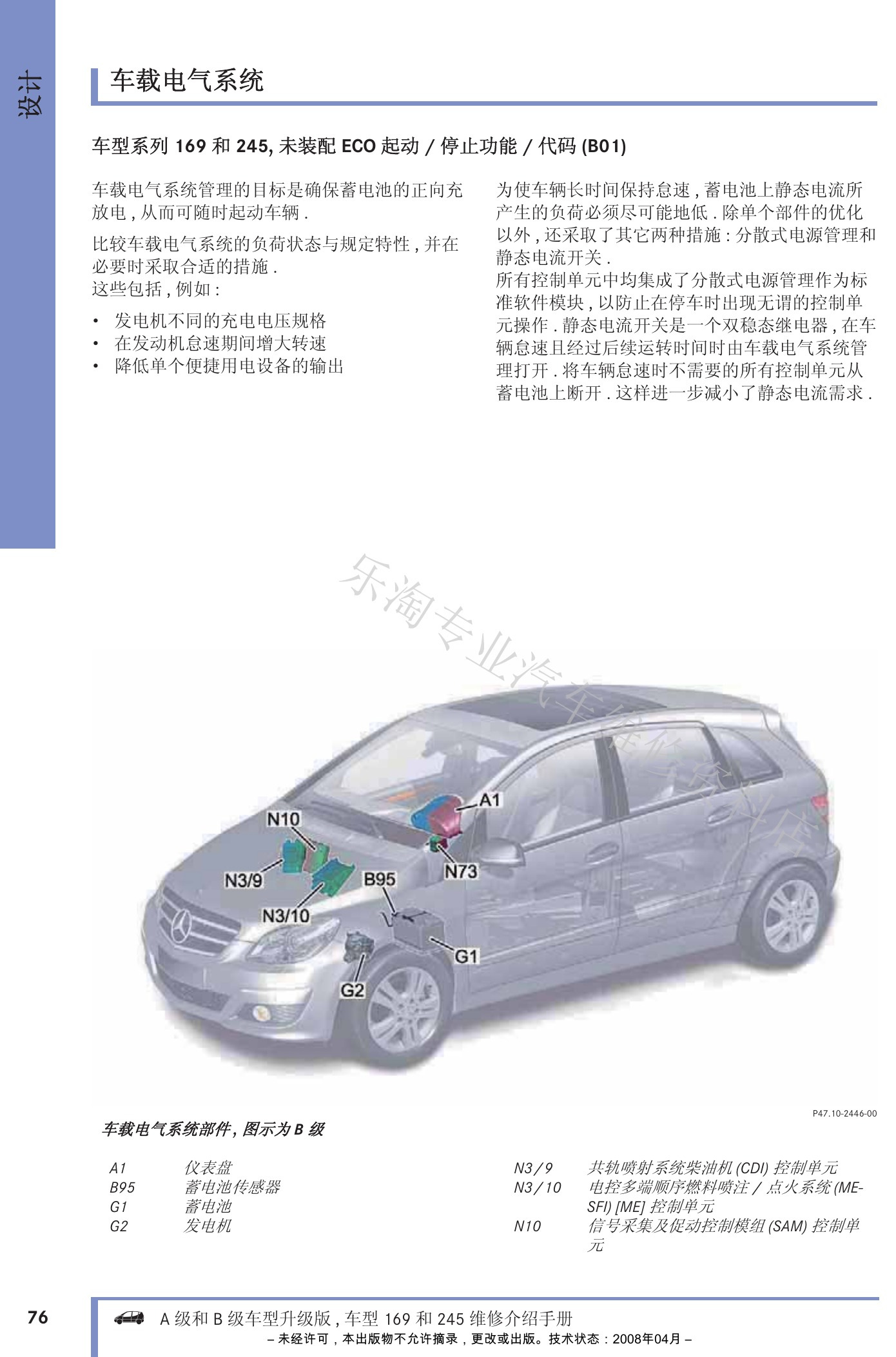

W169 A级与W245 B级改款维修介绍原第77页。

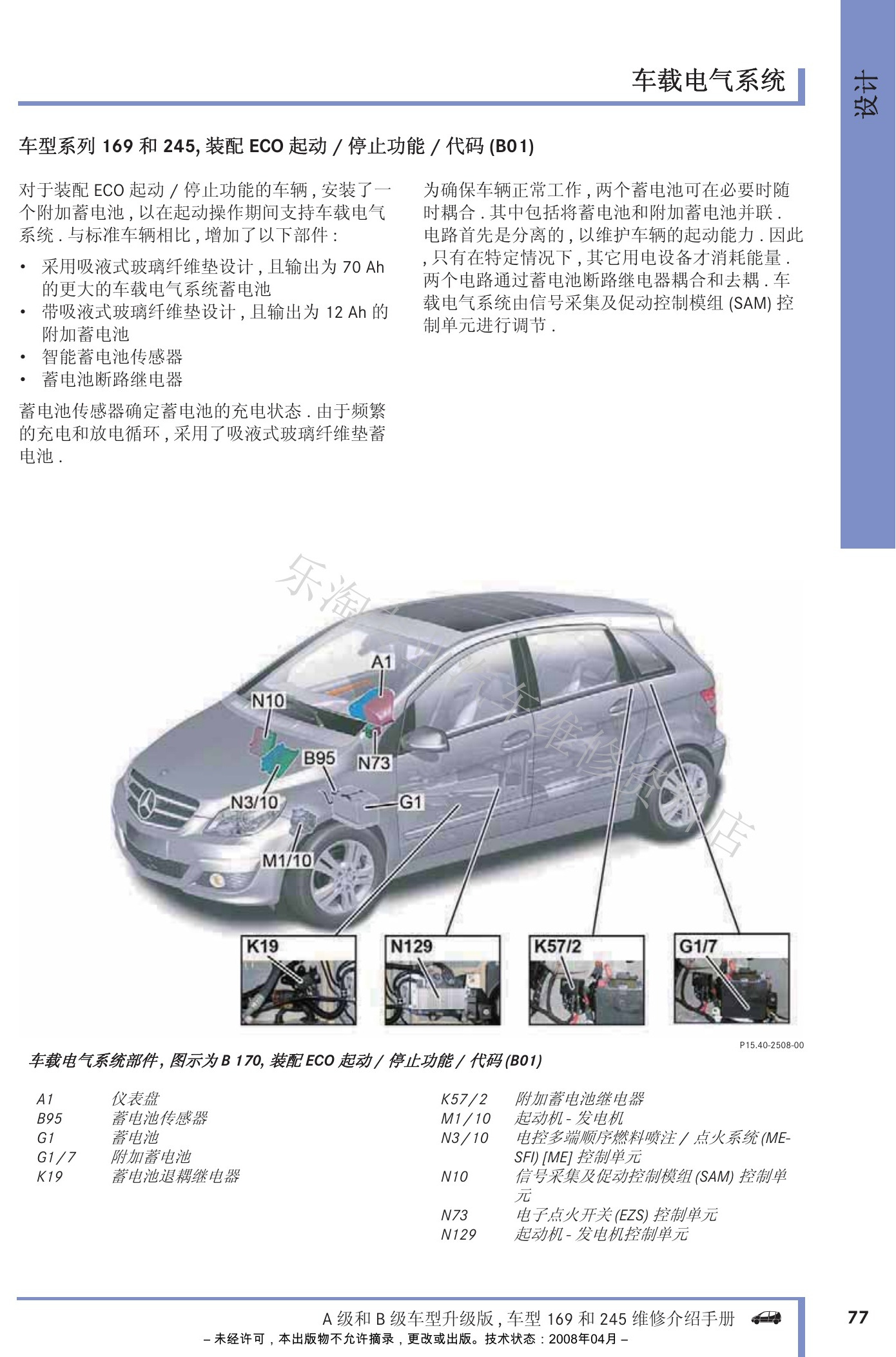

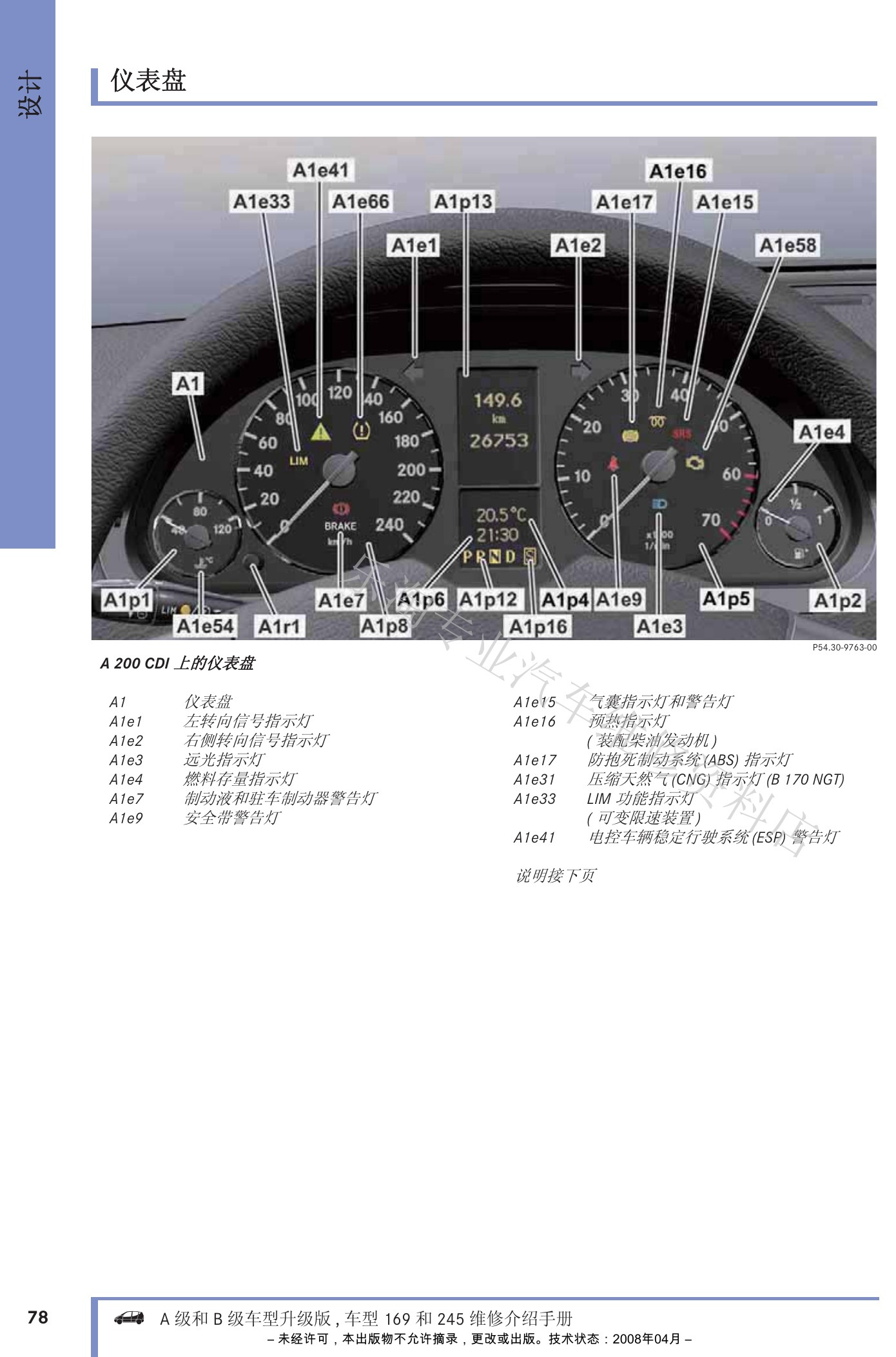

W169 A级与W245 B级改款维修介绍原第78页。

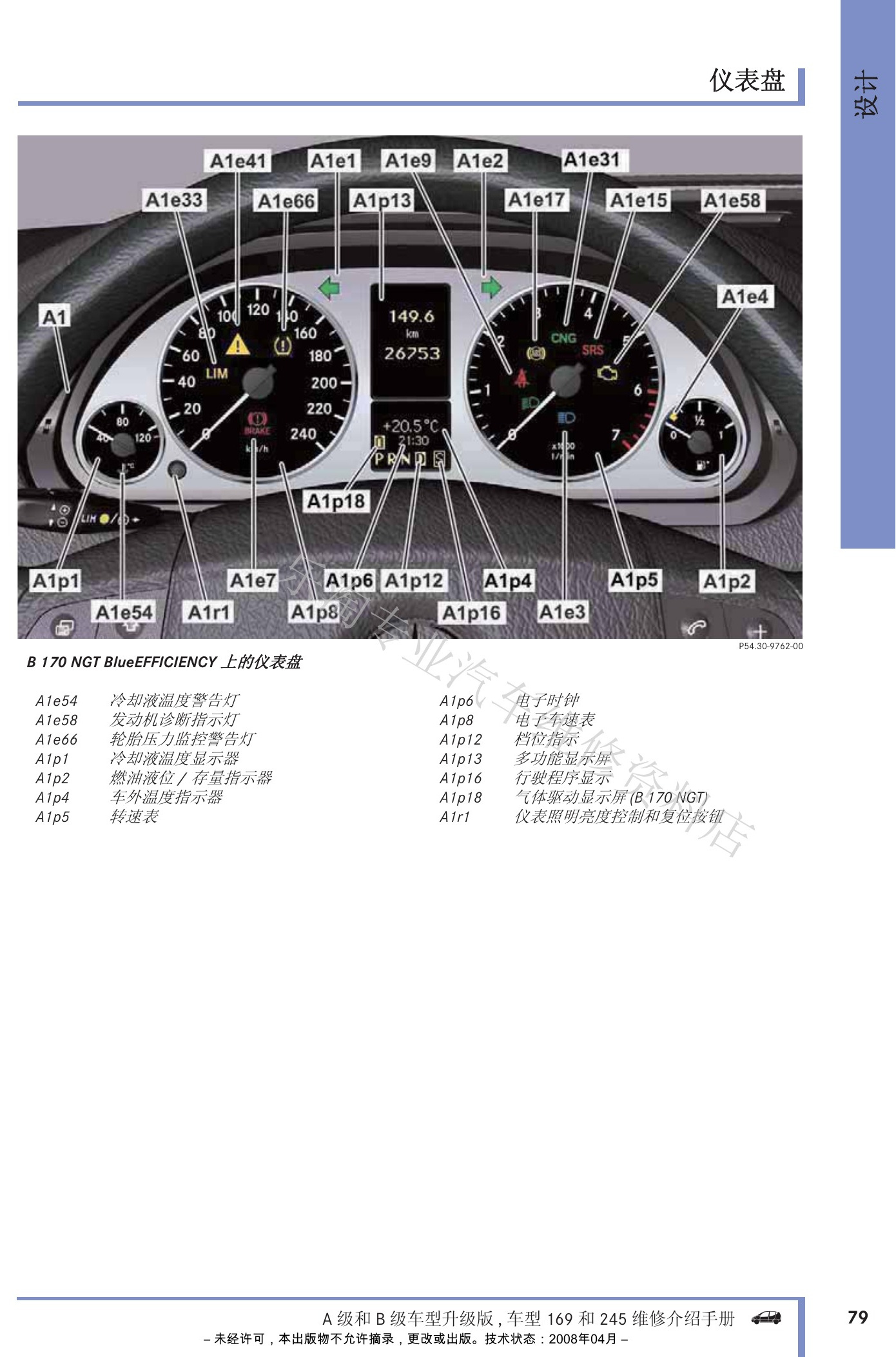

W169 A级与W245 B级改款维修介绍原第79页。
W169 A级与W245 B级改款维修介绍原第80页。

五、照明、车窗、泊车、通信与舒适系统

原资料继续介绍外部照明、后视镜、电动车窗、主动泊车辅助、音响通信以及相关舒适功能。

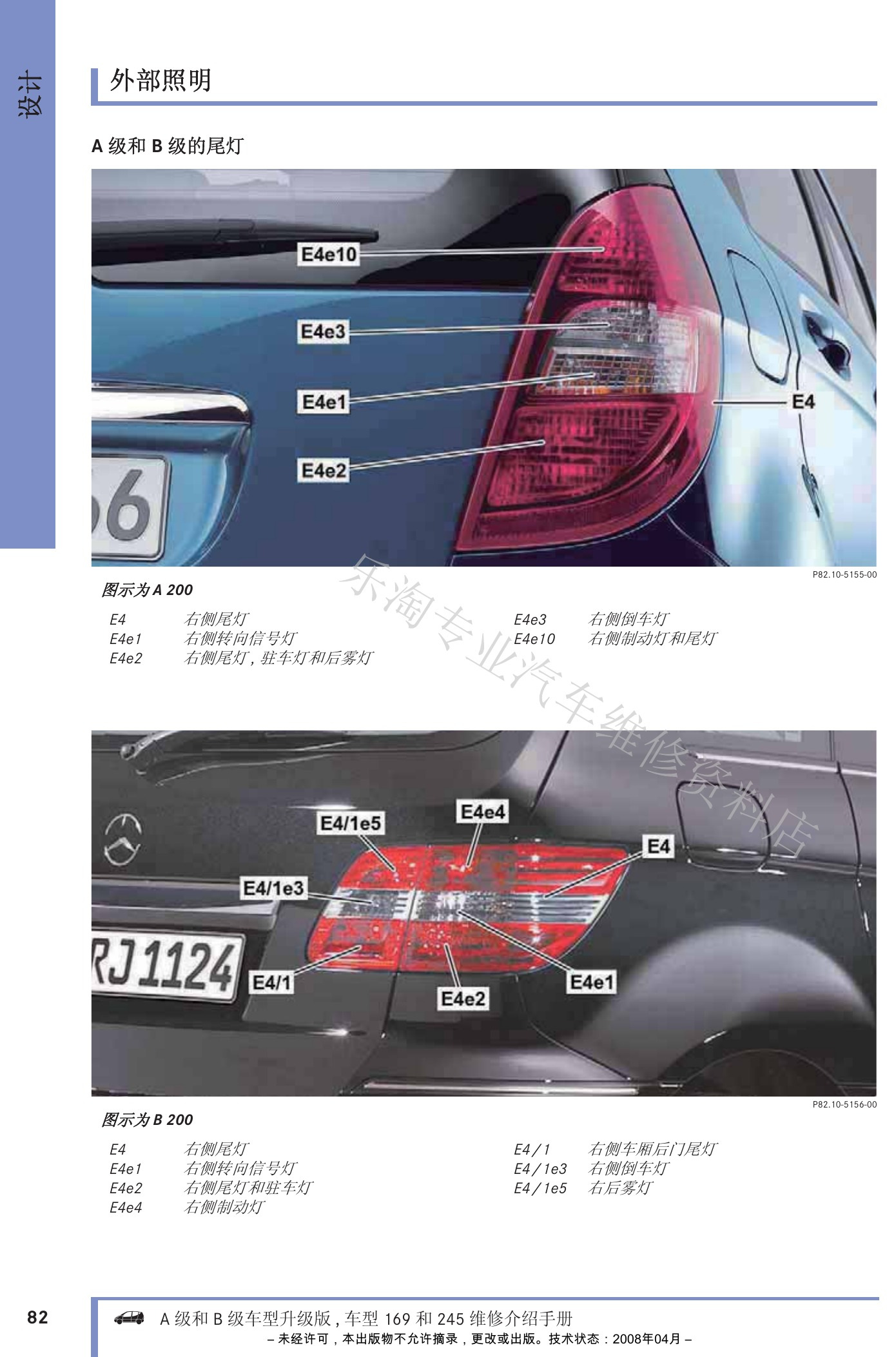

W169 A级与W245 B级改款维修介绍原第81页。

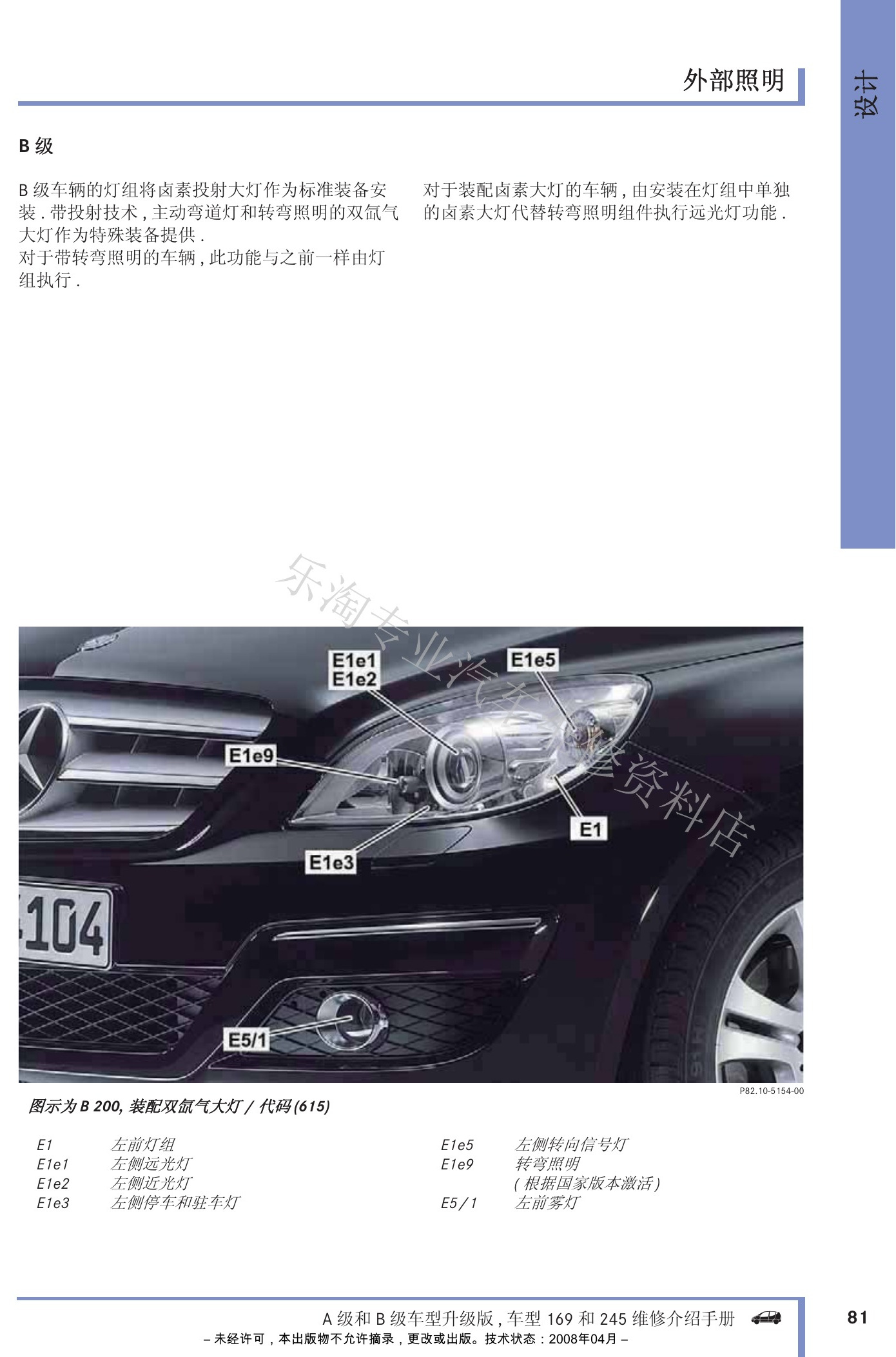

W169 A级与W245 B级改款维修介绍原第82页。

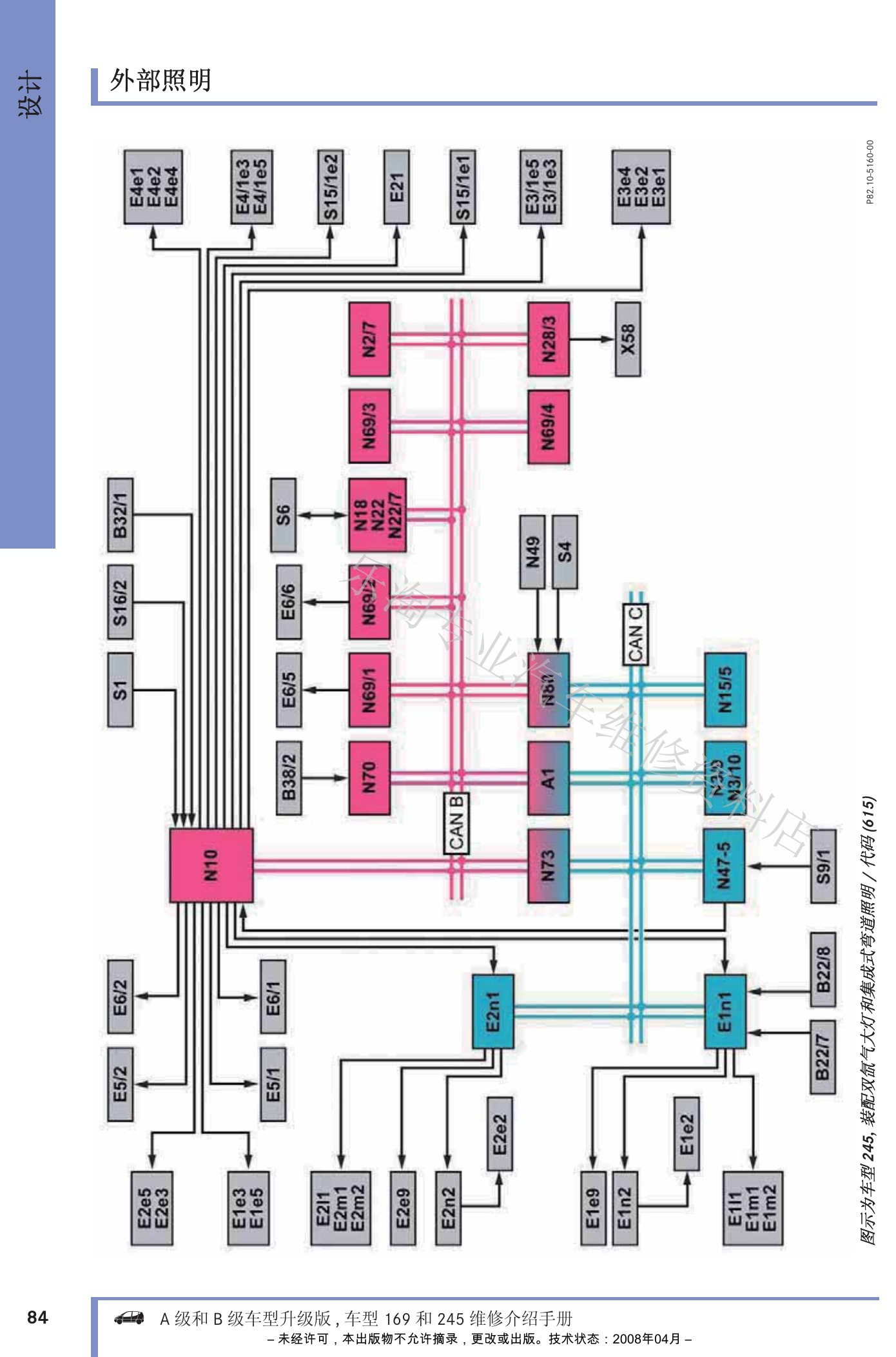

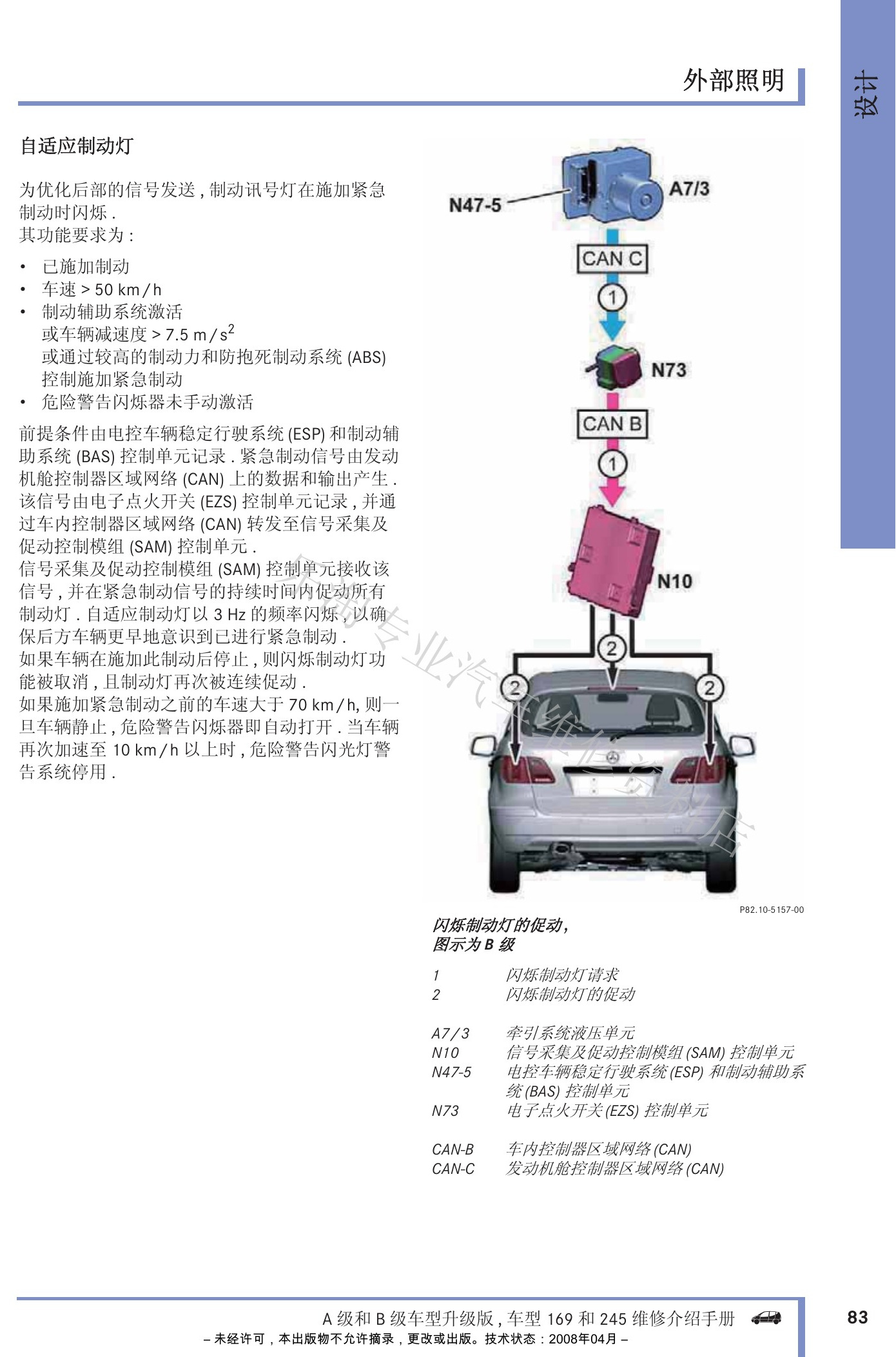

W169 A级与W245 B级改款维修介绍原第83页。

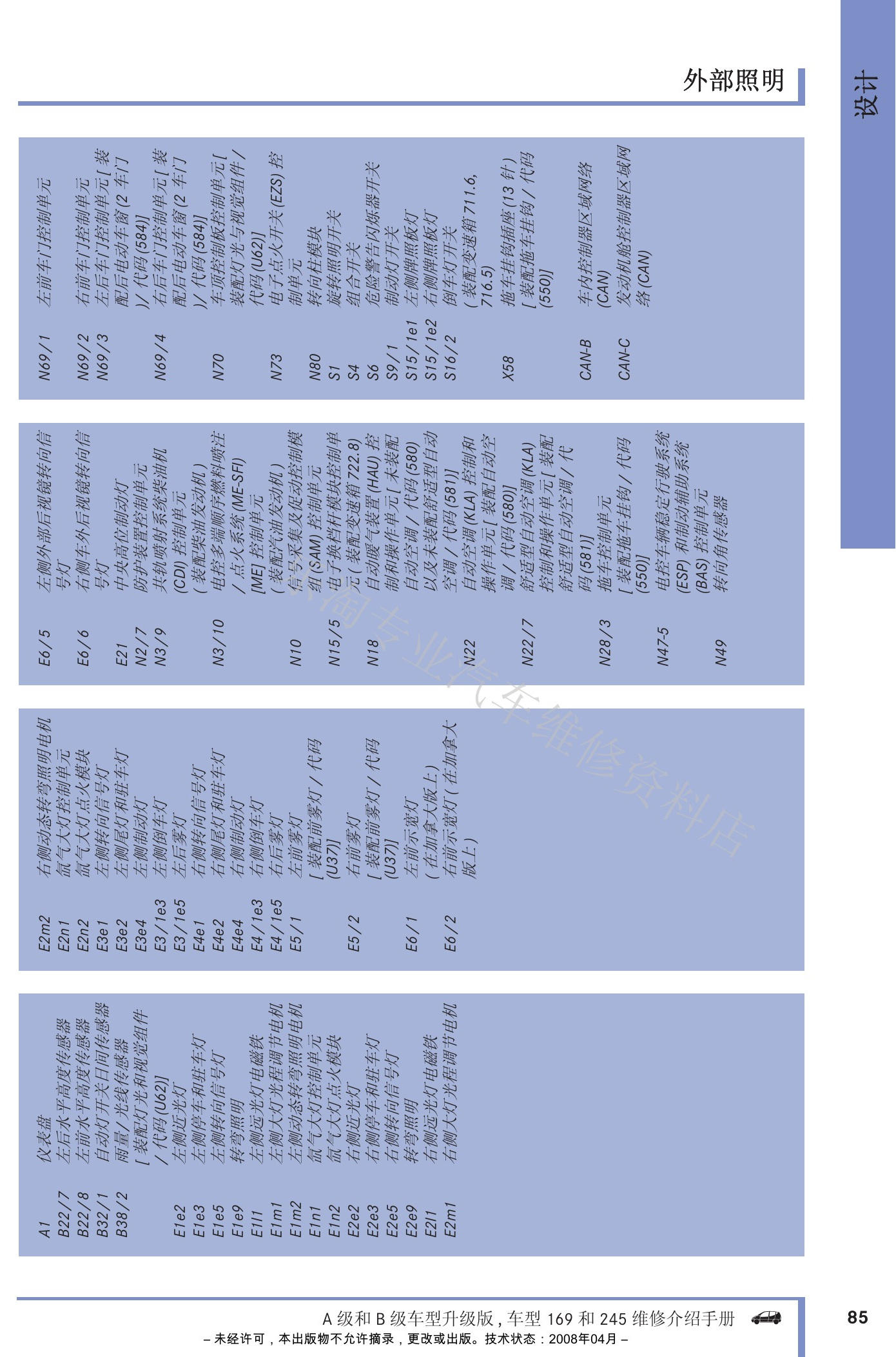

W169 A级与W245 B级改款维修介绍原第84页。
W169 A级与W245 B级改款维修介绍原第85页。
W169 A级与W245 B级改款维修介绍原第86页。

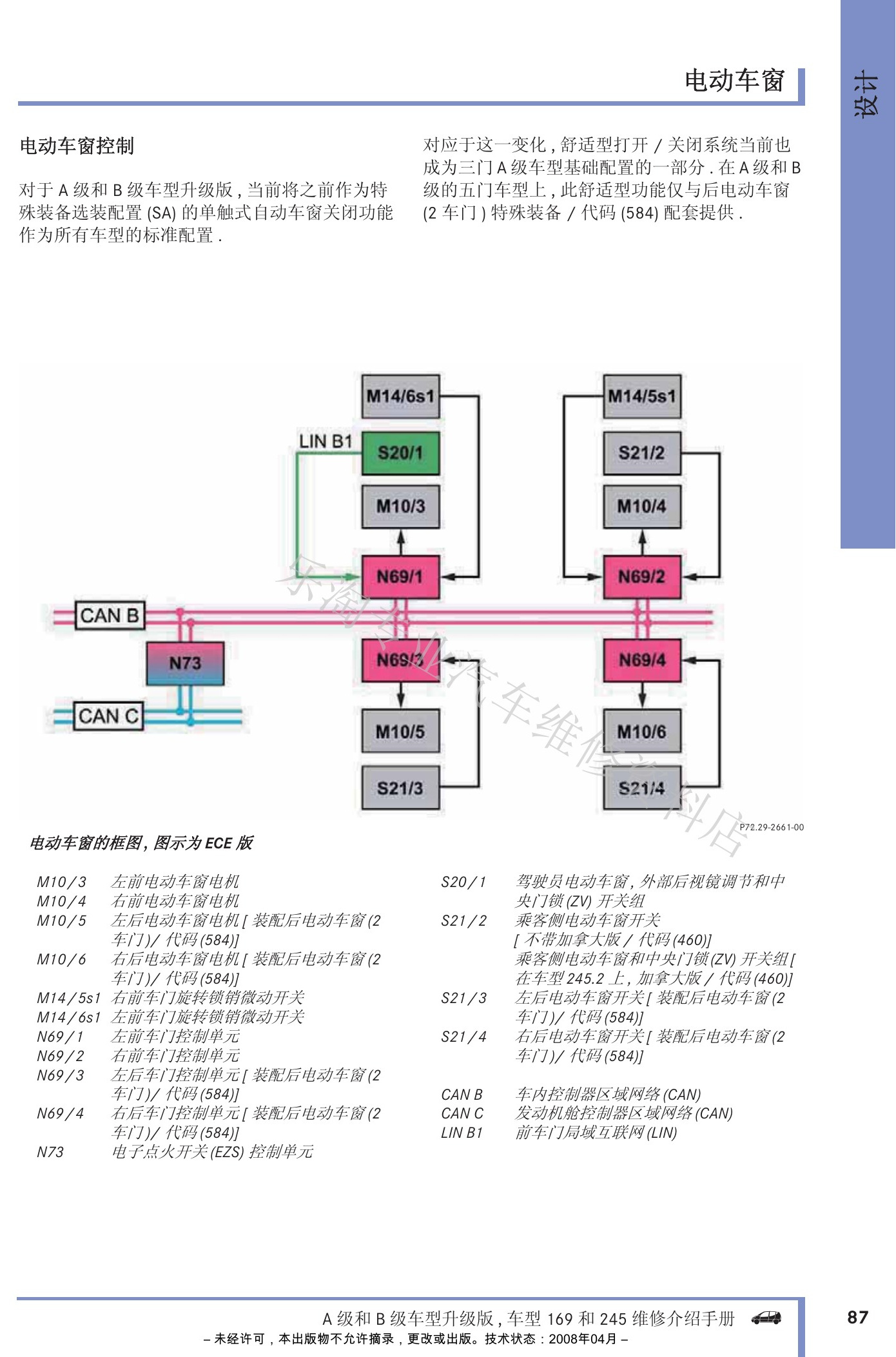

W169 A级与W245 B级改款维修介绍原第87页。
W169 A级与W245 B级改款维修介绍原第88页。

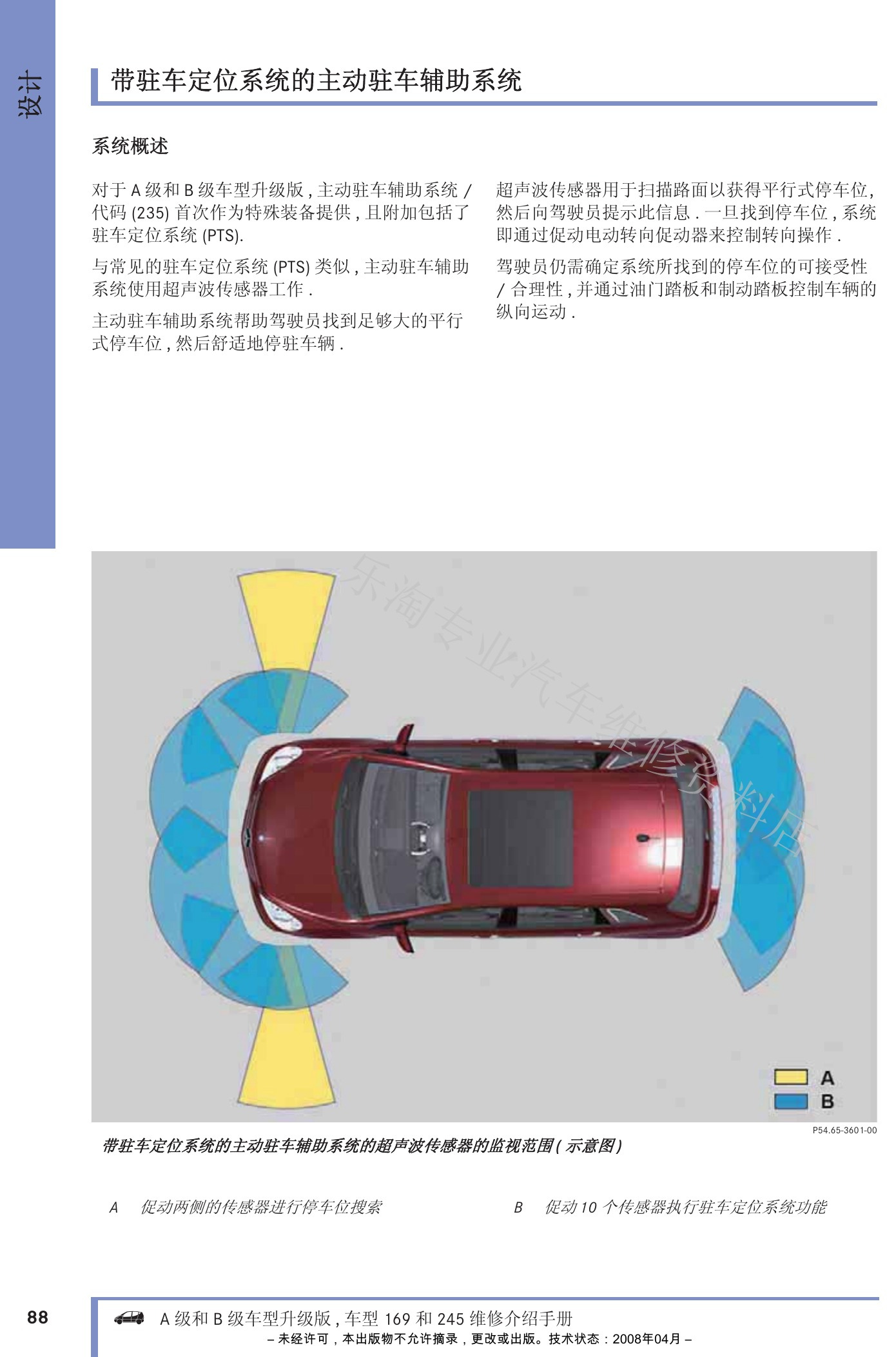

W169 A级与W245 B级改款维修介绍原第89页。

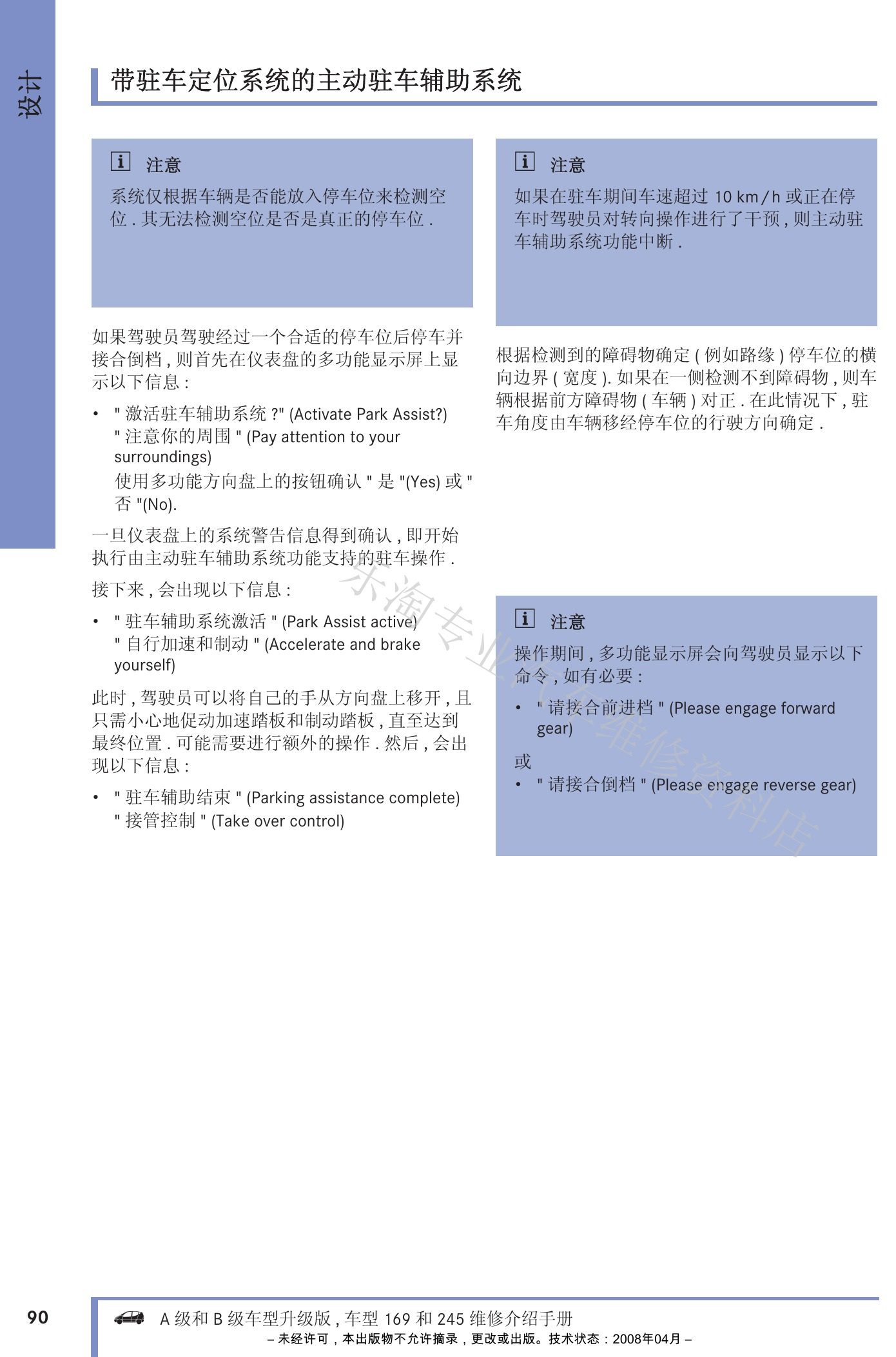

W169 A级与W245 B级改款维修介绍原第90页。
W169 A级与W245 B级改款维修介绍原第91页。
W169 A级与W245 B级改款维修介绍原第92页。
W169 A级与W245 B级改款维修介绍原第93页。
W169 A级与W245 B级改款维修介绍原第94页。

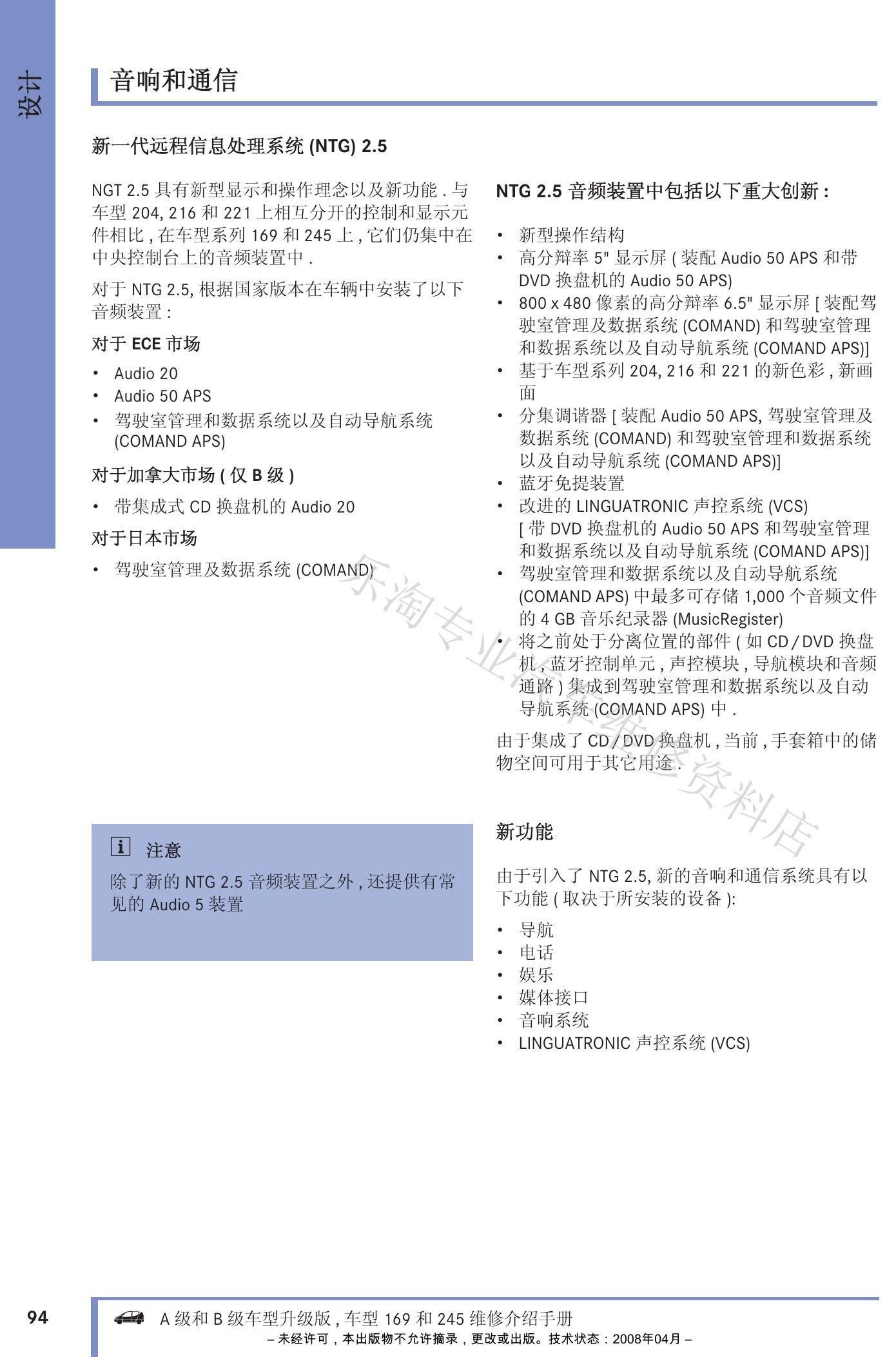

W169 A级与W245 B级改款维修介绍原第95页。
W169 A级与W245 B级改款维修介绍原第96页。

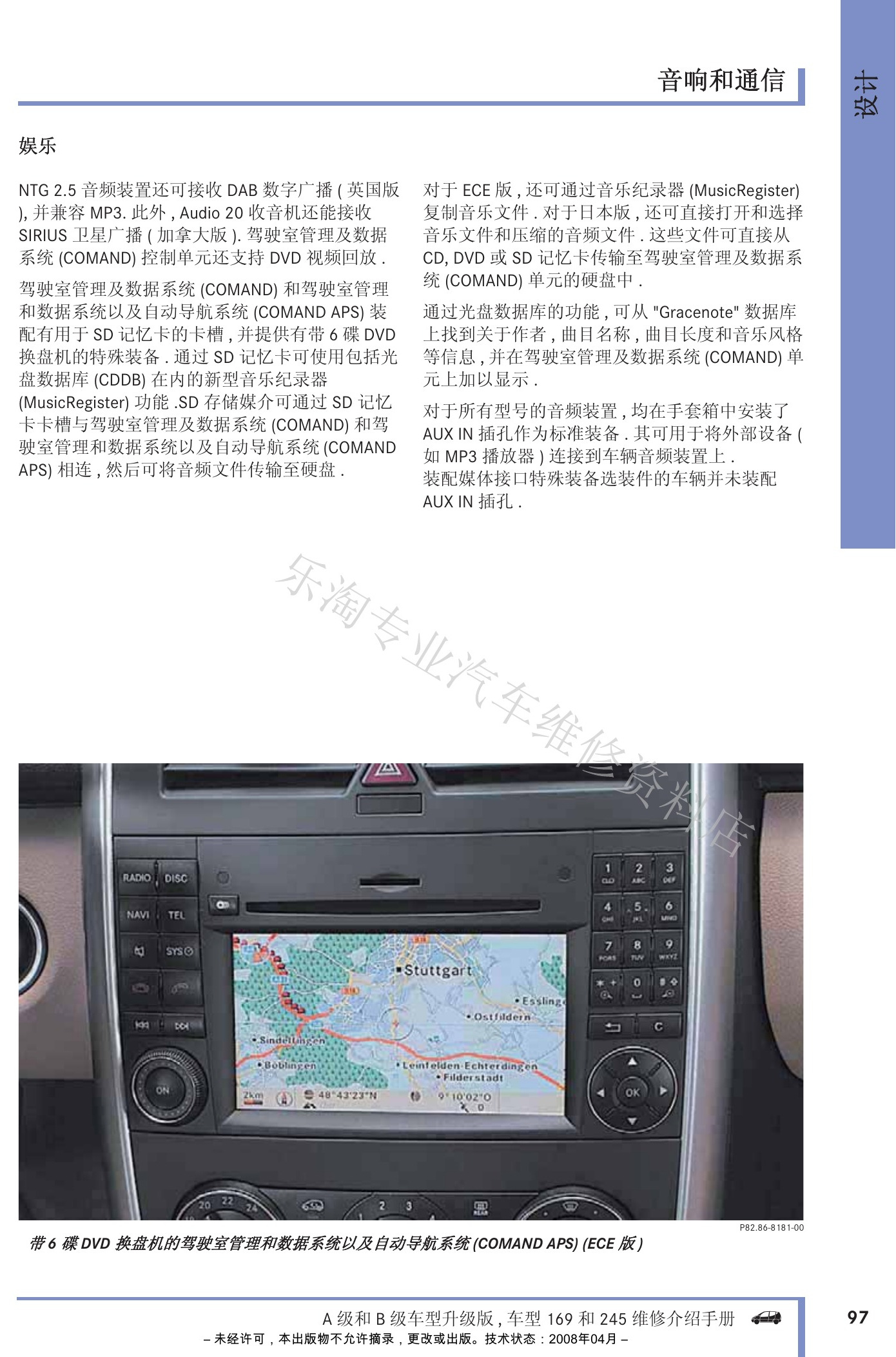

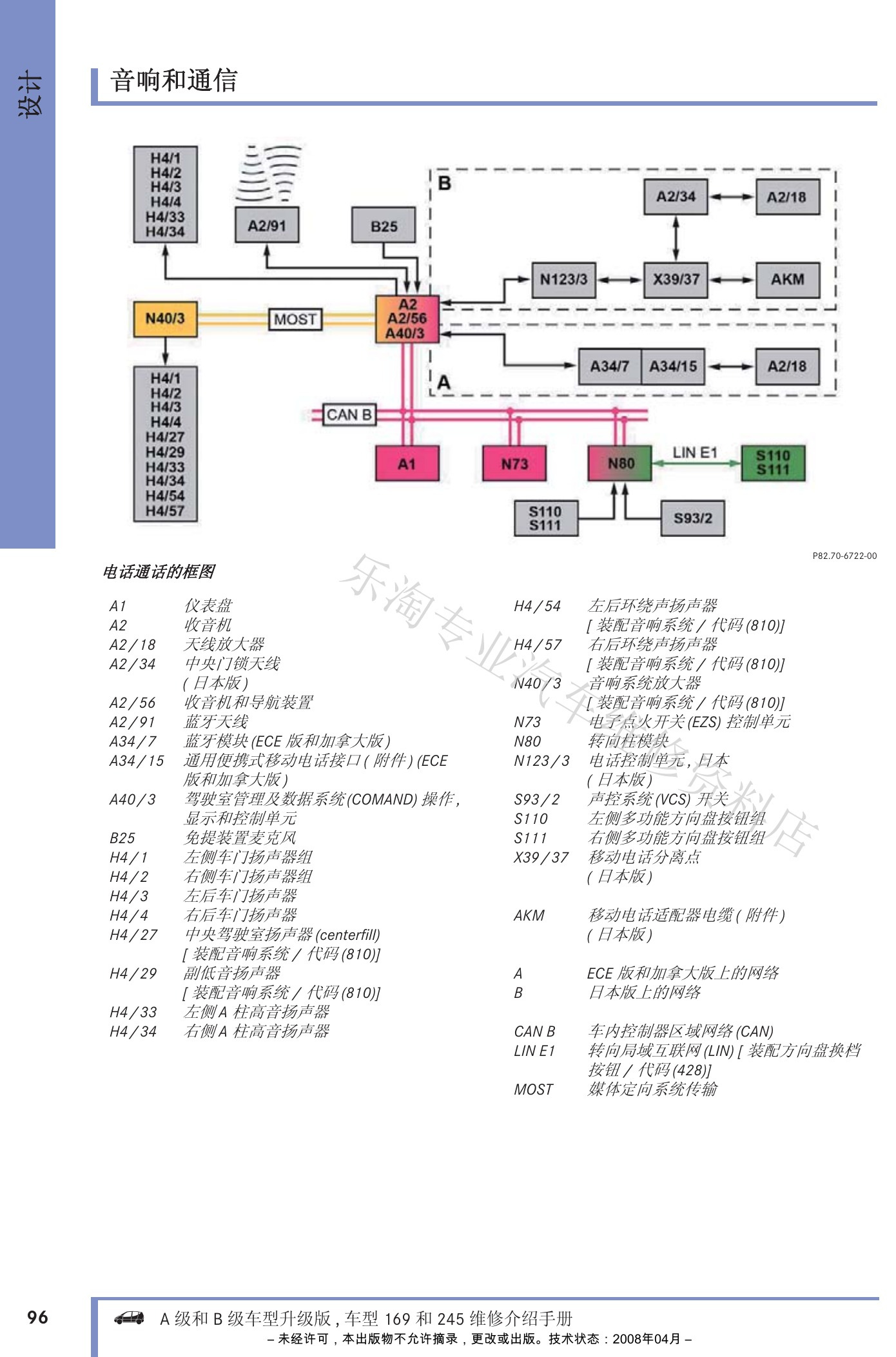

W169 A级与W245 B级改款维修介绍原第97页。
W169 A级与W245 B级改款维修介绍原第98页。

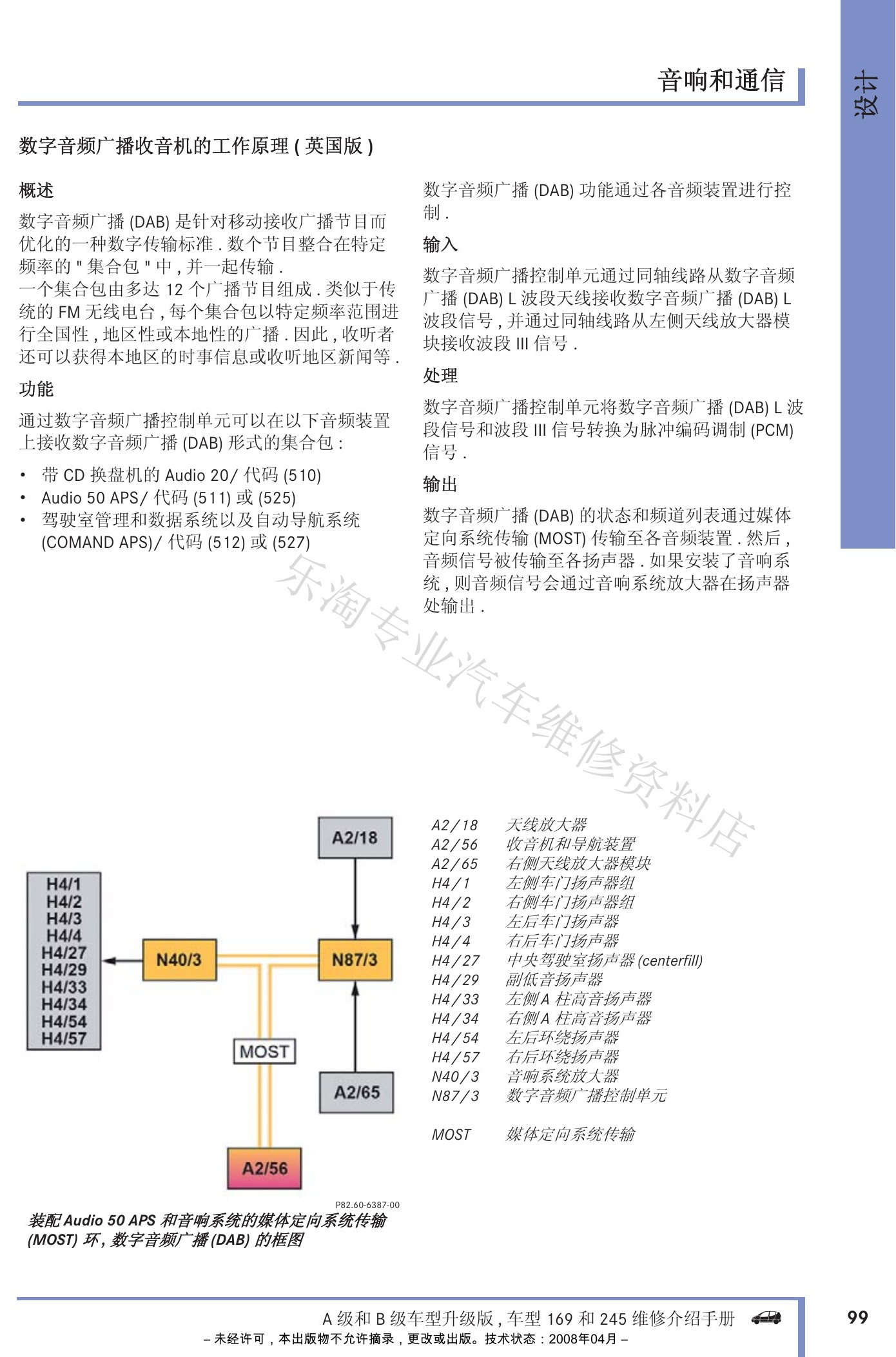

W169 A级与W245 B级改款维修介绍原第99页。
W169 A级与W245 B级改款维修介绍原第100页。

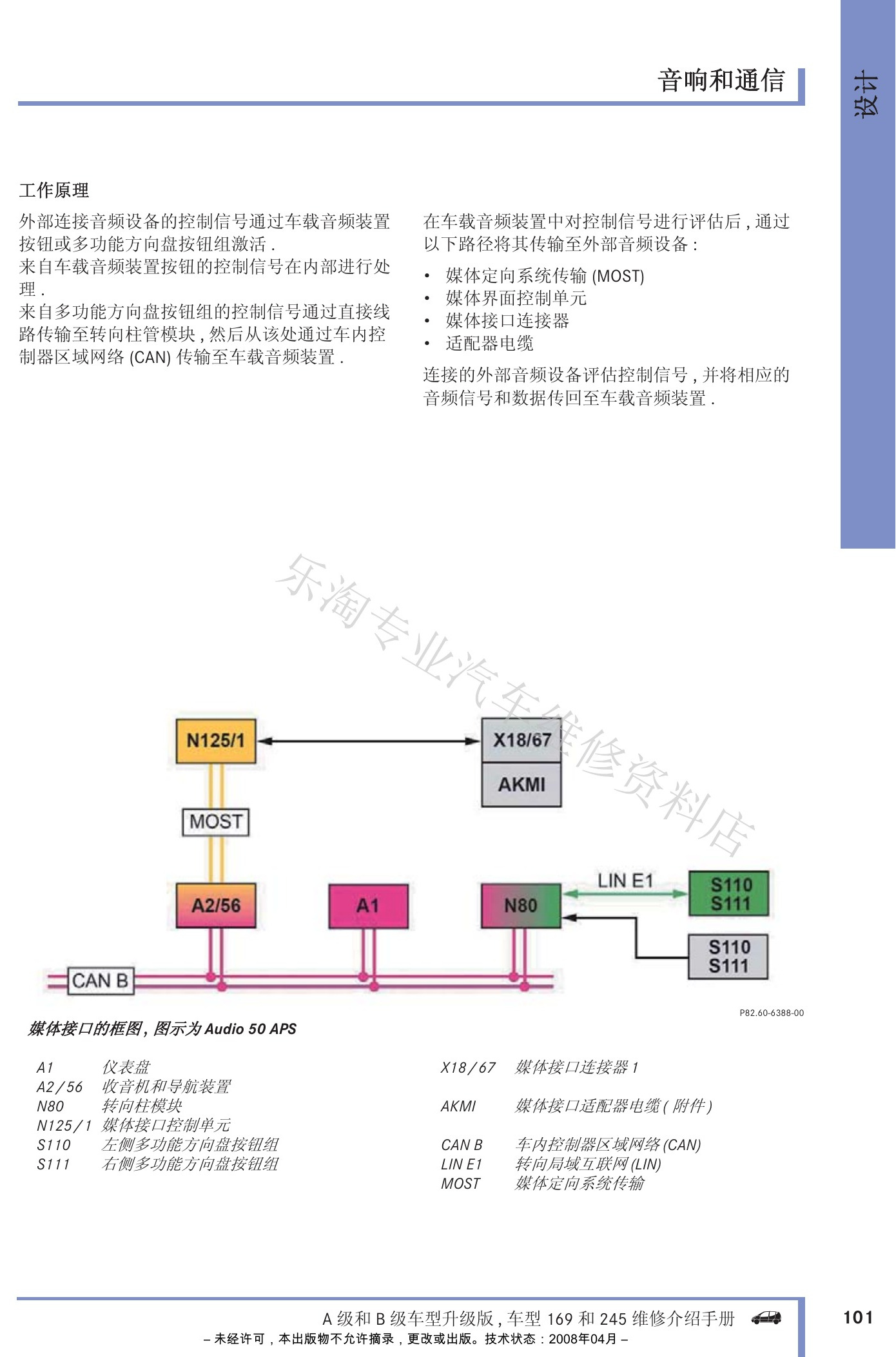

W169 A级与W245 B级改款维修介绍原第101页。

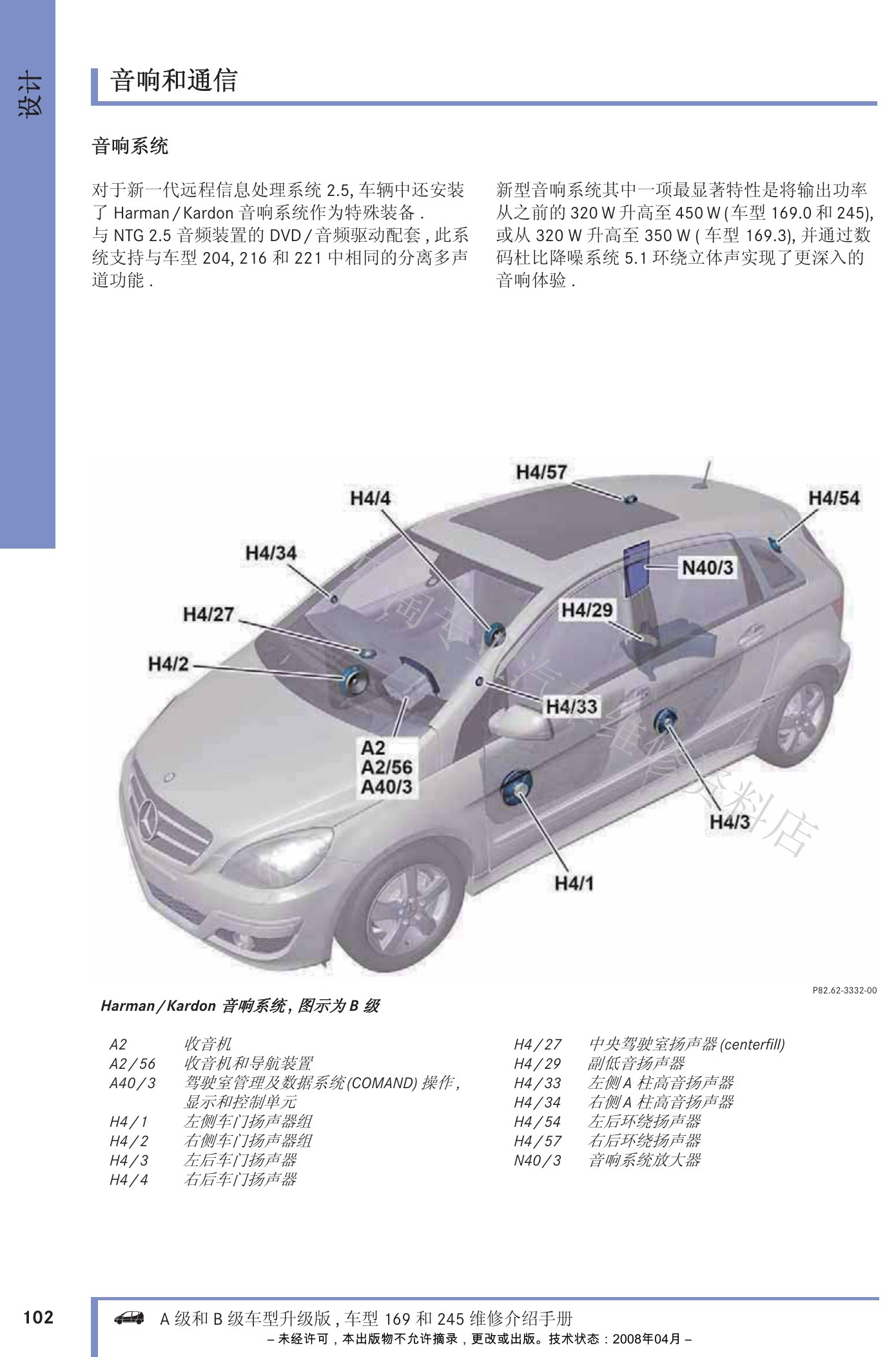

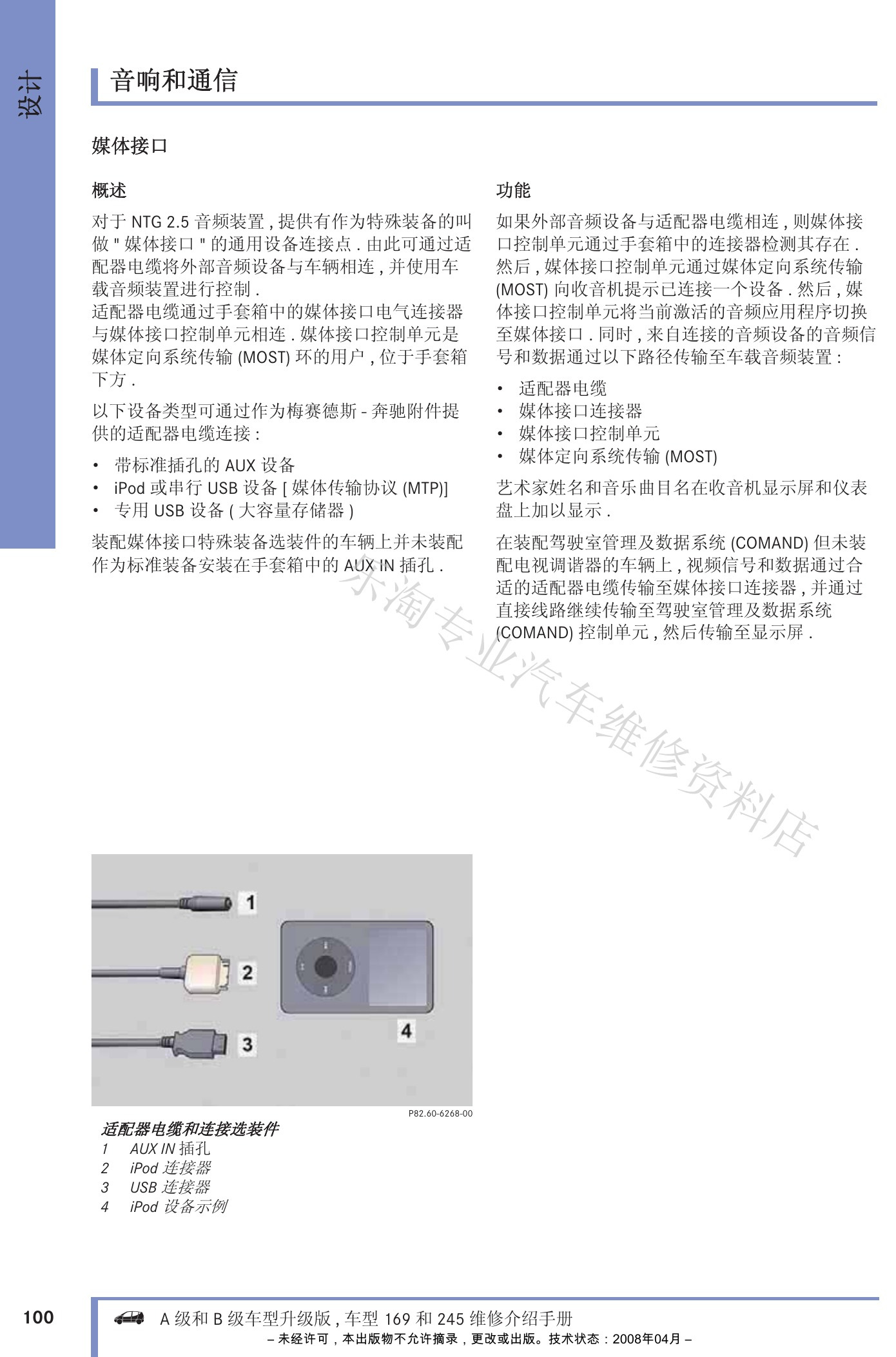

W169 A级与W245 B级改款维修介绍原第102页。

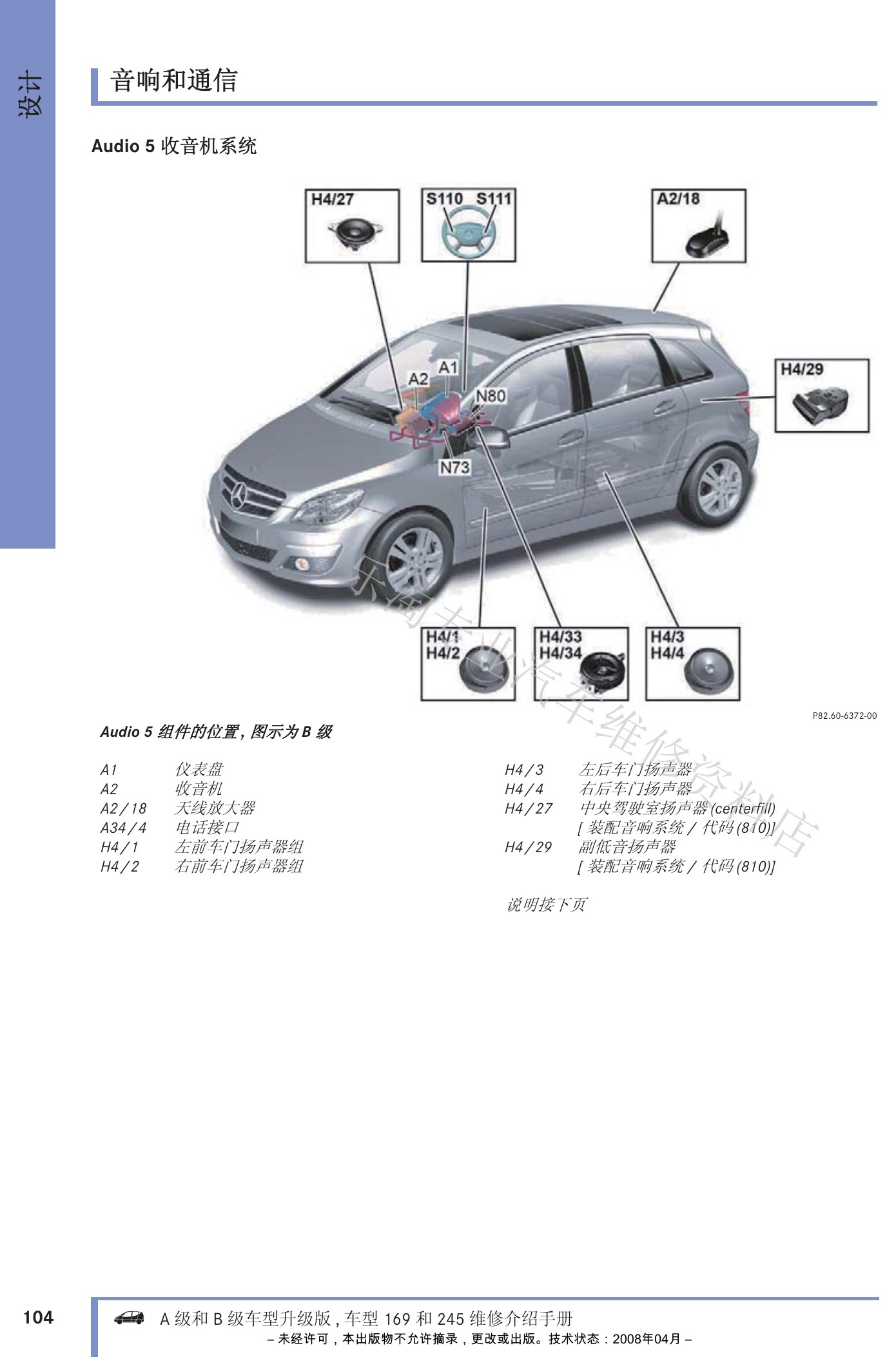

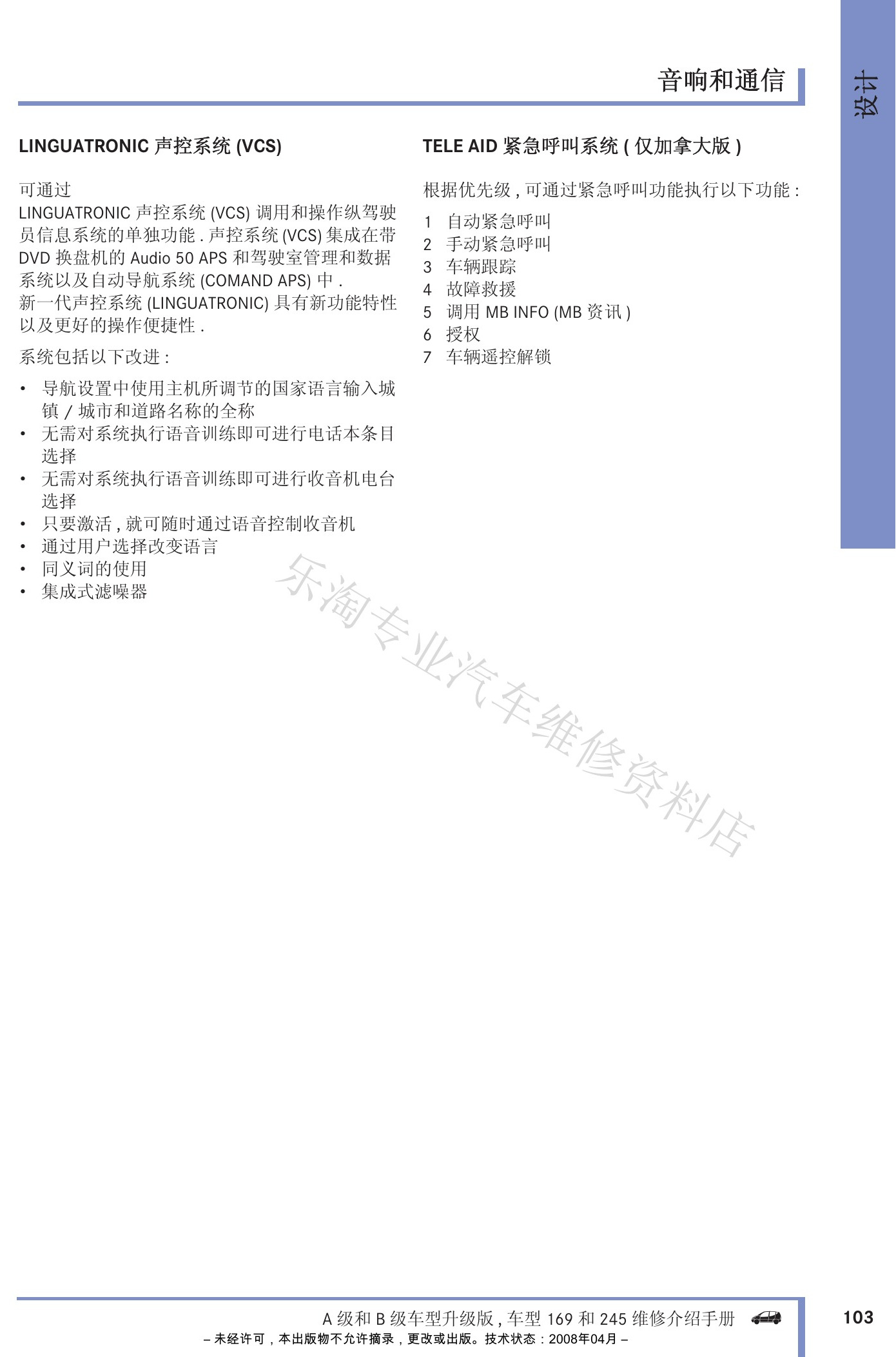

W169 A级与W245 B级改款维修介绍原第103页。
W169 A级与W245 B级改款维修介绍原第104页。

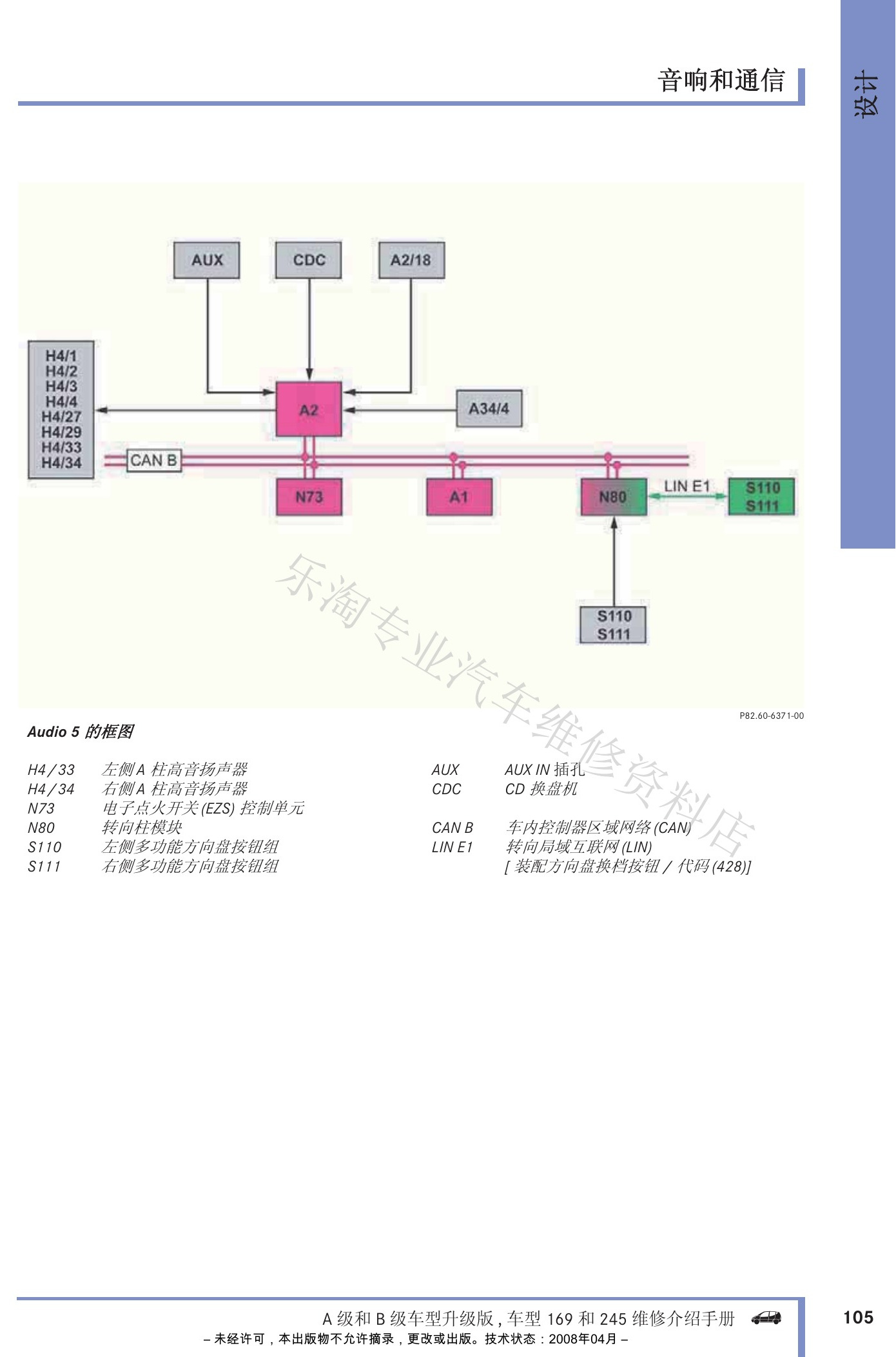

W169 A级与W245 B级改款维修介绍原第105页。
W169 A级与W245 B级改款维修介绍原第106页。

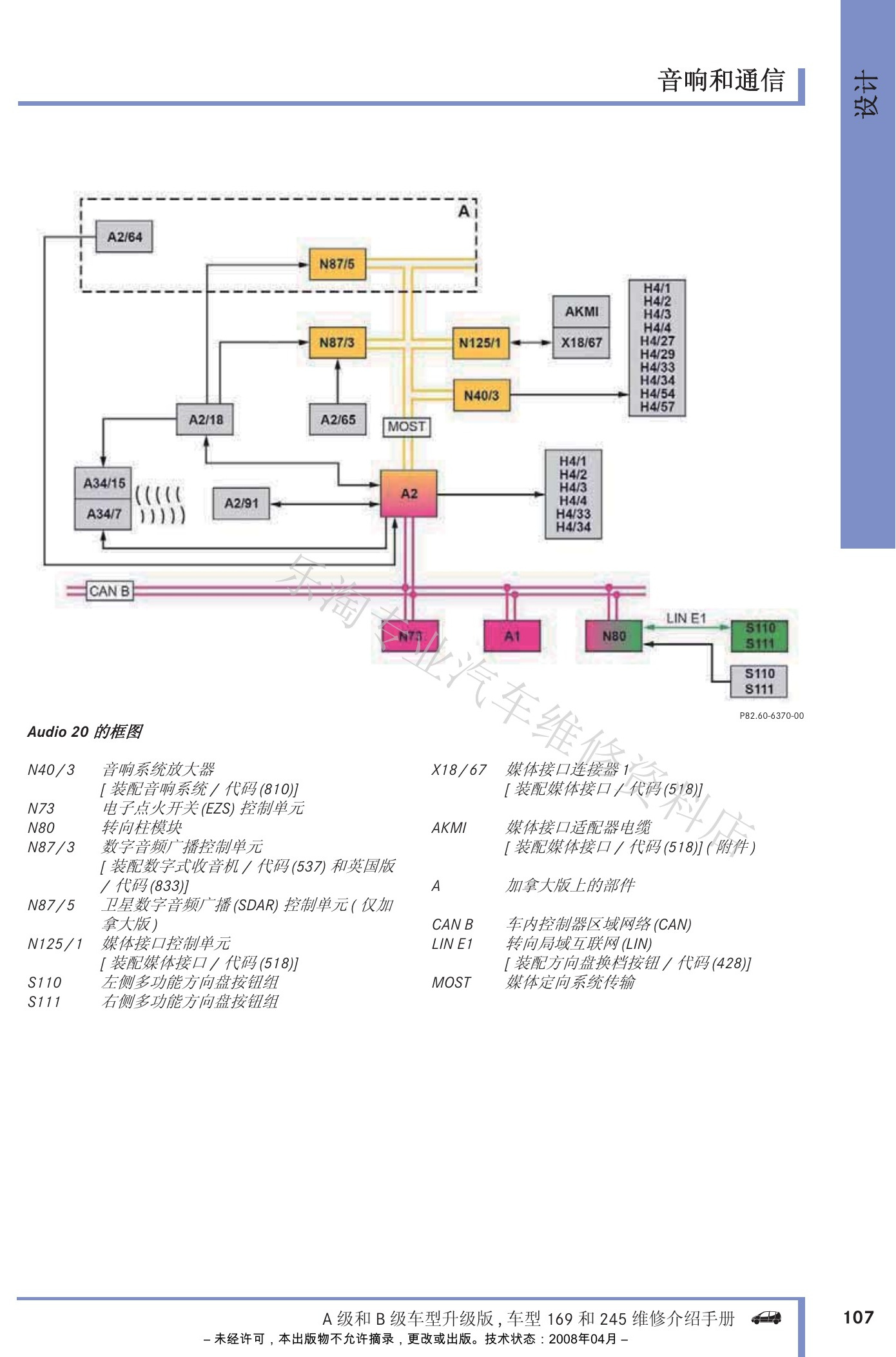

W169 A级与W245 B级改款维修介绍原第107页。
W169 A级与W245 B级改款维修介绍原第108页。

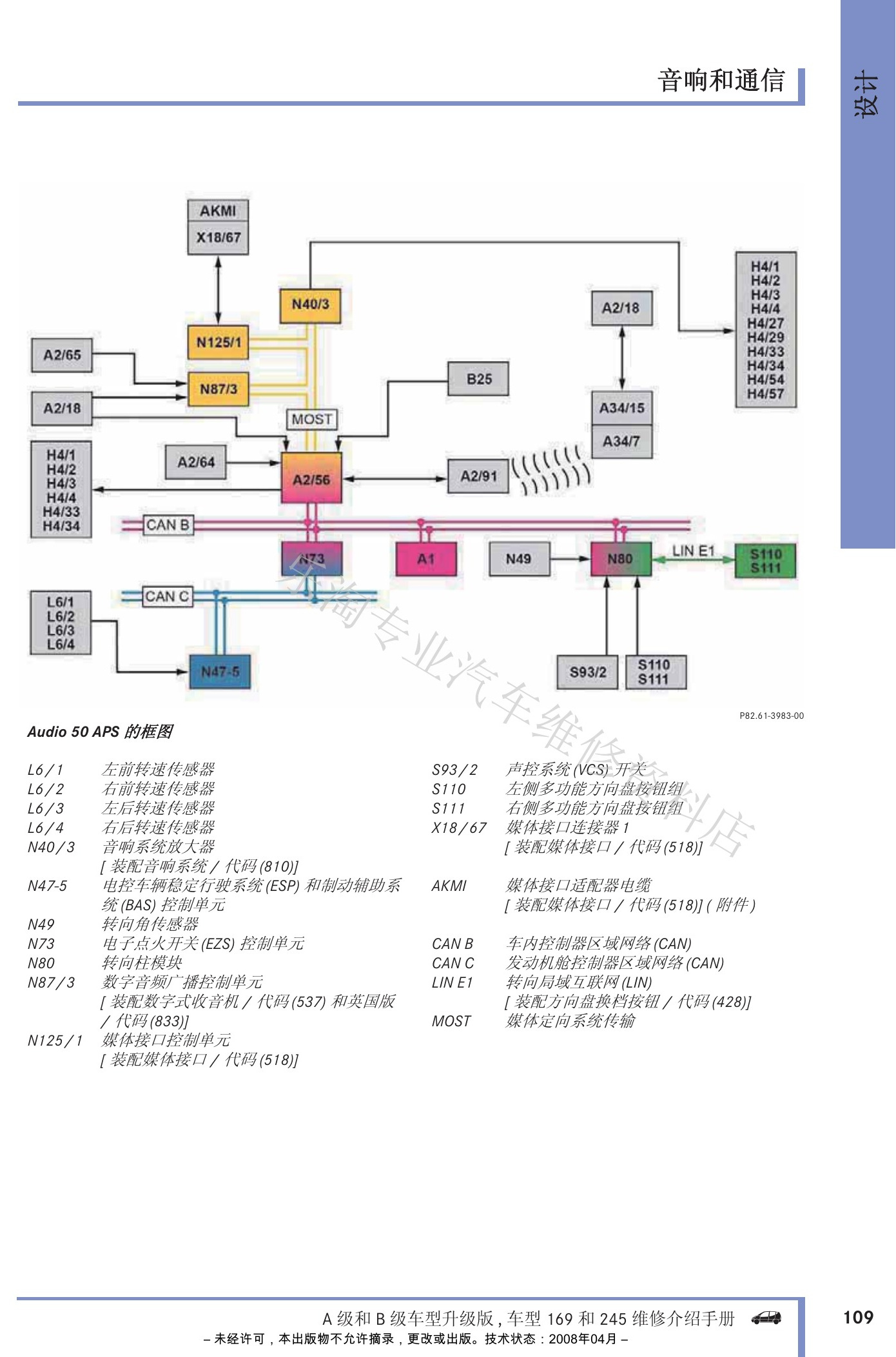

W169 A级与W245 B级改款维修介绍原第109页。
W169 A级与W245 B级改款维修介绍原第110页。

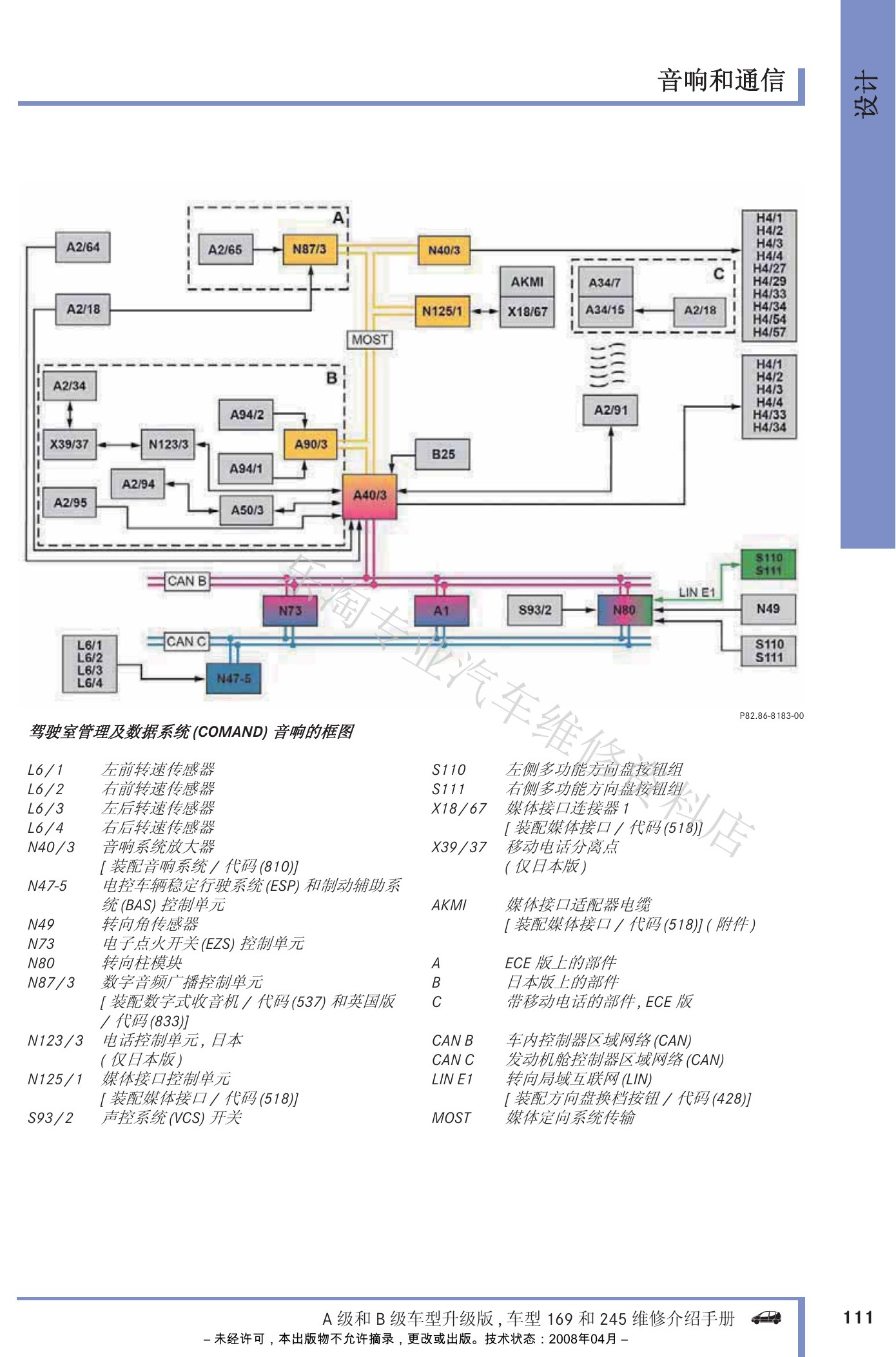

W169 A级与W245 B级改款维修介绍原第111页。
W169 A级与W245 B级改款维修介绍原第112页。

六、恒温控制、车身、工具与附录

末尾保留恒温控制、车身、传动系统专用工具、缩写和索引。

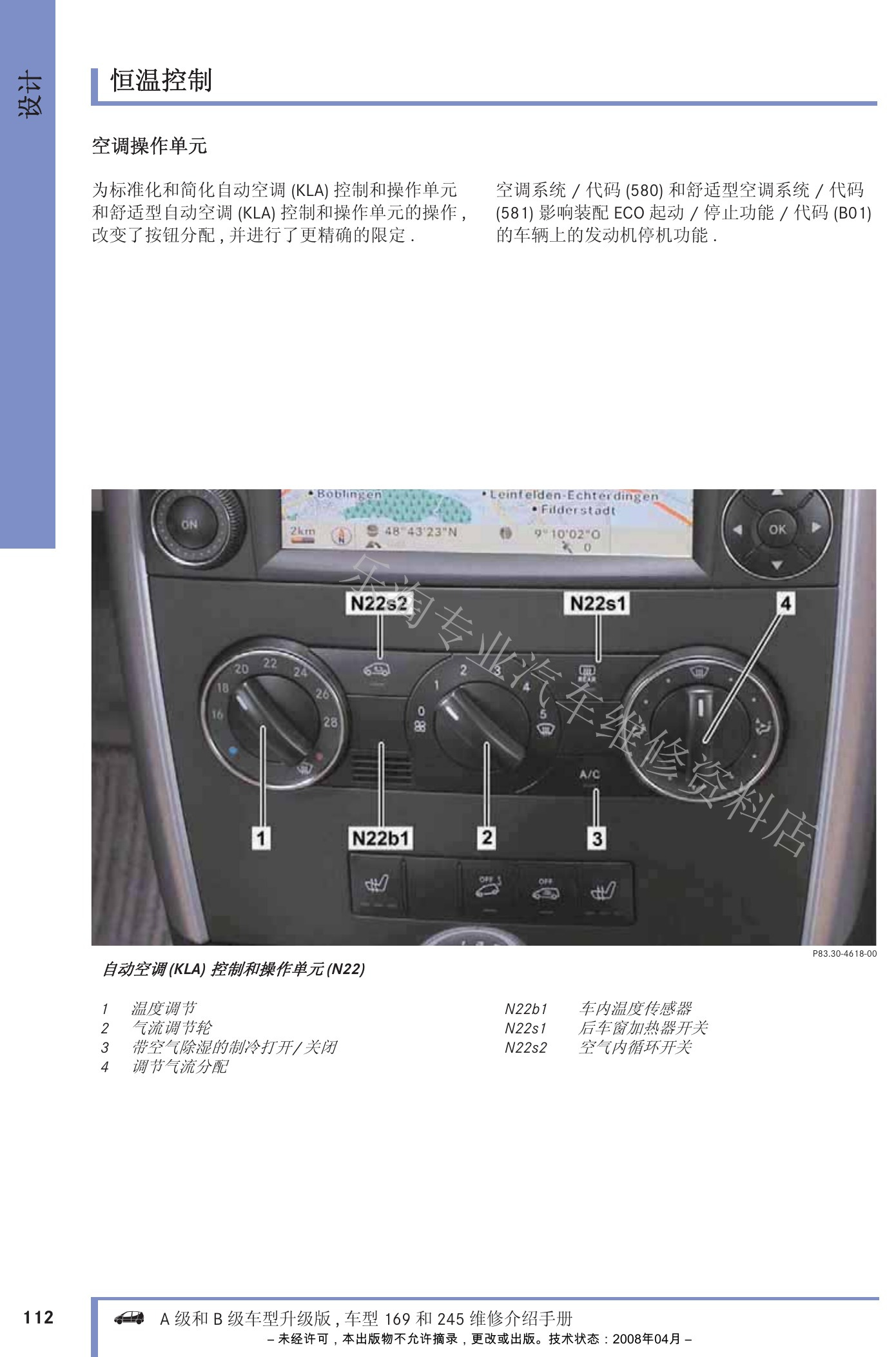

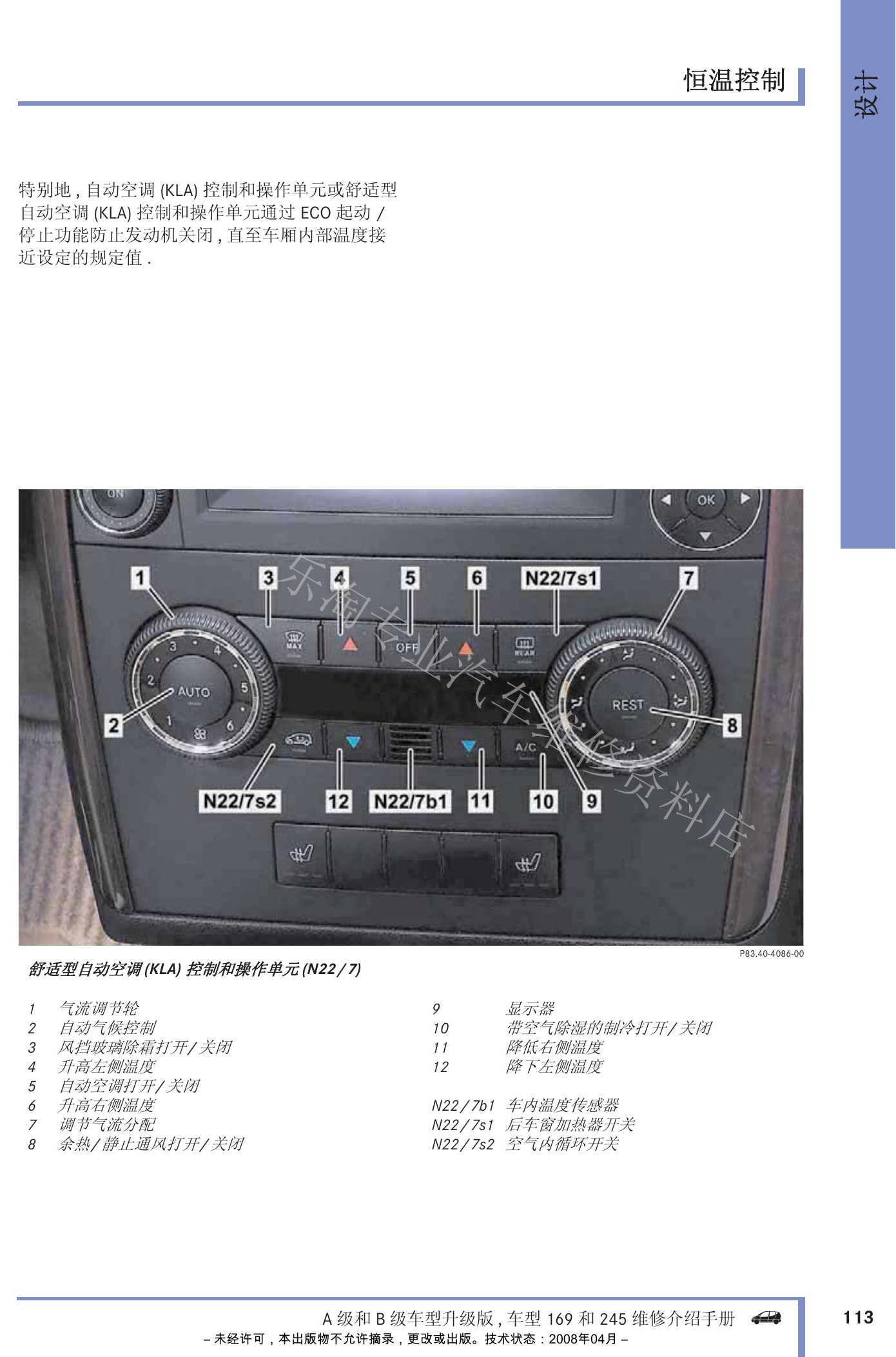

W169 A级与W245 B级改款维修介绍原第113页。
W169 A级与W245 B级改款维修介绍原第114页。

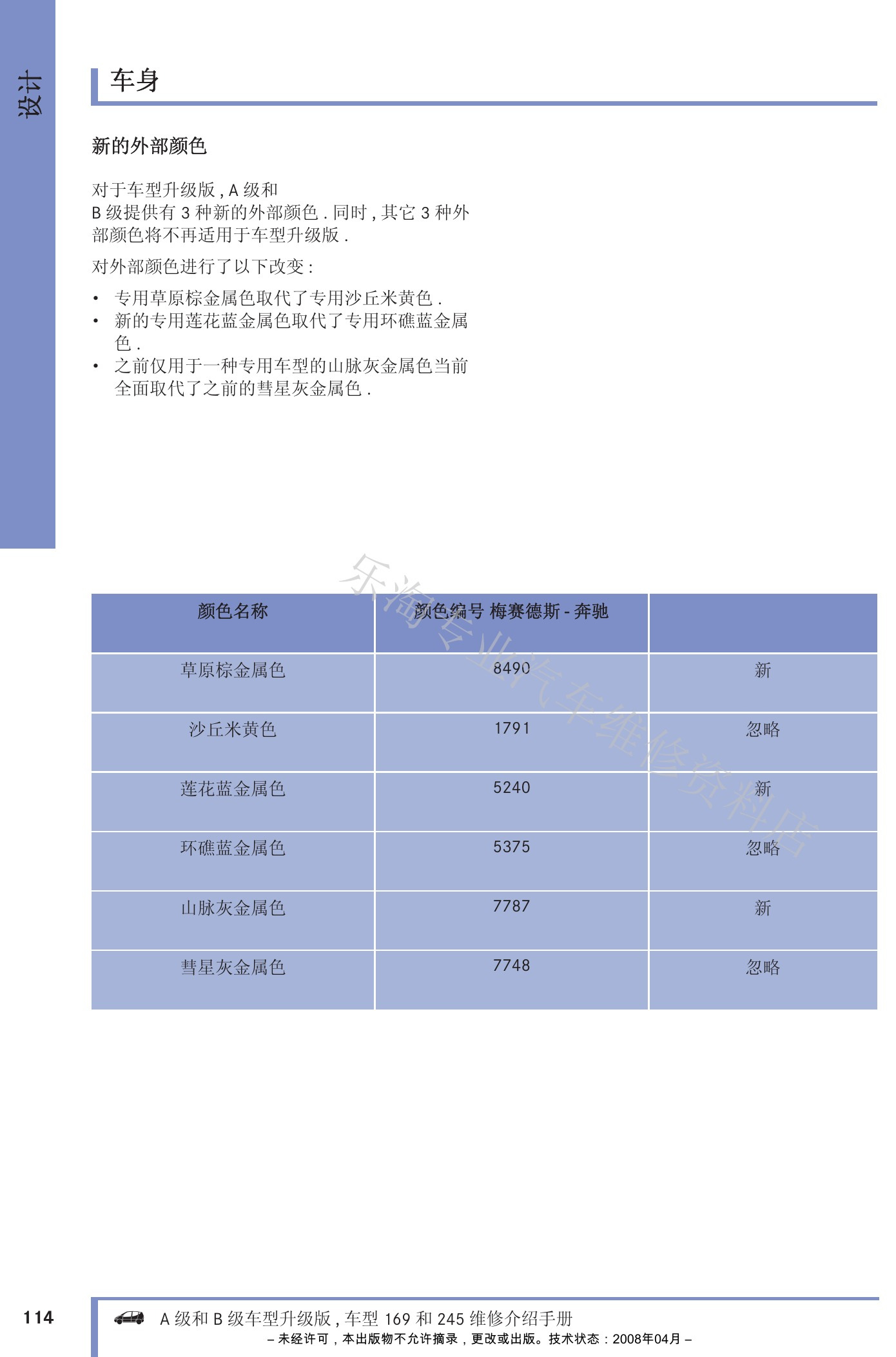

W169 A级与W245 B级改款维修介绍原第115页。

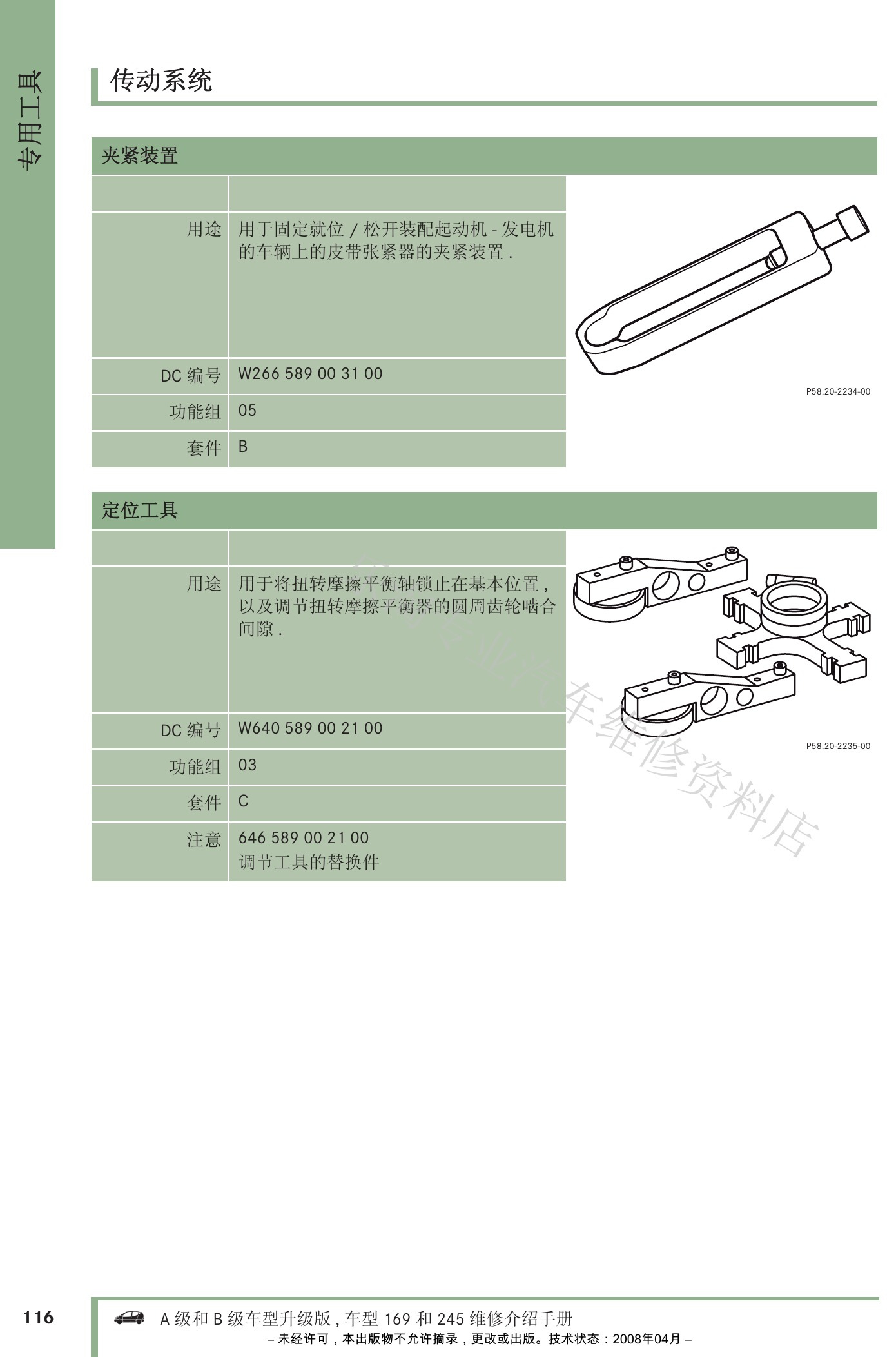

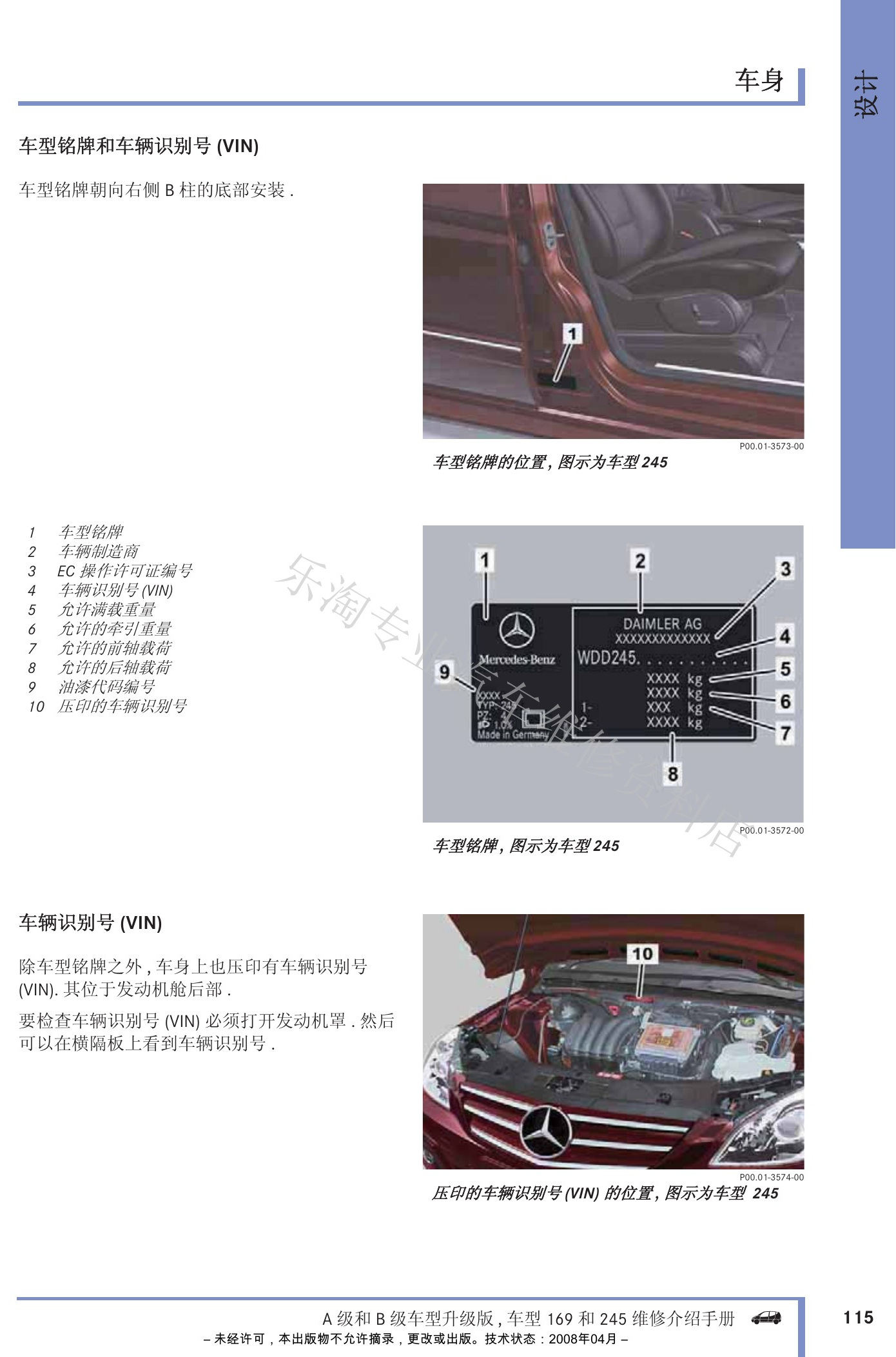

W169 A级与W245 B级改款维修介绍原第116页。
W169 A级与W245 B级改款维修介绍原第117页。

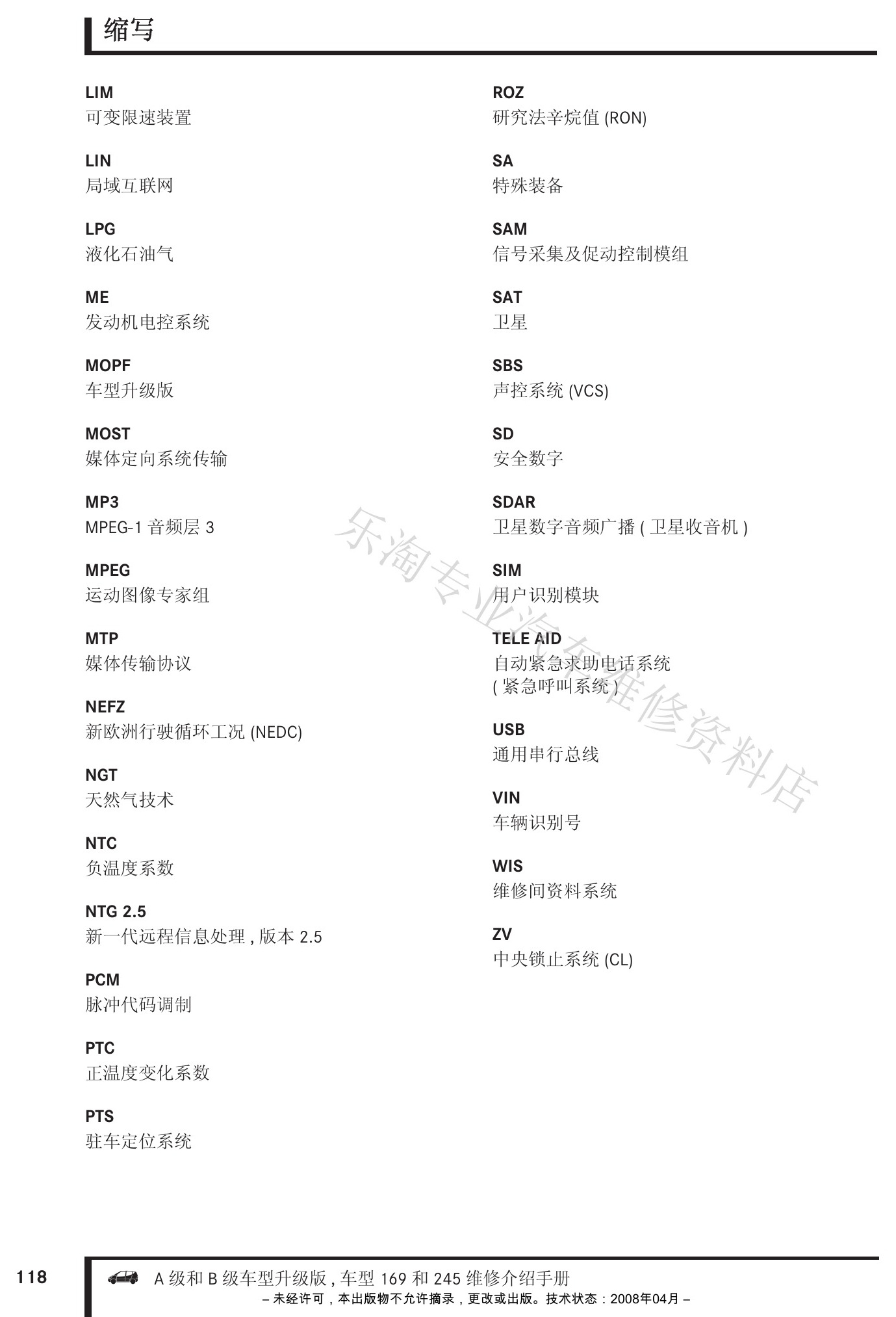

W169 A级与W245 B级改款维修介绍原第118页。

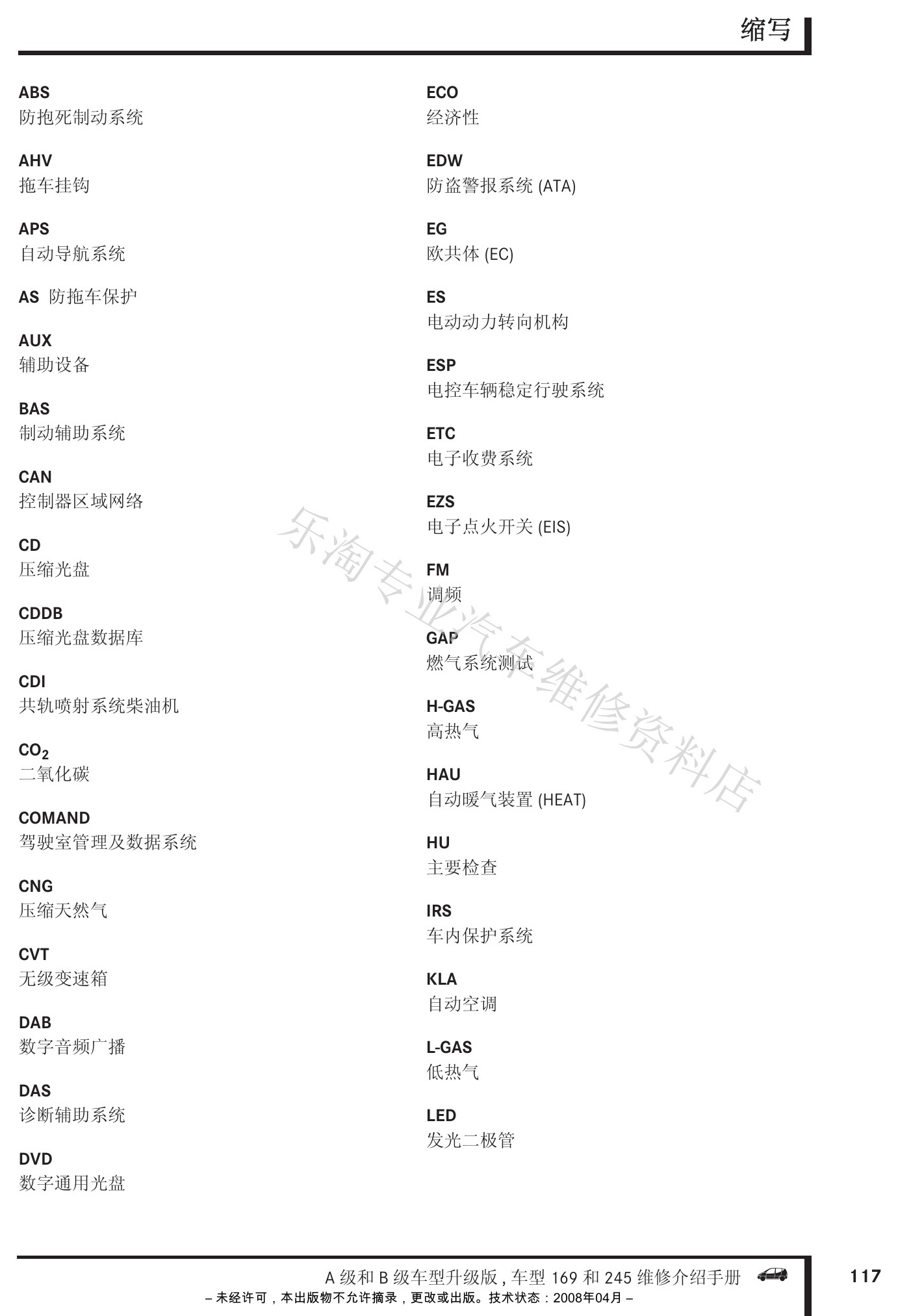

W169 A级与W245 B级改款维修介绍原第119页。
W169 A级与W245 B级改款维修介绍原第120页。

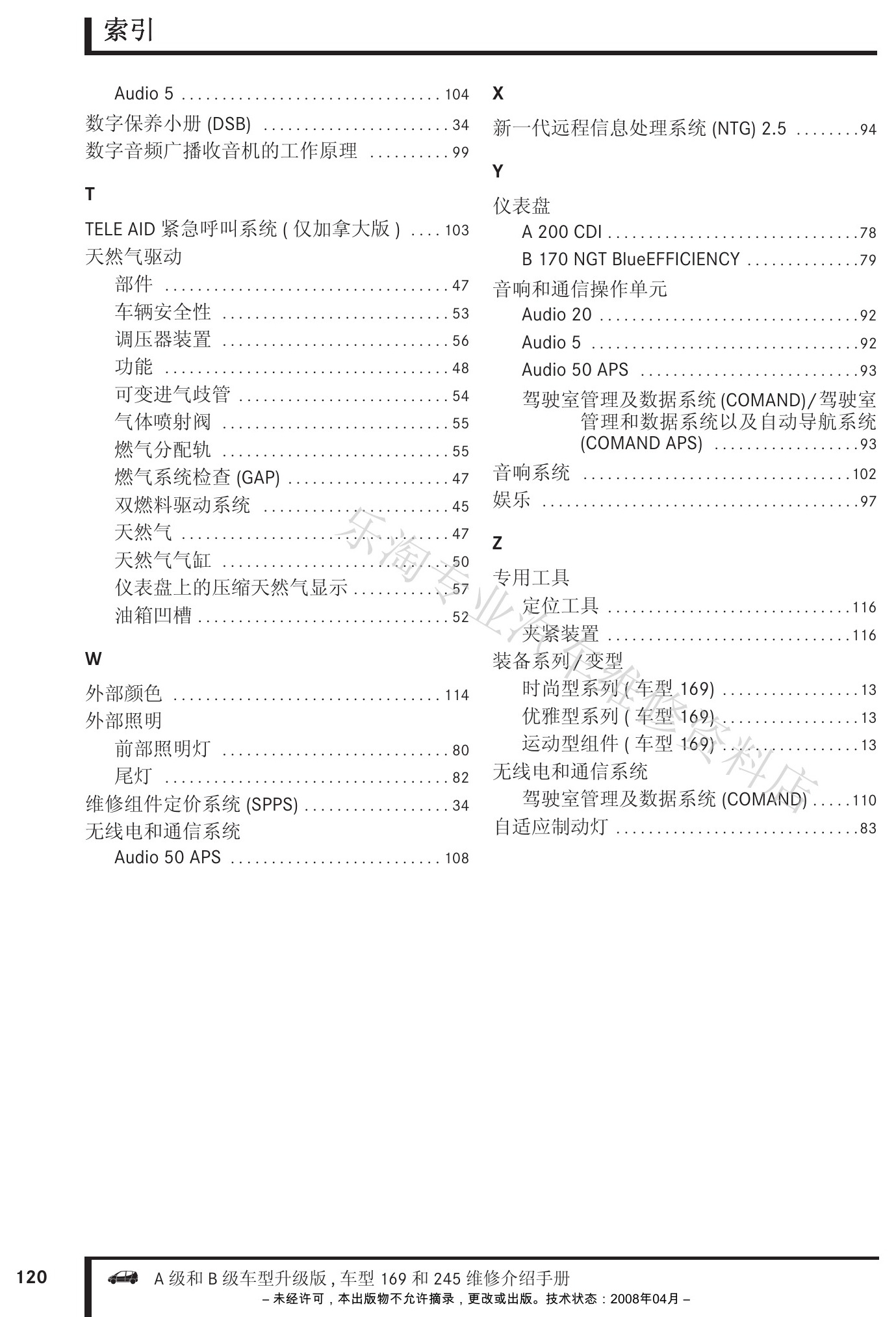

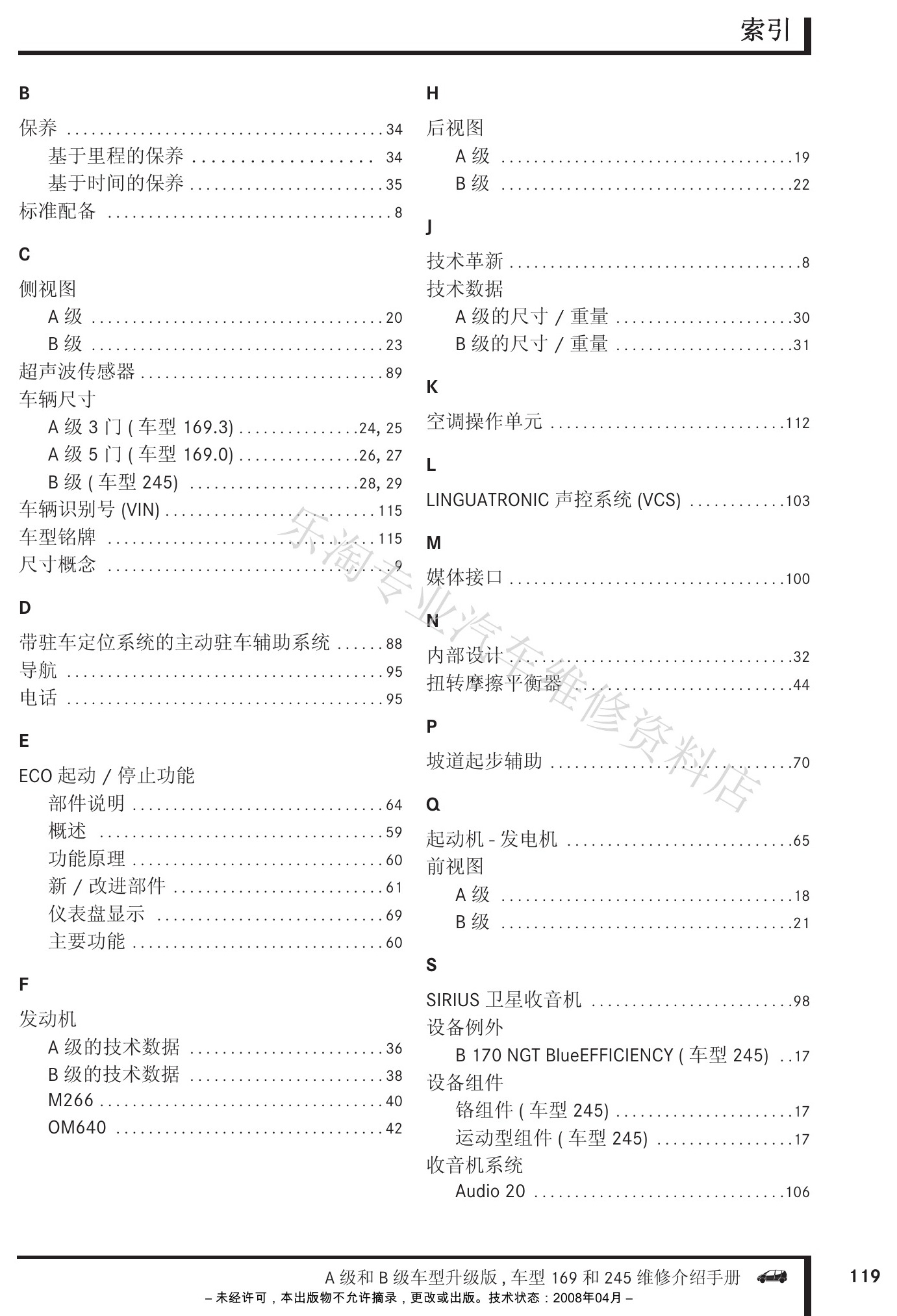

W169 A级与W245 B级改款维修介绍原第121页。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原资料高清导出并作裁边整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
