一汽大众2020 迈腾B8 电路图 2.0 升汽油发动机 , DPLA 2020 迈腾 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。
原始电路图

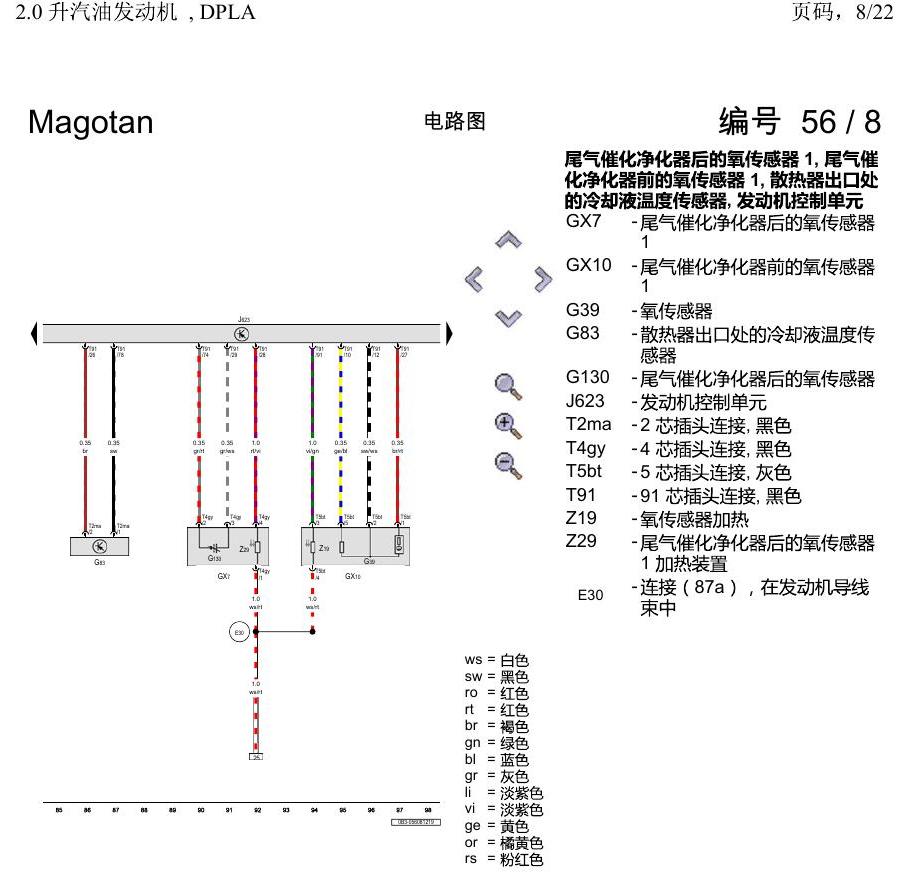

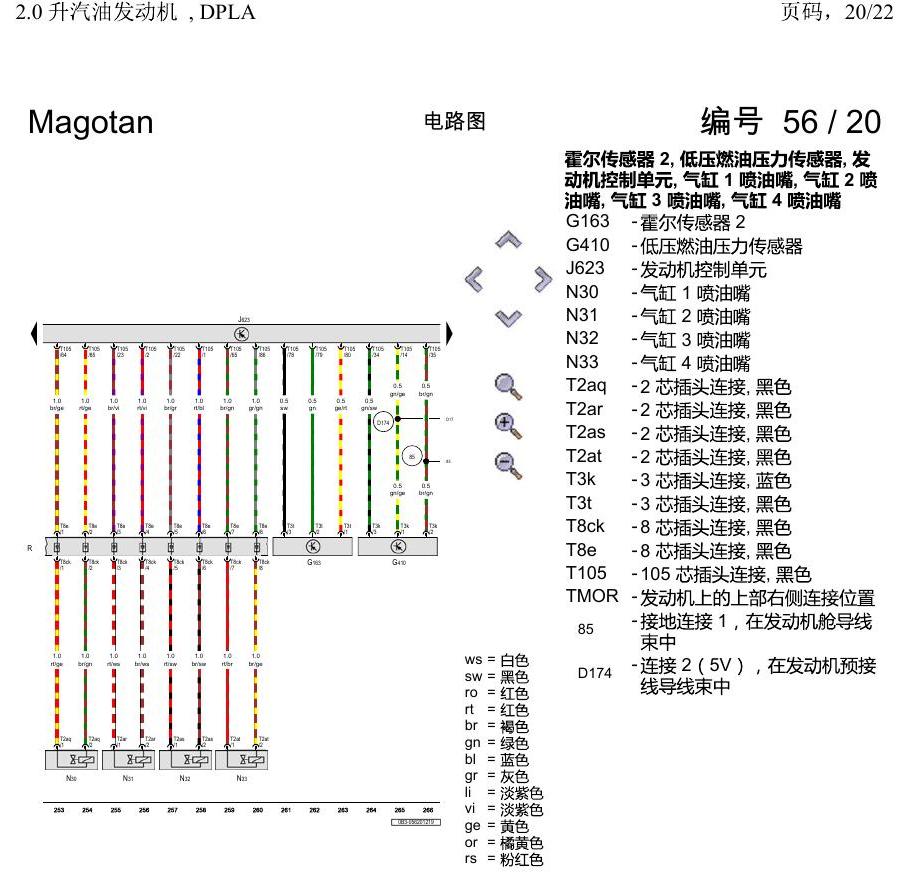

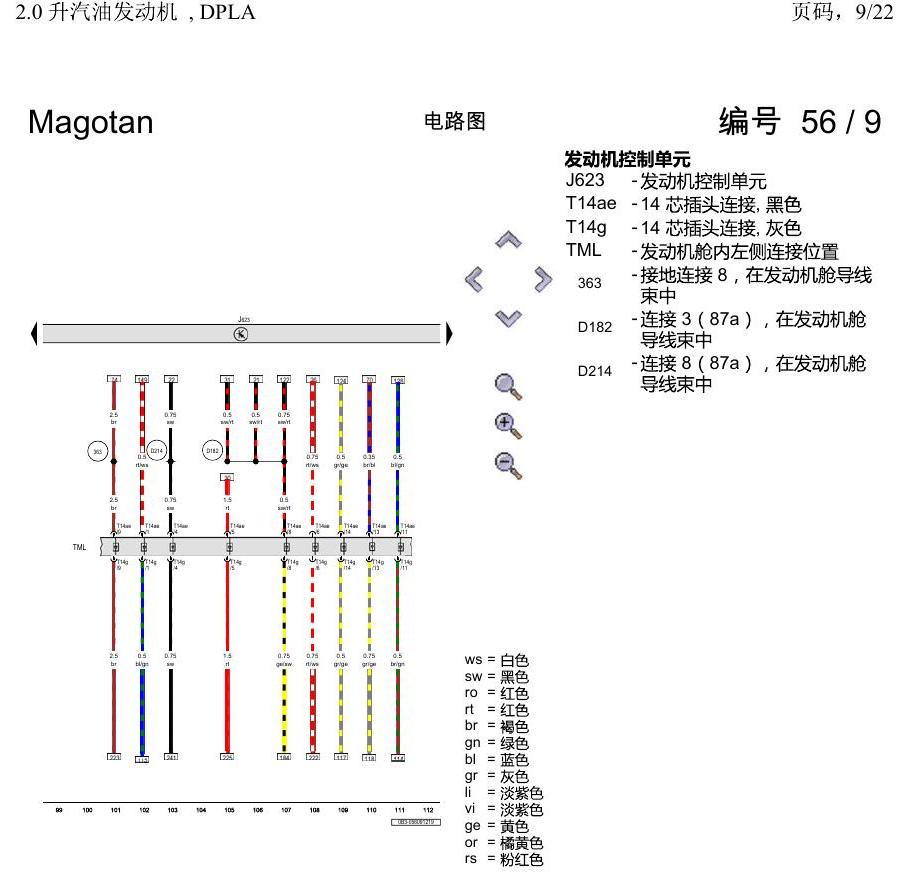

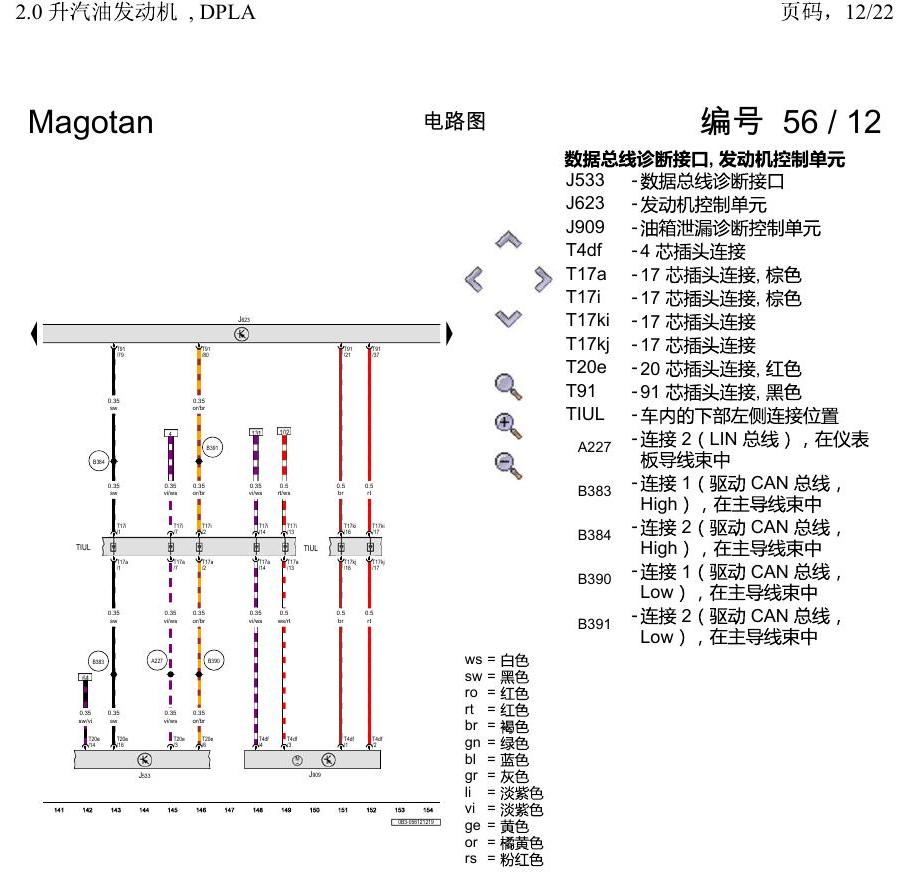

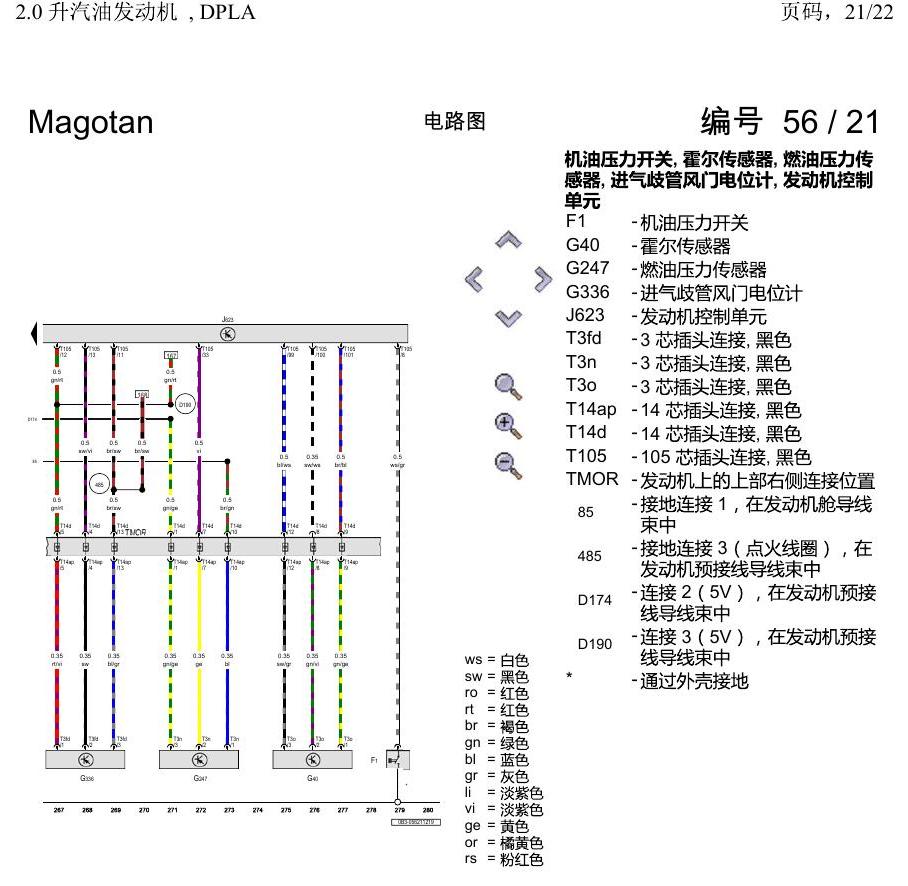

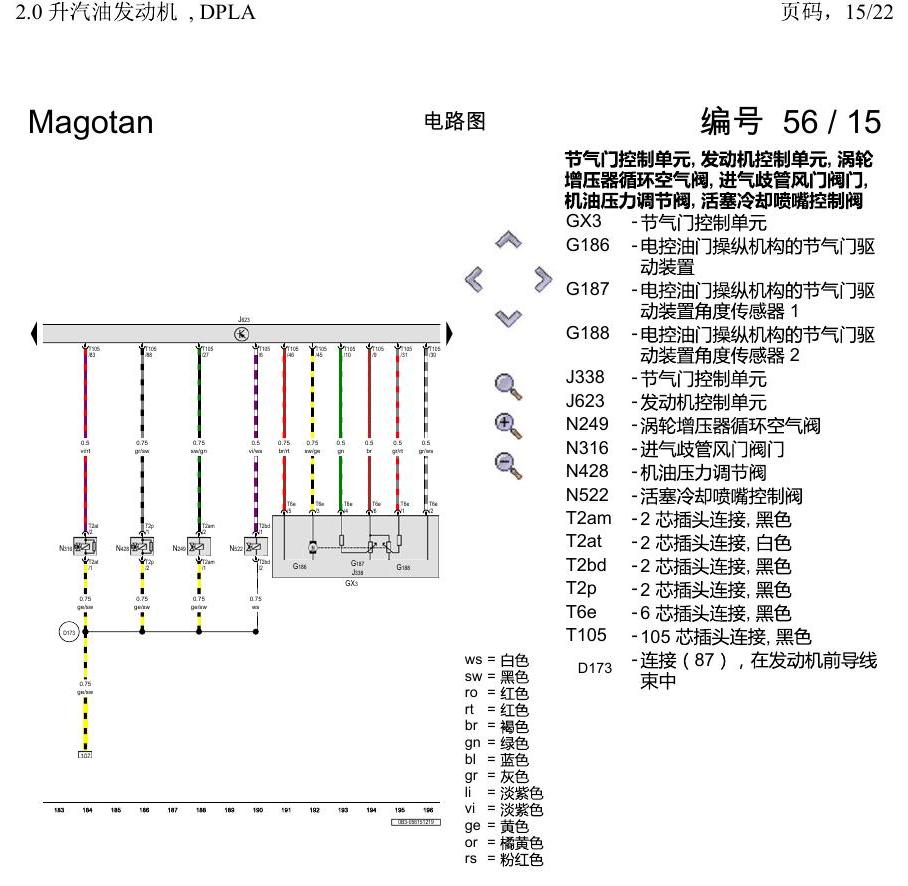

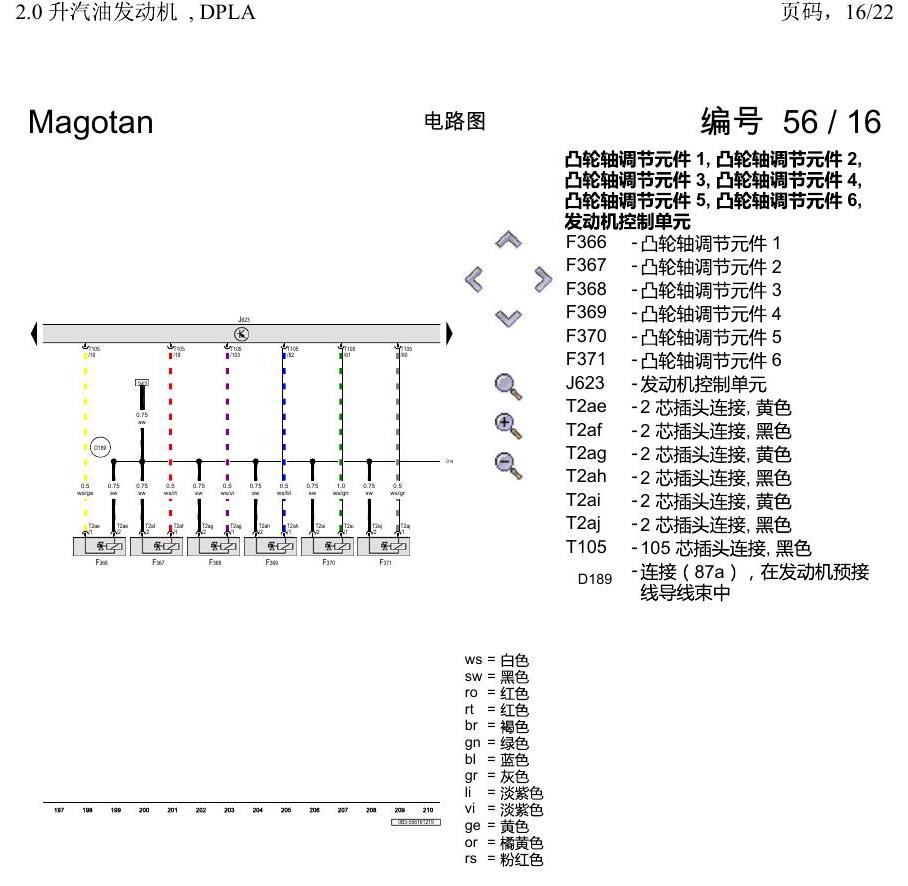

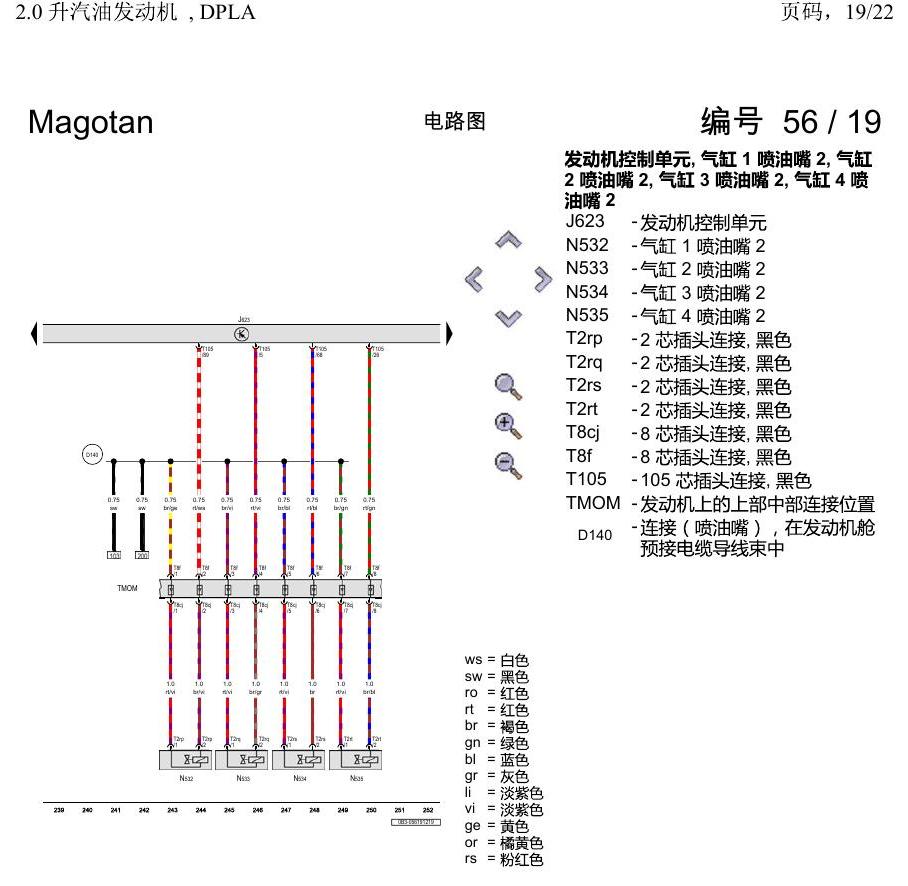

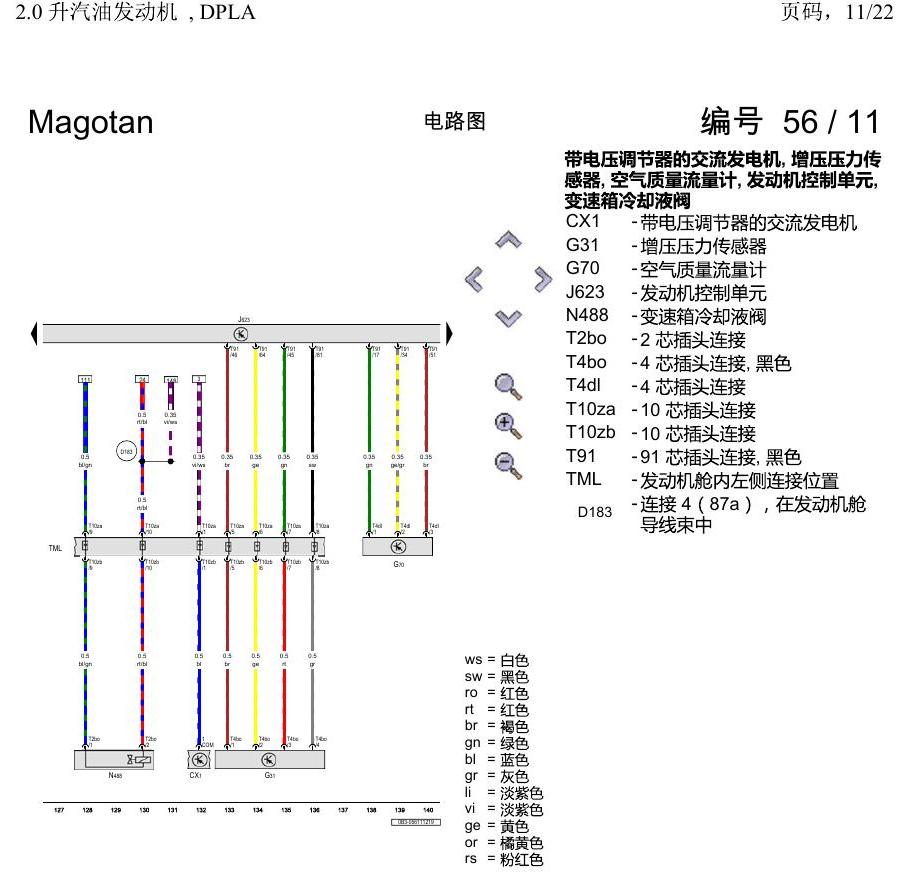

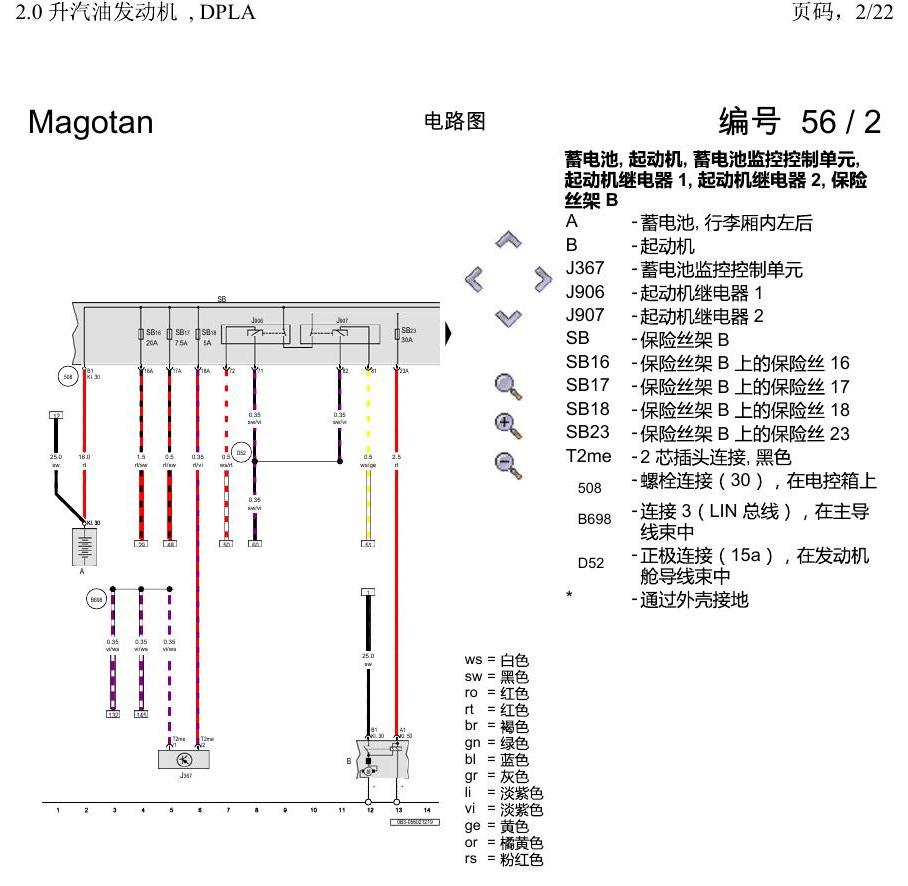

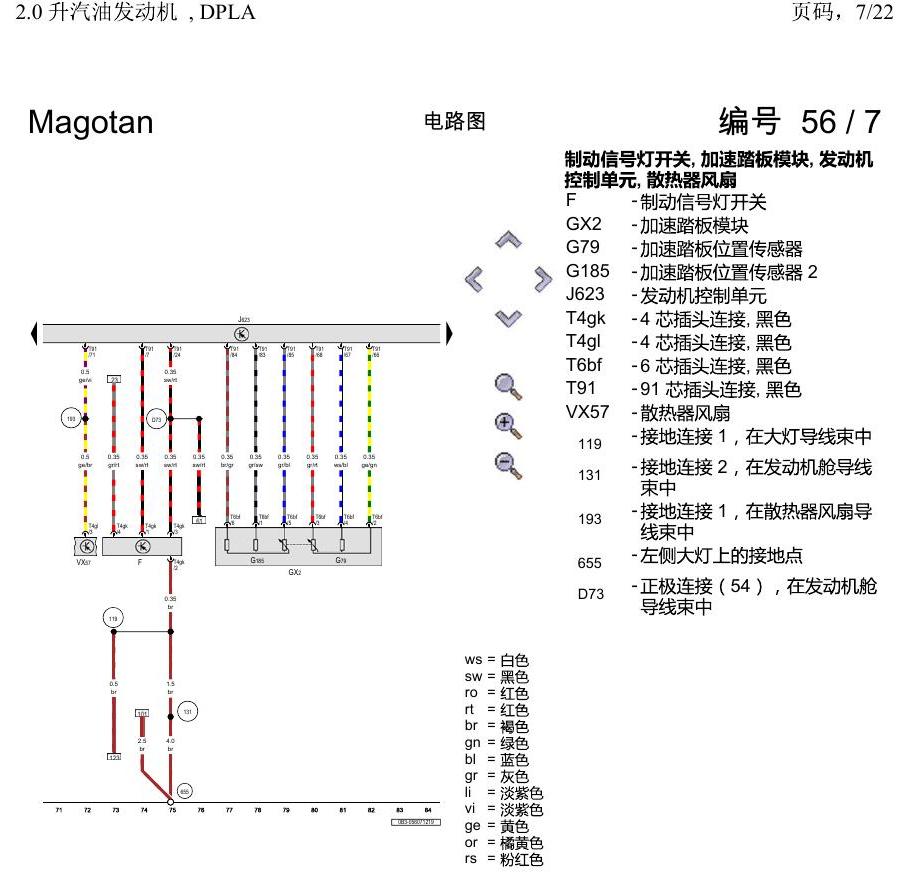

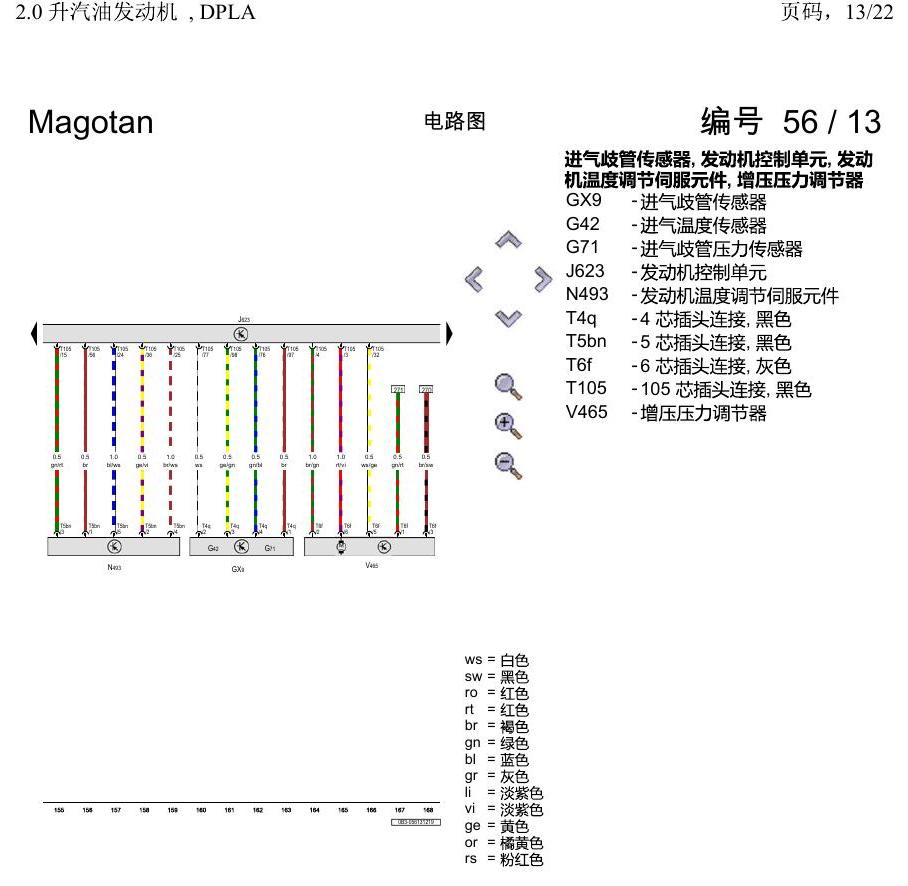

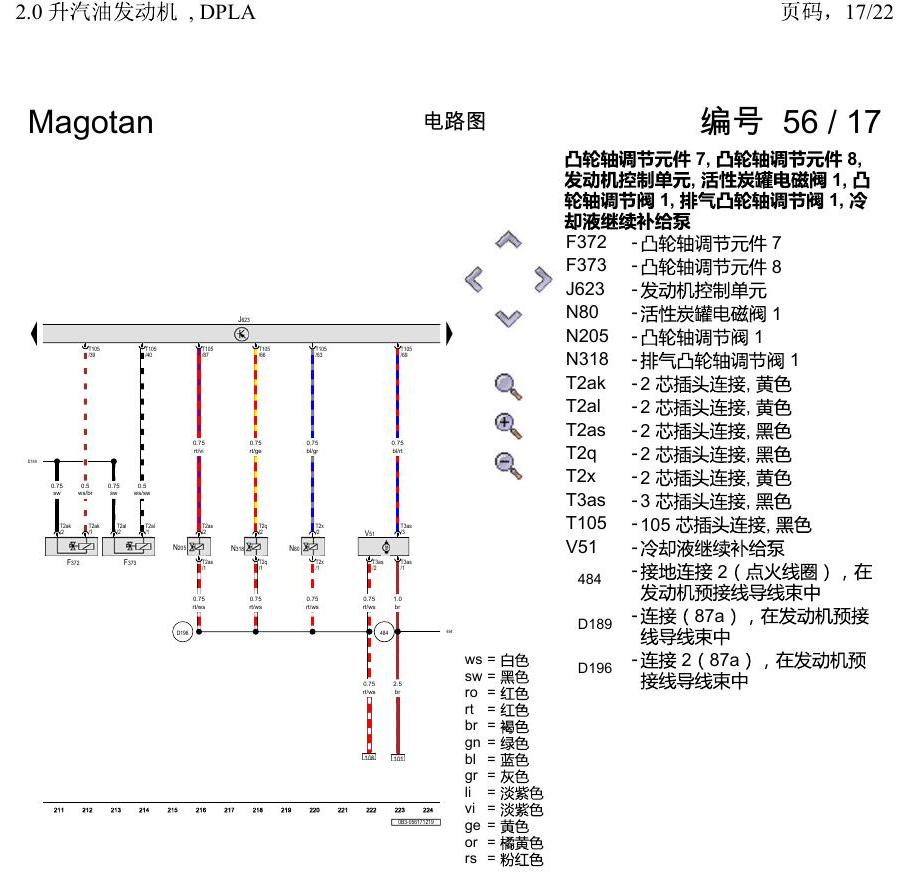

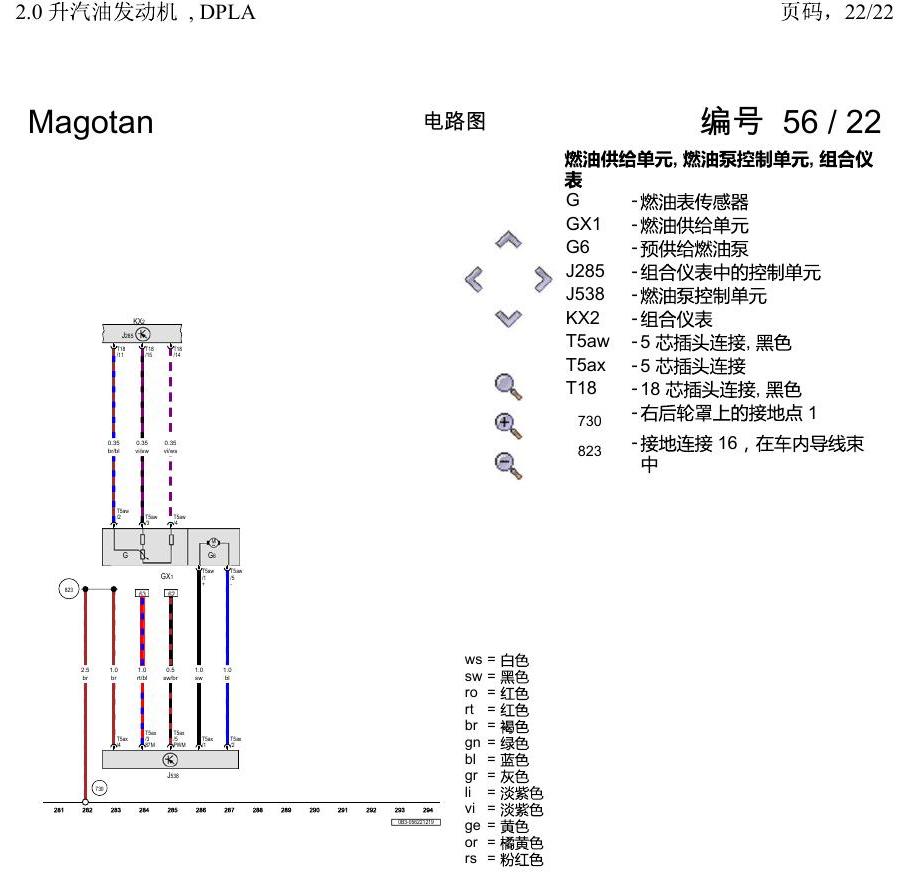

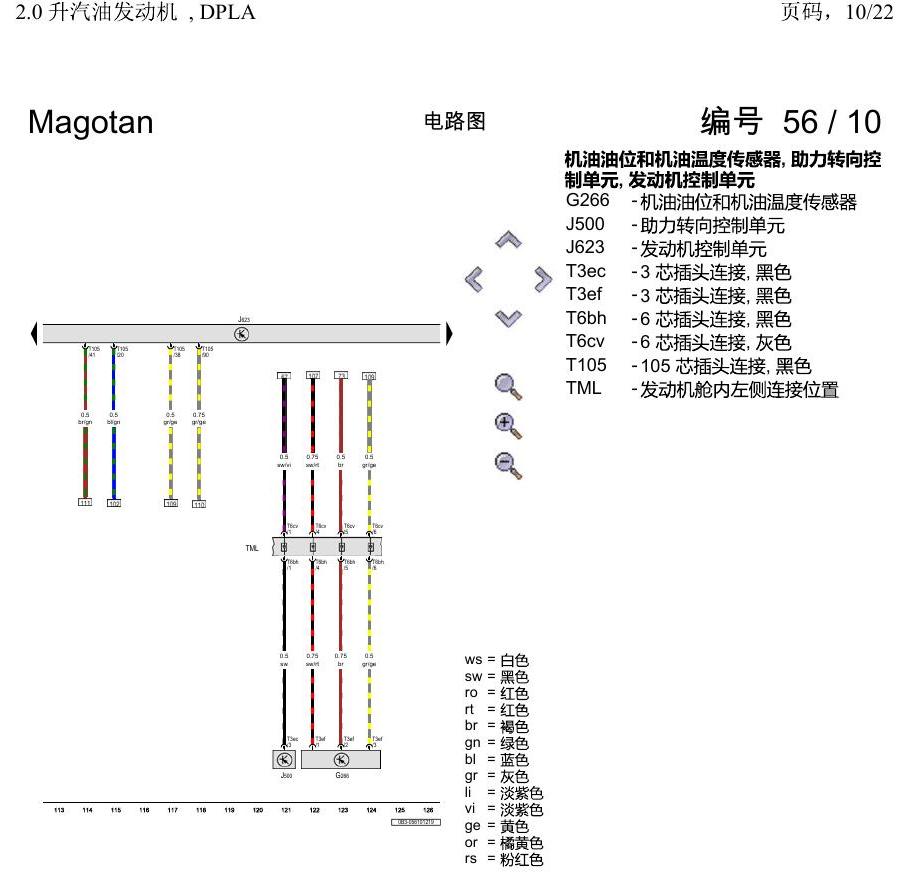

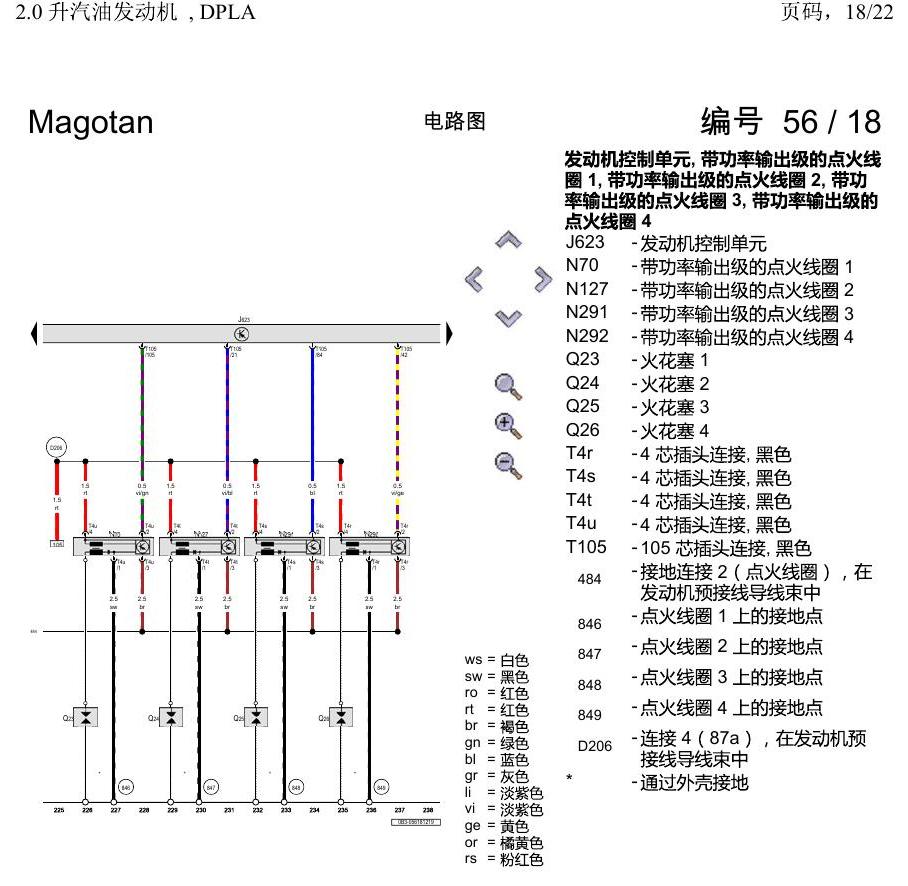

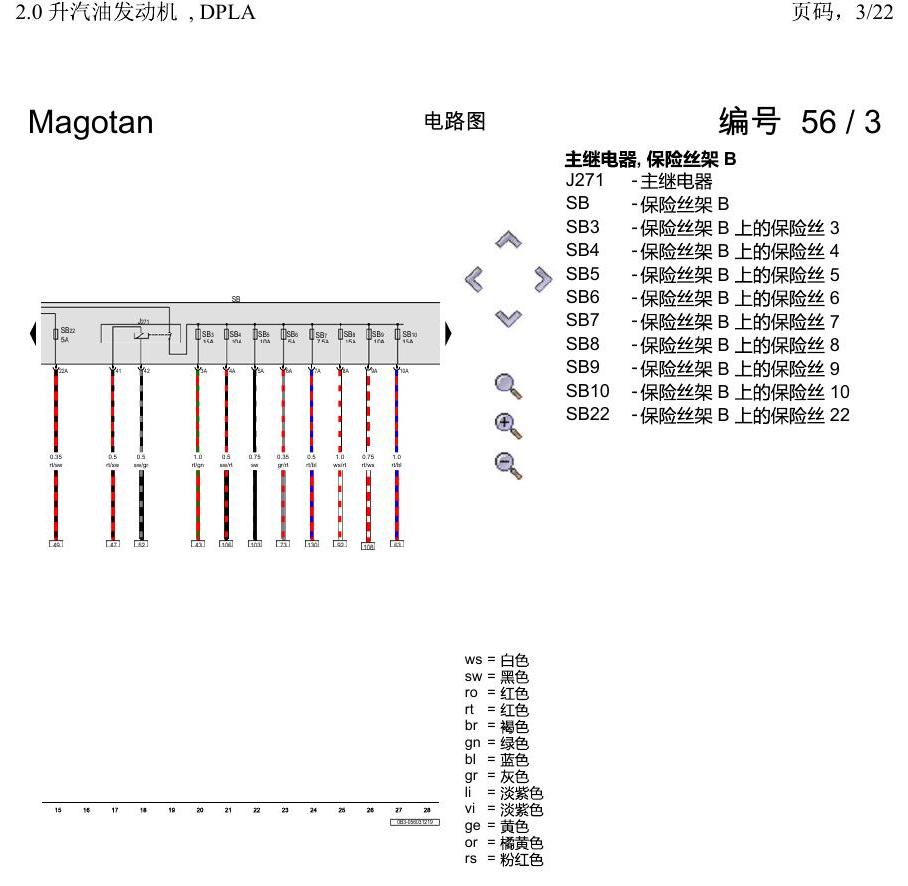

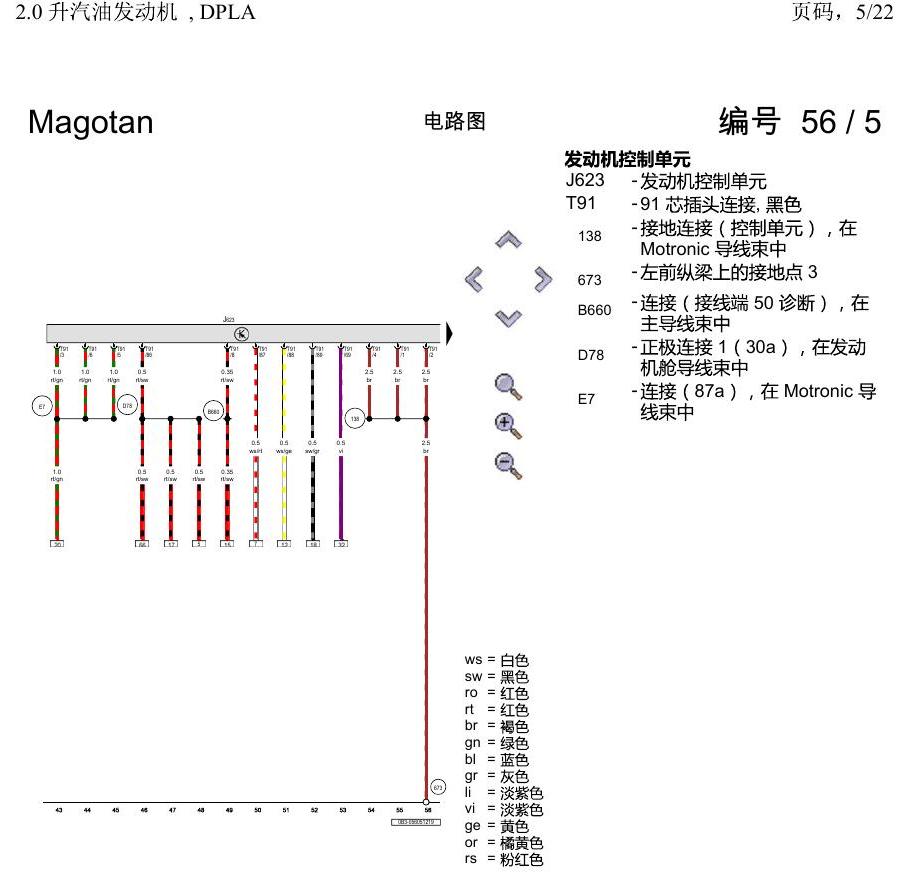

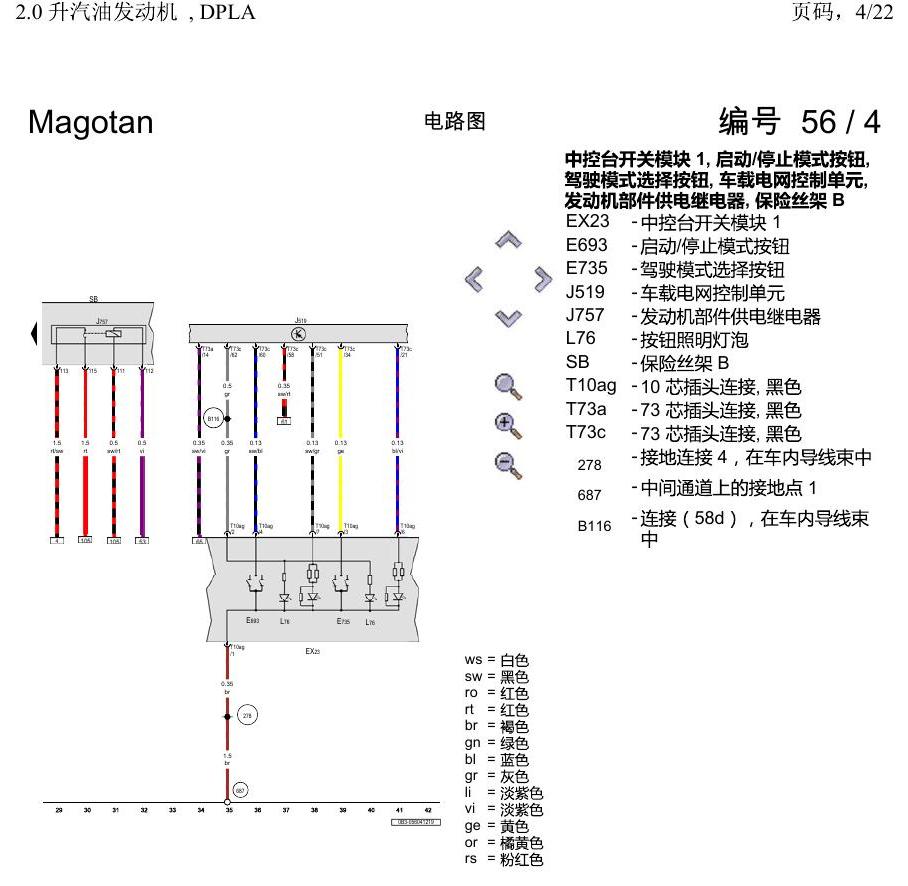

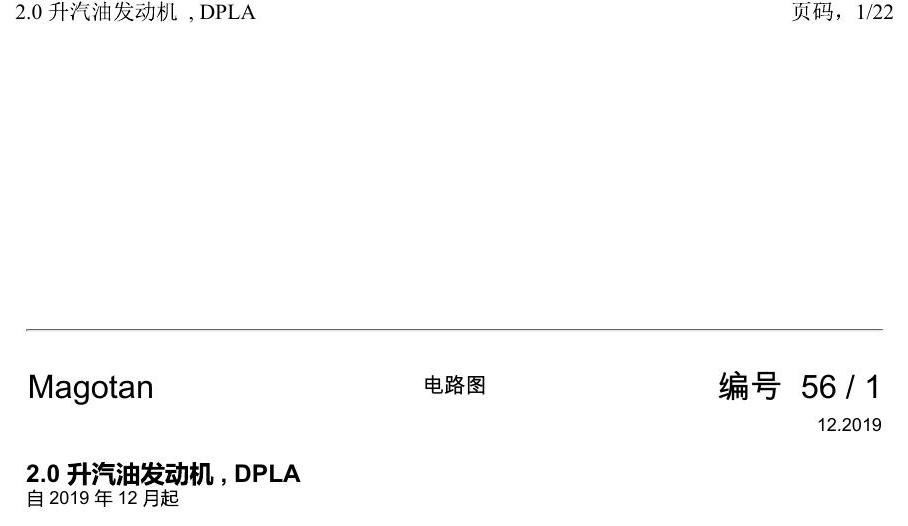

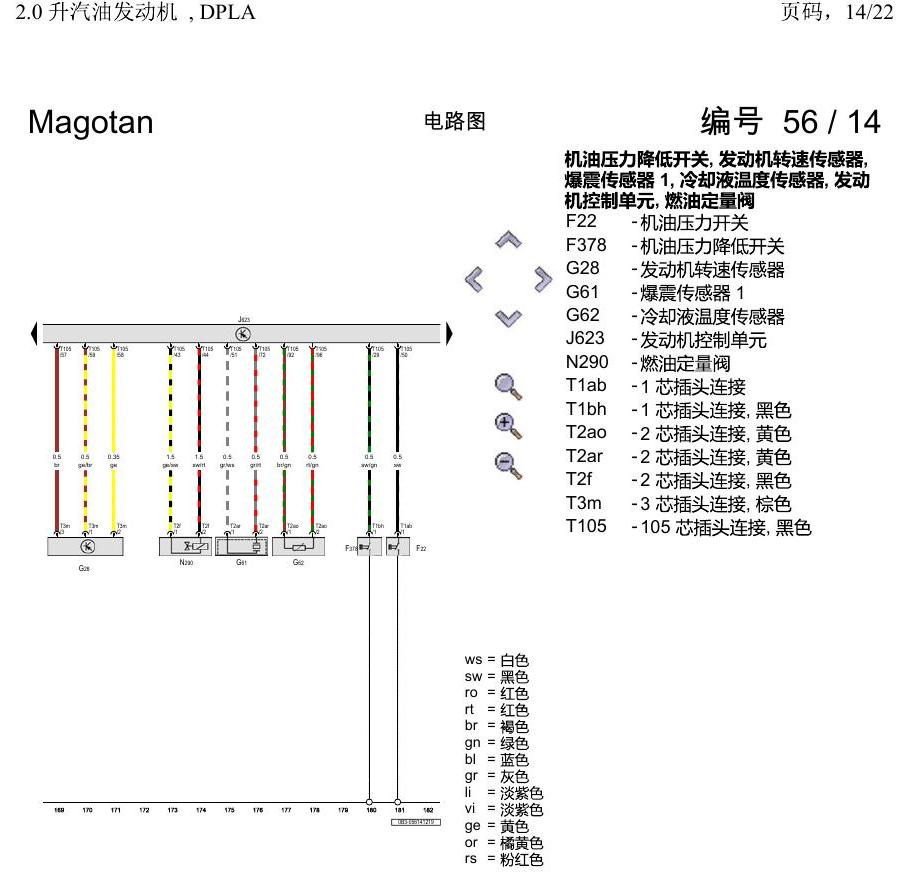

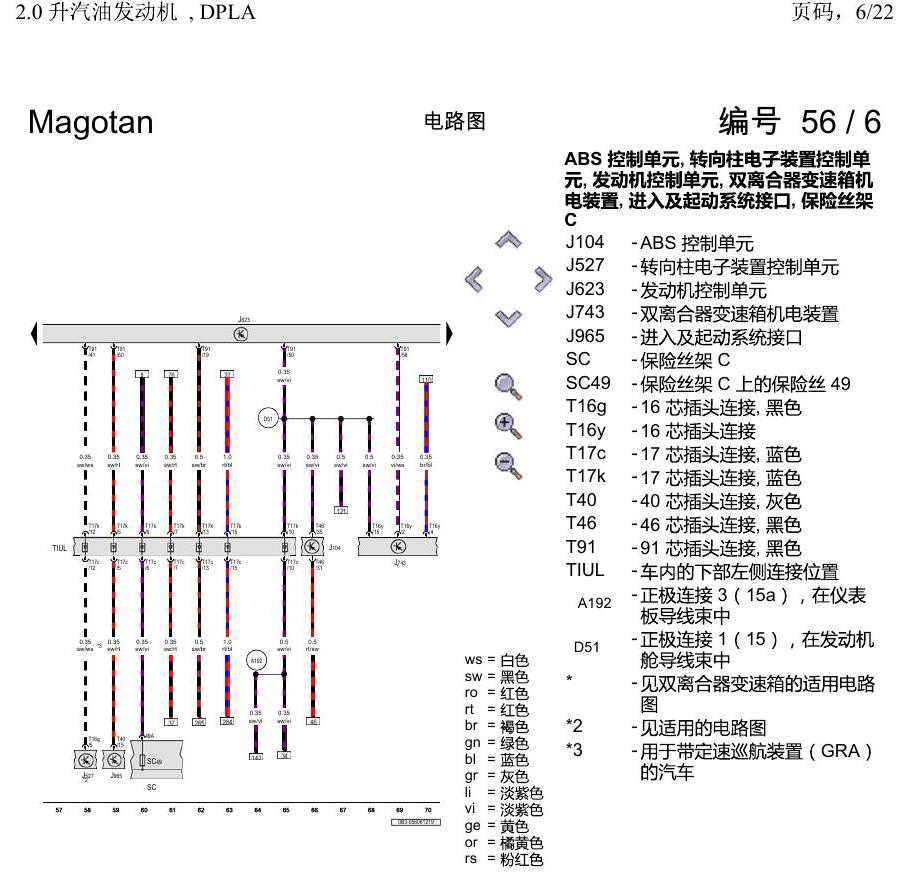

下方为原始资料图，共 22 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。
核对说明
同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。
上海大众桑塔纳1.5 安装位置 插头 电路图
上海大众桑塔纳1.5 安装位置 插头 电路图资料。
一汽大众3321 Jetta VS5 电路图 舒适便捷系统 电路图
一汽大众3321 Jetta VS5 电路图 舒适便捷系统 电路图资料。
斯柯达晶锐16前 CAN 和 LIN 总线联网、驱动系统 CAN 、诊断 CAN 、组合仪表 CAN 、便捷功能 CAN 电路图
斯柯达晶锐16前 CAN 和 LIN 总线联网、驱动系统 CAN 、诊断 CAN 、组合仪表 CAN 、便捷功能 CAN 电路图资料。
奥迪A4L B9 安装位置-连接部位 电路图
奥迪A4L B9 安装位置-连接部位 电路图资料。
上海大众新帕MQB PDC 电路图
上海大众新帕MQB PDC 电路图资料。
一汽大众高尔夫7 ABS 电路图
一汽大众高尔夫7 ABS 电路图资料。
