摘要绅宝发动机控制系统绅宝9000系列2.3L增压TR10NIC发动机控制系统电脑板70针端子资料。

绅宝发动机控制系统绅宝9000系列2.3L增压TR10NIC发动机控制系统电脑板70针端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

原始端子图与参考值图

下方为原始资料图，用于核对电脑板端子位置、端子号、测试条件和参考值。

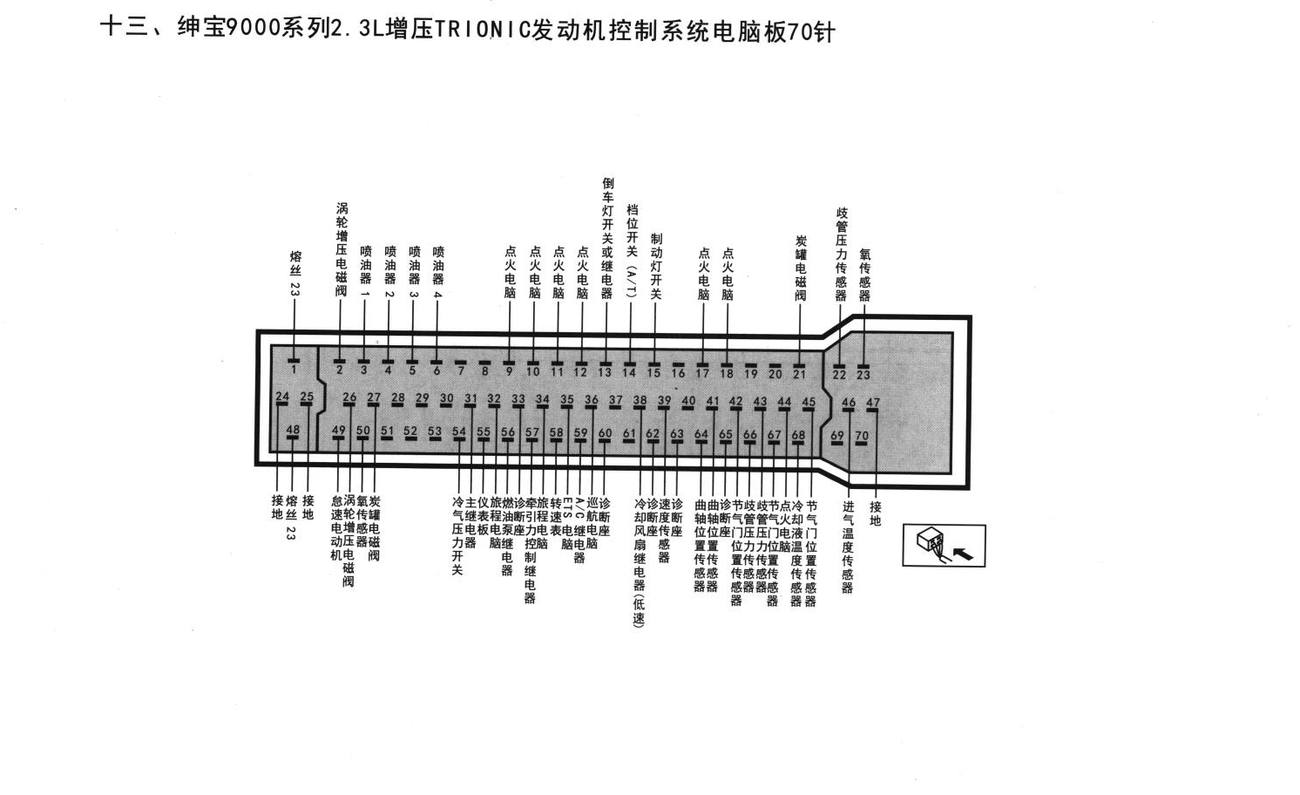

绅宝发动机控制系统绅宝9000系列2.3L增压TR10NIC发动机控制系统电脑板70针端子
绅宝发动机控制系统 绅宝9000系列2.3L增压TR10NIC发动机控制系统电脑板70针 原始资料第442页

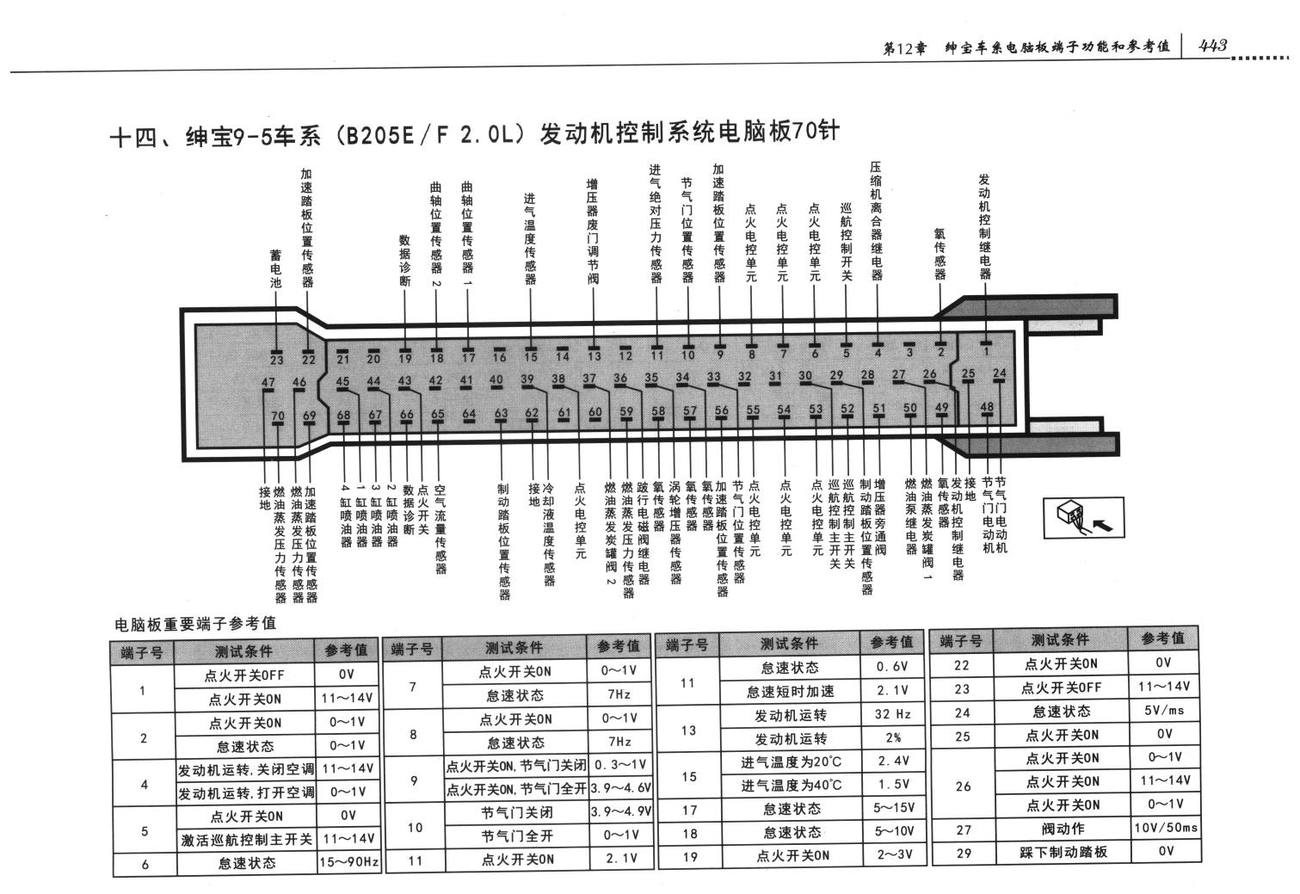

绅宝发动机控制系统绅宝9000系列2.3L增压TR10NIC发动机控制系统电脑板70针端子
绅宝发动机控制系统 绅宝9000系列2.3L增压TR10NIC发动机控制系统电脑板70针 原始资料第443页

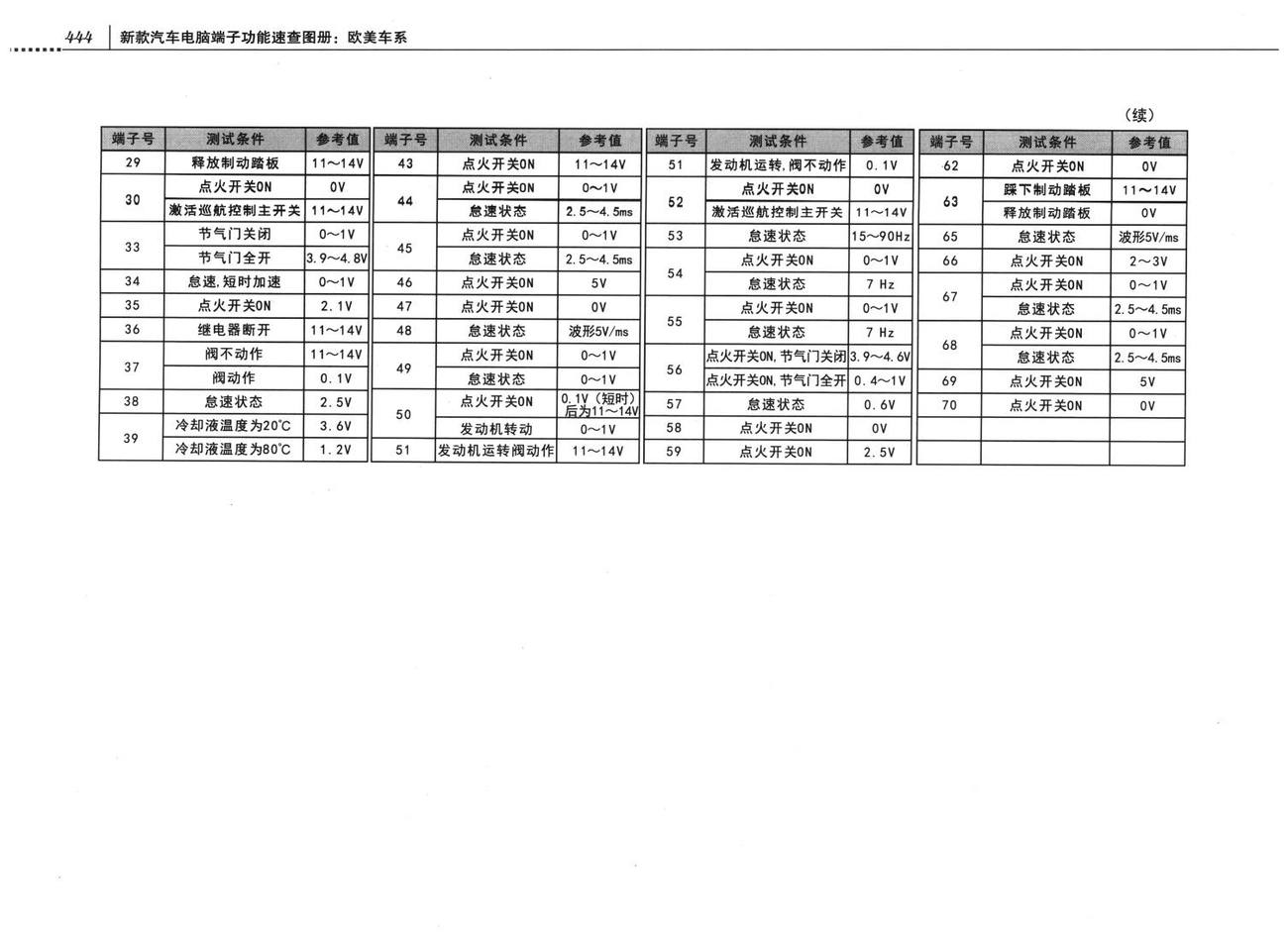

绅宝发动机控制系统绅宝9000系列2.3L增压TR10NIC发动机控制系统电脑板70针端子
绅宝发动机控制系统 绅宝9000系列2.3L增压TR10NIC发动机控制系统电脑板70针 原始资料第444页

端子参考值

本页以原始资料图为准，端子号、测试条件和参考值请按上方资料图核对。

说明：同一车系可能包含发动机、变速器、车身及其他控制模块；涉及系统电压、传感器信号和执行器输出时，应以原车配置和实测结果为准。
