2024+ 特斯拉 Model 3 前视摄像头遮光板更换：GPS/GNSS、3 个插头与 0.8/1 N·m

前视摄像头遮光板位于挡风玻璃内侧，带有 GPS/GNSS 天线安装位。按原厂前置程序依次拆下摄像头下盖、车内后视镜及上盖，再按本程序处理三个电气连接器与独立的 GPS/GNSS 天线连接器。上盖程序也涉及断开连接器，衔接操作时核对当前状态，不要对已分离的插头重复施力。

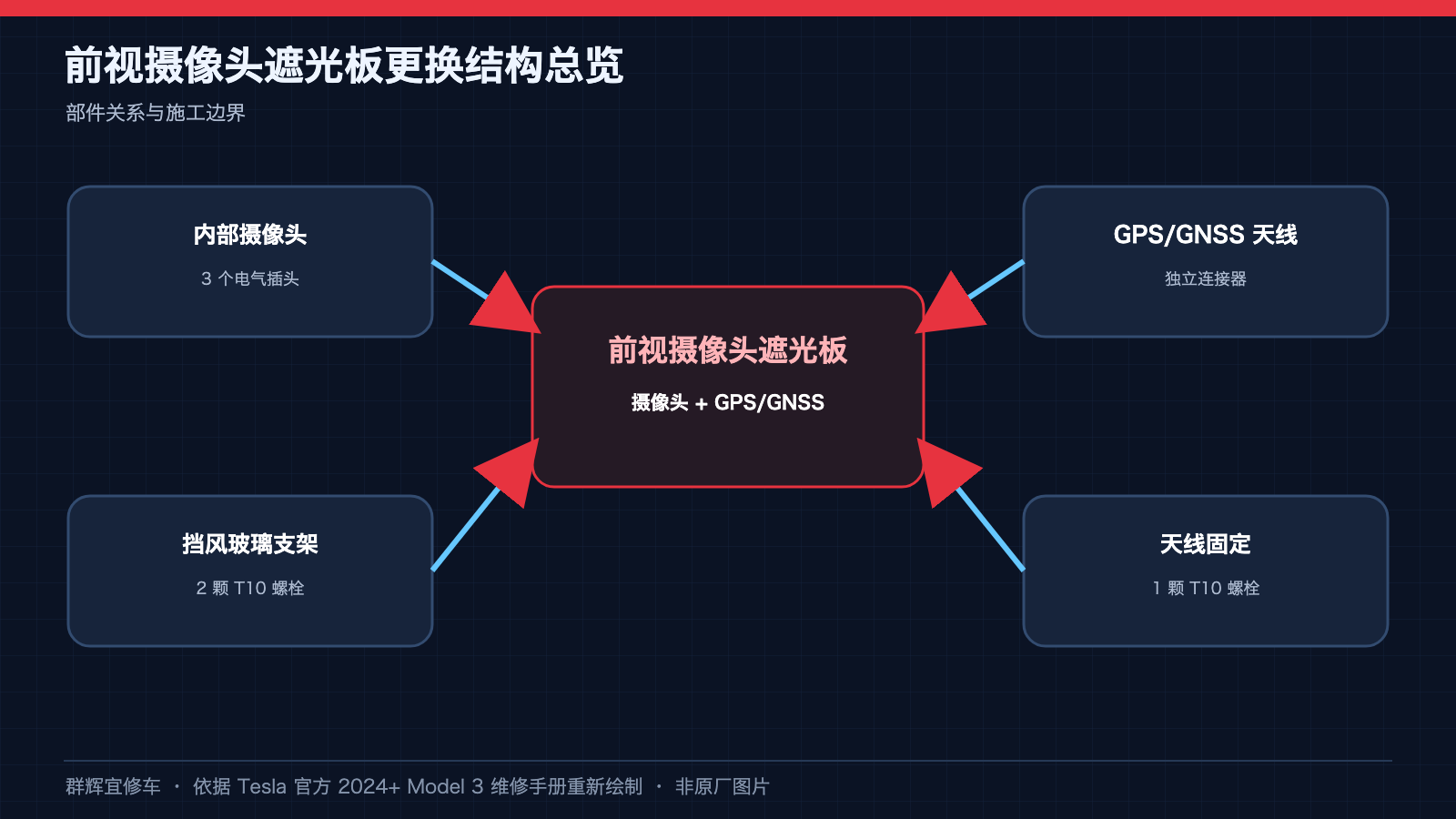

一、结构与关键施工点

• 内部摄像头：3 个电气插头。
• GPS/GNSS 天线：独立连接器。
• 挡风玻璃支架：2 颗 T10 螺栓。
• 天线固定：1 颗 T10 螺栓。

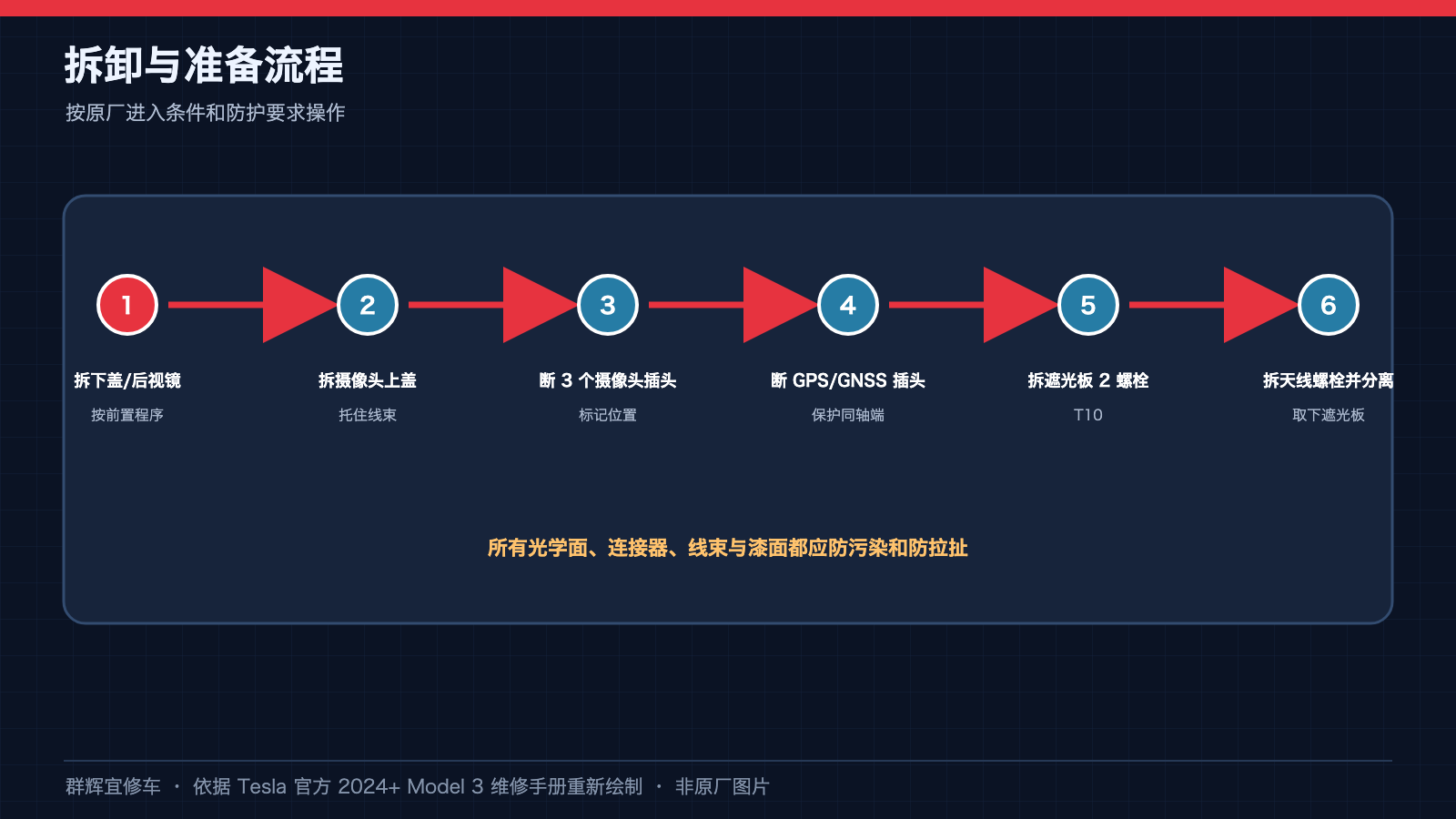

二、拆卸或准备流程

• 拆下摄像头下盖，再拆下车内后视镜：分别遵循关联程序。
• 拆下摄像头上盖：支撑盖板，勿让部件悬挂在线束上。

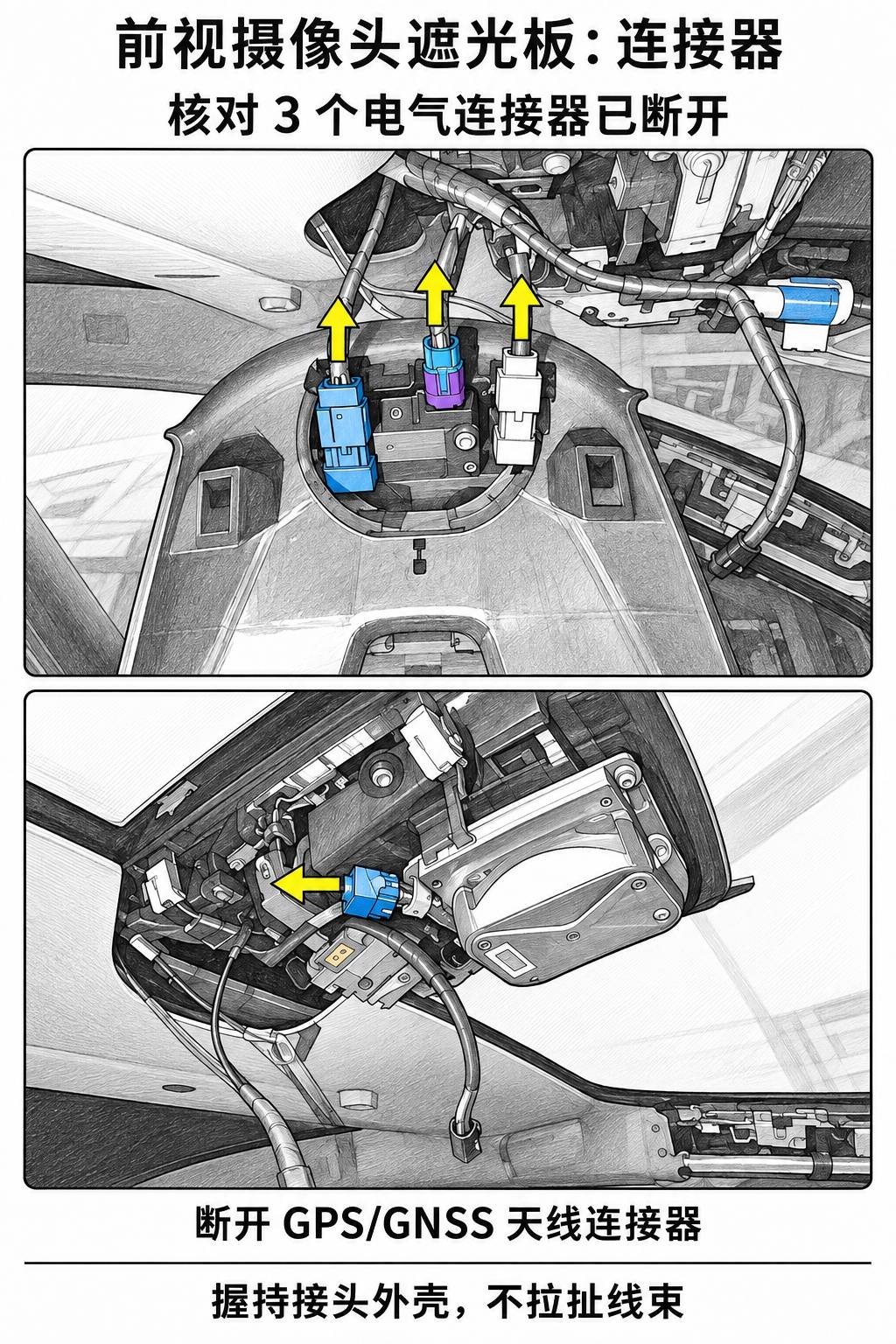

• 核对三个电气连接器已断开；操作时握持接头并解除锁止，不拉导线。
• 断开独立的 GPS/GNSS 天线连接器，保护接头与线束。

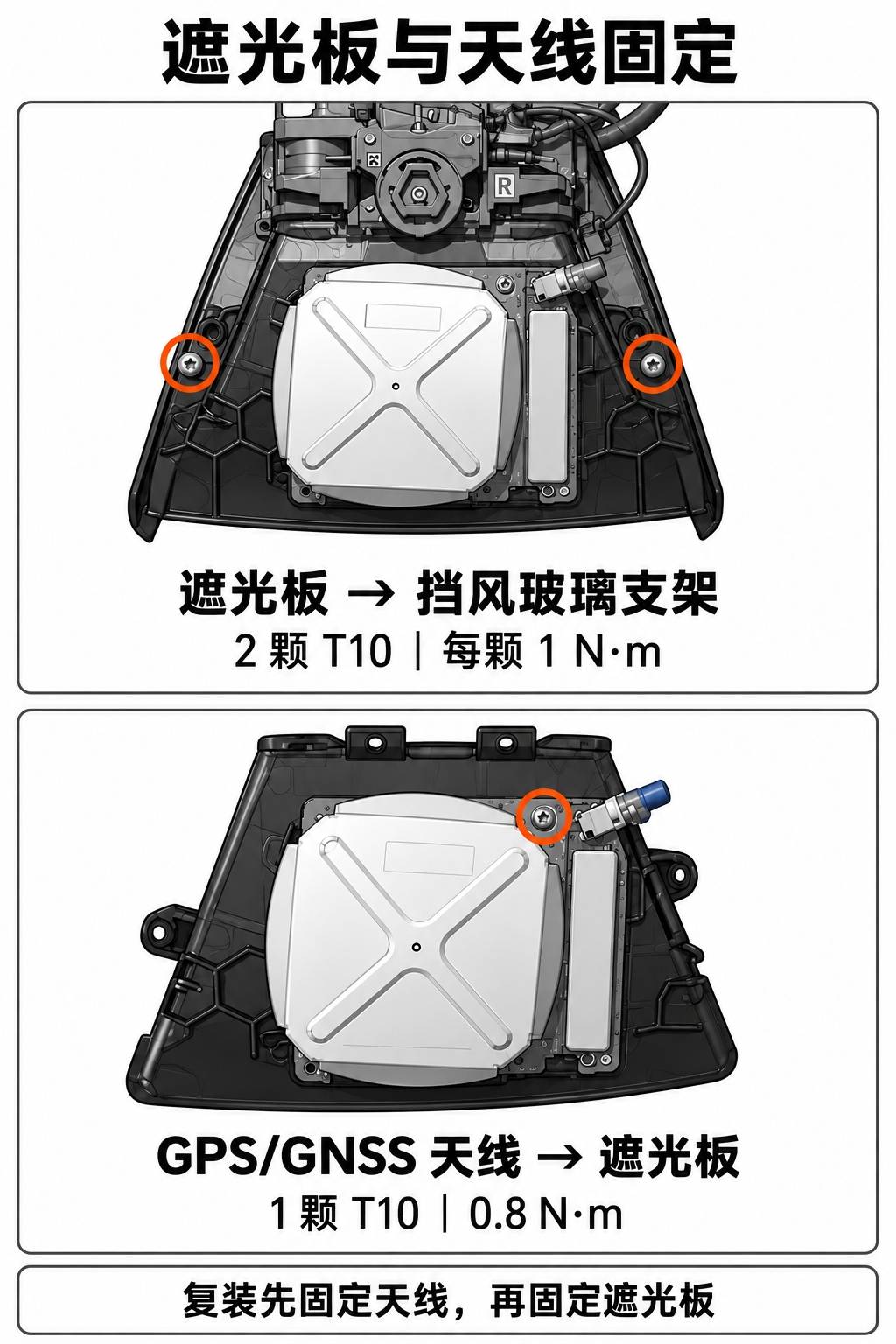

• 用 T10 拆下遮光板与挡风玻璃支架之间的两颗螺栓，并支撑部件。
• 拆下将 GPS/GNSS 天线固定到遮光板的一颗 T10 螺栓，分离天线与遮光板。

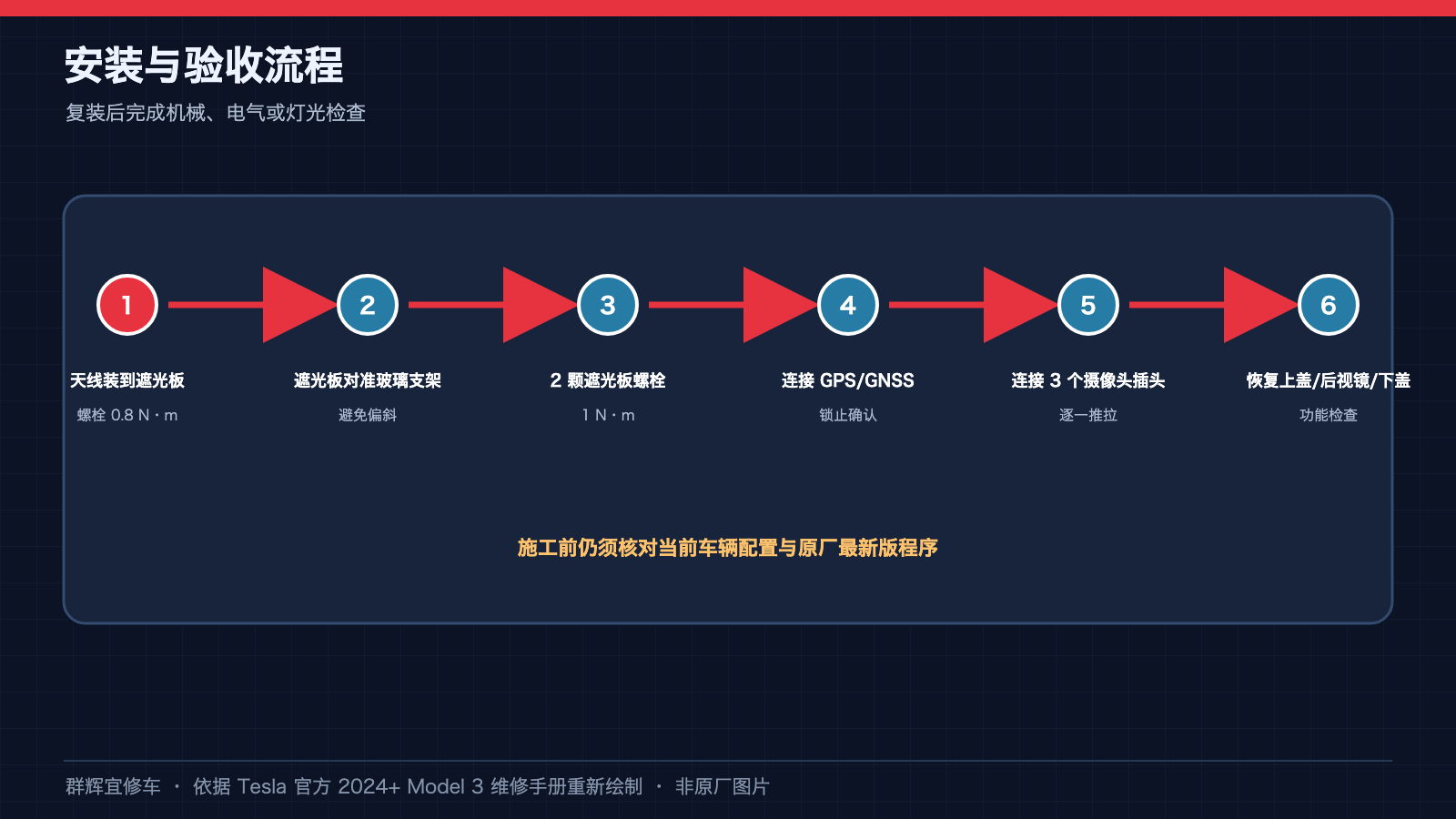

三、安装、调节与验收

• 先将 GPS/GNSS 天线固定到遮光板：一颗 T10 螺栓，0.8 N·m。
• 遮光板对准玻璃支架：避免偏斜。

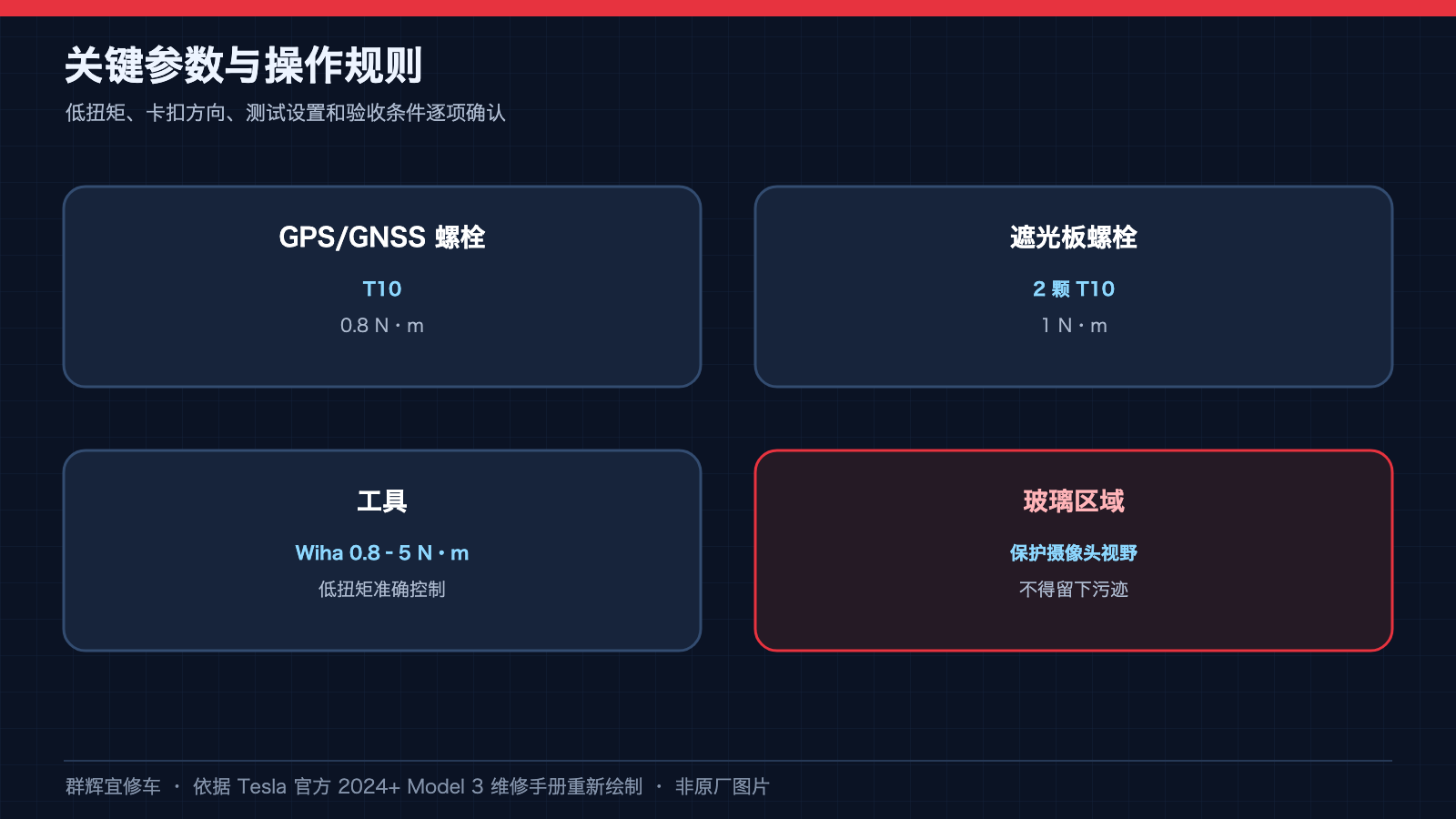

• 再安装遮光板与挡风玻璃支架的两颗 T10 螺栓，每颗 1 N·m。原厂列出的 Wiha 0.8–5 N·m 是工具量程，不是允许任意选取的紧固扭矩范围。
• 连接 GPS/GNSS：锁止确认。
• 重新连接三个电气连接器，确认接合与锁止；不要拉扯导线作检查。
• 按关联程序依次安装摄像头上盖、车内后视镜和下盖。本遮光板程序未列出独立的摄像头校准步骤，不应擅自添加或以此替代其他工项要求。

安全提示：保护挡风玻璃、光学部件及连接器，使用合适的个人防护装备和工具。两组螺栓扭矩不同，必须分别控制；本文是资料导读，实际作业需遵循当前原厂程序及关联工项。

资料来源与适用说明

本文依据 Tesla 官方 2024+ Model 3 维修手册对应程序重新整理：查看原始资料。原厂资料会持续更新，施工前须重新核对 VIN、生产日期、摄像头及天线配置和最新版程序。

配图说明：本文配图为依据所列资料整理的教学示意或参考图重绘，并非特斯拉原始图片；结构、方向、尺寸及适用配置以对应原厂资料和实车为准。
