奔驰仪表板和车门内饰板的轮廓走向高度有偏差：LI68.10-P-046528

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。

一、故障现象与投诉条件

饰板的轮廓走向高度有严重偏差

二、原通告列出的可能原因

三、检查与补救步骤

拆卸中控台、仪表板下的盖板和仪表盘。

状态见图 1

松开驾驶员侧的上部固定螺栓，见图 2

松开仪表板下的下部固定螺栓，见图 3

松开仪表盘后的固定螺栓，见图 4

松开前排乘客侧的两个固定螺栓，见图 5

松开两个下部固定螺栓，见图 6+7

饰板在同一水平高度。 拧紧侧面固定螺栓，见图 2+5

拧紧仪表盘后的固定螺栓，见图 4

拧紧两个下部固定螺栓，见图 6+7

拧紧仪表板下的下部固定螺栓，见图 3

中控台、仪表板下的盖板和仪表盘。

附件

文件 描述

Tips I-Tafel 219.pdf 对仪表板进行再校准。

四、零件、操作与WIS参考

操作号与损坏代码

容 时间 损坏代码 提示

68001 42

WIS参考

仪表板下的盖板 补救

组合仪表 补救

中控台 补救

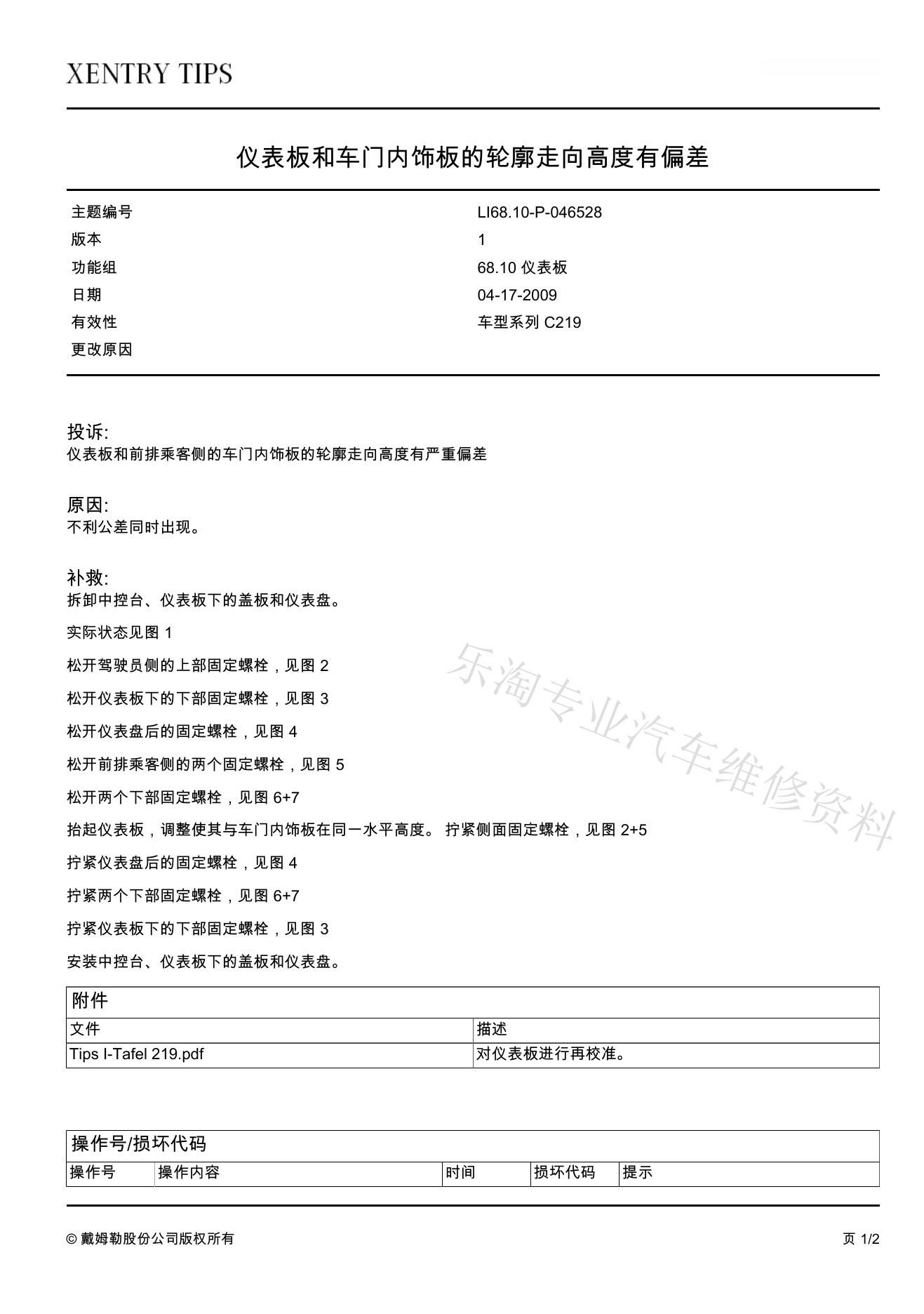

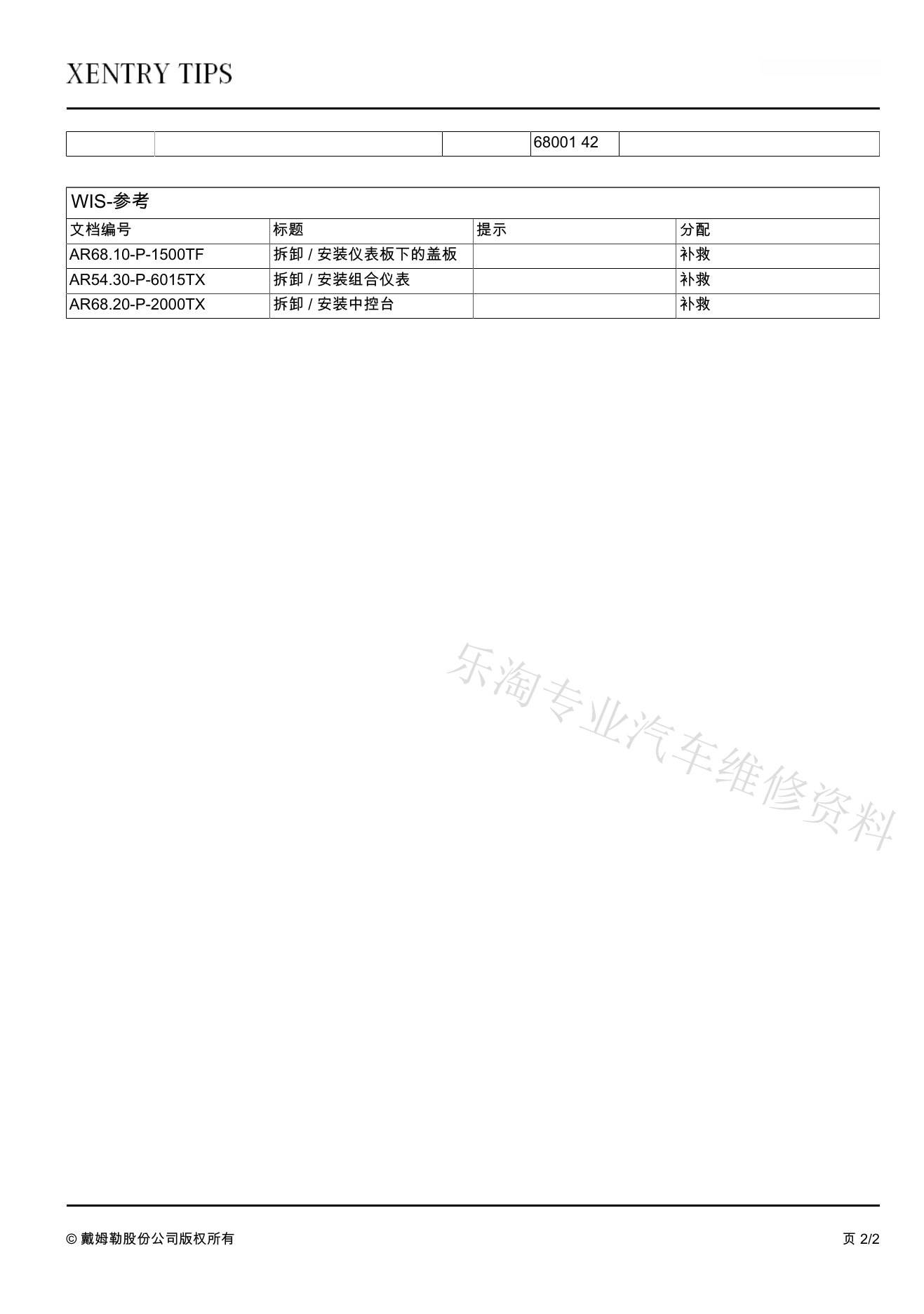

5、原始TIPS通告页面

以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。

6、适用边界

本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
