斯柯达柯米克汽车中部的控制单元电路图

2024年11月8日 23:20:00肖师傅

肖师傅

管理员

14149
文章

2
粉丝

电路速查232阅读模式

摘要斯柯达柯米克汽车中部的控制单元电路图资料。

斯柯达柯米克汽车中部的控制单元电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。

原始电路图

下方为原始资料图，共 48 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。

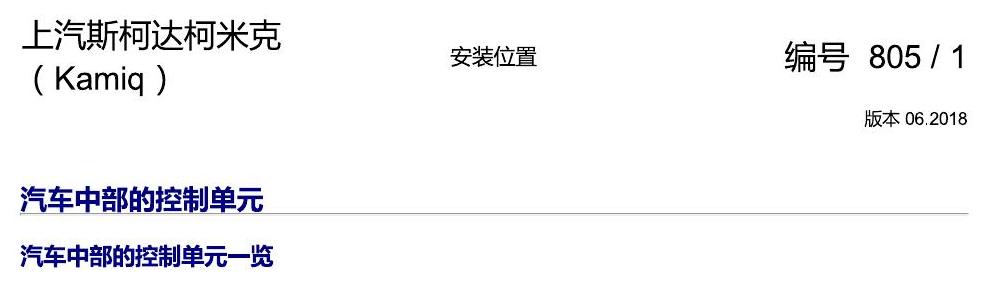

斯柯达柯米克汽车中部的控制单元电路图 — 斯柯达柯米克汽车中部的控制单元电路图原始资料第1页

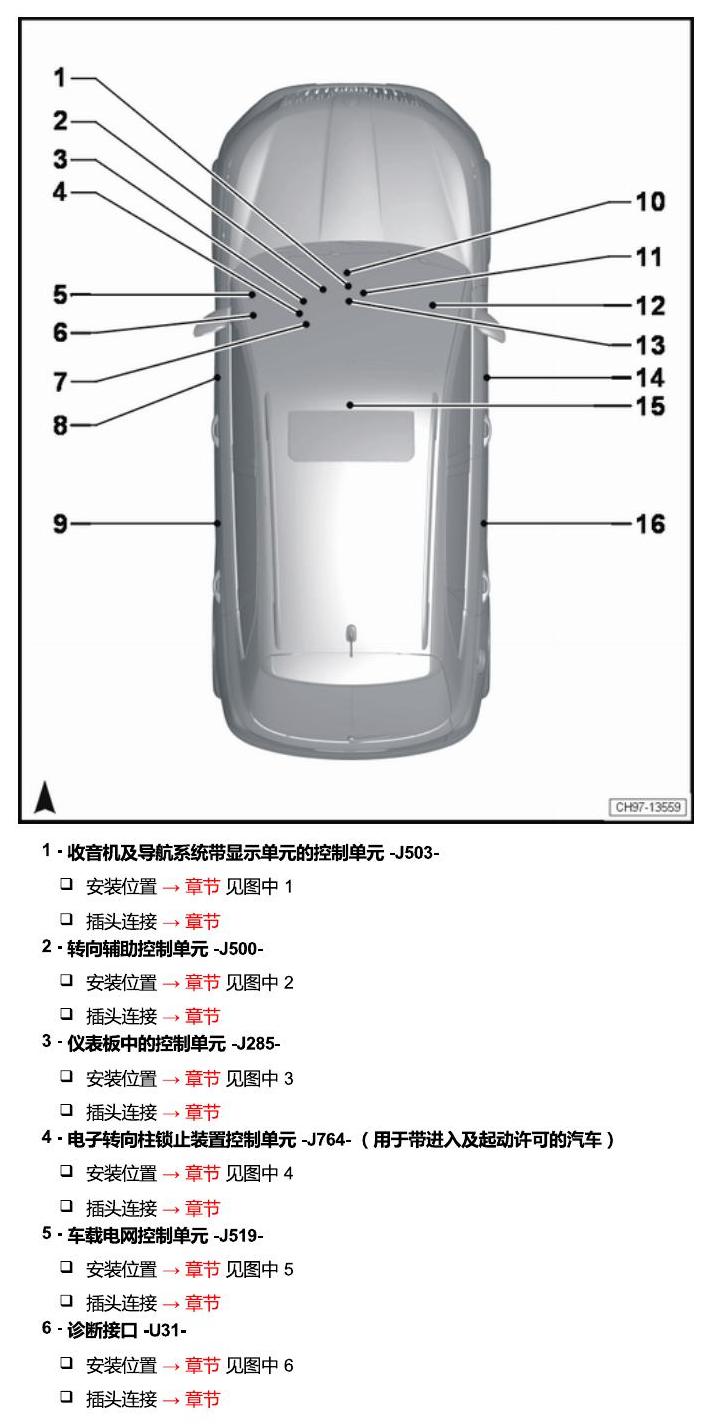

斯柯达柯米克汽车中部的控制单元电路图 — 斯柯达柯米克汽车中部的控制单元电路图原始资料第2页

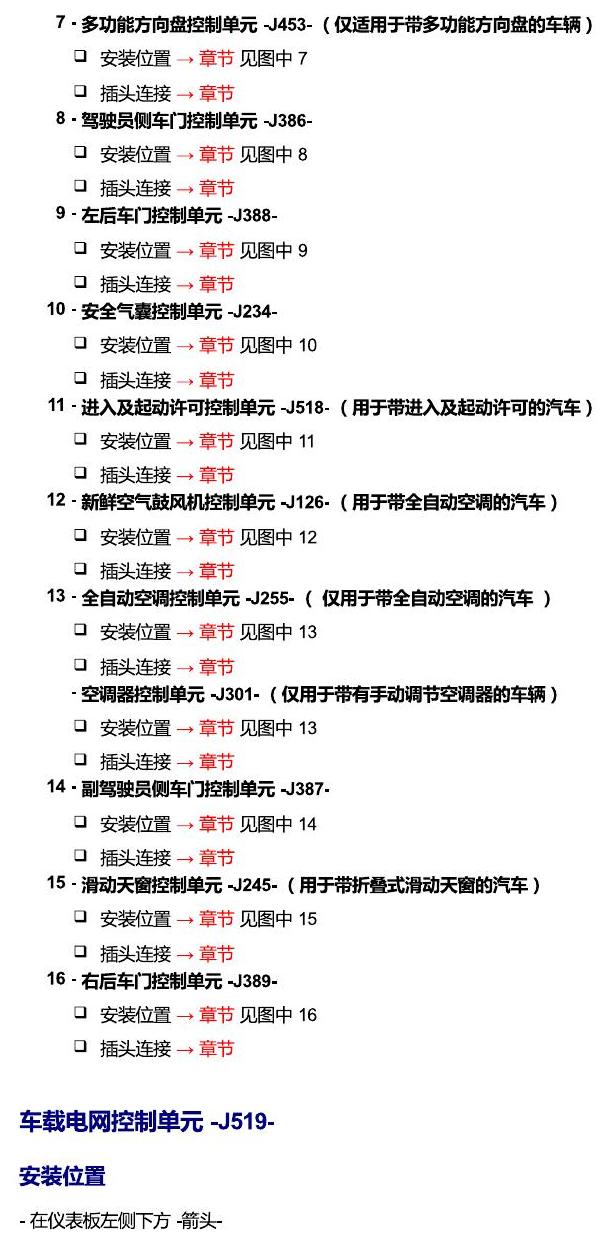

斯柯达柯米克汽车中部的控制单元电路图 — 斯柯达柯米克汽车中部的控制单元电路图原始资料第3页

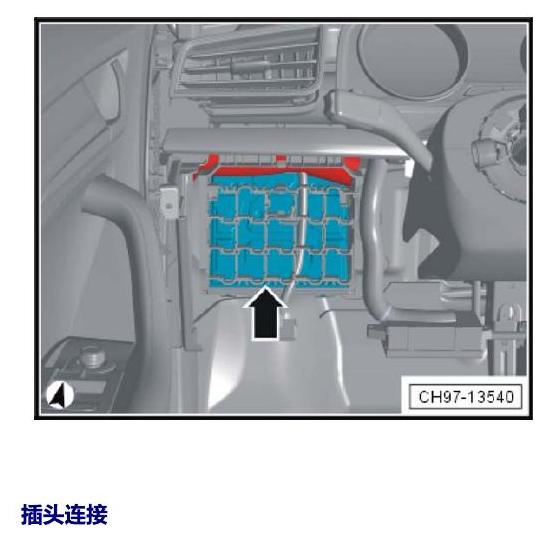

斯柯达柯米克汽车中部的控制单元电路图 — 斯柯达柯米克汽车中部的控制单元电路图原始资料第4页

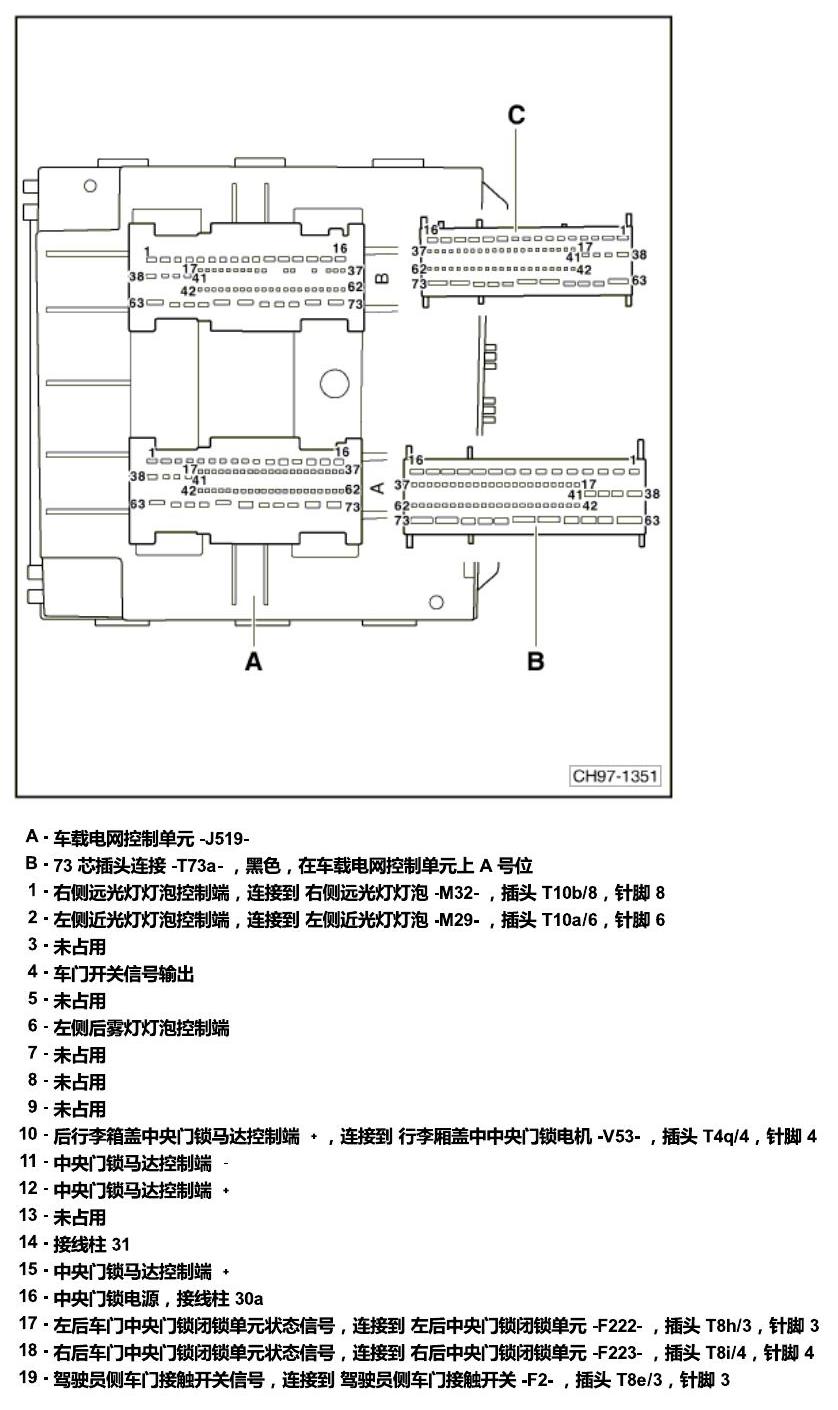

斯柯达柯米克汽车中部的控制单元电路图 — 斯柯达柯米克汽车中部的控制单元电路图原始资料第5页

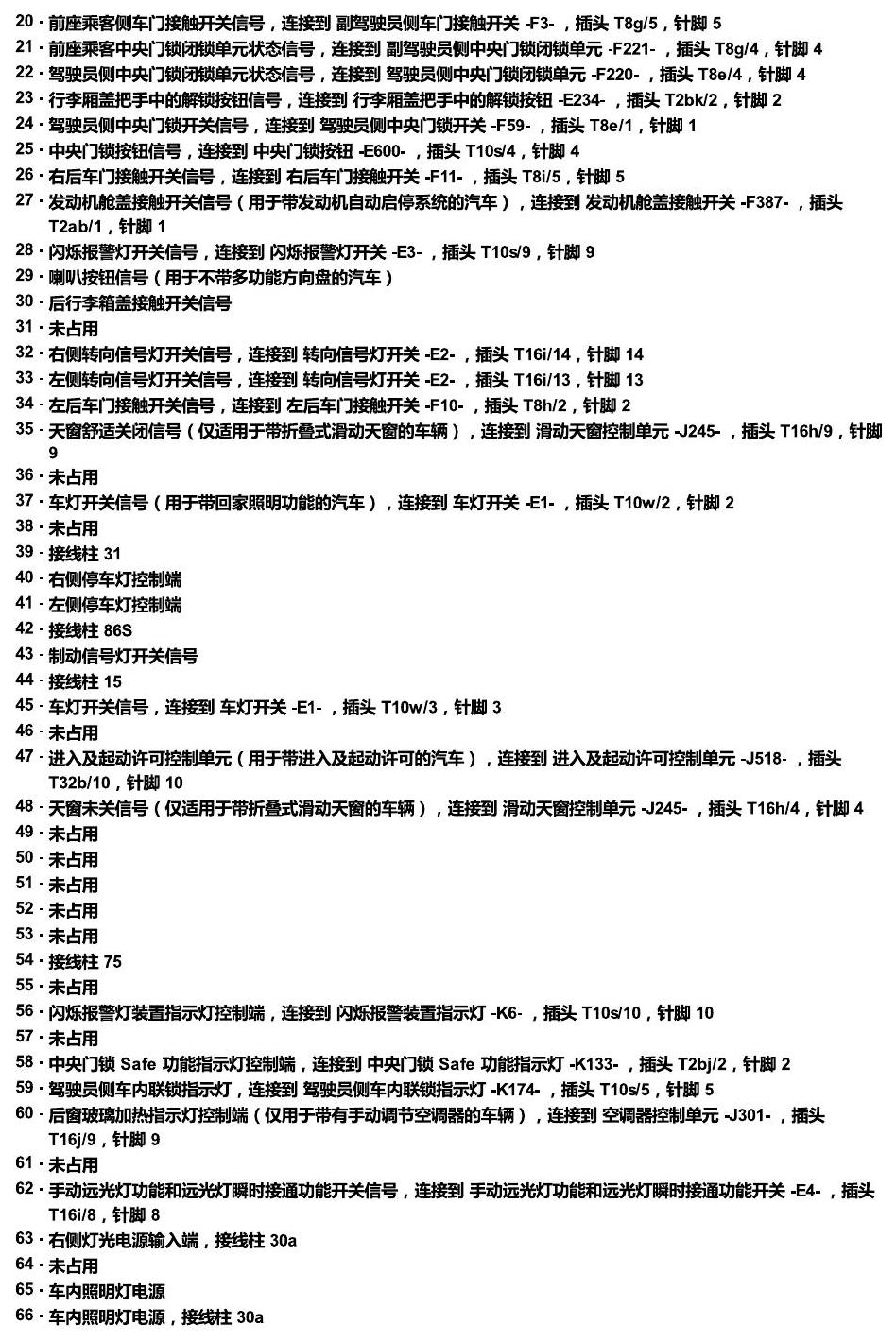

斯柯达柯米克汽车中部的控制单元电路图 — 斯柯达柯米克汽车中部的控制单元电路图原始资料第6页

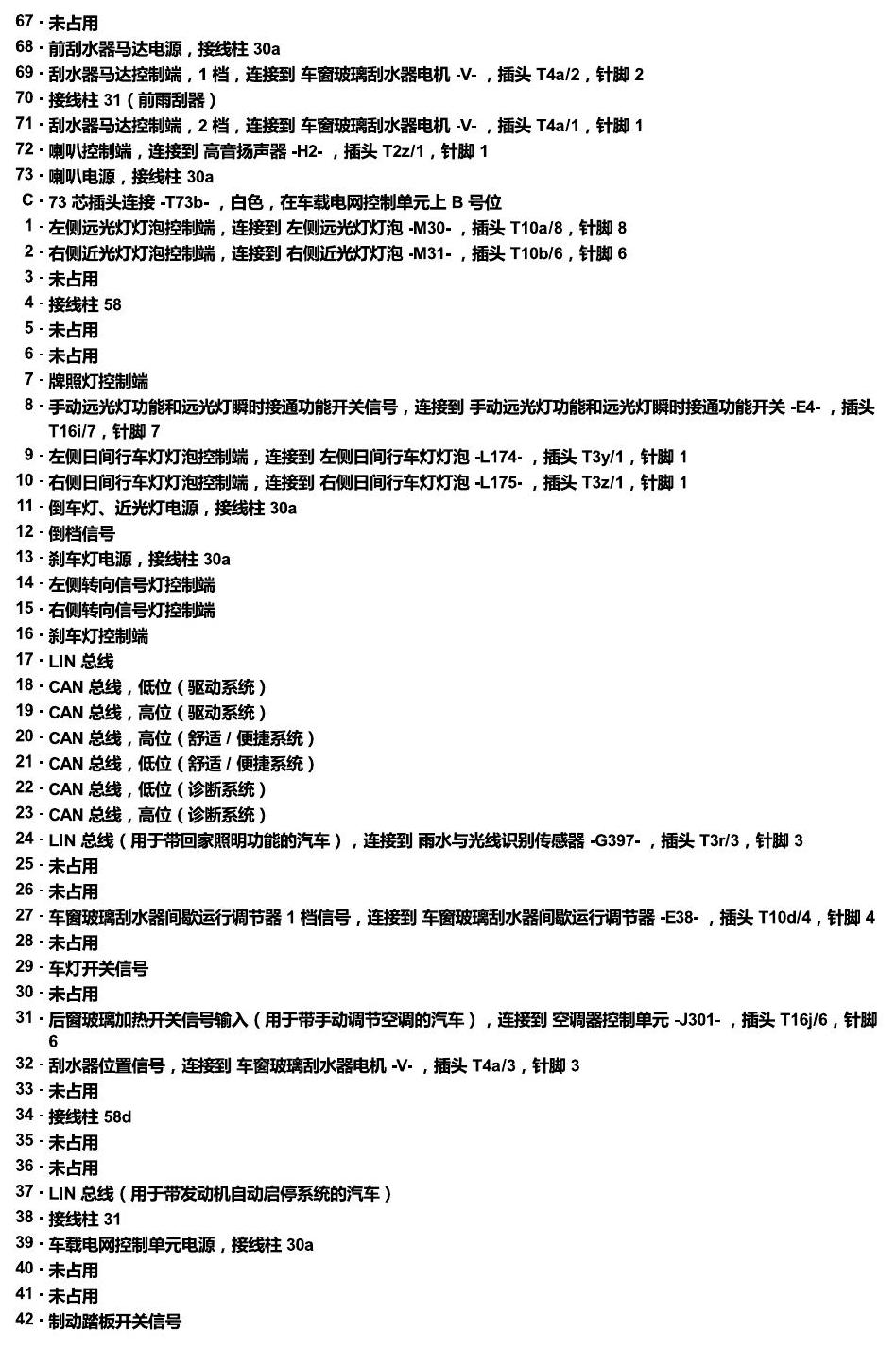

斯柯达柯米克汽车中部的控制单元电路图 — 斯柯达柯米克汽车中部的控制单元电路图原始资料第7页

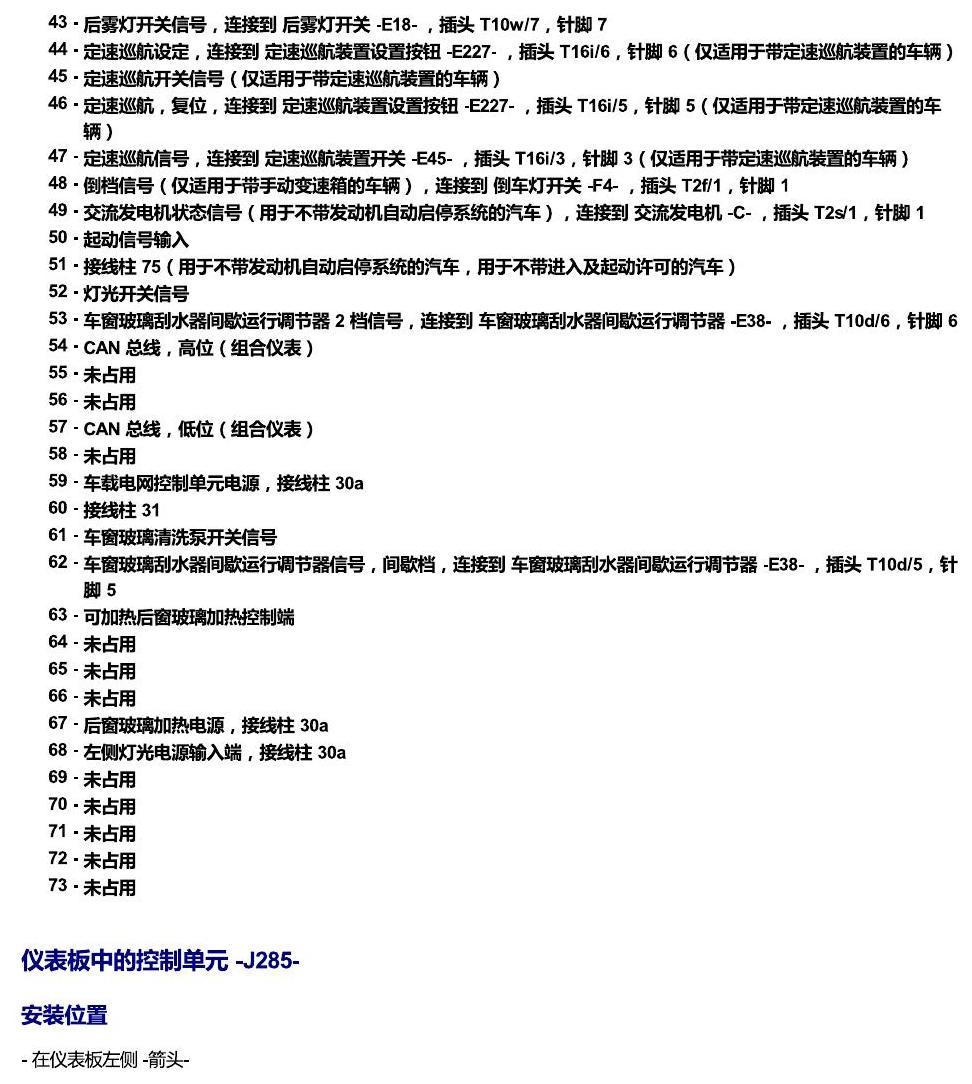

斯柯达柯米克汽车中部的控制单元电路图 — 斯柯达柯米克汽车中部的控制单元电路图原始资料第8页

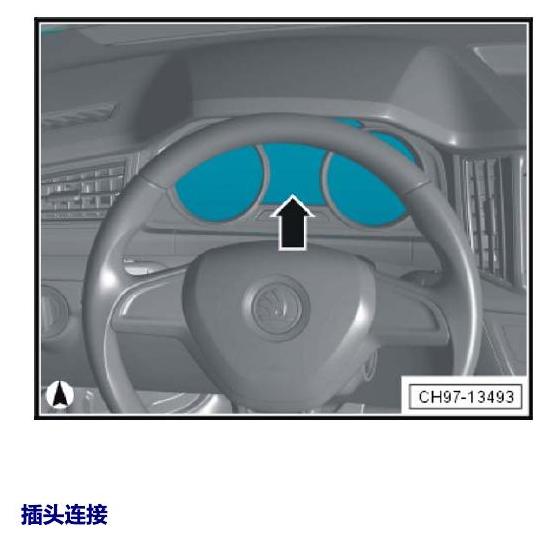

斯柯达柯米克汽车中部的控制单元电路图 — 斯柯达柯米克汽车中部的控制单元电路图原始资料第9页

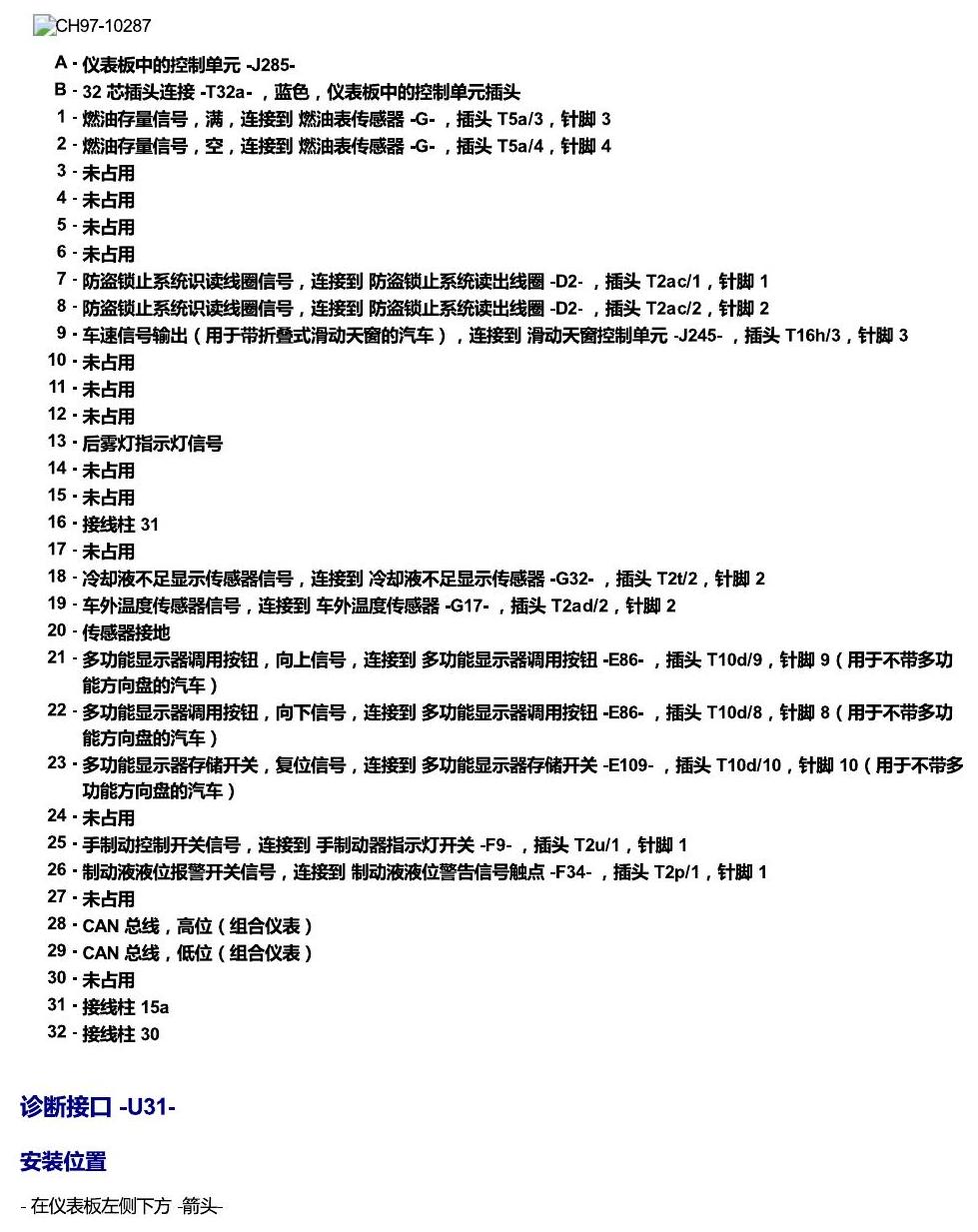

斯柯达柯米克汽车中部的控制单元电路图 — 斯柯达柯米克汽车中部的控制单元电路图原始资料第10页

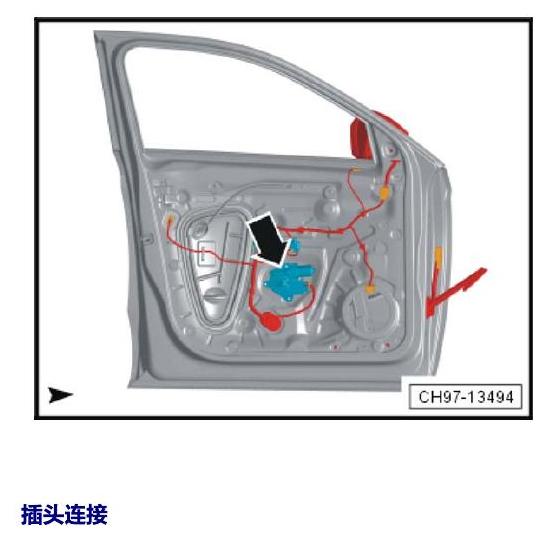

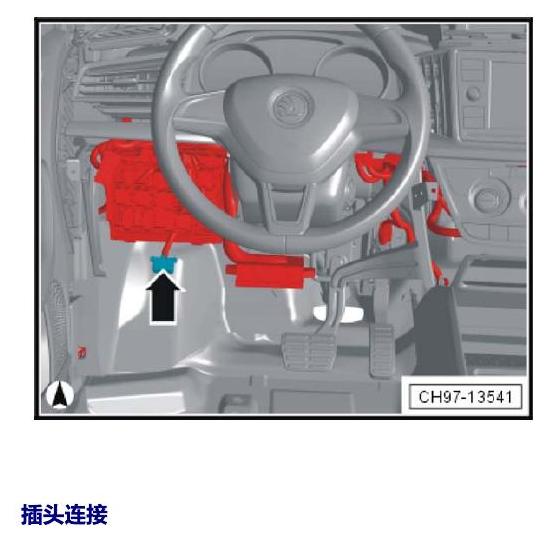

斯柯达柯米克汽车中部的控制单元电路图 — 斯柯达柯米克汽车中部的控制单元电路图原始资料第11页

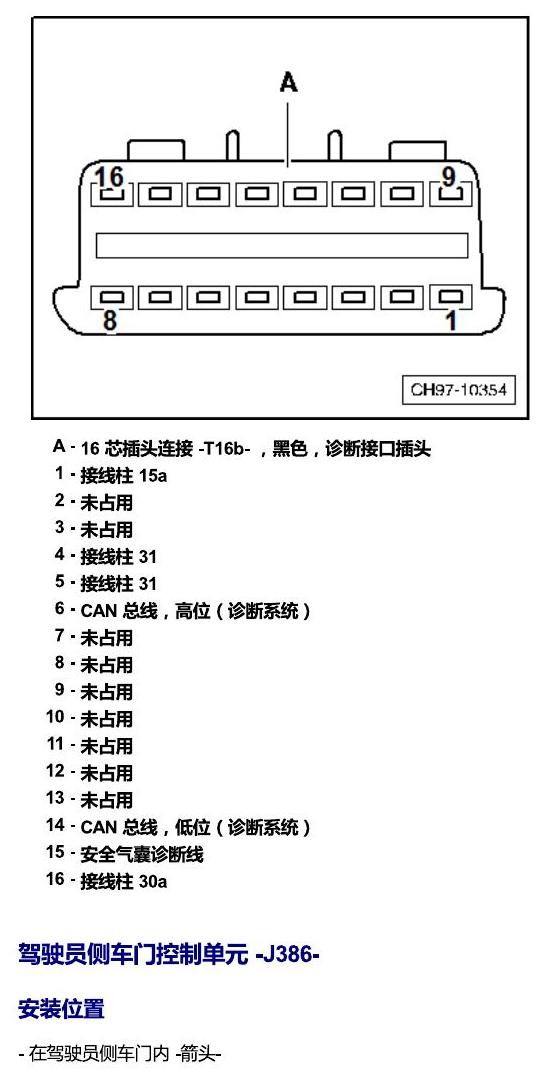

斯柯达柯米克汽车中部的控制单元电路图 — 斯柯达柯米克汽车中部的控制单元电路图原始资料第12页

斯柯达柯米克汽车中部的控制单元电路图 — 斯柯达柯米克汽车中部的控制单元电路图原始资料第13页

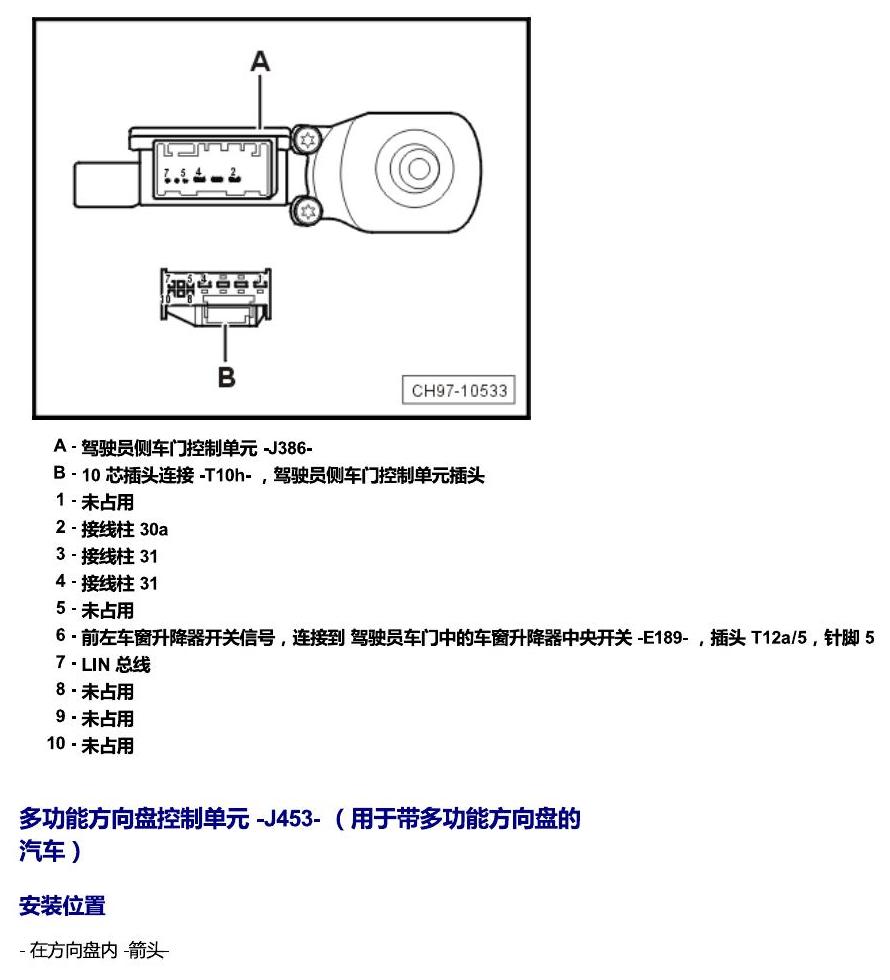

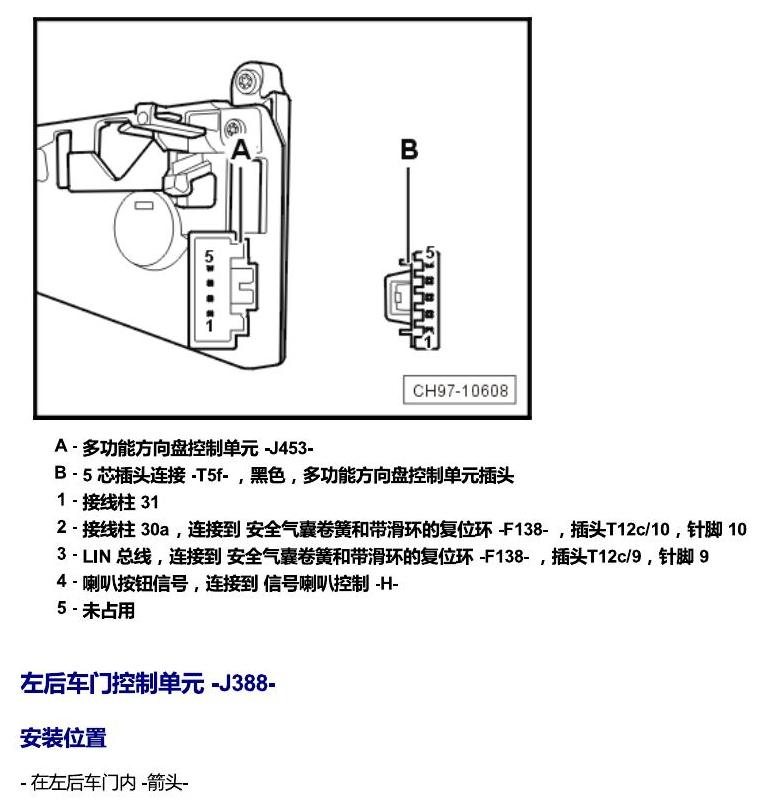

斯柯达柯米克汽车中部的控制单元电路图 — 斯柯达柯米克汽车中部的控制单元电路图原始资料第14页

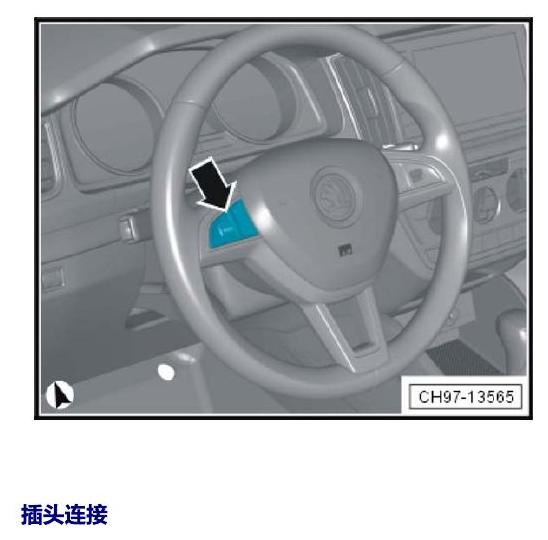

斯柯达柯米克汽车中部的控制单元电路图 — 斯柯达柯米克汽车中部的控制单元电路图原始资料第15页

斯柯达柯米克汽车中部的控制单元电路图 — 斯柯达柯米克汽车中部的控制单元电路图原始资料第16页

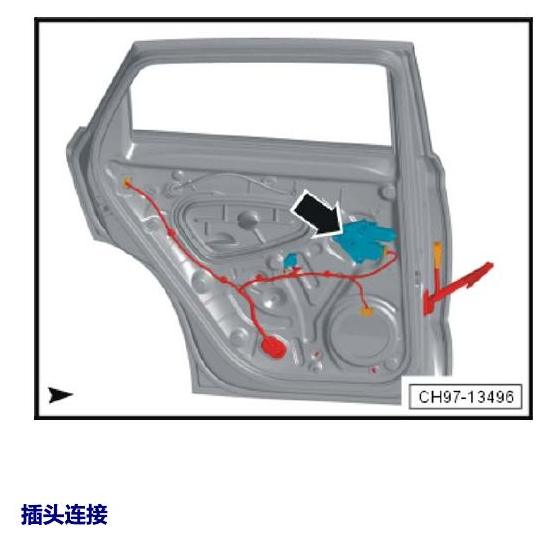

斯柯达柯米克汽车中部的控制单元电路图 — 斯柯达柯米克汽车中部的控制单元电路图原始资料第17页

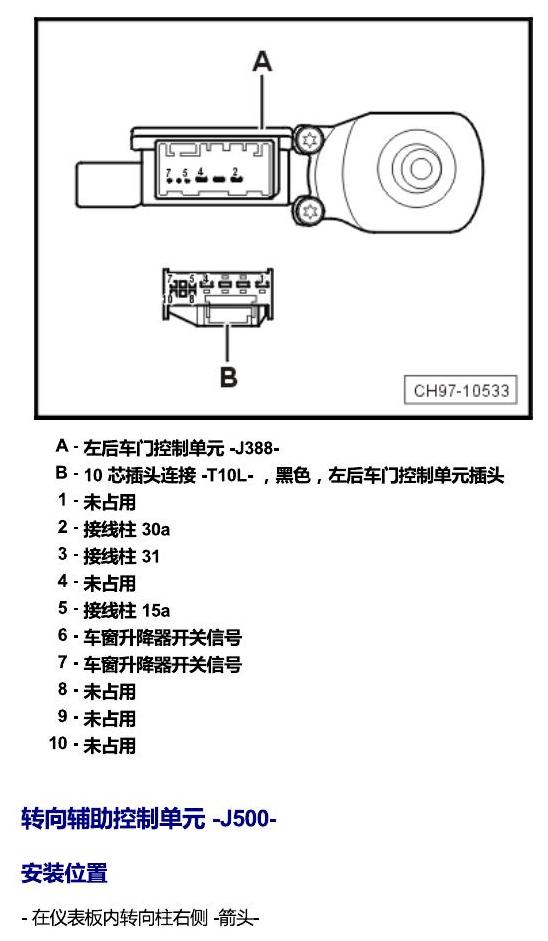

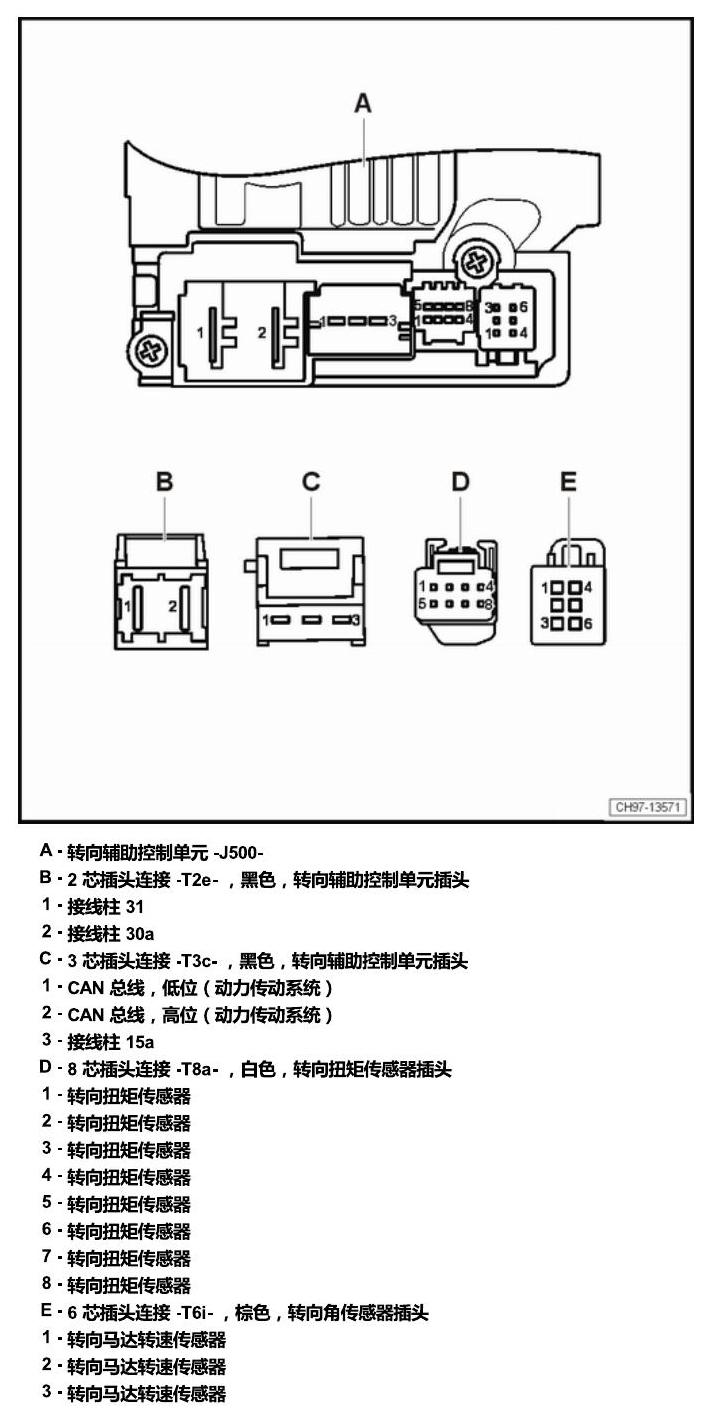

斯柯达柯米克汽车中部的控制单元电路图 — 斯柯达柯米克汽车中部的控制单元电路图原始资料第18页

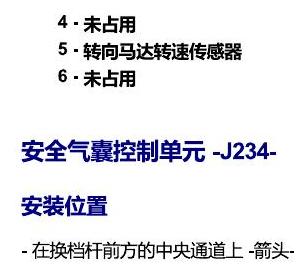

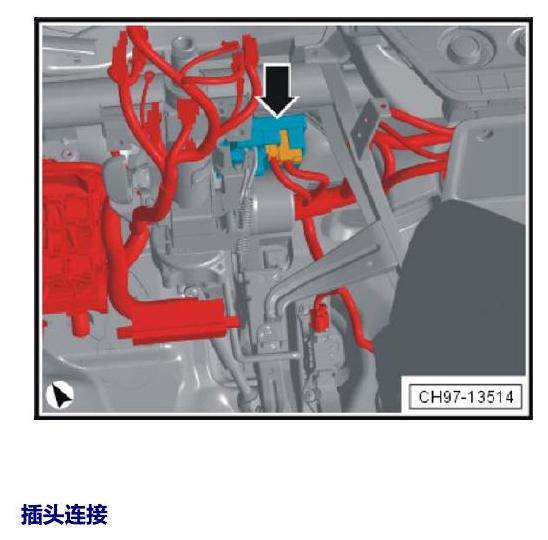

斯柯达柯米克汽车中部的控制单元电路图 — 斯柯达柯米克汽车中部的控制单元电路图原始资料第19页

斯柯达柯米克汽车中部的控制单元电路图 — 斯柯达柯米克汽车中部的控制单元电路图原始资料第20页

斯柯达柯米克汽车中部的控制单元电路图 — 斯柯达柯米克汽车中部的控制单元电路图原始资料第21页

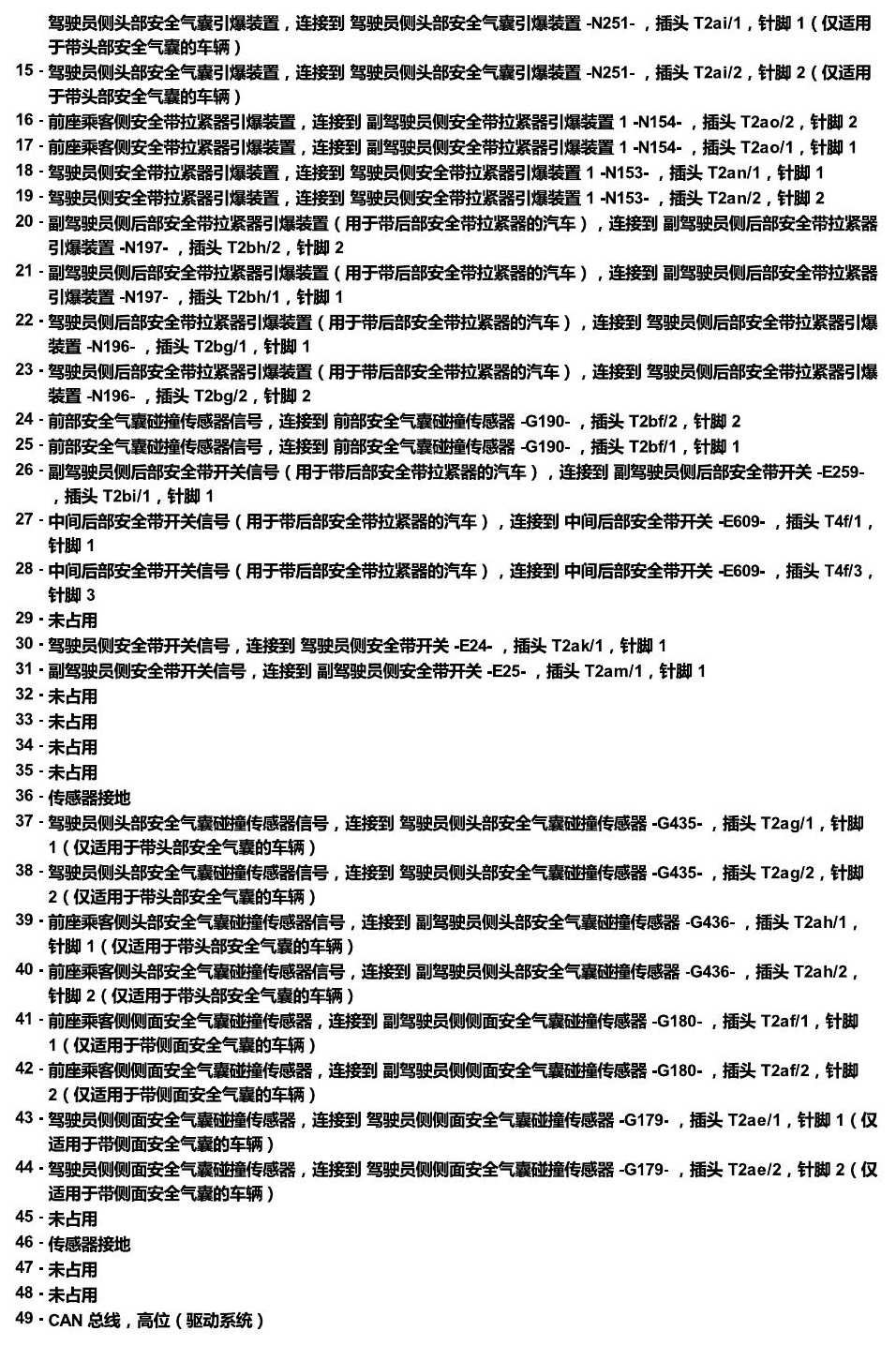

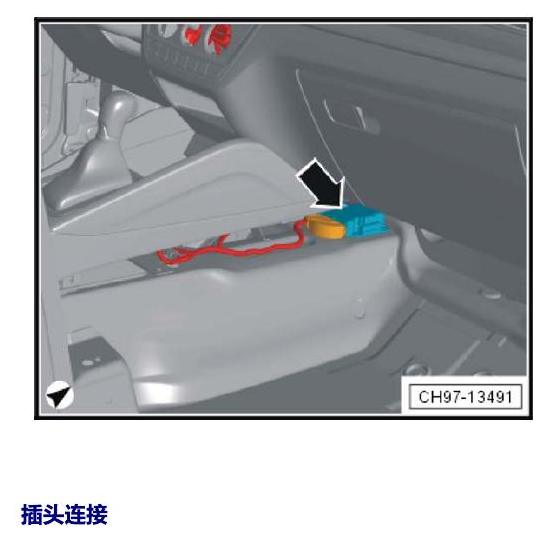

斯柯达柯米克汽车中部的控制单元电路图 — 斯柯达柯米克汽车中部的控制单元电路图原始资料第22页

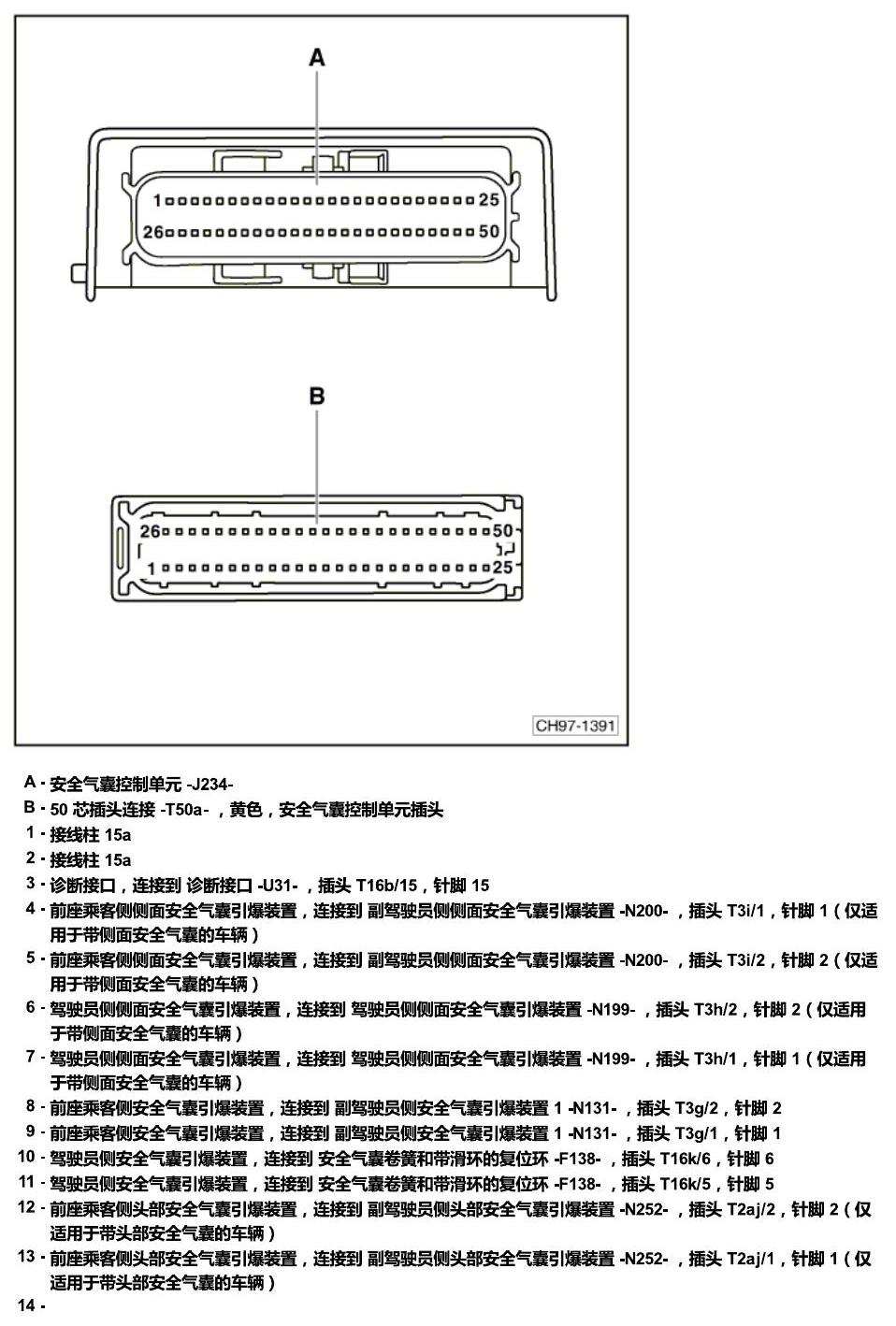

斯柯达柯米克汽车中部的控制单元电路图 — 斯柯达柯米克汽车中部的控制单元电路图原始资料第23页

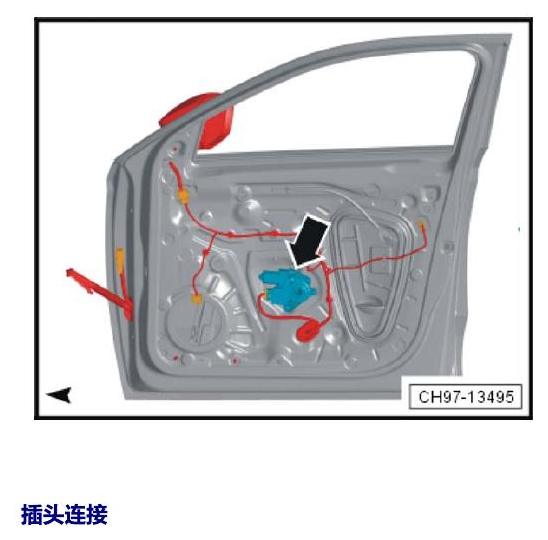

斯柯达柯米克汽车中部的控制单元电路图 — 斯柯达柯米克汽车中部的控制单元电路图原始资料第24页

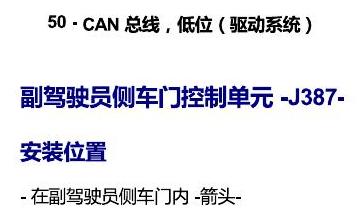

斯柯达柯米克汽车中部的控制单元电路图 — 斯柯达柯米克汽车中部的控制单元电路图原始资料第25页

斯柯达柯米克汽车中部的控制单元电路图 — 斯柯达柯米克汽车中部的控制单元电路图原始资料第26页

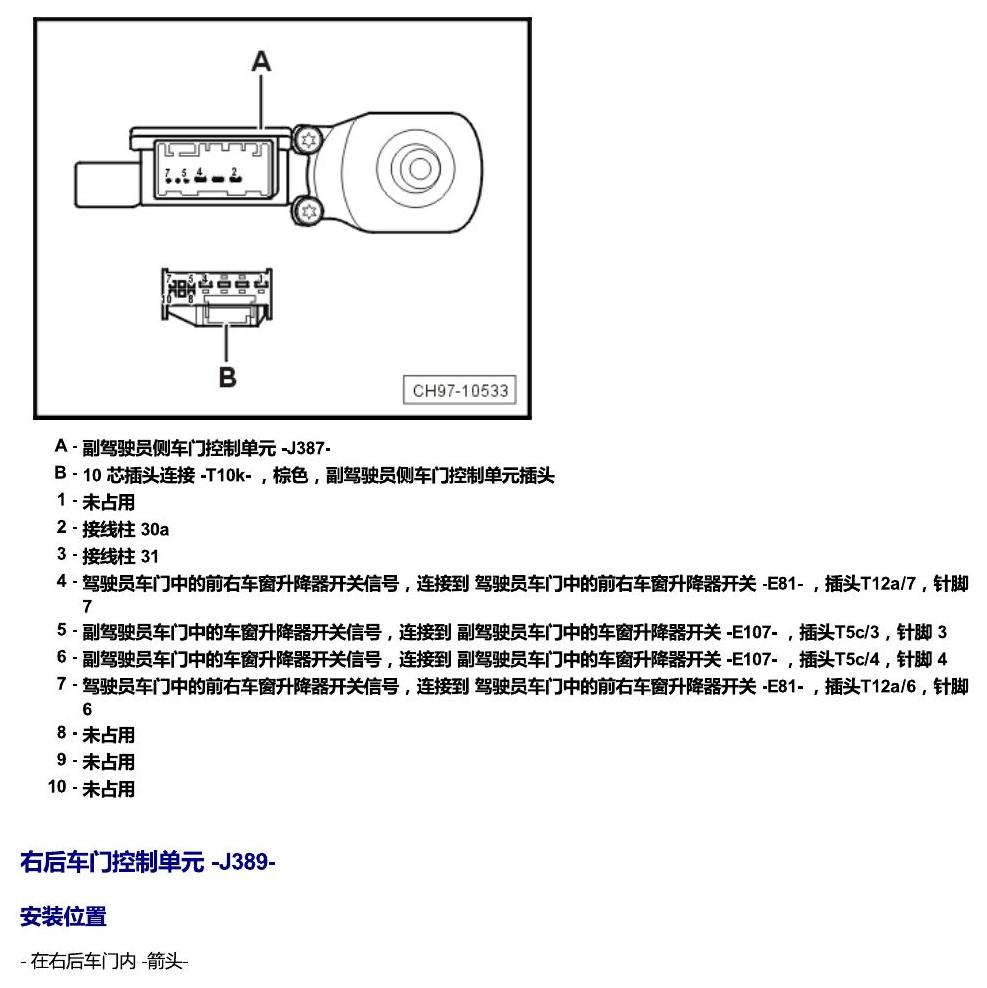

斯柯达柯米克汽车中部的控制单元电路图 — 斯柯达柯米克汽车中部的控制单元电路图原始资料第27页

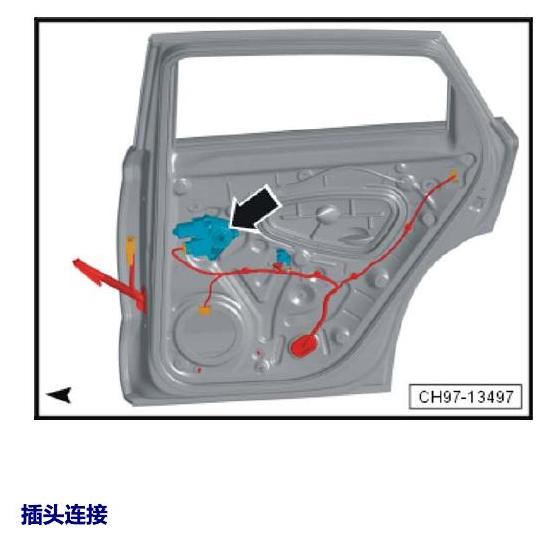

斯柯达柯米克汽车中部的控制单元电路图 — 斯柯达柯米克汽车中部的控制单元电路图原始资料第28页

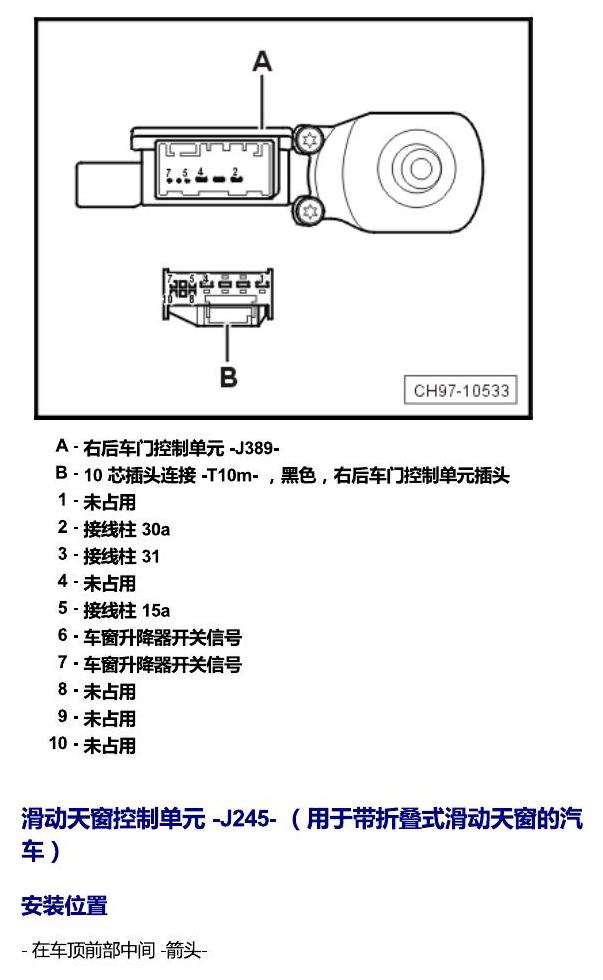

斯柯达柯米克汽车中部的控制单元电路图 — 斯柯达柯米克汽车中部的控制单元电路图原始资料第29页

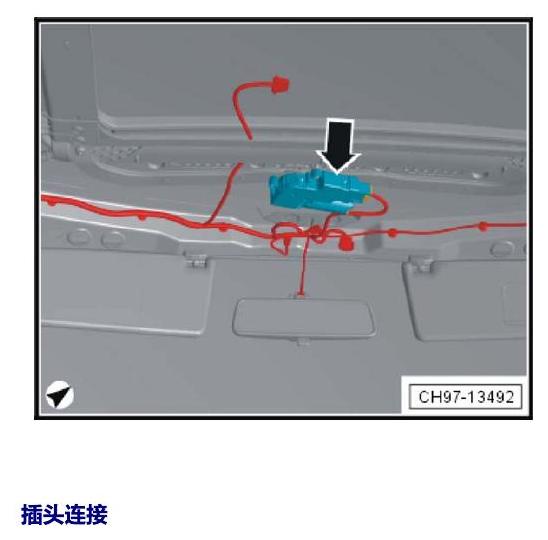

斯柯达柯米克汽车中部的控制单元电路图 — 斯柯达柯米克汽车中部的控制单元电路图原始资料第30页

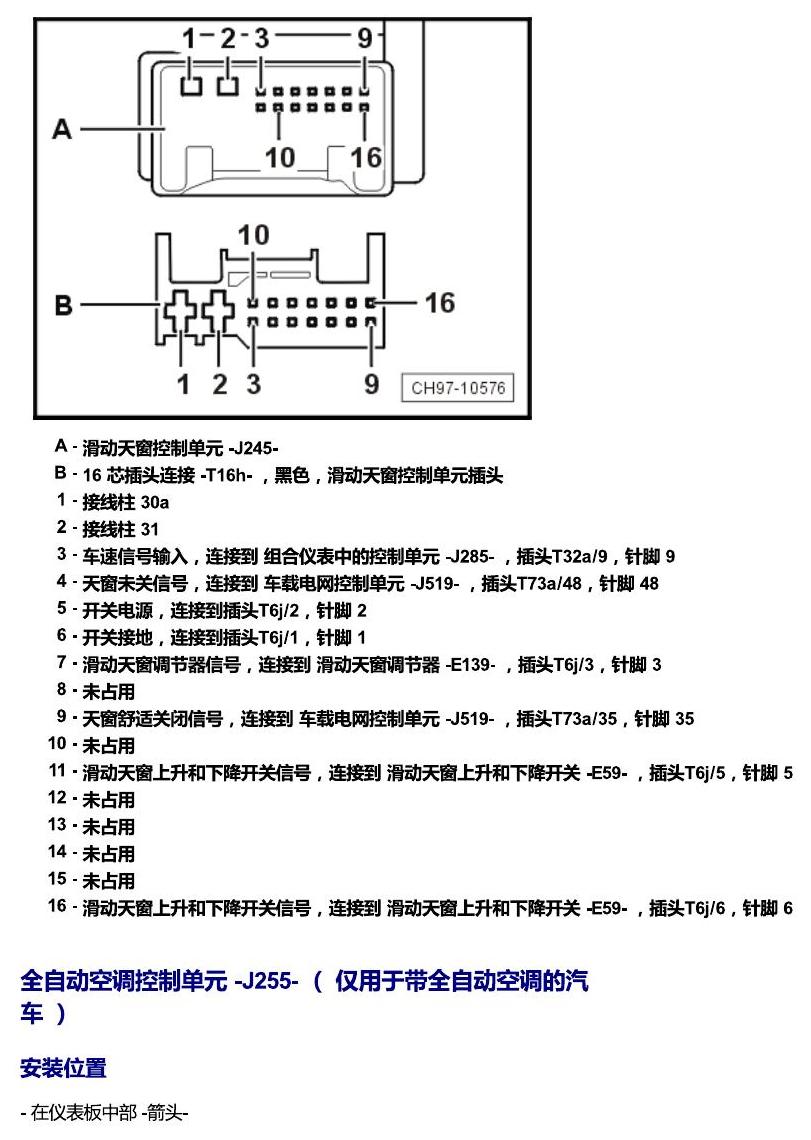

斯柯达柯米克汽车中部的控制单元电路图 — 斯柯达柯米克汽车中部的控制单元电路图原始资料第31页

斯柯达柯米克汽车中部的控制单元电路图 — 斯柯达柯米克汽车中部的控制单元电路图原始资料第32页

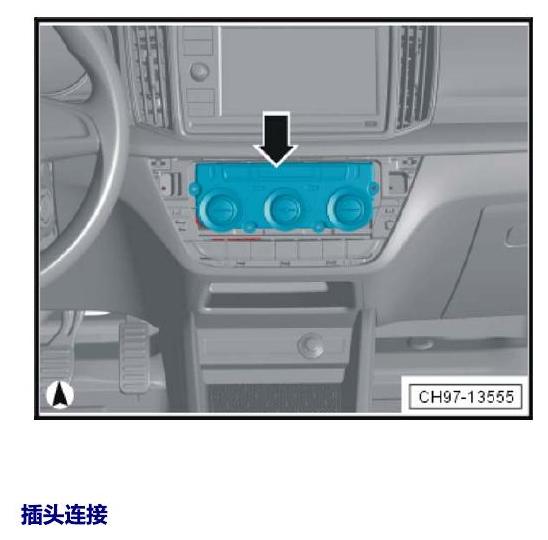

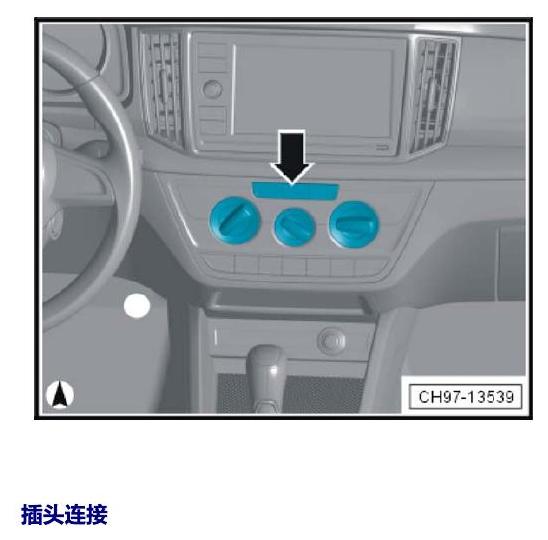

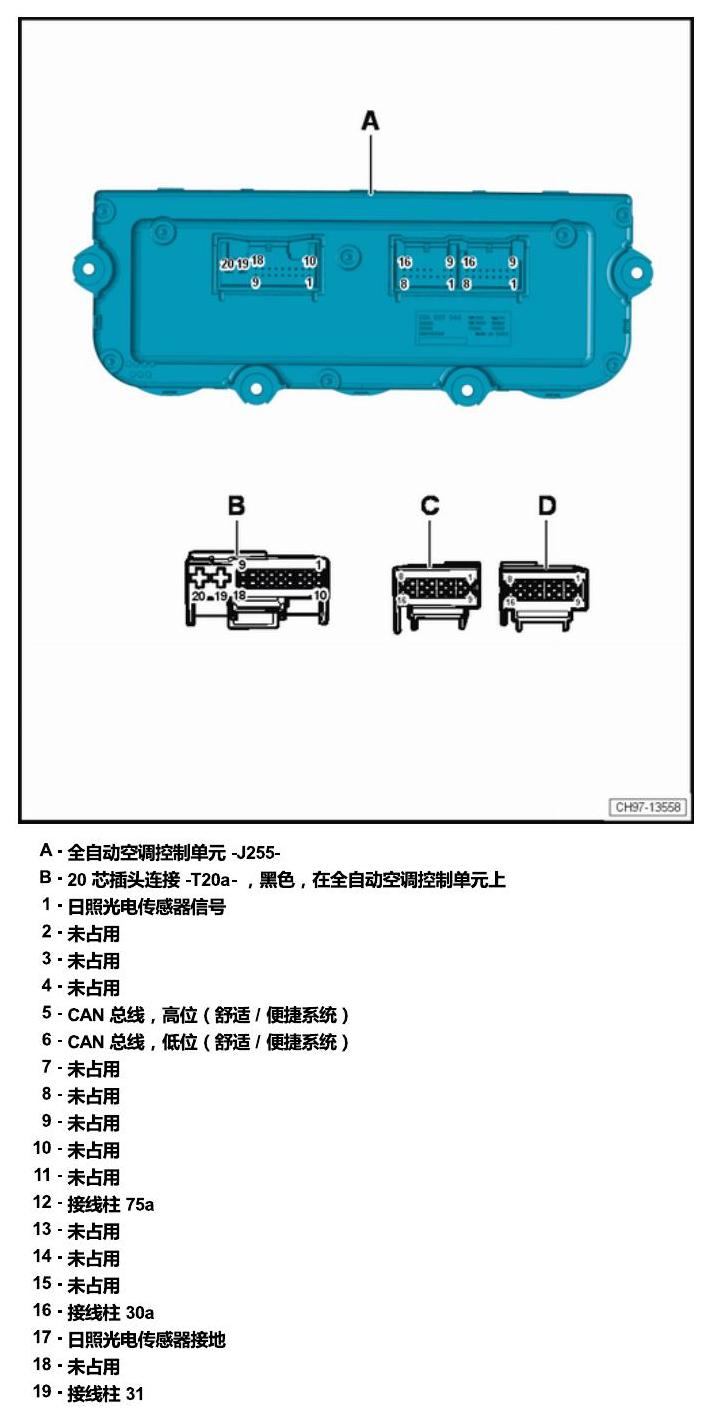

斯柯达柯米克汽车中部的控制单元电路图 — 斯柯达柯米克汽车中部的控制单元电路图原始资料第33页

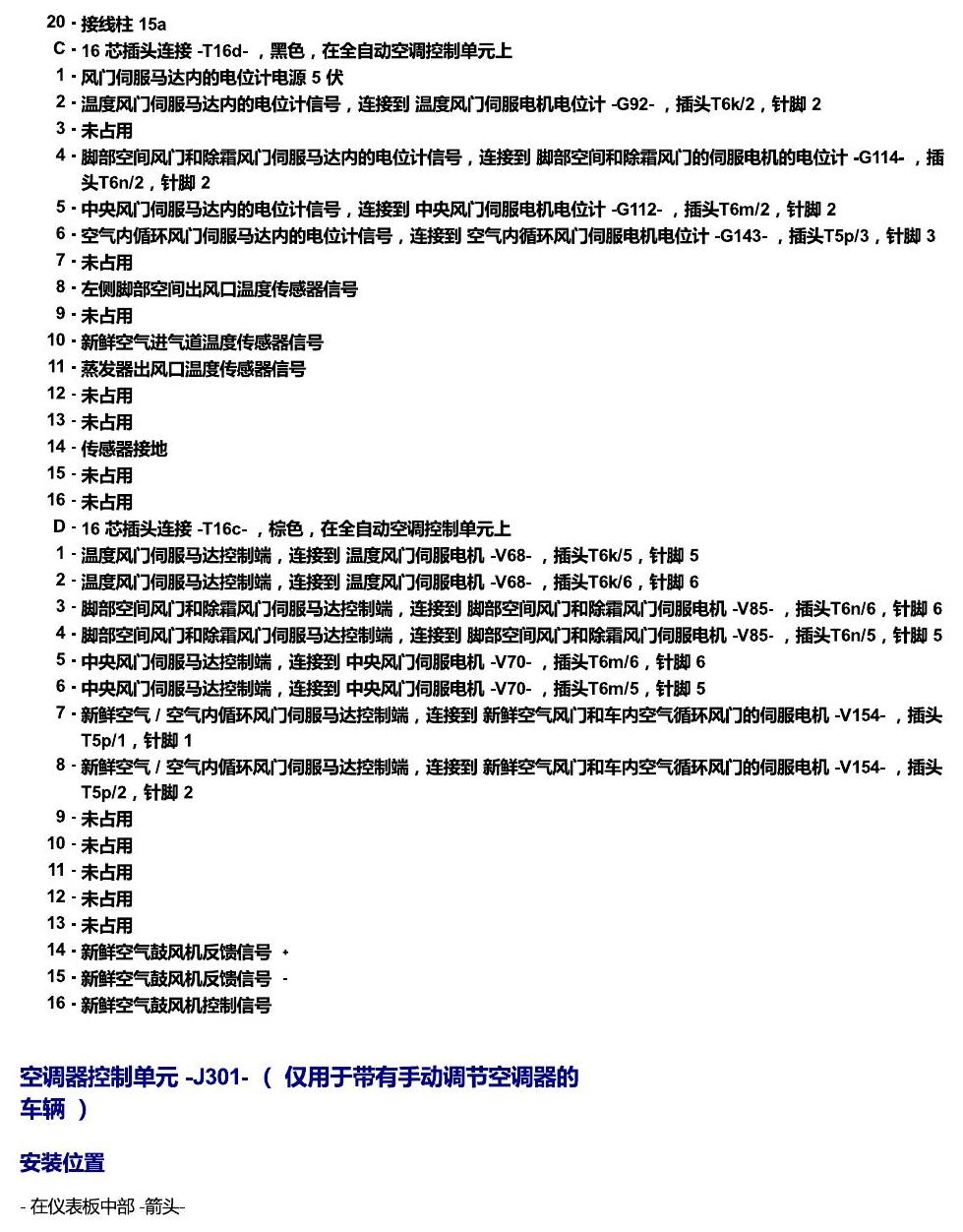

斯柯达柯米克汽车中部的控制单元电路图 — 斯柯达柯米克汽车中部的控制单元电路图原始资料第34页

斯柯达柯米克汽车中部的控制单元电路图 — 斯柯达柯米克汽车中部的控制单元电路图原始资料第35页

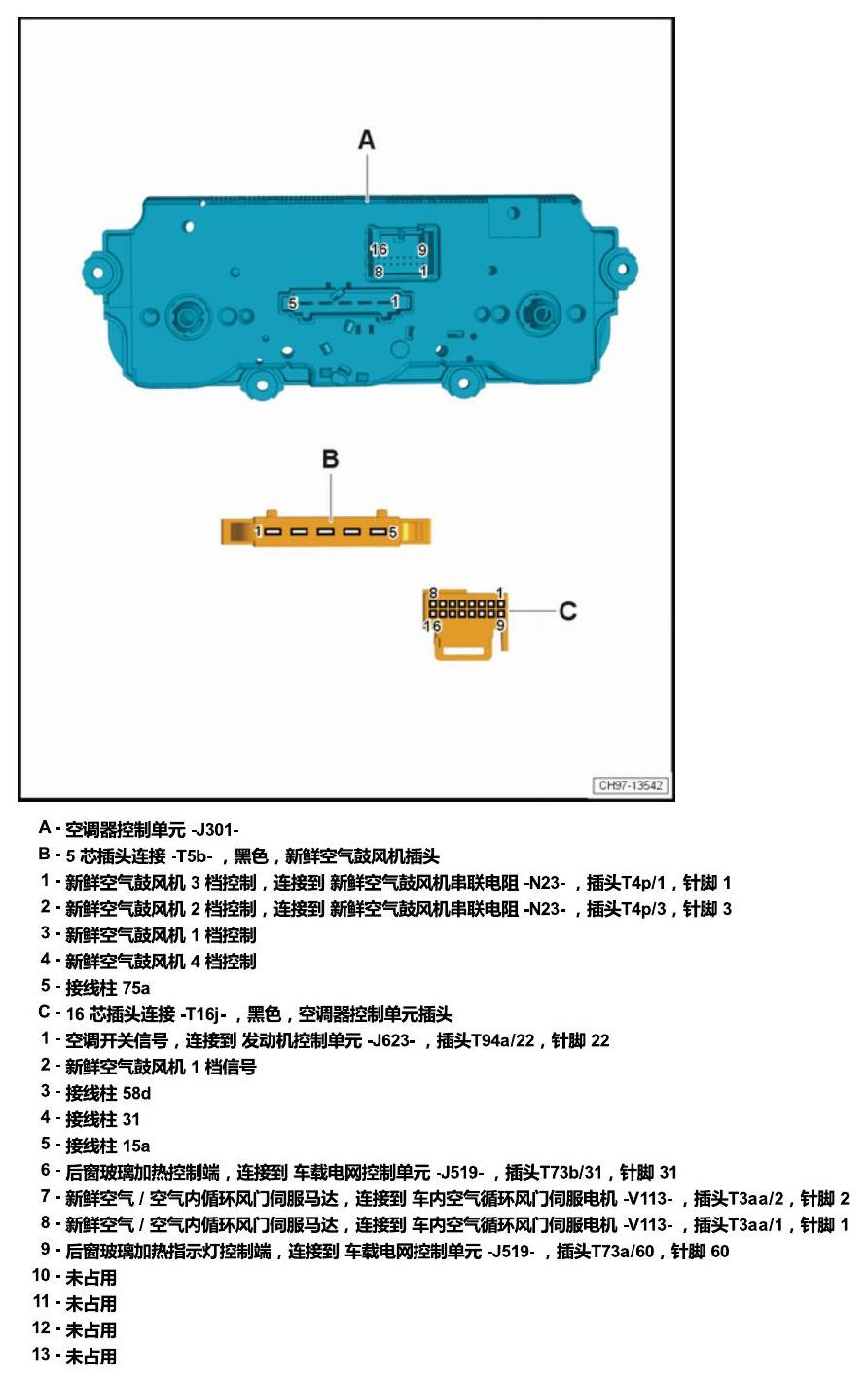

斯柯达柯米克汽车中部的控制单元电路图 — 斯柯达柯米克汽车中部的控制单元电路图原始资料第36页

斯柯达柯米克汽车中部的控制单元电路图 — 斯柯达柯米克汽车中部的控制单元电路图原始资料第37页

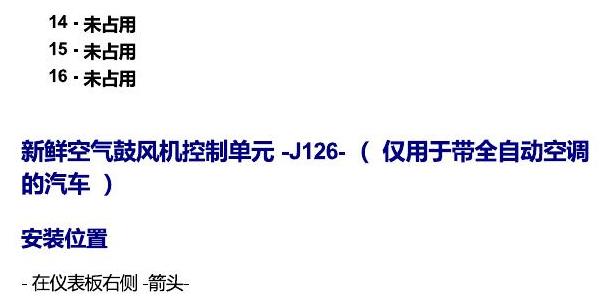

斯柯达柯米克汽车中部的控制单元电路图 — 斯柯达柯米克汽车中部的控制单元电路图原始资料第38页

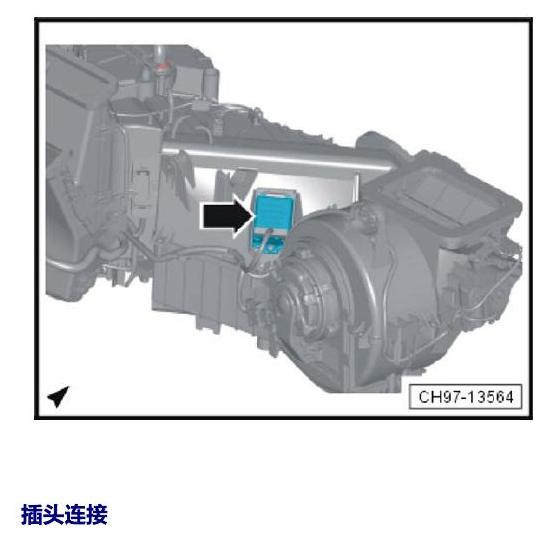

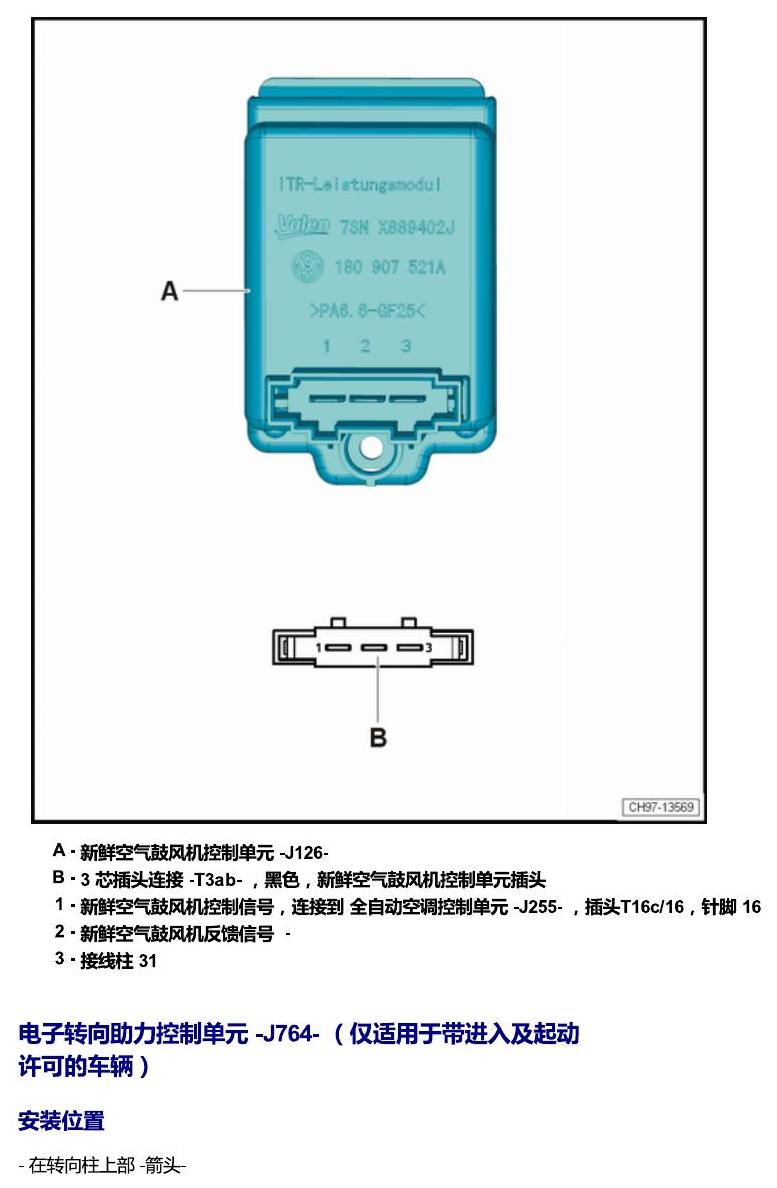

斯柯达柯米克汽车中部的控制单元电路图 — 斯柯达柯米克汽车中部的控制单元电路图原始资料第39页

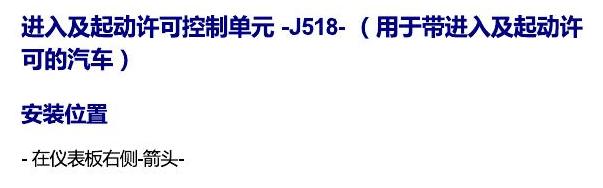

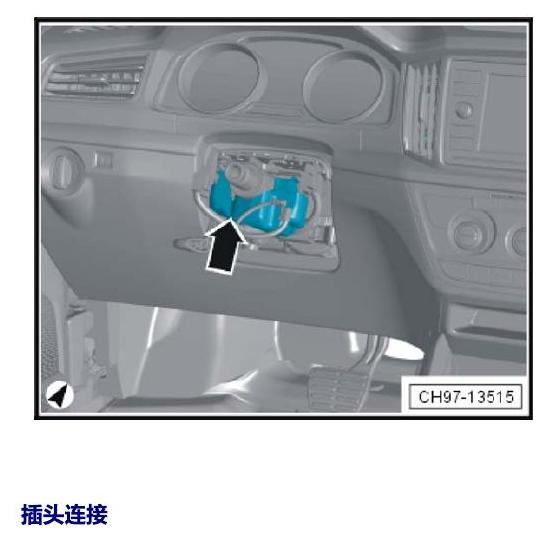

斯柯达柯米克汽车中部的控制单元电路图 — 斯柯达柯米克汽车中部的控制单元电路图原始资料第40页

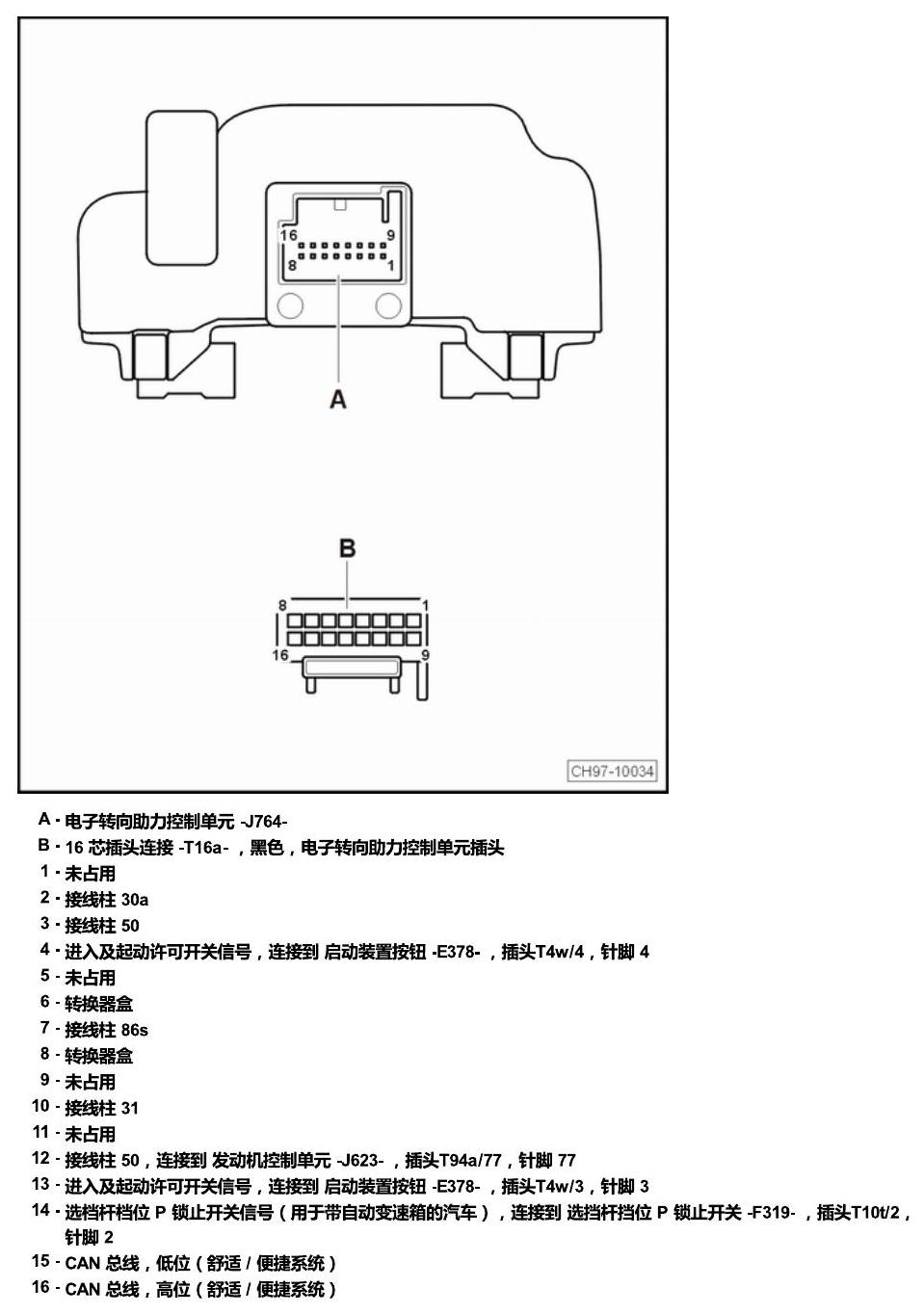

斯柯达柯米克汽车中部的控制单元电路图 — 斯柯达柯米克汽车中部的控制单元电路图原始资料第41页

斯柯达柯米克汽车中部的控制单元电路图 — 斯柯达柯米克汽车中部的控制单元电路图原始资料第42页

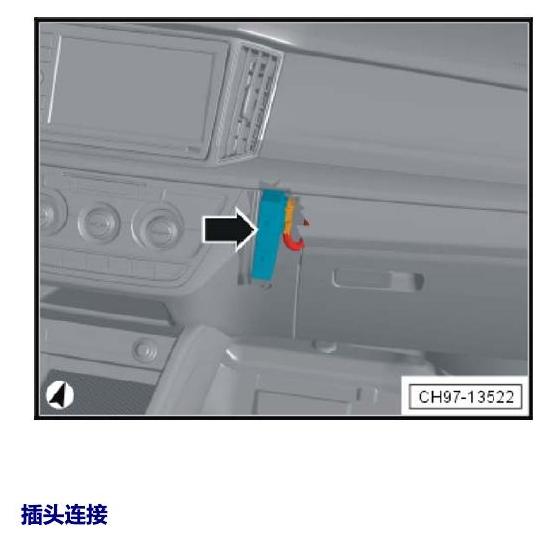

斯柯达柯米克汽车中部的控制单元电路图 — 斯柯达柯米克汽车中部的控制单元电路图原始资料第43页

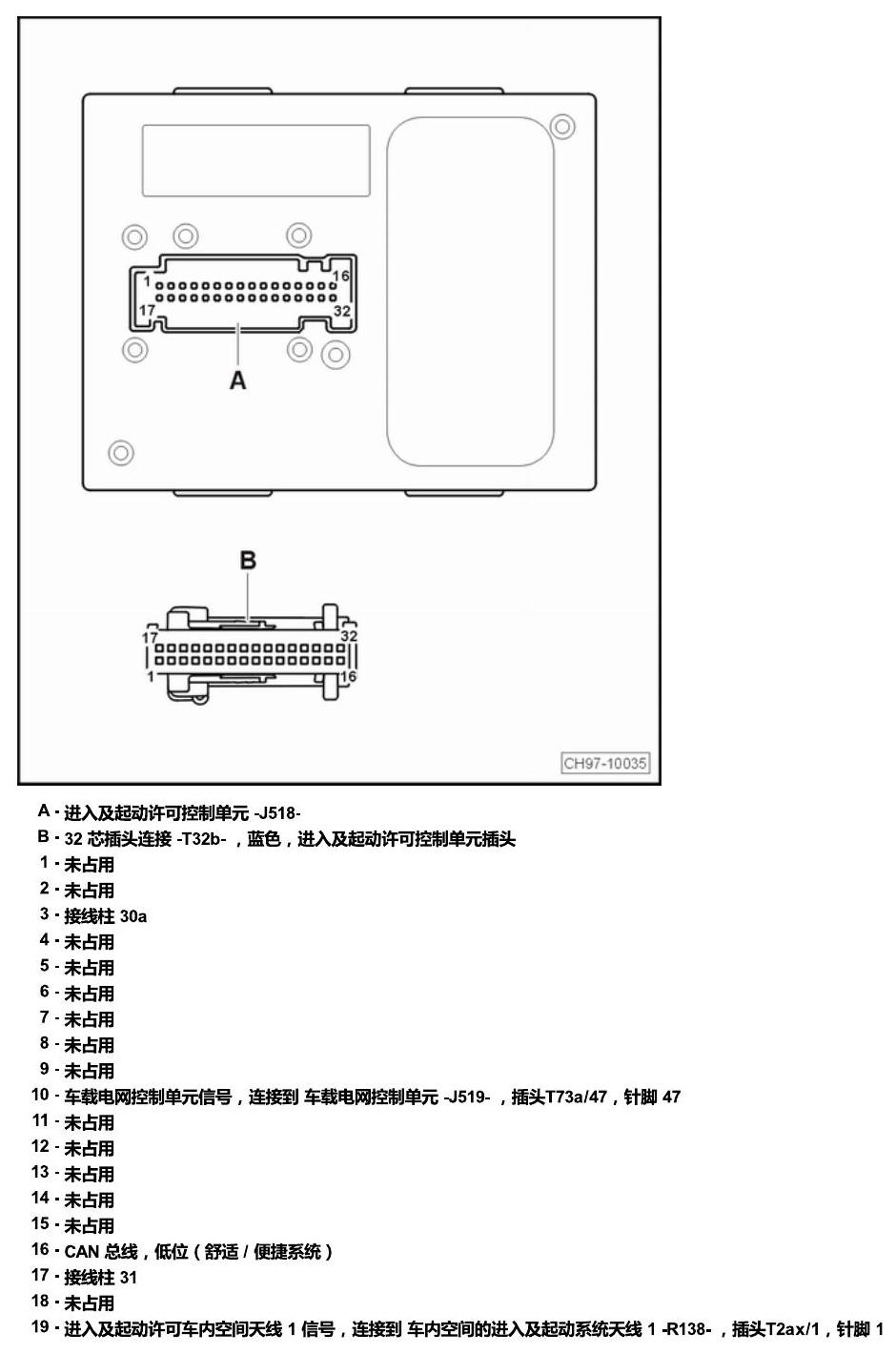

斯柯达柯米克汽车中部的控制单元电路图 — 斯柯达柯米克汽车中部的控制单元电路图原始资料第44页

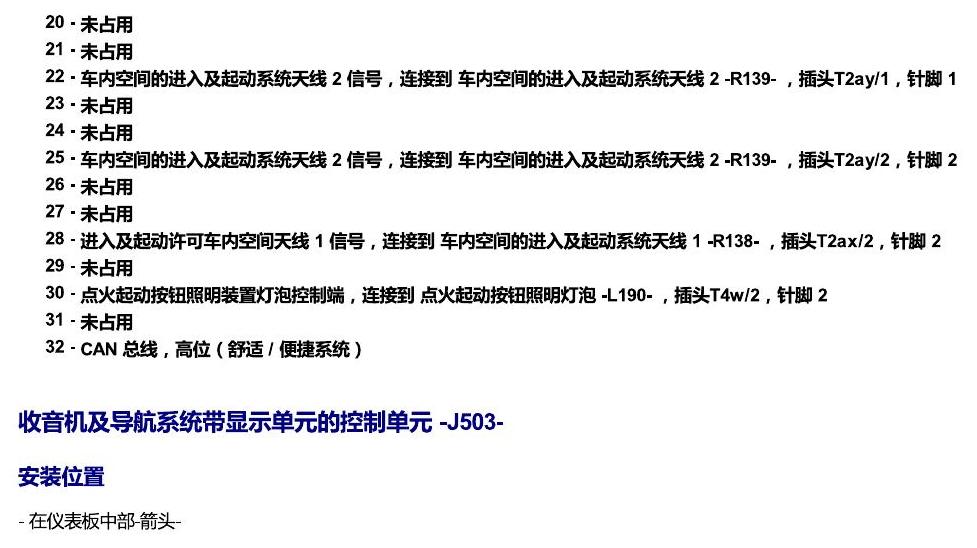

斯柯达柯米克汽车中部的控制单元电路图 — 斯柯达柯米克汽车中部的控制单元电路图原始资料第45页

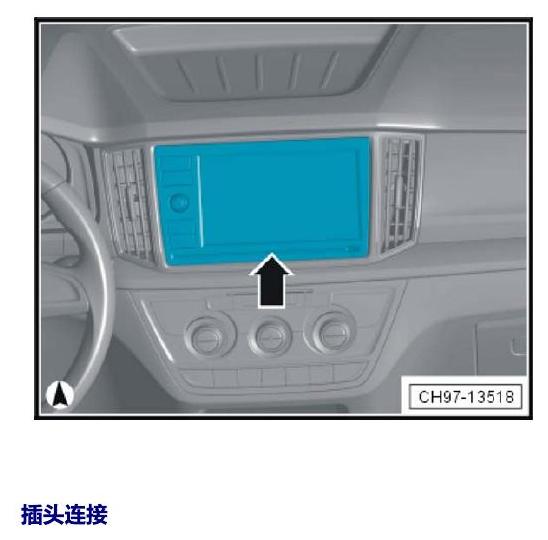

斯柯达柯米克汽车中部的控制单元电路图 — 斯柯达柯米克汽车中部的控制单元电路图原始资料第46页

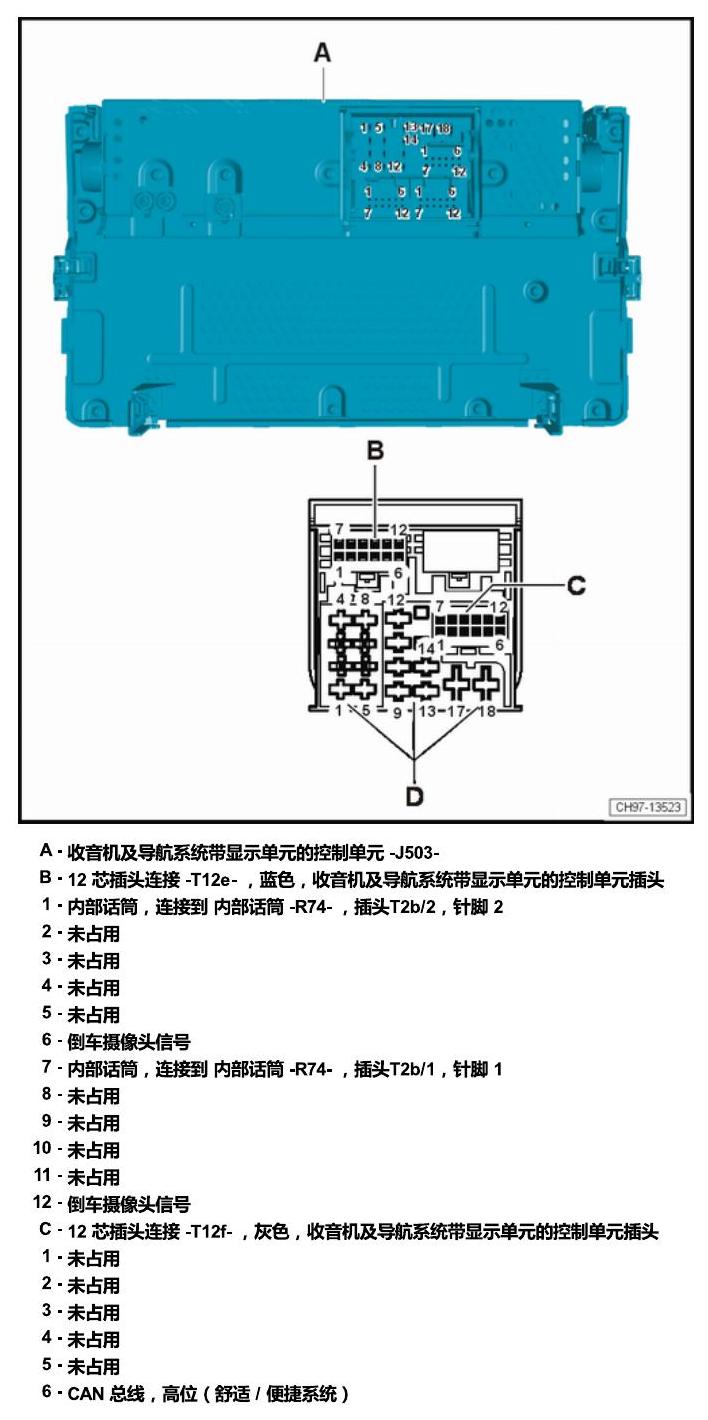

斯柯达柯米克汽车中部的控制单元电路图 — 斯柯达柯米克汽车中部的控制单元电路图原始资料第47页

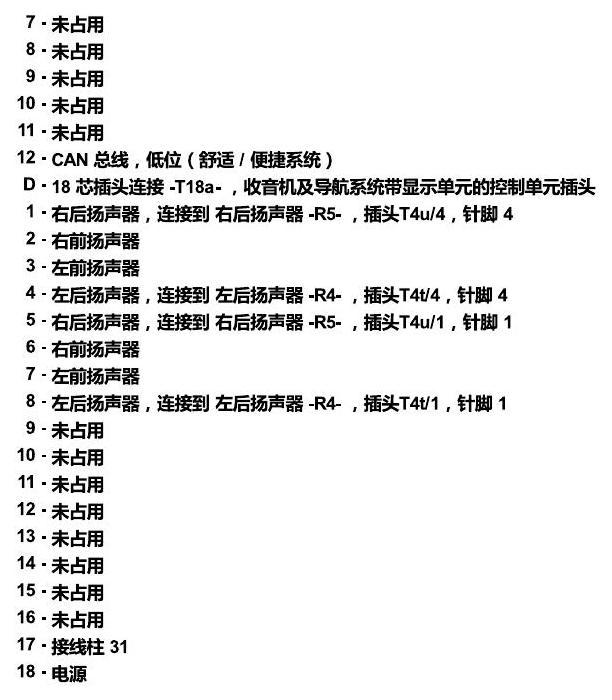

斯柯达柯米克汽车中部的控制单元电路图 — 斯柯达柯米克汽车中部的控制单元电路图原始资料第48页

核对说明

同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。

资料说明：本页内容由维修资料整理转换，主要用于维修技师检修、线路核对和学习参考。不同年款、配置和市场版本可能存在差异，实际维修请以车辆实物、诊断结果和原厂最新资料为准。如相关权利方认为内容不宜展示，可联系我们处理。
