整理北汽幻速 S70车身电脑(52针+48针+22针+32针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。
原始端子图与表图

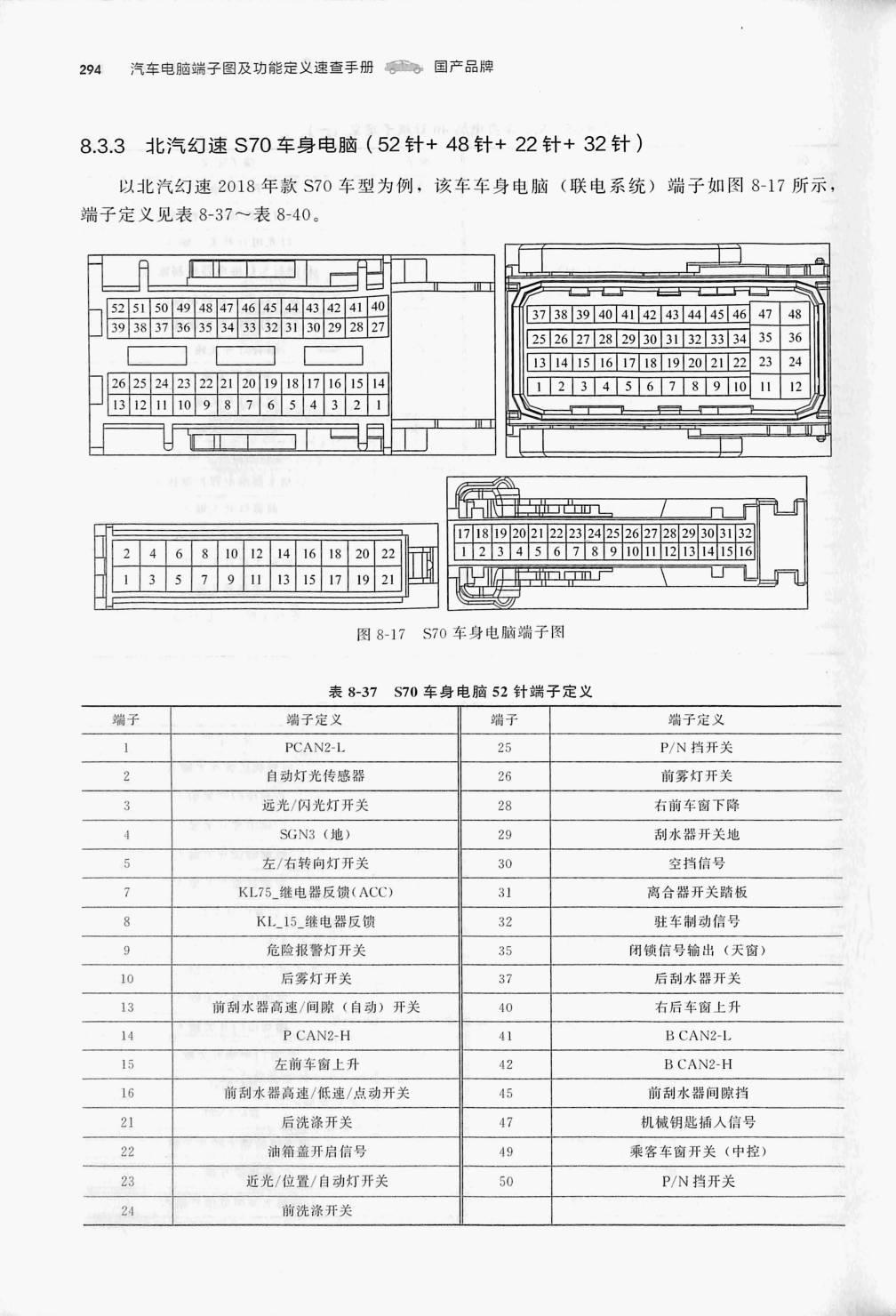

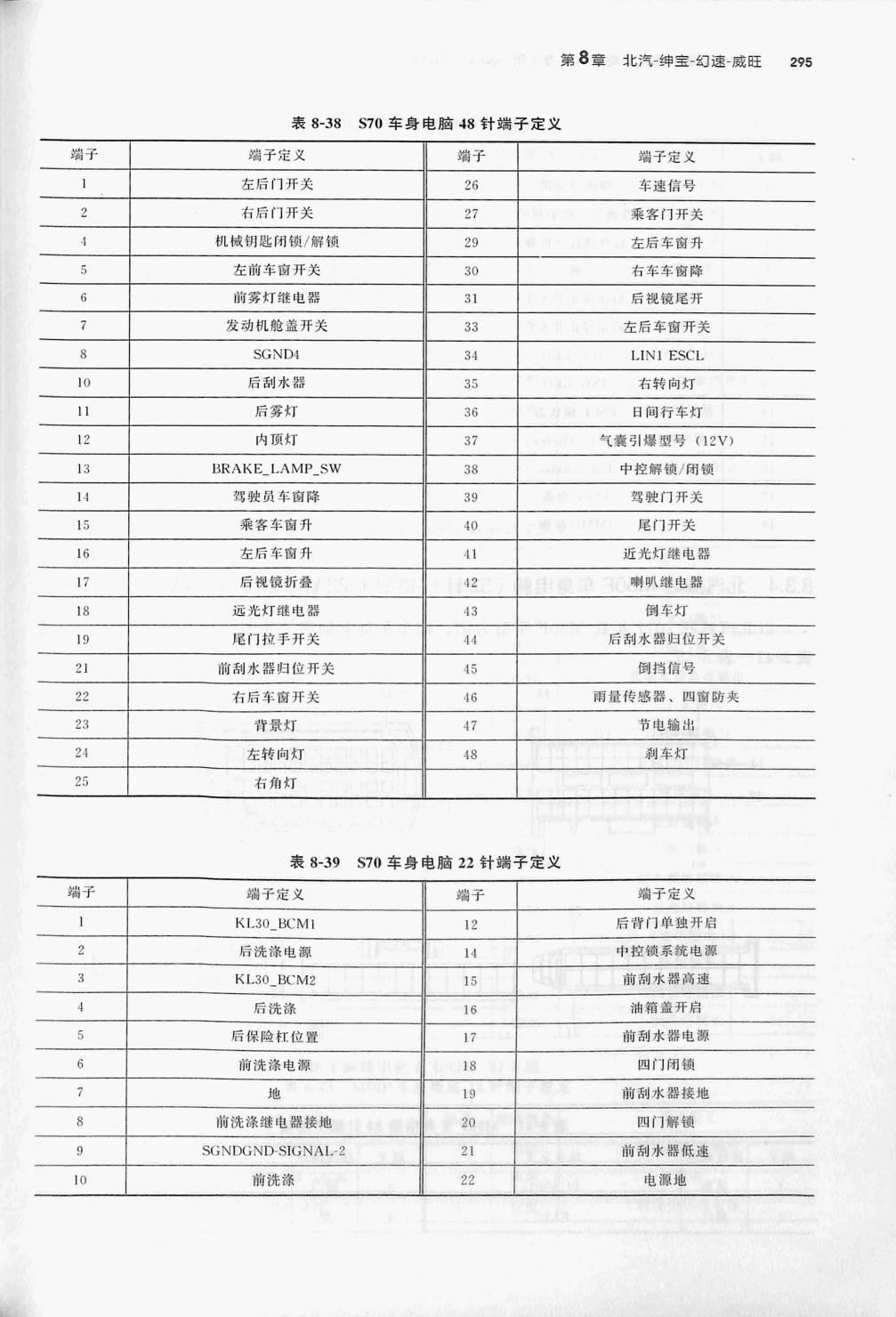

下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。
表 8-37 $70 车身电脑52针端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| PCAN2-L. | 25 | P/N挡开关 | |
| 2 | 自动灯光传感器 | 26 | 前雾灯开关 |
| 3 | 远光/闪光灯开关 | 28 | 右前车窗下降 |
| SGN3(地) | 29 | 刮水器开关地 | |
| 5 | 左/右转向灯开关 | 30 | 空挡信号 |
| KL75_继电器反馈(ACC) | 31 | 离合器开关踏板 | |
| 8 | KL_15_继电器反馈 | 32 | 驻车制动信号 |
| 9 | 危险报警灯开关 | 35 | 闭锁信号输出(天窗) |
| 10 | 后雾灯开关 | 37 | 后刮水器开关 |
| 13 | 前刮水器高速/间隙(自动)开关 | 40 | 右后车窗上升 |
| 14 | P CAN2-H | 41 | B CAN2L |
| 15 | 左前车窗上升 | 42 | B CAN2-H |
| 16 | 前刮水器高速/低速/点动开关 | 45 | 前刮水器间隙挡 |
| 21 | 后洗涤开关 | 47 | 机械钥匙插入信号 |
| 22 | 油箱盖开启信号 | 49 | 乘客车窗开关(中控) |
| 23 | 近光/位置/自动灯开关 | 50 | P/N挡开关 |
| 24 | 前洗涤开关 |
表8-38 S70 车身电脑48针端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 1 | 左后门开关 | 26 | 车速信号 |
| 2 | 右后门开关 | 27 | 乘客门开关 |
| 4 | 机械钥匙闭锁/解锁 | 29 | 左后车窗升 |
| 5 | 左前车窗开关 | 30 | 右车车窗降 |
| 6 | 前雾灯继电器 | 31 | 后视镜尾开 |
| 7 | 发动机舱盖开关 | 33 | 左后车窗开关 |
| 8 | SGND4 | 34 | L.IN1 ESCL |
| 10 | 后刮水器 | 35 | 右转向灯 |
| 11 | 后客灯 | 36 | 日间行车灯 |
| 12 | 内项灯 | 37 | 气囊引爆型号(12V) |
| 13 | BRAKE_LAMP_SW | 38 | 中控解锁/闭锁 |
| 14 | 驾驶员车窗降 | 39 | 驾驶门开关 |
| 15 | 乘客车窗升 | 40 | 尾门开关 |
| 16 | 左后车窗升 | 41 | 近光灯继电器 |
| 17 | 后视镜折叠 | 42 | 喇叭继电器 |
| 18 | 远光灯继电器 | 43 | 倒车灯 |
| 19 | 尾门拉手开关 | 44 | 后刮水器归位开关 |
| 21 | 前刮水器归位开关 | 45 | 倒挡信号 |
| 22 | 右后车窗开关 | 46 | 雨量传感器、四窗防夹 |
| 23 | 背景灯 | 47 | 节电输出 |
| 24 | 左转向灯 | 48 | 刹车灯 |
| 25 | 右角灯 |
表8-39 S70 车身电脑22针端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 端子 | 端子定义 | 端予 | 端子定义 |
| KL30_BCMI | 12 | 后背门单独开启 | |
| 后洗涤电源 | 14 | 中控锁系统电源 | |
| 3 | KL.30_BCM2 | 15 | 前刮水器高速 |
| 4 | 后洗涤 | 16 | 油箱盖开启 |
| 后保险杠位置 | 17 | 前刮水器电源 | |
| 6 | 前洗涤电源 | 18 | 四门闭镇 |
| 7 | 地 | 19 | 前刮水器接地 |
| 8 | 前洗涤继电器接地 | 20 | 四门解锁 |
| 9 | SGNDGND-SIGNAL-2 | 21 | 前刮水器低速 |
| 10 | 前洗涤 | 22 | 电源地 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
