奔驰MBUX/NTG6系统：Connect 5、Connect 20、增强现实与故障诊断

MBUX是Mercedes-Benz User Experience的缩写，早期系统属于NTG6平台。与前代NTG主机相比，它把触摸显示、自然语音、用户界面、硬盘导航、智能手机互联、在线服务和可选增强现实导航整合得更紧密，但这些功能仍由显示屏、仪表、主机、麦克风、摄像头、远程通信模块及车载网络共同完成。诊断时必须把“一个界面”拆成多条实际链路。

一、MBUX不是一块大屏幕

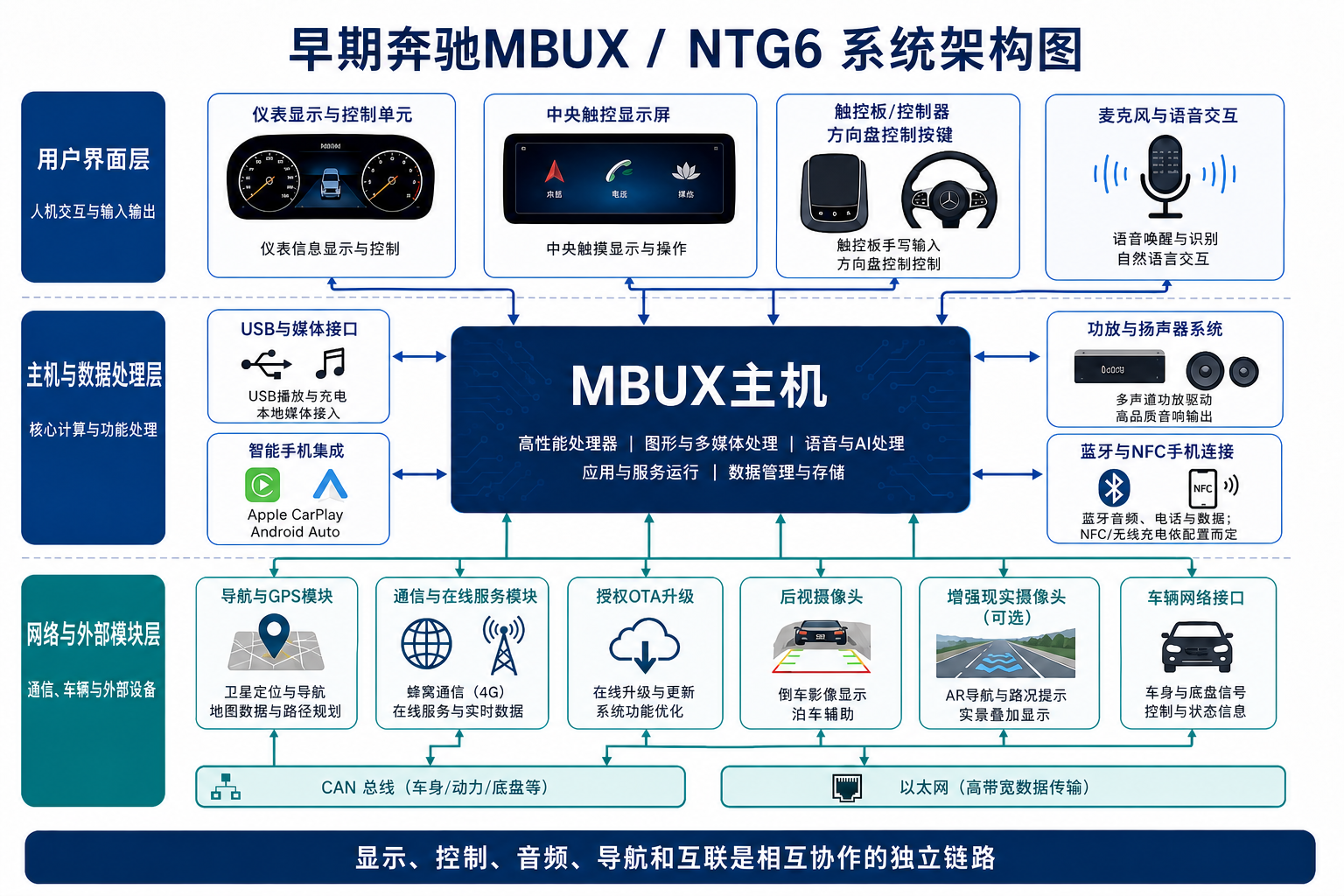

中央触摸屏只是人机界面的一部分。仪表显示、方向盘按键、触摸板、语音麦克风、功放、USB、蓝牙、导航、后视摄像头和在线服务都可能由不同控制单元或连接路径承担。中央屏黑但仪表正常，与两块屏同时异常，故障范围明显不同。

二、早期MBUX有Connect 5和Connect 20

早期资料把硬件分为Connect 5及Connect 20 Mid、High等范围。Connect 5面向基础互联与显示，部分版本把主机和仪表控制集成为一体；Connect 20提供更高的处理能力、触摸显示、预装硬盘导航能力、集成媒体接口及远程通信服务，High版本可扩展更丰富的导航、增强现实和高级音响。

这些等级名称只能描述平台范围，不能直接推导某辆车一定配备哪些功能。同一等级会因车型、生产日期、市场和数据卡出现不同屏幕、导航、摄像头、平视显示及在线服务。

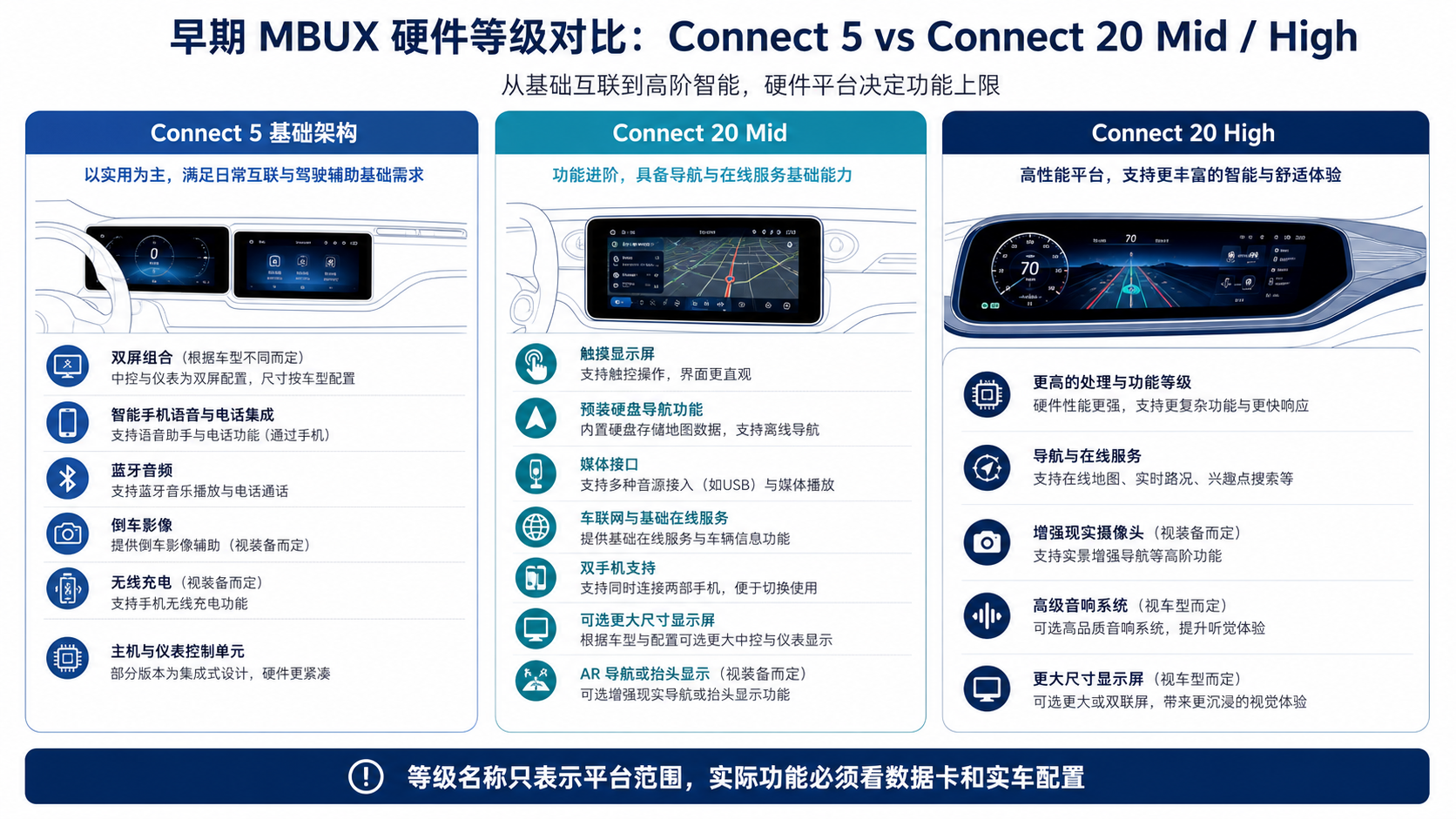

三、三个硬件等级的功能边界

• Connect 5：可提供双屏组合、手机语音与电话、蓝牙音频、倒车影像或无线充电等基础功能，均依配置而定。
• Connect 20 Mid：支持中央触摸屏、硬盘导航能力、媒体接口、基础在线服务和双电话等扩展。
• Connect 20 High：提升处理与功能等级，可配增强现实导航、高级音响、更大显示和更丰富在线功能。
• 等级相同也不代表主机、仪表和显示屏可以跨车型直接互换。

四、仪表和中央屏可能是分体架构

部分MBUX版本的仪表控制单元与显示部分分开，另一些基础架构会把主机和仪表控制功能集成。诊断或换件前，应通过实车电路、诊断身份和零件号确认结构。如果把分体式问题误判成主机整体损坏，容易造成高成本误换。

五、用户可以从多个入口控制系统

MBUX可通过中央触摸屏、触摸板或控制器、方向盘多功能按键及语音进行操作。一个入口失效而其他入口正常，是非常有价值的定位信息。例如触摸无反应但方向盘按键和语音都正常，故障更偏向触摸面板、控制器、连接或输入软件，而不是整台主机完全离线。

六、语音系统不只依赖麦克风

语音不能唤醒时，先检查麦克风供电和信号、静音或隐私设置、语言和用户配置，再判断语音服务状态。离线命令和依赖在线服务的命令表现可能不同；网络或账户服务异常，不应被误判为麦克风故障。

七、导航、实时交通与Car-to-X是不同层级

硬盘导航可以在没有实时网络时完成基础定位和路线规划；实时交通、在线搜索及Car-to-X需要远程通信、服务可用性和数据连接。导航地图正常但实时交通没有数据，重点应转向通信和服务状态，而不是先更换GPS天线或主机。

八、增强现实导航如何工作

配备增强现实摄像头时，系统把前方道路影像与导航提示叠加在中央屏上。摄像头可识别道路环境并为画面叠加提供视频基础。导航本身正常但AR画面缺失时，先确认车辆是否具备该配置，再检查摄像头供电、视频和数据链路、标定状态及主机功能许可。

AR摄像头异常不一定导致普通地图导航失效；普通定位和路线规划仍可能正常。因此“导航正常、AR不显示”应作为独立症状记录。

九、OTA并不等于所有软件都能在线更新

部分高阶主机支持授权的远程软件更新，但更新范围、车辆电压、网络、存储空间、账户和服务条件均受限制。控制单元不在线、车辆电压不足或版本不适用时，OTA可能无法开始或完成。涉及安全、编码或特定控制单元的软件仍可能需要授权维修流程。

十、中央屏黑但仪表正常

• 检查中央显示屏供电、搭铁和唤醒。
• 检查主机至中央屏的数据连接及插接件。
• 读取主机与显示屏故障码、在线状态和显示输出状态。
• 确认触摸声音或其他主机功能是否仍可工作。
• 对比倒车影像、音频和语音是否正常，判断主机还是显示分支。

十一、仪表和中央屏同时异常

同时异常优先检查公共供电、主机或仪表控制启动状态、CAN及以太网通信和车辆唤醒。若其他车辆控制功能也有低电压或网络故障，应先处理公共原因。不要在未知架构下分别更换两块显示屏。

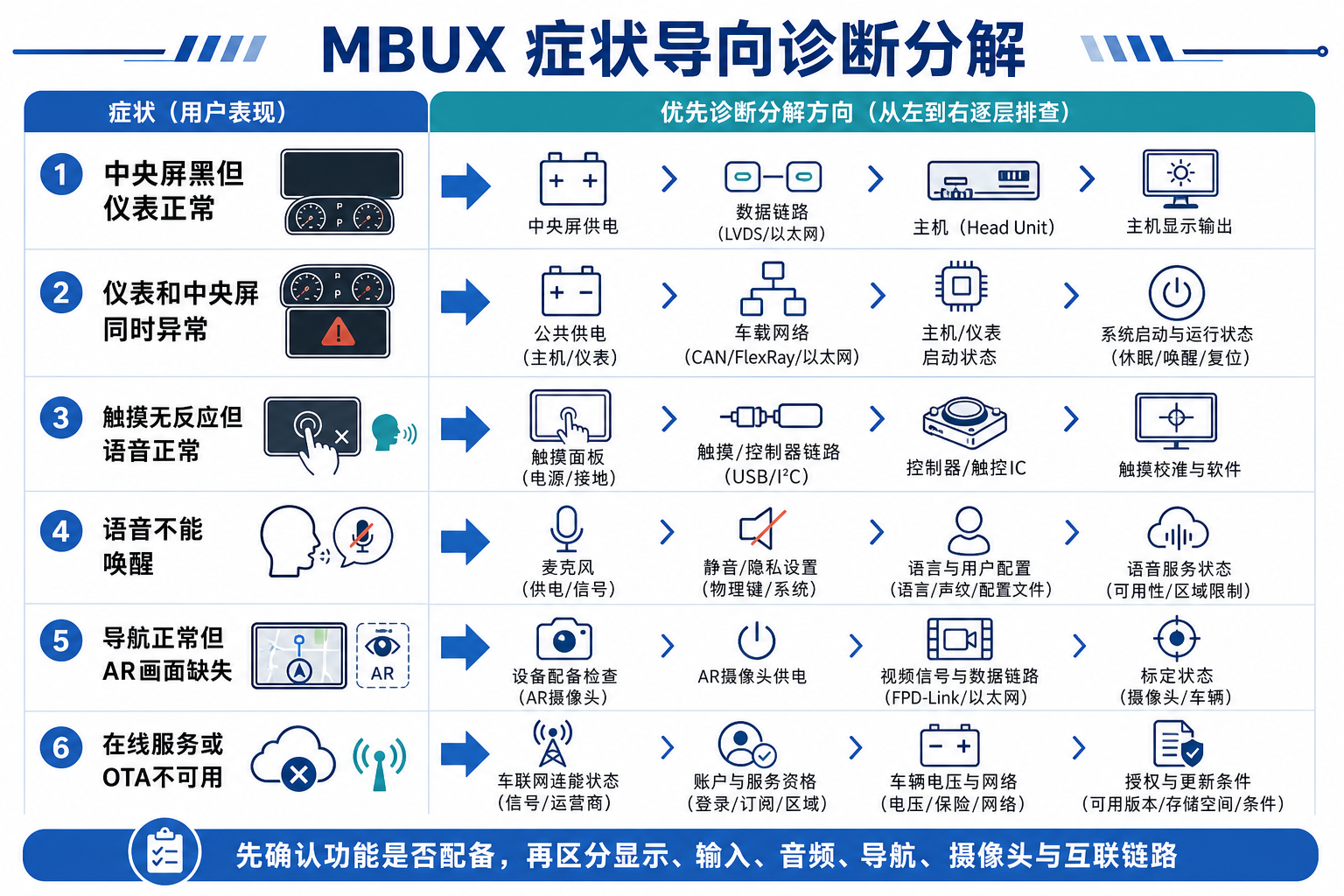

十二、按症状拆分诊断链路

• 中央屏黑、仪表正常：中央屏供电、数据链路和主机显示输出。
• 两屏同时异常：公共供电、网络、主机/仪表启动及唤醒状态。
• 触摸无反应、语音正常：触摸面板、控制器、连接和输入软件。
• 语音不能唤醒：麦克风、静音/隐私、语言配置及语音服务。
• 导航正常、AR缺失：配置、AR摄像头、视频数据和标定。
• 在线服务或OTA不可用：远程通信、服务资格、电压、网络和更新条件。

十三、换件前必须保存哪些证据

• 车辆数据卡、主机/仪表/显示屏诊断身份和零件号。
• 故障发生时的屏幕、声音、触控、语音及网络表现。
• 所有相关控制单元故障码和实际值。
• 车辆12V电压、搭铁和网络在线状态。
• 当前软件版本、更新历史和服务状态。
• 外接手机、USB或加装设备对故障的影响。

十四、常见误判

看到大屏黑就认为MBUX主机损坏；语音不能联网就更换麦克风；普通导航正常便认定AR摄像头也正常；在线服务失效就尝试反复OTA；或仅凭Connect 20名称订购主机，都是常见误判。MBUX功能整合度高，但维修判断必须回到具体链路。

诊断思路小结

MBUX的核心变化是交互方式和数据整合，而不是所有功能都集中在同一部件。先识别Connect等级与实车配置，再通过“哪个入口正常、哪个显示异常、离线与在线功能有什么差别”缩小范围，最后检查供电、网络、摄像头、麦克风、显示和主机，才能做出可靠的更新或换件决定。
