2024+ 特斯拉 Model 3 SOP8 旋变与加速踏板：Excitation、Sin/Cos 与双通道信号

旋变六线和踏板双通道必须按各自端号追踪，不能用通用信号卡替代线路图。本文按Tesla Model 3 SOP8 Drive Inverters Resolvers And Pedals交互page=20、打印页21 OF 57整理，发布日期05 2023。先确认VIN、生产日期、左右舵、AWD及线束版本，标题2024+不能替代实车适用性判断。

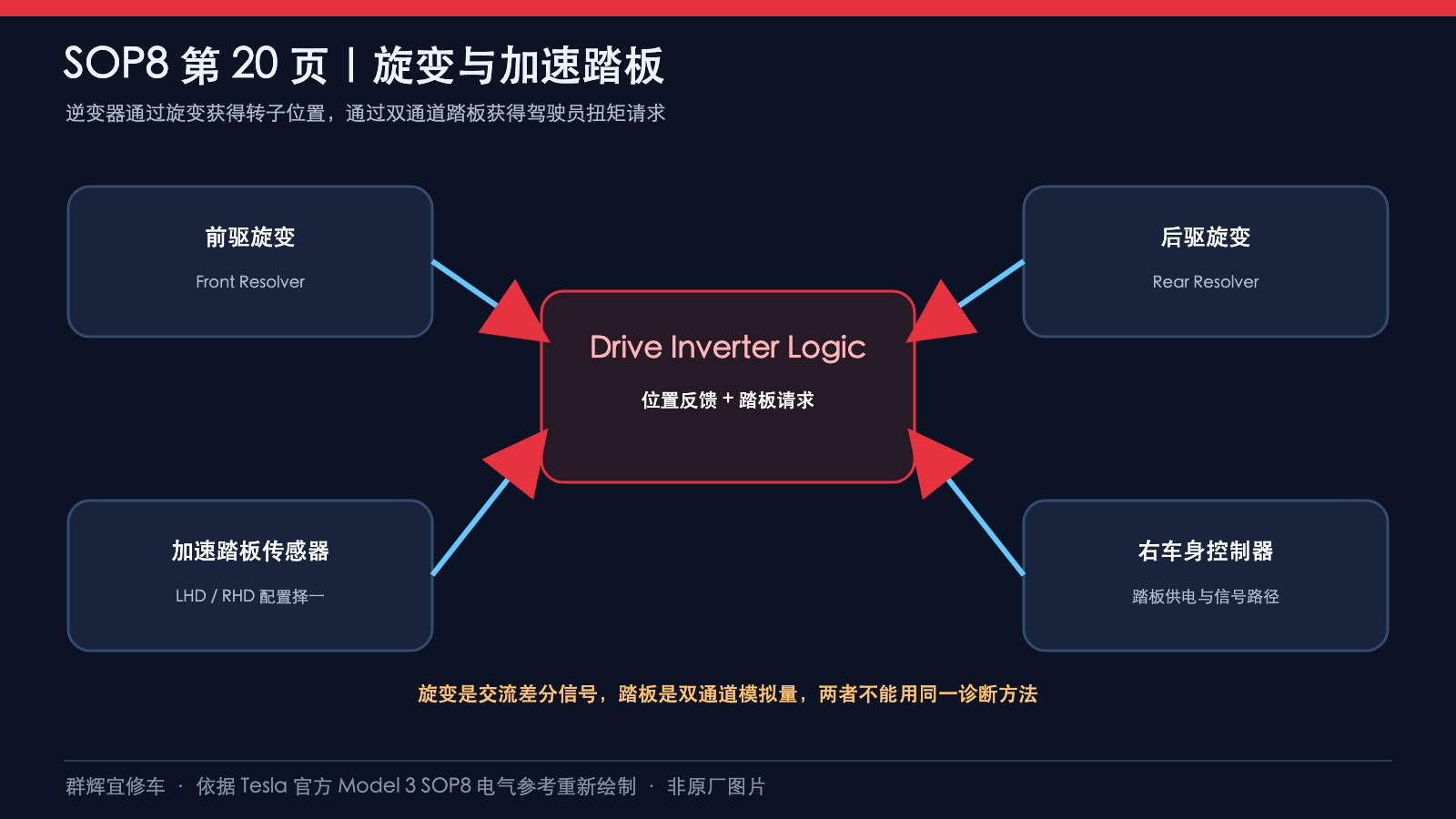

原厂把踏板接入Body Controller Right（右车身控制器），旋变接入相应驱动逆变器逻辑端，两类线路不能混画为踏板直接控制旋变。原图控制器端写X050，本文按原标保留，不擅自改为X050A/B。配图为电气连接示意，不代表插头端面方向。

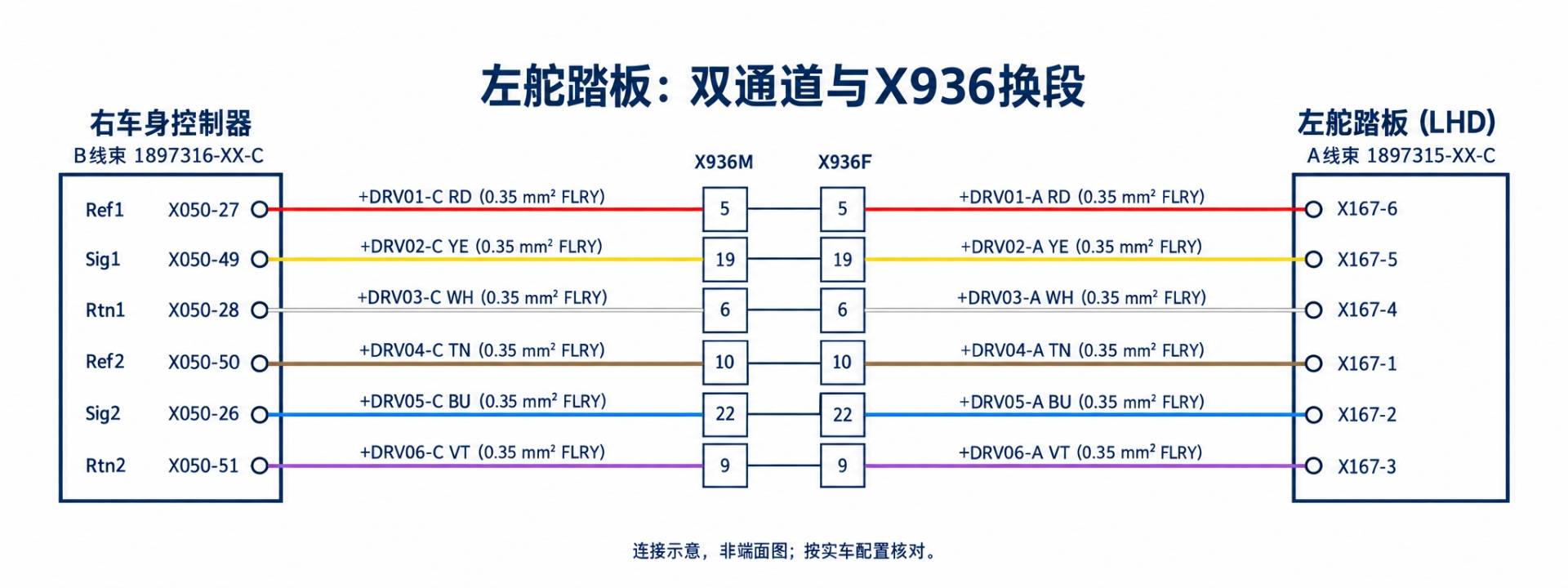

1、左舵踏板：双通道与X936换段

仅LHD。控制器侧C段属于B线束1897316-XX-C；经X936M/F转到A段，属于A线束1897315-XX-C。六线均0.35 mm² FLRY。两个通道分别是Ref1/Sig1/Rtn1和Ref2/Sig2/Rtn2，信号线返回控制器，不能把两个返回端并接。

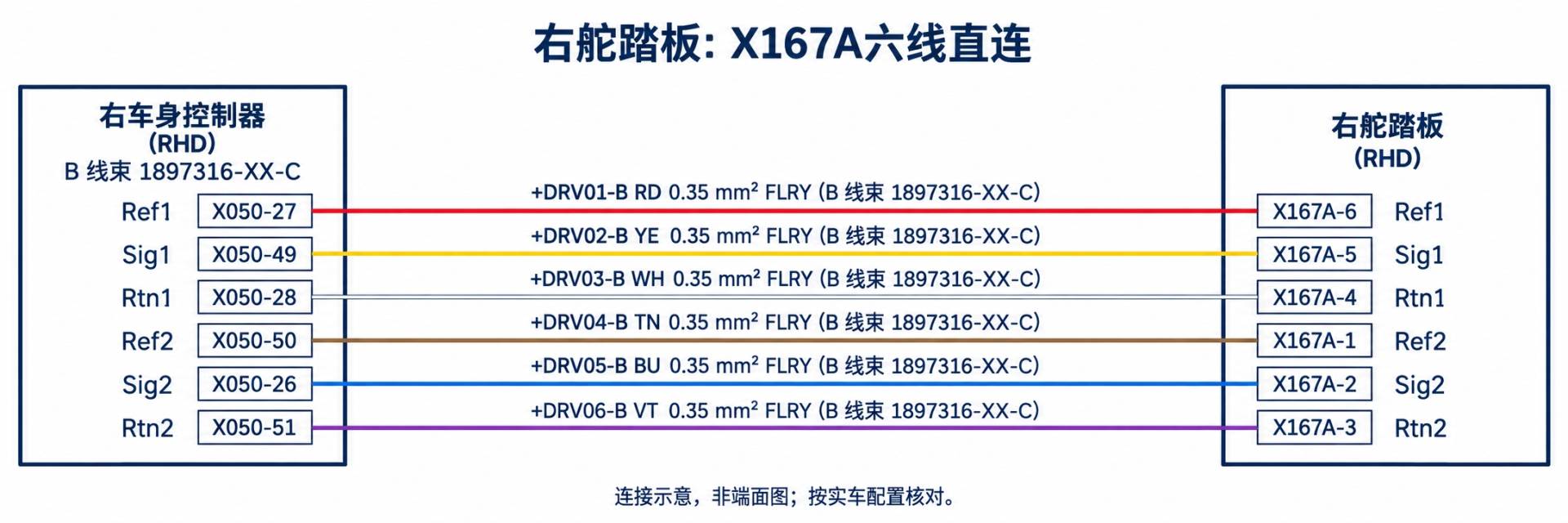

2、右舵踏板：X167A六线直连

仅RHD。六线均为B后缀、0.35 mm² FLRY，位于B线束1897316-XX-C。本页右舵支路没有左舵的X936换段。X167A后缀不可省略；左右舵是互斥配置，不表示同车两只踏板。

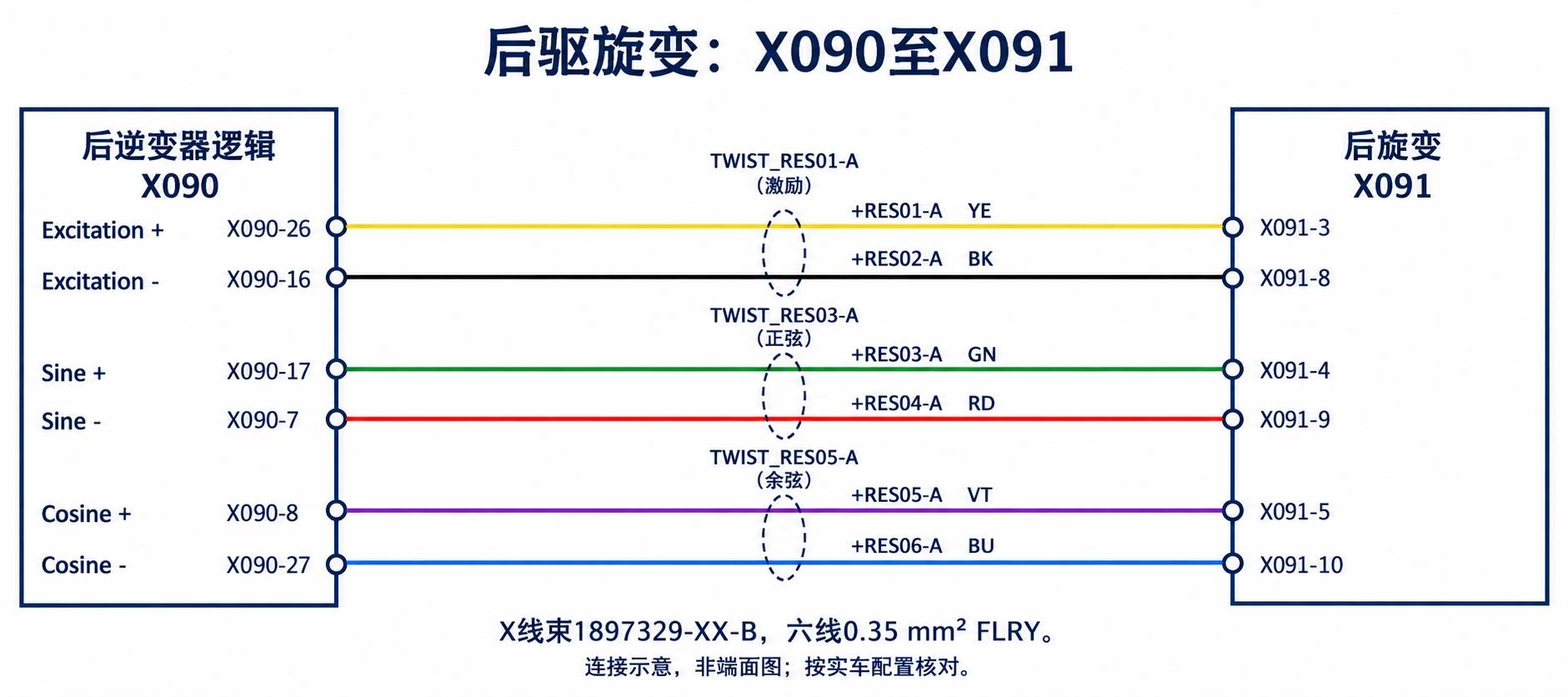

3、后驱旋变：X090至X091

X线束1897329-XX-B，六线0.35 mm² FLRY。三组绞线对TWIST_RES01-A、TWIST_RES03-A、TWIST_RES05-A，分别为激励、正弦、余弦。不要把各负端视为公共搭铁。

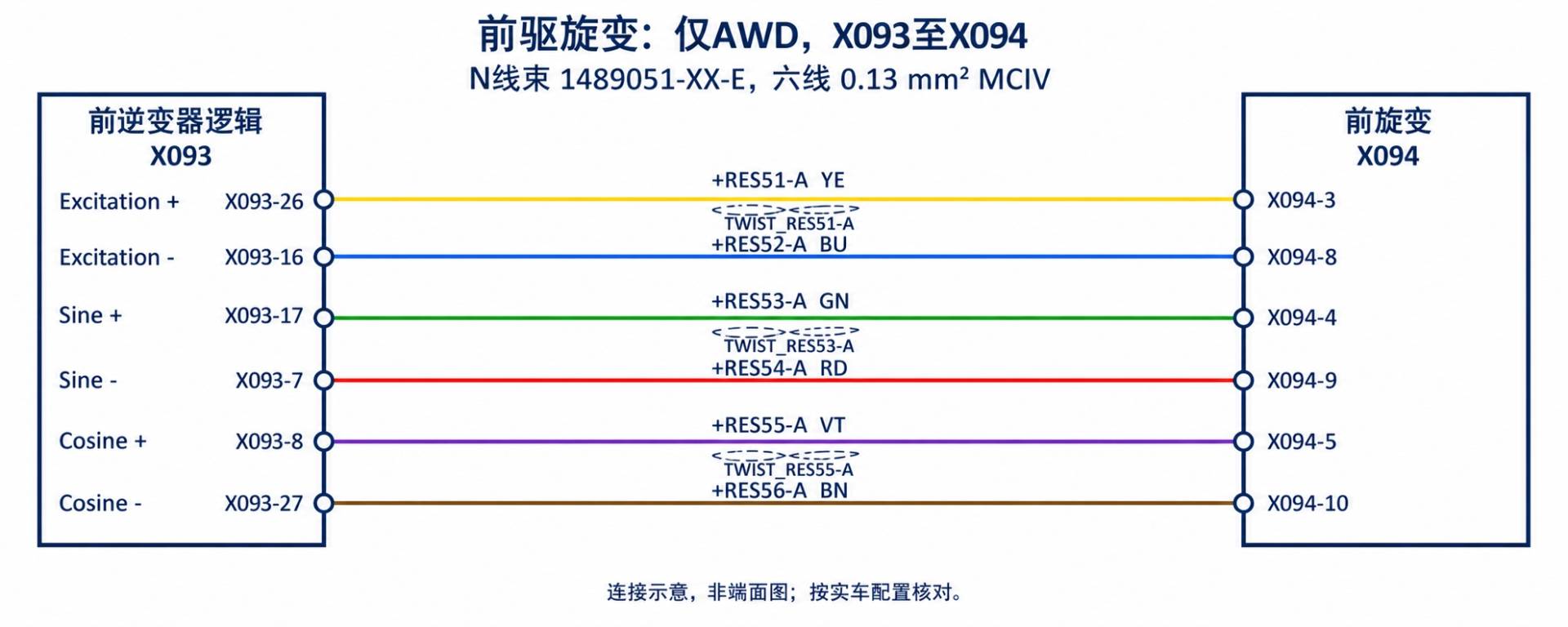

4、前驱旋变：仅AWD，X093至X094

仅AWD，N线束1489051-XX-E，六线0.13 mm² MCIV。前驱线色Excitation -为BU、Cosine -为BN；不能照搬后驱的BK/BU。绞线对TWIST_RES51-A、TWIST_RES53-A、TWIST_RES55-A。

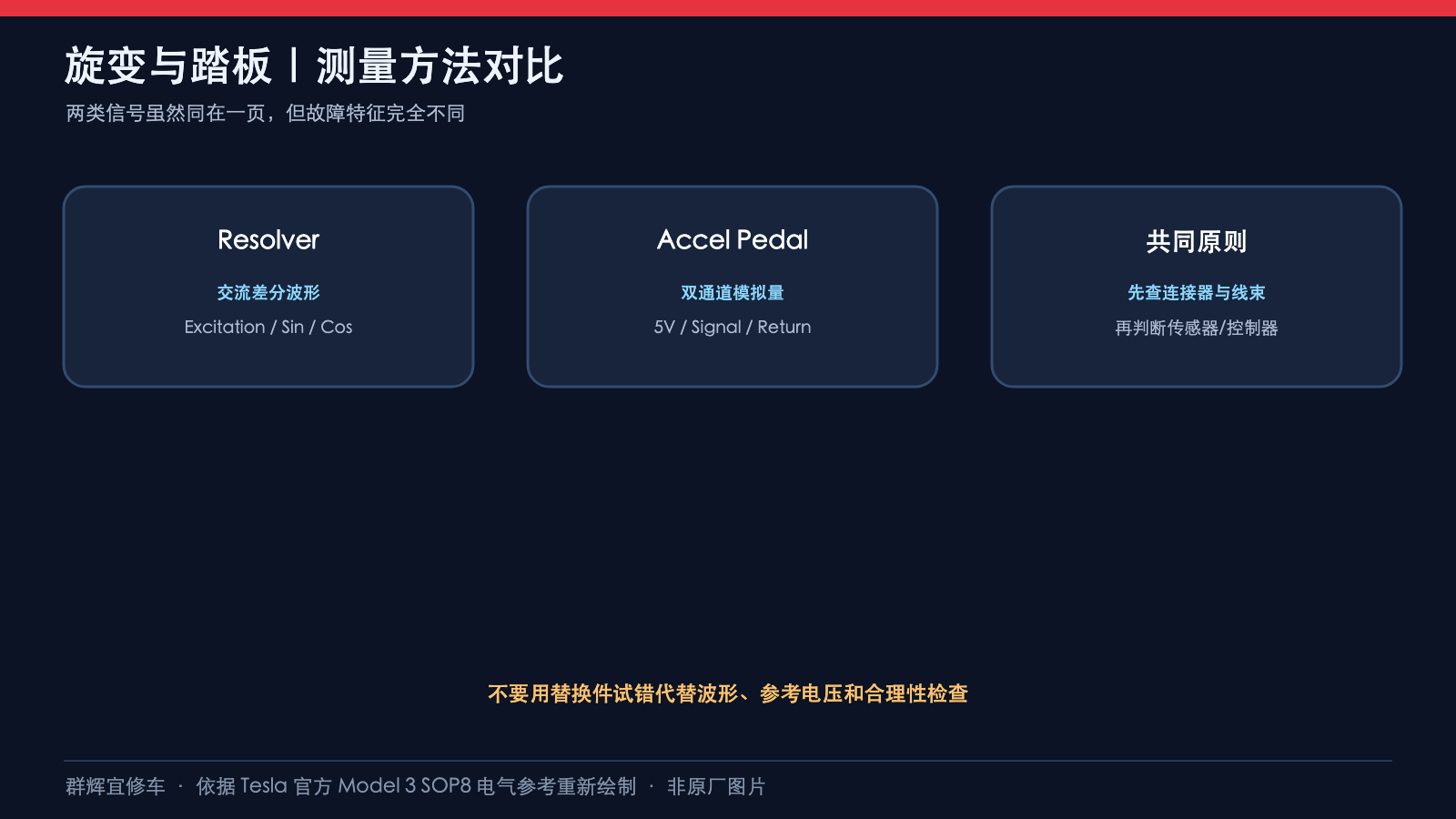

5、信号方向与参考电压如何理解

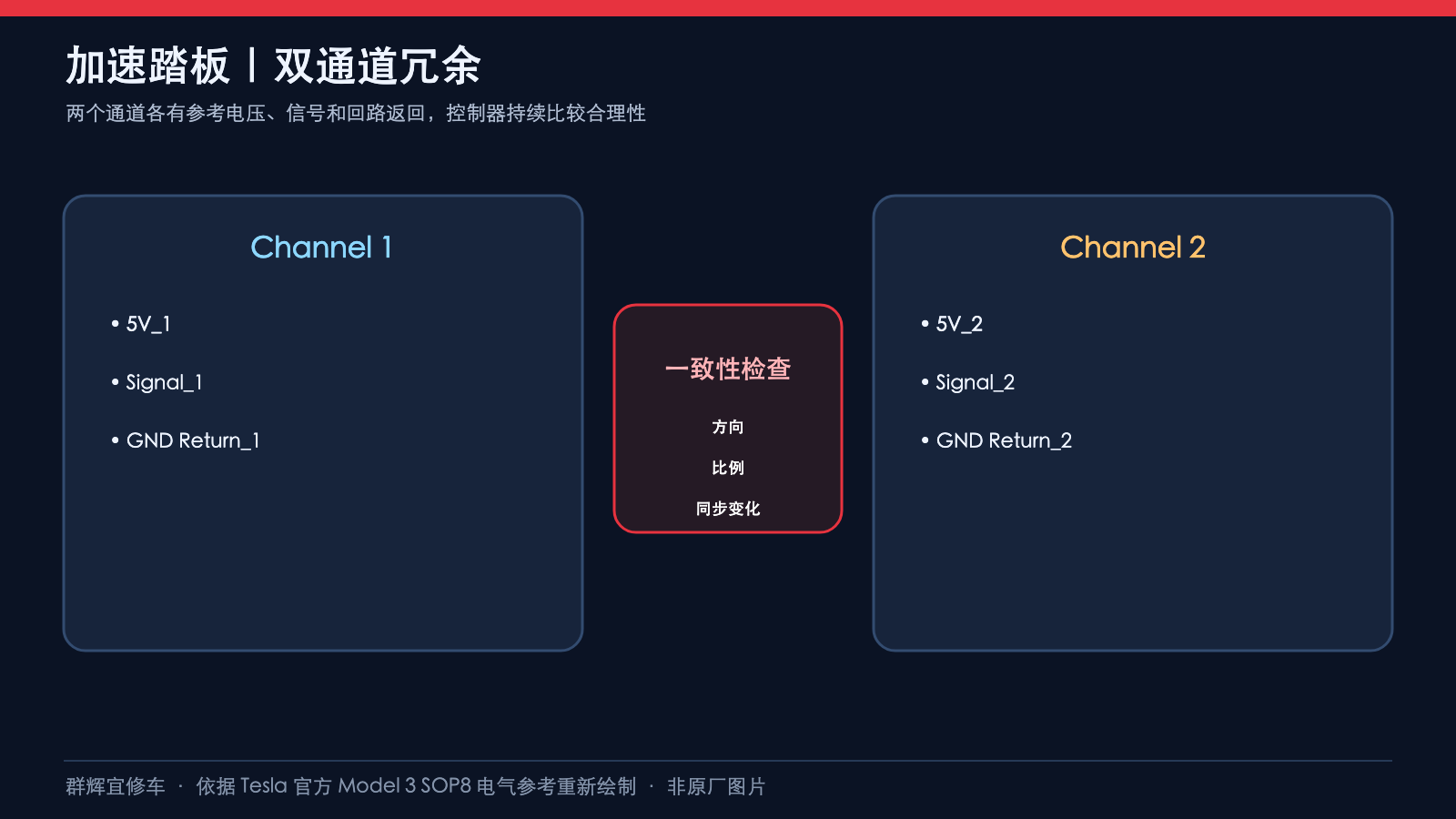

踏板Ref1对应X050-27的ACCELERATOR_PEDAL_5V_1，Ref2对应X050-50的ACCELERATOR_PEDAL_5V_2，控制器端类型为High-Side Drive；Sig1/Sig2在踏板端为Analog Out，在控制器端为Signal In；Rtn1/Rtn2为各自返回线。原图有5V命名，但没有给出允许容差、踩踏电压曲线、双通道比例或故障阈值，不能据此编出检测范围。

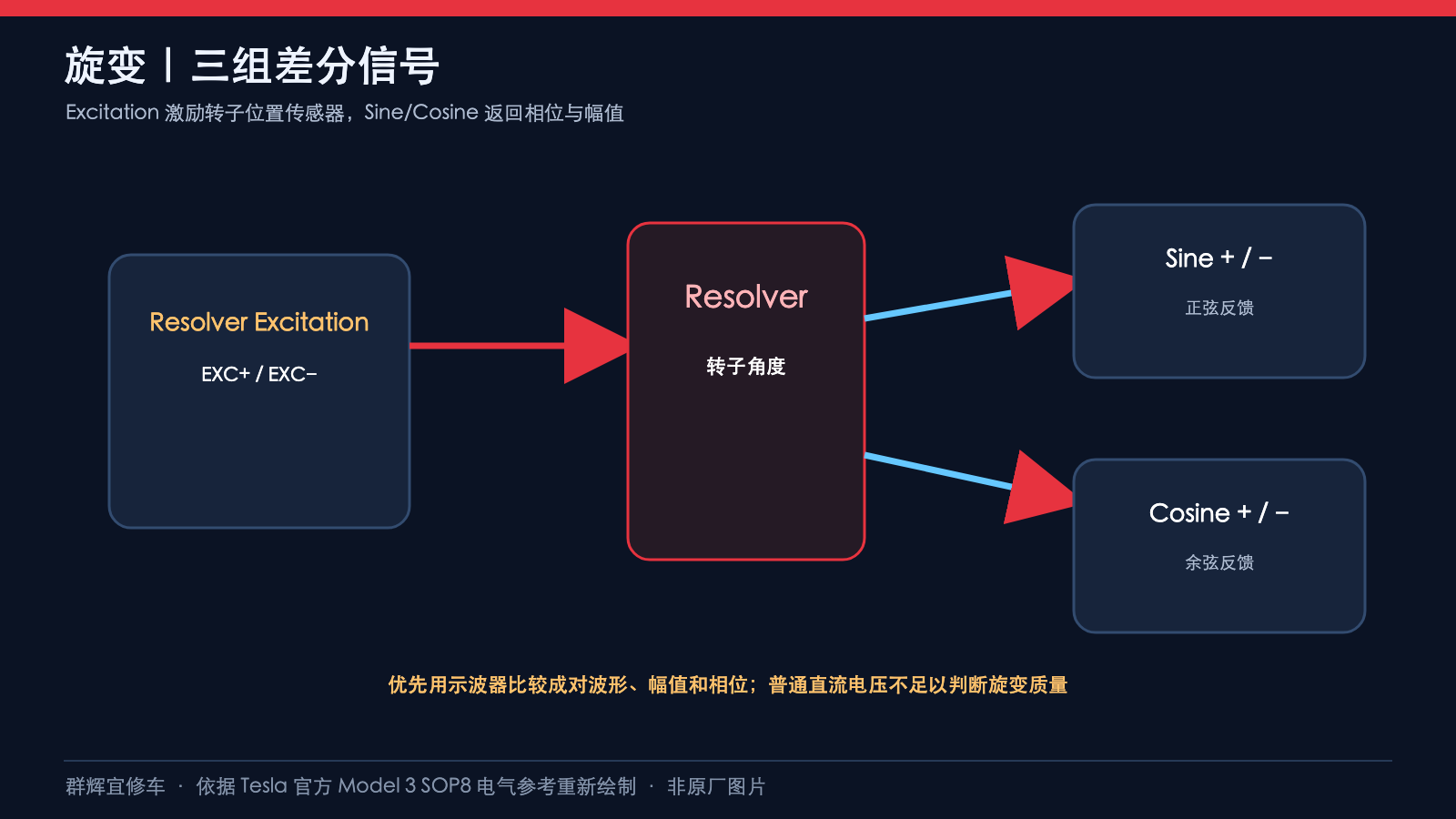

旋变Excitation正负线在逆变器逻辑端标Analog Out、旋变端标Analog In；Sine与Cosine两组则由旋变Analog Out返回逻辑Analog In。正负号用于成对信号命名，不是电池正负，也不表示可接车身地。本页没有给出激励频率、幅值、波形容差或传感器电阻。

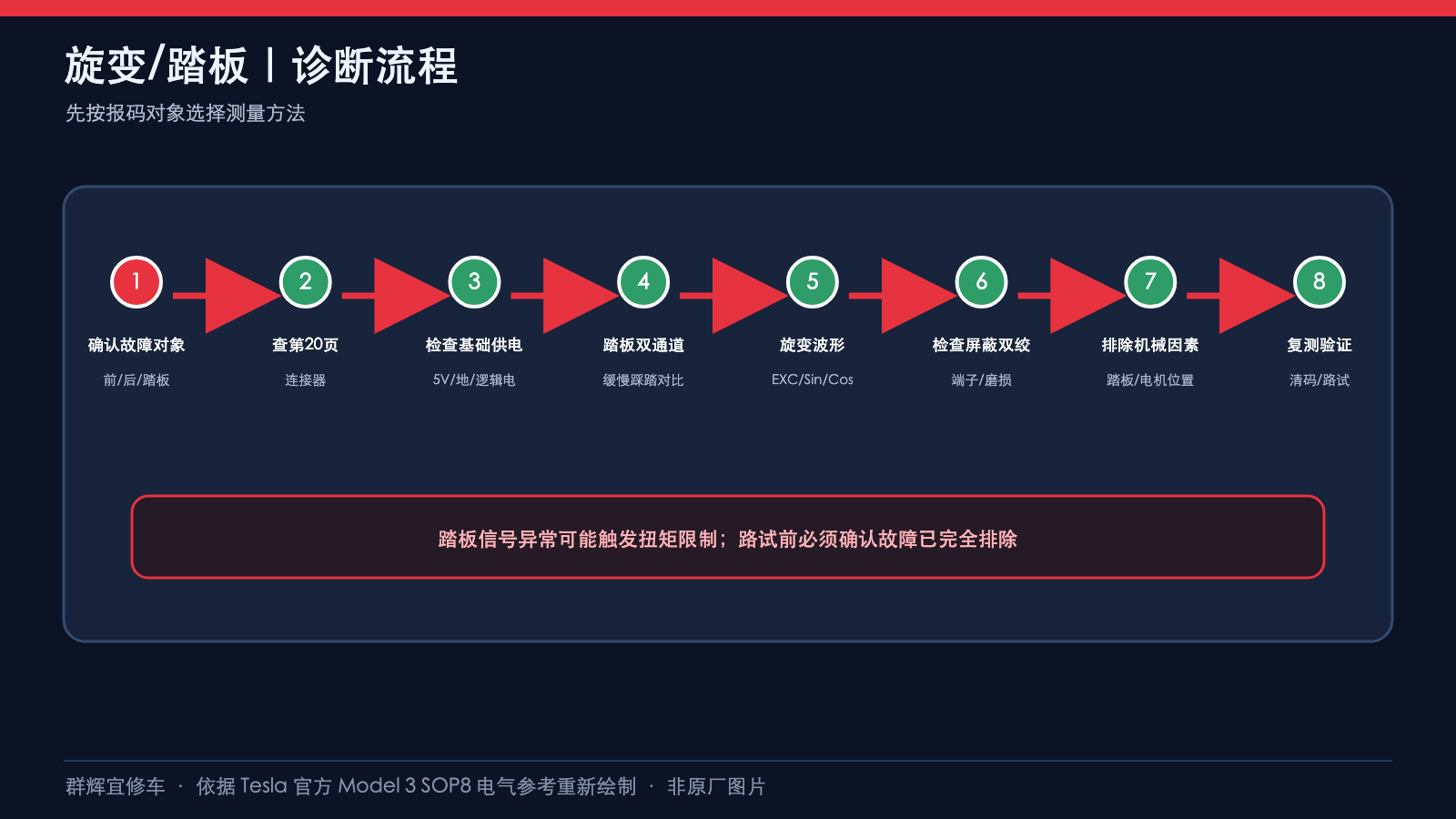

6、检查前先分清车型与线路段

先核对连接器与端号，再检查目标线段、接头、线型及线色。LHD踏板要分别追踪X936前后两段，RHD不照搬X936；前驱旋变仅AWD且线径线型与后驱不同。RD红、YE黄、WH白、TN棕褐、BU蓝、VT紫、BK黑、GN绿、BN棕。线号中的+与数字后缀均按原图保留。

本页是连接参考，不是完整诊断程序。任何带电波形检查都必须遵守适用原厂程序、仪器隔离及探测要求；不能把普通接地示波器地夹直接跨接旋变负端，不能强制供电、短接返回线或用模拟踏板信号绕过控制。涉及驱动与高压时，由具备资质人员执行对应断电、验证及恢复。

信号异常只能用于安排进一步检查，仍须结合故障码、供电、连接器和原厂测试条件，不能凭一根线的静态读数直接判定旋变、踏板或逆变器损坏。本文不提供替代维修手册的拆装扭矩与校准步骤。

资料来源

Tesla SOP8旋变与踏板交互图及对应打印页。配图依实际连接关系重新绘制，非特斯拉原始图片，原厂资料与实车配置优先。
