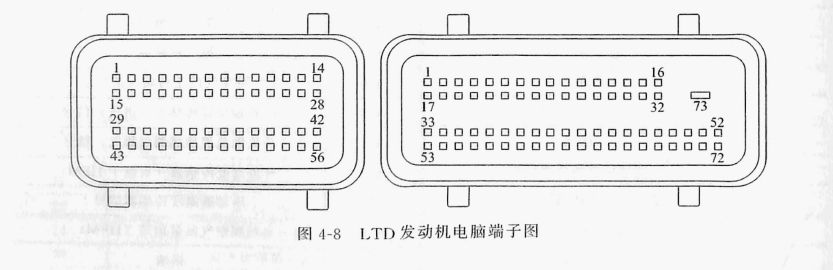

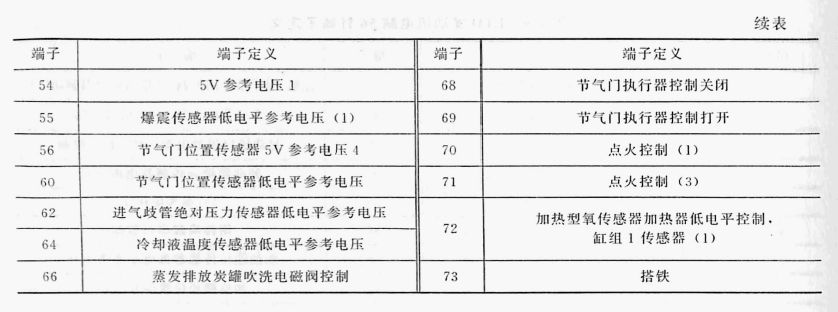

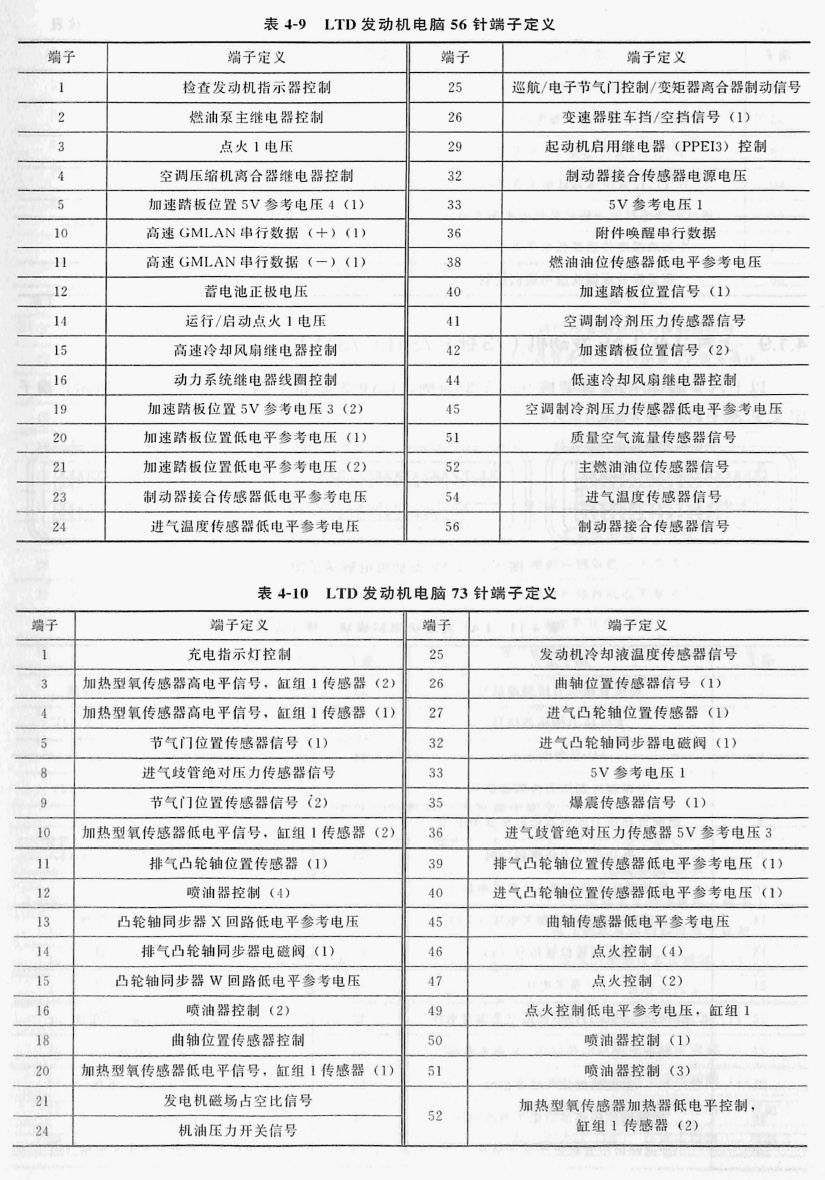

以上汽荣威2012年款荣威950车型为例，LTD发动机电脑端子图如图4-8所示，端子定义见表 4-9、表 4-10。
上汽 DCT250 七速千式双离合变速器(18针+18针+ 28针)
以上汽荣威2017年款起荣威360车型为例，该变速器电脑端子图如图4-13所示，端子定义见表4-19~表4-21。
吉利AMT自动变速器(48针)
以吉利 2017 年款远景 X1 车型为例，自动变速器电脑端子图如图 1-17 所示，端子定义见表 1-31。
宝马7系F02、N52数字式发动机电子伺控系统(DME)插头示意图
数字式发动机电子伺控系统 (DME) 和数字式发动机电子伺控系统 2 (DME2) DME 控制单元安装在发动机室内的一个电控箱 (E-Box) 中。由于要求发动机控制提供的计算功率高，DME 控制单...
2013奥迪A6全车电路图
01-3.0升汽油发动机 02-7档双离合器变速箱0B5 03-7档双离合器变速相0CK 04-7档双离合器变速箱0CK 05-CD DVD换碟机 06-LED大灯 07-无级自动变速箱0AW 08-...
长安 4AT自动变速器电脑端子(24 针+26针)
以长安2012年款CS35车型为例，该自动变速器电脑端子图如图2-7所示，端子定义见表2-6、表2-7。
2010–2016进口奥迪A8电路图资料
01-6.3升汽油机CTNA 02-8档自动变速箱0BK 03-CD DVD换碟机 04-LED大灯 05-便捷系统 06-驻车距离报警（不带驻车转向） 07-主动转向 08-事故数据记录仪 (1) ...
