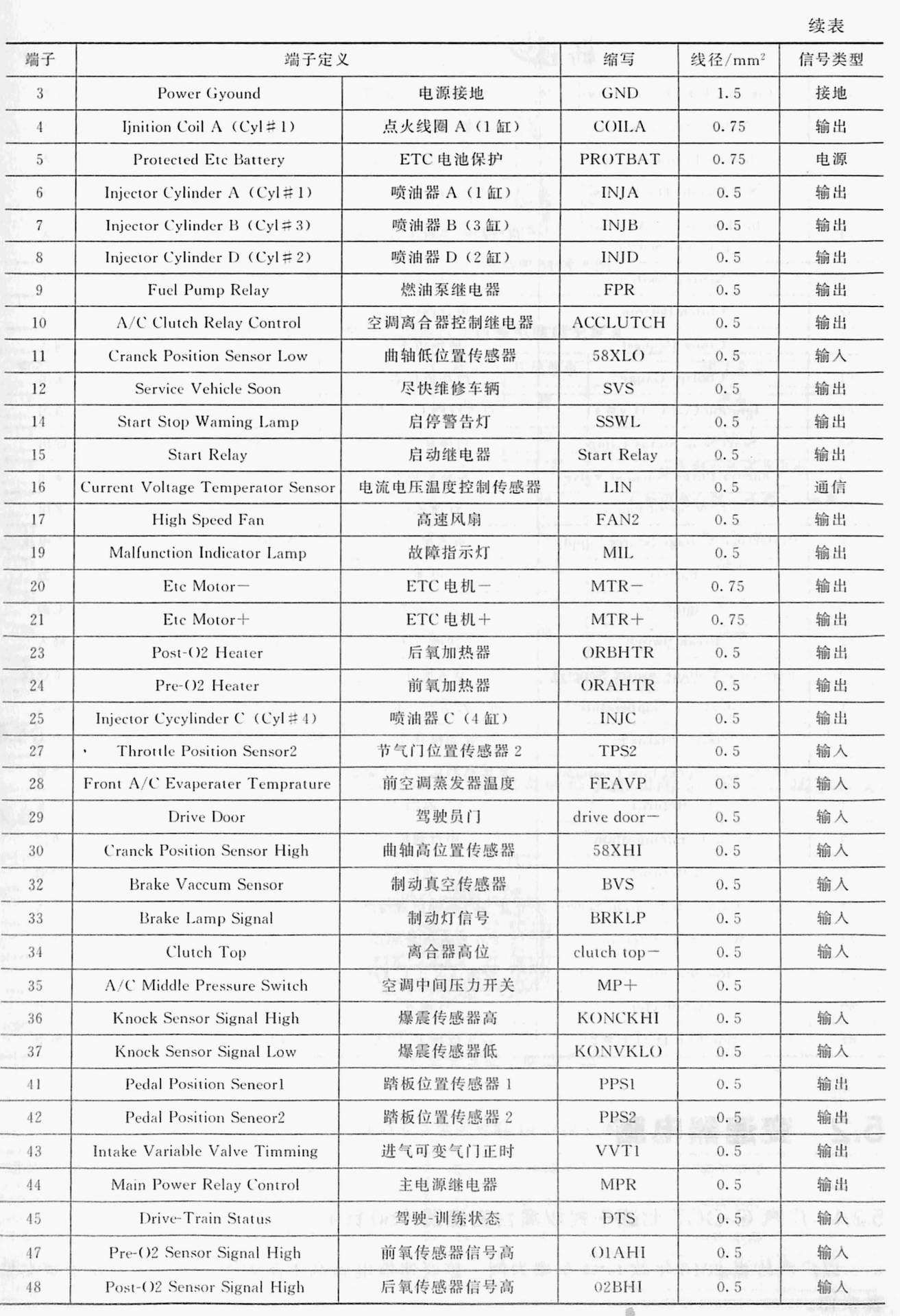

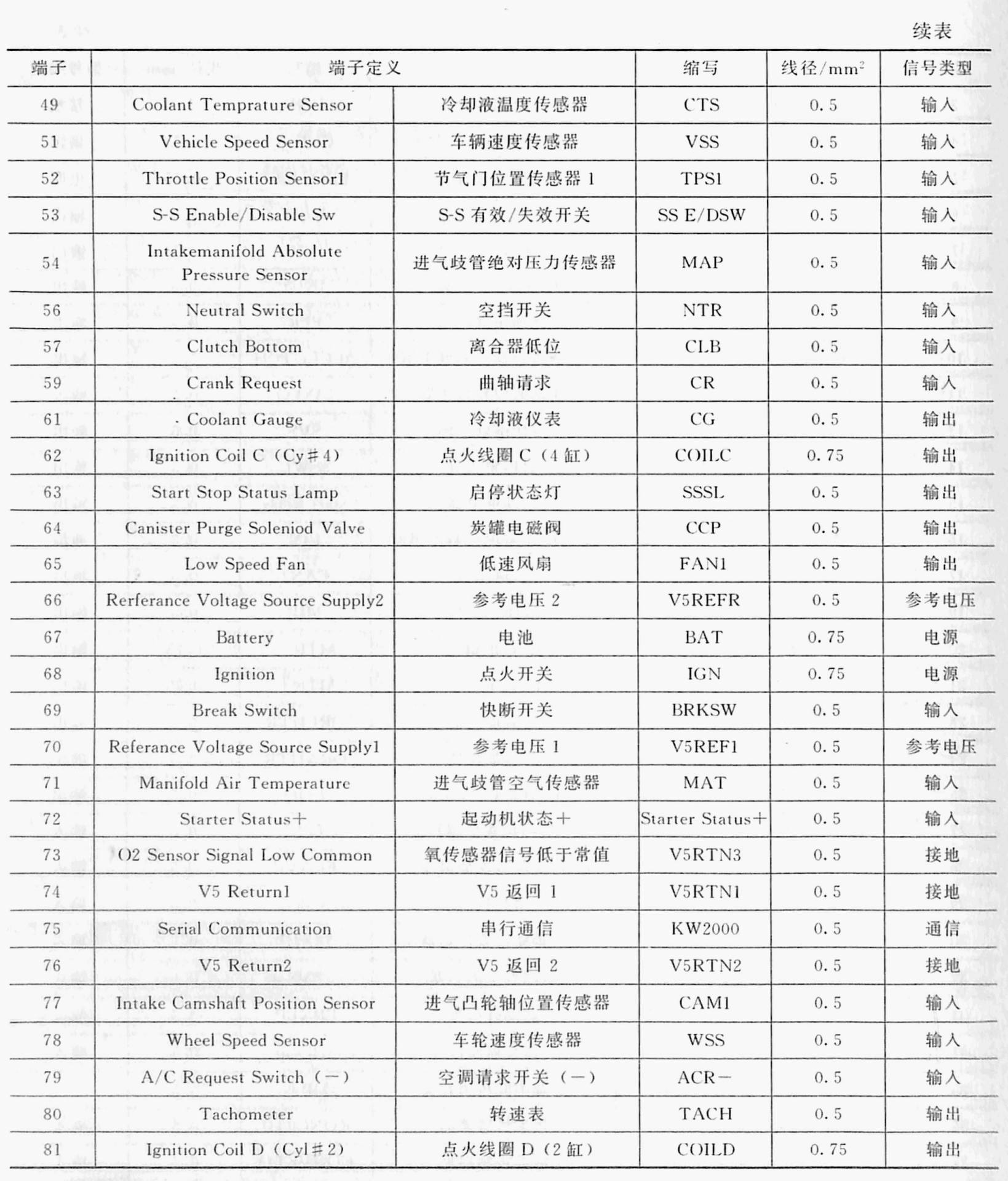

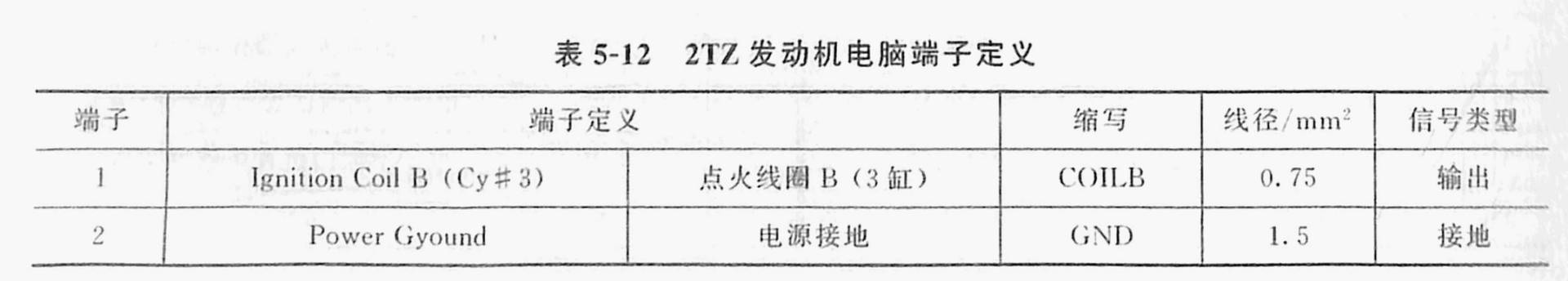

以广汽长丰2017年款猎豹CT7车型为例，2TZ发动机电脑端子图如图5-7所示，端子定义见表5-12。
吉利1.8LJL4G18-D 发动机(64针)
以吉利 2009 年款帝豪 EC7 车型为例，4G18 发动机电脑端子图如图 1-11 所示，端子定义见表1-19。
