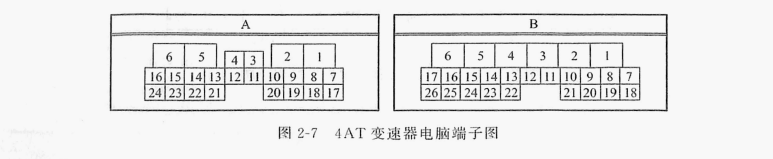

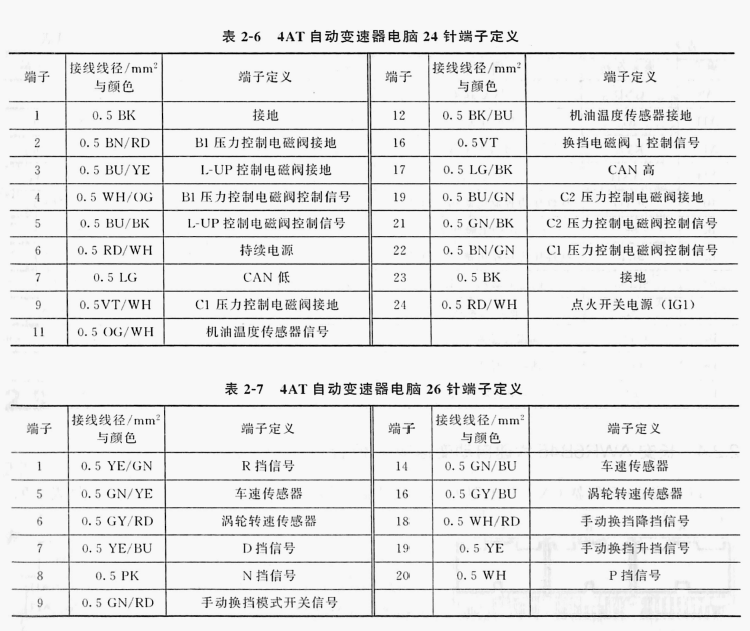

以长安2012年款CS35车型为例，该自动变速器电脑端子图如图2-7所示，端子定义见表2-6、表2-7。

长安 4AT自动变速器电脑端子(24 针+26针)
长安 4AT自动变速器电脑端子(24 针+26针)
