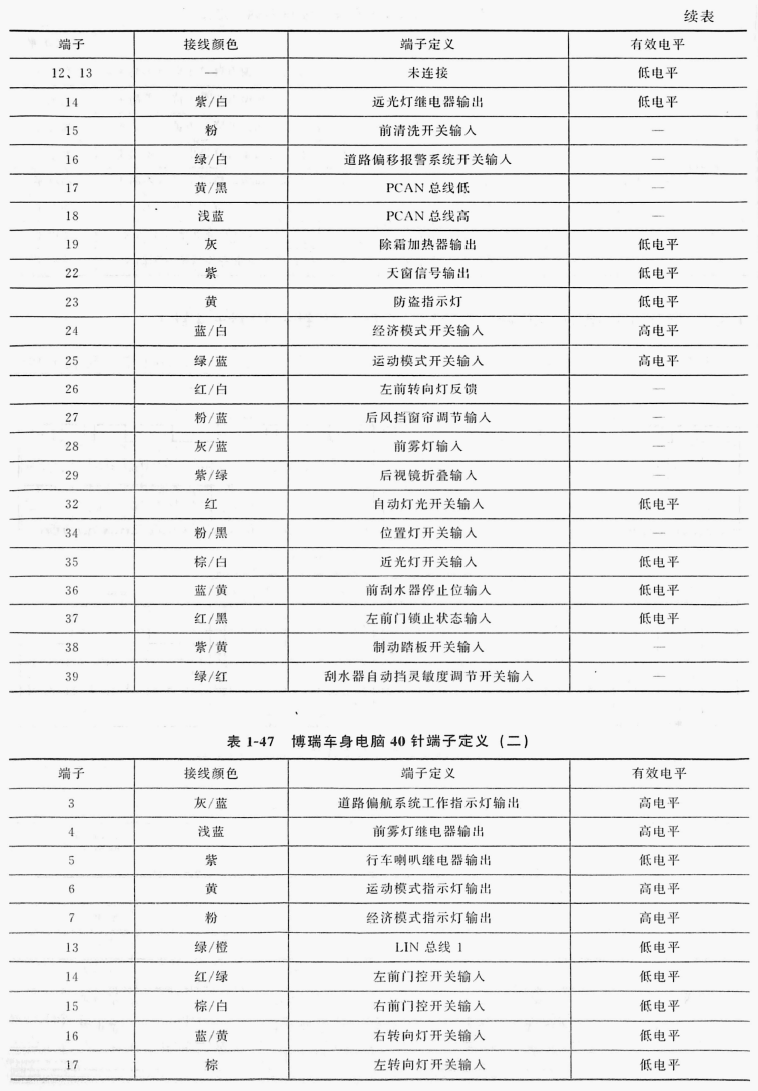

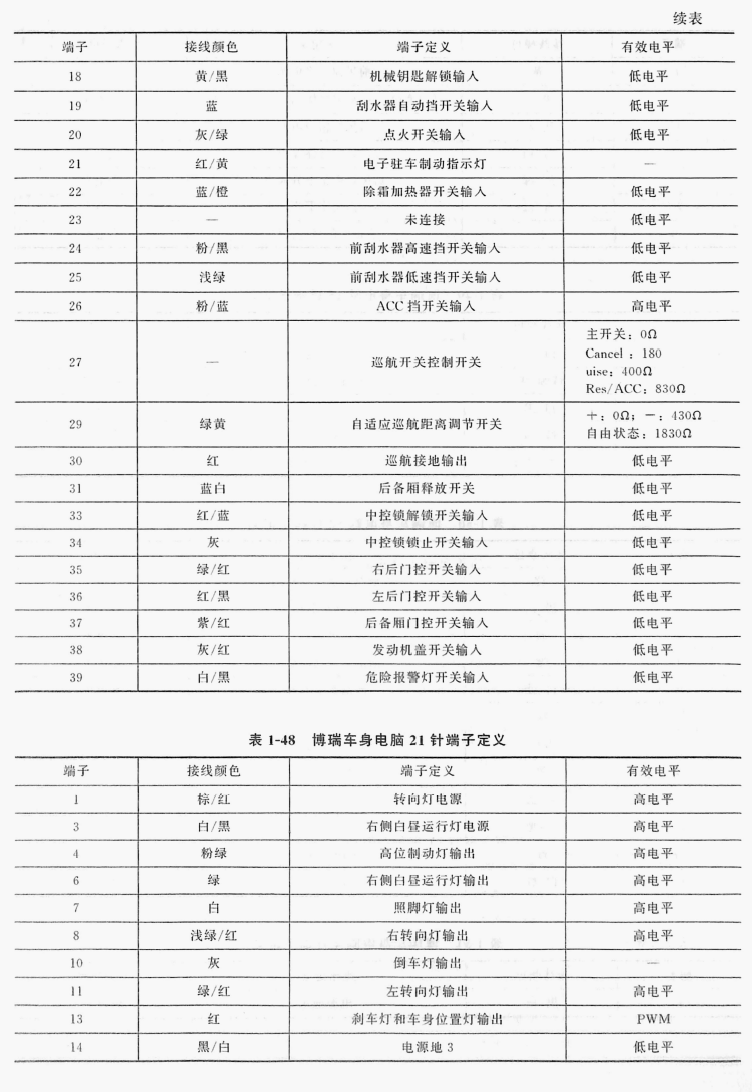

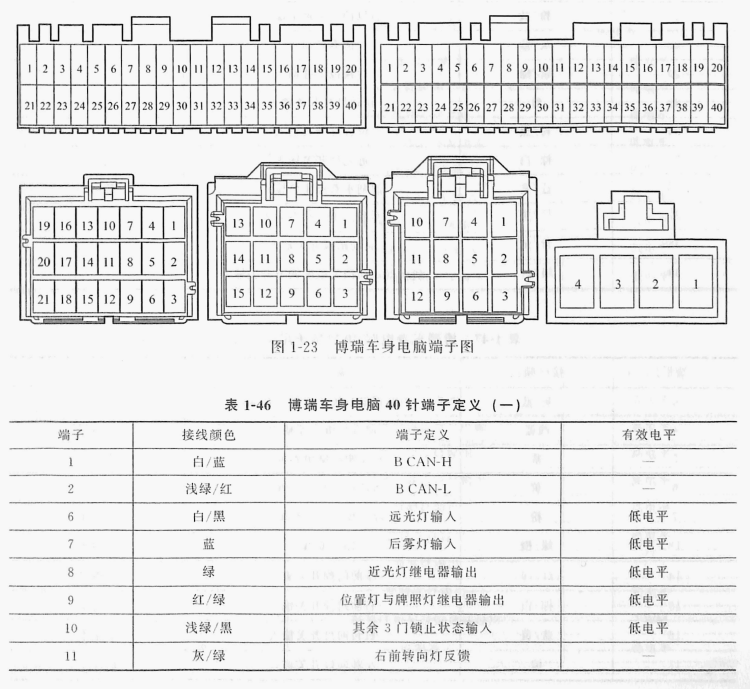

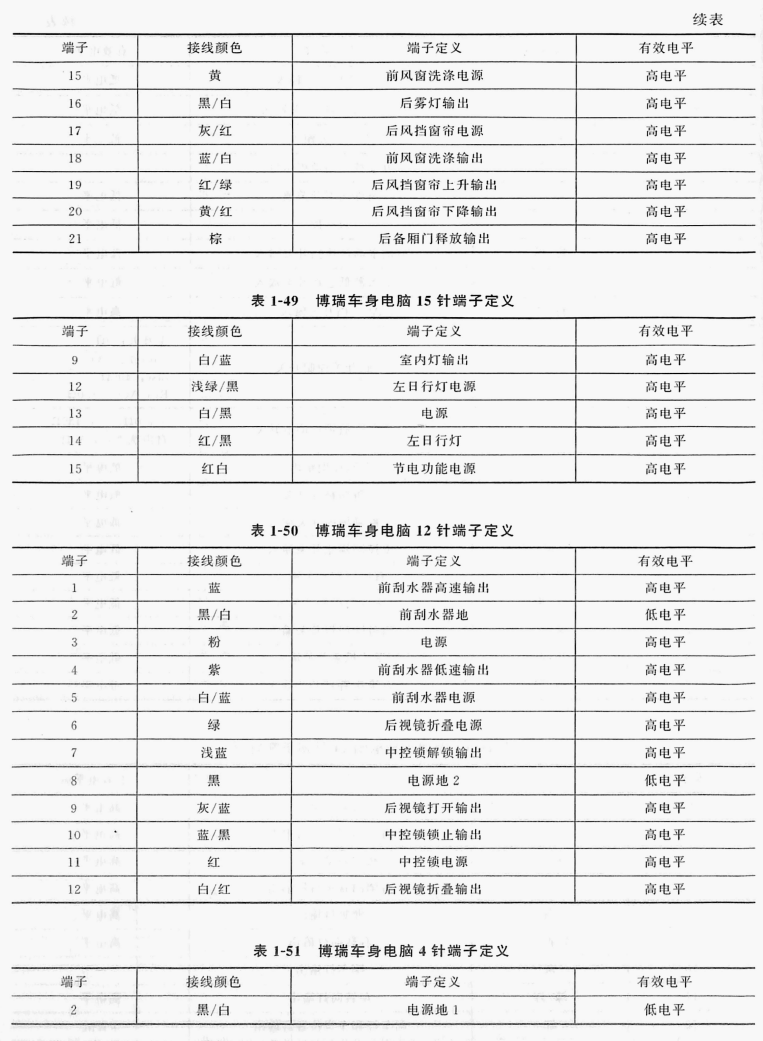

以吉利 2014 年款博瑞车型为例,其车身电脑端子图如图 1-23 所示,端子定义见表 1-46~表1-51。

博瑞车身电脑(40针+ 40针+ 21针+ 15针+ 12针+4针)
博瑞车身电脑(40针+ 40针+ 21针+ 15针+ 12针+4针)
博瑞车身电脑(40针+ 40针+ 21针+ 15针+ 12针+4针)
博瑞车身电脑(40针+ 40针+ 21针+ 15针+ 12针+4针)
