安装位置，大灯照明距离调节控制器g -J431-

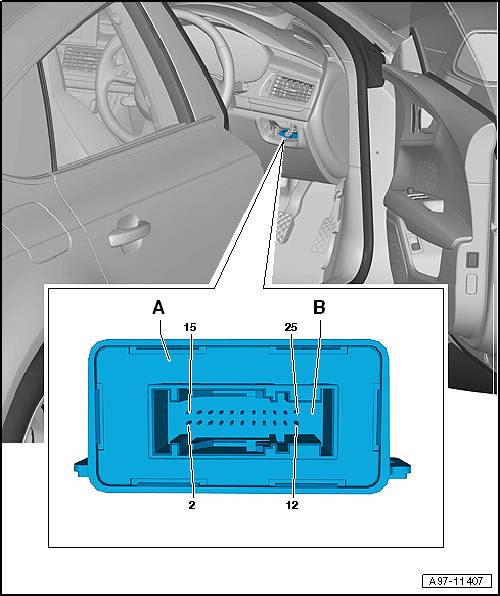

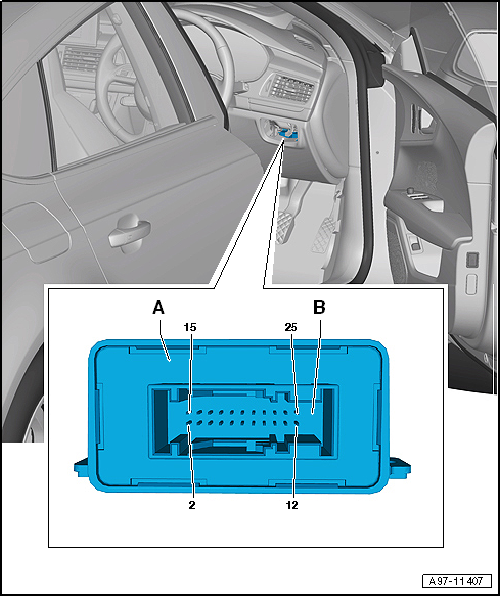

左驾驶车型上的安装位置

在驾驶员左侧的杂物箱后面。

奥迪A6L (2013)大灯范围控制单元-J431安装位置-图片1

A - 大灯照明距离调节控制器 -J431-

A - 弯道灯和大灯照明距离调节控制器 -J745-

q 在装有弯道灯的车辆上

B - 26 芯插头连接 -T26a- ，黑色

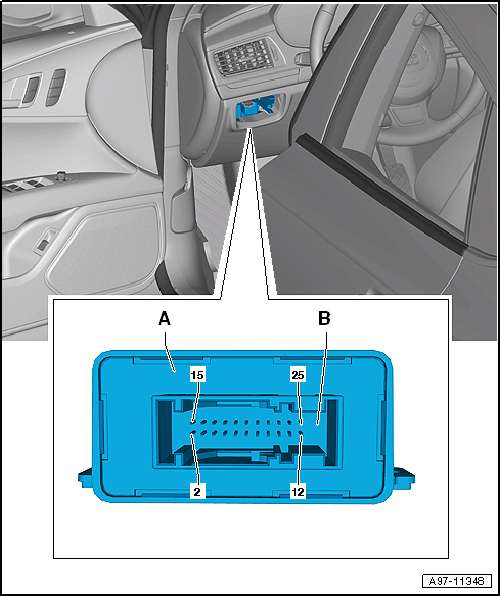

右驾驶车型上的安装位置

在驾驶员右侧的杂物箱中。

奥迪A6L (2013)大灯范围控制单元-J431安装位置-图片2

A - 大灯照明距离调节控制器 -J431-

A - 弯道灯和大灯照明距离调节控制器 -J745-

q 在装有弯道灯的车辆上

B - 26 芯插头连接 -T26a- ，黑色
