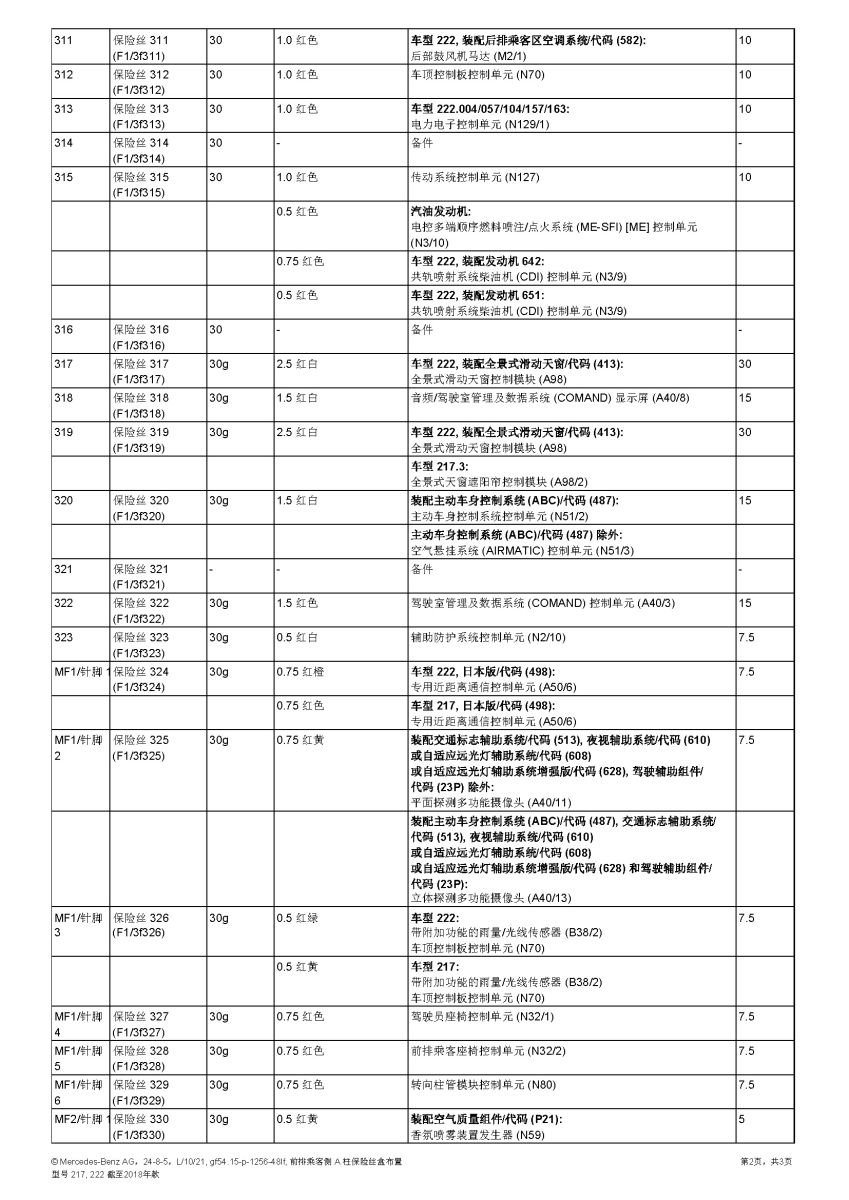

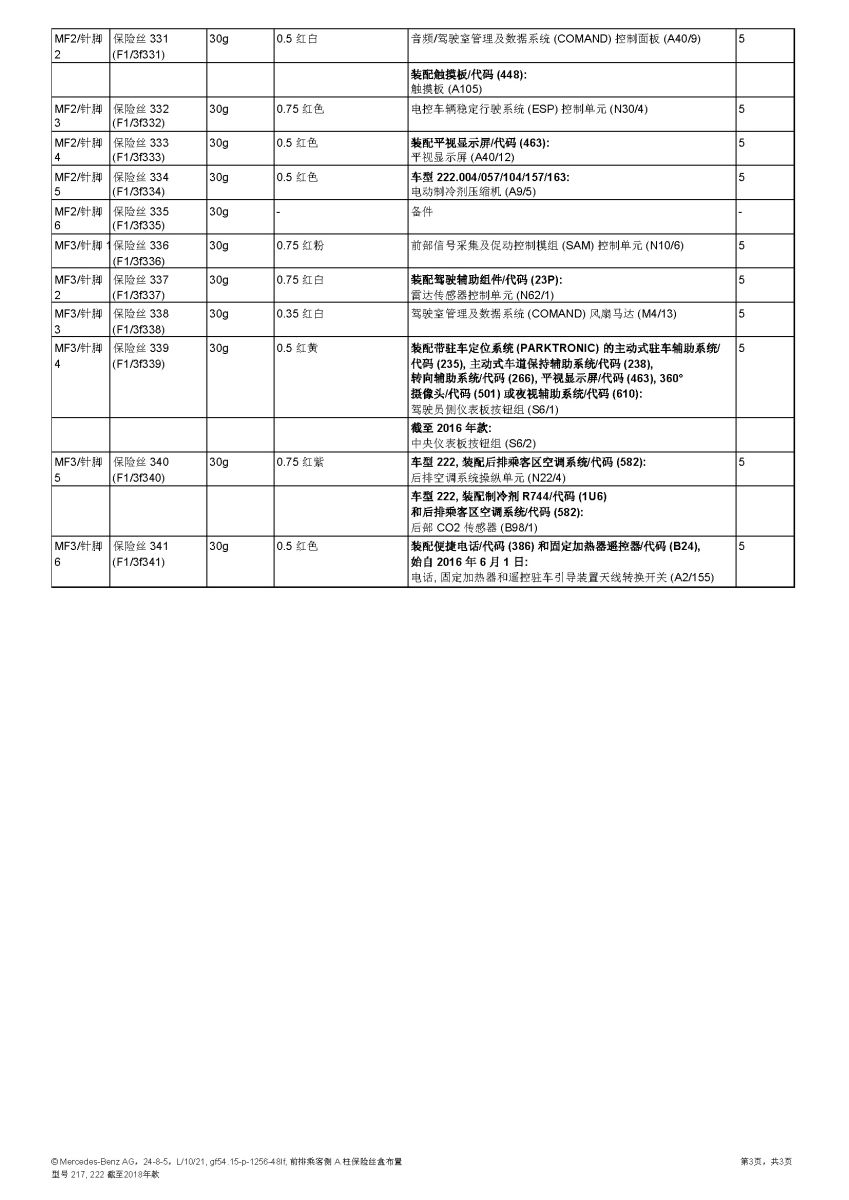

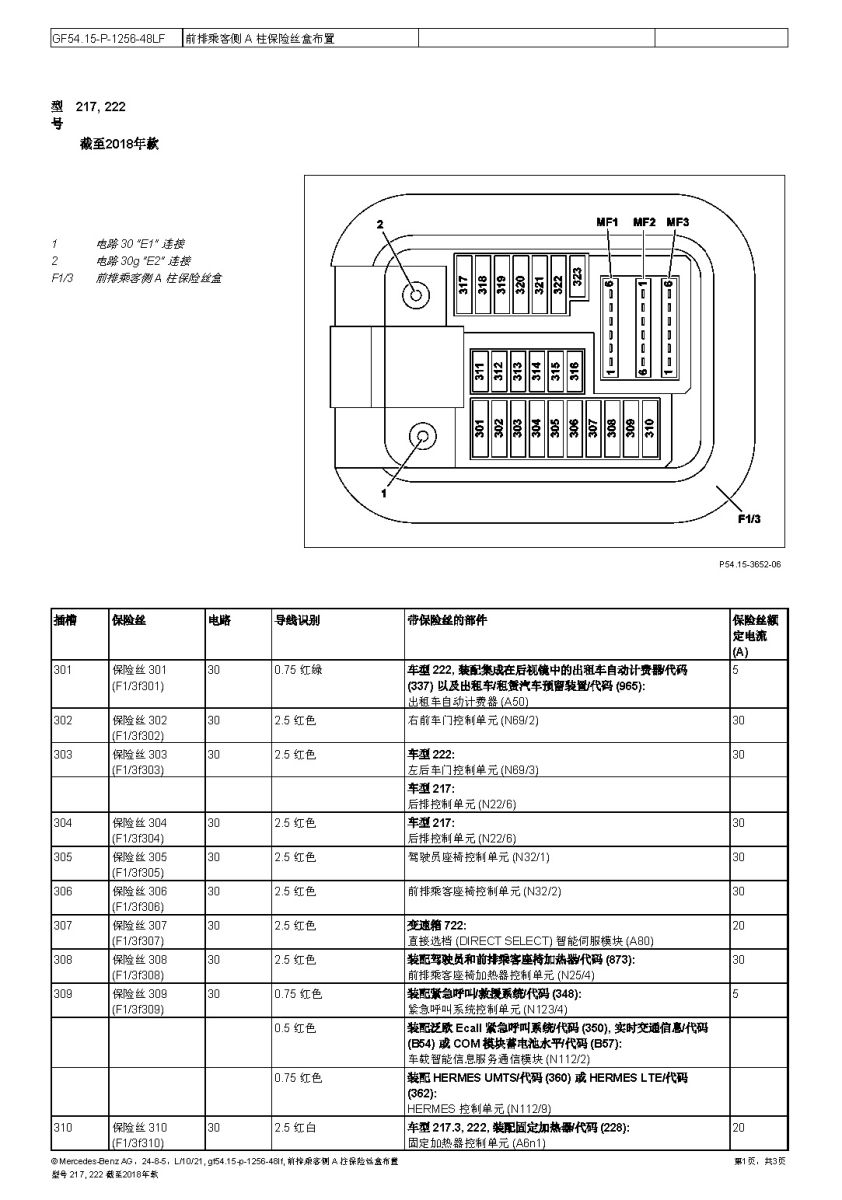

奔驰S级222前排乘客侧 A 柱保险丝盒布置 2024年8月5日 12:56:26肖师傅 肖师傅 管理员 关注 696文章 1粉丝 电路速查评论101阅读模式 端子速查 奥迪 A6(C6) 4.2 l 电喷发动机(246 kW Motronic 8 缸),发动机代码BAT 08/0465评论电路图 文档手册 2001奥迪A4维修手册+电路图 06/229588奥迪 电路图 端子速查 吉利1.3L 4A13发动机(81针) 03/03395评论吉利 电路图 修车笔记 丰田凯美瑞左近光灯不维修 09款丰田凯美瑞左大灯近光不亮,测量近光保险丝没有电源输出。 根据线路图,电源是由发动机仓的灯光模块输出,可以确定是模块内部问题, 把断路的地方焊接好,故障解决。 04/1718评论丰田 电路图 端子速查 吉利1.8LJL4G18-D 发动机(64针) 以吉利 2009 年款帝豪 EC7 车型为例,4G18 发动机电脑端子图如图 1-11 所示,端子定义见表1-19。 03/03355评论吉利 电路图 端子速查 吉利1.0L 3G10发动机(64针) 03/02476评论吉利 电路图 点赞 登录收藏 https://www.qhyxc.com/500507.html 复制链接 复制链接
