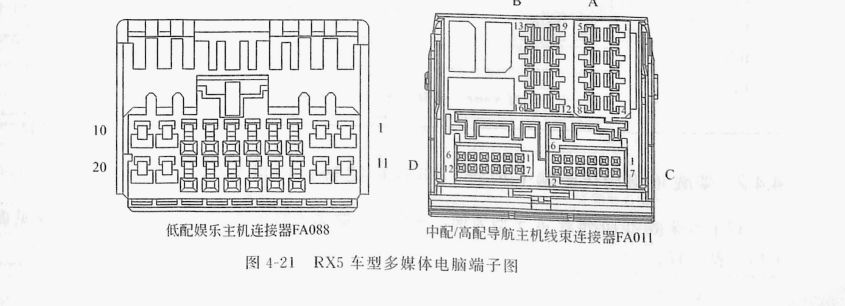

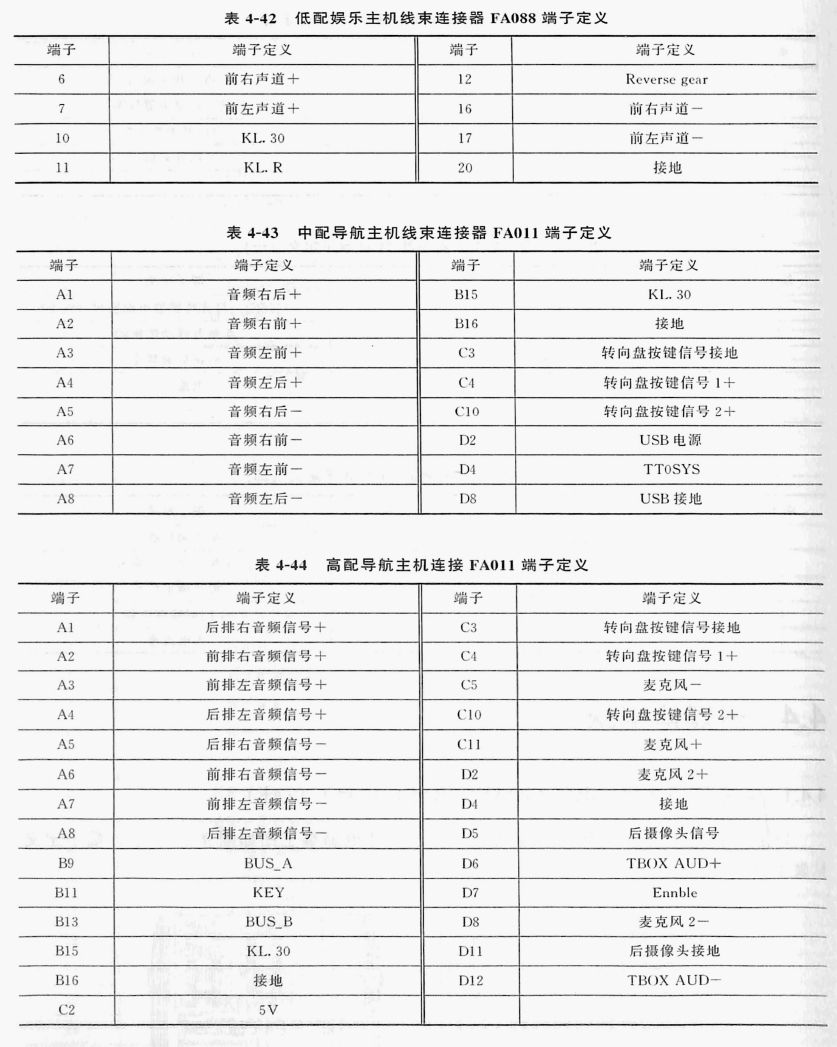

以上汽荣威2018年款RX5车型为例，其多媒体电脑端子图如图4-21所示，端子定义见表4-42~表4-44。
上汽 55-51SN 五速自动变速器(24 针+ 26 针)
以上汽荣威2015年款W5车型为例，变速器电脑端子如图4-14所示，端子定义见表4-22。
吉利2.0/2.4L JLD-4G20/24 发动机(64针+48针)
以吉利 2016 年款博越车型为例，4G20/24 发动机电脑端子图如图 1-14 所示，端子定义见表 1-22、表 1-23。
吉利1.5LJL4G15D 发动机(73针+ 73针)
以吉利2009 年款帝豪 EC7 车型为例，4G15D 发动机采用德尔福 MT80 控制系统，发动机电脑端子图如图1-6 所示，端子定义见表1-9、表1-10。
长安 4AT自动变速器电脑端子(24 针+26针)
以长安2012年款CS35车型为例，该自动变速器电脑端子图如图2-7所示，端子定义见表2-6、表2-7。
2013奥迪A6全车电路图
01-3.0升汽油发动机 02-7档双离合器变速箱0B5 03-7档双离合器变速相0CK 04-7档双离合器变速箱0CK 05-CD DVD换碟机 06-LED大灯 07-无级自动变速箱0AW 08-腰部支承装置 09-主动转向（动态转向） 10-便捷系统 11-便捷系统 12-...
上汽 DCT250 七速千式双离合变速器(18针+18针+ 28针)
以上汽荣威2017年款起荣威360车型为例，该变速器电脑端子图如图4-13所示，端子定义见表4-19~表4-21。
