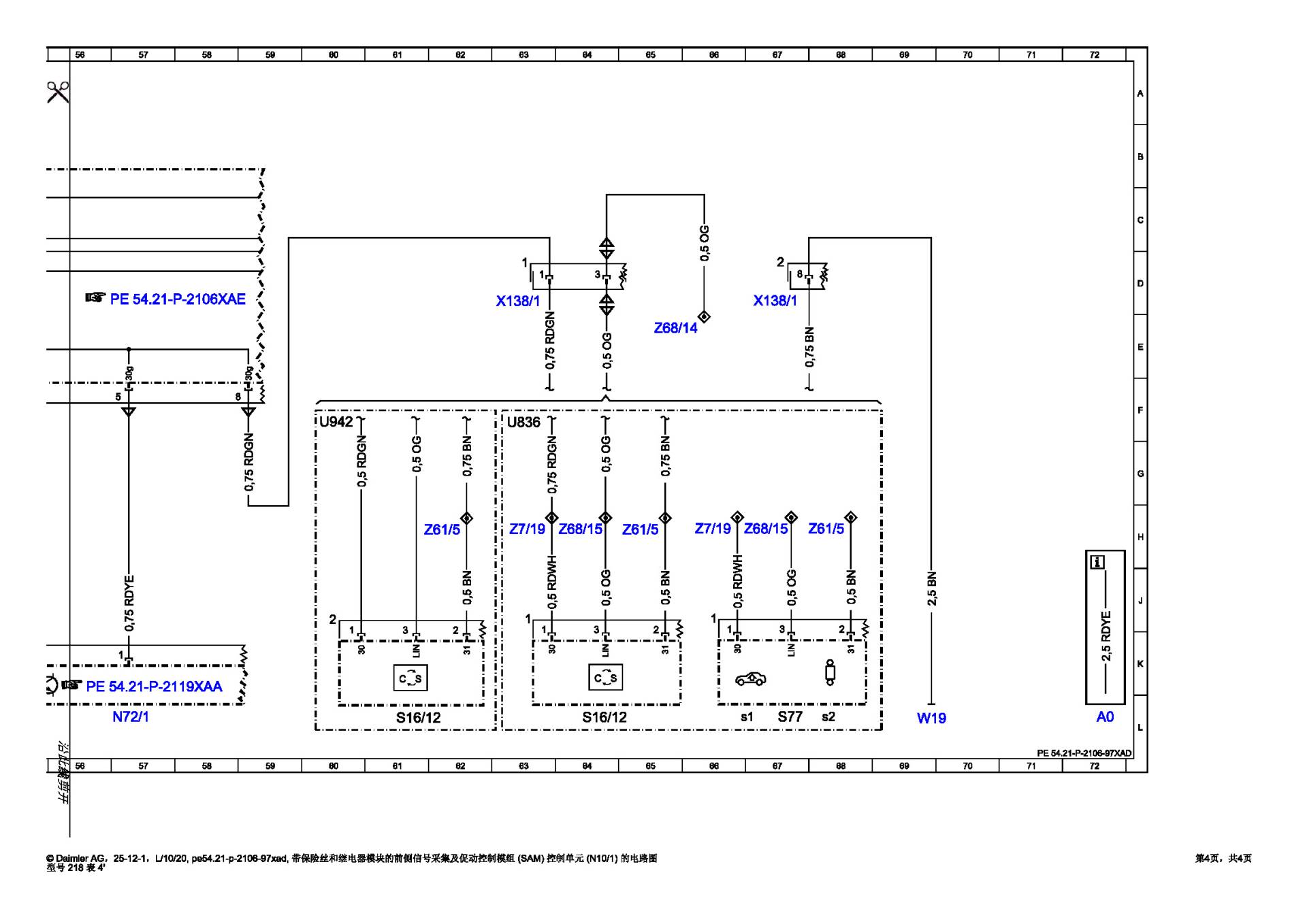

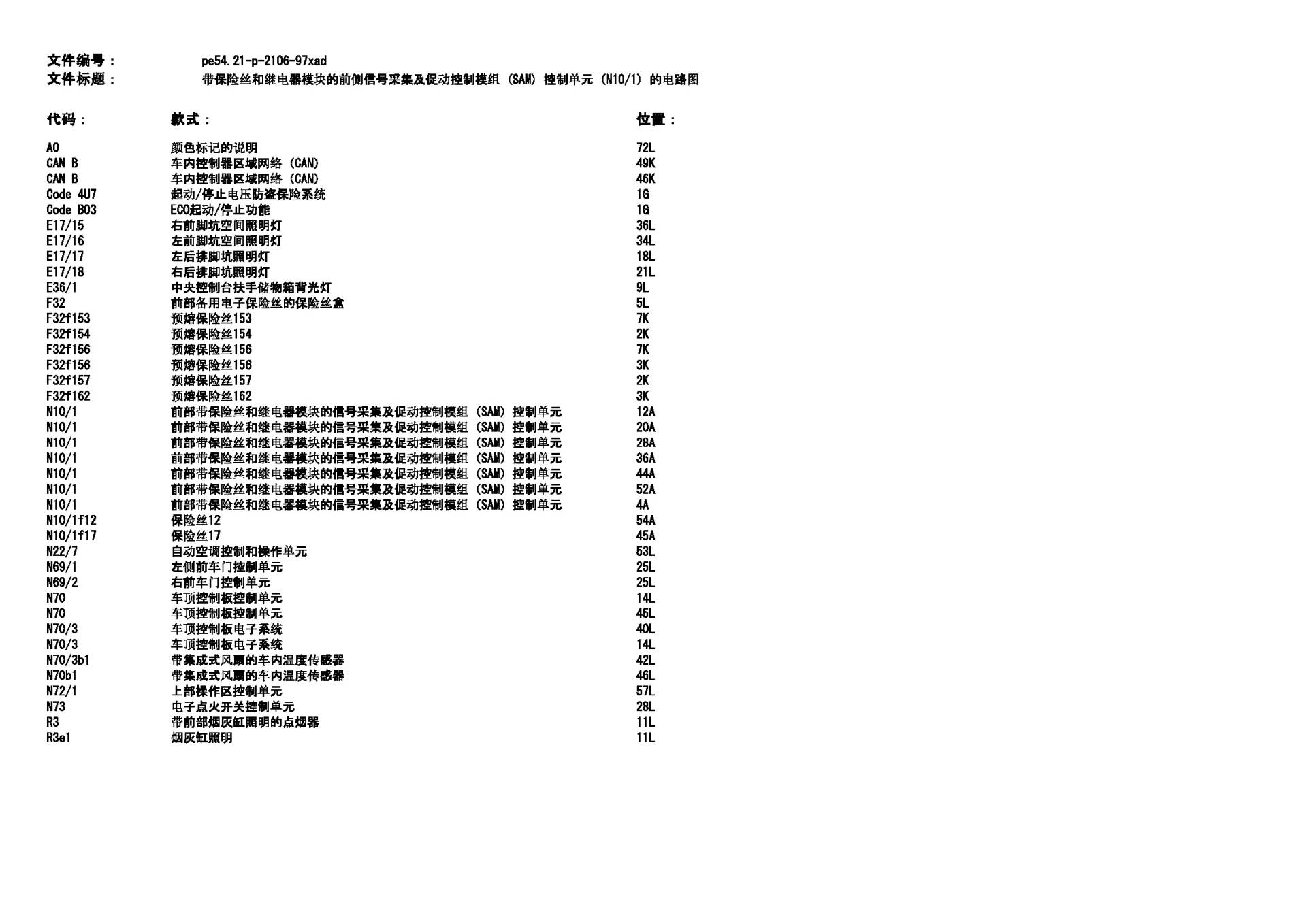

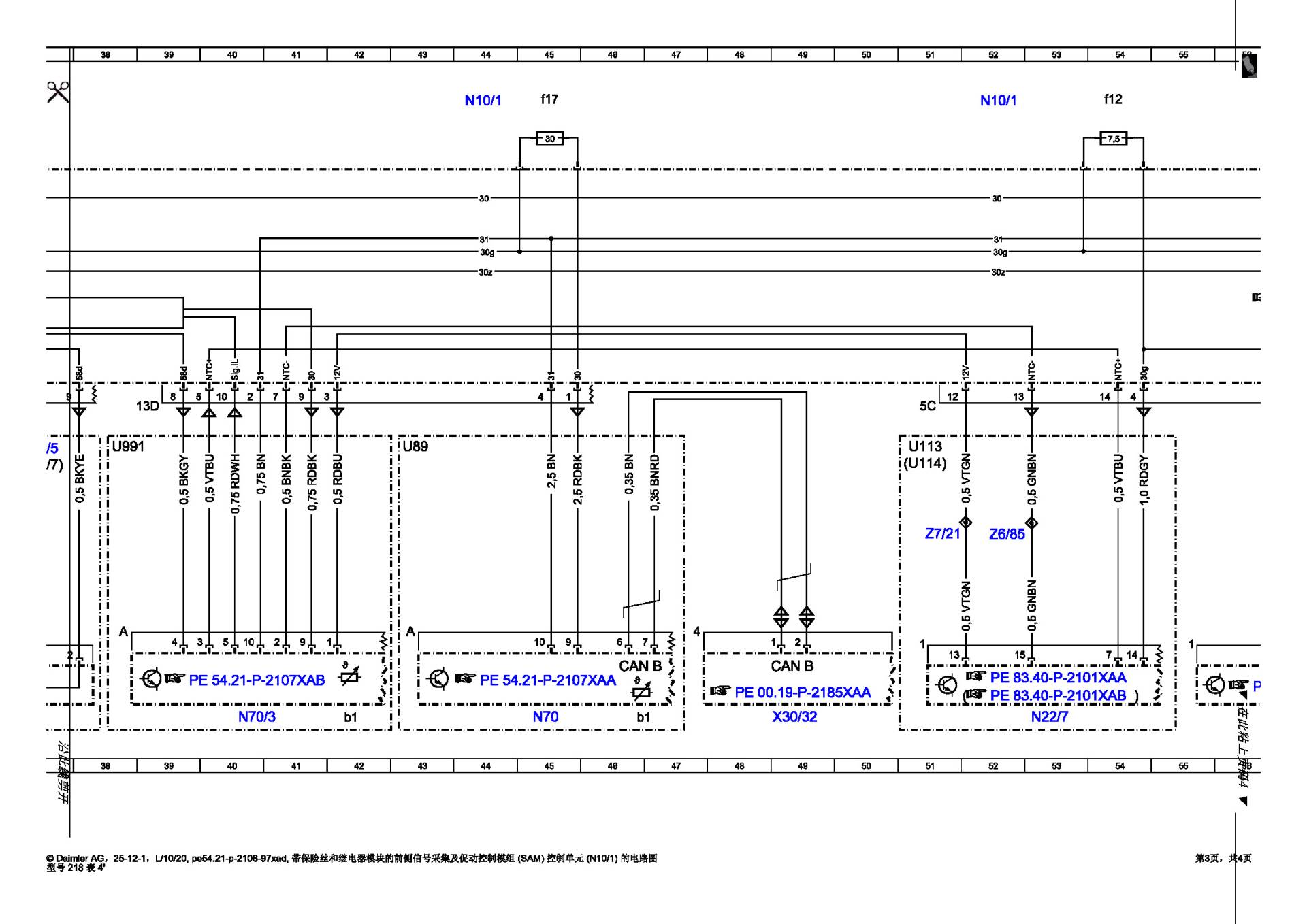

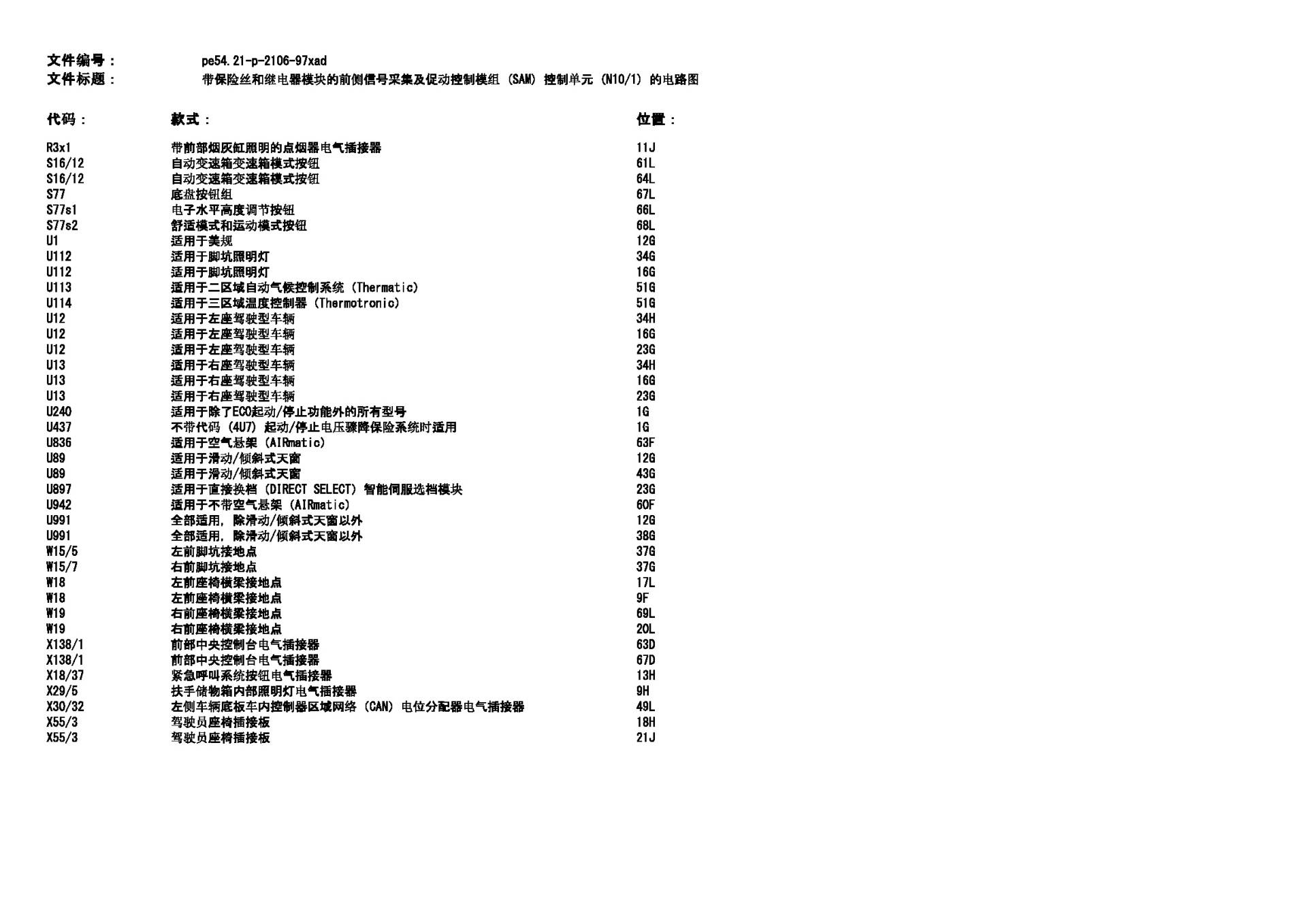

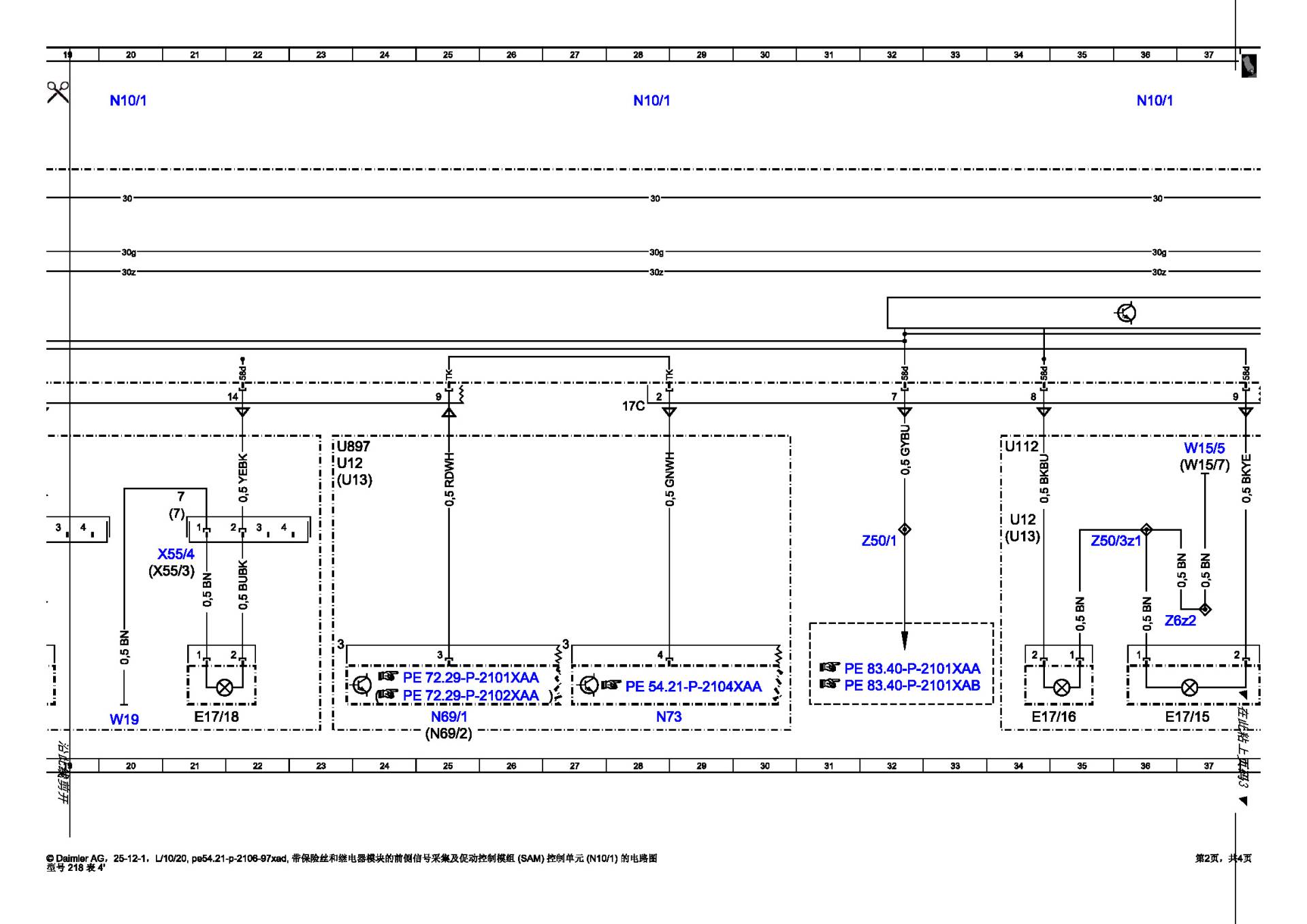

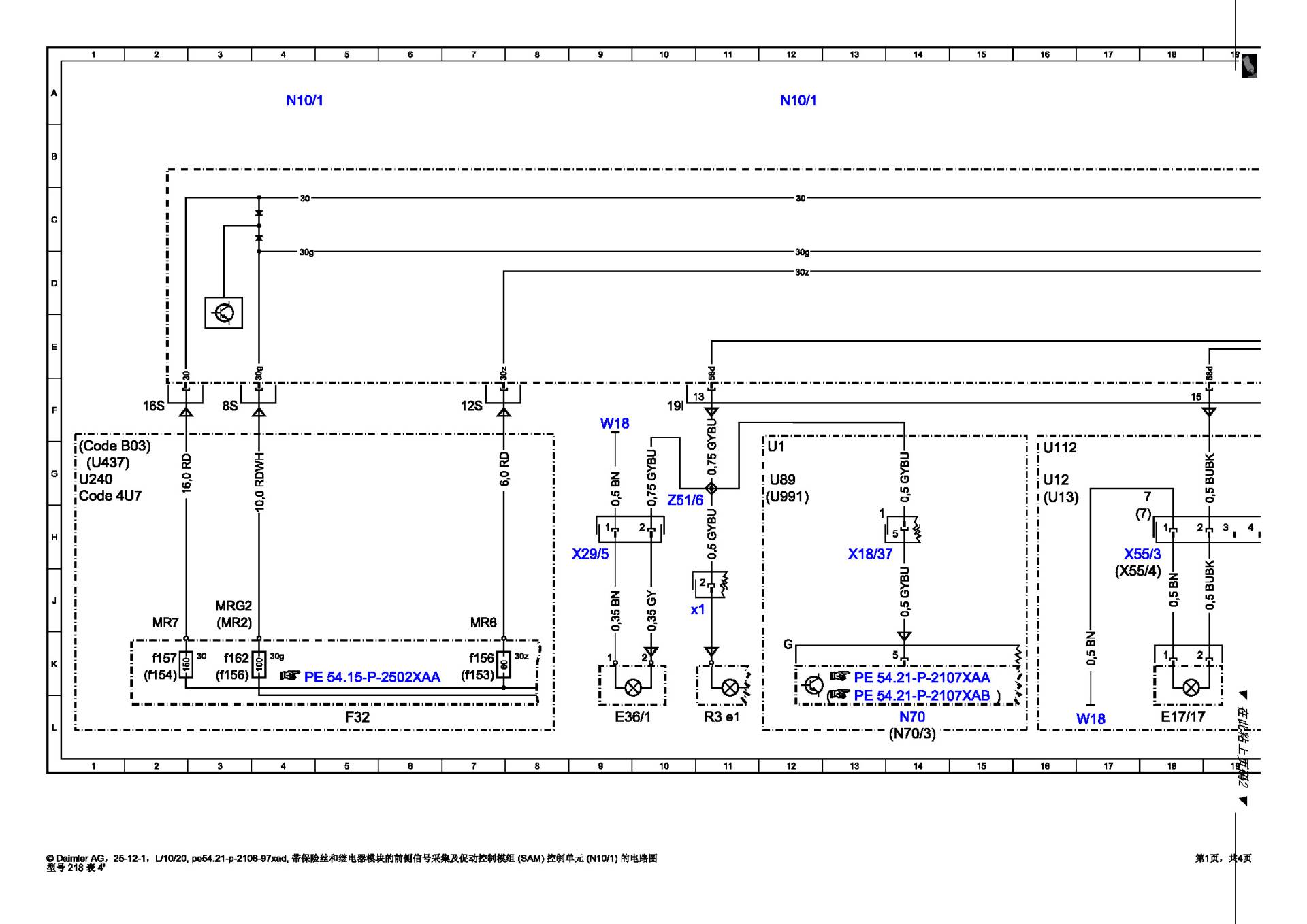

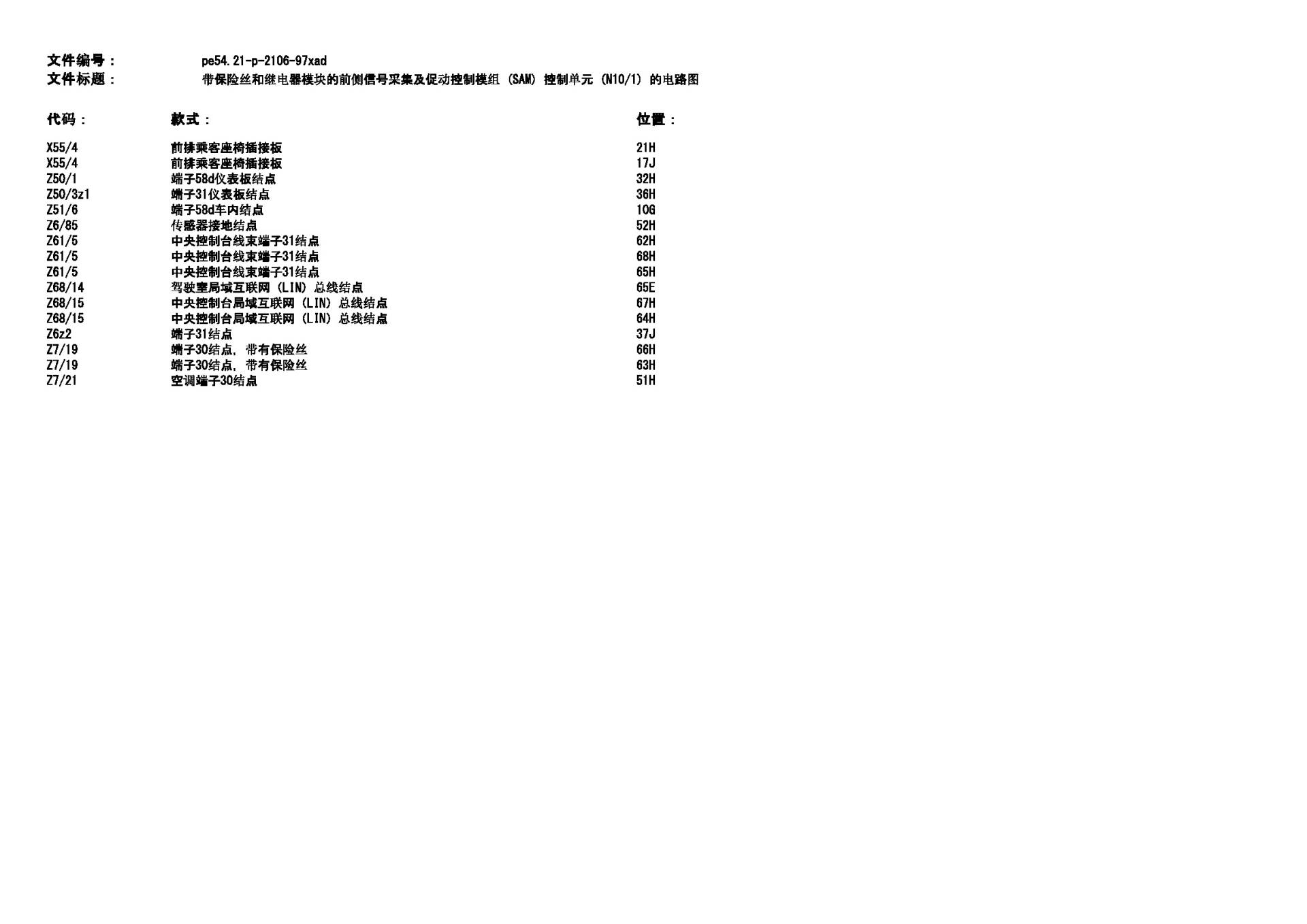

奔驰CLS300 W218带保险丝和继电器模块的前侧信号采集及促动控制模组(SAM)控制单元(N10/1)的电路图

肖师傅
肖师傅
管理员, Keymaster
714
文章
1
粉丝
电路速查评论321阅读模式
