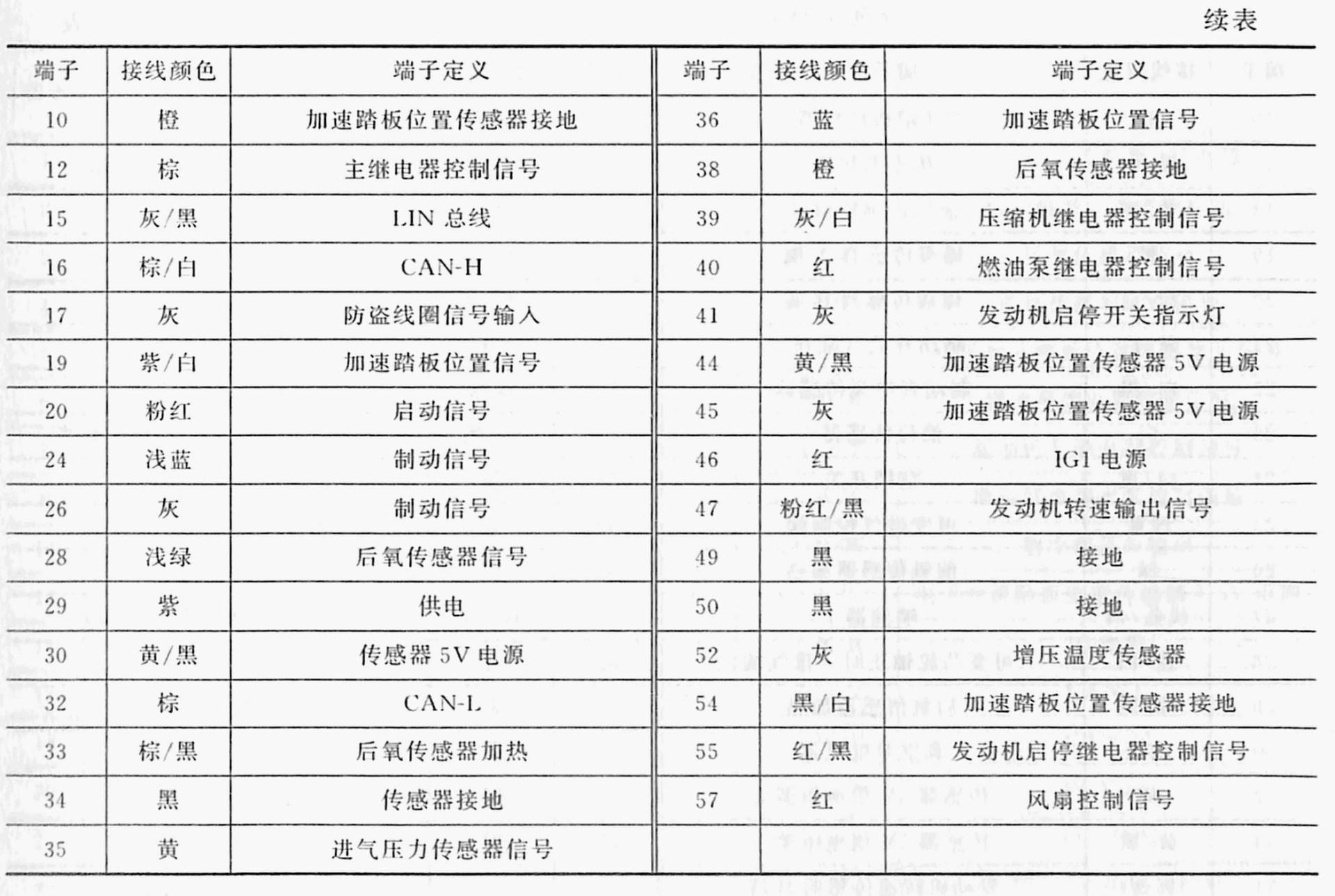

以广汽传祺2017年款GA8车型为例，4B20M1发动机电脑端子图如图5-4所示，端子定义见表5-7、表5-8。

5.1.4广汽2.0T4B20M1发动机(64针+48针)
5.1.4广汽2.0T4B20M1发动机(64针+48针)
