电气废气风门

废气风门集成在后消音器的排气尾管上。 废气风门降低怠速下和接近怠速的转速范围中的噪声级。 这样,降低了排气口噪声,提高了舒适性。 排气口噪声降低了约 8 dB。

功能描述

废气风门牢固地焊在排气装置的排气尾管中。 废气风门通过一个轴向布置的电动马达来驱动,马达带集成式变速箱和集成式电子装置。 废气风门由数字式发动机电子伺控系统 (DME) 按脉冲宽度调制进行控制。 输入端参数为:

——发动机转速

——负荷

——行驶速度

宝马 电气废气风门-图片1

宝马 电气废气风门-图片2

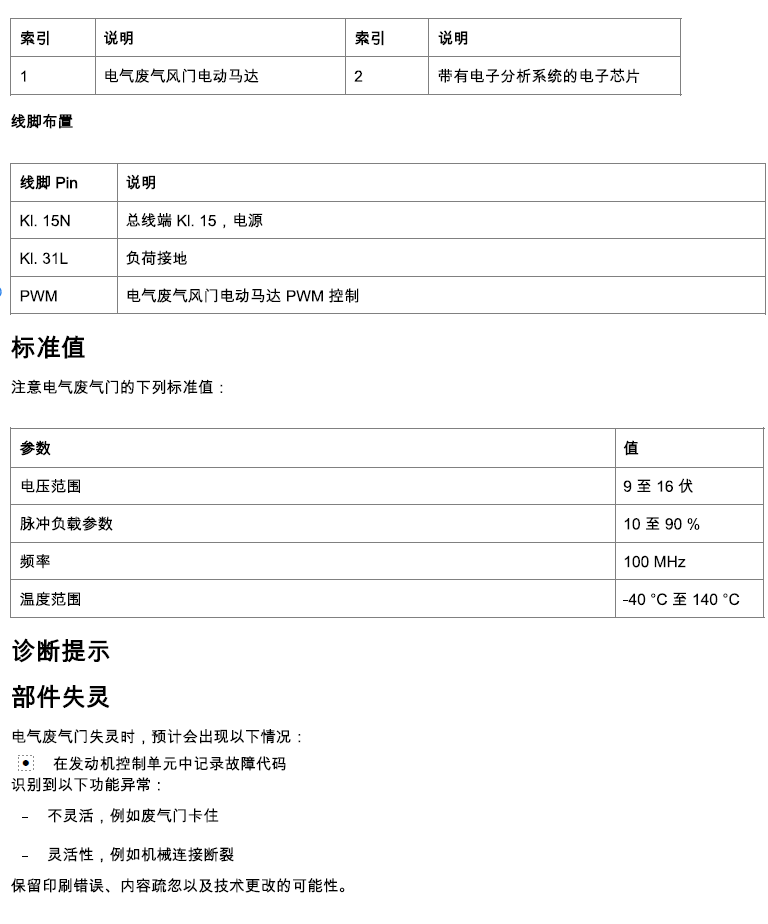

结构及内部错接

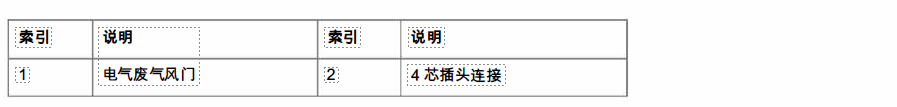

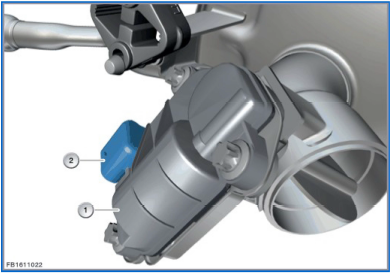

电气废气风门通过一个4芯插头连接进行连接。 电气废气风门的驱动通过总线端 Kl. 15N 来供电。

电气废气风门可以打开 (10 % PWM) 和关闭 (90 % PWM)。 极限位置即是机械限位。 未规定中间位置。 故障已知(例如按脉冲宽度调制的信号取消)或发动机关闭后以打开位置作为优先位置。

宝马 电气废气风门-图片3

宝马 电气废气风门-图片4
