吉利24LJLD-4G24发动机(联合电子系统)(81针)

2023年3月3日 11:56:00肖师傅

肖师傅

管理员

694
文章

0
粉丝

端子速查评论383阅读模式

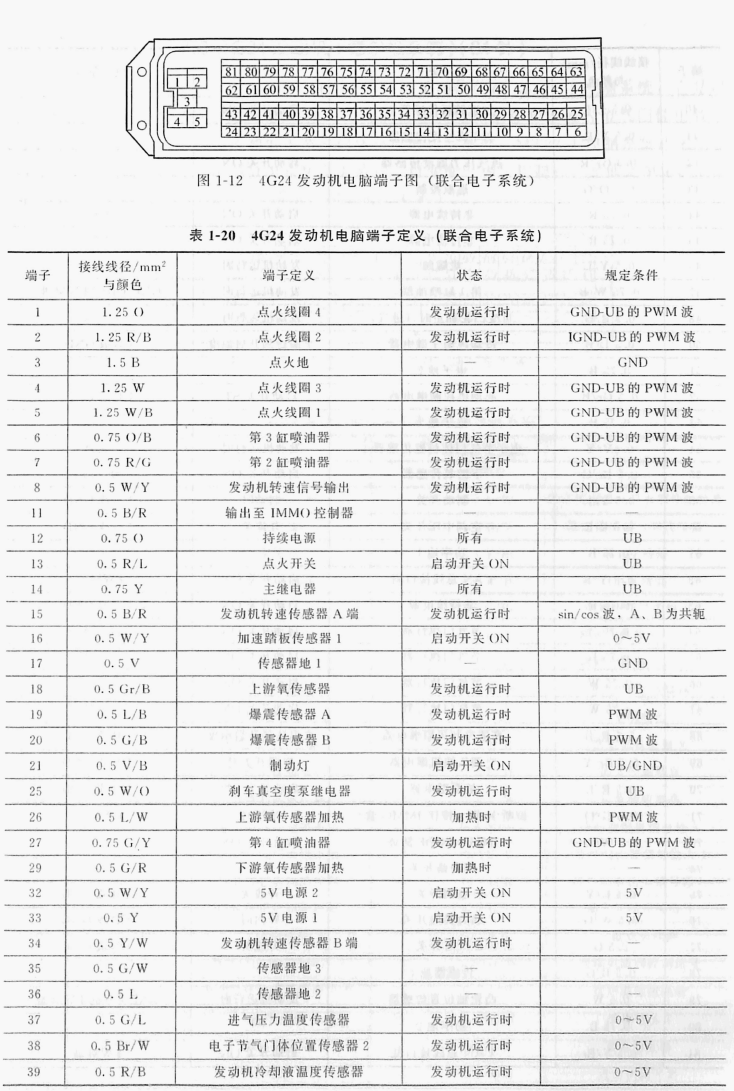

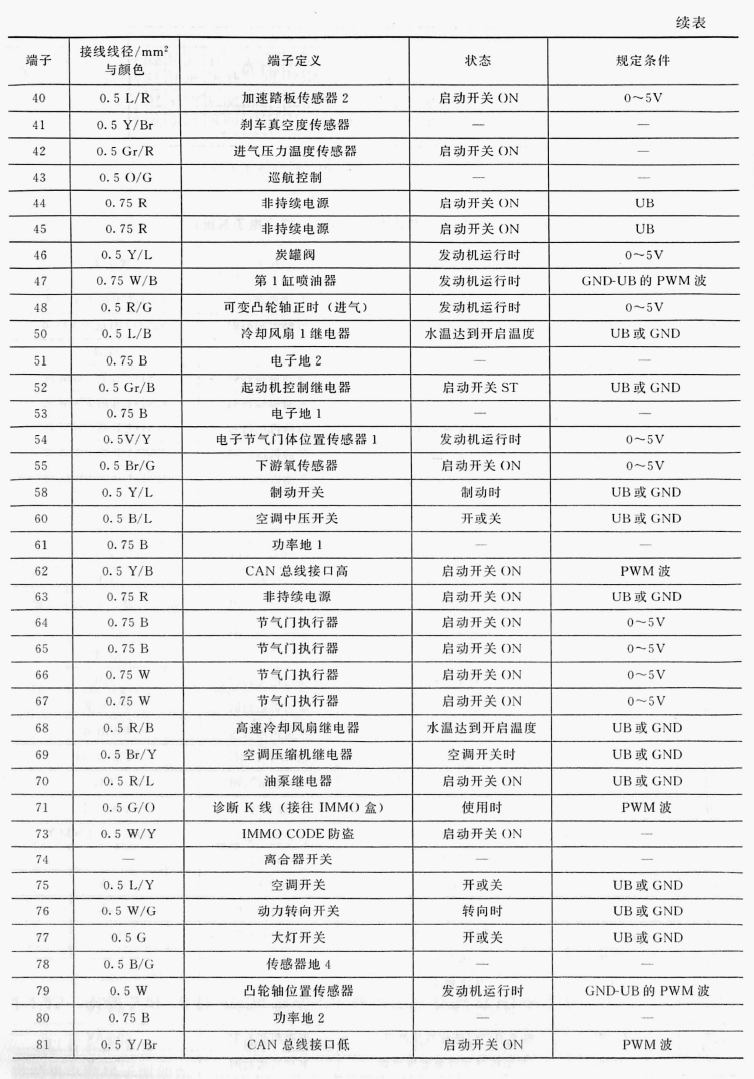

以吉利豪情 GX9 车型为例，发动机采用联合电子 ME788-Motronic 发动机管理系统发动机电脑端子图如图1-12 所示，端子定义见表 1-20。
