宝马520Li（F18）N20 发动机电子气门控制伺服马达电线束更新与电路复检标准

一、施工前确认标准

1. 故障指向确认：先用 BMW ISTA 读取 DME 故障码、冻结帧、电子气门控制相关数据流，确认问题是否指向电子气门控制伺服马达电线束，而不是伺服马达本体、DME 驱动或供电搭铁异常。

2. 线束外观确认：检查电子气门伺服马达插头、线束护套、固定卡扣、弯折位置和发动机上方高温区域，重点看是否有插头松动、护套破损、线束硬化、被夹伤或油水侵入痕迹。

3. 供电与信号确认：在不破坏原车线束的前提下，确认相关供电、搭铁和信号线状态；如存在短路、断路、接触电阻偏大或偶发通信异常，应先记录检测结果。

4. 施工边界说明：本标准适用于“已确认需要更新电子气门控制伺服马达电线束”的施工场景；不包含完整缺缸、怠速异常、电子气门系统深度诊断，也不包含 DME 控制单元维修。

5. 施工前保护：施工前确认机舱温度处于安全范围，断电或保持诊断供电方案按实际工况执行，并对发动机饰盖、线束插头、塑料卡扣和周边管路做好保护。

二、工具与材料准备

• 诊断设备：BMW ISTA 或同等级诊断设备，用于读取 DME 故障码、冻结帧、电子气门控制数据流，并在施工后清除故障和复查运行状态。

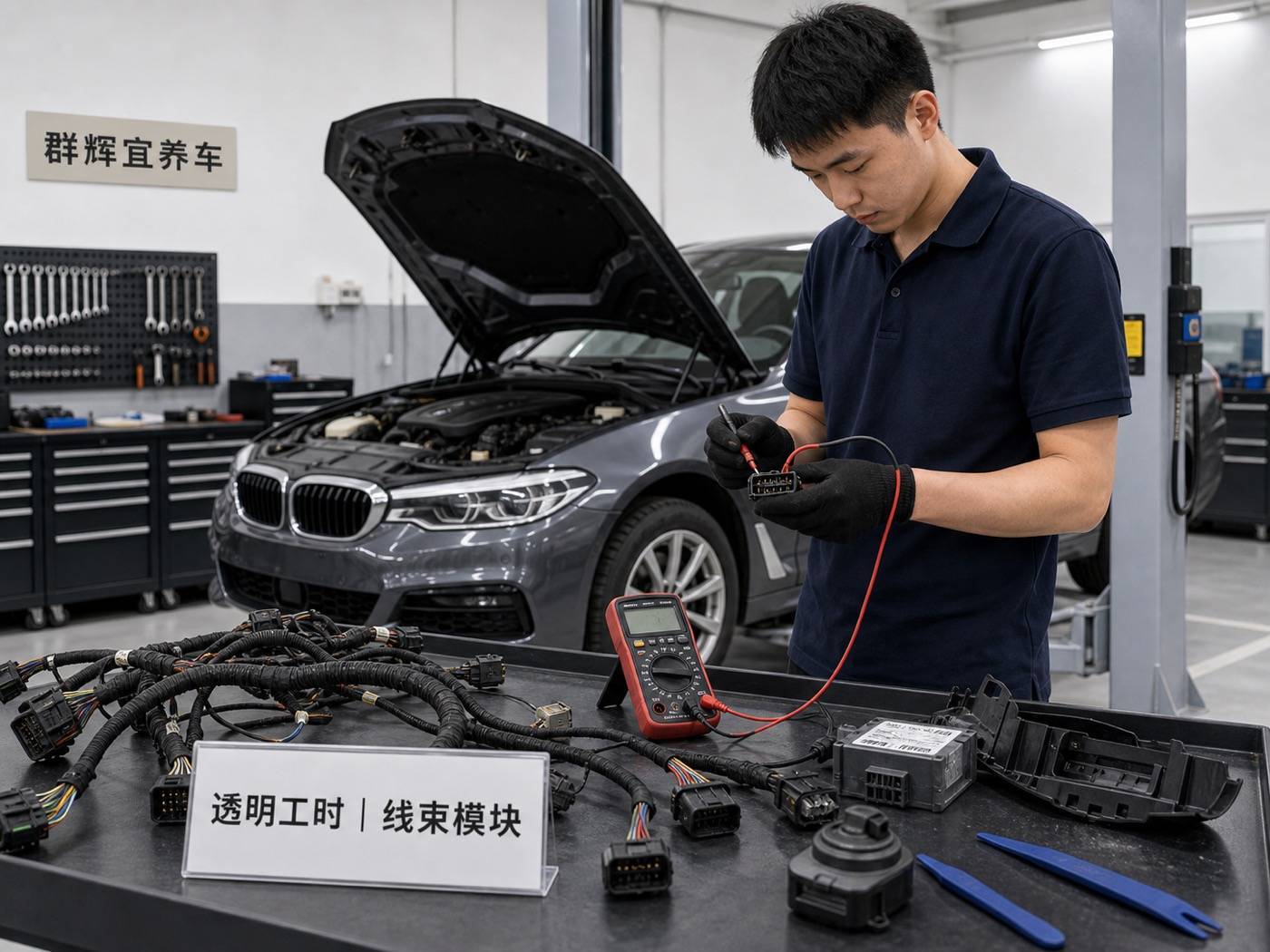

• 电气检测工具：万用表、背刺针、插针工具、端子检查工具、绝缘测试辅助工具，检测时避免扩大原车端子间隙。
• 拆装工具：塑料撬板、小号棘轮、套筒、扭矩工具和线束卡扣拆卸工具，拆卸时避免硬拉插头锁止结构。
• 线束与固定耗材：对应车型配置的电子气门控制伺服马达电线束、原厂或同规格固定卡扣、耐高温扎带、护套和必要的绝缘保护材料。
• 施工防护：翼子板防护、机舱边缘防护、插头防尘保护和线束走向标记，避免维修过程中造成二次折弯或污染。

三、标准施工流程

1. 连接诊断设备，保存施工前故障码、冻结帧和相关数据流，确认电子气门控制系统当前状态。
2. 车辆熄火并按实际需要断电或保持稳定电压，拆卸发动机饰盖及妨碍线束操作的必要附件。
3. 露出电子气门控制伺服马达电线束走向，标记原线束固定点、卡扣位置和插头方向，避免新旧线束走向混淆。
4. 按插头锁止结构释放连接器，检查端子是否松旷、退针、氧化或进油；拆卸旧线束时不拉扯相邻线束和塑料支架。
5. 对比新旧线束长度、插头结构、固定点和护套位置，确认与实车配置一致后再安装。

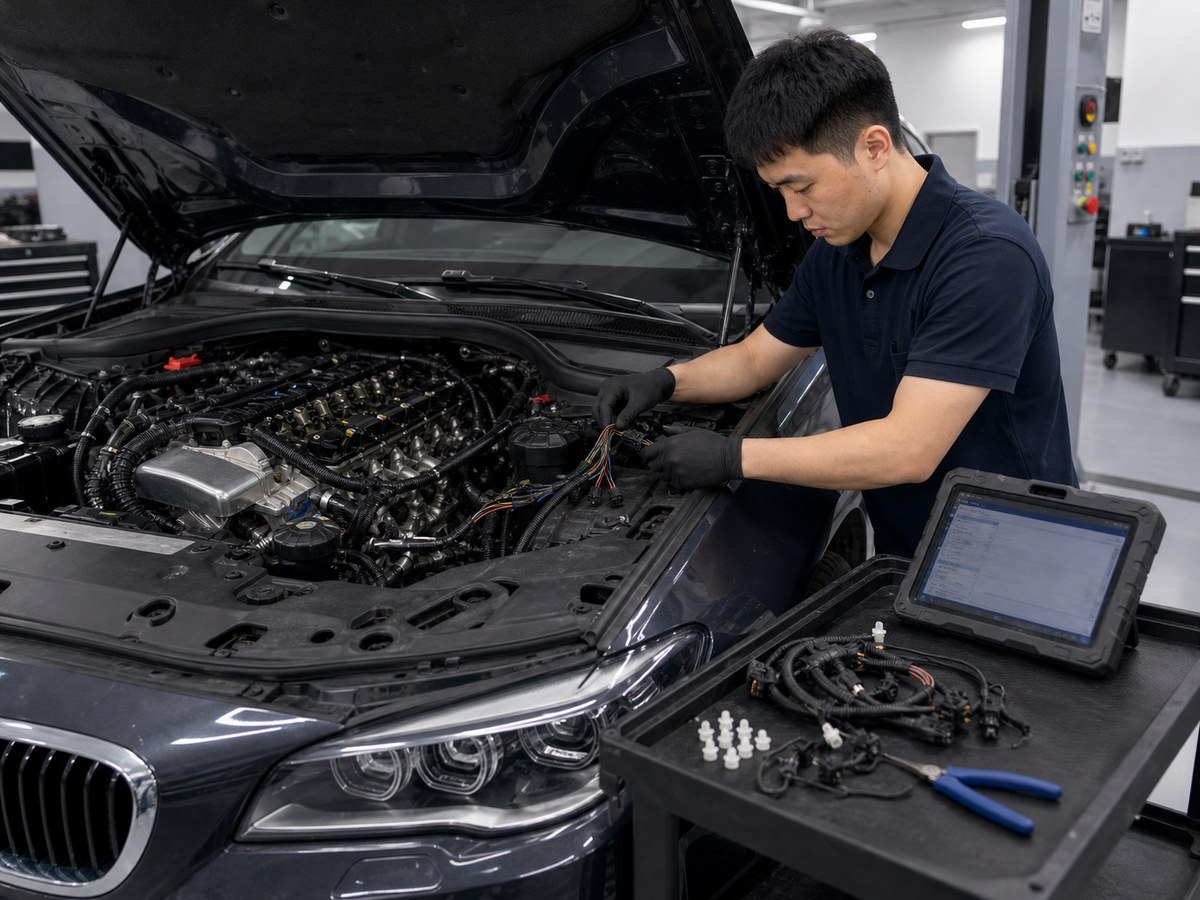

6. 按原车走向安装新线束，确认避开发动机高温件、运动件和尖锐边缘，卡扣与固定点全部复位。
7. 插头压接到位后确认锁止可靠，轻拉检查无松脱，线束余量自然，不得出现紧绷、扭曲或被饰盖压住。
8. 复位拆卸附件，连接诊断设备清除故障码，启动车辆观察怠速、电子气门控制状态和相关数据流。
9. 必要时进行短时间运行观察或路试复核，确认故障灯、怠速波动、加速响应和电子气门相关数据无异常。

四、验收标准

• 安装状态：电子气门控制伺服马达电线束插头锁止到位，线束走向与原车一致，固定卡扣、护套和支架复位完整。
• 电气状态：供电、搭铁和信号状态无明显异常，诊断设备读取相关数据流稳定，不再出现原故障指向。
• 运行状态：发动机启动、怠速、加速响应和电子气门控制状态正常，无明显抖动、报警或故障码立即复现。
• 防护状态：线束未接触高温、旋转或锋利部件，饰盖复位后不压线、不磨线，机舱内无遗留工具和松动物品。
• 交付记录：施工前后故障码、数据流、旧件状态和后续观察事项应向车主说明，必要时建议复查。

五、风险与边界说明

• 更新电线束只能解决已确认的线束、插头或接触不良问题；如果故障来自电子气门伺服马达本体、DME 驱动、电源模块或搭铁点，需要另行诊断。
• 老车机舱塑料件、插头锁扣和线束护套容易脆化，拆装过程中可能暴露相邻老化问题，需按实际状态向车主说明。
• 如果车辆存在进油、进水、私改线路、事故修复或非原厂线束接驳，标准工时可能不适用，应按实车复杂程度重新确认。
• 本标准不包含 DME 编程设码、电子气门系统深度诊断、线路大修或关联模块维修，相关费用和工时需另行确认。
