绅宝发动机控制系统绅宝900系列LH2.4/2.4.1发动机控制系统端子

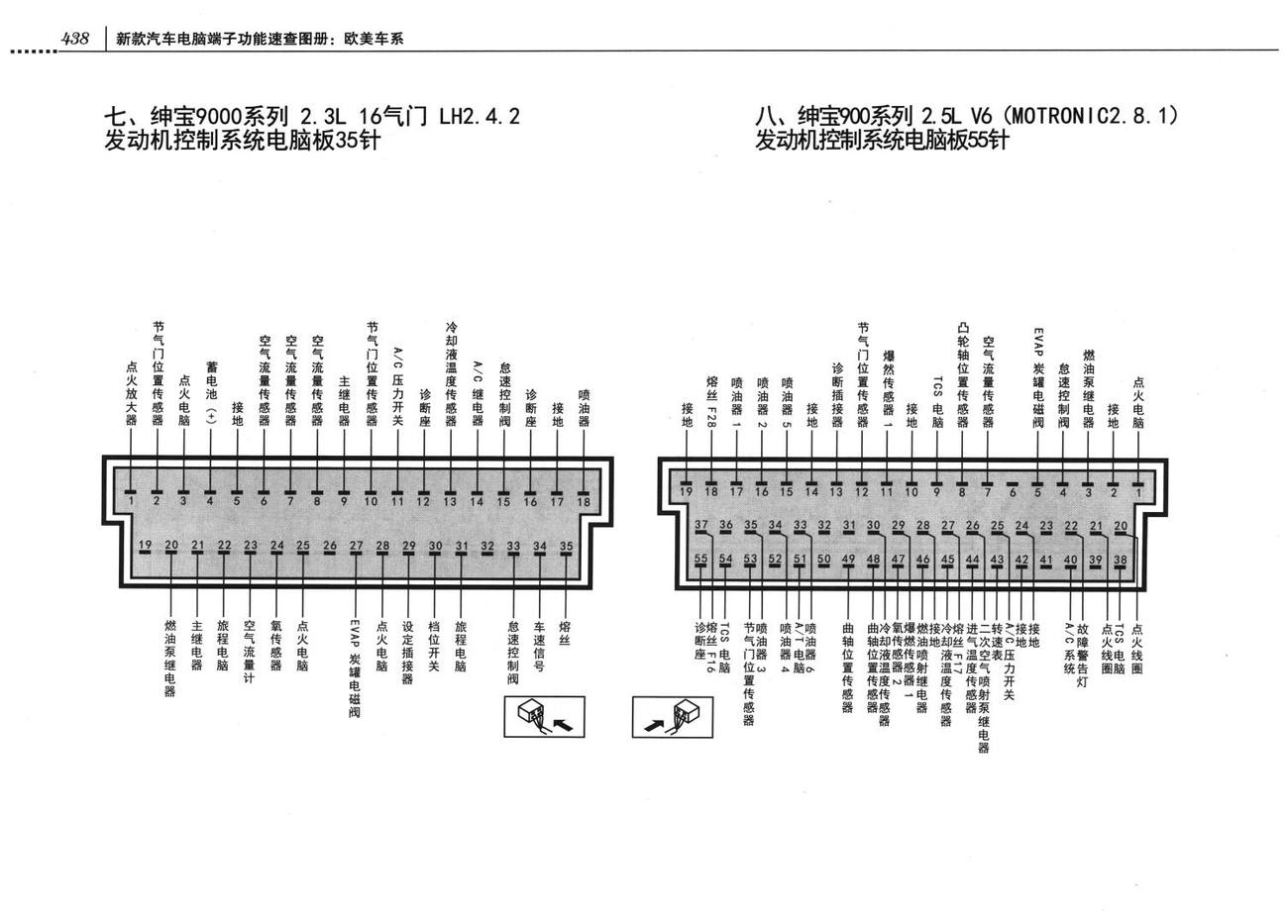

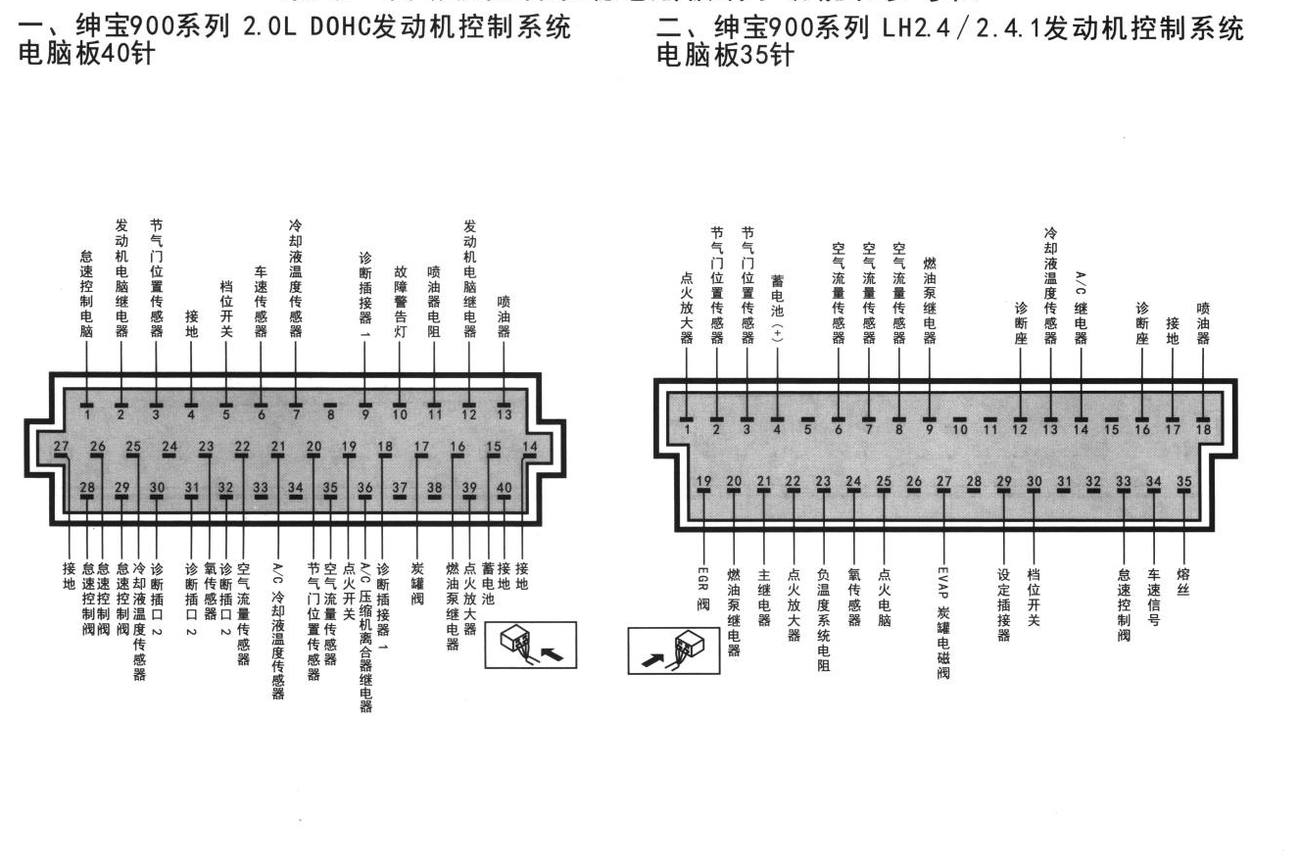

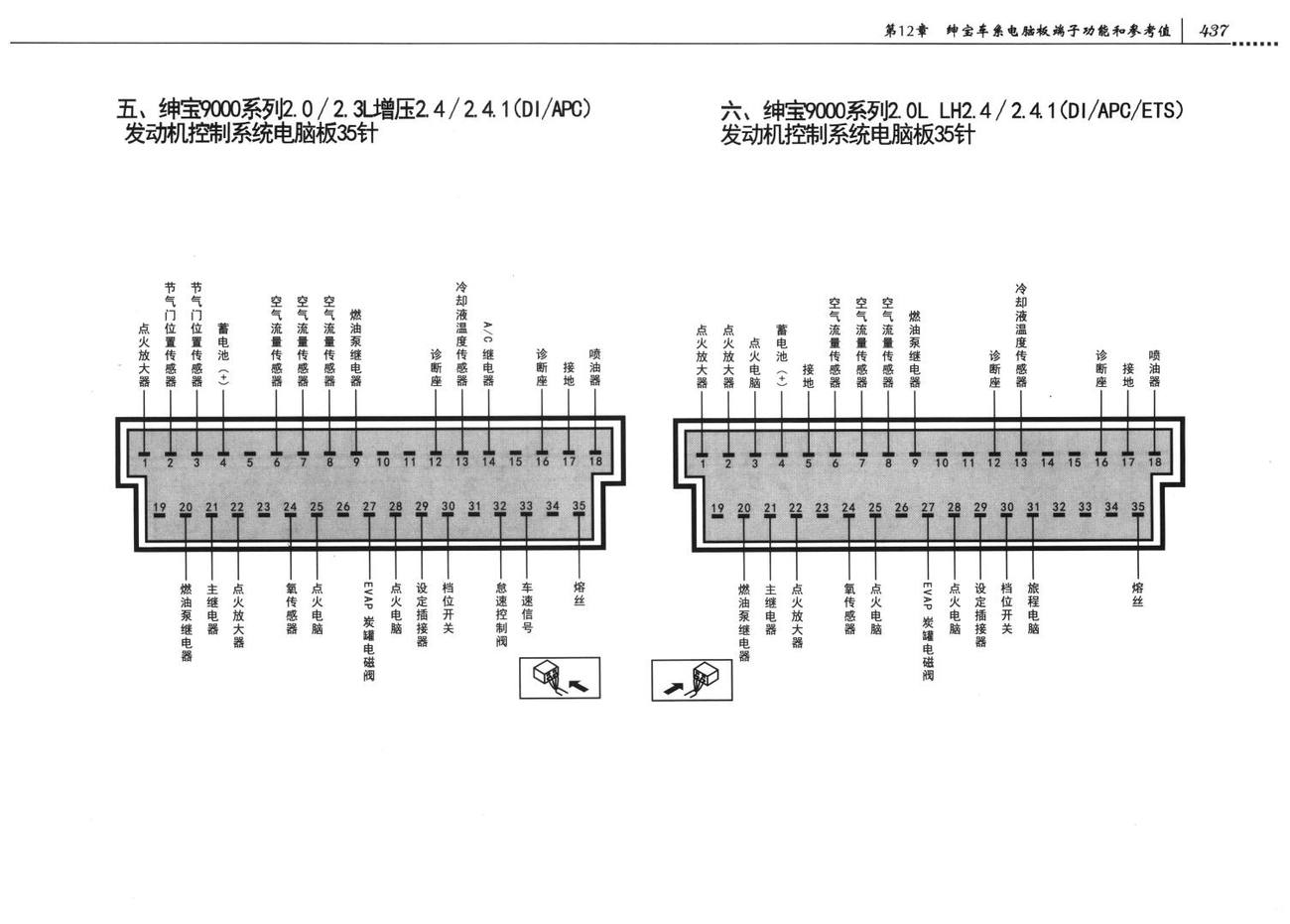

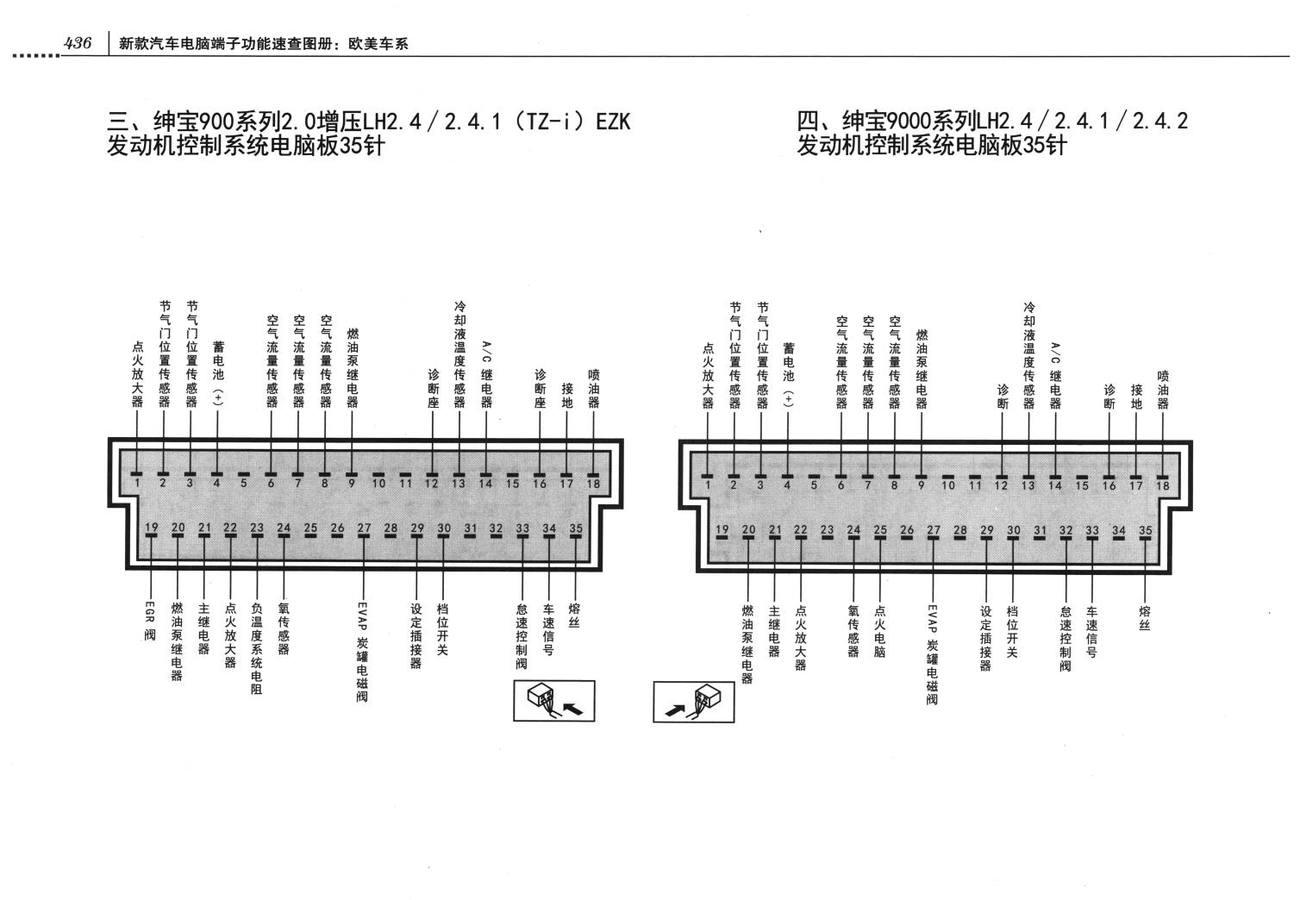

绅宝发动机控制系统 绅宝900系列LH2.4/2.4.1发动机控制系统 原始资料第435页
绅宝发动机控制系统绅宝900系列LH2.4/2.4.1发动机控制系统端子
绅宝发动机控制系统 绅宝900系列LH2.4/2.4.1发动机控制系统 原始资料第436页
绅宝发动机控制系统绅宝900系列LH2.4/2.4.1发动机控制系统端子
绅宝发动机控制系统 绅宝900系列LH2.4/2.4.1发动机控制系统 原始资料第437页
绅宝发动机控制系统绅宝900系列LH2.4/2.4.1发动机控制系统端子
绅宝发动机控制系统 绅宝900系列LH2.4/2.4.1发动机控制系统 原始资料第438页

端子参考值

本页以原始资料图为准，端子号、测试条件和参考值请按上方资料图核对。

说明：同一车系可能包含发动机、变速器、车身及其他控制模块；涉及系统电压、传感器信号和执行器输出时，应以原车配置和实测结果为准。
