奥迪A5 电路图 汽车驾驶学校 , (F5F) 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。
原始电路图

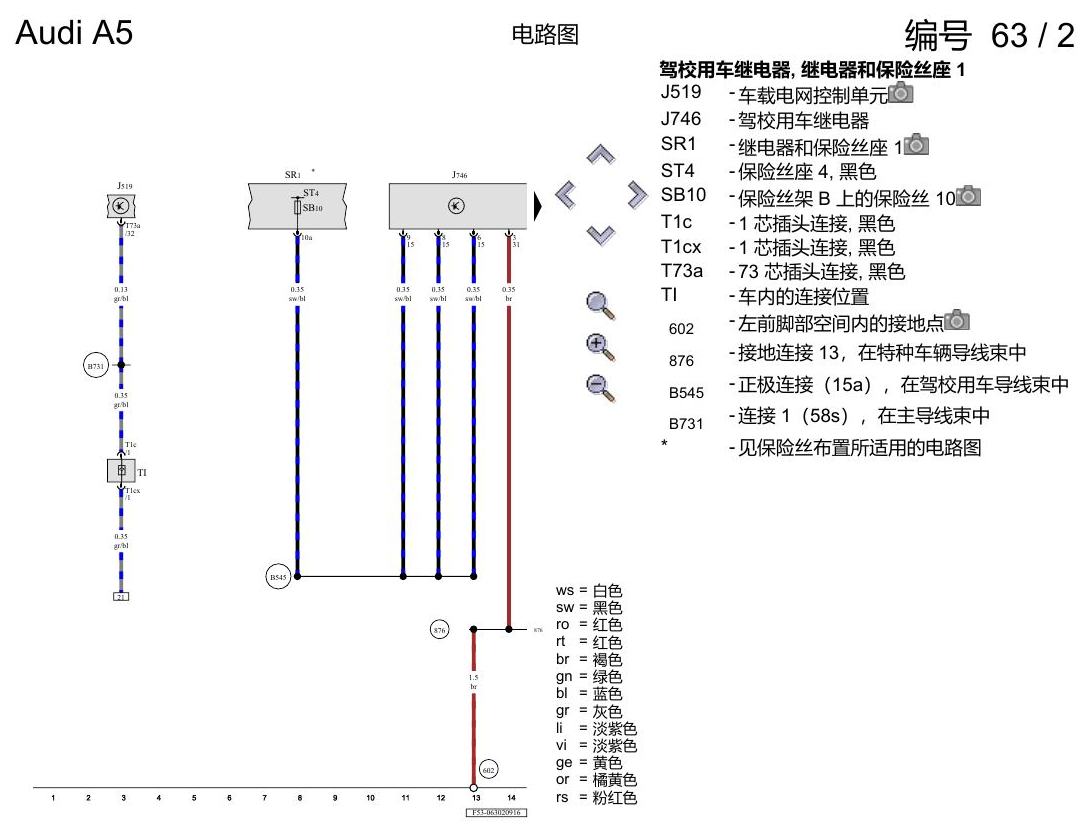

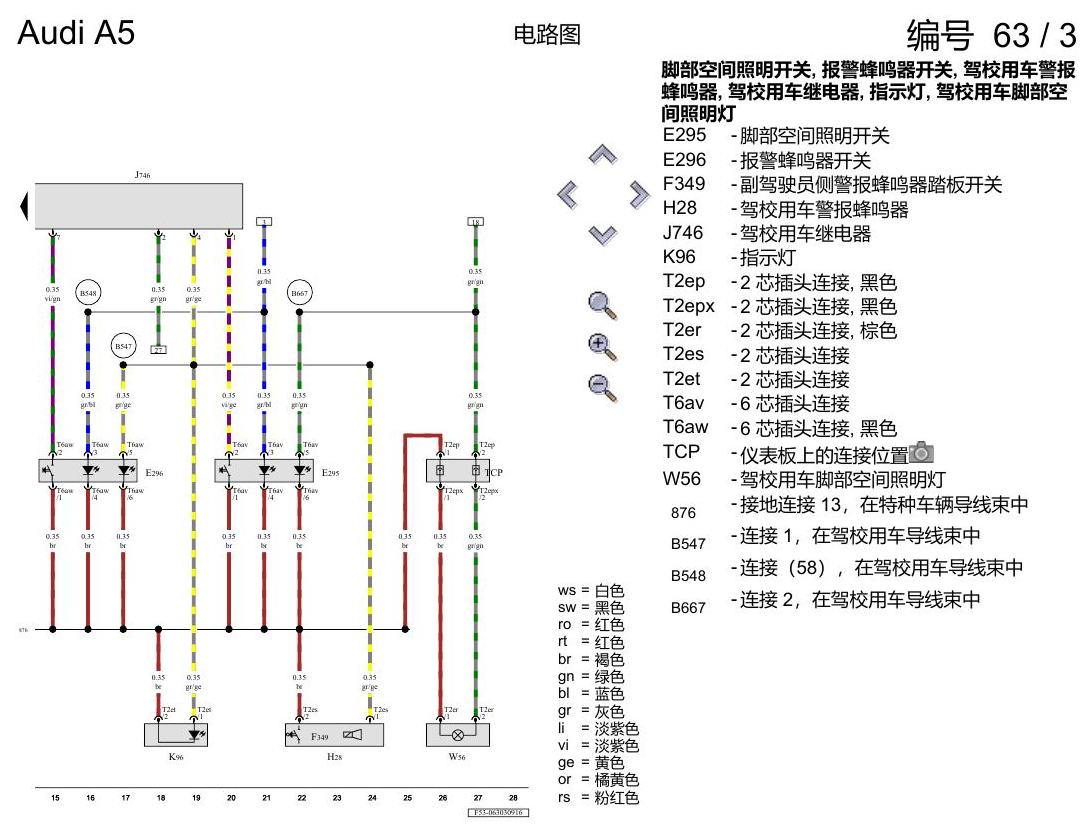

下方为原始资料图，共 3 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。
核对说明
同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。
一汽大众3321 探戈 接地设计 电路图
一汽大众3321 探戈 接地设计 电路图资料。
奥迪Q8 电路图 LED 大灯, (8G0),(8G1), 自 2018 年 6 月起 电路图
奥迪Q8 电路图 LED 大灯, (8G0),(8G1), 自 2018 年 6 月起 电路图资料。
奥迪A6 C8 电路图 右后车门 , (L0R) 电路图
奥迪A6 C8 电路图 右后车门 , (L0R) 电路图资料。
上海大众涂岳 保险丝 电路图
上海大众涂岳 保险丝 电路图资料。
上海大众T-Cross 前雾灯 电路图
上海大众T-Cross 前雾灯 电路图资料。
奥迪Q3L 电路图 换道辅助系统, (7Y1),(7Y5),(79B),(79D), 自 2018 年 6 月起 电路图
奥迪Q3L 电路图 换道辅助系统, (7Y1),(7Y5),(79B),(79D), 自 2018 年 6 月起 电路图资料。
