奥迪Q2L 安装位置：车辆中部的控制器电路图

2024年8月18日 13:20:00肖师傅

肖师傅

管理员

14385
文章

2
粉丝

电路速查评论170阅读模式

摘要奥迪Q2L 安装位置：车辆中部的控制器电路图资料。

奥迪Q2L 安装位置：车辆中部的控制器电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。

原始电路图

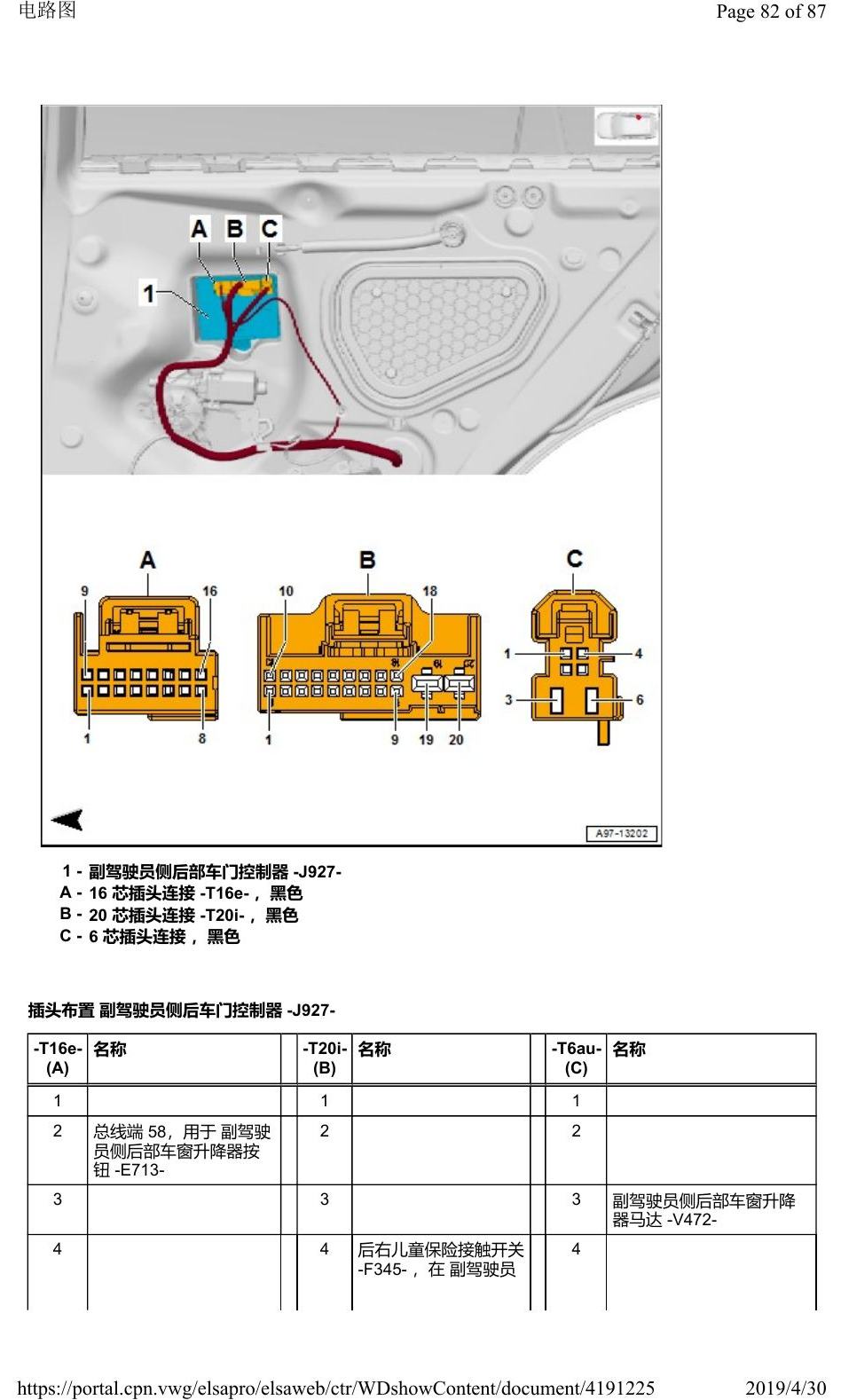

下方为原始资料图，共 87 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。

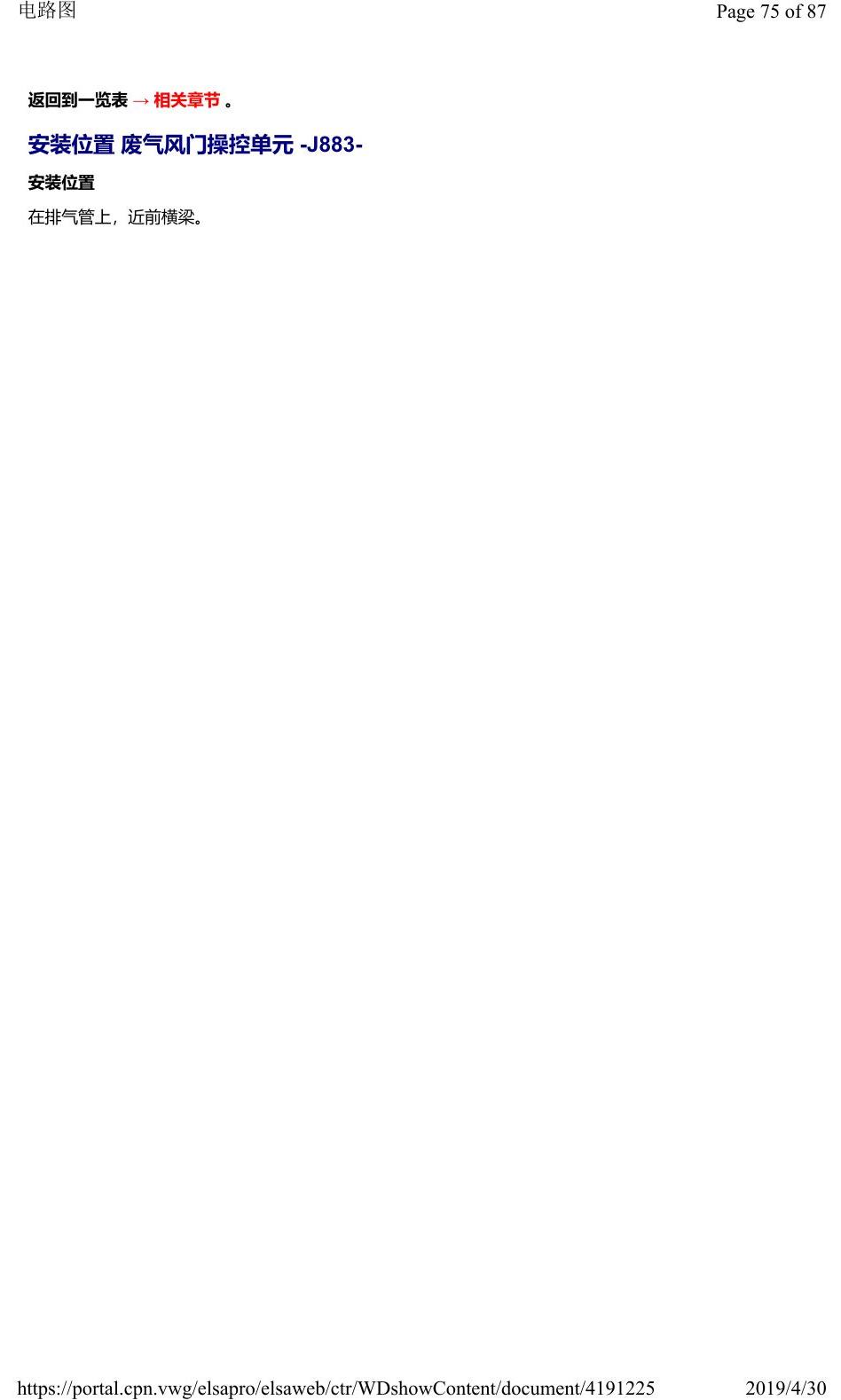

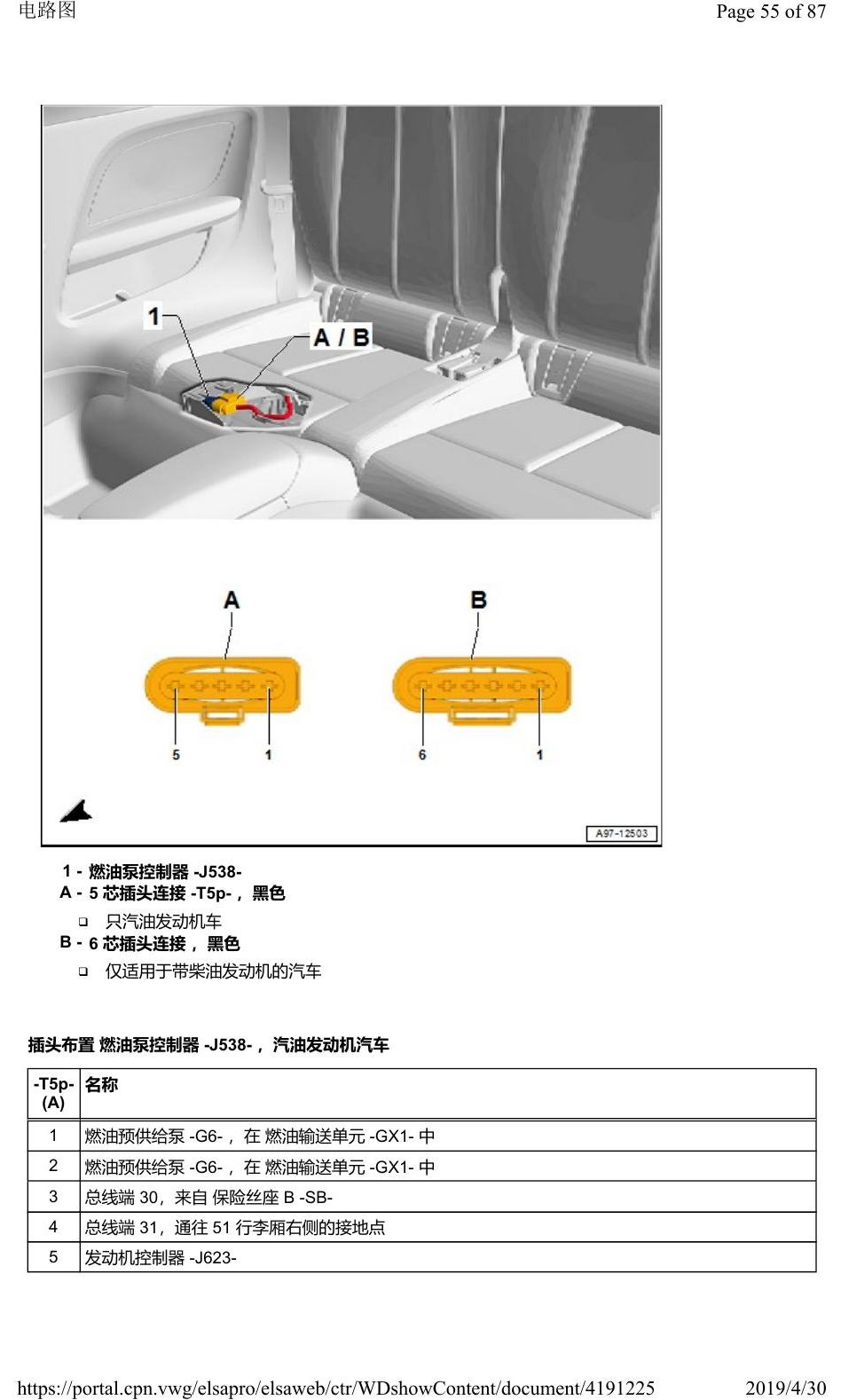

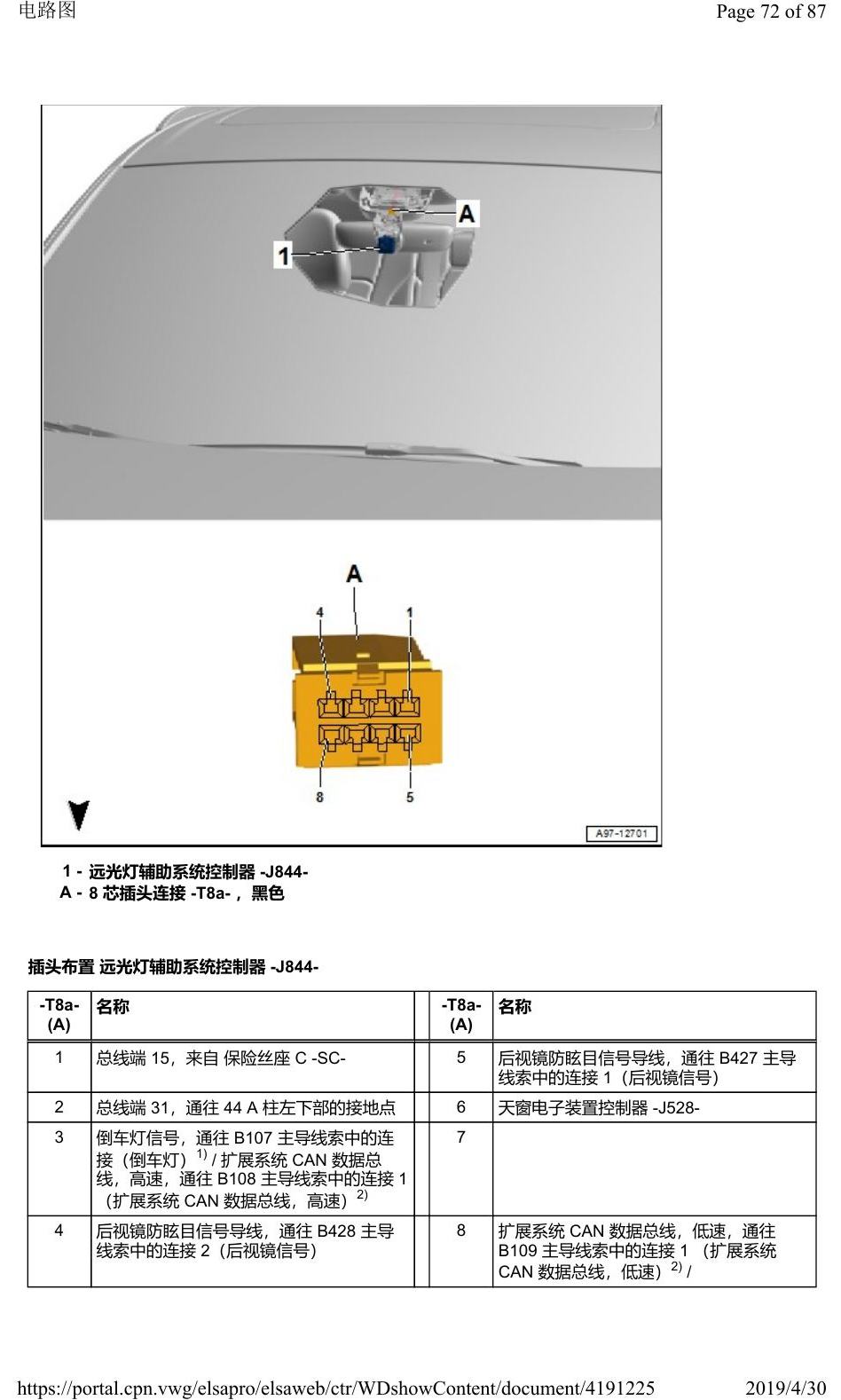

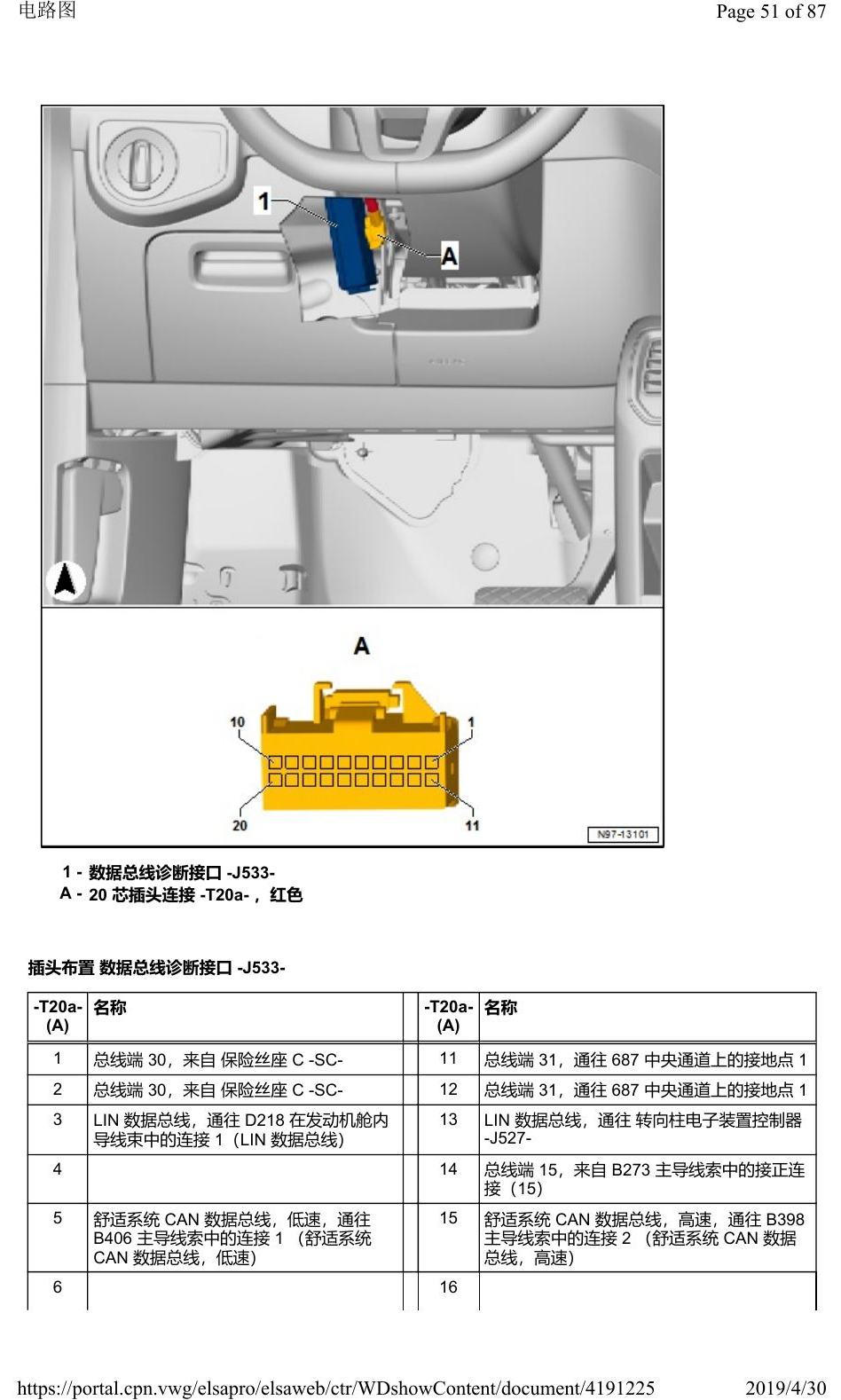

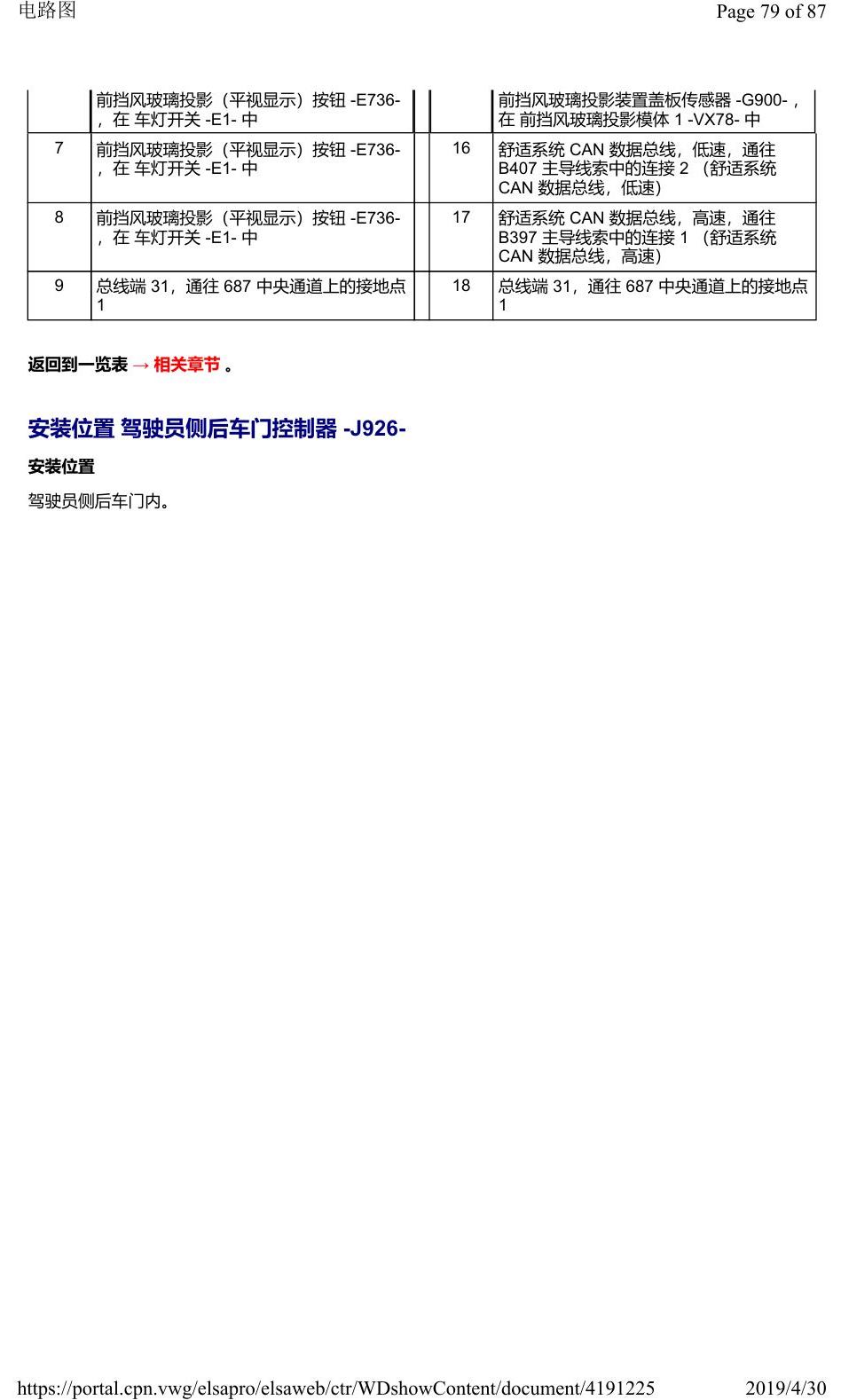

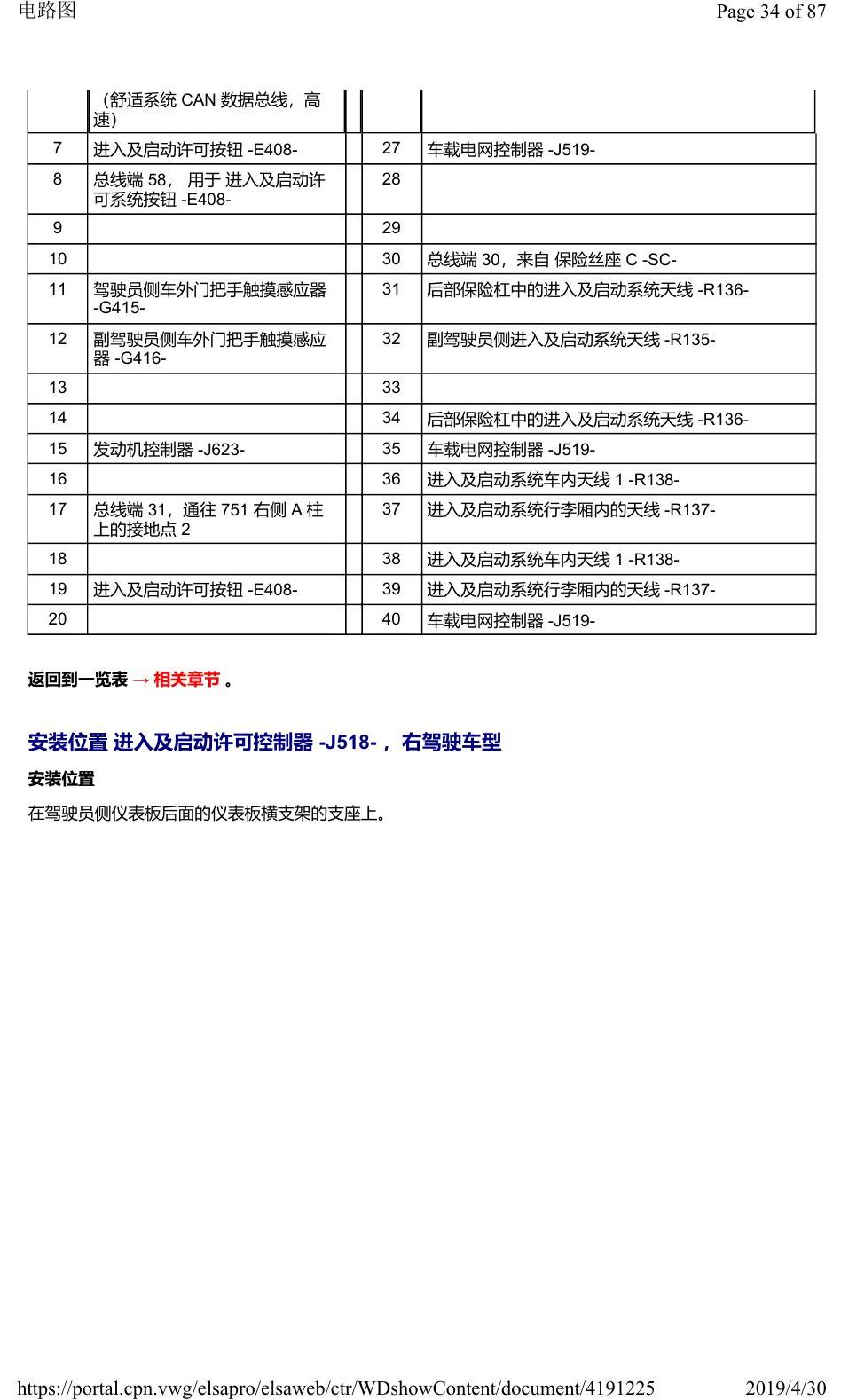

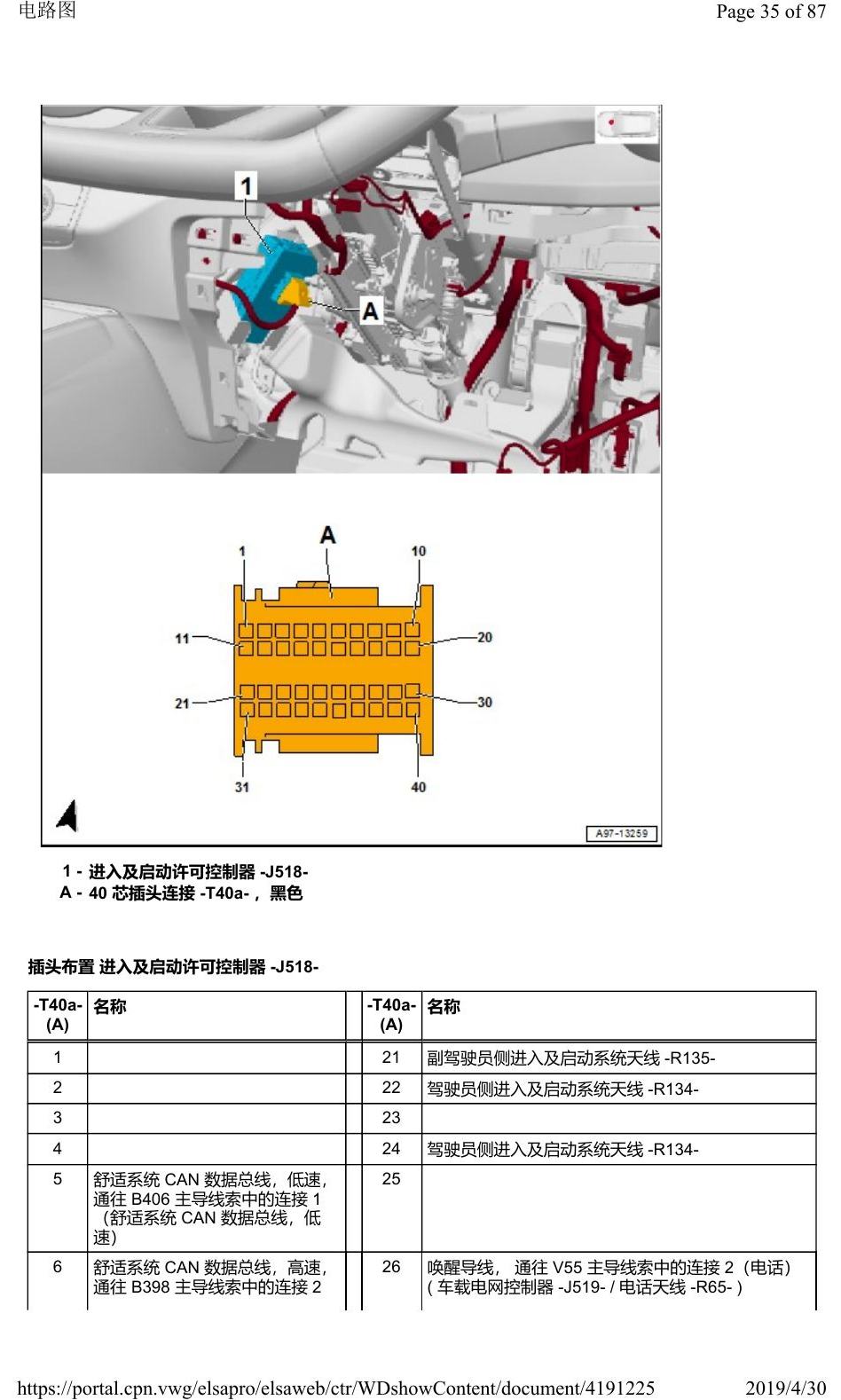

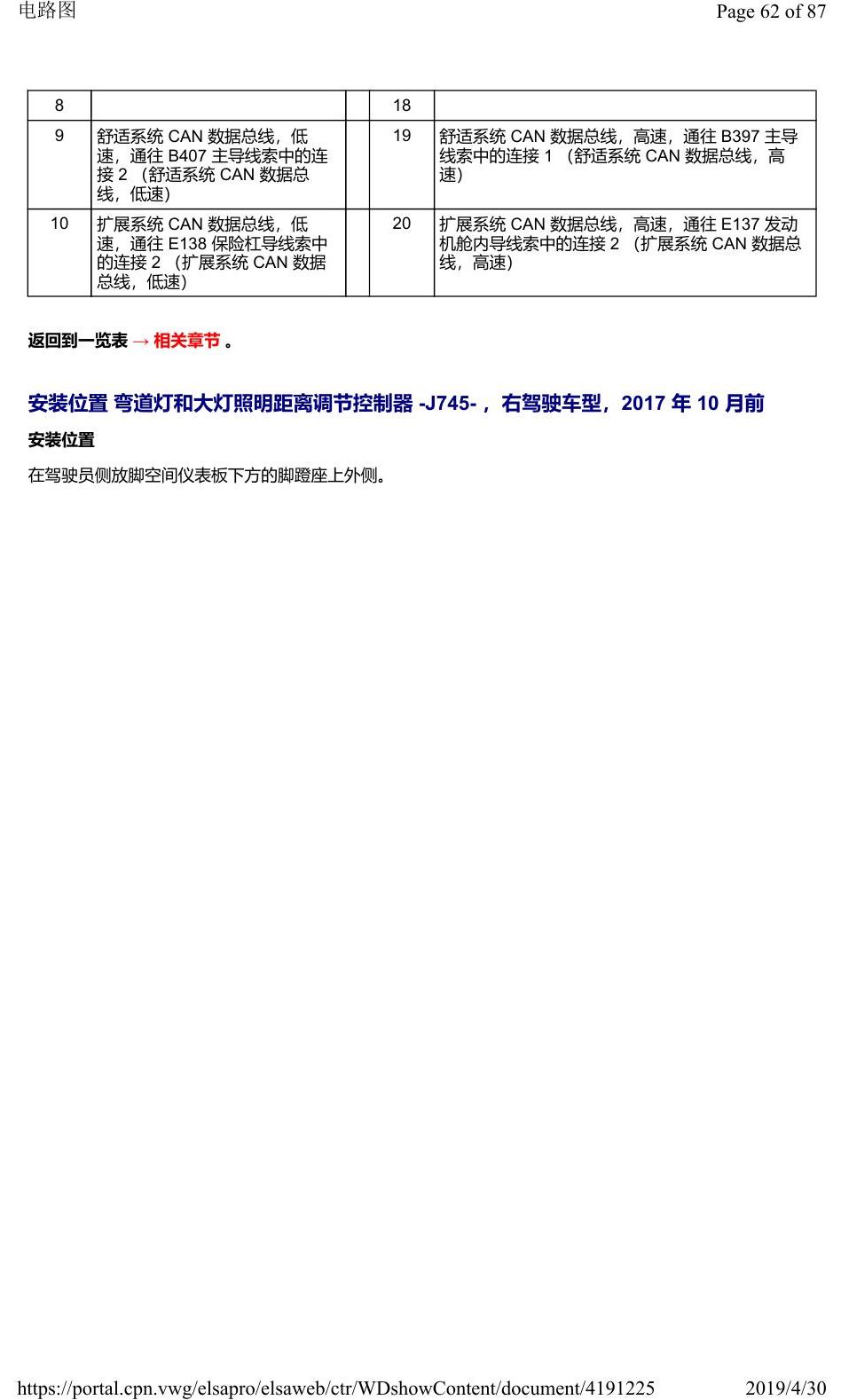

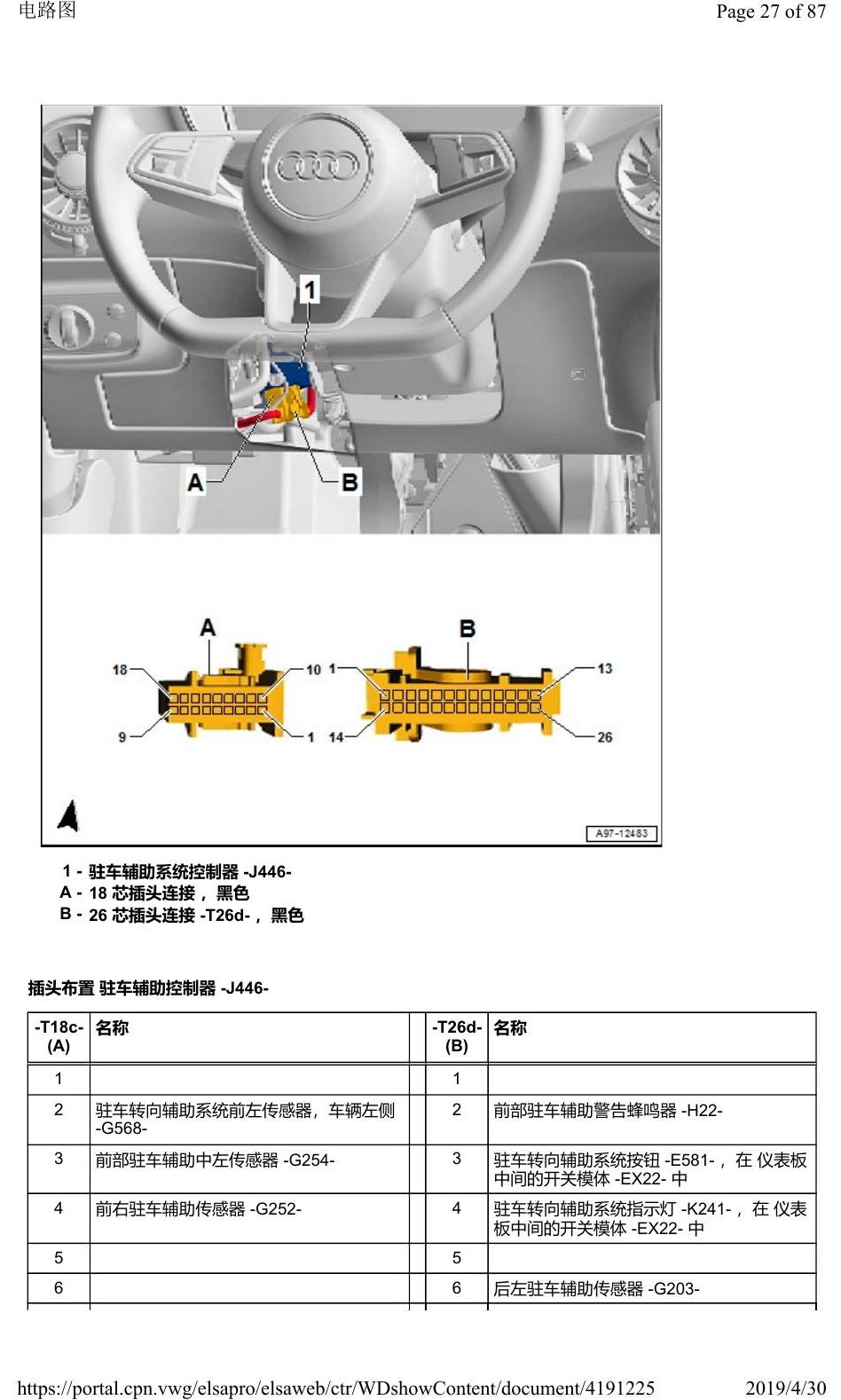

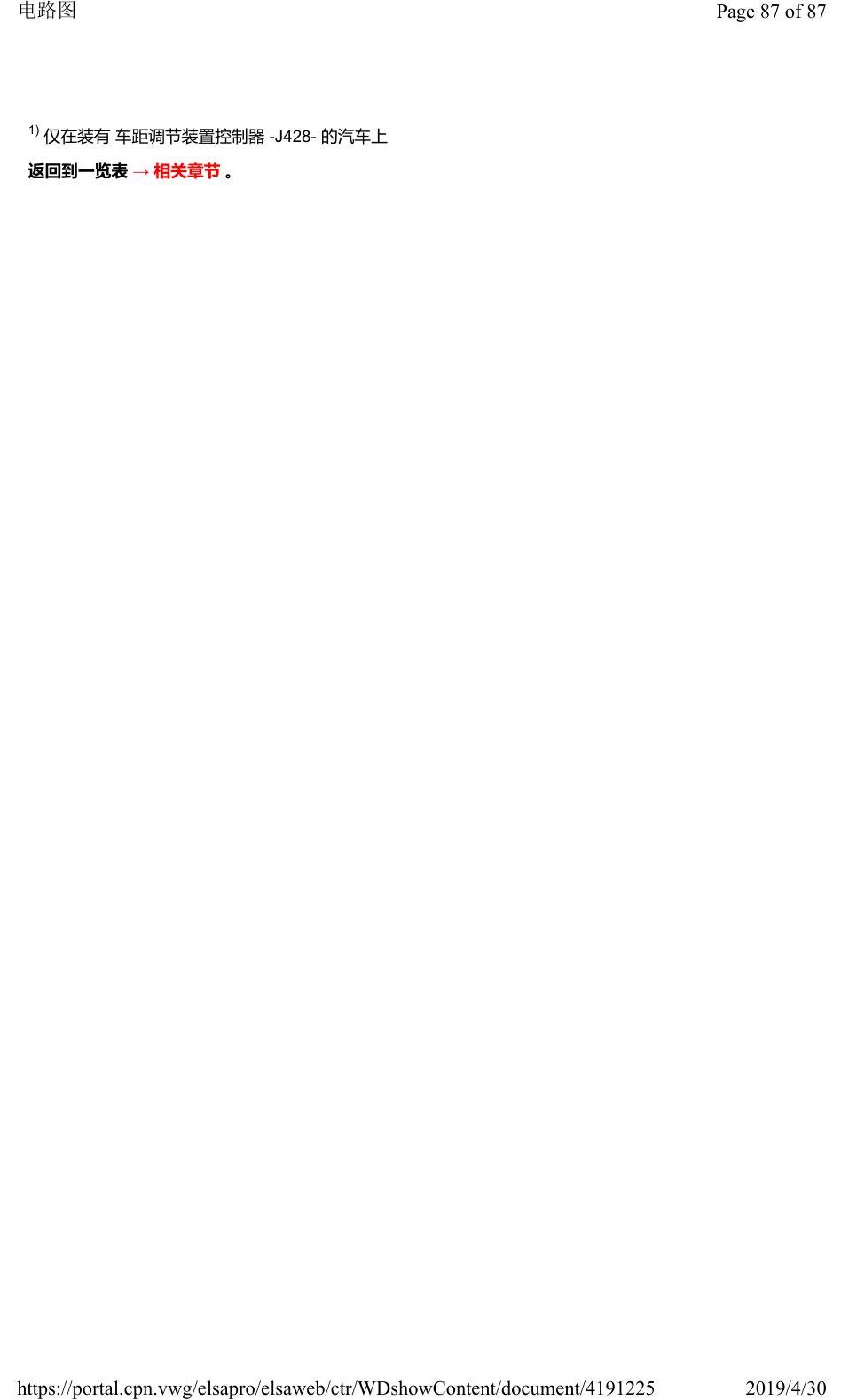

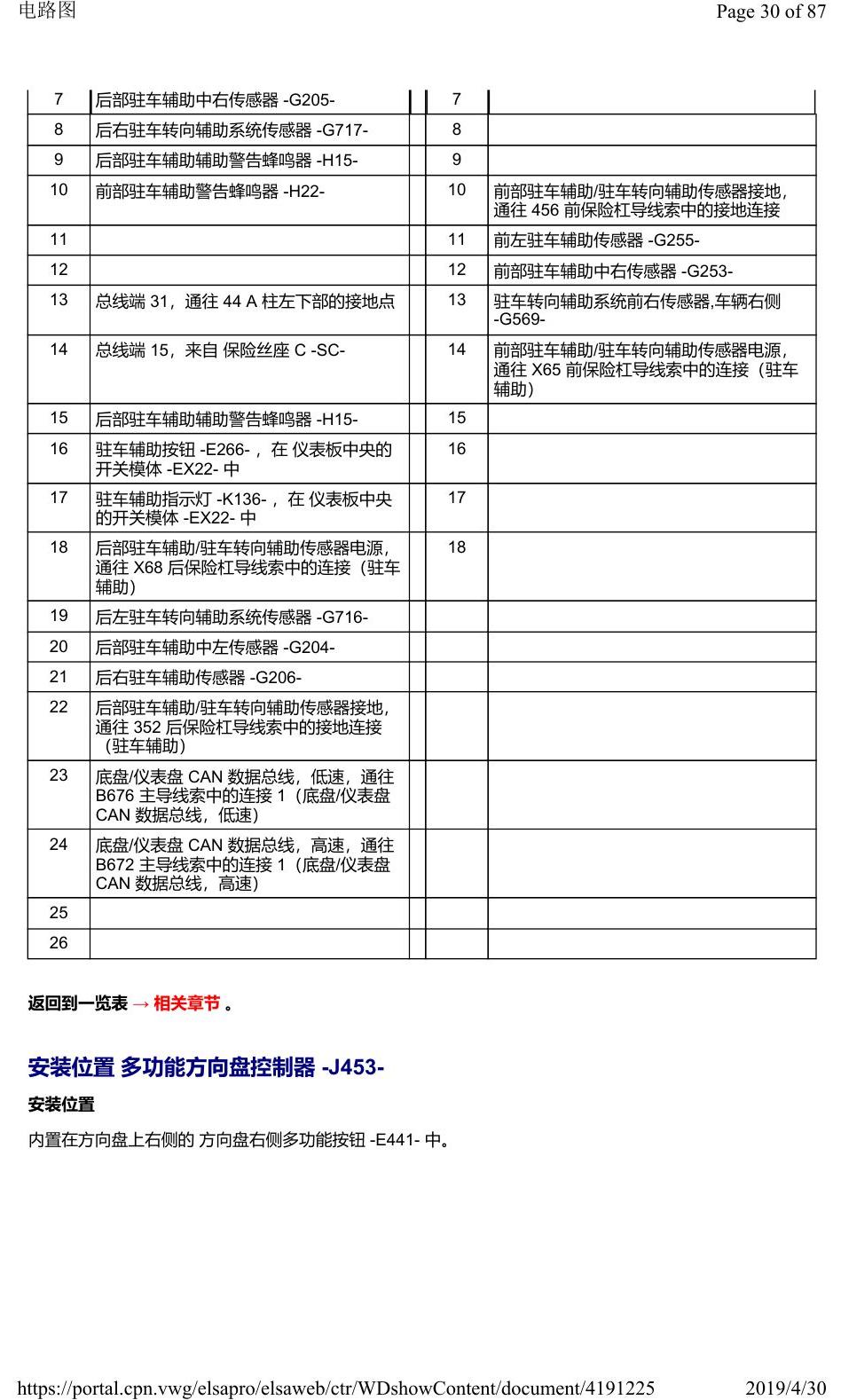

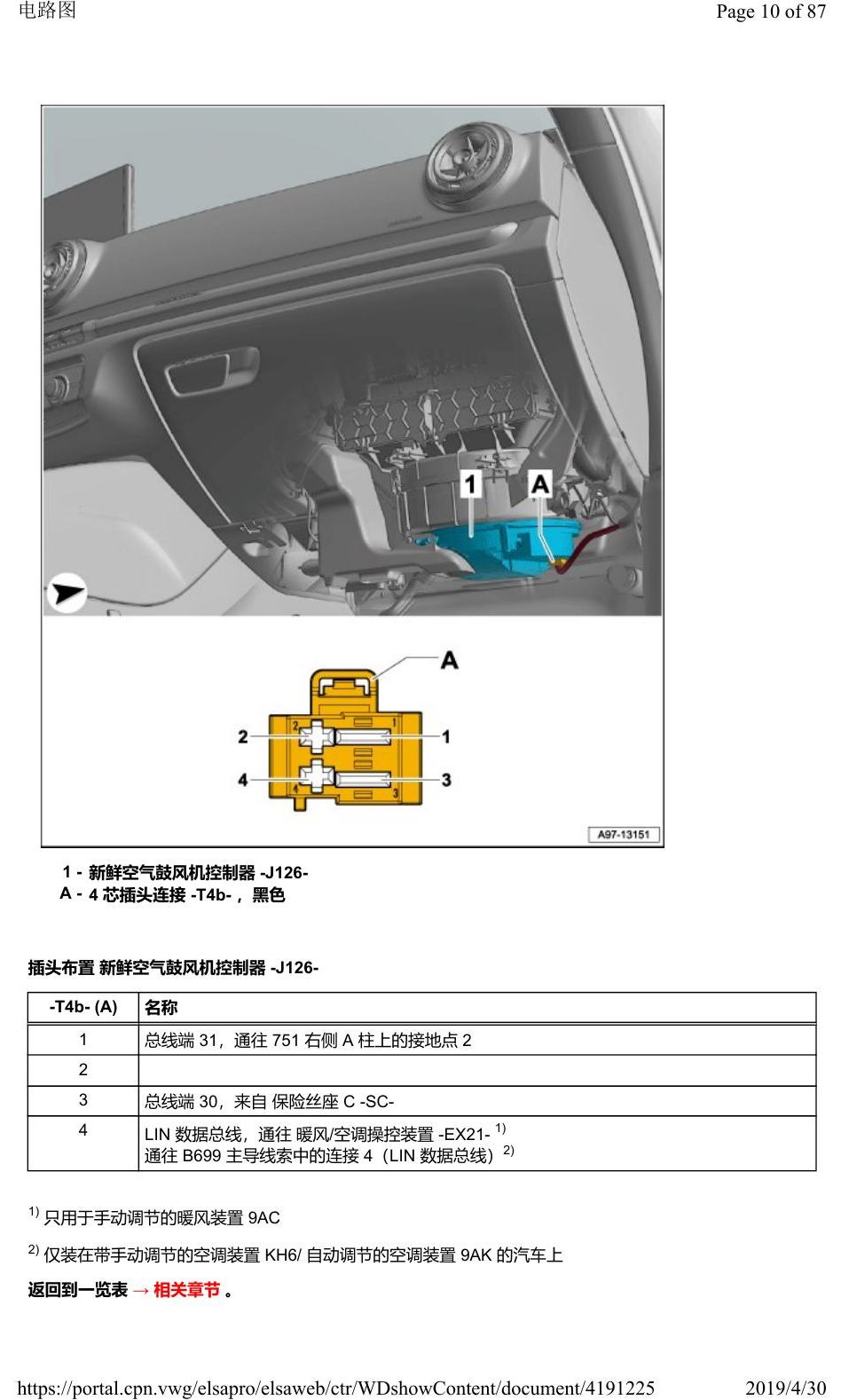

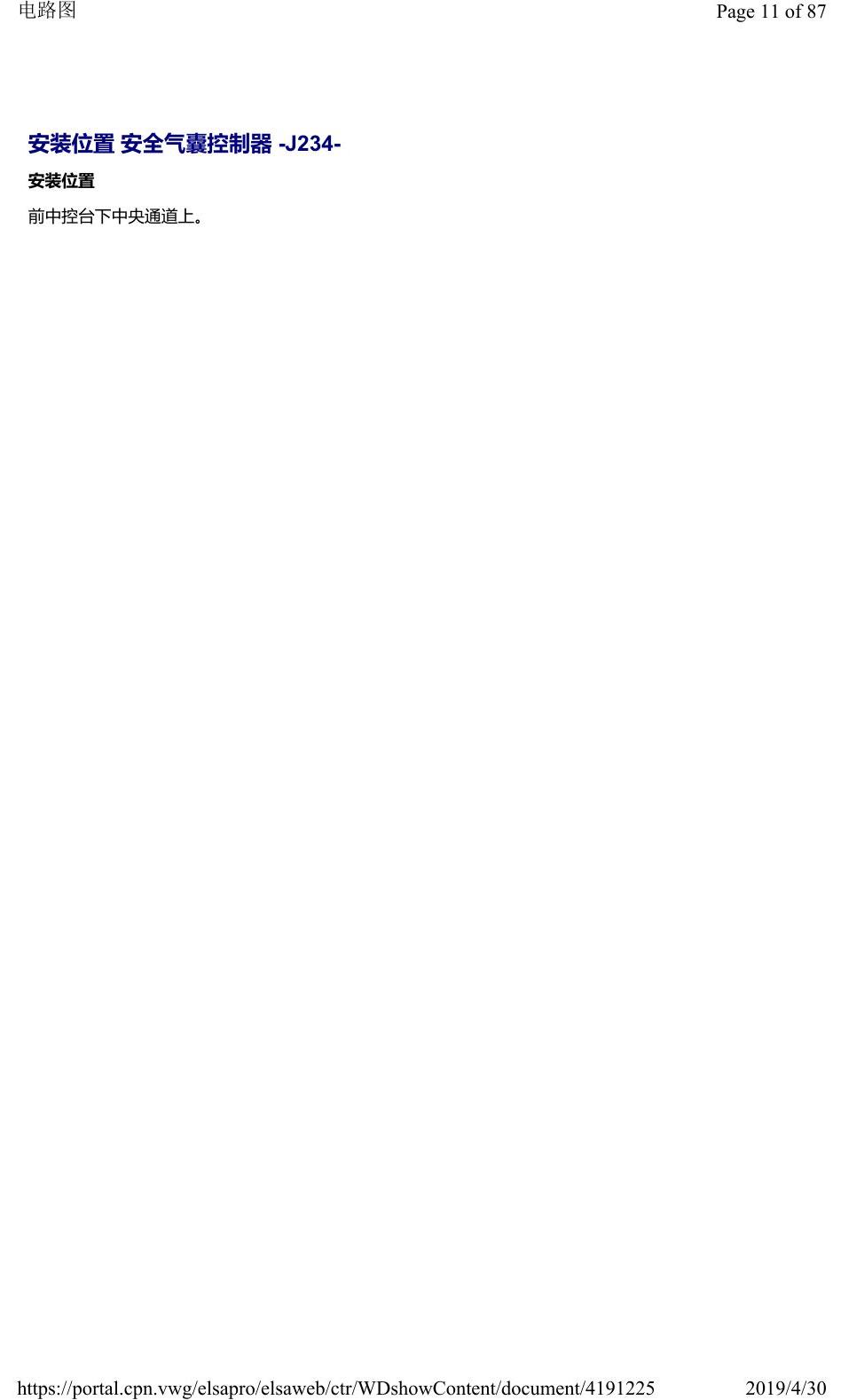

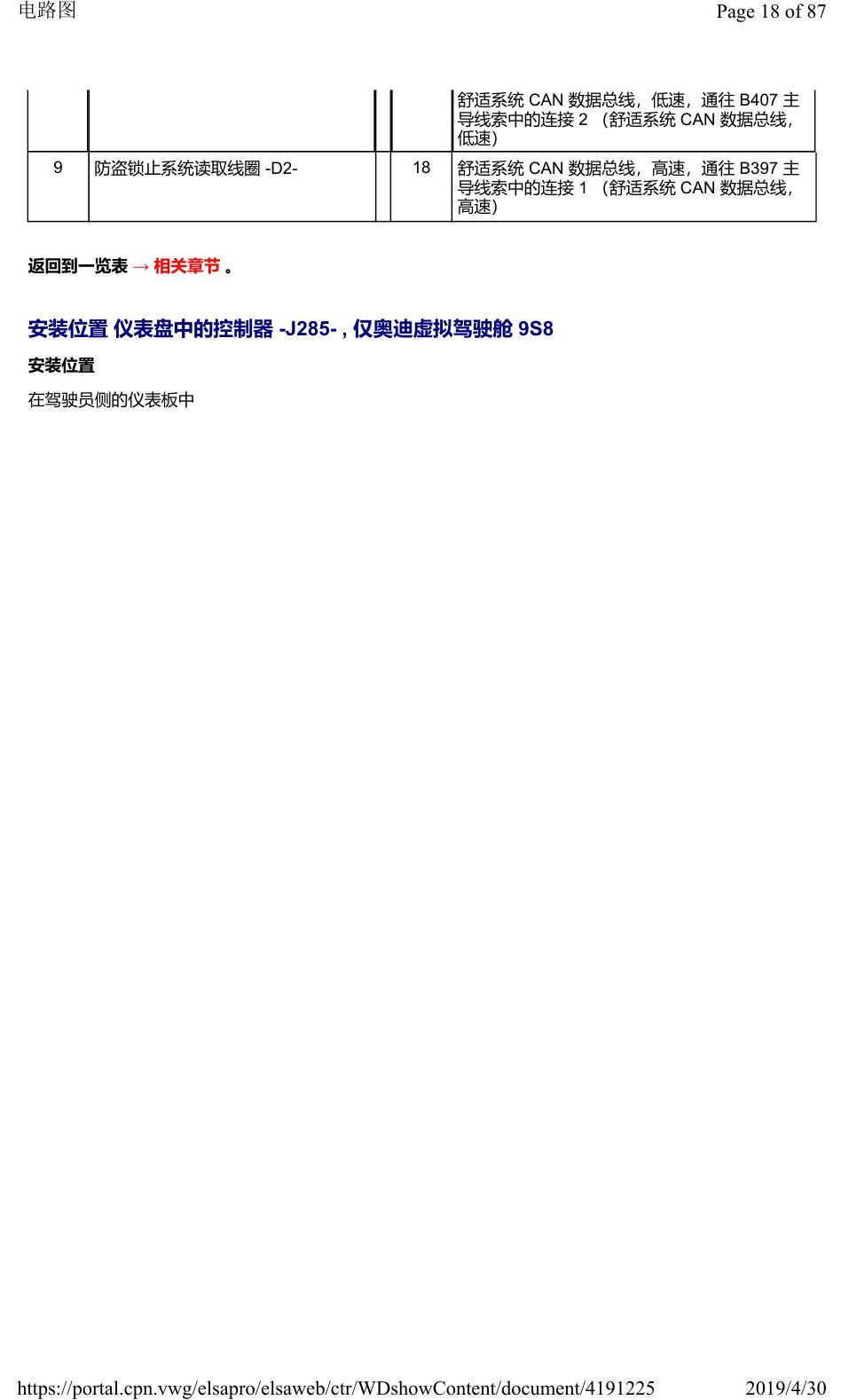

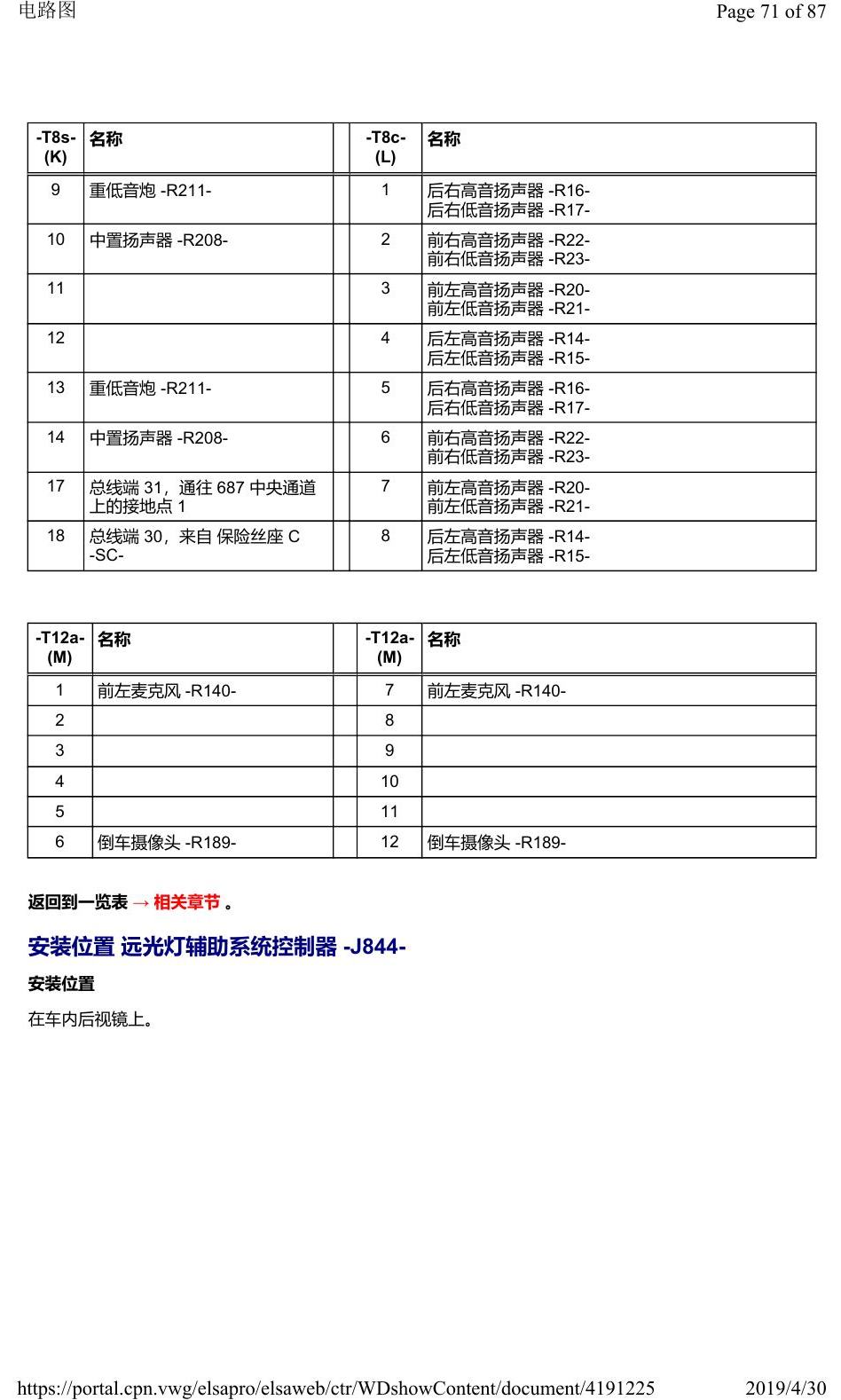

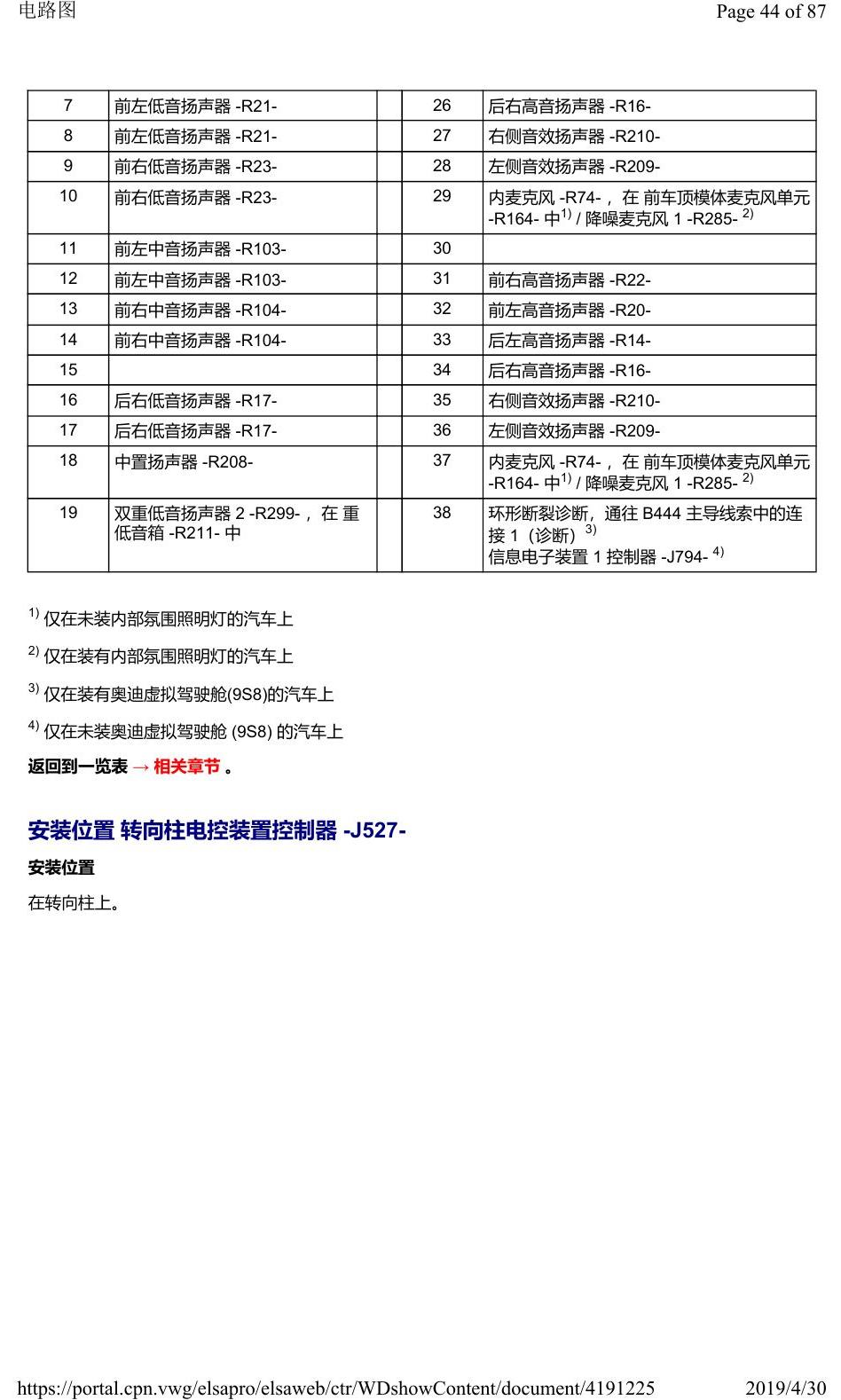

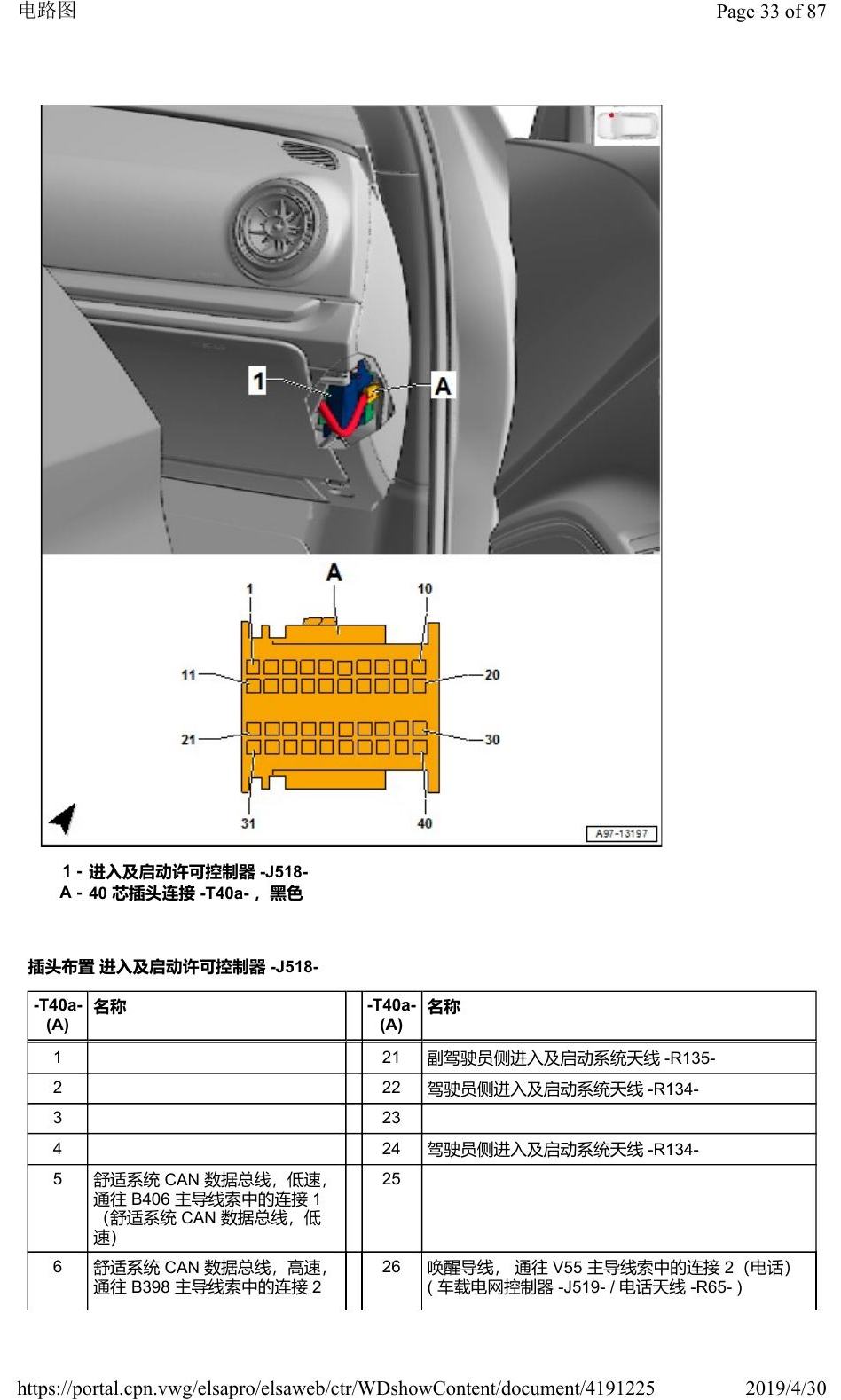

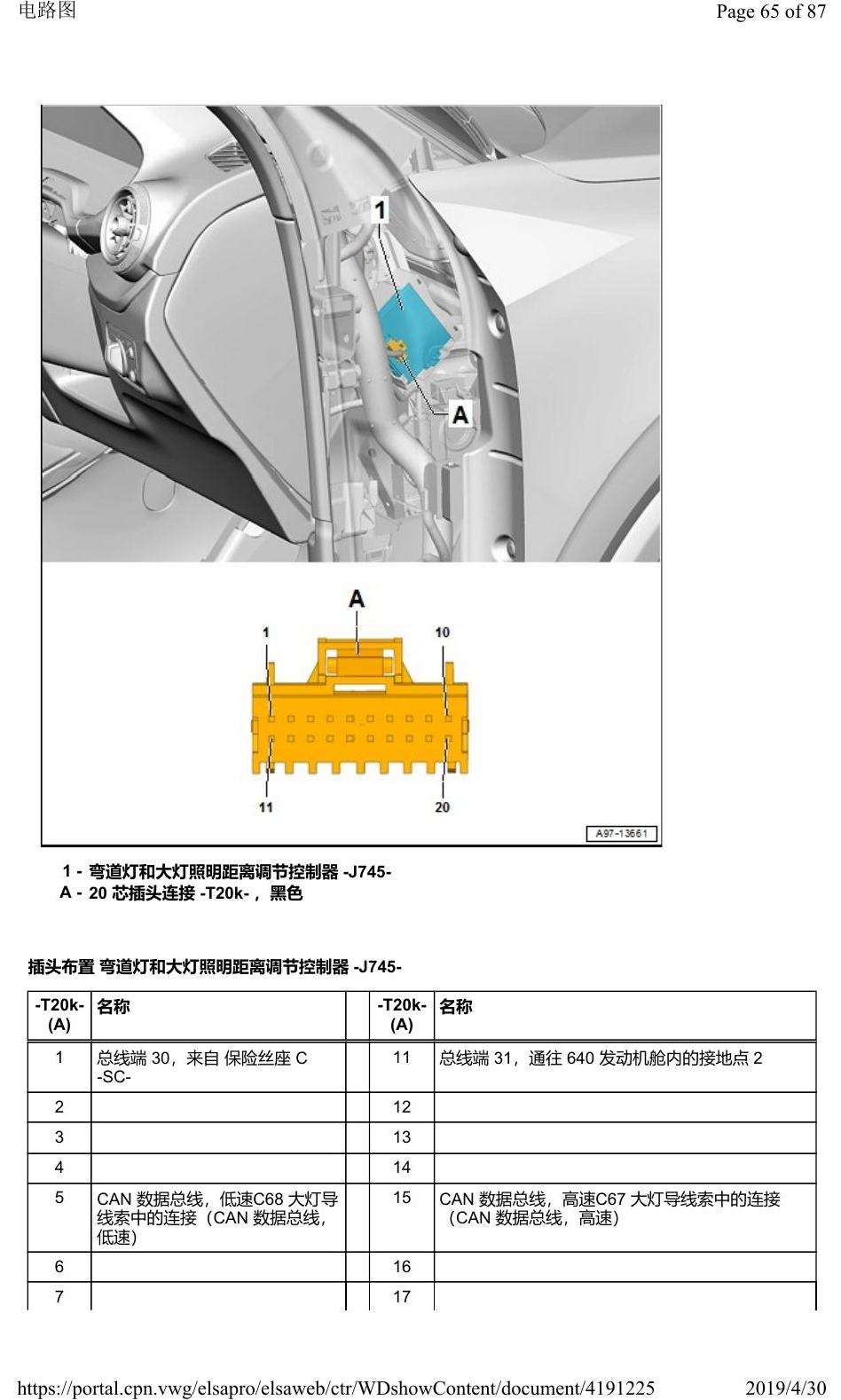

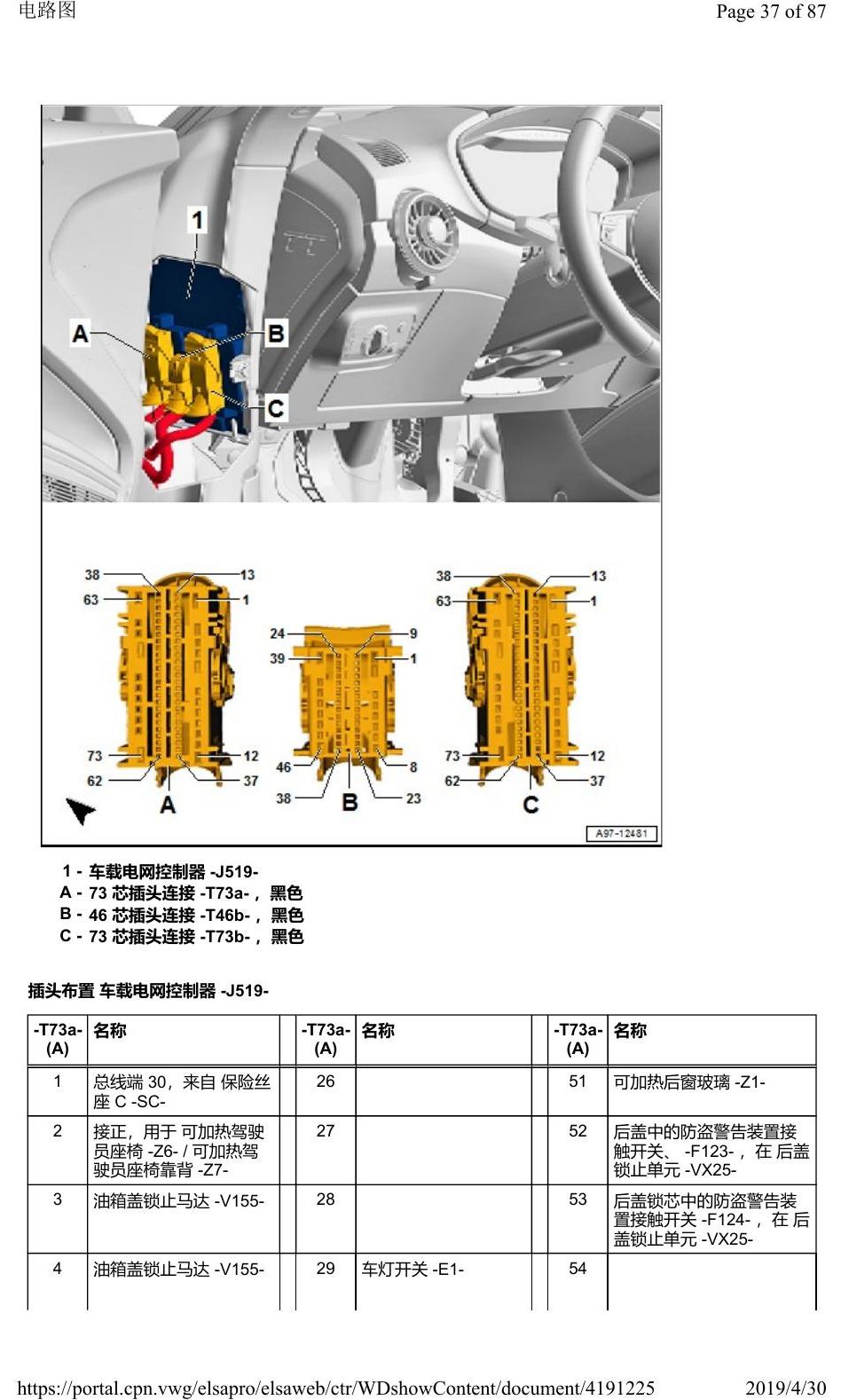

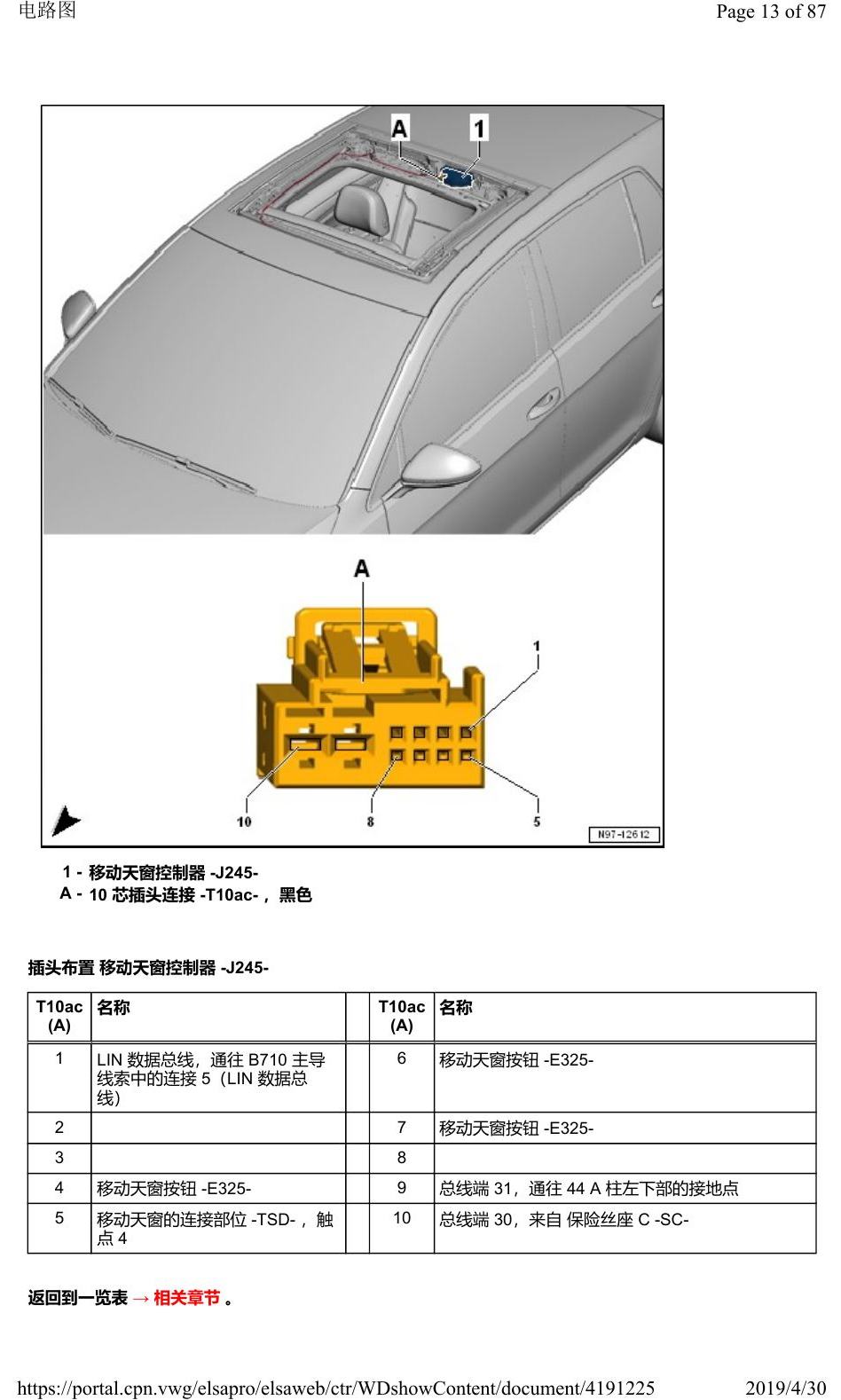

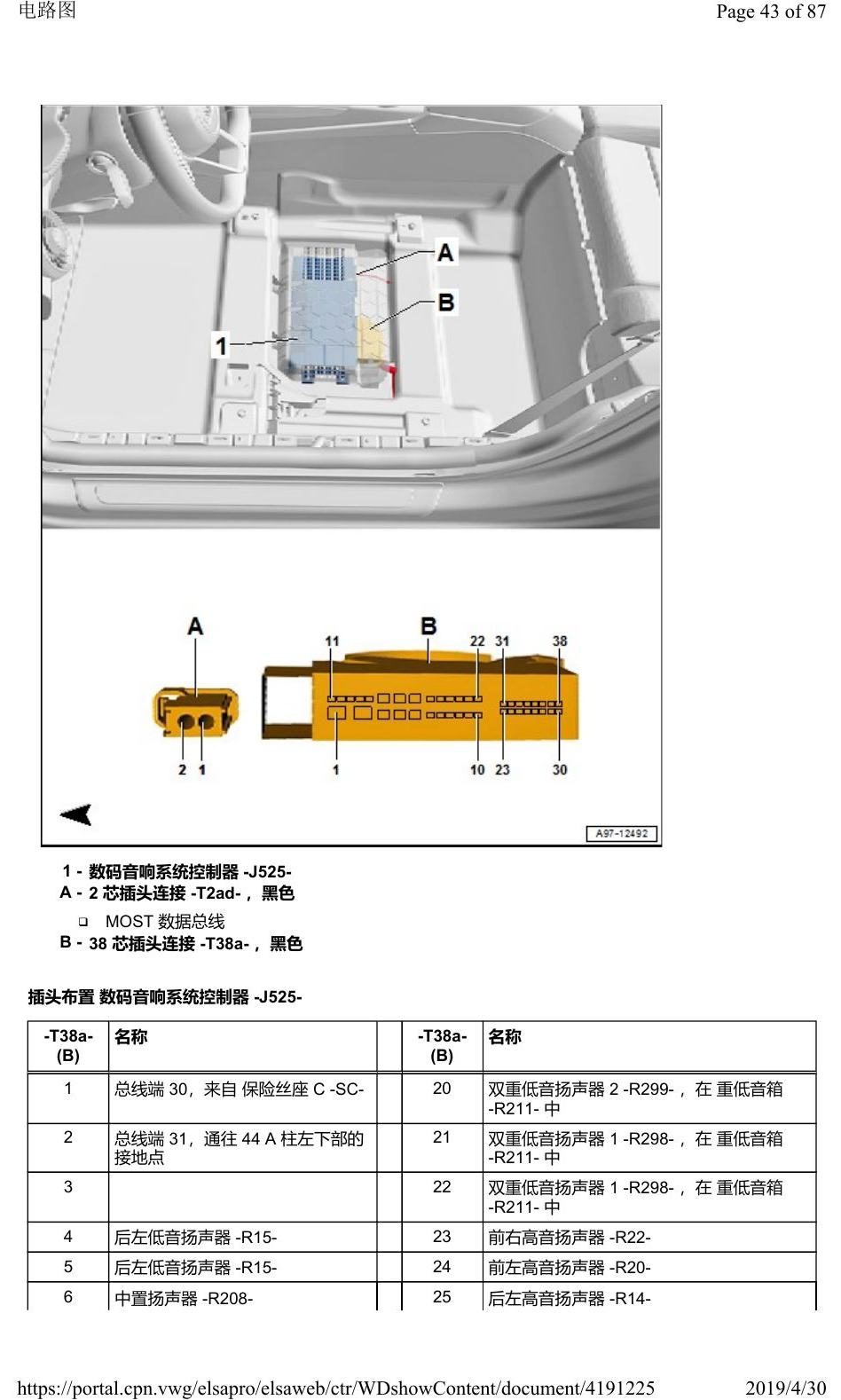

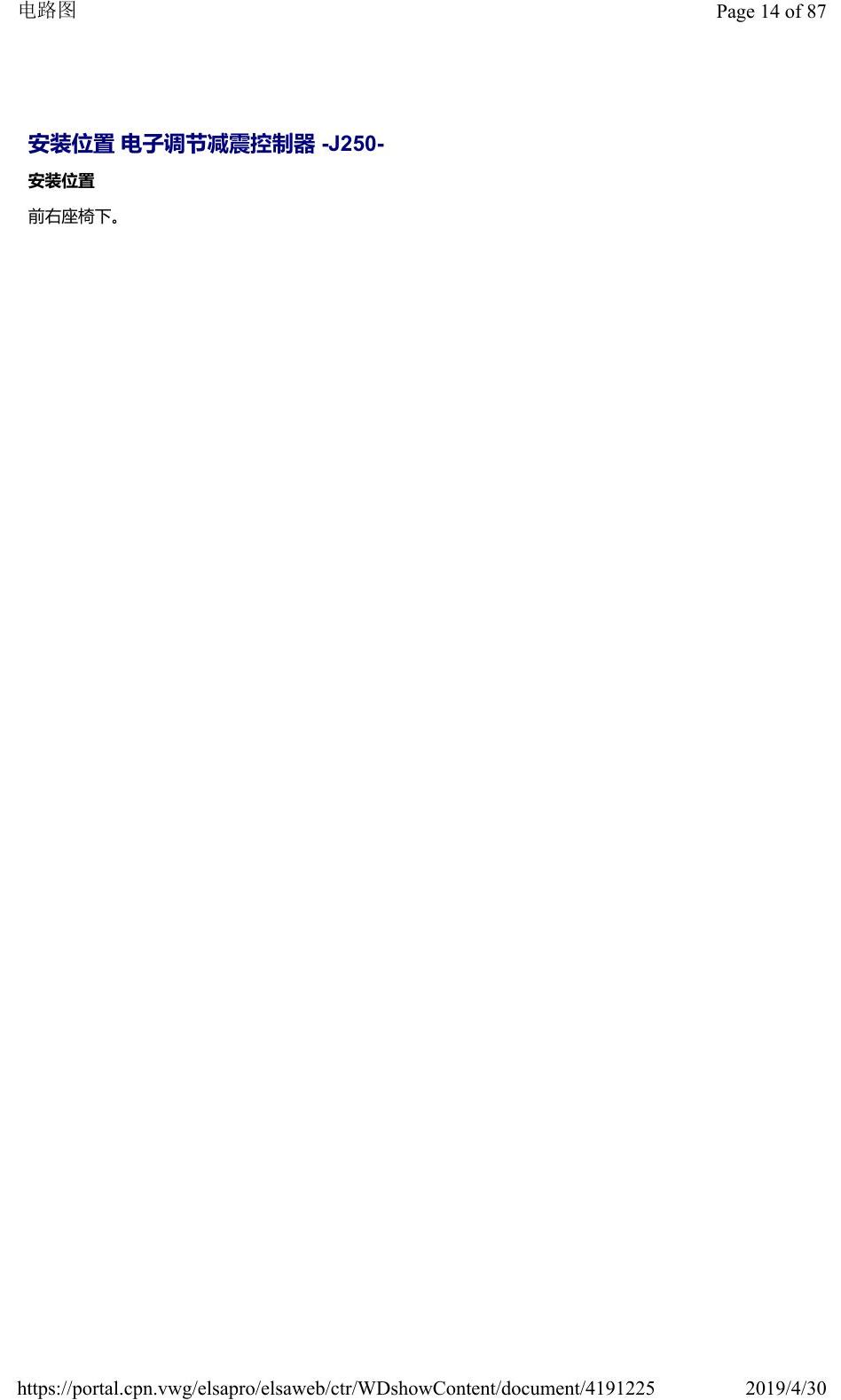

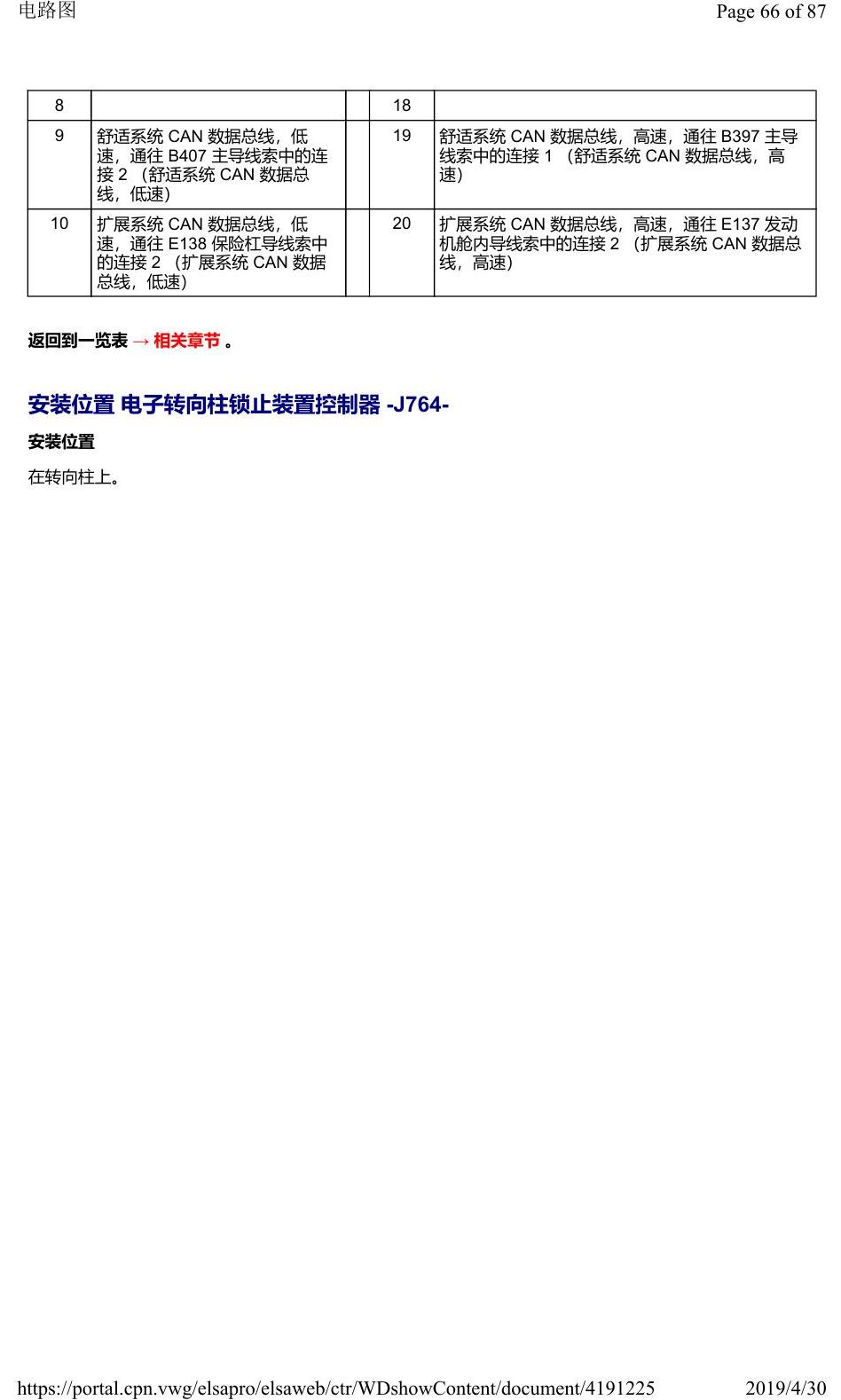

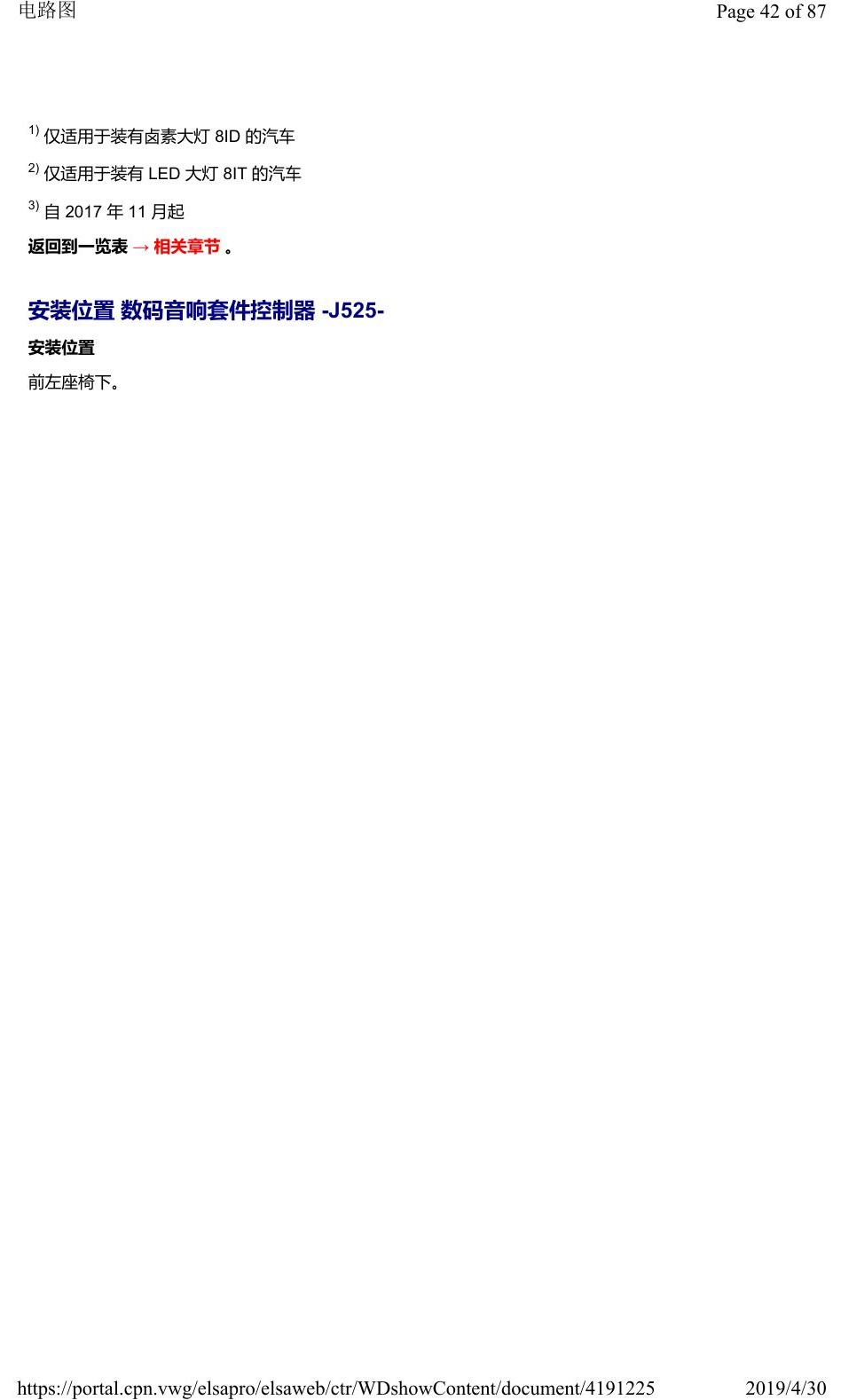

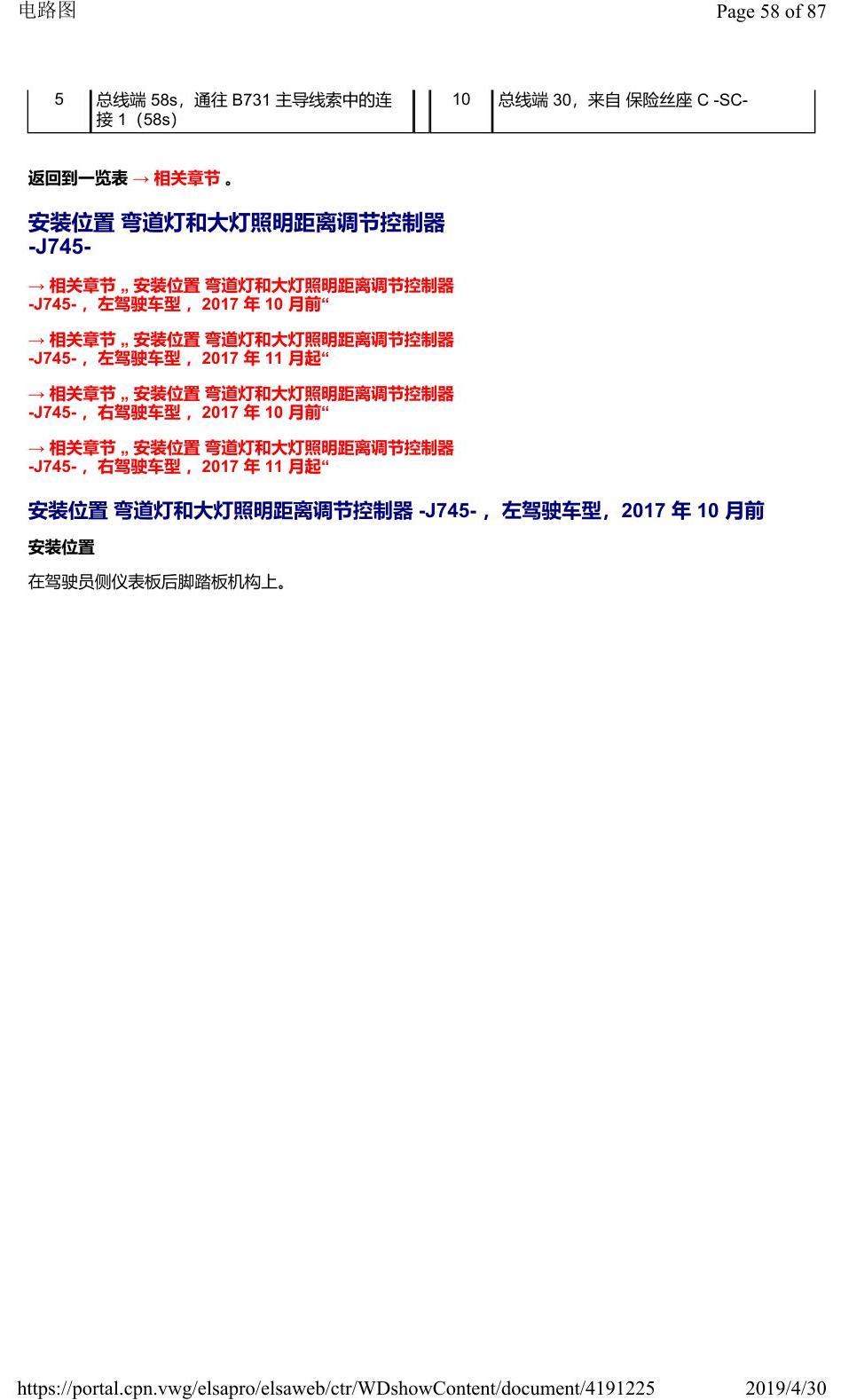

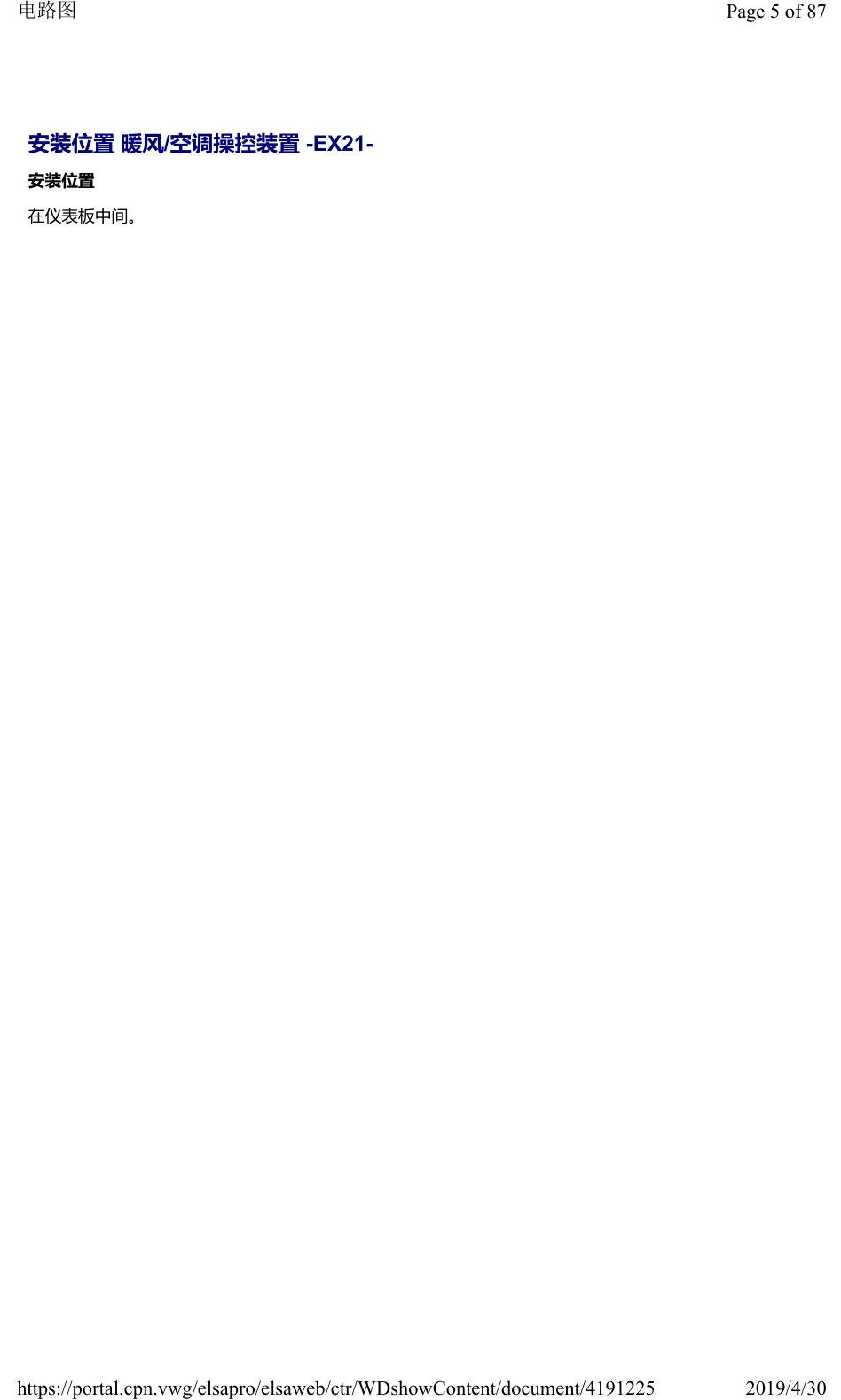

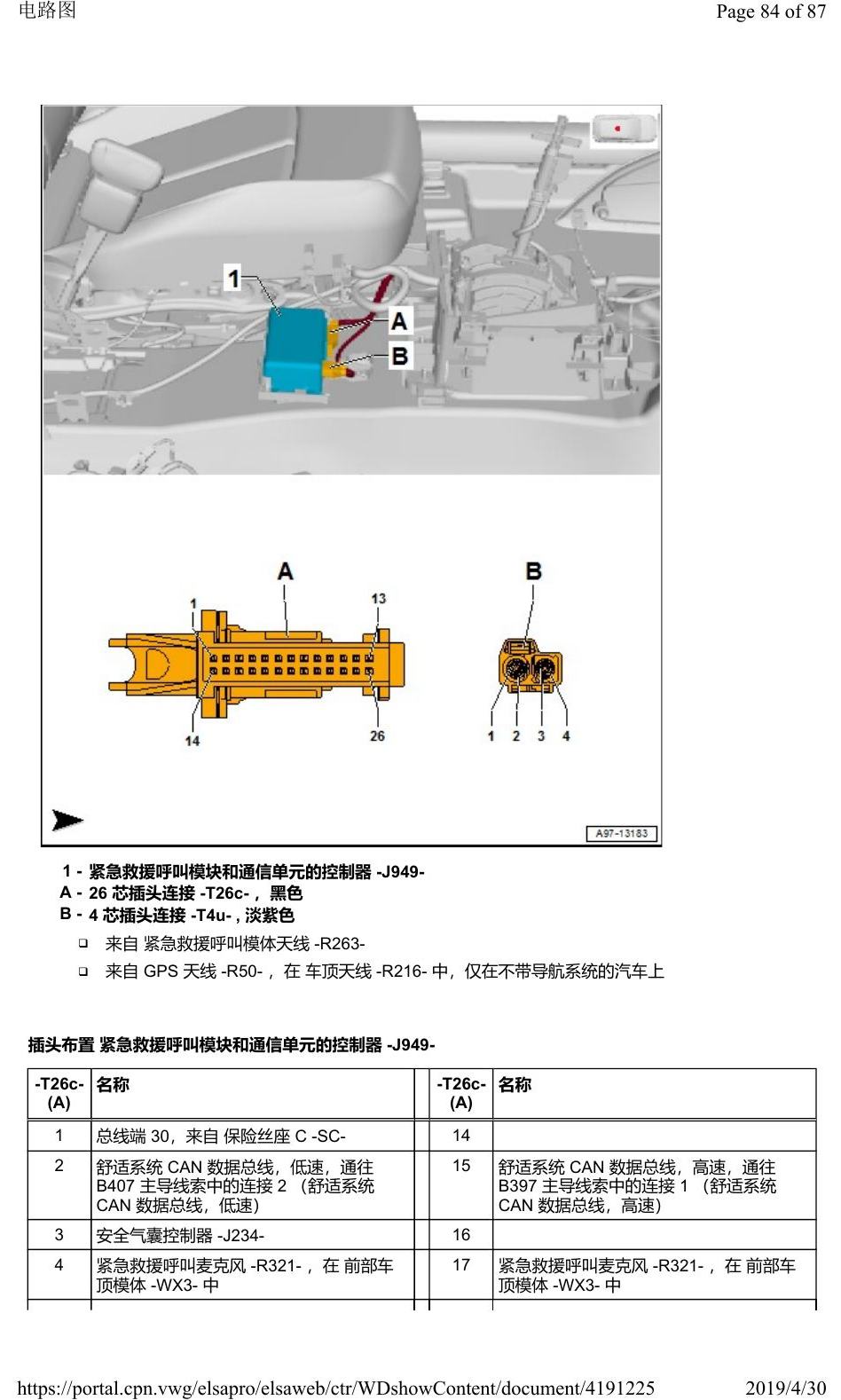

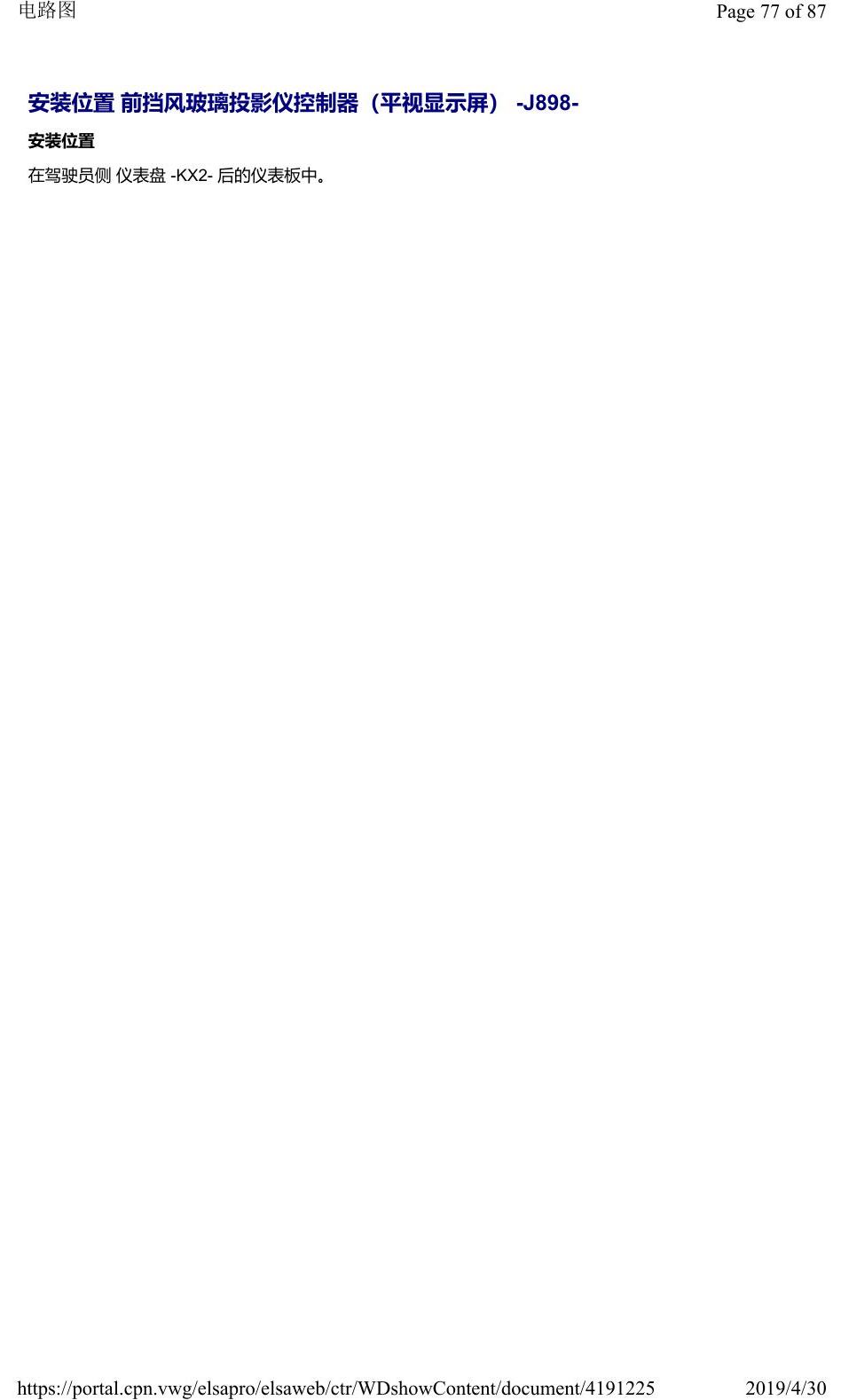

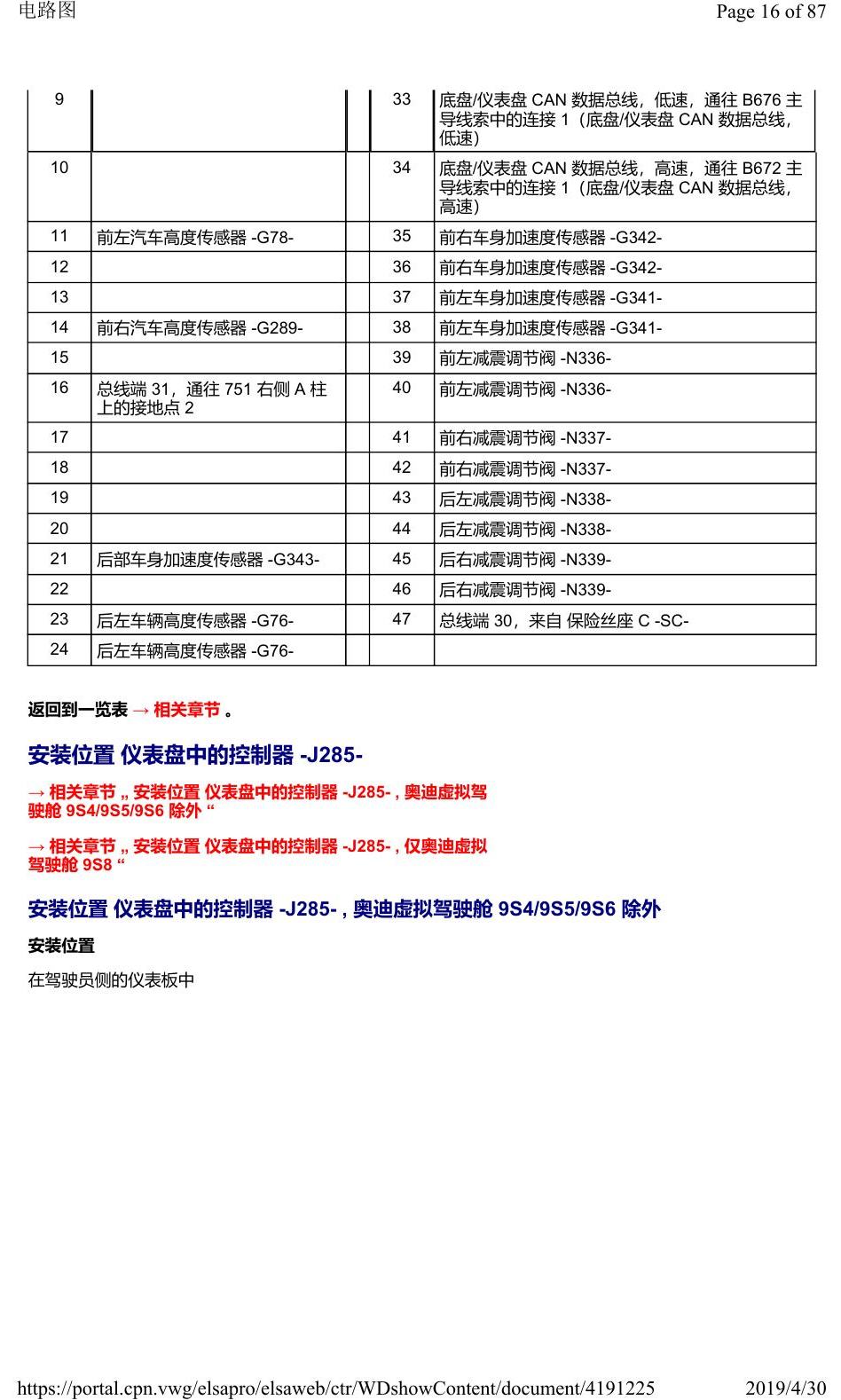

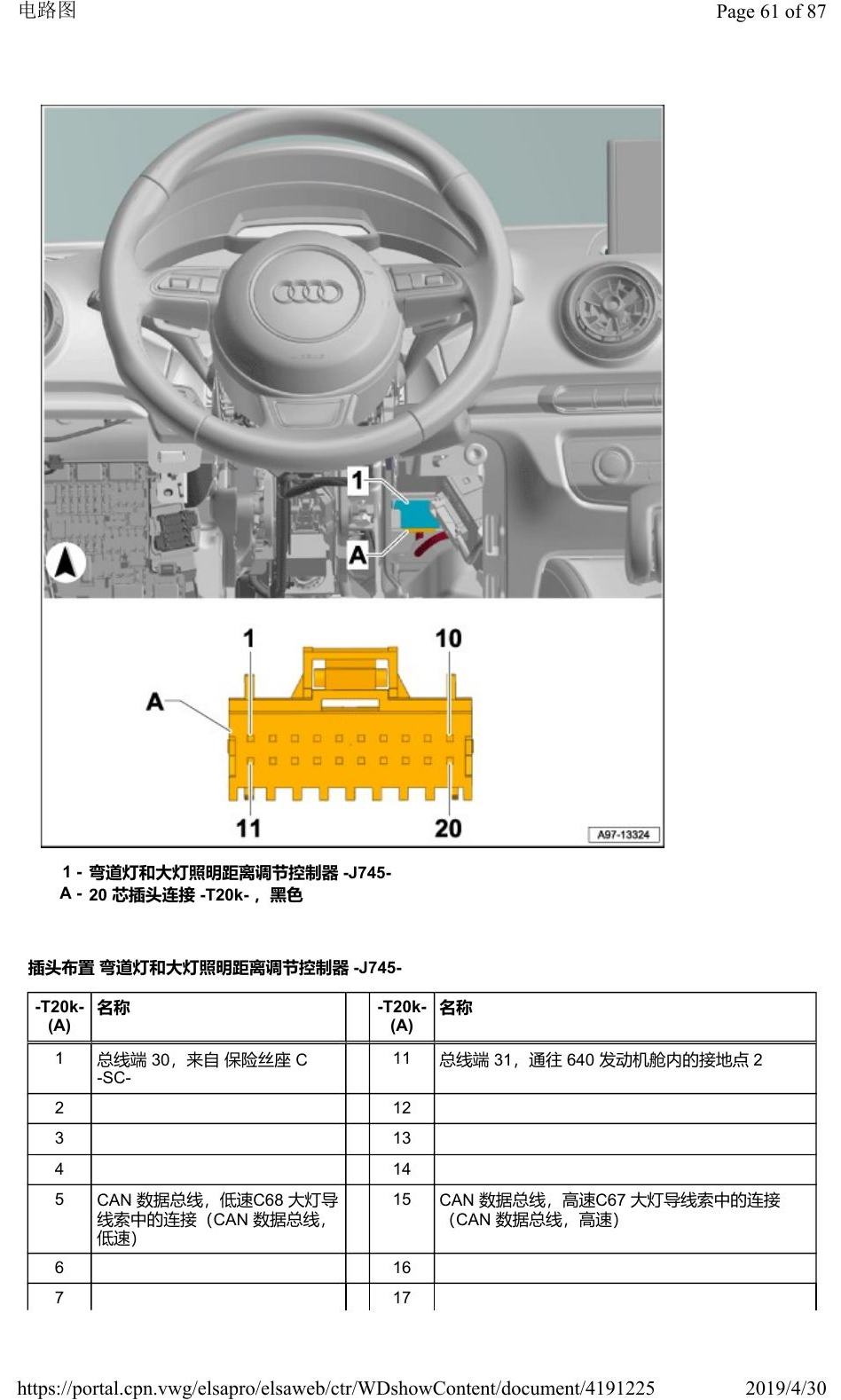

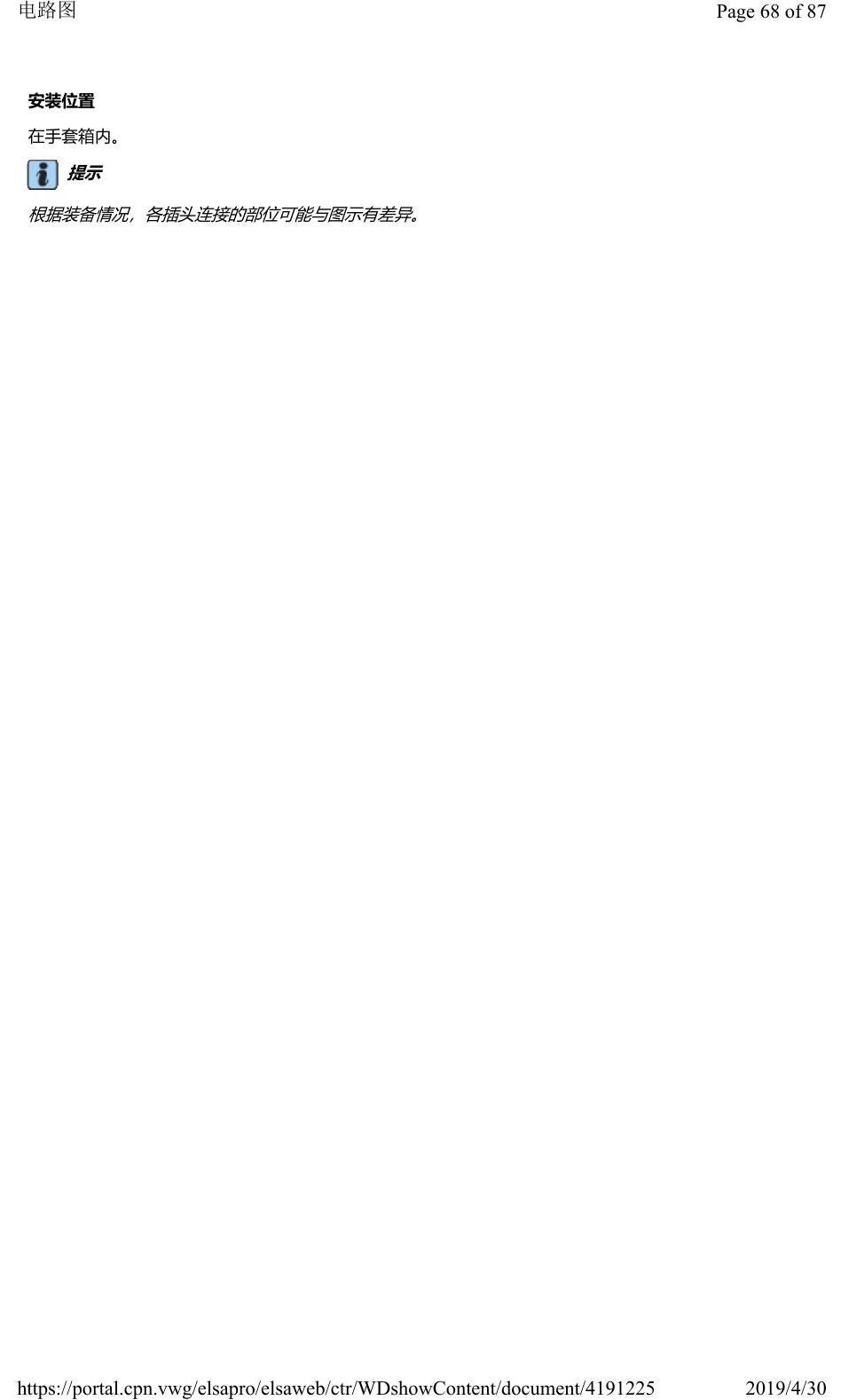

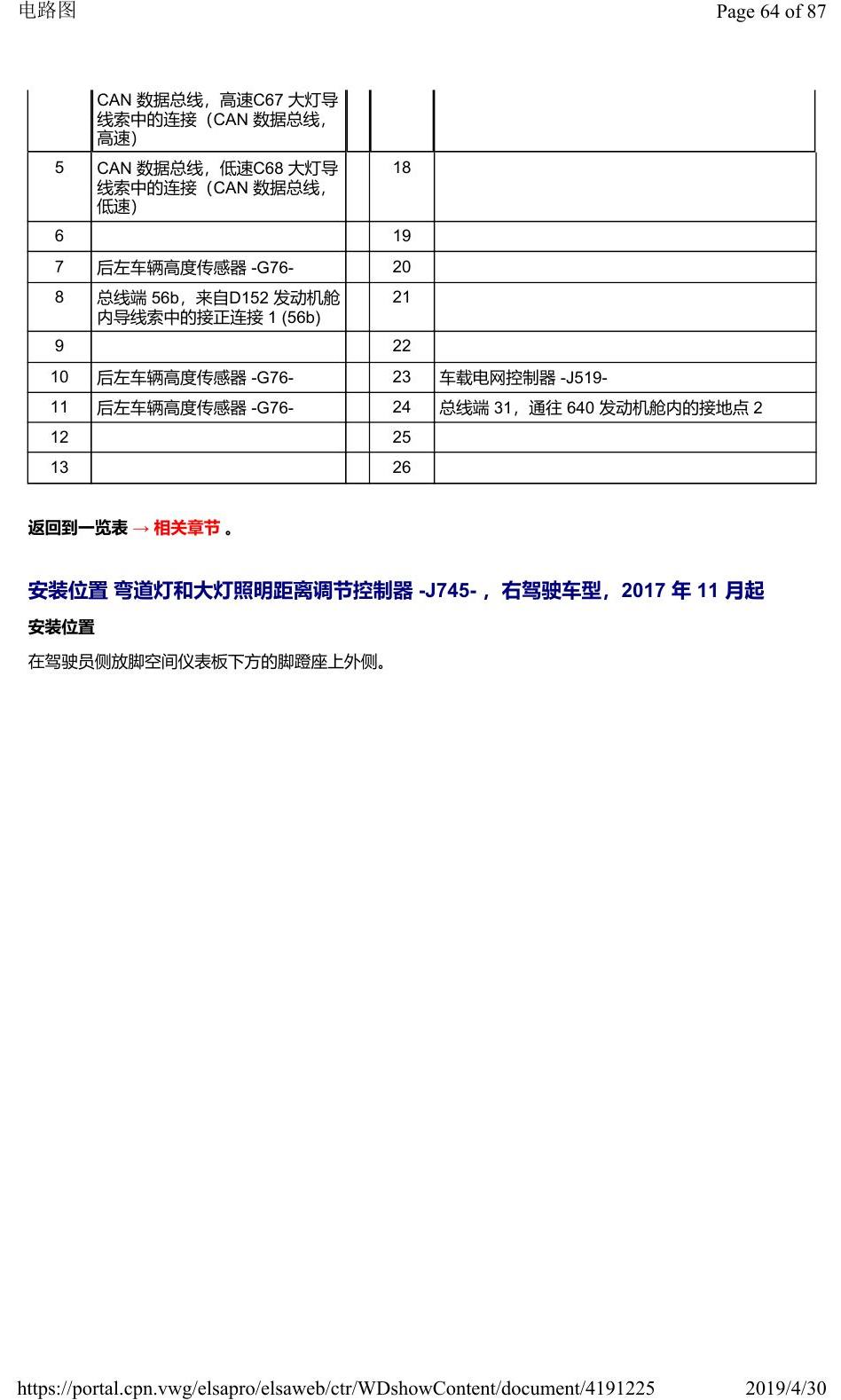

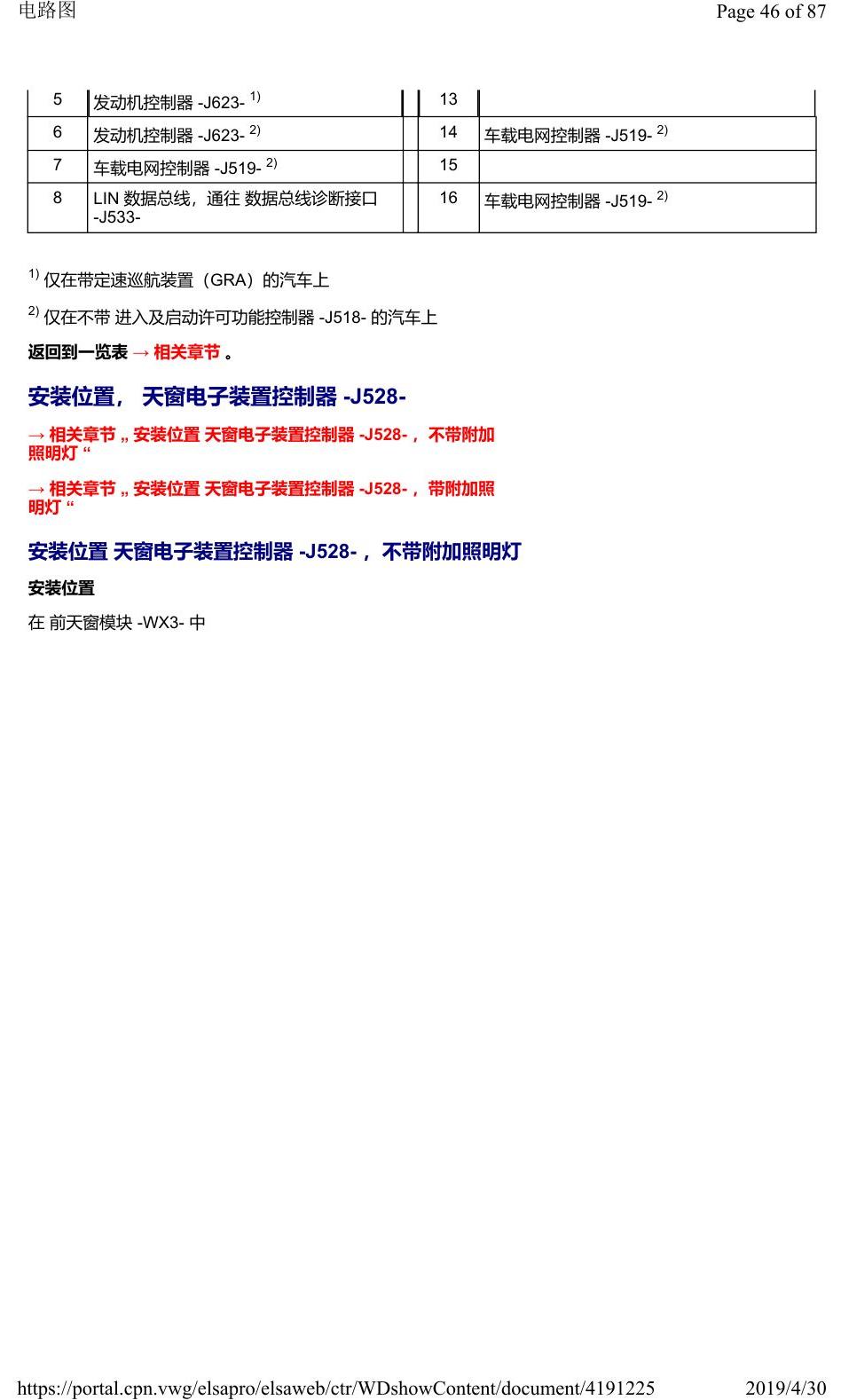

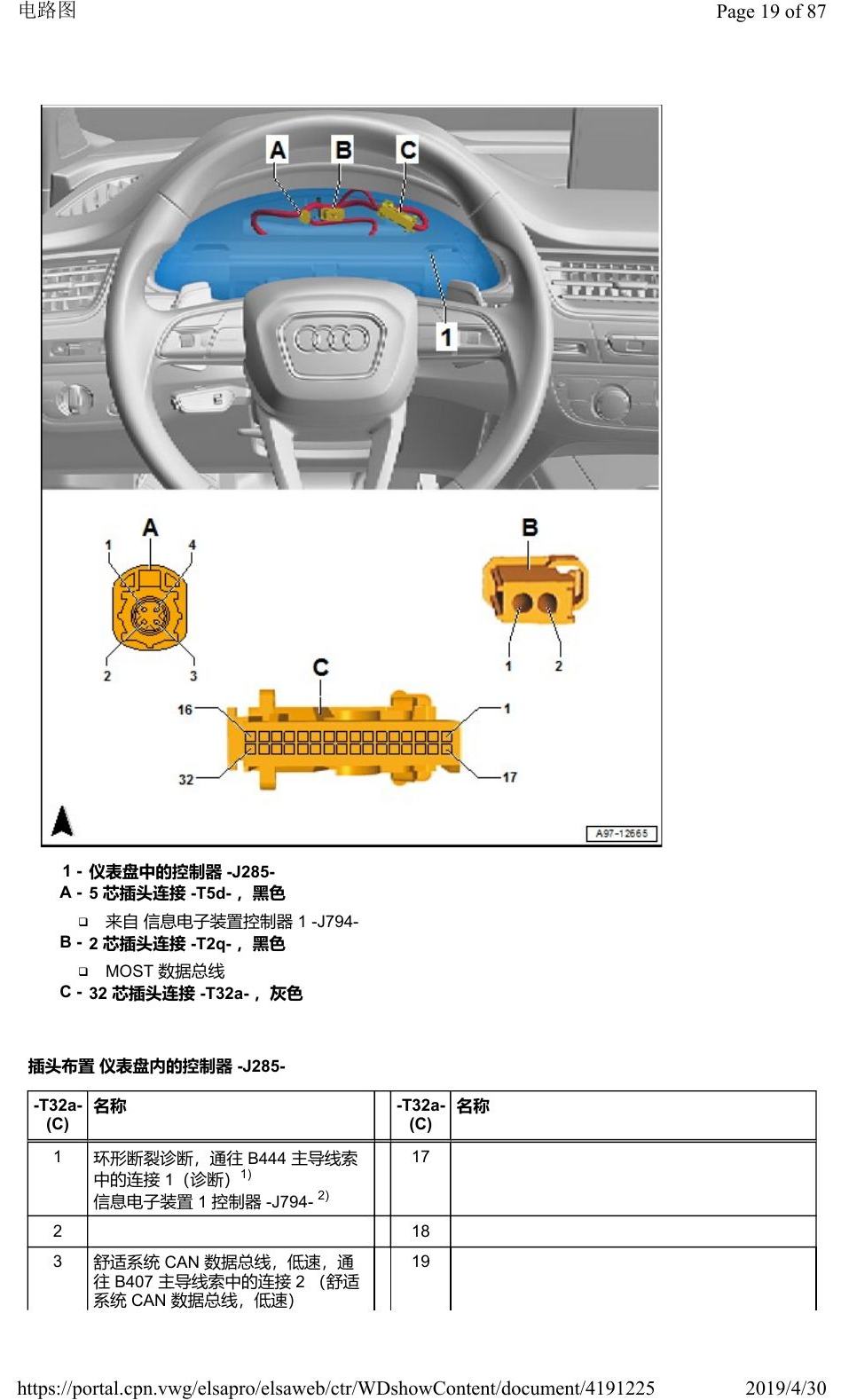

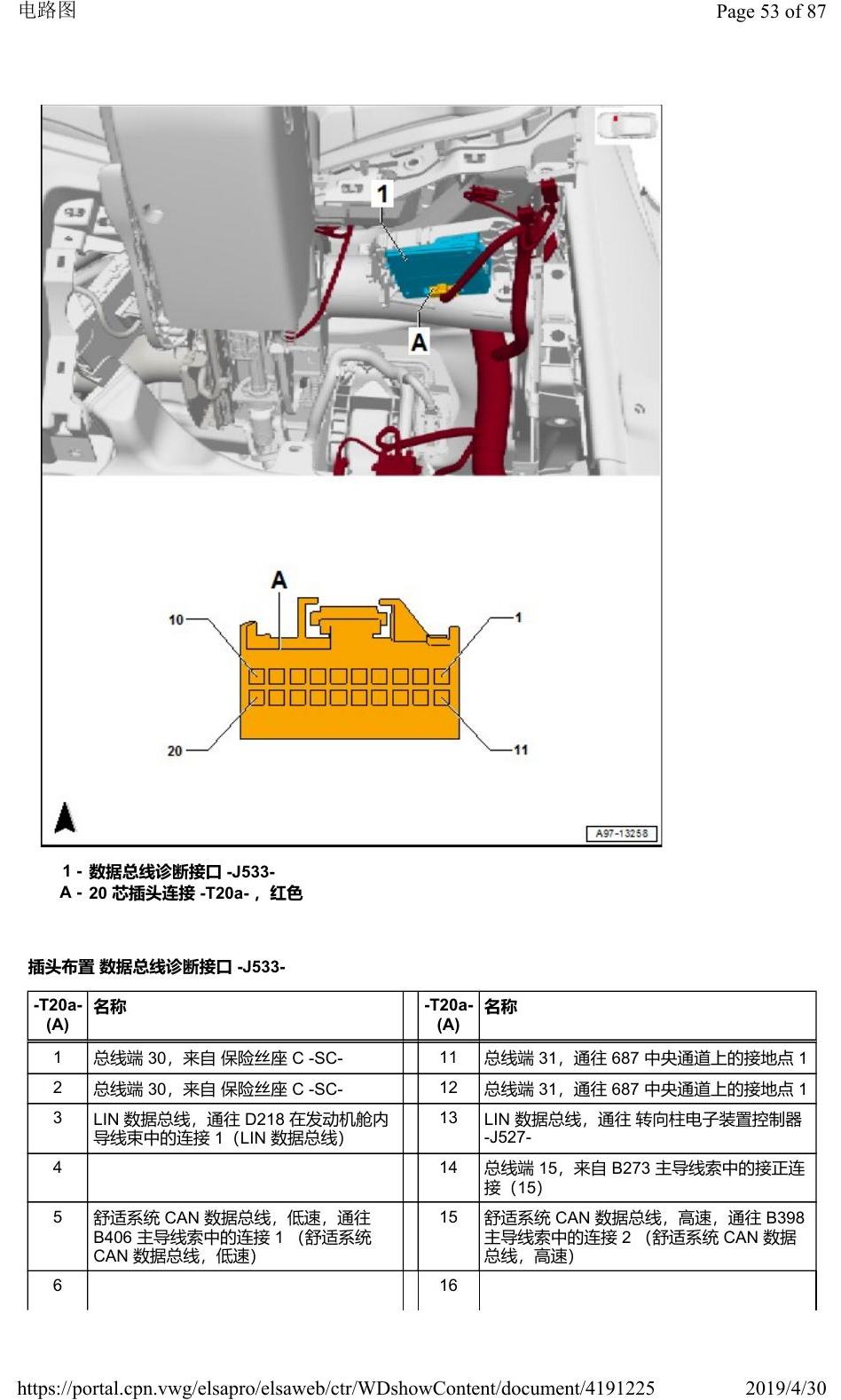

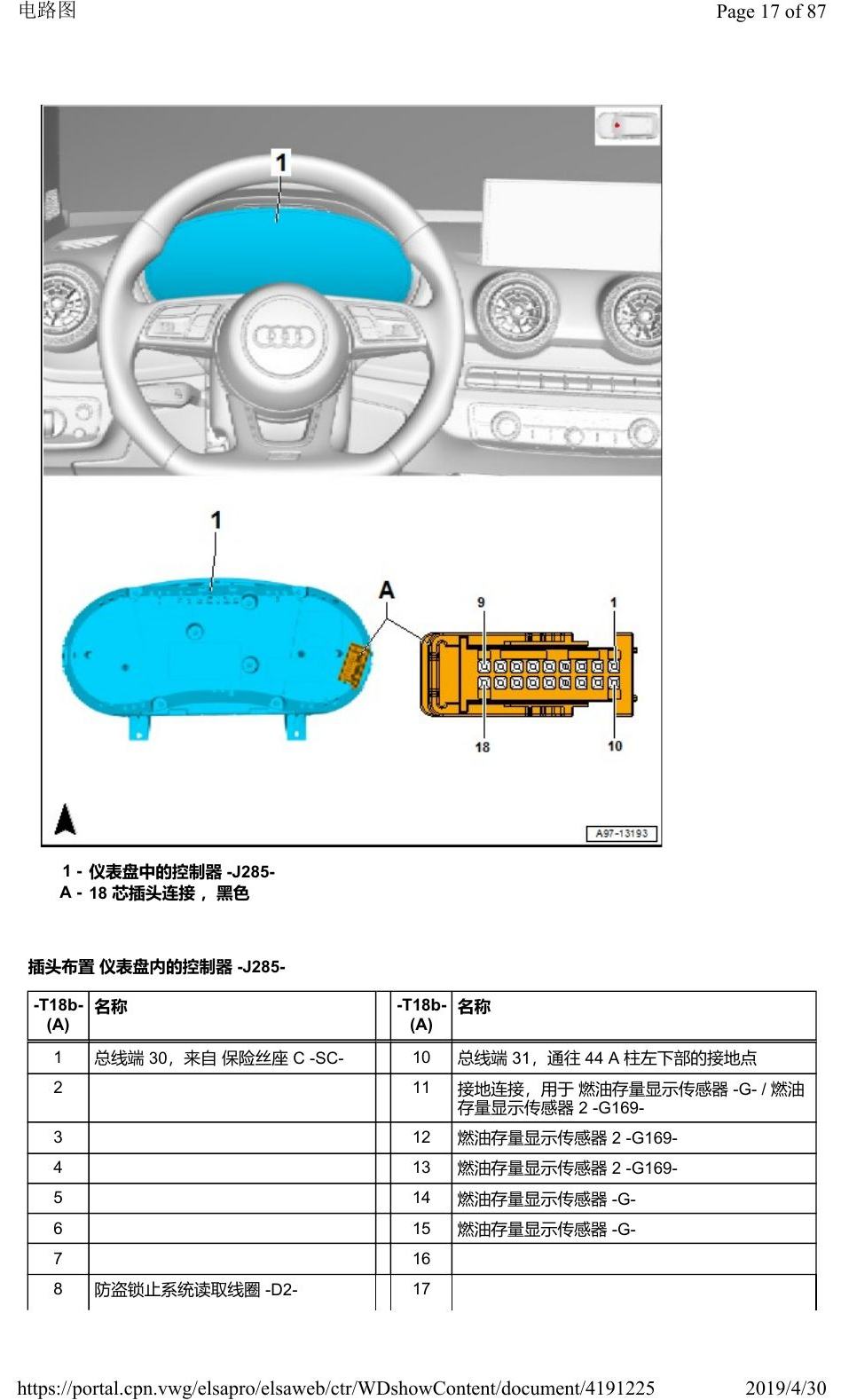

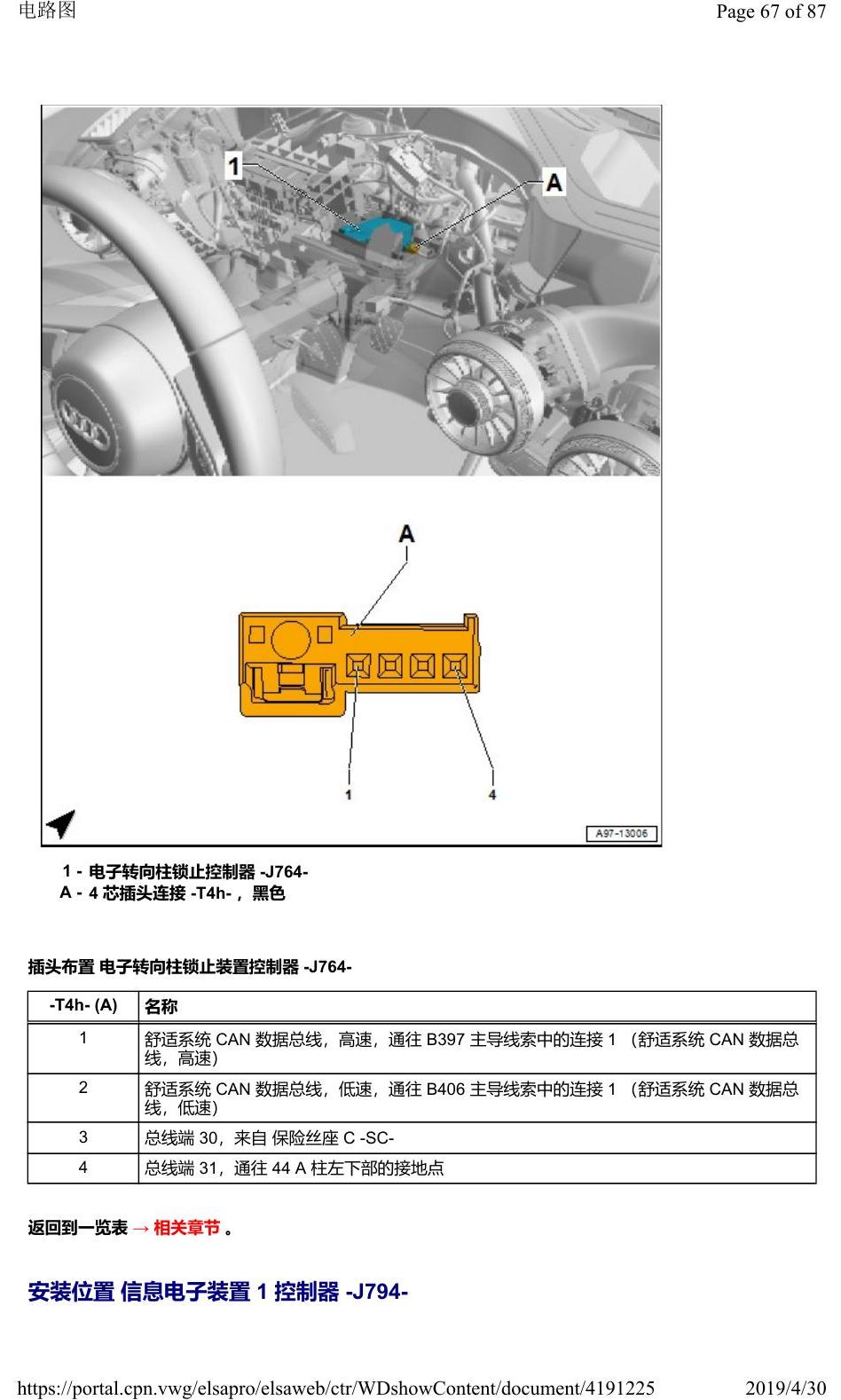

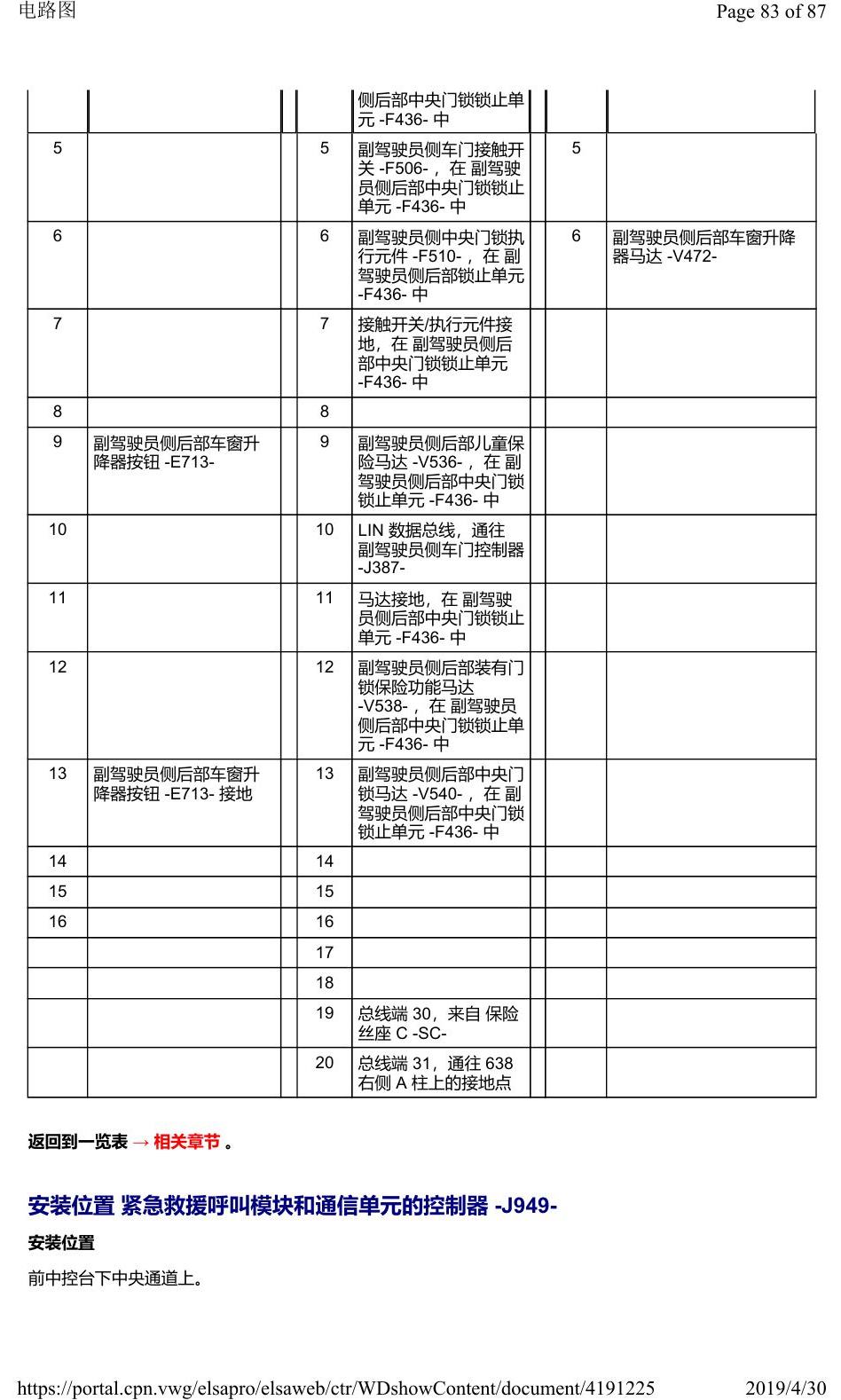

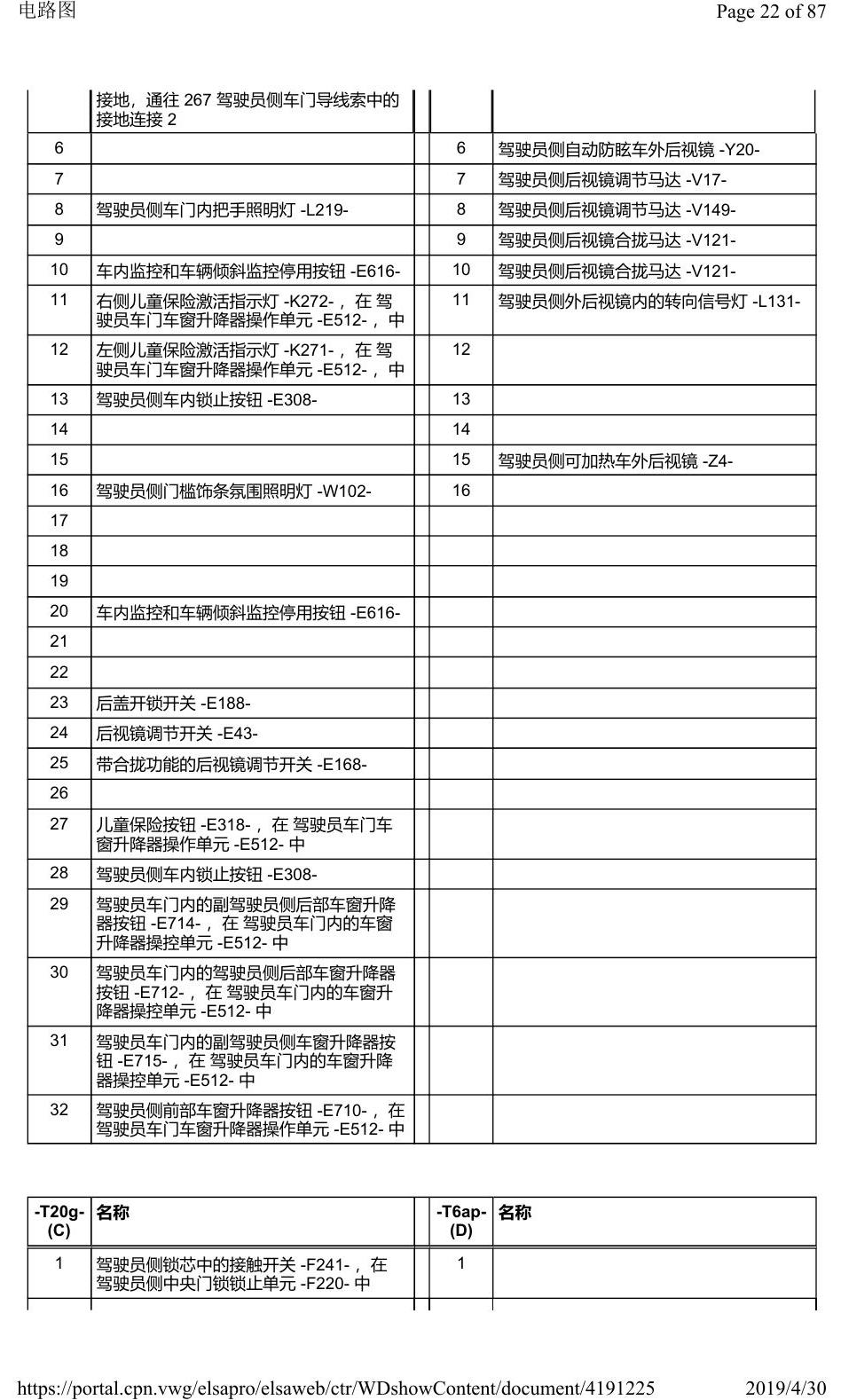

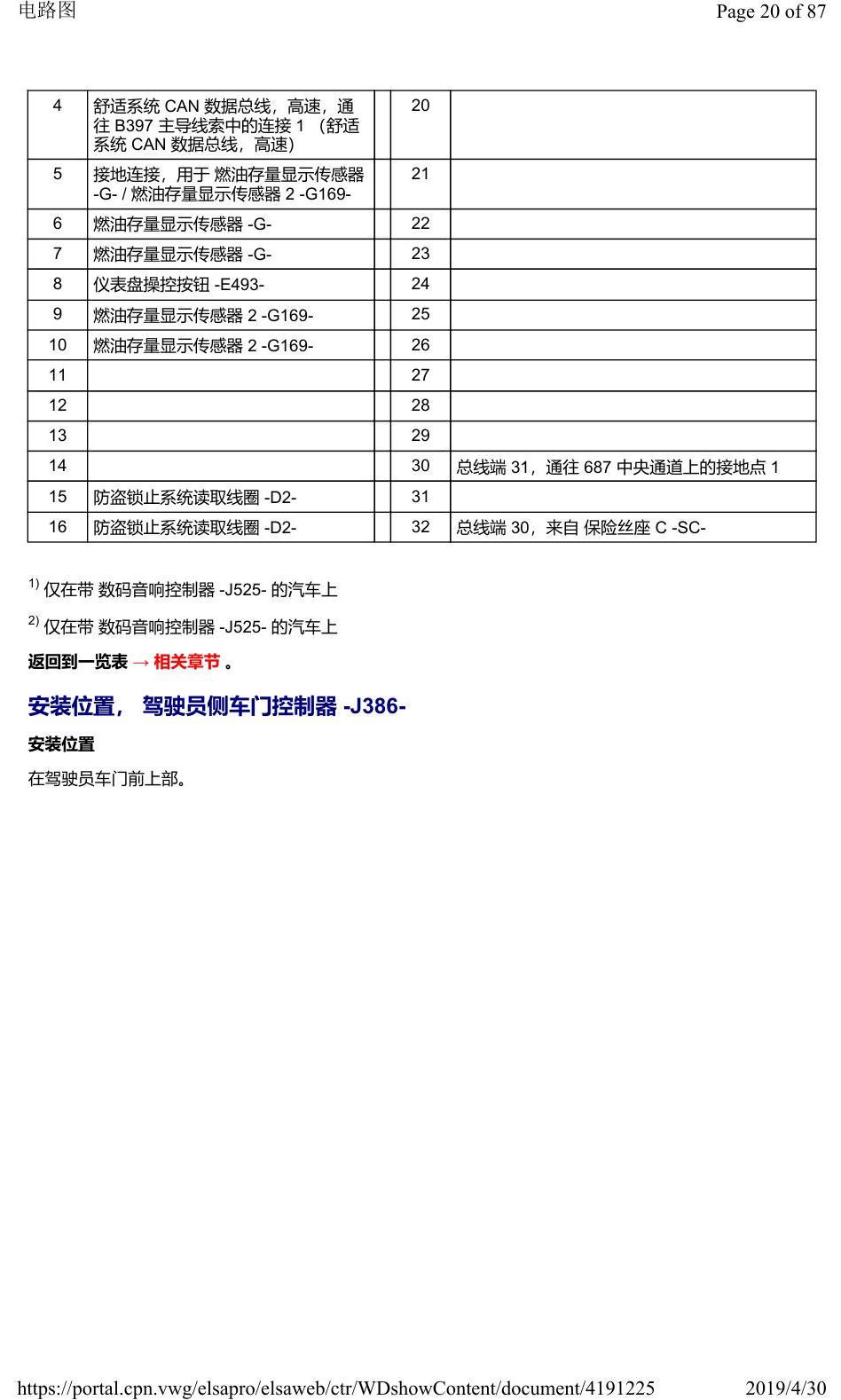

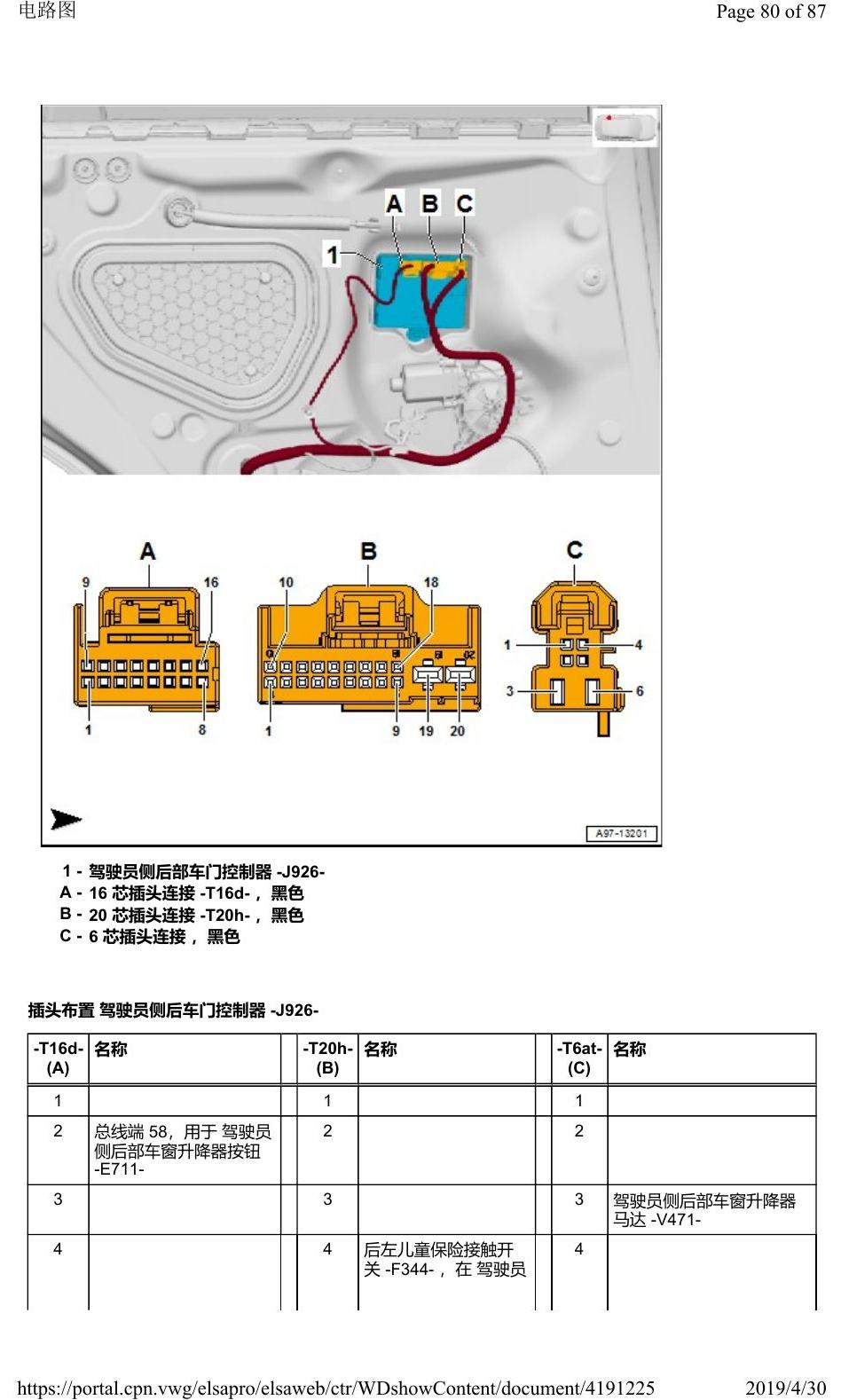

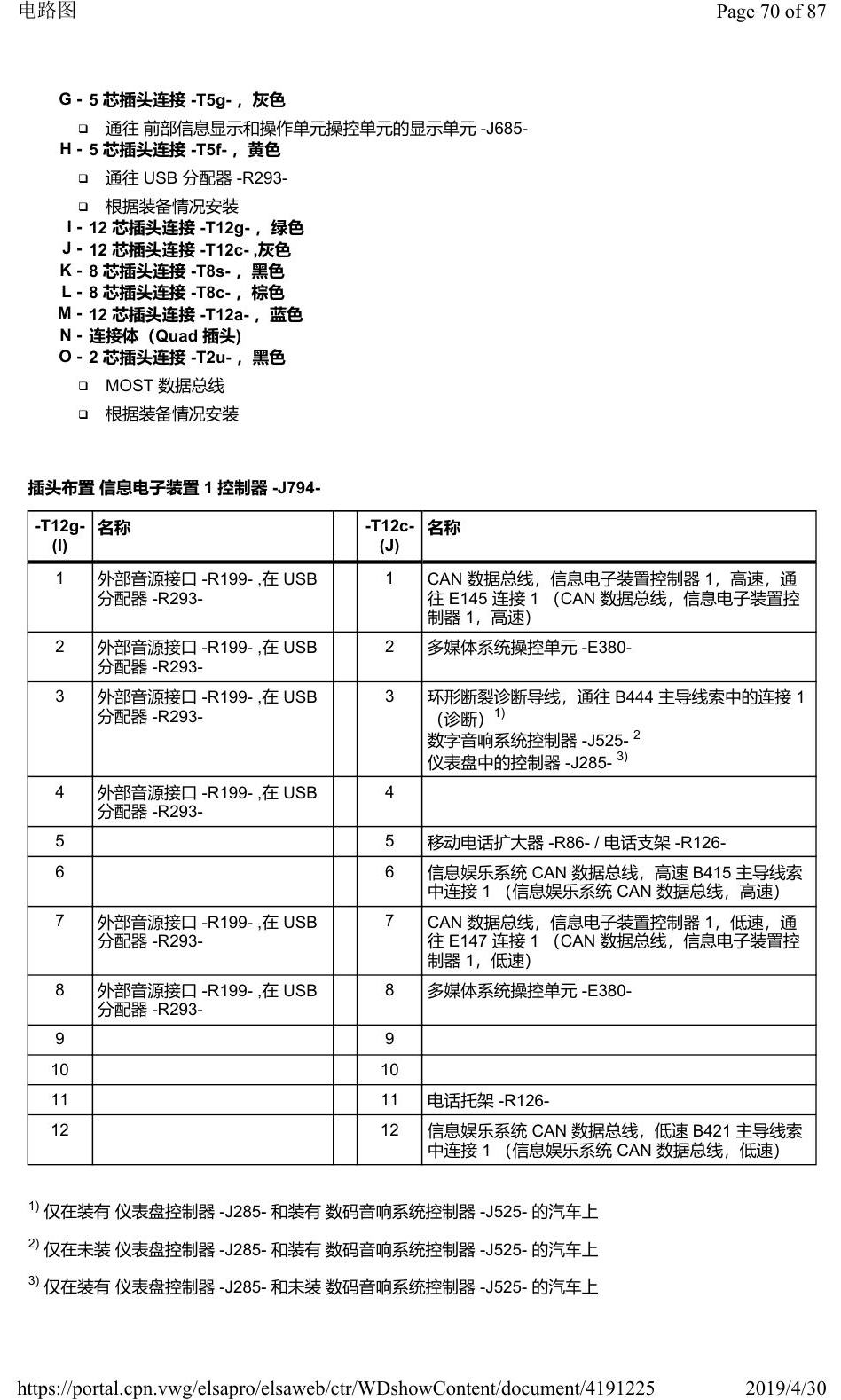

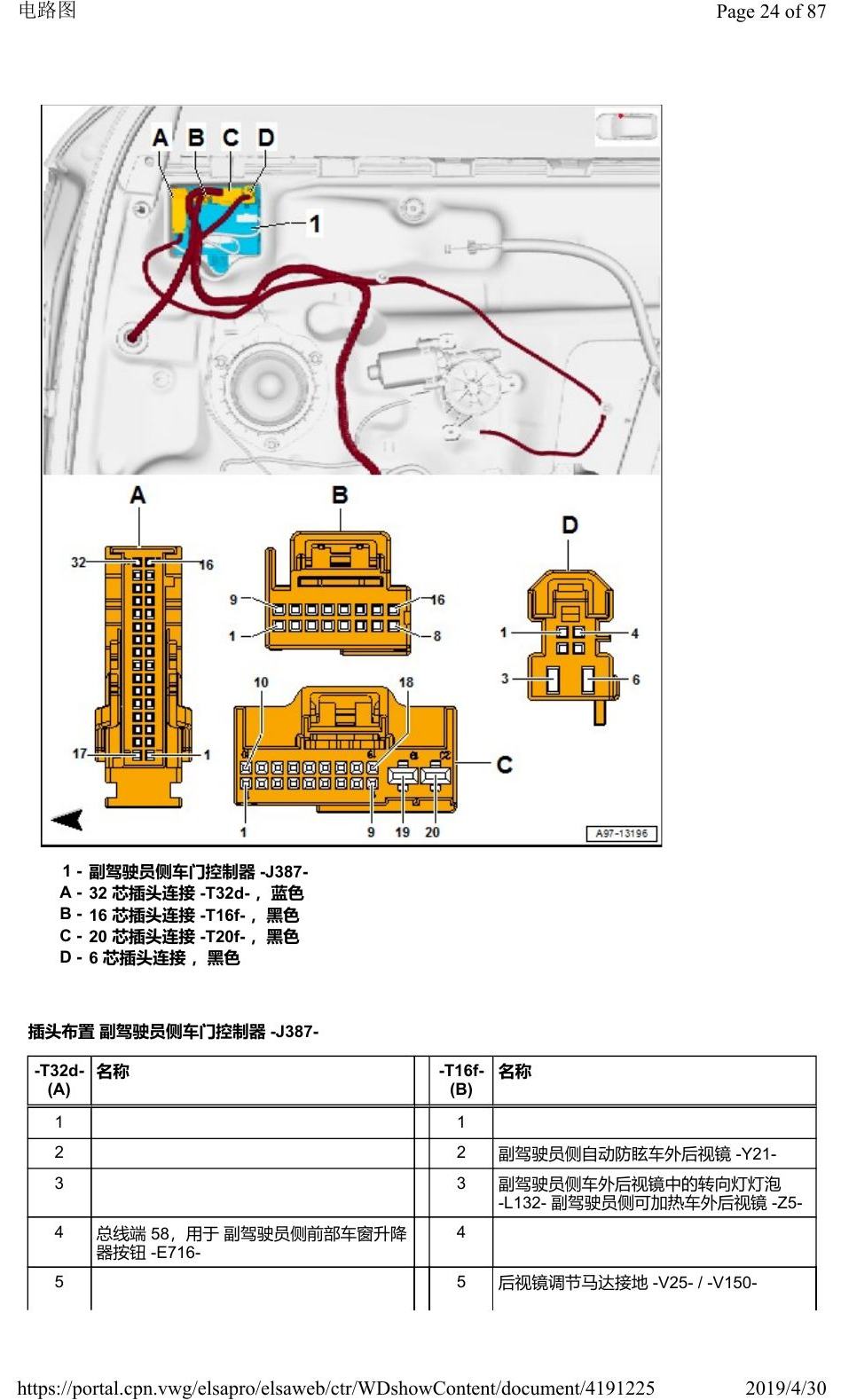

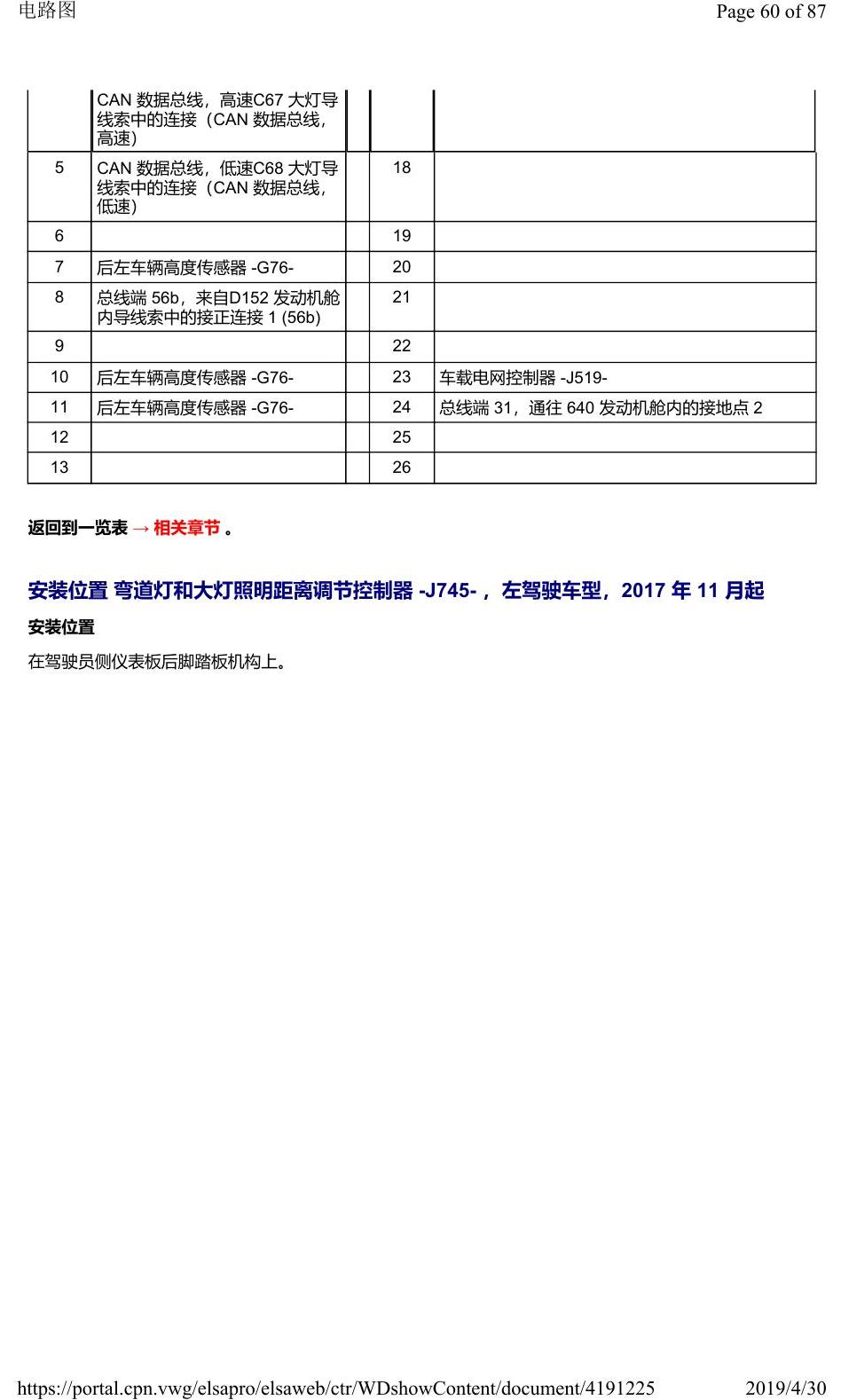

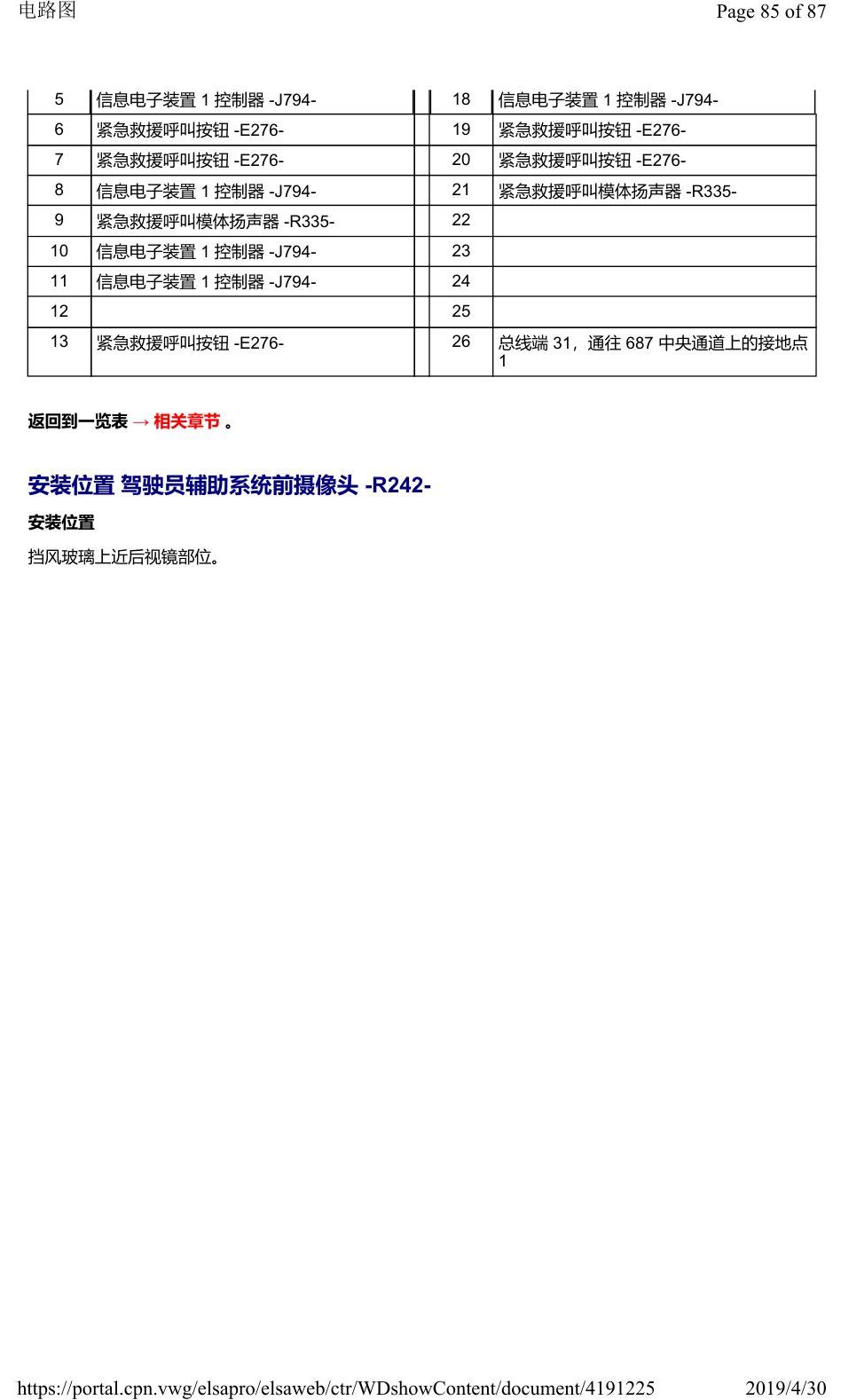

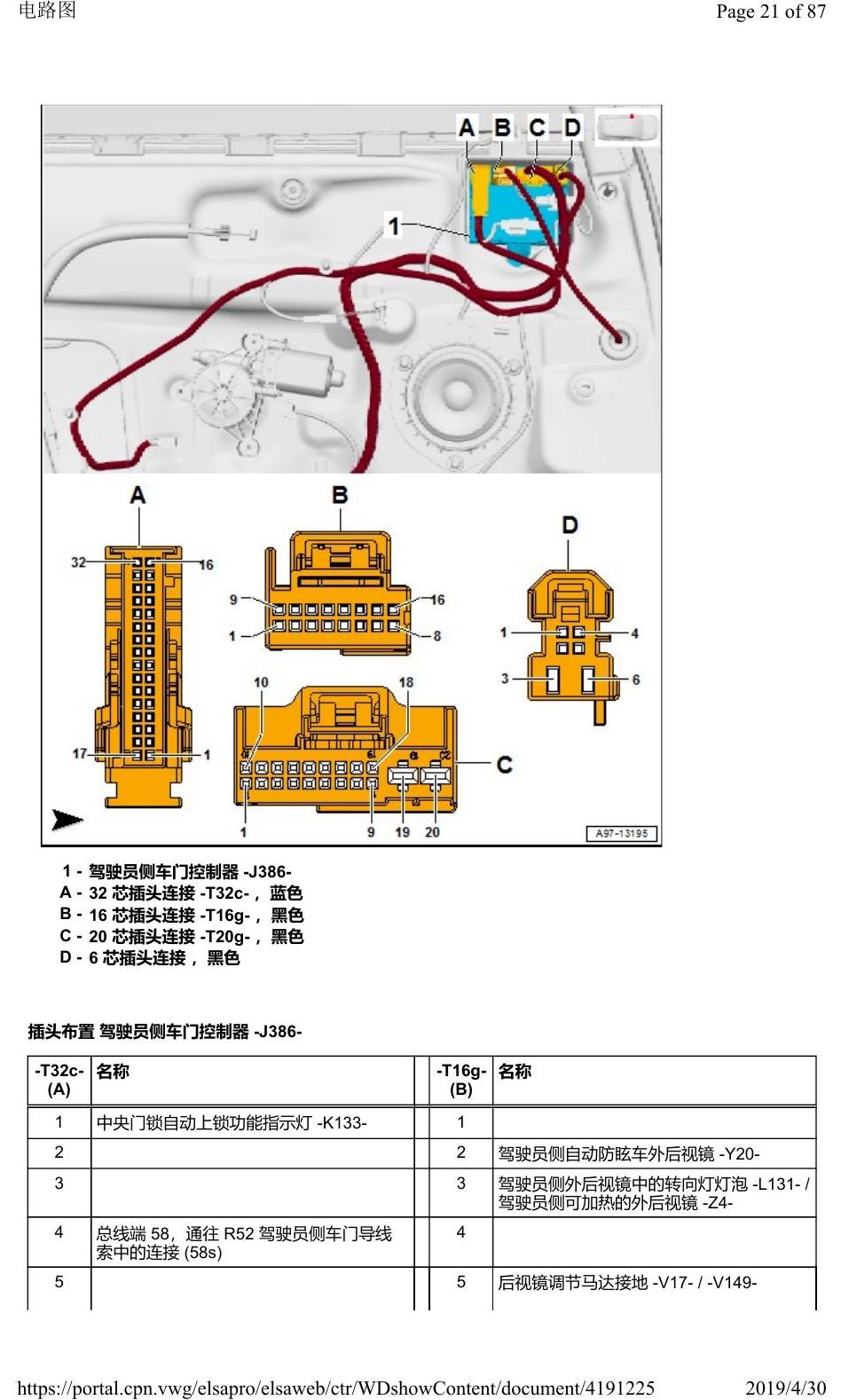

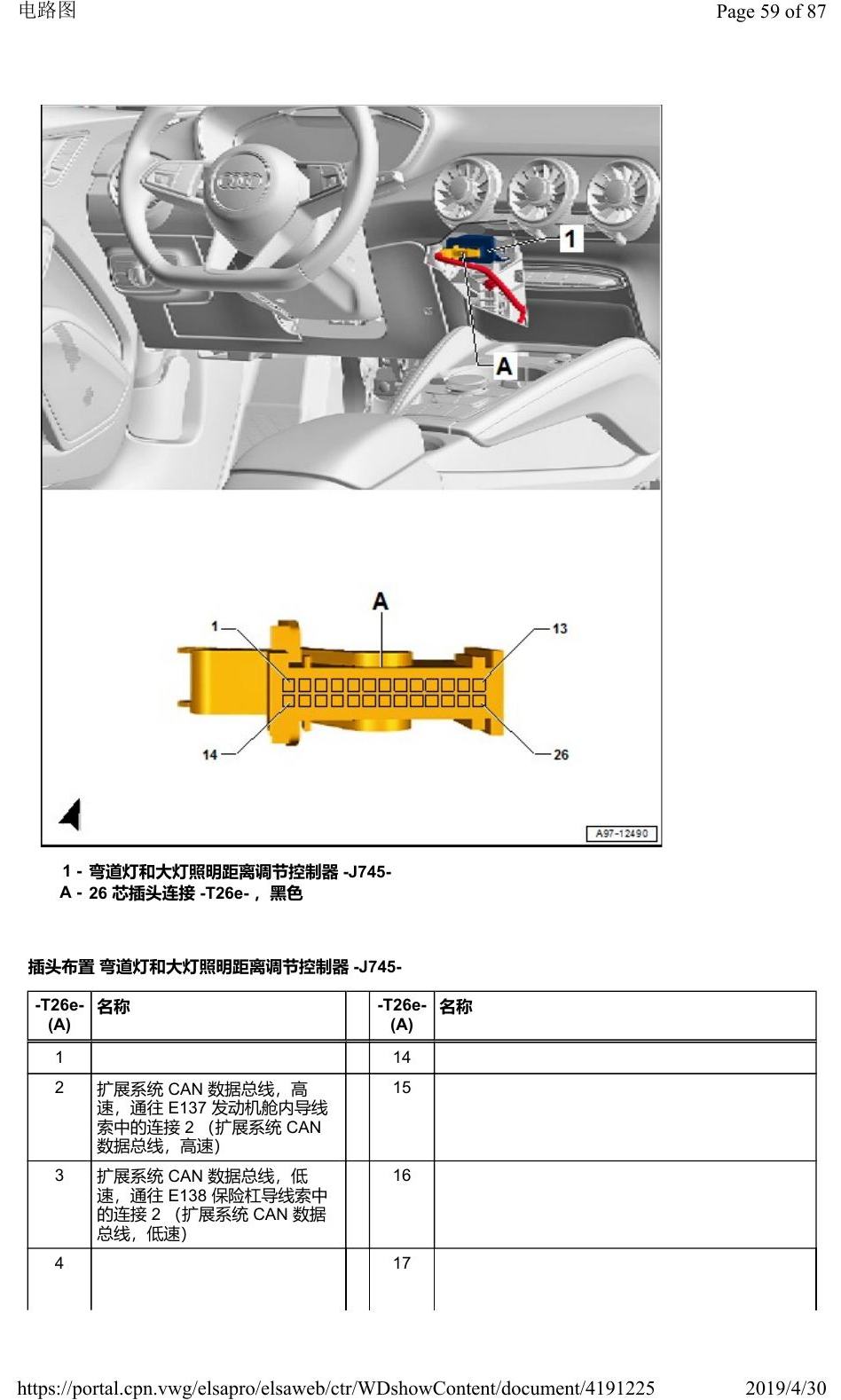

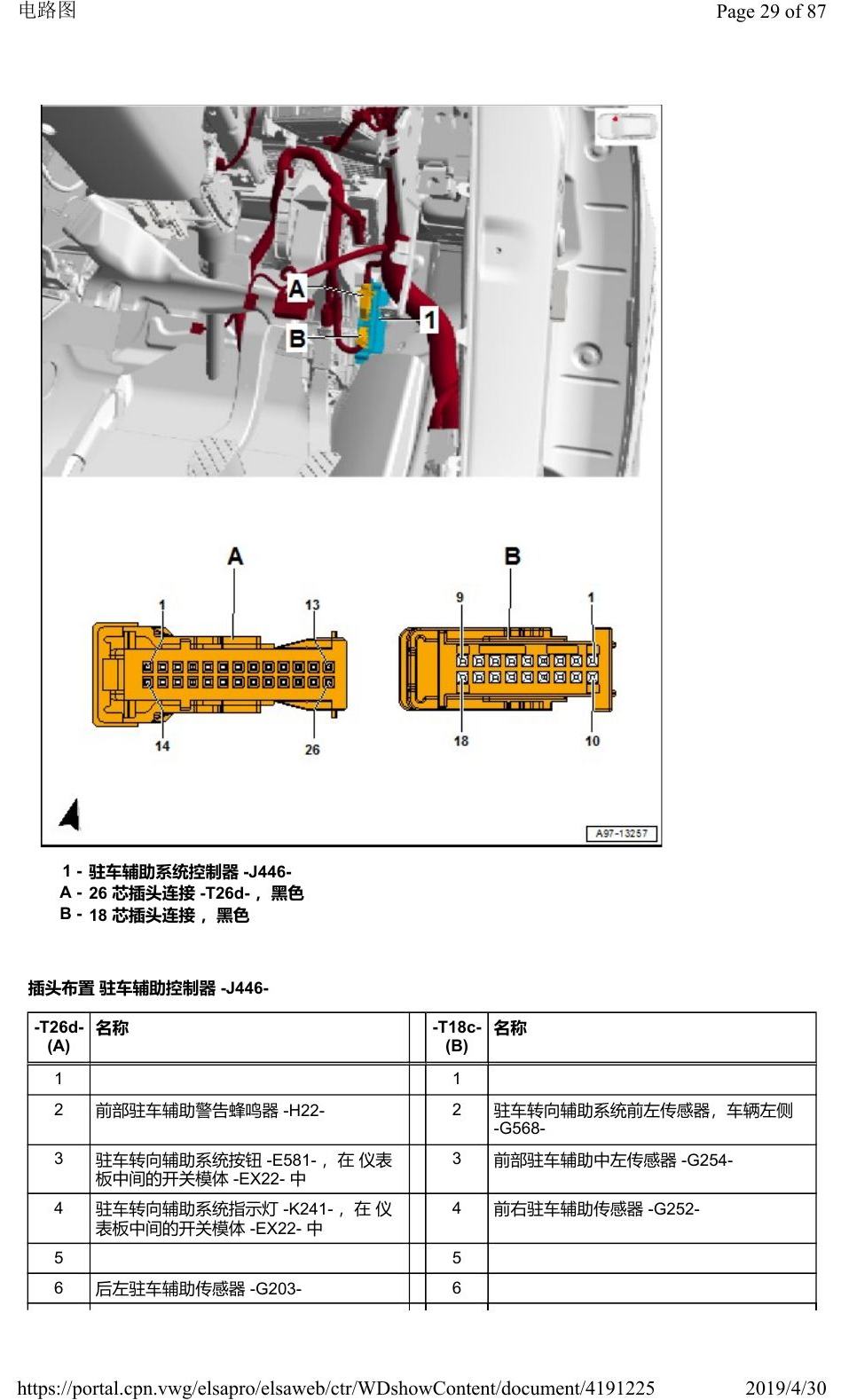

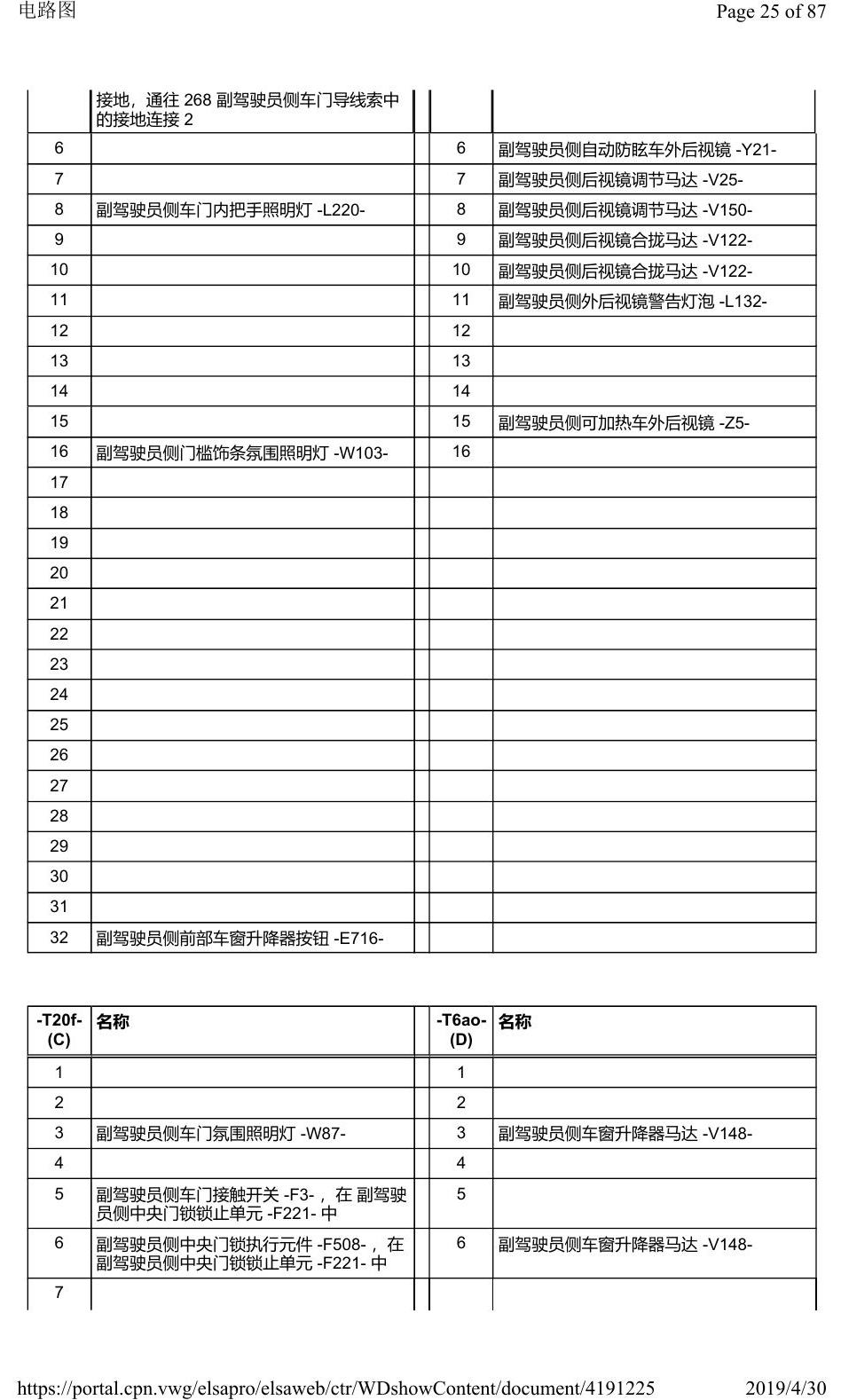

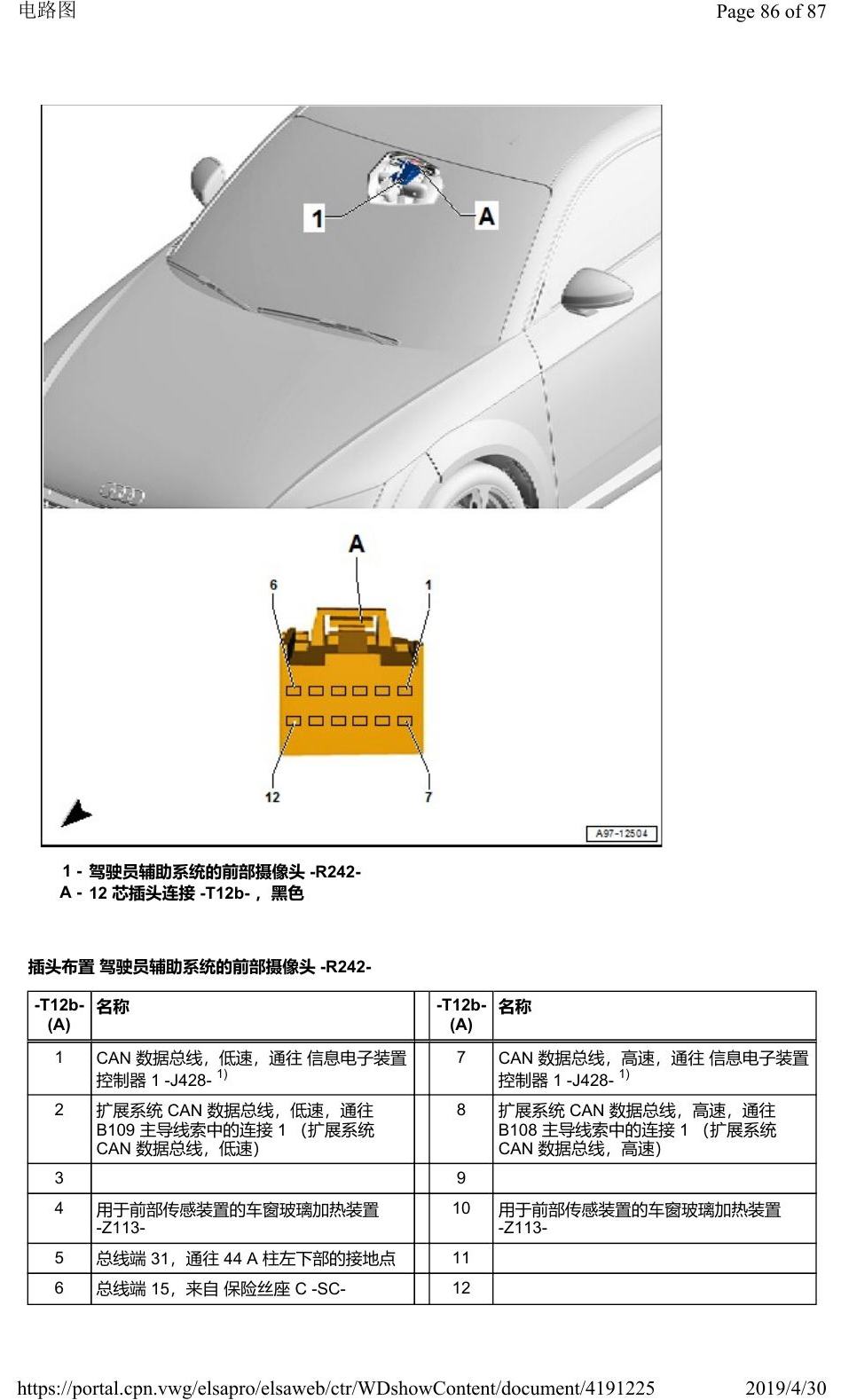

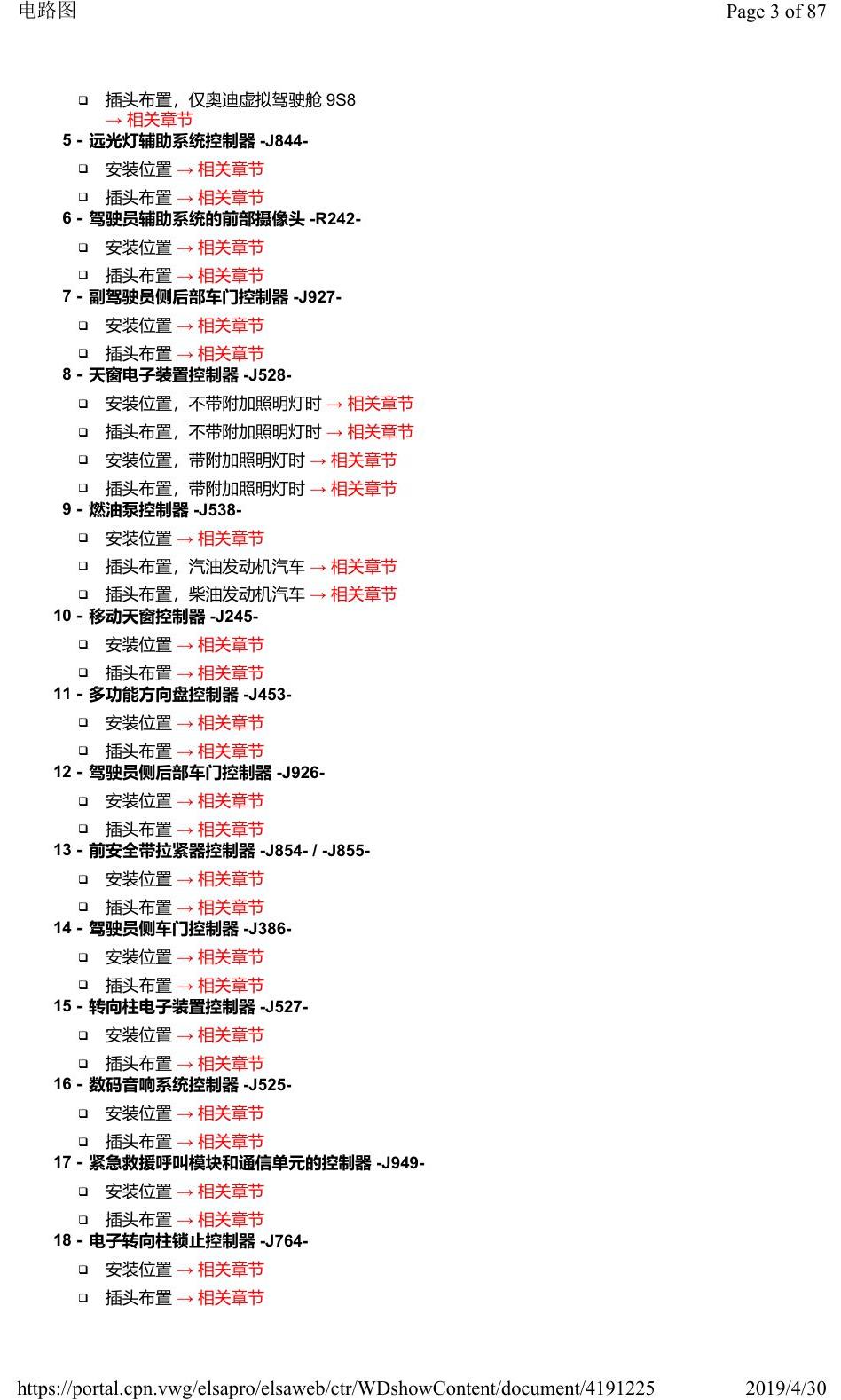

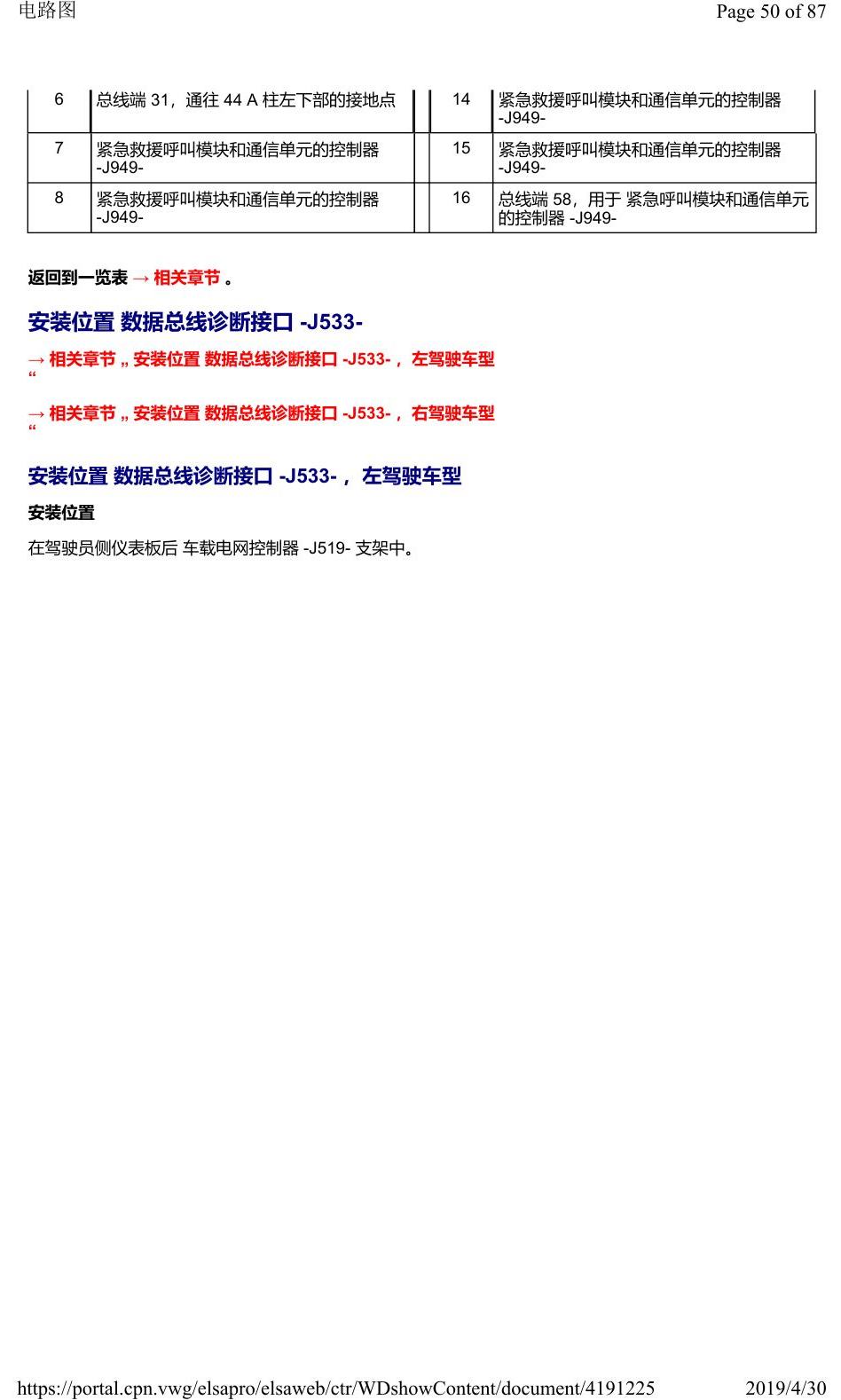

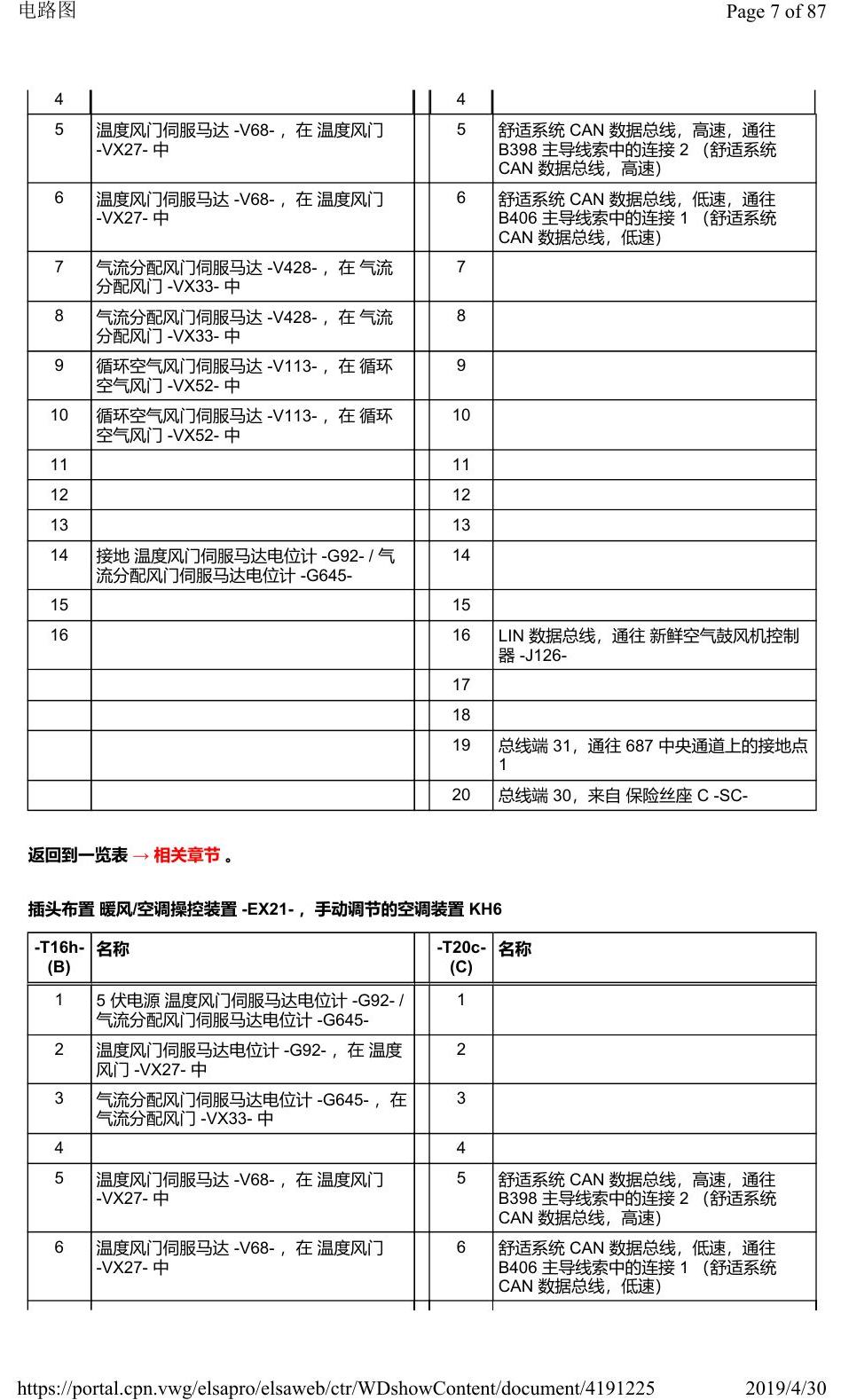

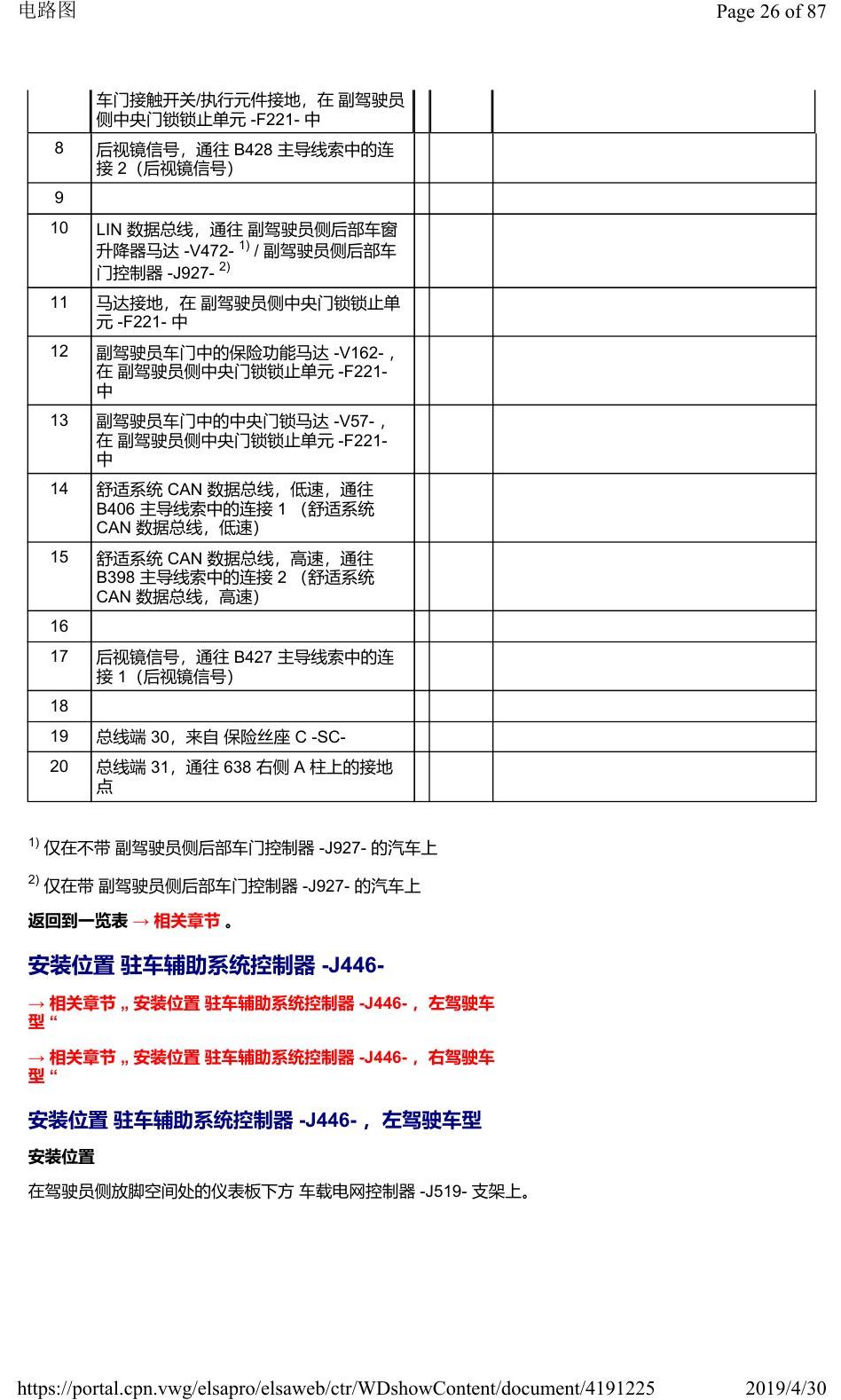

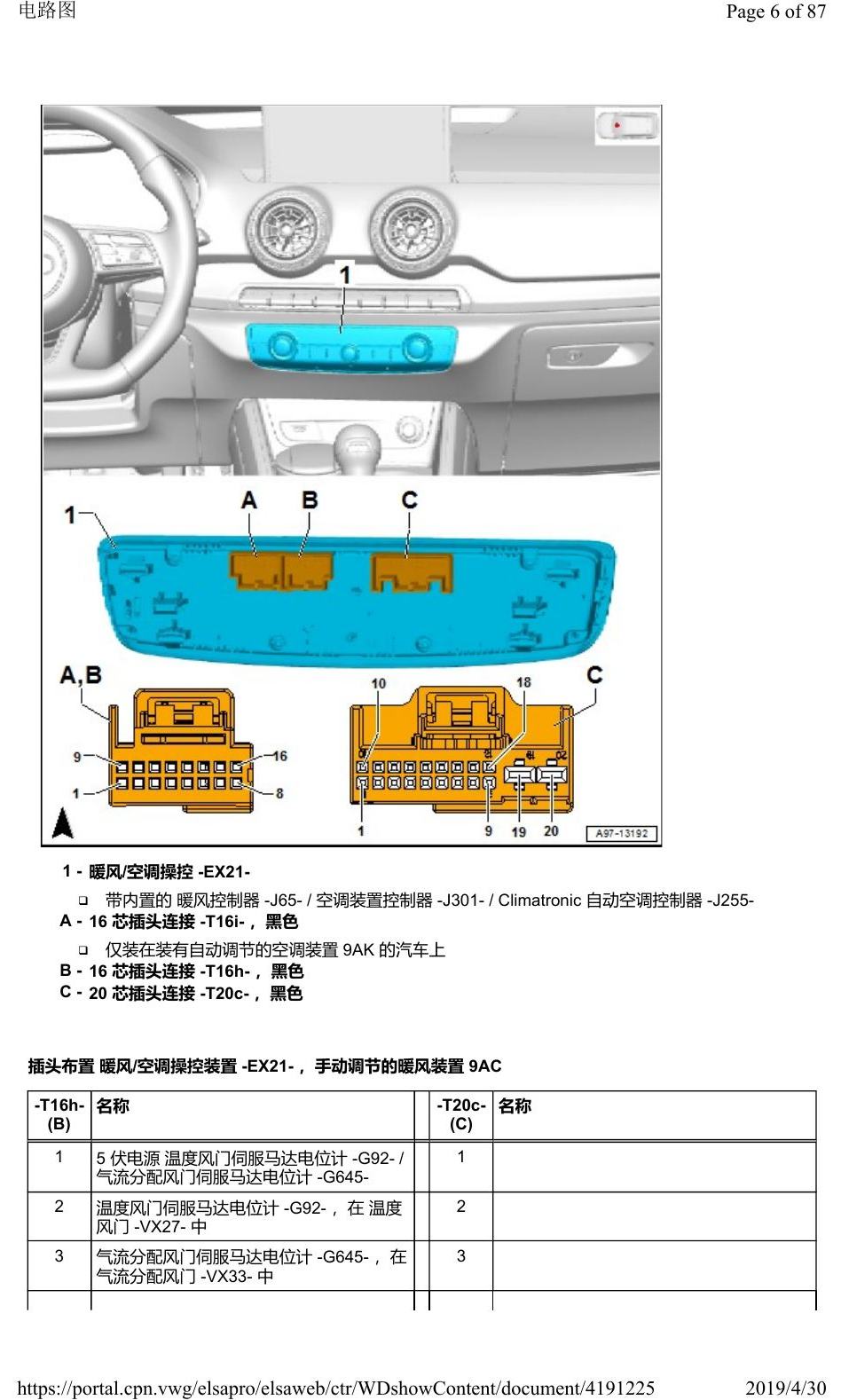

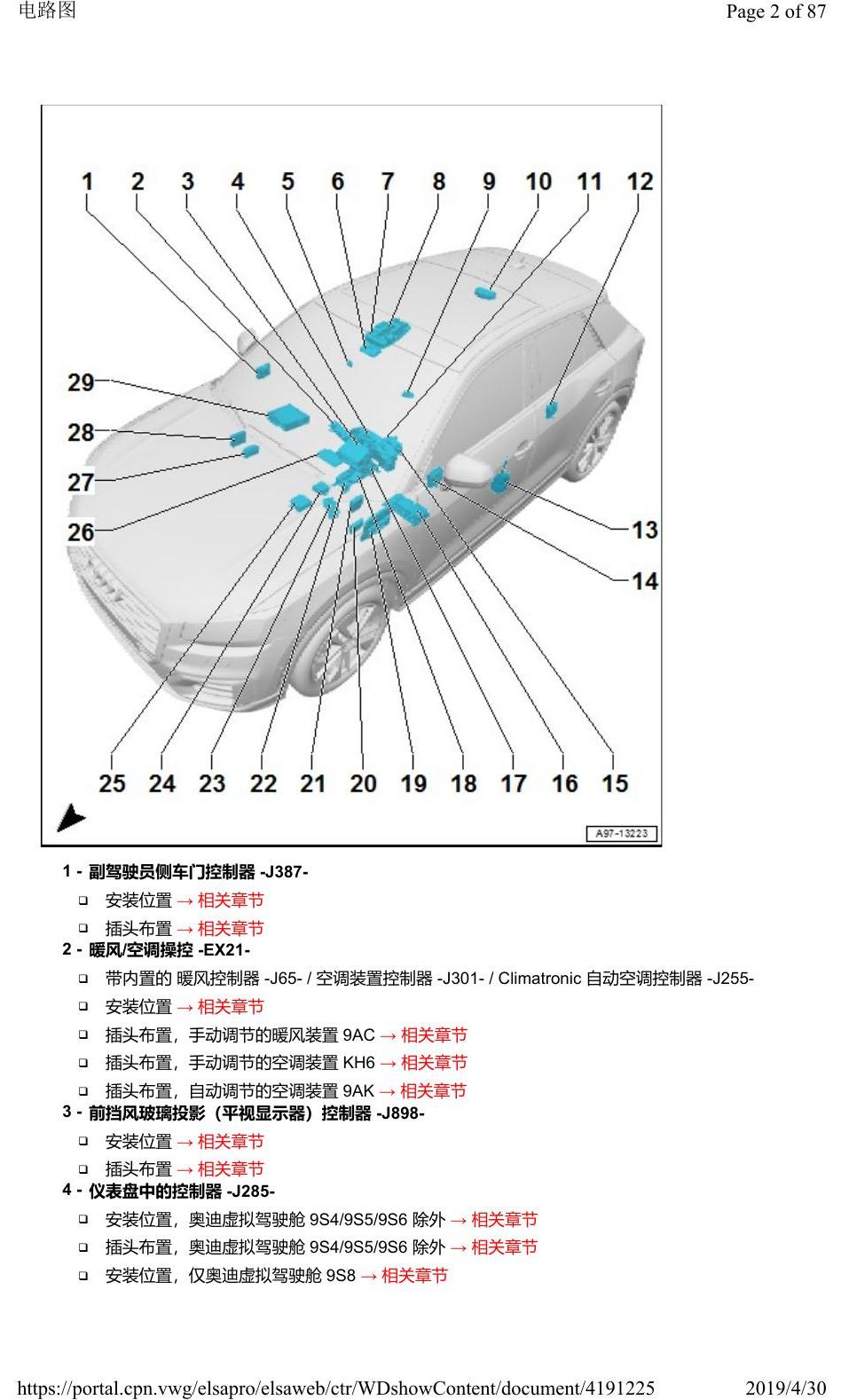

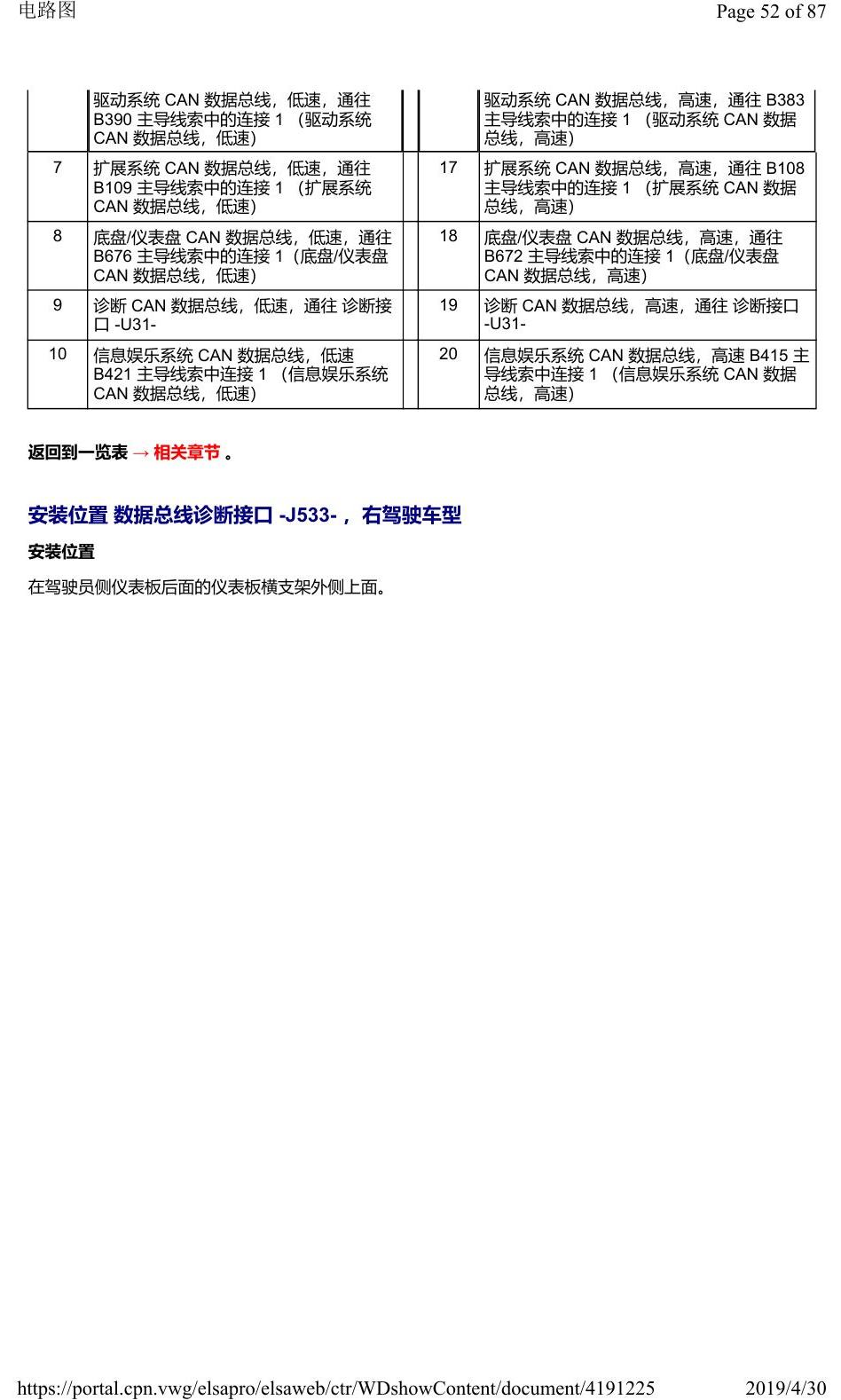

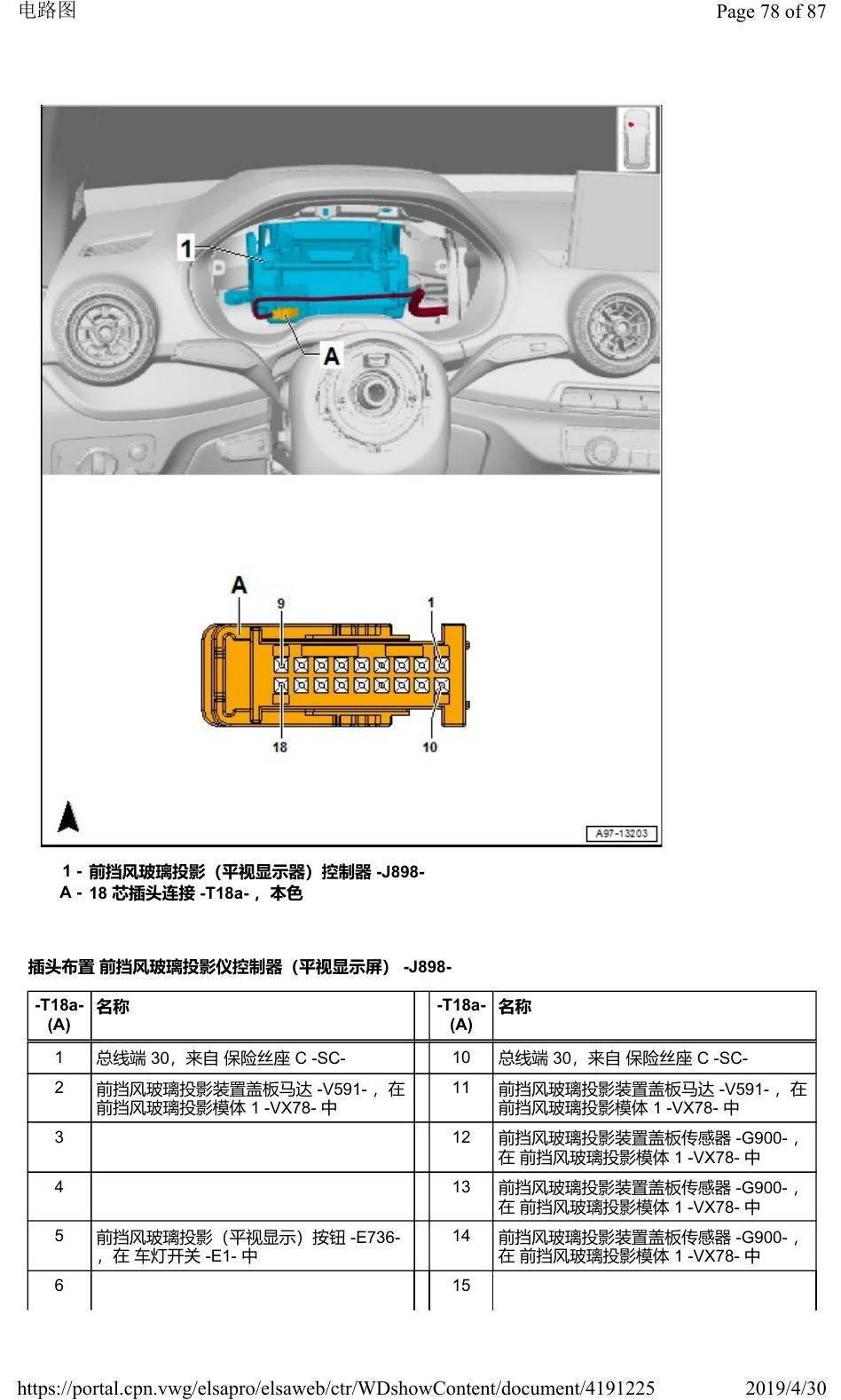

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第1页

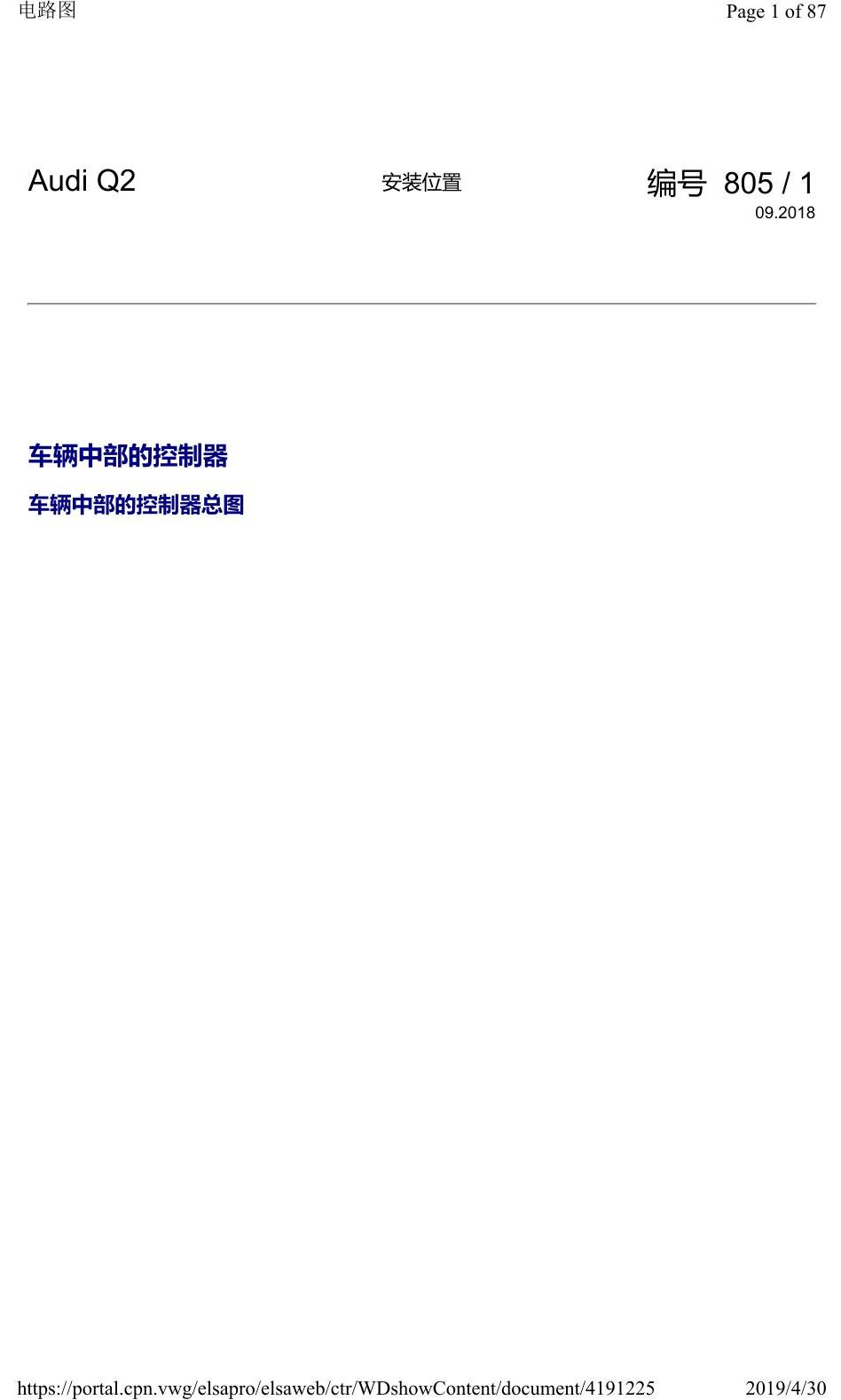

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第2页

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第3页

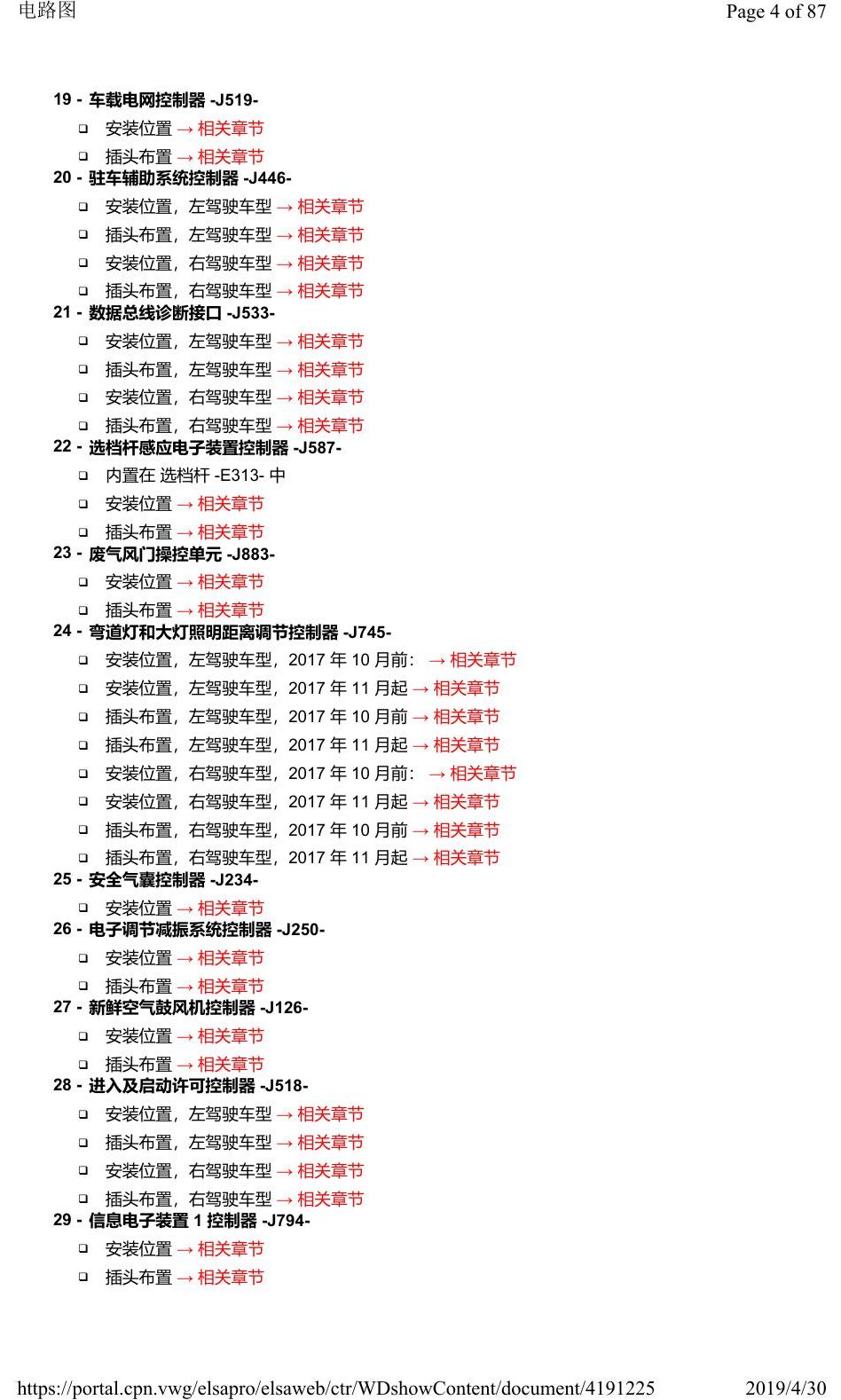

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第4页

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第5页

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第6页

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第7页

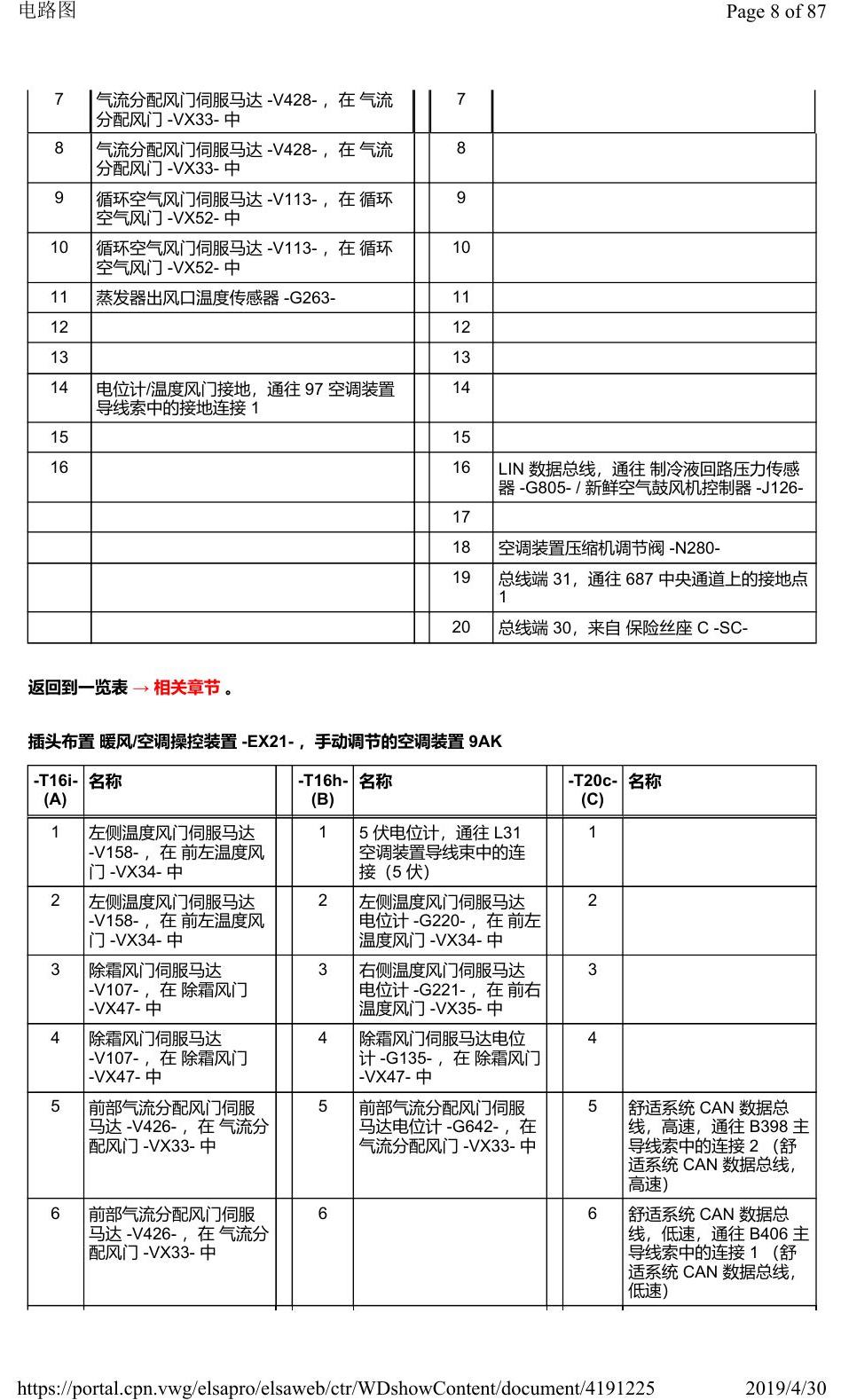

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第8页

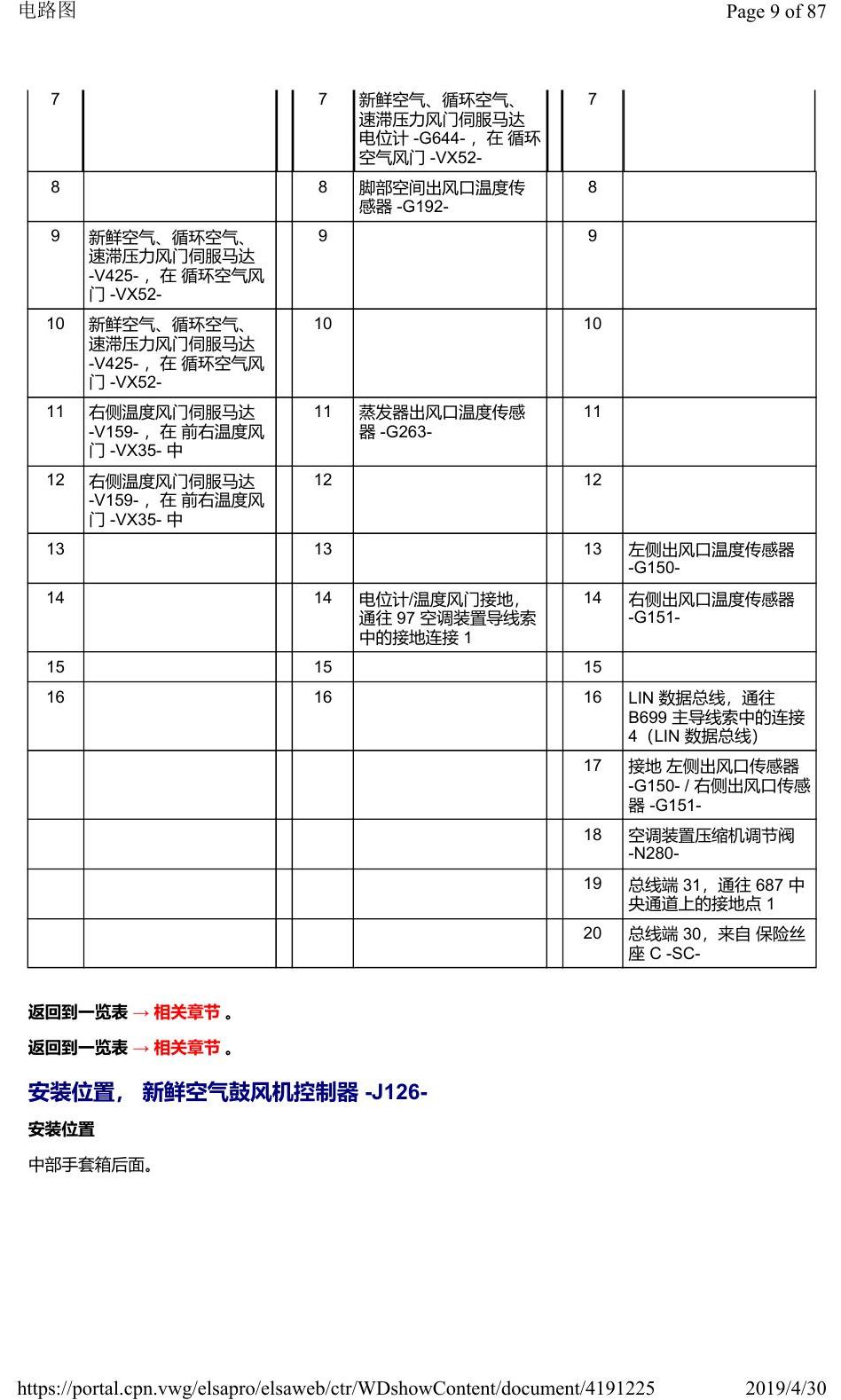

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第9页

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第10页

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第11页

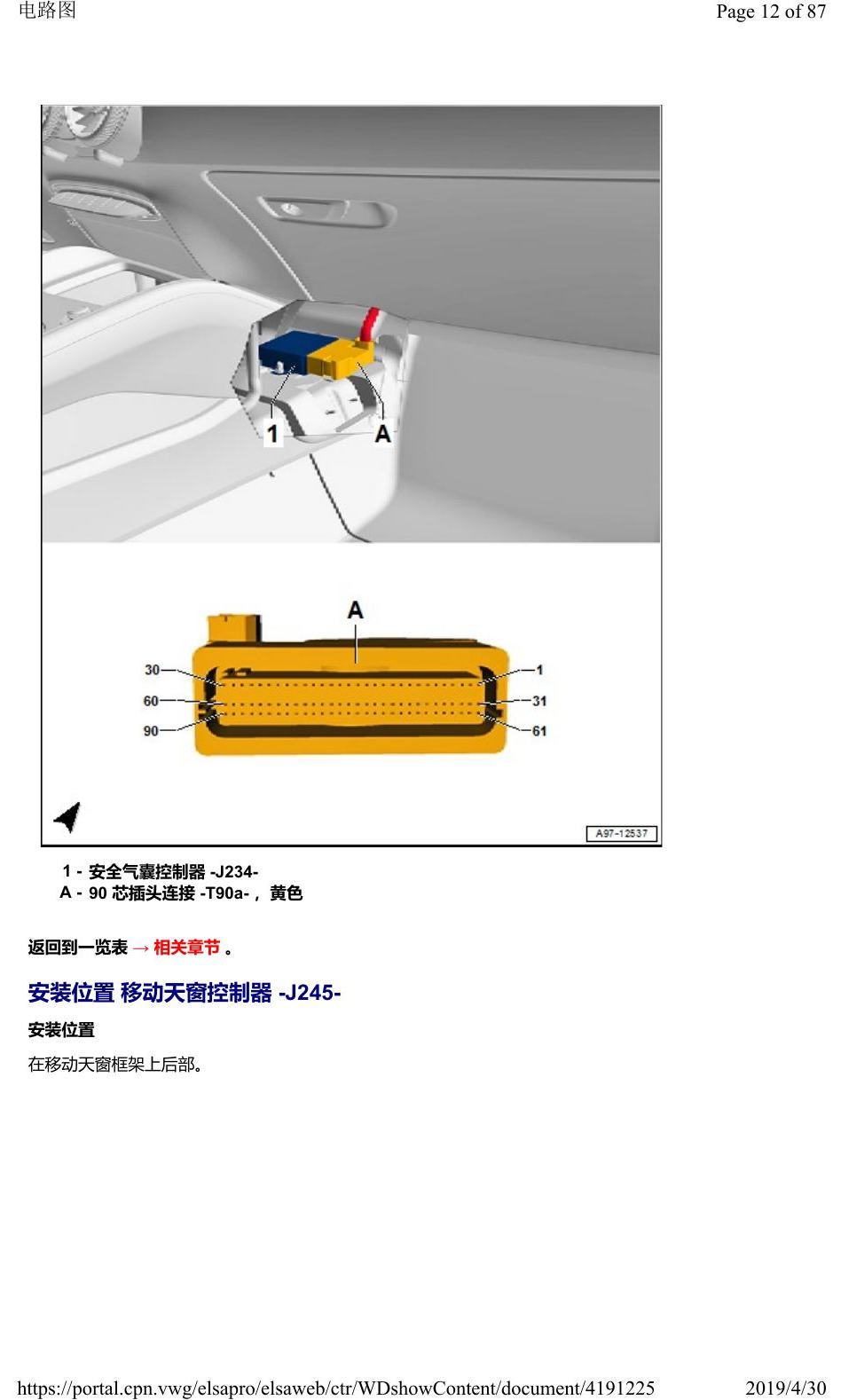

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第12页

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第13页

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第14页

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第15页

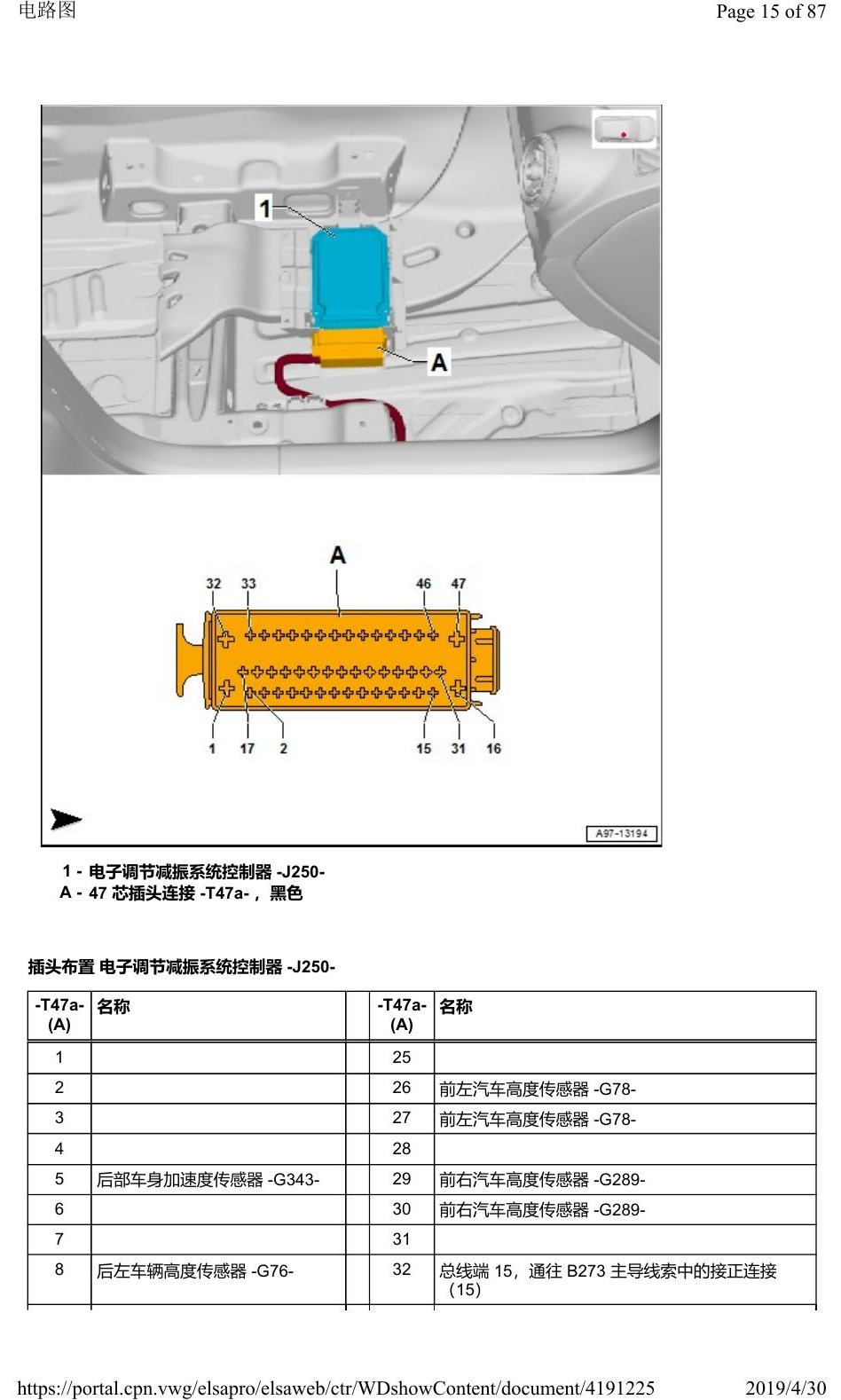

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第16页

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第17页

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第18页

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第19页

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第20页

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第21页

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第22页

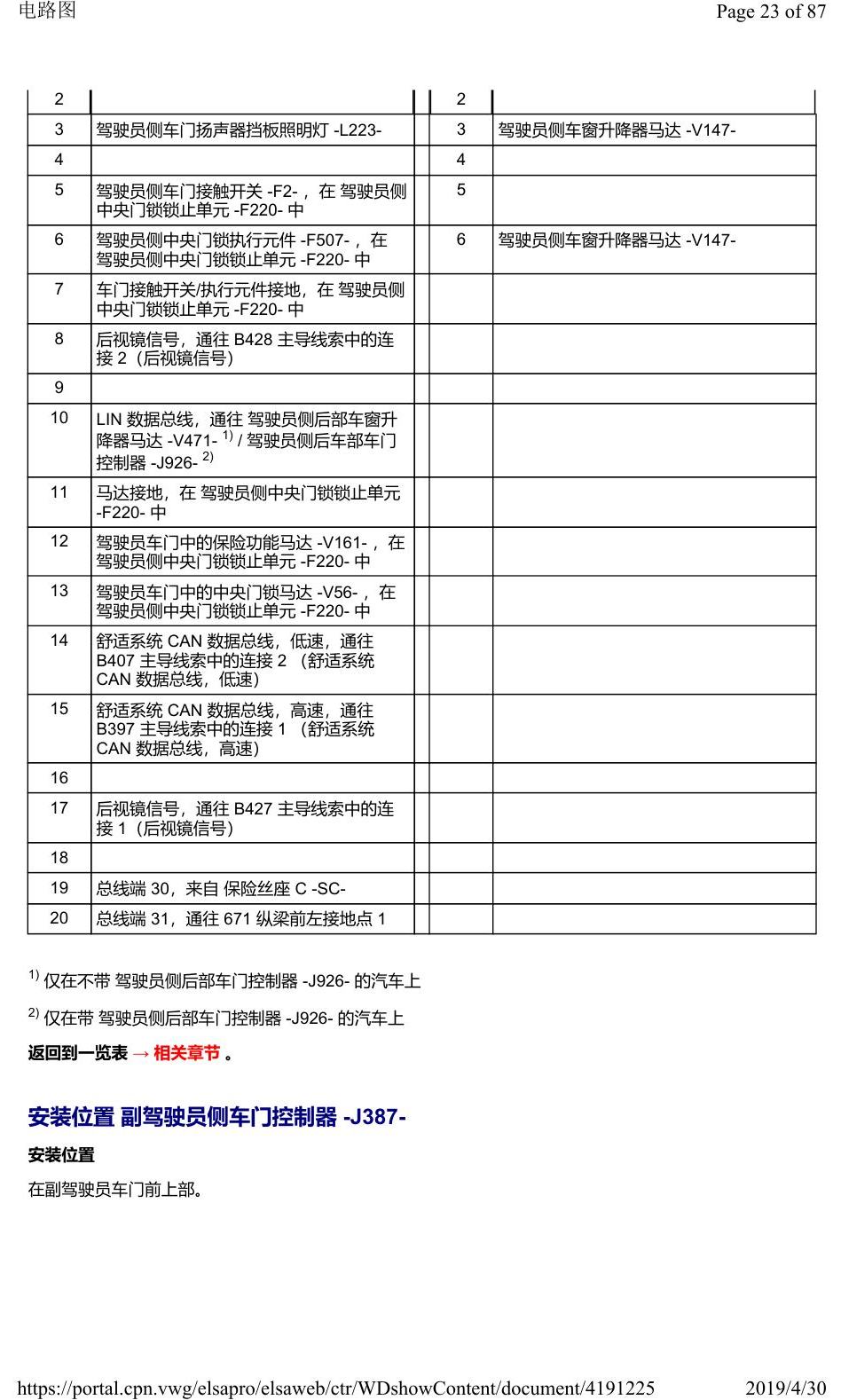

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第23页

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第24页

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第25页

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第26页

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第27页

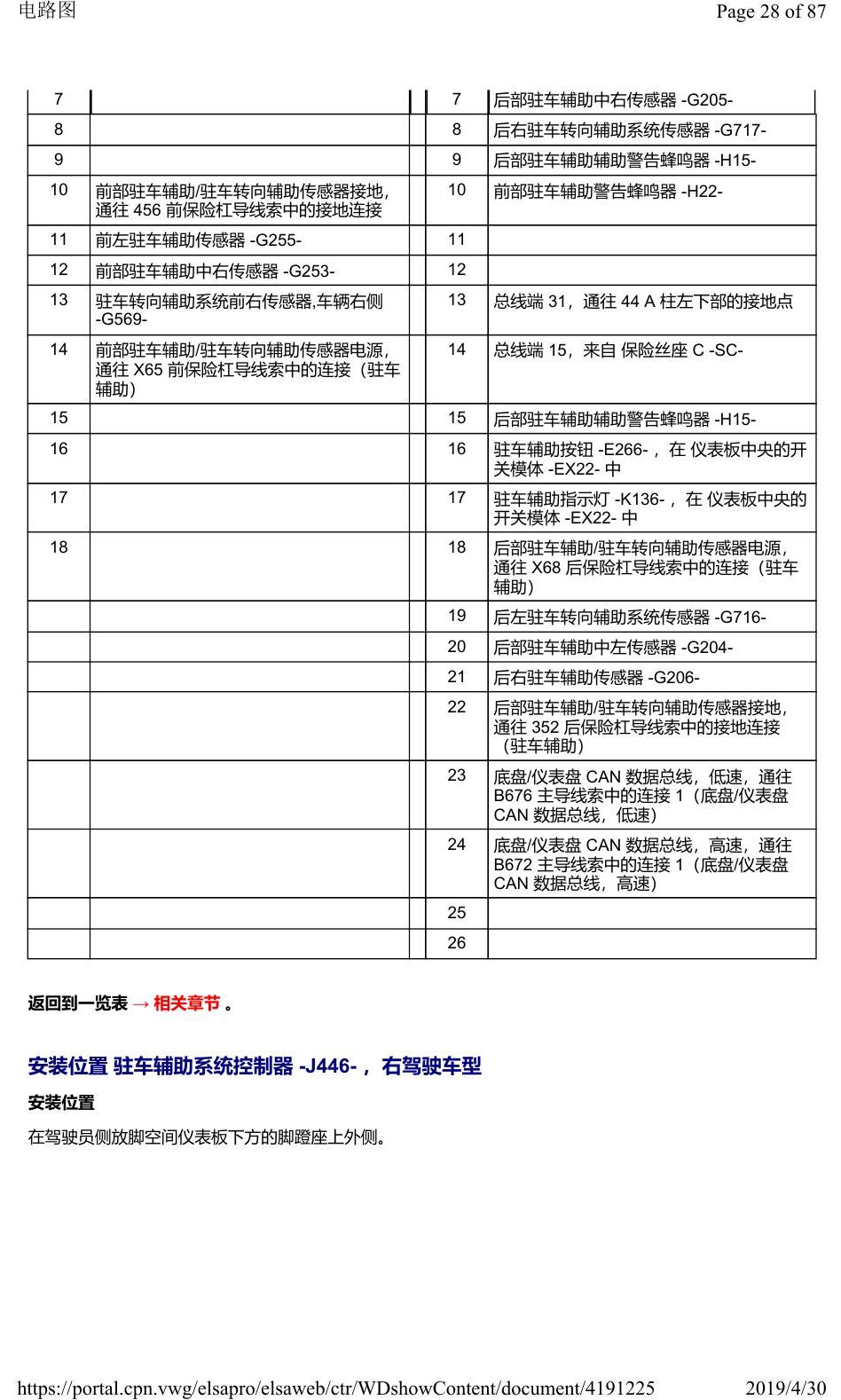

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第28页

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第29页

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第30页

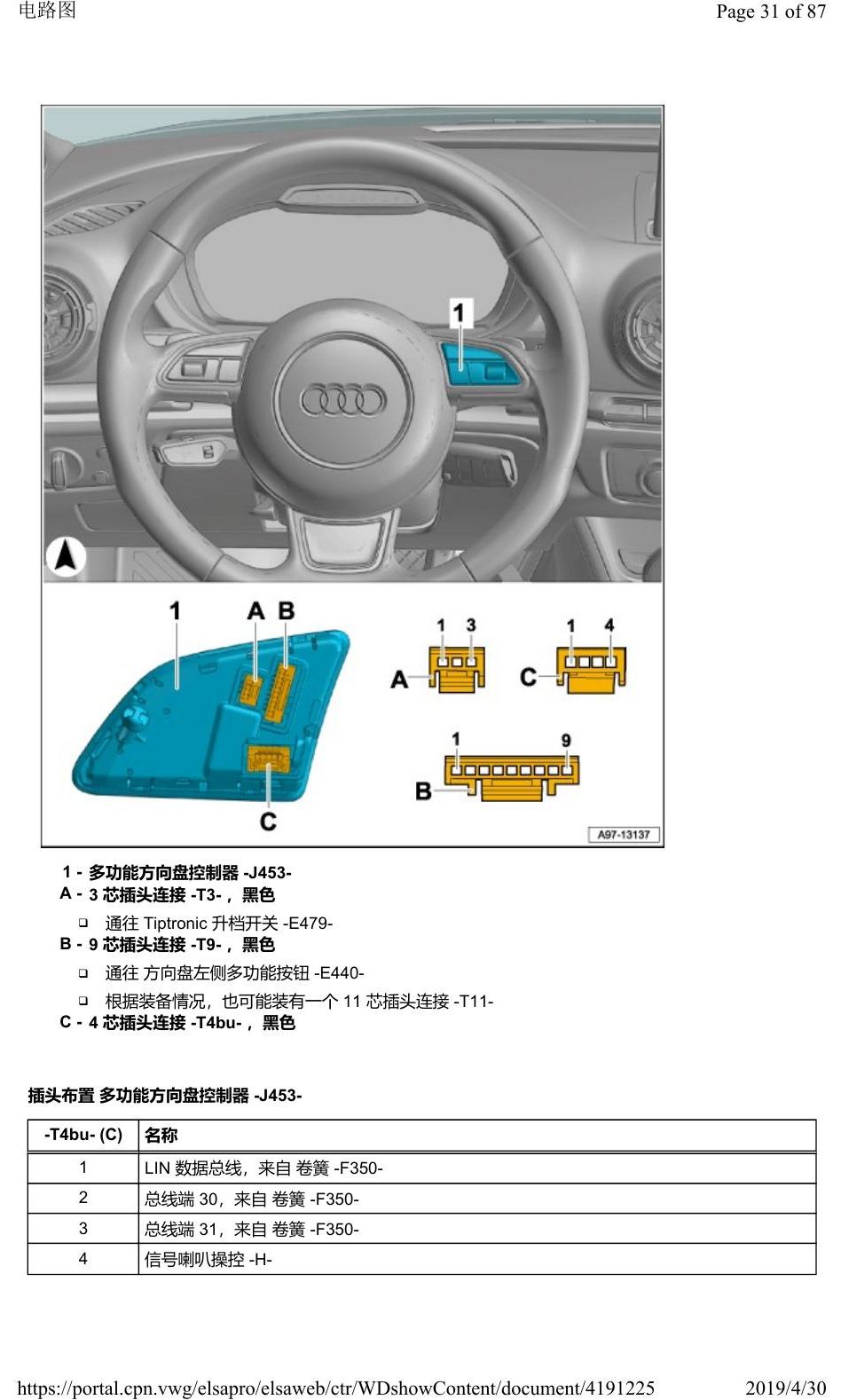

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第31页

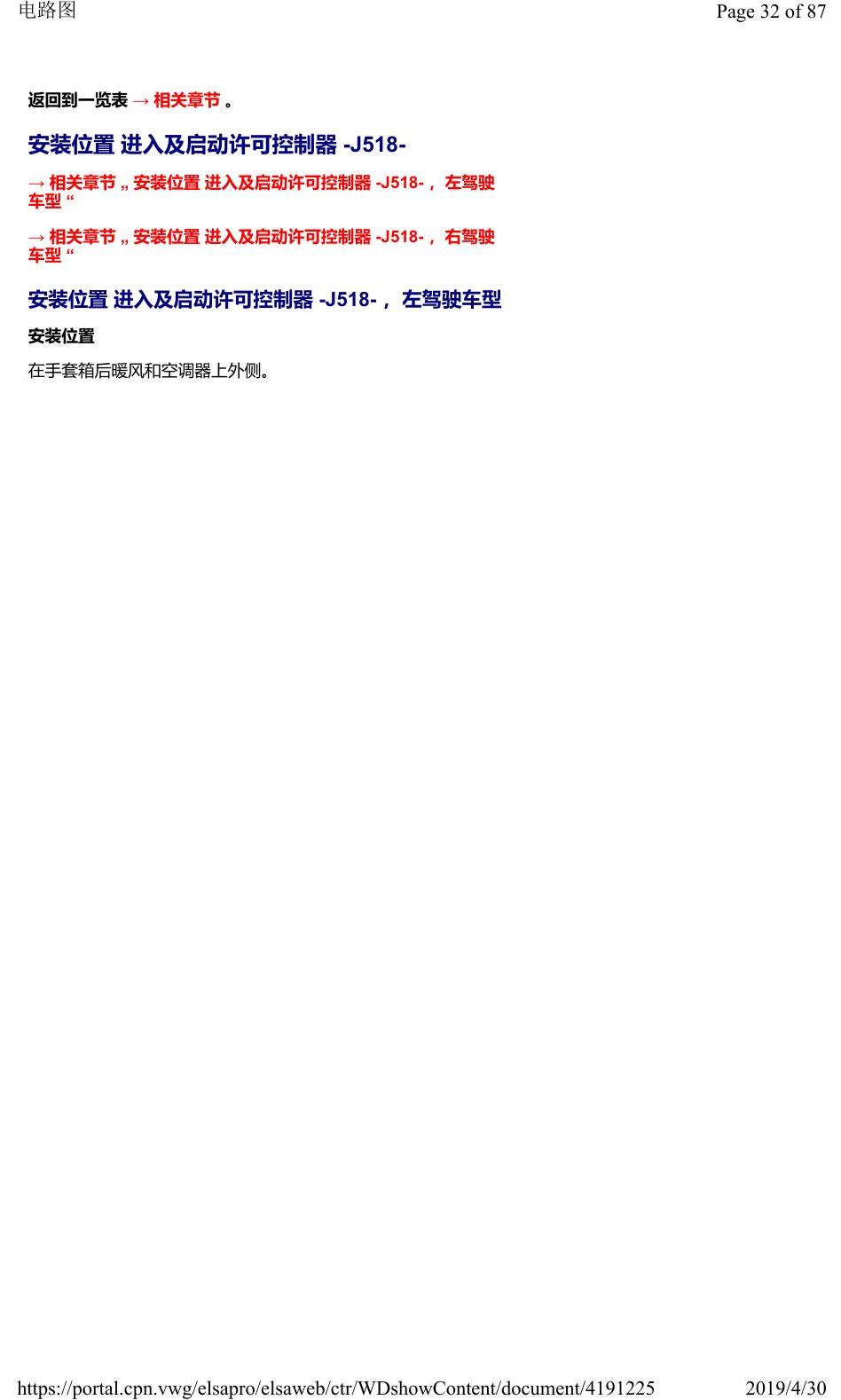

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第32页

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第33页

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第34页

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第35页

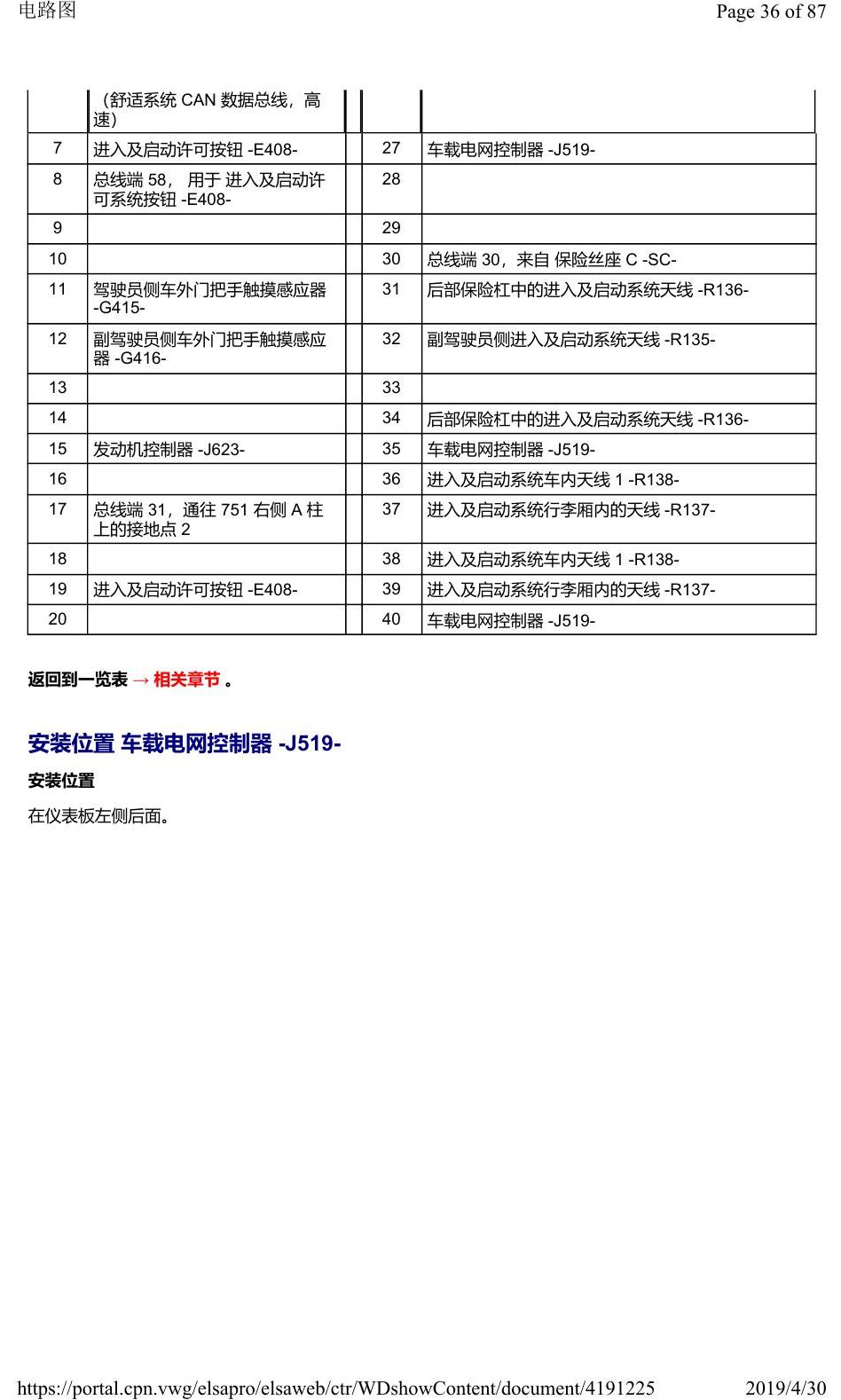

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第36页

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第37页

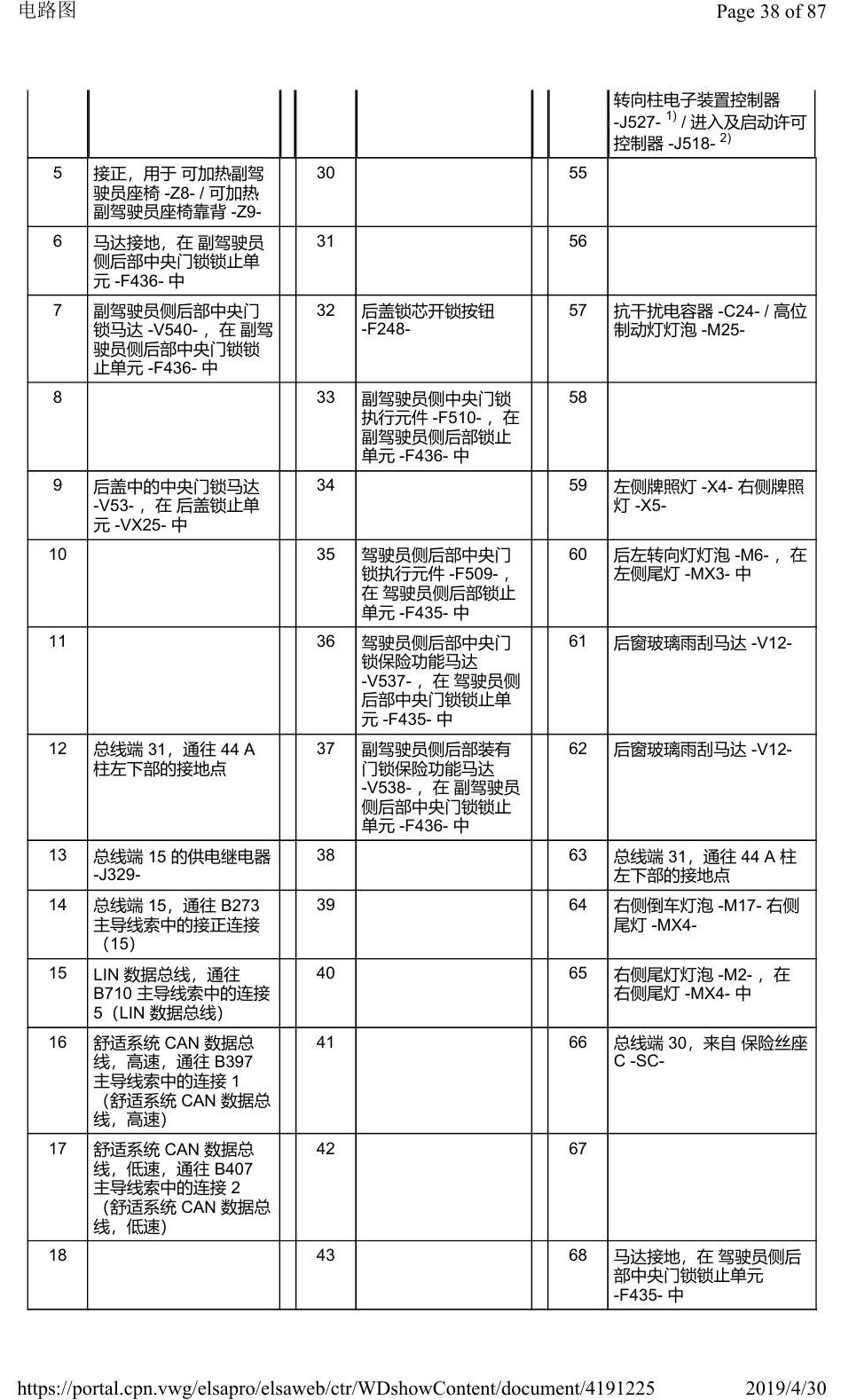

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第38页

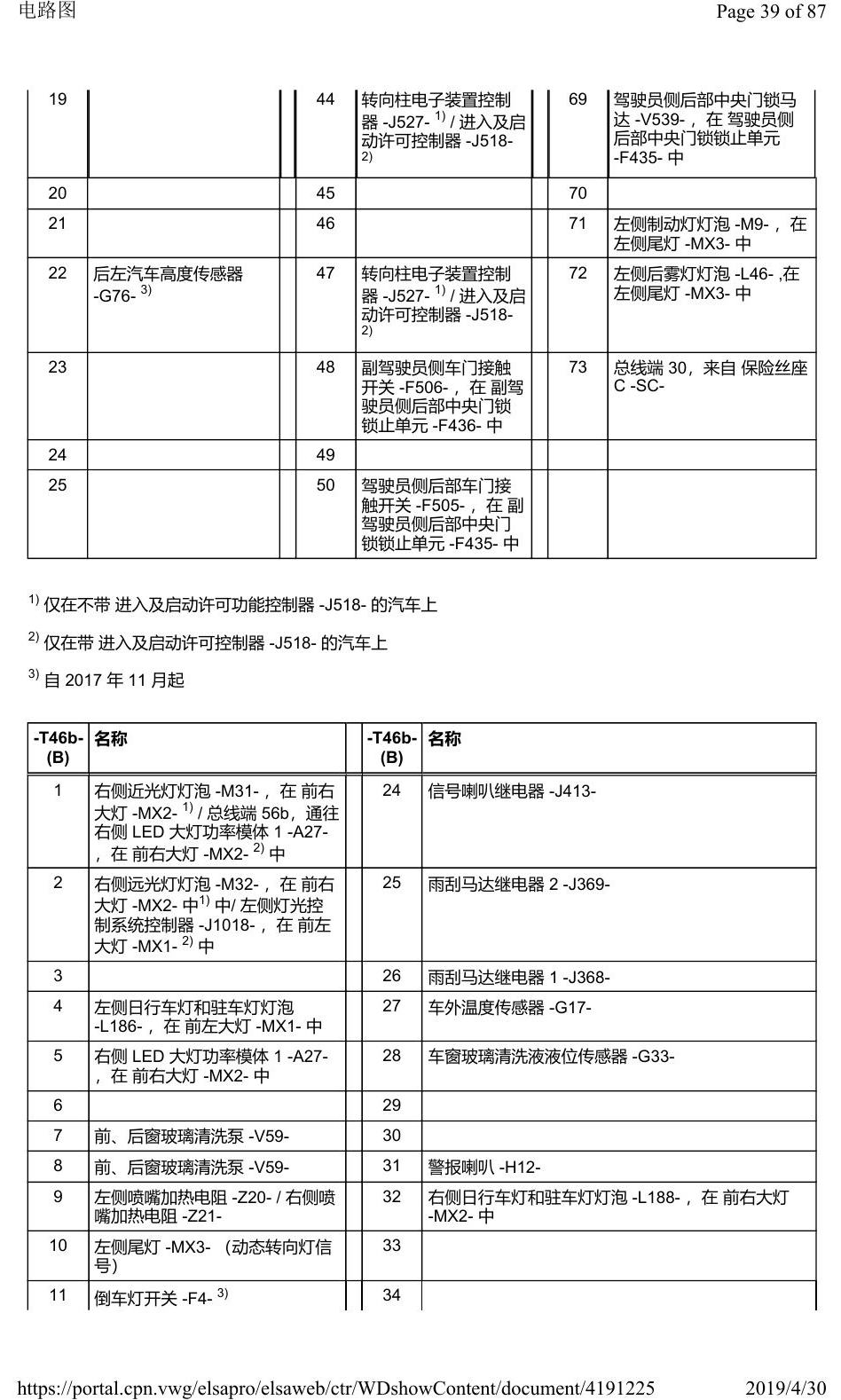

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第39页

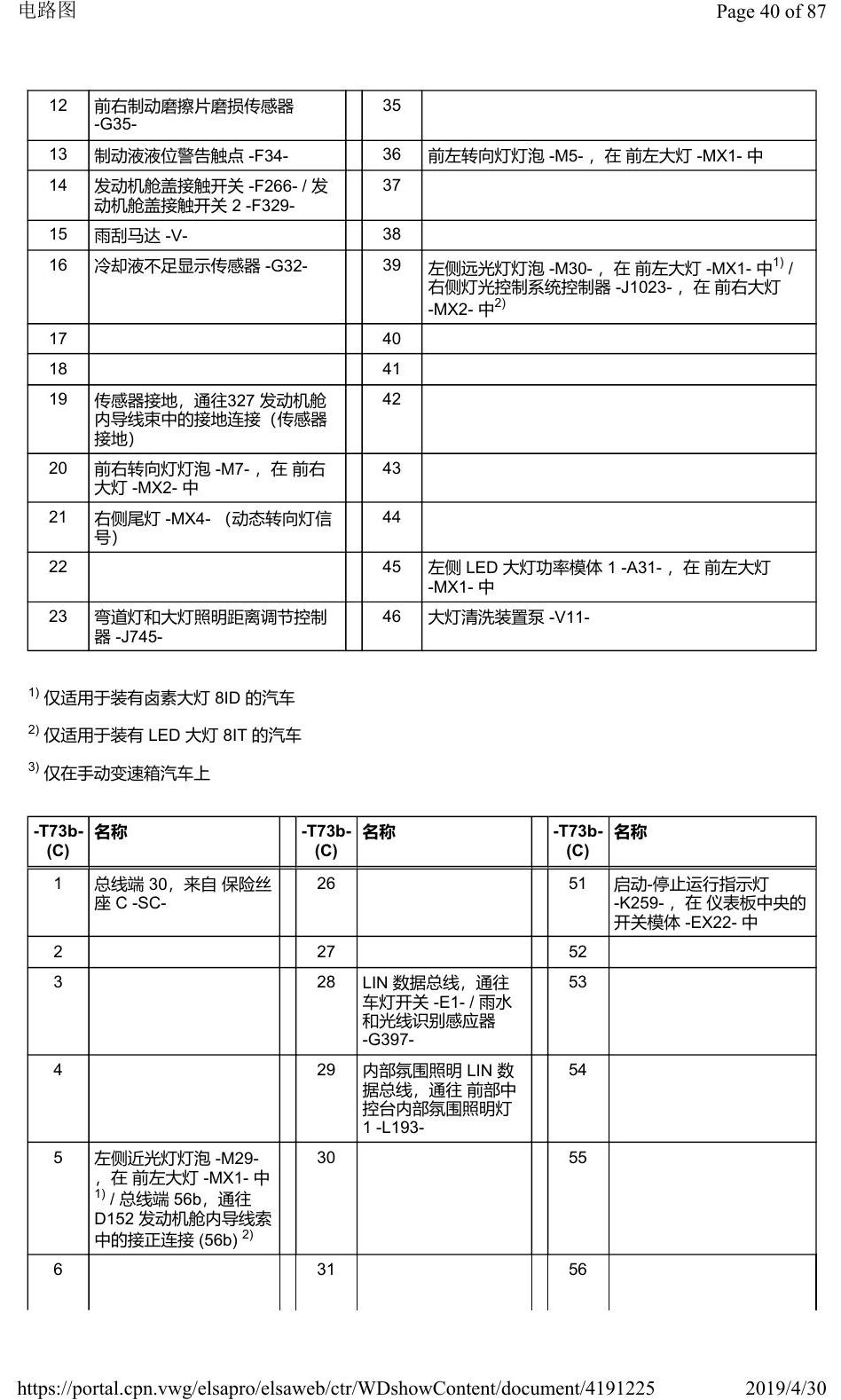

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第40页

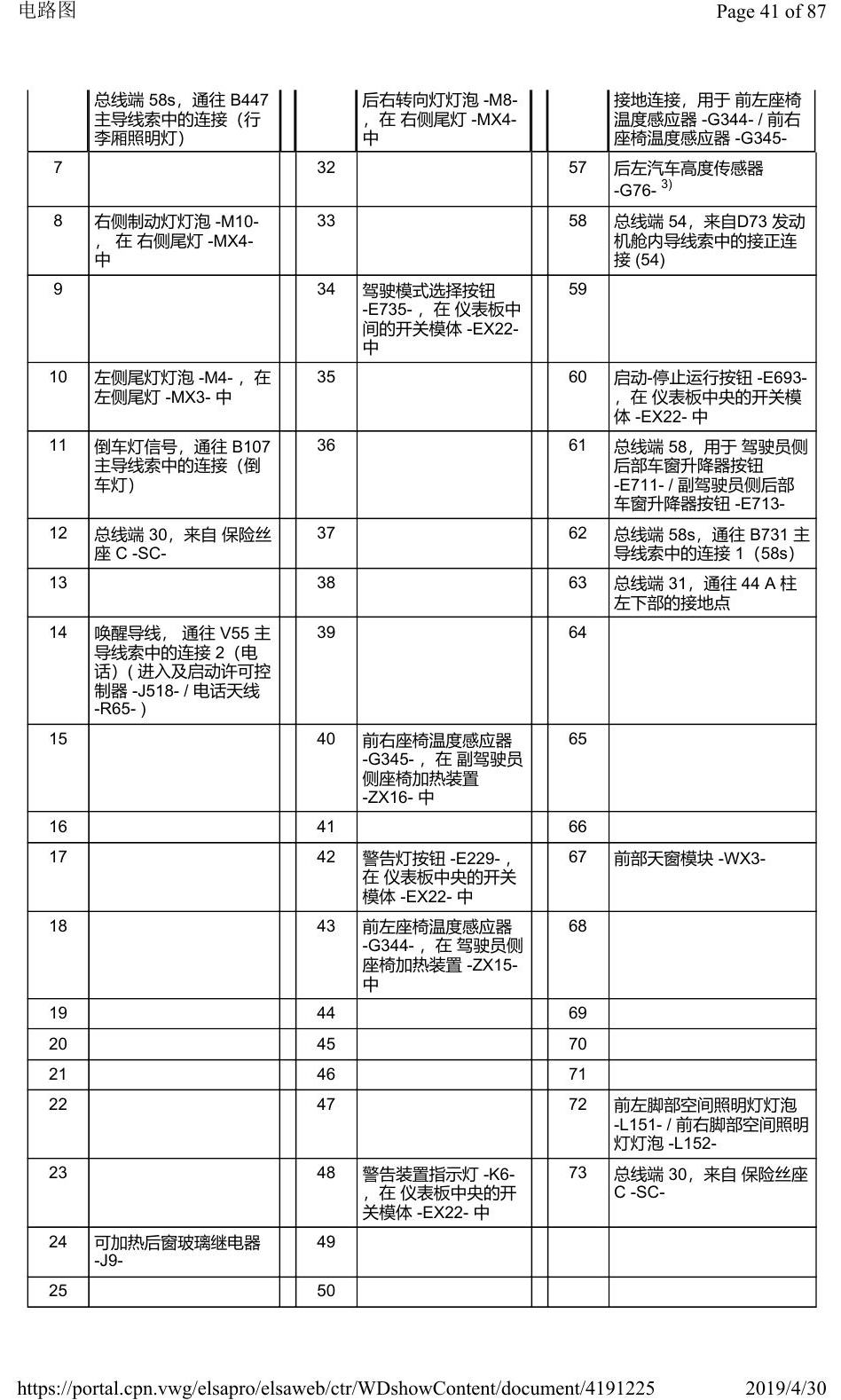

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第41页

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第42页

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第43页

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第44页

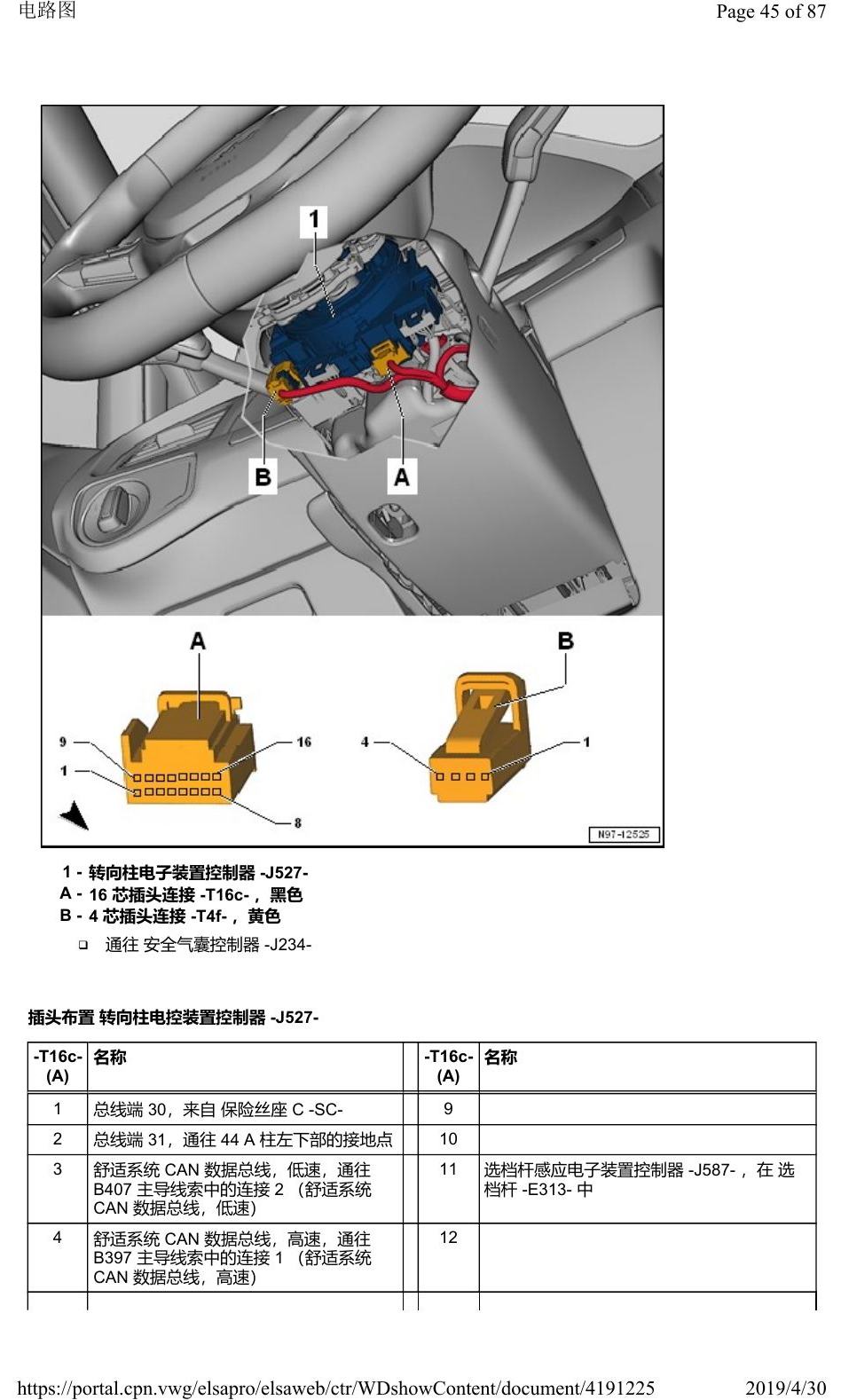

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第45页

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第46页

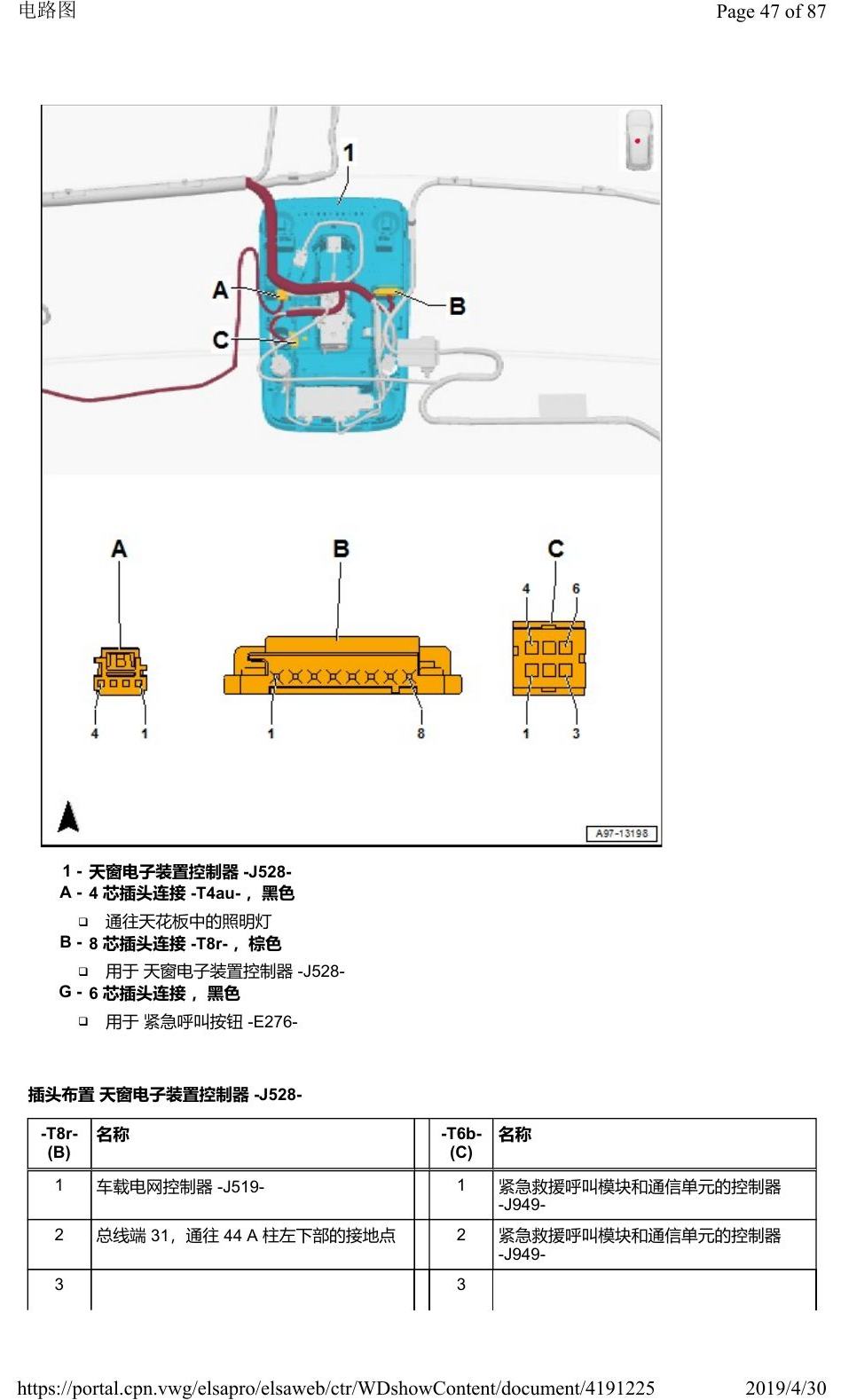

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第47页

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第48页

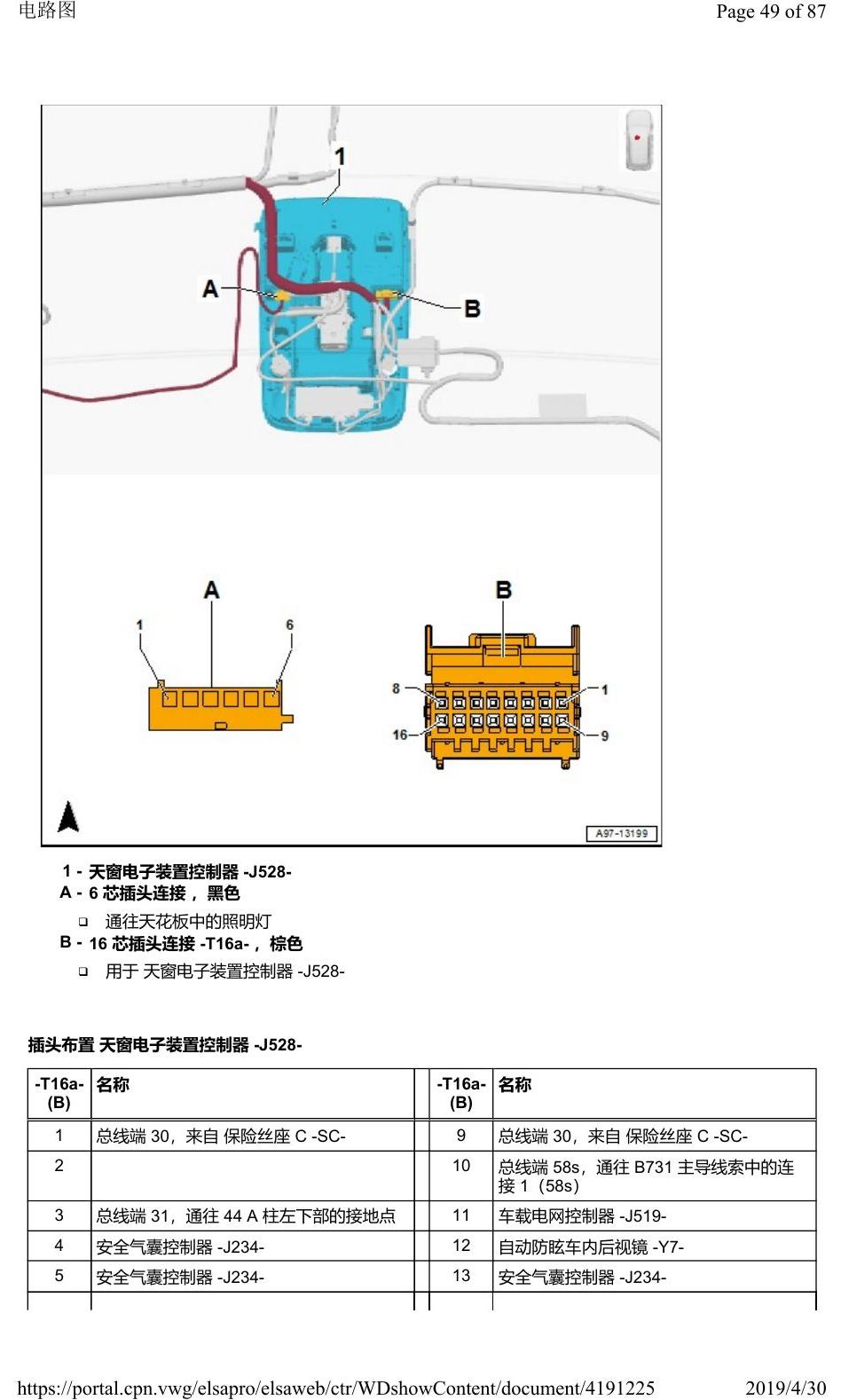

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第49页

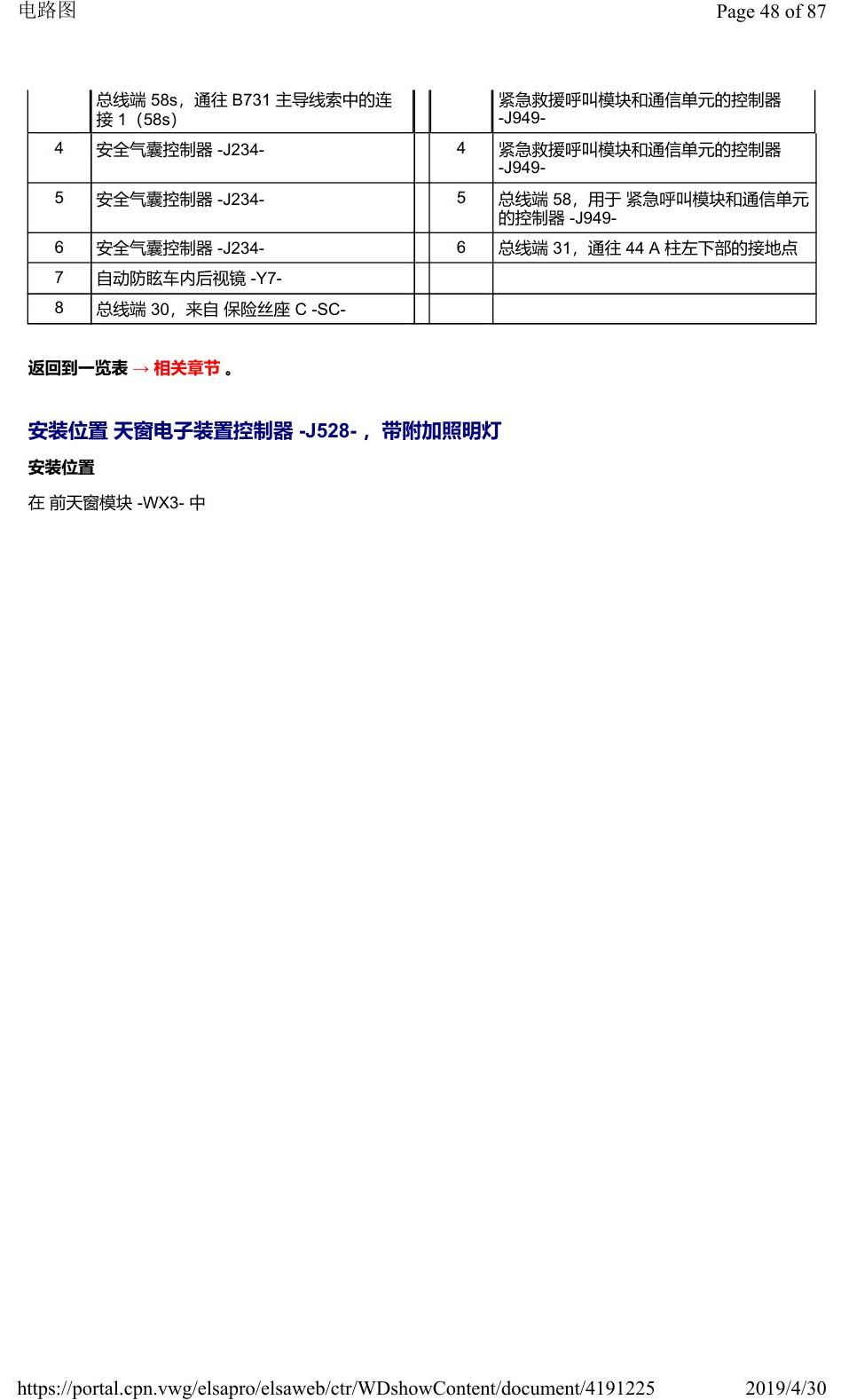

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第50页

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第51页

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第52页

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第53页

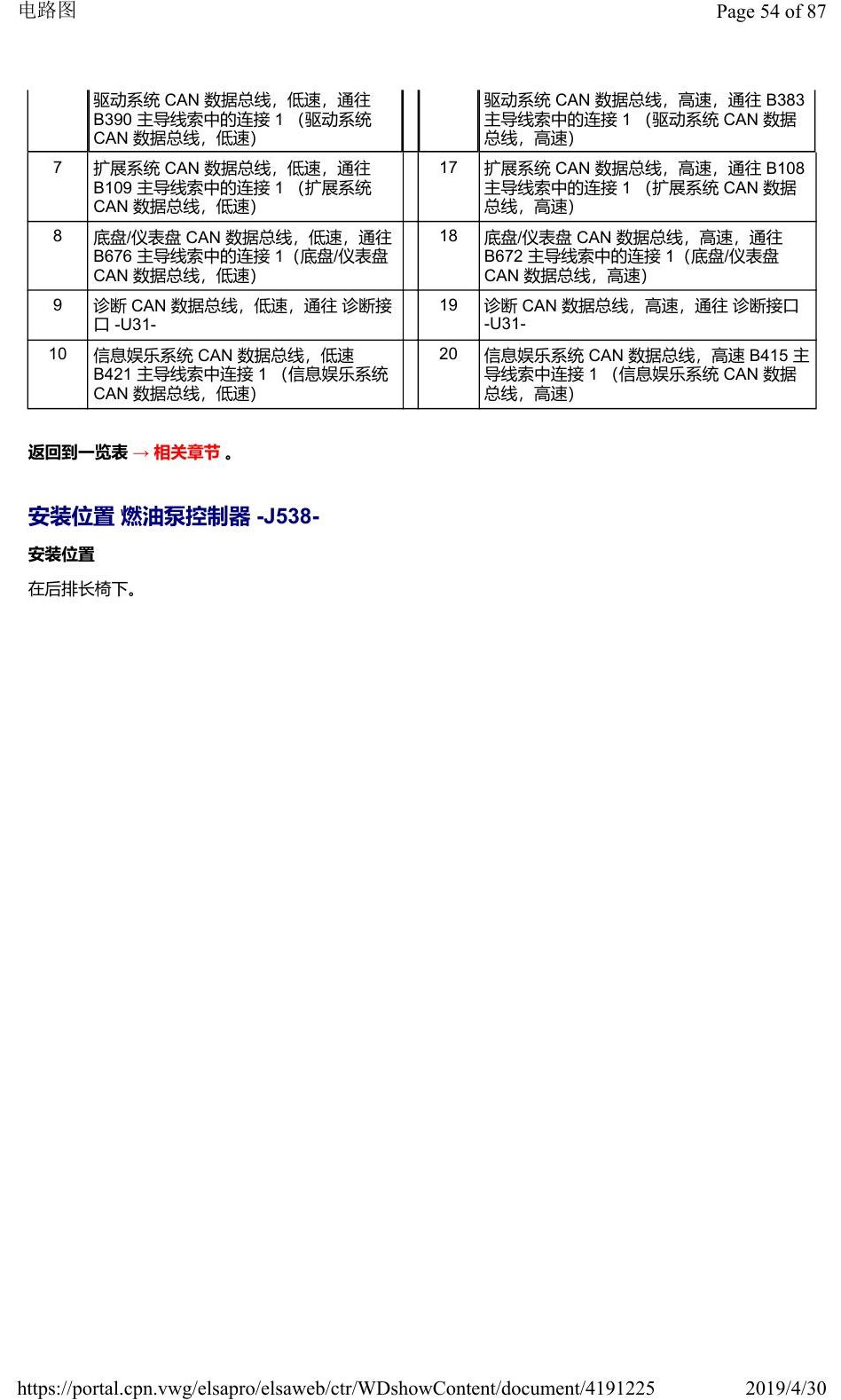

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第54页

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第55页

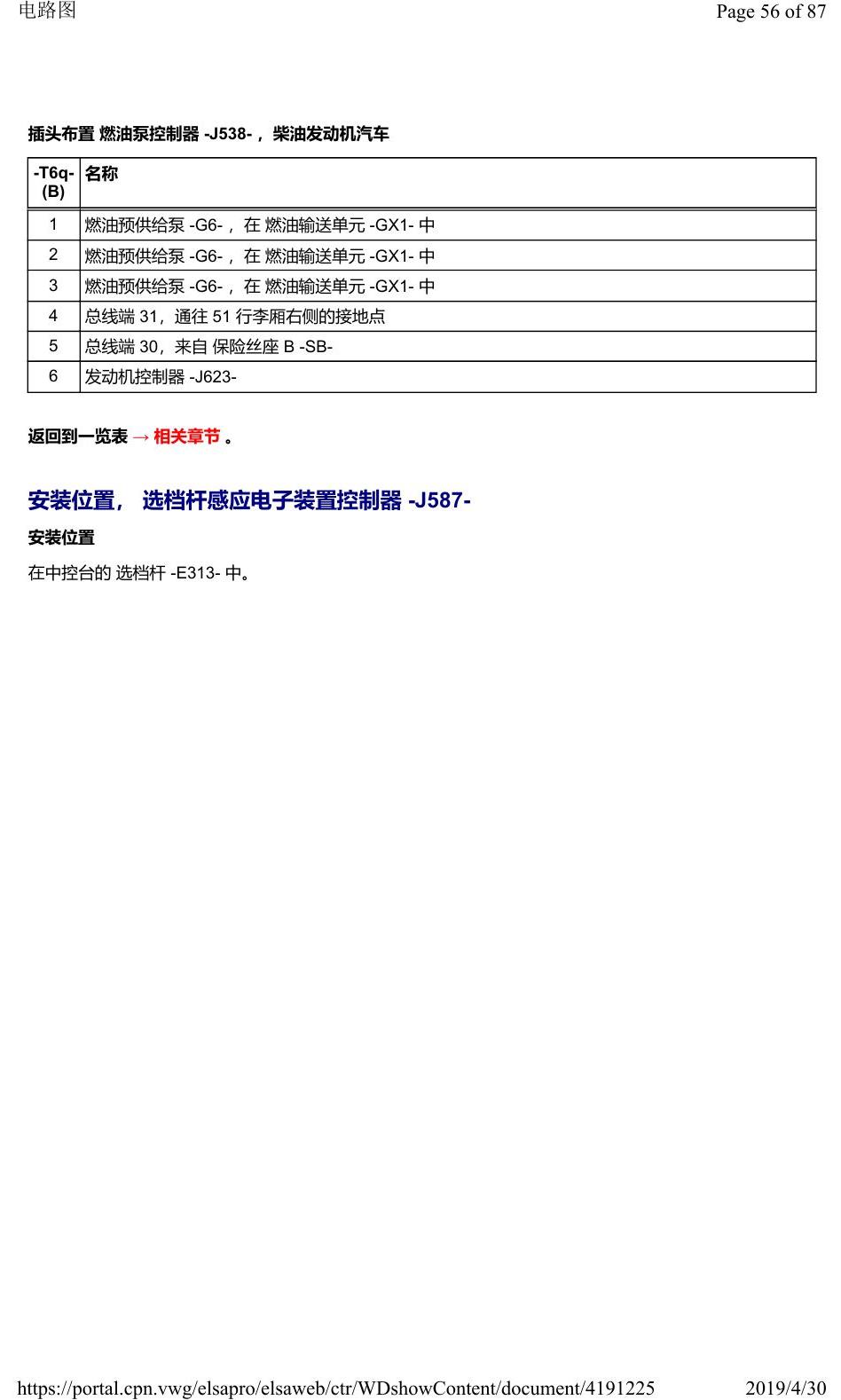

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第56页

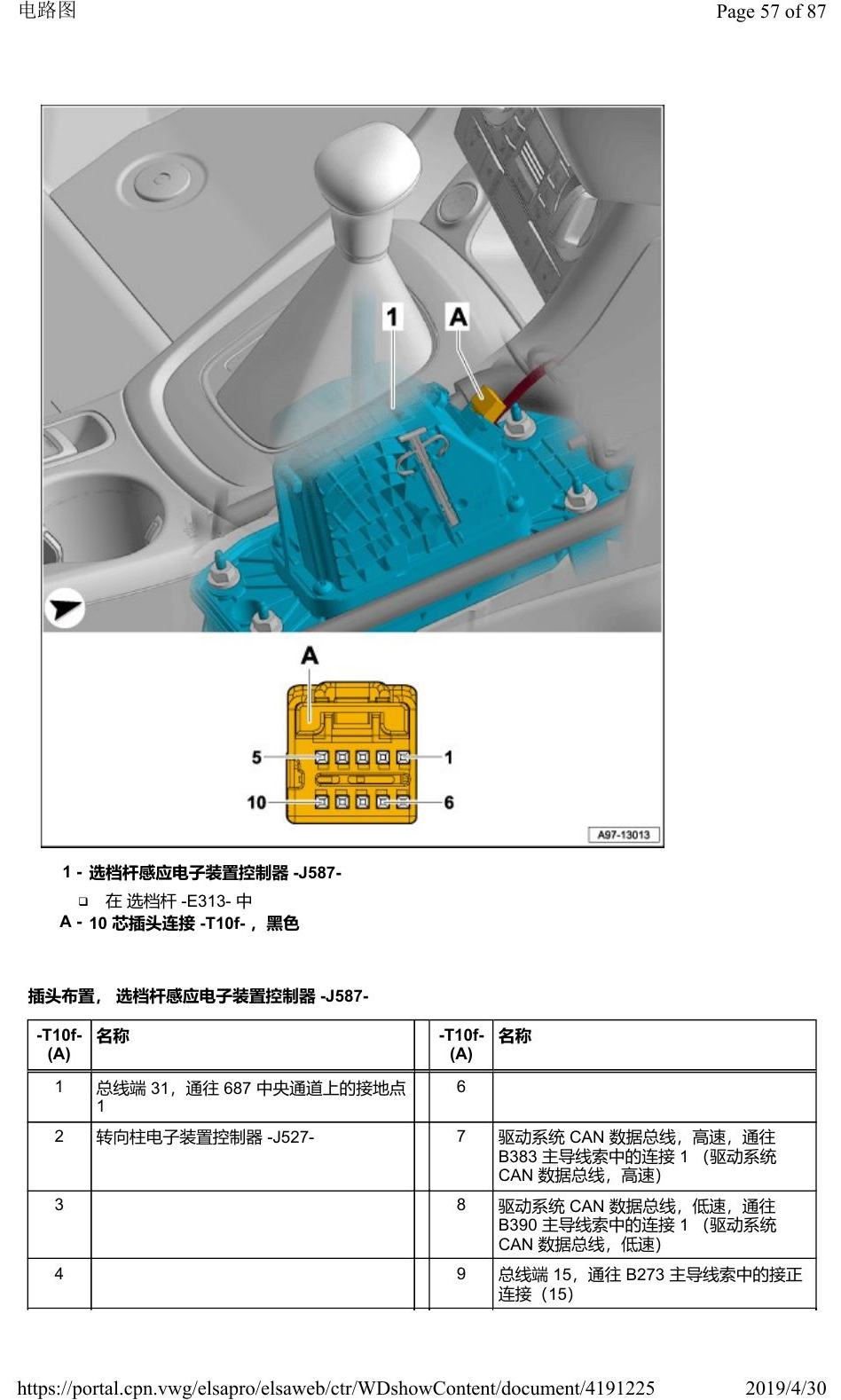

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第57页

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第58页

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第59页

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第60页

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第61页

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第62页

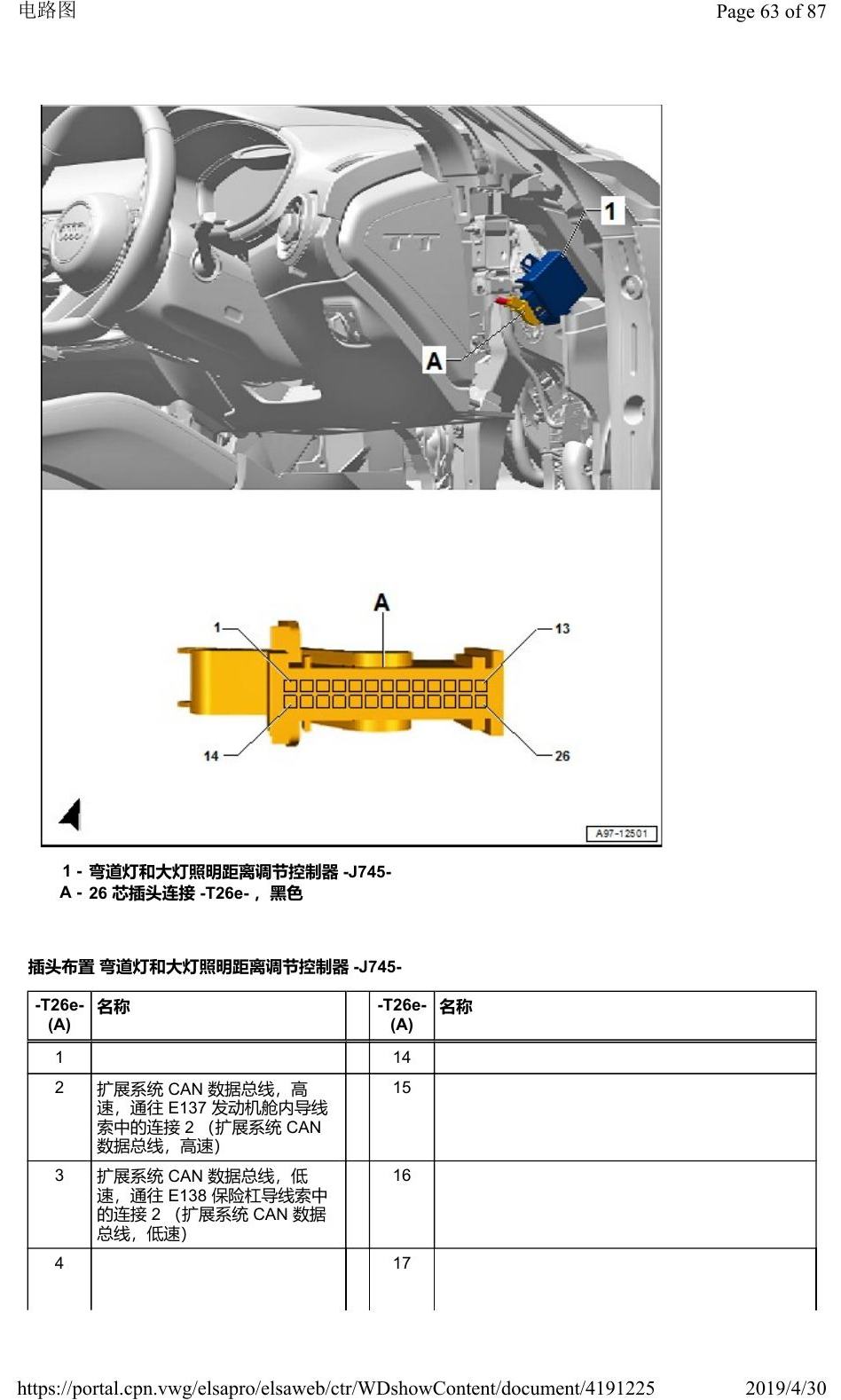

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第63页

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第64页

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第65页

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第66页

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第67页

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第68页

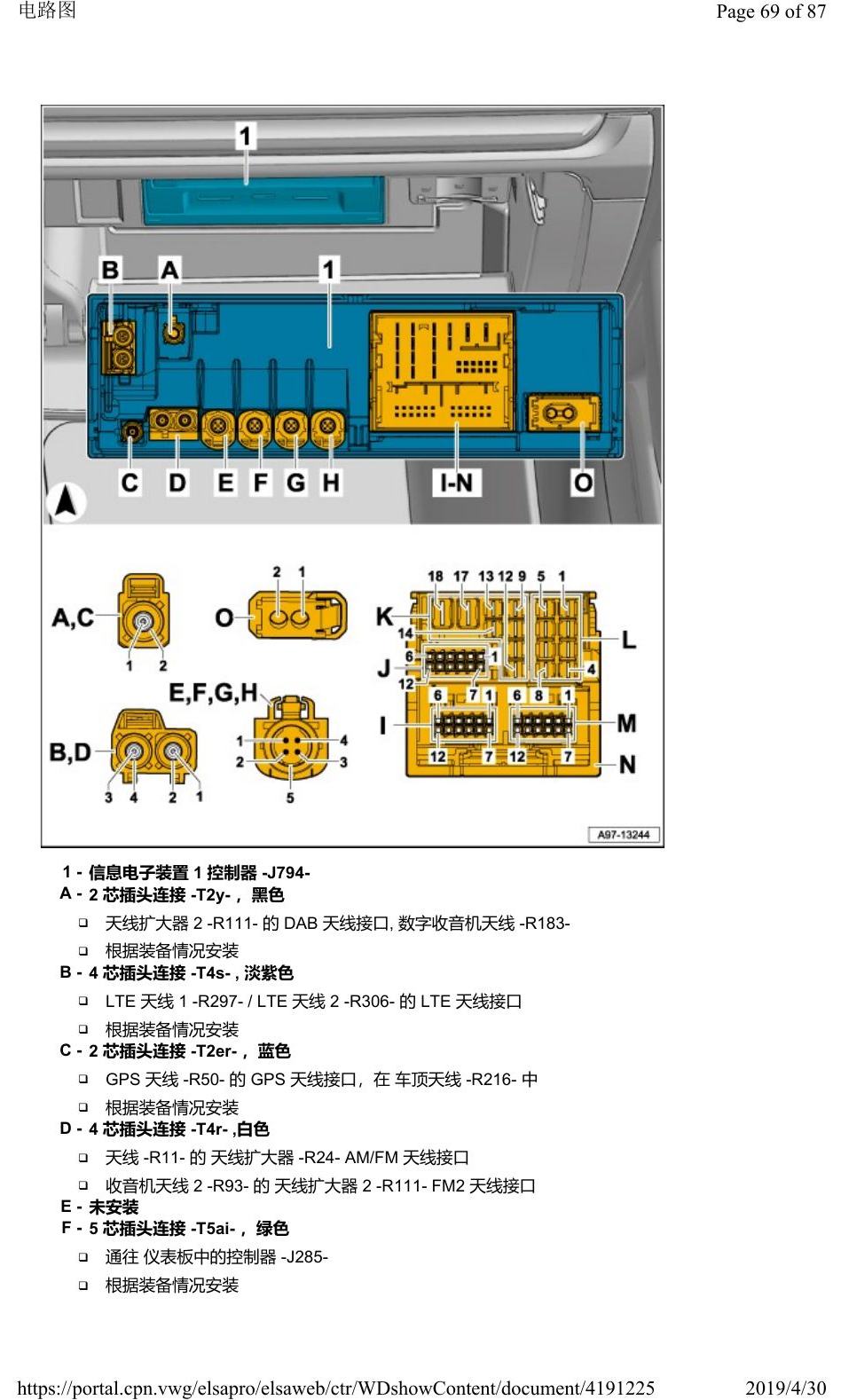

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第69页

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第70页

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第71页

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第72页

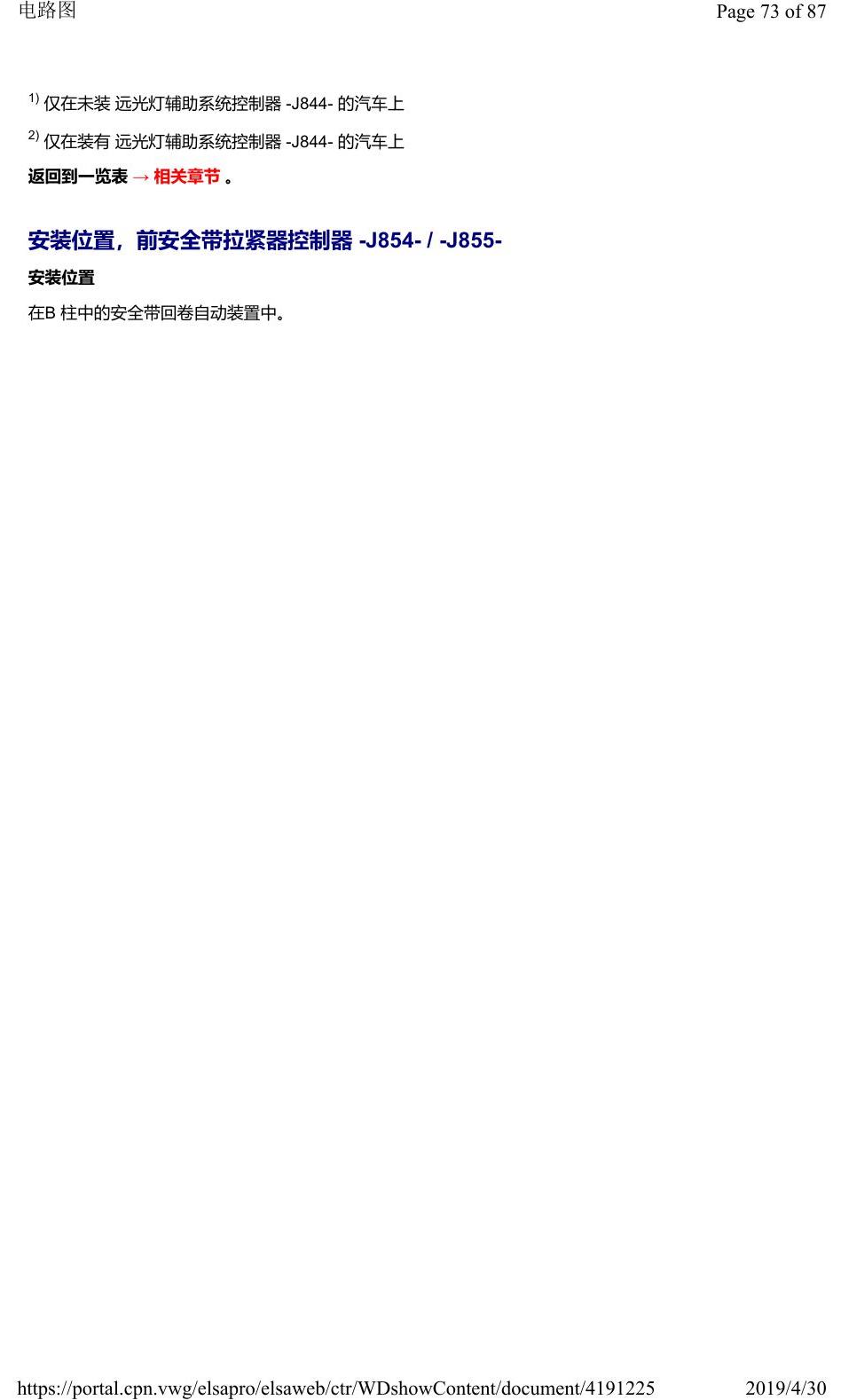

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第73页

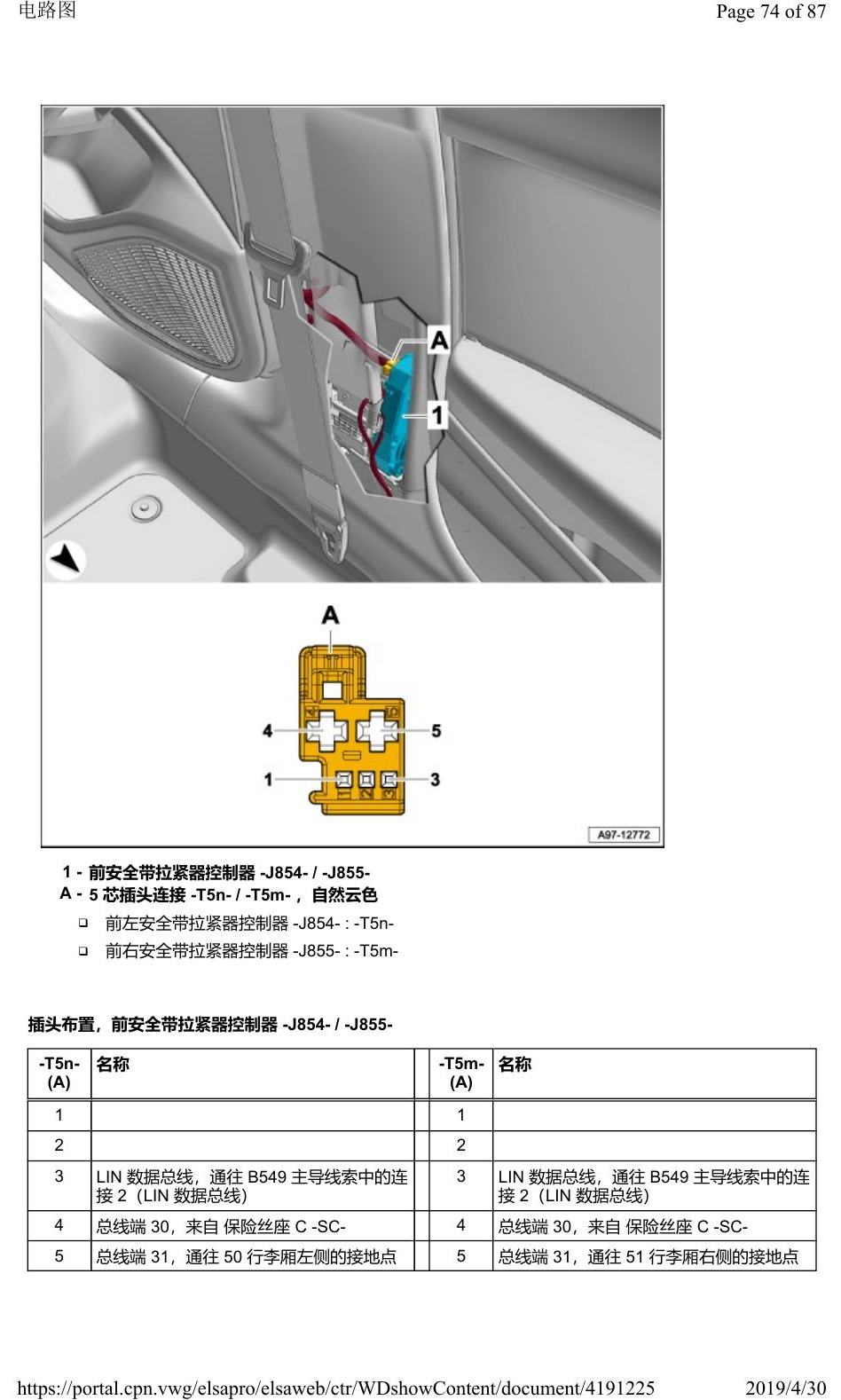

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第74页

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第75页

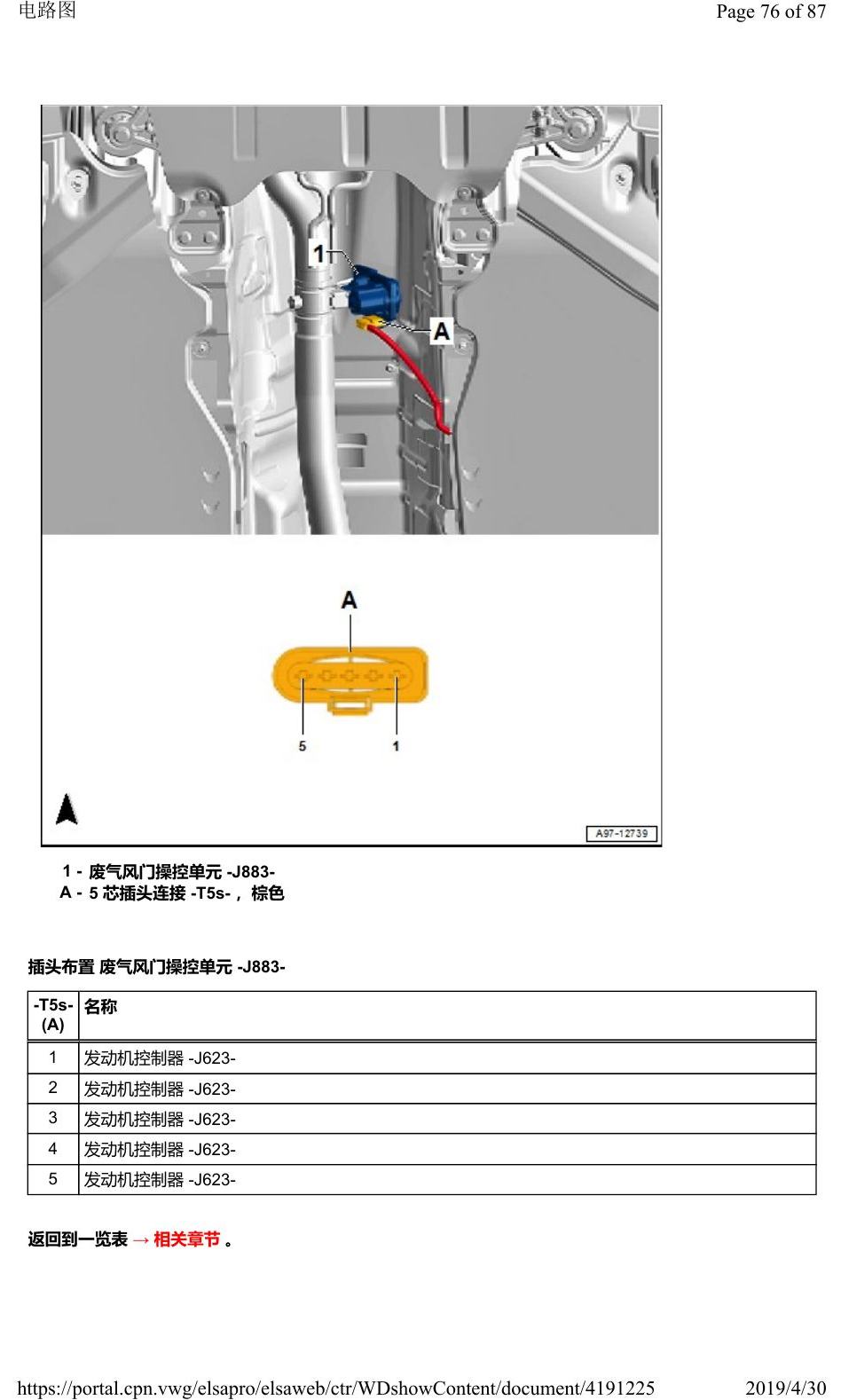

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第76页

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第77页

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第78页

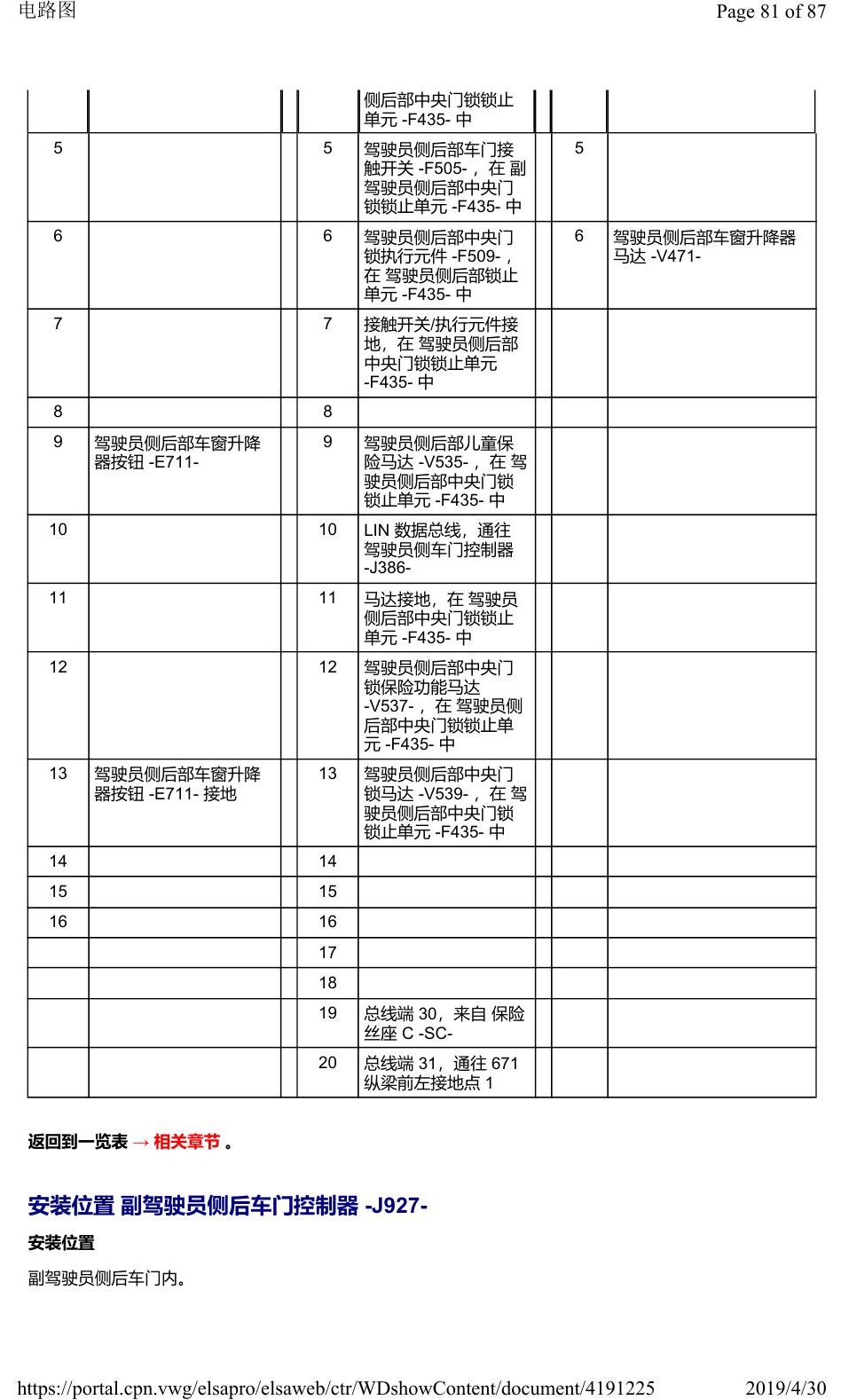

奥迪Q2L 安装位置：车辆中部的控制器电路图 — 奥迪Q2L 安装位置：车辆中部的控制器电路图原始资料第79页
